Включение нагрузки пультом от телевизора


Привет всем .Не всегда есть возможность провести проводку к светильнику и снабдить его полноценным выключателем . Здесь на помощь нам приходит электроника.

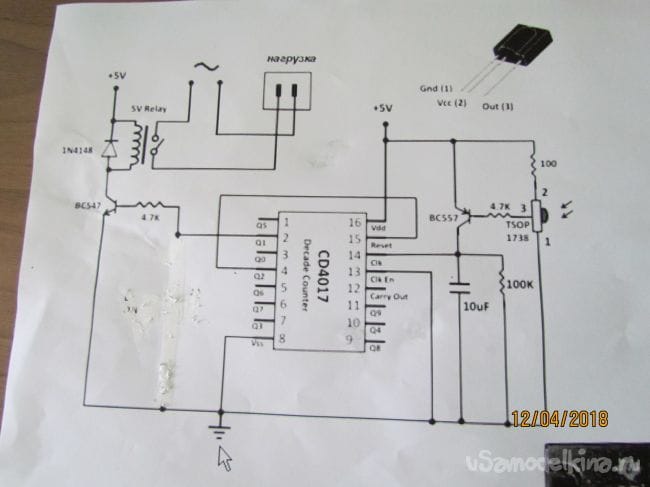

Схема простая

Включение приборов с помощью пульта дистанционного управления. Здесь посредником между фотоприемником и излучателем служит инфракрасный сигнал, который и управляет схемой включения определенной нагрузки. Это сегодня популярное устройство, очень удобное в применении, особенно для Ленивых. Одно из таких устройств я и предлагаю вашему вниманию. Ядром данной схемы является десятичный счетчик с дешифратором CD4017. Инфракрасный сигнал принимается фотоприемником TSOP1738, работающий на частоте 38кГц.

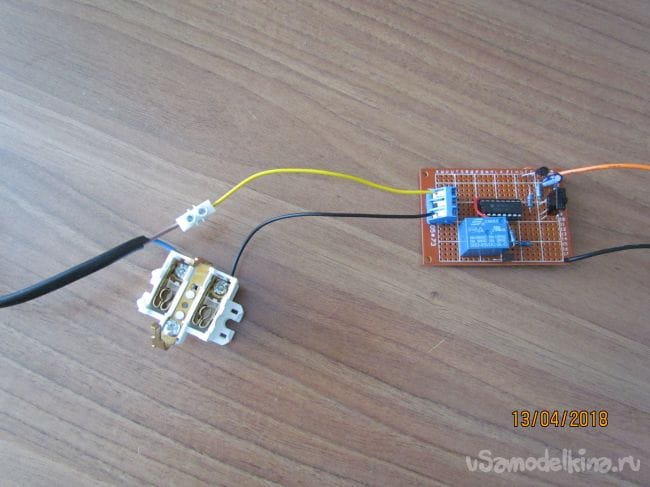

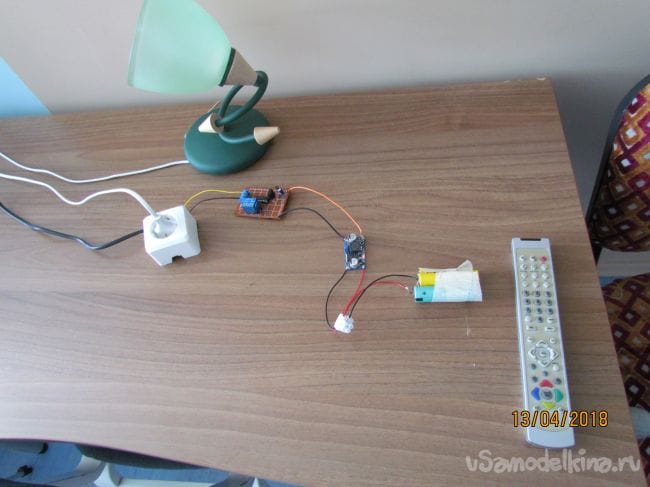

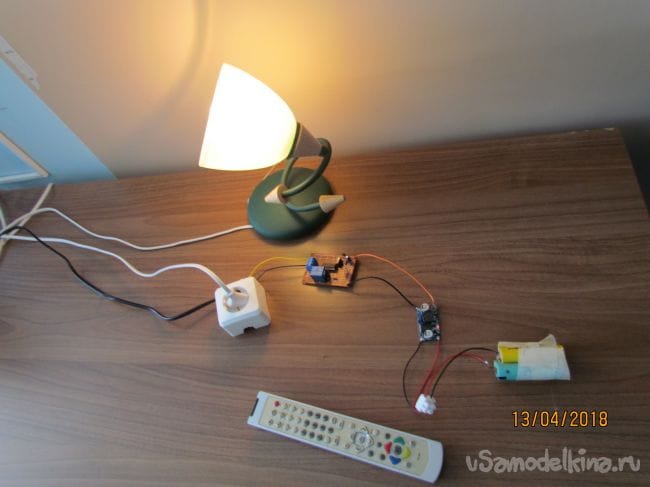

Реле здесь я применил 5 вольт. Прибор работает от любого пульта .Солнечный свет не мешает ..накрывал плату коробкой от обуви ..реле так же срабатывает но не так чётко.

Правильно собранный прибор в настройке не нуждается начинает работать сразу .Питание 5 в обязательно стабилизированное . Реле выдерживает нагрузку 10 ампер.
Всех благодарю за внимание .
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

Самодельный «ЕРШ» для очистки труб и поверхностей

Новая конструкция ДВС.

Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
6 комментариев
  1. Иван_Похмельев
    Электролит на тактовом входе КМОП-микросхемы - не лучшая идея, да ещё и с включением его в коллектор транзистора и ограничением тока зарядки за счёт изменения базового тока транзистора.
  2. MNS1961
    Цитата: Иван_Похмельев
    Электролит на тактовом входе КМОП-микросхемы - не лучшая идея, да ещё и с включением его в коллектор транзистора и ограничением тока зарядки за счёт изменения базового тока транзистора.

    Хорошо, а Вы что посоветуете? Как изменить схему в лучшую (сделать её более надёжной) сторону?
    Подскажите, пожалуйста. Меня заинтересовала эта самоделка.
    Я думаю, что такую самоделку может повторить даже самый "маленький" участник сайта.
    КУДЕЯРУ - респект, молодец КУДЕЯР. Люблю такие самоделки. С каждой публикацией Вы растёте в моих глазах.
    С Уважением, Михаил.
    1. Иван_Похмельев
      Здесь счётчик (правда, нарисованный через ... э-э-э... одно место) используется в качестве счётного триггера, ничего криминального, но при отсутствии такового можно использовать D-триггер.
      А для улучшения работы можно, как справедливо отметил Pronin, в разрыв между коллектором и входом ИС включить ТШ, например, К561ТЛ1. Да и фильтр я бы перетащил из коллекторной в базовую цепь.
  3. Pronin
    Такую вещь лучше делать на компараторе или триггере Шмитта, Imho.
  4. Ruslic
    а это... любое нажатие принимается ведь, а не только спец "вкл\выкл"?
  5. Oltaviro Oltaviro
    "особенно для Ленивых" - себя автор к ним не относится. У него же "Рекорд 6" с ПТК.
