Отпугиватель алкашей



У меня под окном во дворе детская площадка. Днём детишки возятся в песочнице, а по вечерам площадку оккупировали алконавты-малолетки. До поздней ночи пьянствуют, орут, матерятся - людям спать мешают. Надоело, решил разогнать.
Дома на антресолях валялись две старых самопальных колонки. Вынул из одной низкочастотный динамик, нашёл в старых загашниках схемку, которой настраивал фазоинверторы в колонках, за день собрал в корпусе из пластикового ведёрка простейший инфразвуковой излучатель, настроенный на «частоту страха».

Вечерком вывесил конструкцию за окно и включил питание. Через пять минут алкашню как корова языком слизала.
Теперь как поднимается шум - включаю на пару минут пугач. Во дворе – тишь, гладь и Божья благодать. И поскольку вся конструкция – рупор, то она «дует» только во двор, а не в дом. У меня даже собака не воет.

Принцип действия. Схема представляет собой автоколебательный генератор, работающий на частоте собственного резонанса подвесной системы громкоговорителя. Поскольку резонансная частота НЧ динамика составляет 40-100 Гц, то чтобы её снизить, необходимо просто утяжелить систему подвески. Для этого в центре диффузора надо вклеить спиральку из припоя весом примерно в 20 - 40 граммов, тогда резонансная частота снижается до 6-15 Гц. Всё зависит от марки динамика, параметры посмотрите

Отпугиватель алкашей

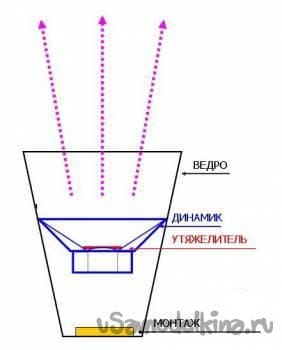

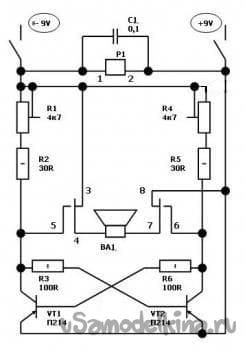

Конструкция. Принципиальная схема – простейший автоколебательный генератор, который запускается от катушки динамика, я собрал её ещё в пятом классе, когда мастерил колонки. Реле РЭС 9 на 5V, замедленное на срабатывание конденсатором С1. Вообще-то это реле нужно, чтобы «толкнуть» динамик и отключиться, дальше схема работает на резонансе катушки динамика. Транзисторы – любые низкочастотные средней мощности, обязательно на радиаторах (я взял два донышка от алюминиевых баночек из-под Колы). Питание – бэпэшник на 9V от убитого модема. Резисторы R1,R4 – регулятор громкости - схема работает на маятниковом резонансе, и хотя электрика потребляет порядка двух ватт, на выходе - минимум двадцать, и динамик без них идёт вразнос. Динамик – в принципе любой НЧ, у меня - древний 10 ГД-34 на 10 Вт, с катушкой на 4 Ома, резонансная частота подвеска 80Гц. Ставить обязательно в корпусе для исключения акустического «короткого замыкания». Корпус – детское пластиковое ведёрко. У динамика электролобзиком спилил уши, воткнул в ведро и по периметру проклеил «Моментом».



Настройка – ОСТОРОЖНО ИНФРАЗВУК!!! Вначале надо собрать систему на столе и проверить электрику, поначалу без утяжелителя, при включении питания динамик должен загудеть на частоте резонанса. У меня заработал с пол пинка. Если не выйдет – поиграйтесь с ёмкостью конденсатора. Затем соберите прибор в ведро, прилепите «Моментом» щели между динамиком и ведром, а спираль утяжелителя промажьте «Моментом» и на «Момент» же приклейте к диффузору динамика. Поскольку я не смог найти нормальный частотомер, то «частоту страха» 13 Гц настроил осциллографом и генератором НЧ по фигуре Лиссажу. Для этого на один вход осциллографа подал 26 Гц с генератора, а другой – провода от динамика, Потом, чтобы не попасть под инфразвук, накрыл ведро, включил на пять секунд питание и посмотрел что вышло. Потом выключил питание и начал по чуть-чуть проводить обрезание спиральки утяжелителя, пока не получил двойной Лиссажу. Вот и всё. Фотку не выкладываю – ведро и есть ведро.
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

Лежак-органайзер из старого шкафа своими руками для Лада Ларгус

Шлифовальный станок

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
6 комментариев
  1. Dmitrij
    Да, фотку с ведром в одном месте нелегко выложить)))
    "Марти! Думать нужно в четырех измерениях..."
  2. Валерий
    Можно проще сделать... Не вставая с кровати нашарить телефон, набрать милицию и сказать им сонным голосом адрес.... Через три минуты алкашей не будет... (Ну, или сколько там у них сейчас норматив прибытия на вызов...)
    Але нови ностра алис!
  3. Ruslic
    хех, эту статью видел несколько лет назад, но ладно =)
    помню, шикарный был форум на мастерките, в котором, много страниц было посвящено электронным успокоителям шумных соседей, жаль, что форум порубили, - часто, смеялся в голос =))
  4. Гость Константин
    А плату можете скинуть по схемке?
  5. Гость Константин
    Можете скинуть на эл печатную плату в электронном виде по схемке?
  6. Korolev
    В юности тоже собирал эту схему для настройки фазоинвертеров АС, только без реле, запускал вручную! good
