Сказал раз, значит могу сказать два! Не смог успокоится, и продолжил свои поиски хорошей и простой для повторения схемы драйвера для 10 ватной лампы. И нашел! До чего много хорошего можно найти в архивах журнала «Радио». Схему придумал,А. КАРПАЧЕВ,из г. Железногорск Курской обл. которую он опубликовал в довольно таки свежем номере журнала этого года, журнал «Радио» №6 2018 , в статье ; «Высоковольтный сетевой блок питания с гасящим конденсатором и защитой» . За что ему большое спасибо!
![]()
Начнем с разбора классической схемы с балластным конденсатором. Балластный конденсатор С1 являясь источником тока, получив напряжение от предохранителя F1 и ограничительного резистора R1 призванный защитить балластник от броска тока при первом включении,ограничивает ток в свою очередь, и выпрямленный диодным мостом D1 источник уже постоянного тока направляется на светодиодную цепочку led1-led12. Преимущества данной схемы простота ,доступность деталей, не боится К-З на выходе. Но есть существенные недостатки: 1.Наличие пульсаций 100гц на выходе фильтрующего конденсатора,которые впрочем можно убрать увеличив емкость фильтрующего конденсатора С2 до 500мкф, так как после диодного моста амплитуда напряжения достигает до 310 вольт, то фильтрующий конденсатор должен выдерживать это напряжение, его и выбираем плюс некоторый запас,от греха подальше,пусть это будут 400 вольт ,а теперь представьте какие будут его габариты.
Из этого вытекают следующие два пункта недостатков этой схемы.
2.Габариты фильтрующего конденсатора.
3.Высокая стоимость фильтрующего конденсатора с такими параметрами.
И обычно радиолюбители идут на компромисс, либо ставят фильтрующий конденсатор с меньшей емкостью,но на высокое напряжение,либо учитывая тот факт,что при подключении
лед цепочки происходит падение напряжения равное суме напряжений всех лед элементов которое вычитается из входного напряжения перед лед цепочкой,вот на это напряжение плюс некоторый запас и выбирается напряжение фильтрующего конденсатора С2.
Что вроде спасает ситуацию но является плохим и даже опасным решением, так как при сгорании одного из светодиодов,цепочка из последовательно подключенных светодиодов отключается,от источника, и в следствии этого напряжение на фильтрующем конденсаторе, резко возрастает до значения 310 вольт,и так как электролитический конденсатор становится сам нагрузкой,начинает закипать и может выйти из строя,вызвав собой аварийную ситуацию с нехорошими последствиями. Выше описанное является 4-ым недостатком и все вышесказанное перечеркивает простоту и дешевизну схемы... Но спасибо А. КАРПАЧЕВУ,из г. Железногорск Курской обл. он придумал как это все обойти, и создал схему Защищающую фильтрующий конденсатор от превышения напряжения, а так же Защита срабатывает при сгорании балластного конденсатора с его последующим закорачиванием, а также схема позволяет подать на светодиодную цепочку меньшее напряжение,и в следствии этого выбрать конденсатор меньших габаритов,что позволит уменьшить габариты самого устройства а также выбрать большую емкость фильтрующего конденсатора C2
![]()

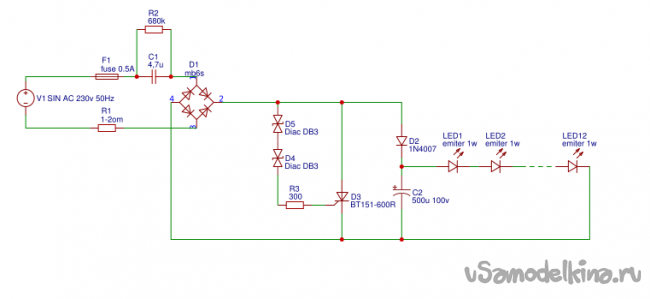

Суть схемы сводится к тому что сетевое напряжение пройдя через ограничительный резистор R1 и предохранитель F1 попадает на Балластный конденсатор С1 , ограничивается им по току, за этим выпрямляется диодным мостом D1 , далее поступает на диод D2 через который в свою очередь заряжается конденсатор С2, одновременно в момент когда напряжение на вход динисторов D4-D5 возрастет до напряжения пробоя динисторов, кратковременно откроется тиристор и закоротит собой цепь диода D2 и конденсатора С2 из-за чего конденсатор начнет разряжаться пока динисторы не закроются до напряжения пробоя, по сути мы получим своеобразную стабилизацию,и защиту фильтрующего конденсатора от повышения напряжения в случае если по какой либо причине исчезнет нагрузка,то есть сгорит один из светодиодов,либо сгорит балластный конденсатор. Сверившись с описанием параметров DB3 его напряжение пробоя равно 28-32 вольта, в led лампе на 10 ват я использовал цепочку из 12-ти 1 ватных светодиодов,то напряжения 32 вольта нам явно мало,и потому я поставил два динистора последовательно подняв напряжение пробоя до 61 вольт. Так как покупал светодиоды из Китая, решил их не перегружать, и раскачал светодиоды до 0,7-0,8 ват, выбрав емкость балластного конденсатора в 4.3-4.7мкф . Емкость балластного конденсатора можно рассчитать так, умножаем емкость балластника на 0.051 мла и соответственно получим выходной ток ( в общем нужно умножать на 0.065, но мной определились эмпирически эти 0.051 мла,видать 0.014 мла берет на себя защитная цепь из диака и тиристора, но мы не жадные,пусть кушают) ,светодиоды хорошие,светят ярко то есть выдают свои заявленные 100 люменов. Диод vd2 защищает вход динистора от всплеска напряжения при закрытии тиристора, надежно при этом запираясь.
По рекомендации автора ограничительный резистор R1 необходимо поместить в изоляционную трубку из стеклоткани, Балластный конденсатор выбрать марки К73-17 на 630 вольт, я использовал китайские Cbb 3.3 мкф на 630 вольт +1 мкф на 630 вольт, так получается дешевле, тиристор должен выдерживать не меньше 10 ампер а также на напряжение не меньше 300 вольт,потому выбрал bt151 r600, может подойти даже симистор bt139,что конечно уже расточительство,но у меня тиристора не было и я использовал симистор ,в данном включении он тоже подходит. На этом все,спасибо за внимание и удачных находок и сборок. Еще раз спасибо автору этой схемы,и вообще настоятельно рекомендую ознакомится с его статьей ,у него описано все более дотошней и грамотней,моя же скромная цель популяризировать его схему,которая мне очень понравилась...
