Сразу напишу, статья делится на две части.
Первая часть

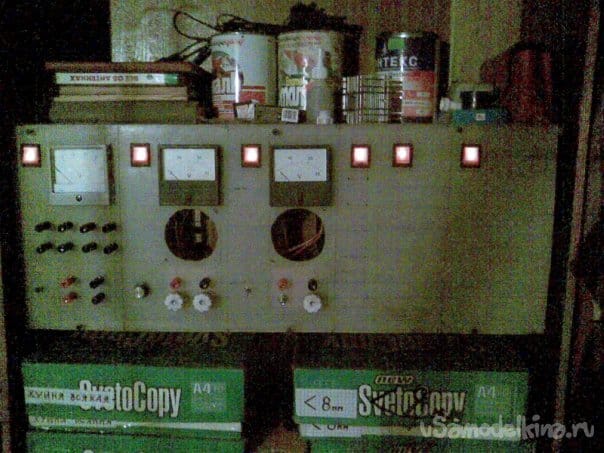

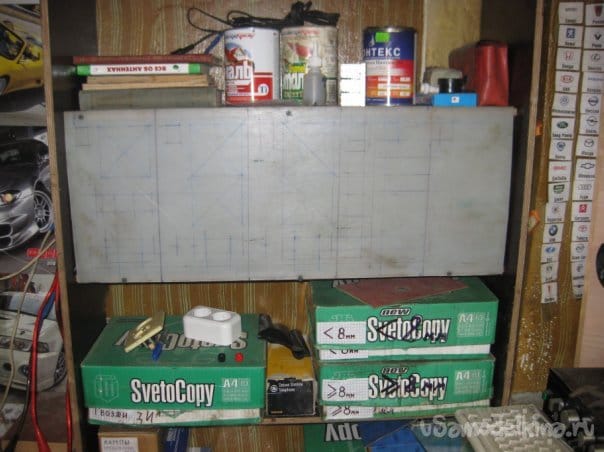

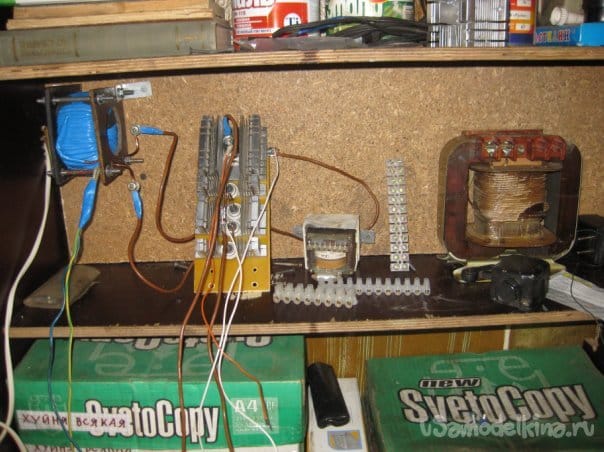

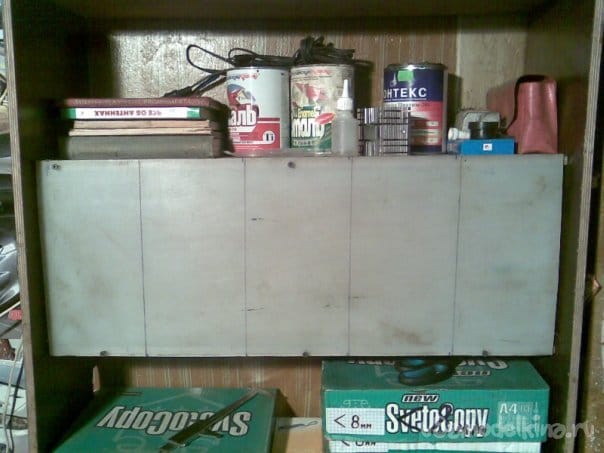

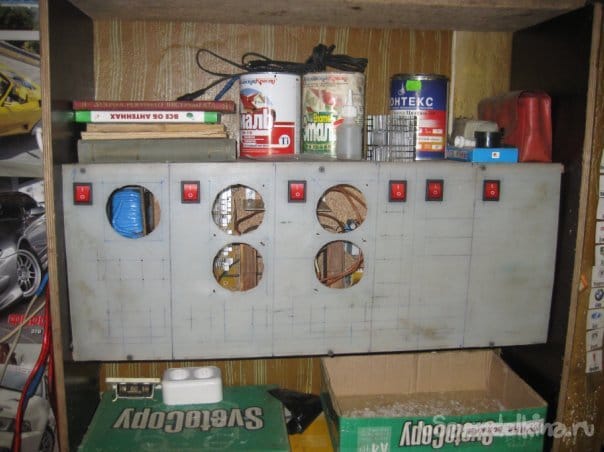

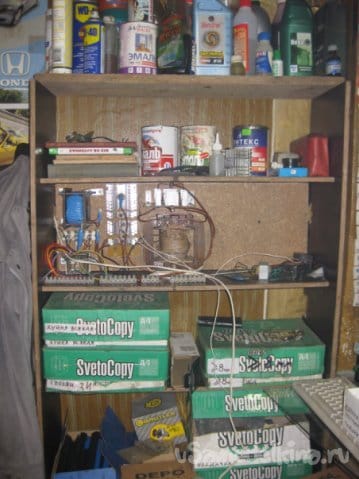

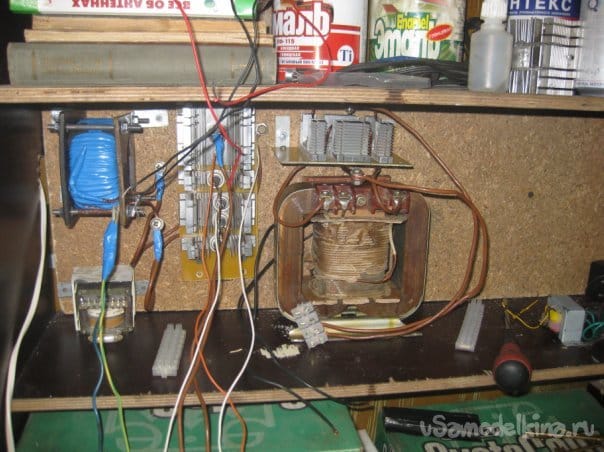

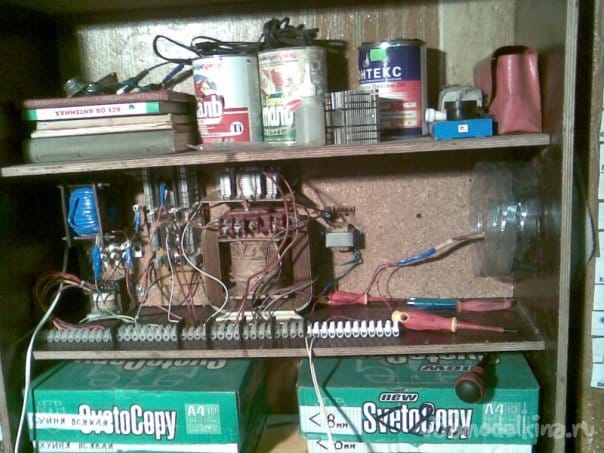

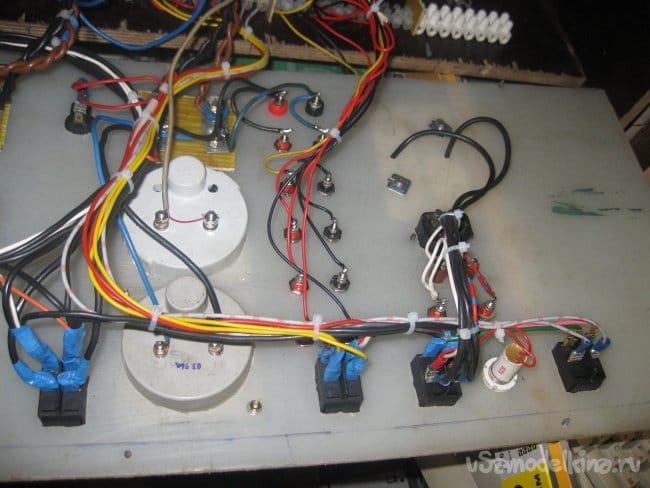

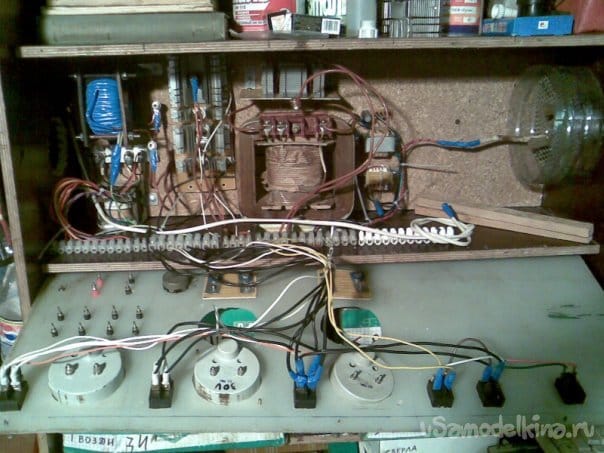

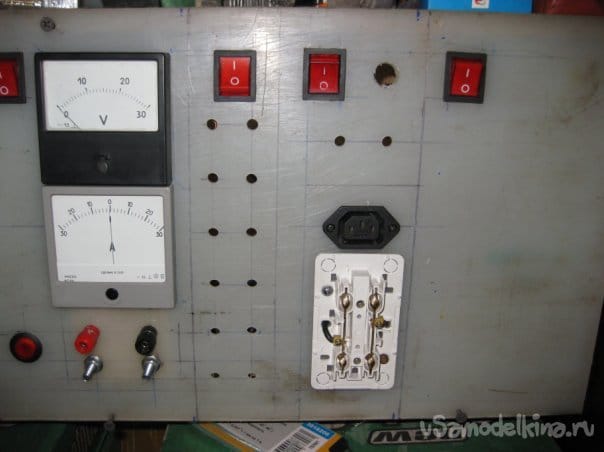

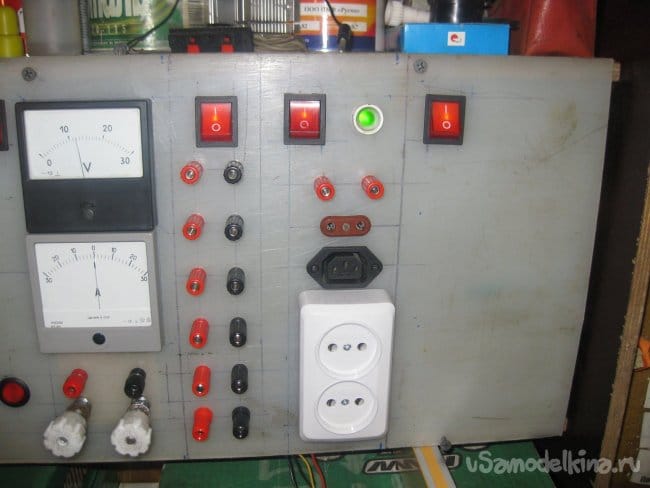

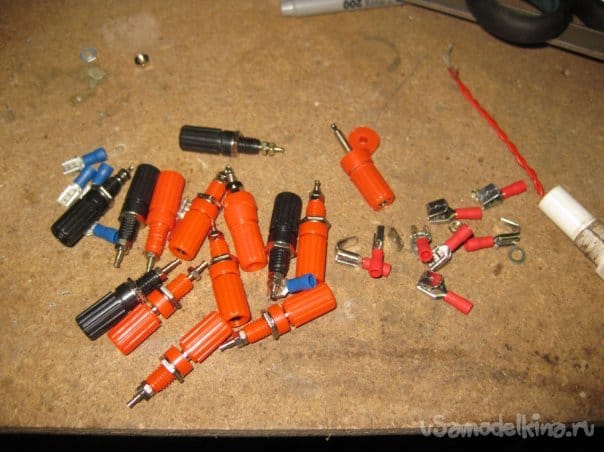

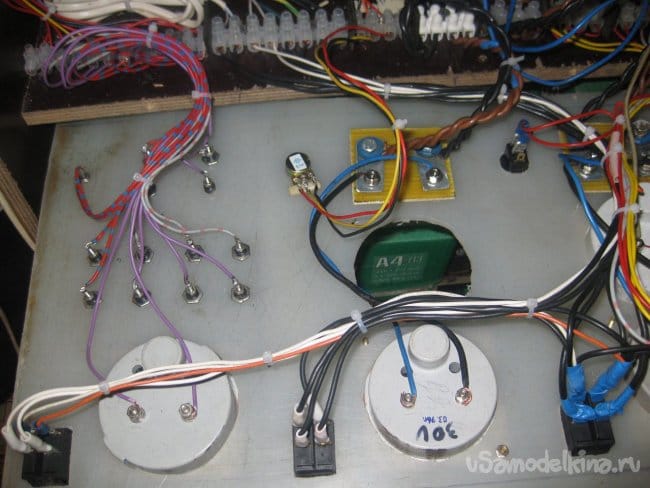

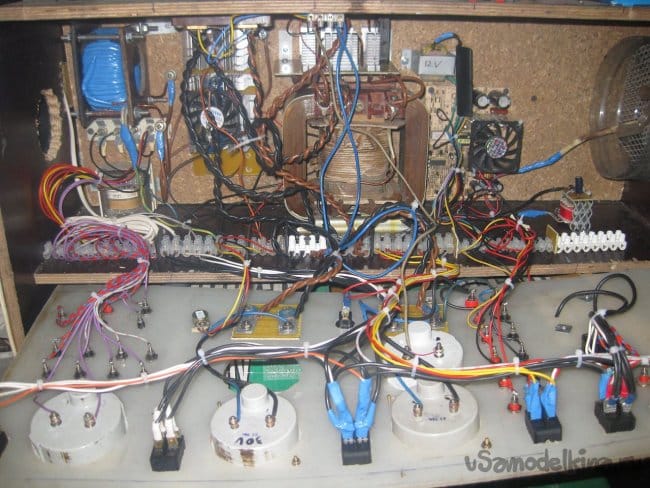

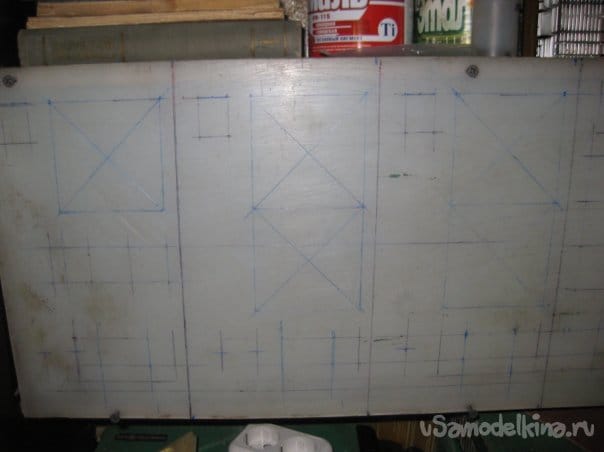

Изначальное создание стенда, расчёт места, комплектация, поиск нужных запчастей и приборов.
(Начало работ: 08,11,2009г. Конец работ: начало апреля 2010г)
И вторая часть это доделка 6й секции в 2018 году
+ небольшие доработки остальных секций.

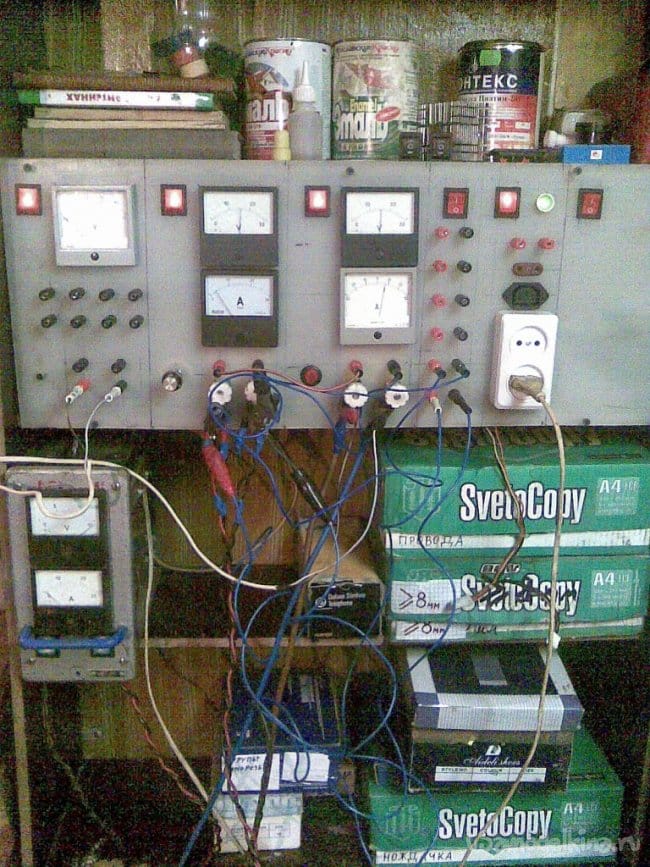

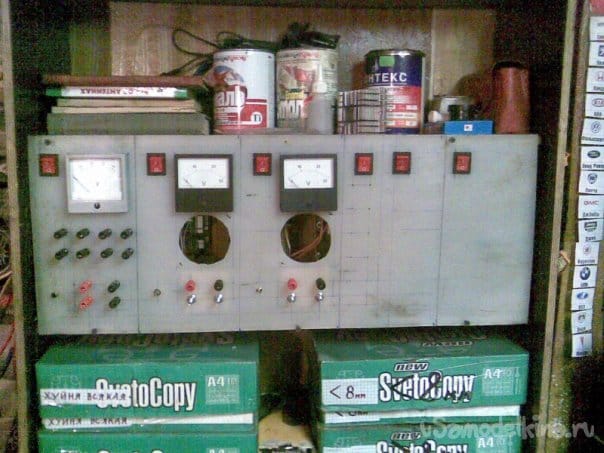

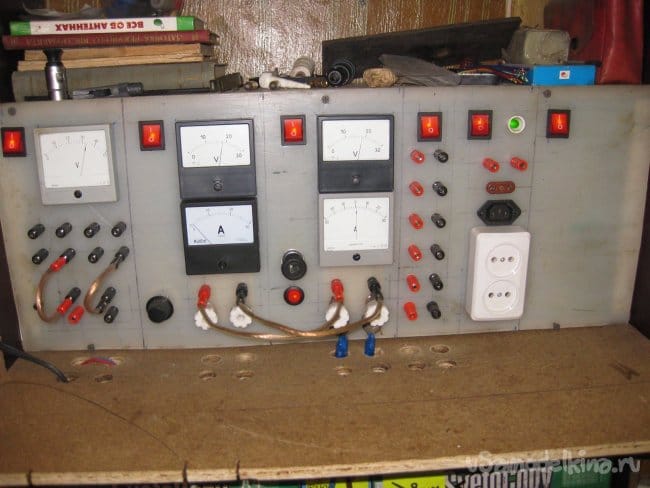

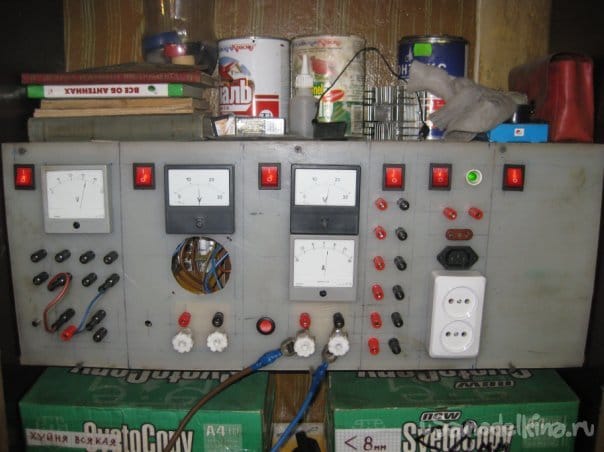

Не долго думал на названием - СУЗУ-5Т
СУЗУ- это Стационарное Универсальное Зарядное Устройство.
5Т-это количество трансформаторов использованных в стенде.

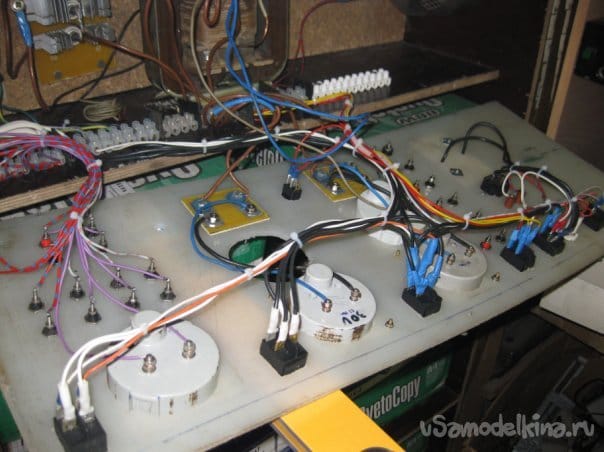

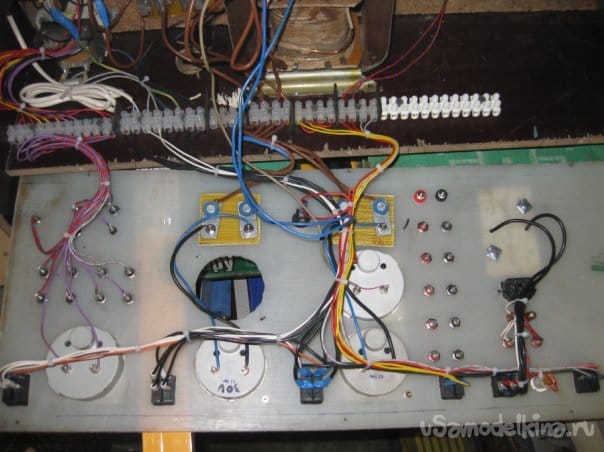

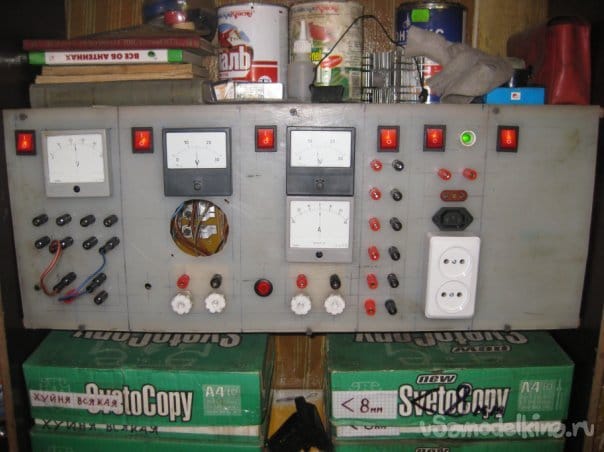

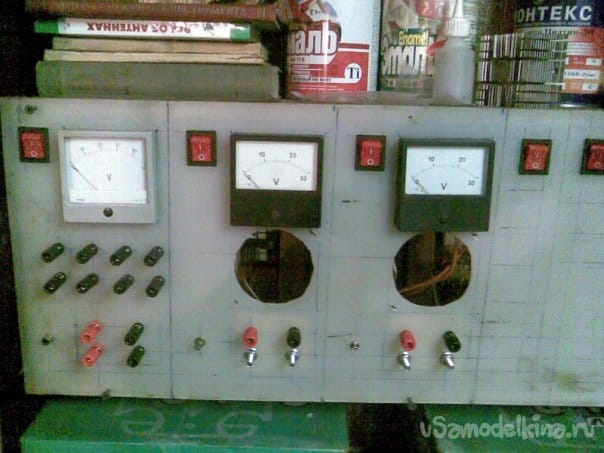

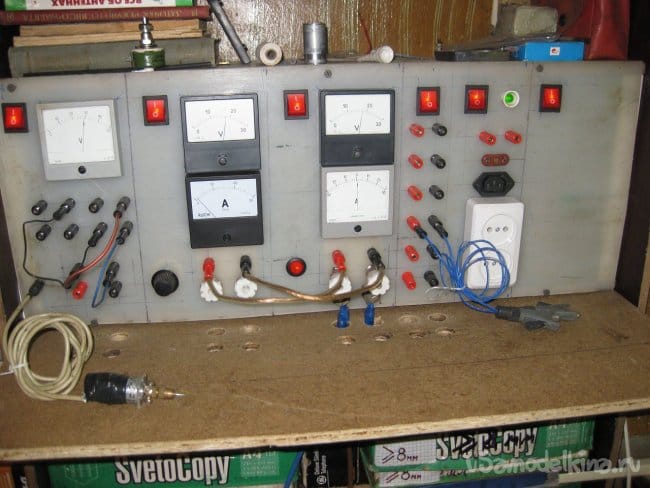

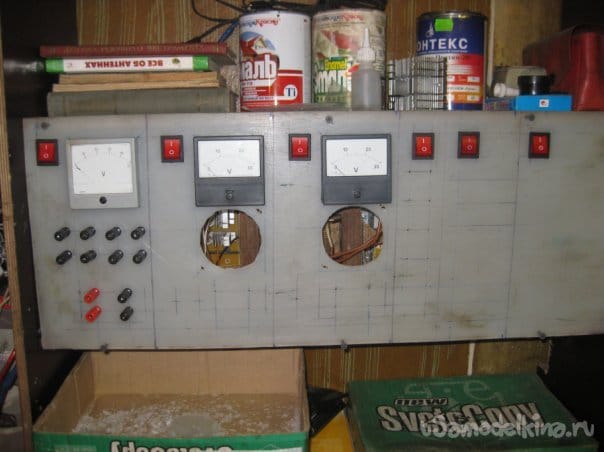

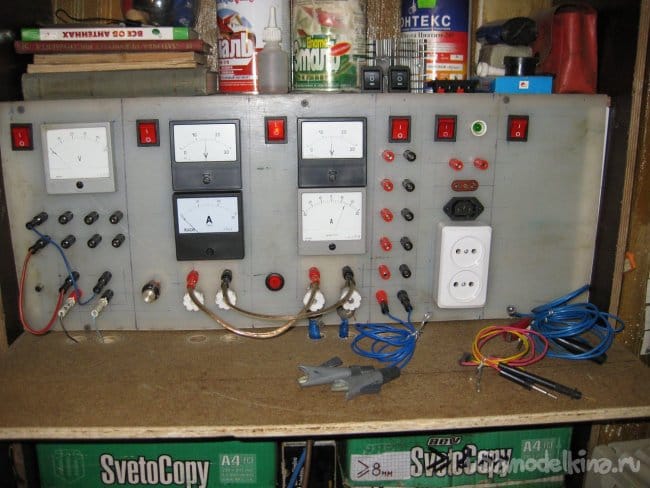

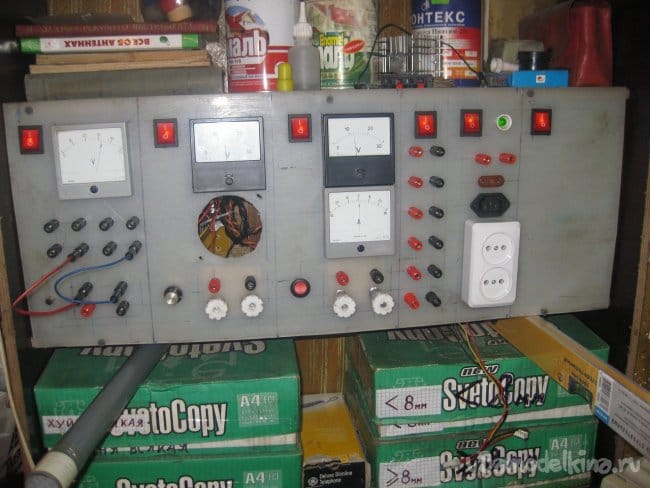

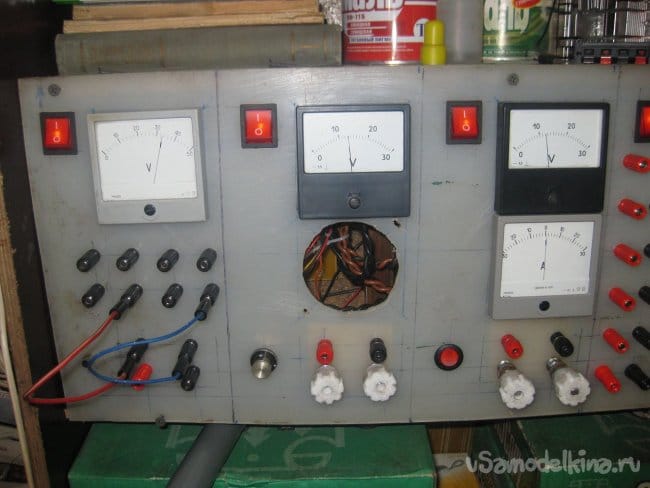

Певая секция:

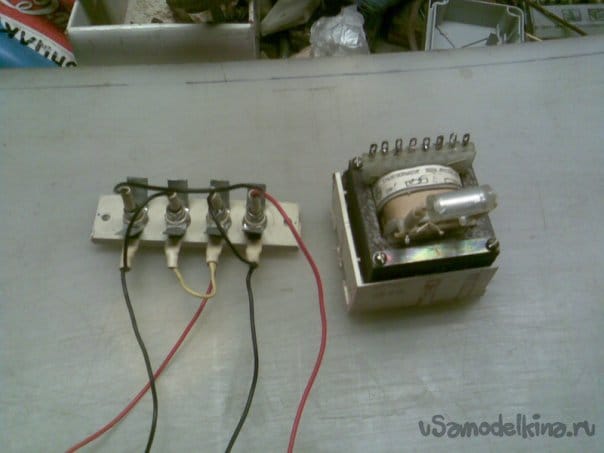

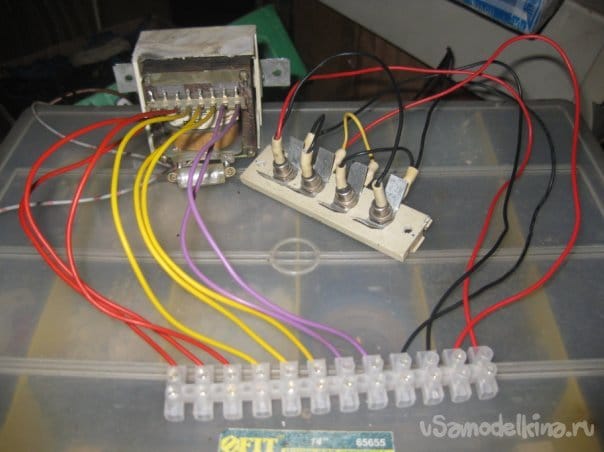

ТР-1: первичка-220в, вторичка: 3в-0-3в / 6в / 12в / 18в-0-18в / 36в
трансформатор был вытащен из какой то стационарной звуковой приставки времён СССР.
Селекция напряжений производится подключением перемычек между клеммами.
Выбор напряжений происходит на переменной схеме, и только далее уже идёт диодный мостик.
Сам транс очень слабенький, и подходит только для проверки разных лампочек, движков и прочей электроники с потреблением не более 1-2 ампер.
Вторая секция:
ТР-2: 220в / 14в управляемое напряжение.

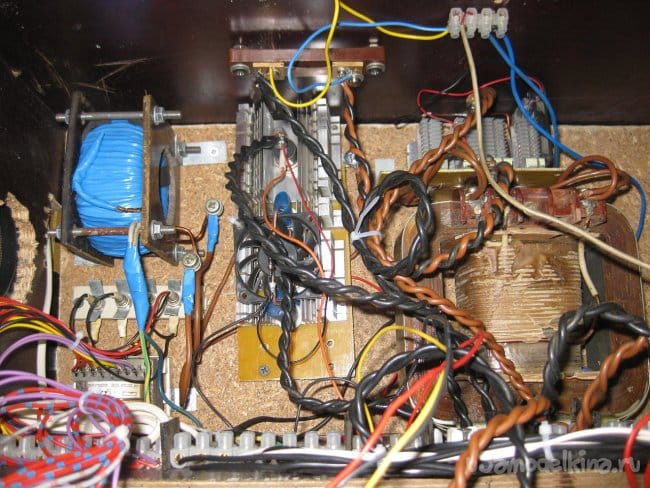

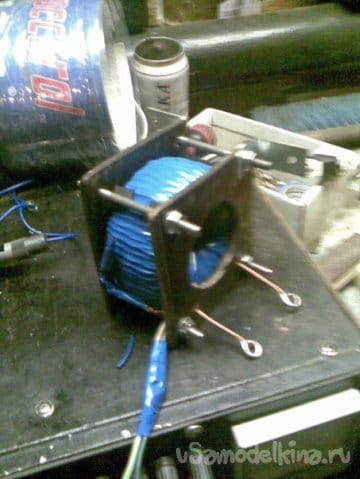

ТОРоидный трансформатор, откуда взялся уже не помню, но именно его появление спровоцировало идею о таком вот здоровом стенде. Потому что изначально был только транс использующийся в третей секции. И кое какая мелоч. А одного транса было мало чтоб начать создание стенда. Трансформатора хватает ампер на 10 запросто, но стараюсь больше 5 ампер не нагружать, т.к. не уверен в надёжности диодов в мосте при долгом включении.

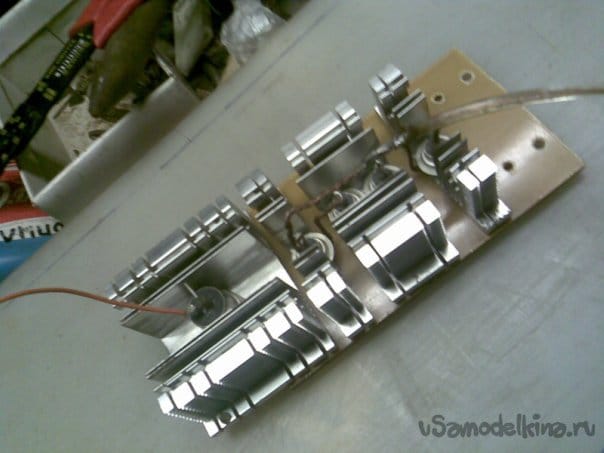

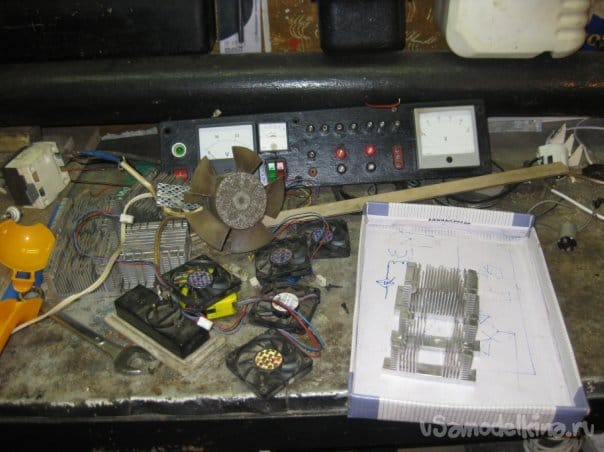

Регулировка производится потенциометром типа ППБ-15, который открывает тиристор. Диодный мост собран на компьютерных радиаторах, так же применён вентилятор для охлаждения.
Третья секция

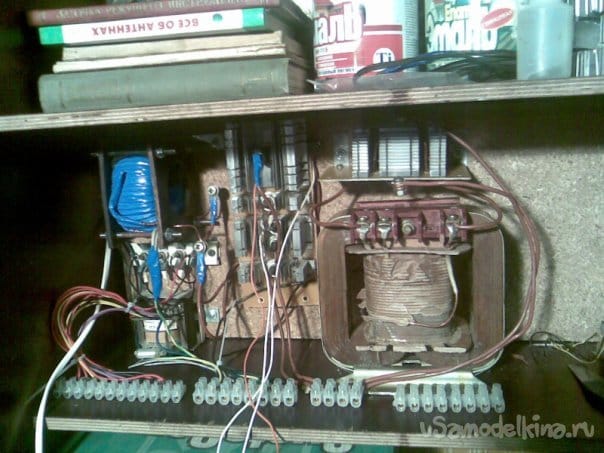

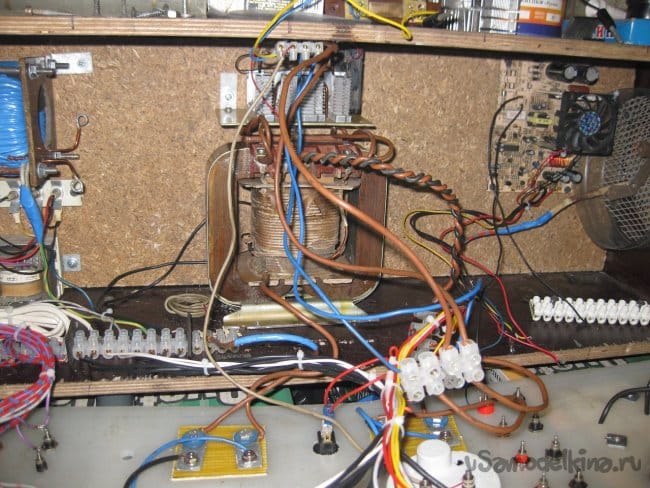

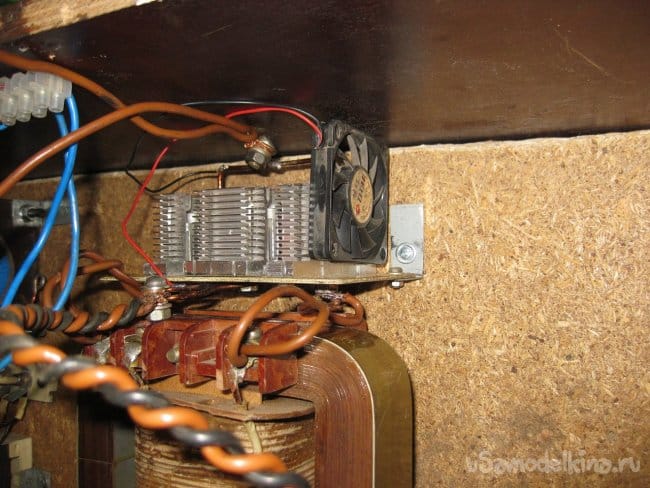

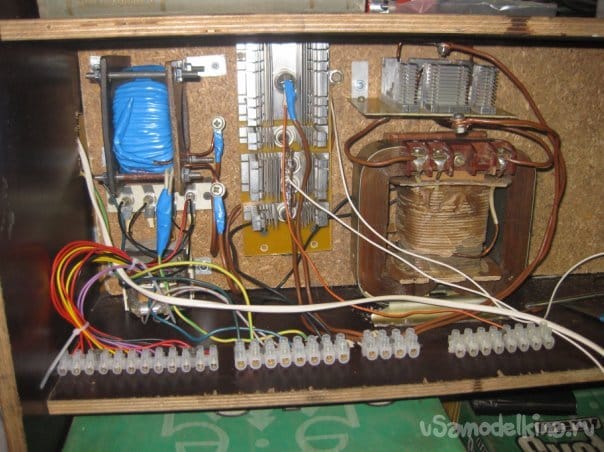

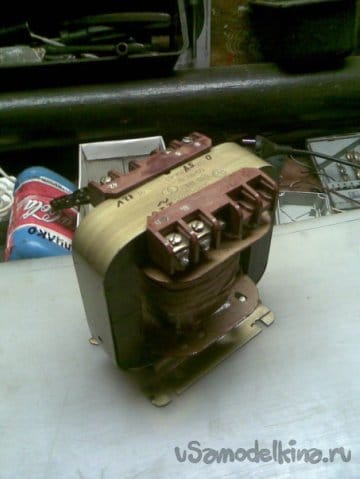

ТР3 - силовой трансформатор ОСМ-1 220/12, диодный мост на охладителях с вентилятором.

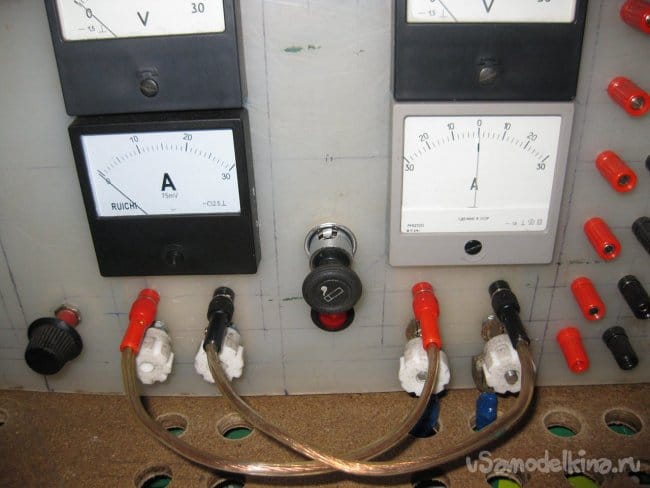

Так же на панели 3й секции присутствует разьём прикуривателя и выключатель внутреннего охлаждения.

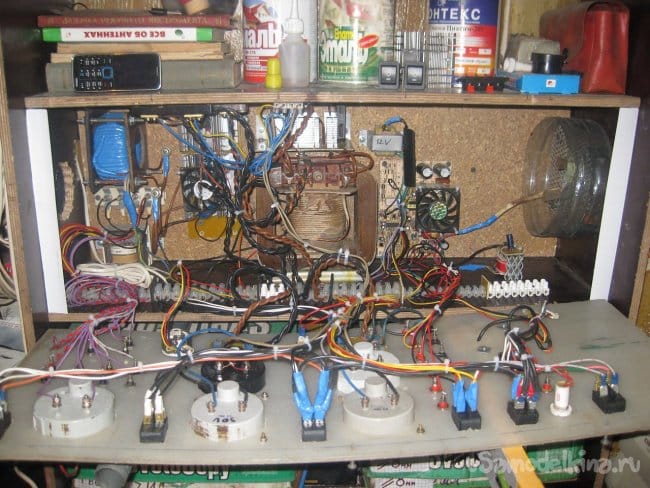

Охлаждение подразумевает под собой сквозной продув воздуха через всю внутреннюю часть стенда. Чтоб внутри не повышалась температура.
Четвёртая секция:
ТР4 - обычный малоточный блок питания на 12в.
ТР5 - обычный малоточный блок питания на 9в.

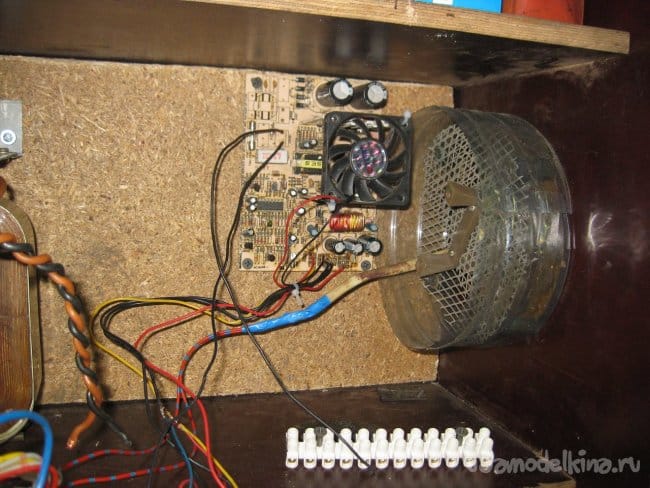

так же в эту секцию входит импульсный блок питания от компьютера. выхода: 12в и 5в.
Шестая секция:
Оставлена в резерве. Пока назначение для неё не придумано.
Планировалось туда всунуть звуковой усилитель для компа, по отмели идею из-за кучи наводок от трансформаторов. Да и потом собрал отдельно деку с усилком на магнитоле.
Потом хотел разместить там пульт управления компрессором с манометрами, но и компрессор до сих пор не готов и далековато трассы тащить.
Так же хотел встроить туда несколько приборов для измерений, но есть три мультиметра и они пока с лихвой исполняют свои обязанности.
Приношу извинения что фотки идут в неправильном порядке, в рамках добавления материалов на сайт не нашёл возможности из разместить правильно по хронологии и назначению, поэтому все вперемешку (((
Вторая часть проекта. Модернизация.
Фотографий уже толком нет, но есть видеообзор с 6й секцией.
Итак какие были сделаны модернизации на момент съёмки ролика, и что делалось позже.
Первая секция, только добавился маленький цифровой индикатор напряжения.
Вторая секция:
ТОРоид спустя пару лет сгорел))) Поставлен обычный подобной мощности, на 10ампер хватает в максимуме, но не грузим больше 5 ампер.
+добавился маленький цифровой индикатор напряжения.
Третья секция назначением и содержимым не изменилась, но на передней панели в третьей секции появился USB разьём (запитан с 4й секции) для зарядки телефонов и прочих гаджетов.
добавился маленький цифровой индикатор напряжения.
Четвёртая секция:
ТР4 - ТР5 - импульсный бп, всё осталось без изменений. Только с этой секции ещё сделана запитка подсветки верхней полки над стендом, с белыми и RGB лентами.
Пятая секция 220вольт, маленькая СКЛка уже после записи видео была заменена на круглый врезной цифровой амперметр с шунтом.
Шестая секция:
220V через диммер.
СКЛ 1 - сигнализирует о наличии напряжения на стенде.
СКЛ 2 - наличие напряжения на выводах 6й секции.
СКЛ 3 - напряжение после диммера.
Третью СКЛку потом заменил на цифровой вольтметр.
В дальнейшем планирую заменить диммер 6й секции на более адекватный.
И надо сделать нормальную регулировку на 2й секции. Там схема управления, которая просто пришла мне в голову без всяких расчётов, тупо какой то полюс питания взят, и подаётся на управление тиристора через последовательно соединённые два резистора, постоянный и переменный.
Можно было бы ещё много всего написать, какие типы шунтов и приборов использовались, какие клемники и провода где стоят, но я не вижу в этом никакого смысла. Идея и принцип вроде понятны и так.
Ссылка на описание и фотографии стенда при его создании (2009-2012год).
Так же там имеется видео с первыми тестами стенда.
Видеообзор стенда был записан ещё в январе 2018 года, поэтому не все переделки в нём отображены:
