    Плавный пуск (Soft Start)


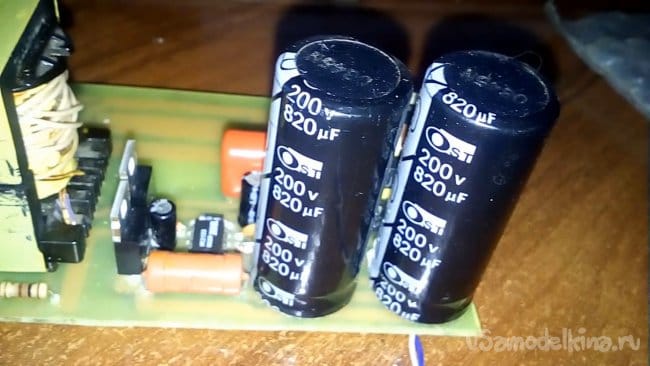

    Всем привет ребята! не для кого не секрет, что импульсный блок питания при старте потребляет большой ток. Это связано с входными конденсаторами блока питания, чем больше ёмкость тем больше стартовый ток.

    Вот тут я и решил собрать схему мягкого старта! Рассмотрим схему!

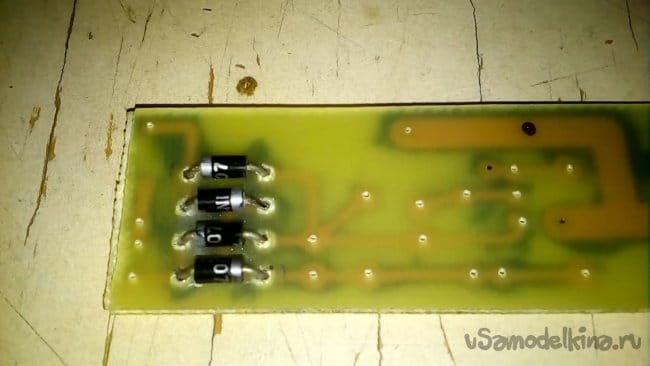

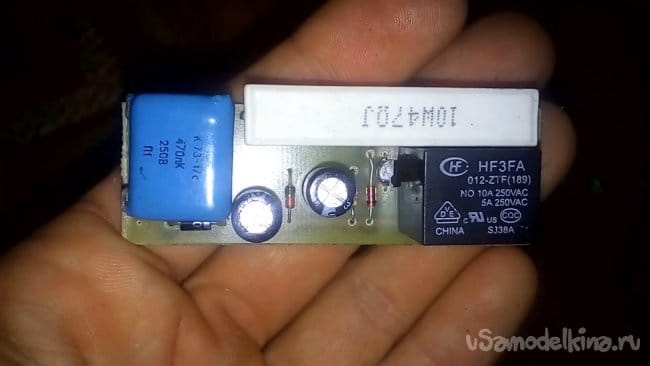

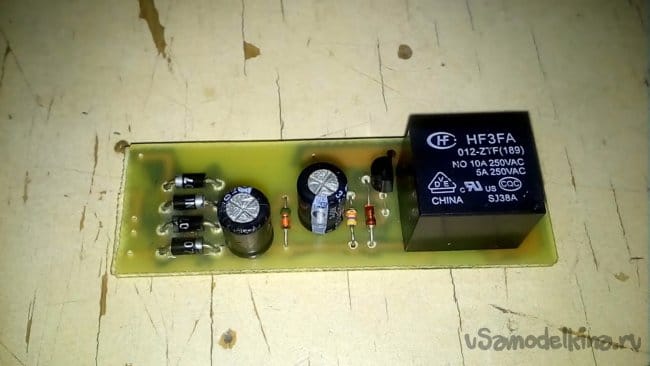

    Она состоит из нескольких радиодеталей! Это входной гасящий конденсатор на 0,47мк, маломощный диодный мост, сглаживающий конденсатор, стабилитрон на 12-15 вольт, транзистор с обвязкой и сама реле на 12 вольт. Принцип работы заключается в задержке включения реле. Изначально после включения блока питания, напряжение 220 вольт проходит через мощный ограничивающий резистор 22-47 Ом. и примерно после секунды срабатывает реле и проключает цепь. время срабатывания задается конденсатором (по схеме С7) чем больше ёмкость тем дольше срабатывает.



    Тесты проводил на импульсном блоке питание и на лампе накаливания! Подробнее в видео:
