Миниатюрные ручные тиски из щипчиков для ногтей


Доброго времени суток всем. Этой статьей я хочу начать рассказывать о своих инструментах для моделизма. Возможно они заинтересуют не только моделистов, но и других любителей «мелочёвки». Для изготовления этого приспособления не понадобится больших усилий и материальных затрат.

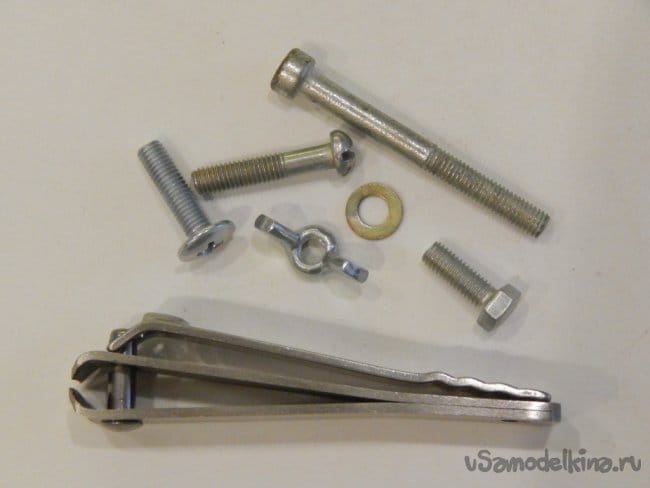

Итак из материалов нам понадобятся:
1. Щипчики для ногтей (куплены в магазине Фикс прайс за 77 руб)
2. «Барашек» М5
3. Шайба ø5 мм внутренний диаметр
4. Кусок сталистой проволоки ø5 мм (я взял от крючка торговой стойки)

Инструмента тоже немного:
1. Дрель, сверло ø2,5 мм
2. Ножовка по металлу
3. Плоский надфиль.
4. Лерка М5

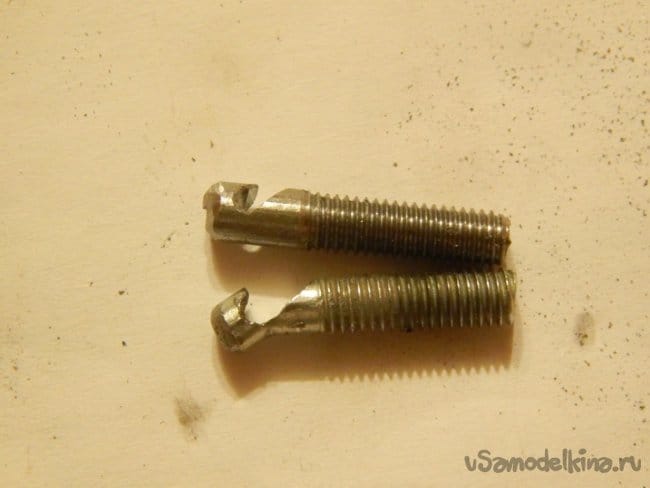

Из всех заготовленных материалов мне понадобились только барашек М5 и шайба. Не стану засорять статью лишними фотографиями, покажу только что получилось при использовании простого болта М5:

Верхняя шпилька сделана из проволоки крючка торговой стойки.

Сначала я хотел просто сделать миниатюрные тисочки с «барашковым» зажимом

А рычаг использовать по мере надобности, но потом оказалось, что рычаг в сложенном положении прекрасно справляется с функцией стопора.

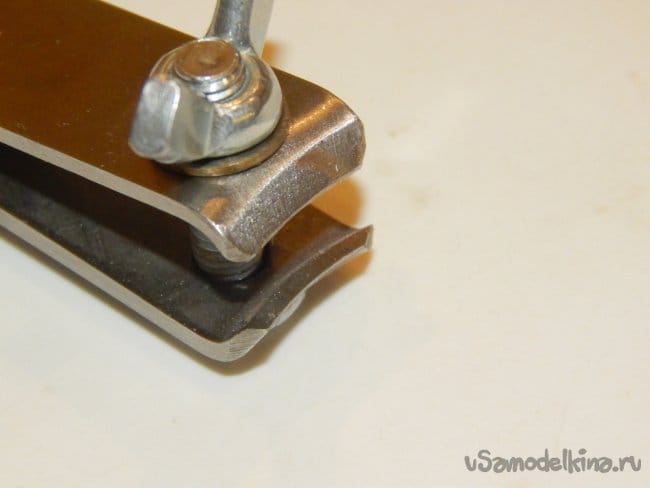

Режущие губки я сточил до ширины примерно два миллиметра, для зажима мелких деталей считаю достаточным.

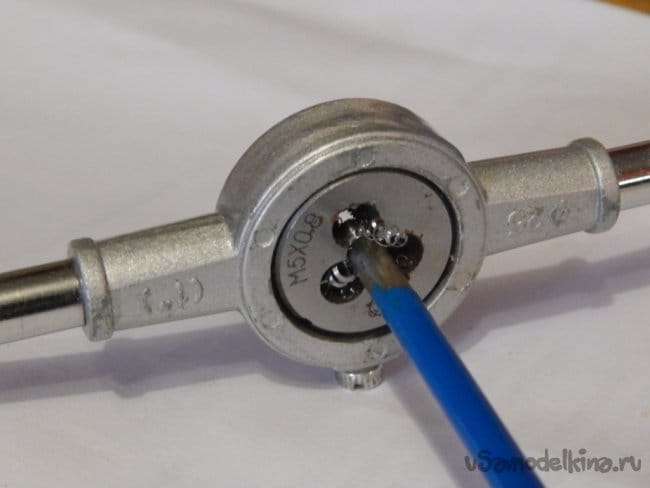

Вызывал вопрос нарезки резьбы на проволоке, но с этим проблем не возникло. В качестве смазки применял обычное свиное сало, ещё по рассказам мастера в училище помню, как он говорил, что для нарезания резьбы сало даже лучше сульфофрезола.

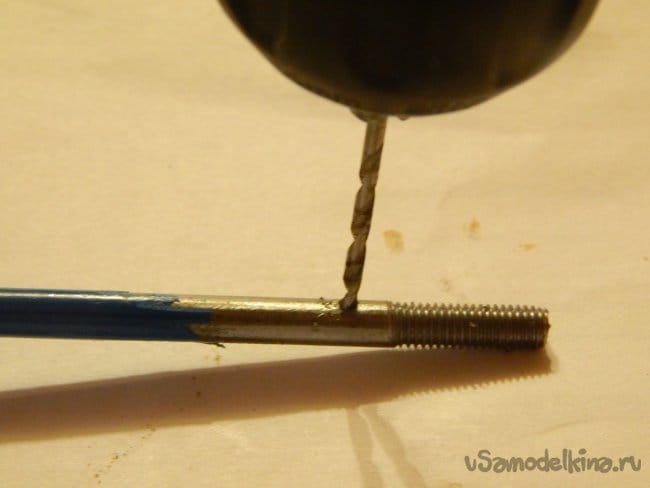

Просверлил пруток тоже без приключений, используя ту же смазку.

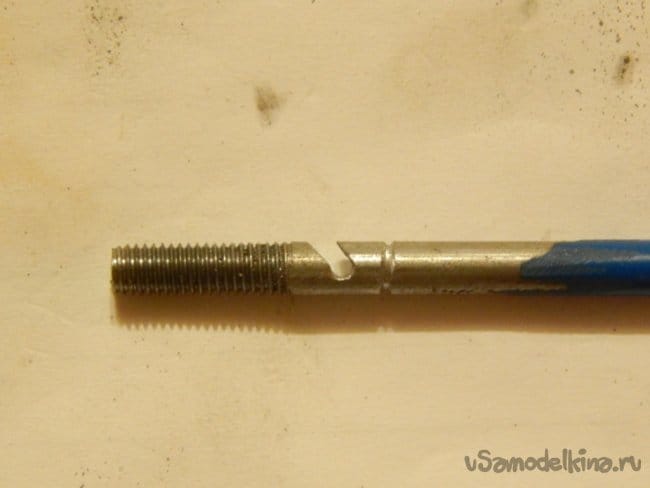

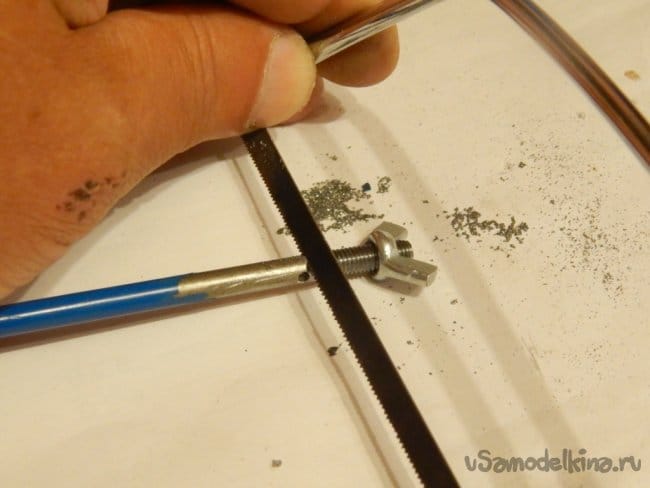

Паз пропилил обычной ножовкой по металлу

А затем обработал плоским надфилем

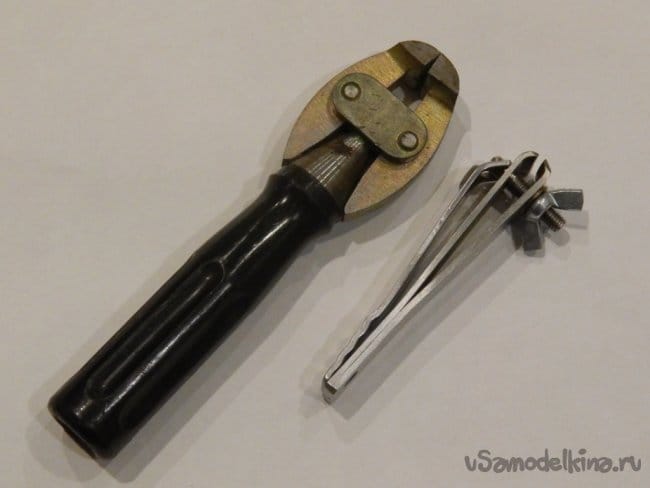

Для сравнения габаритов привожу снимок ручных ювелирных тисков. Они конечно хорошие, но быстрый зажим в них не получается. В моём же приспособлении деталь можно зажать как при помощи «барашка», так и рычагом, усилие прижима которого так же регулируется «барашком».

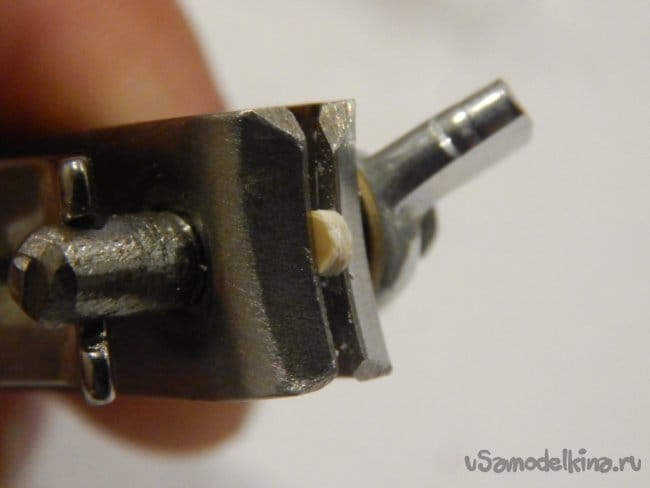

Приведу пример- нарезка канавки на юферсе для крепления ванты. Так как на модели парусника их достаточно много, то быстрый зажим значительно облегчает работу. Таким же образом обрабатываются и блоки проводки такелажа.

На этом пока всё, надеюсь моя статья окажется кому-то полезной, до новых встреч.
