    Фреза для бусин

    Здравствуйте, уважаемые читатели!
    В этой статье я расскажу и покажу, как можно сделать своими руками фрезу со сменными насадками для изготовления бусин из дерева.

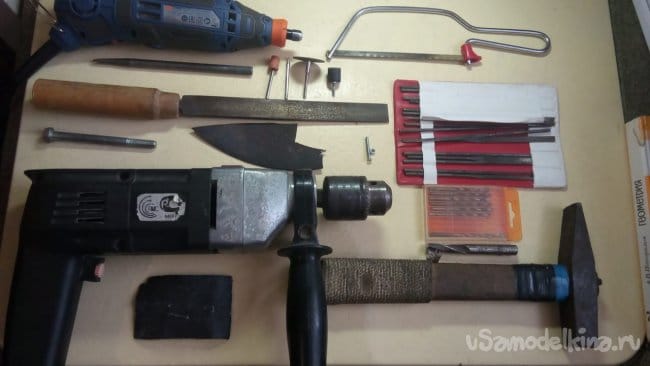

    Материалы и инструменты:
    • Бормашина и насадки (шарошка по металлу, шлифовальная насадка, отрезной диск).
    • Ножовка по металлу.
    • Напильник.
    • Наждачная бумага (зернистость 320).
    • Дрель и сверло 3 мм.
    • Болт М10 (часть без резьбы должна иметь длину 60-80 мм).
    • Кернер.
    • Молоток.
    • Пластина стали для изготовления насадки (в моём случае это часть лопаты).
    • Винтик М3*30 и гайка.
    • Набор надфилей.



    Процесс изготовления:
    Шаг 1: изображение схемы насадки и перенос её на металл.

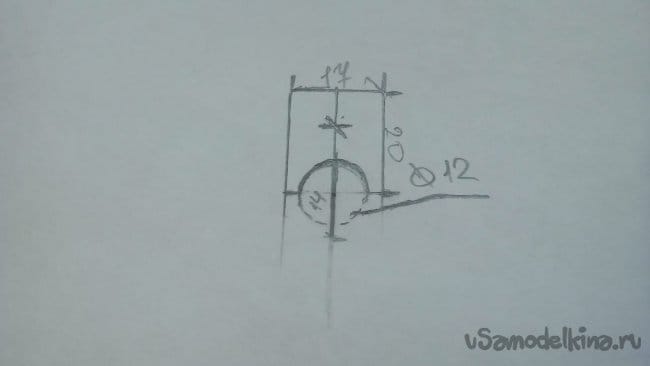

    С помощью циркуля и линейки рисуем схему пластины.

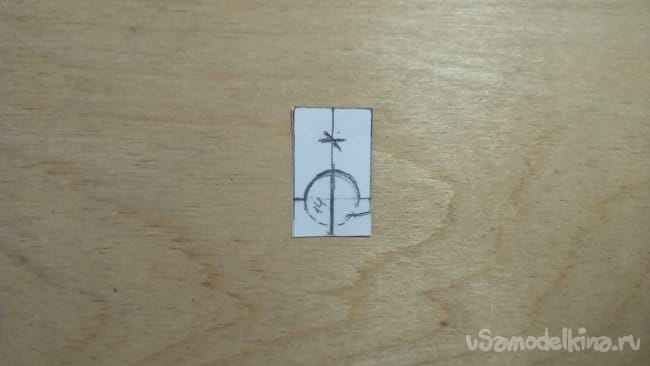

    Теперь вырежем её.

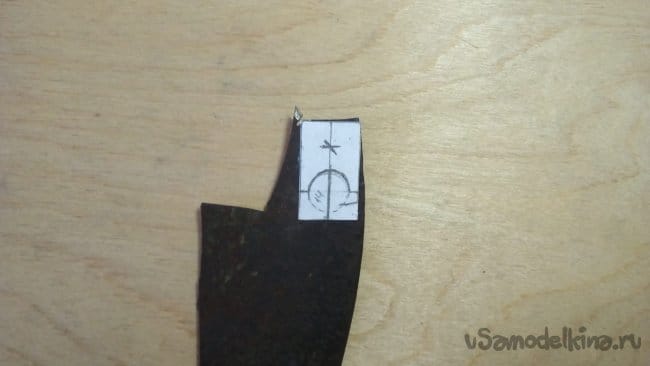

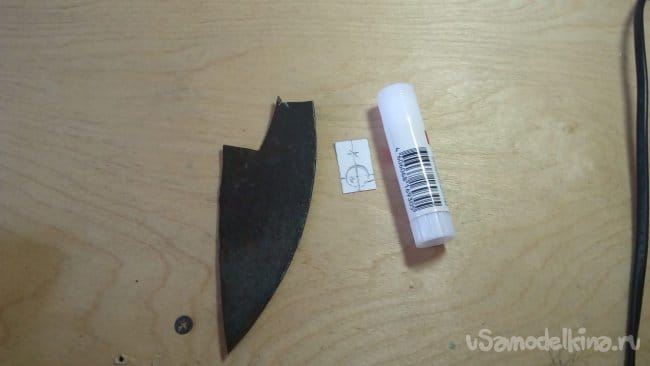

    Намажем схему клеем и приклеим её на металл.


    Шаг 2: выпиливание насадки.

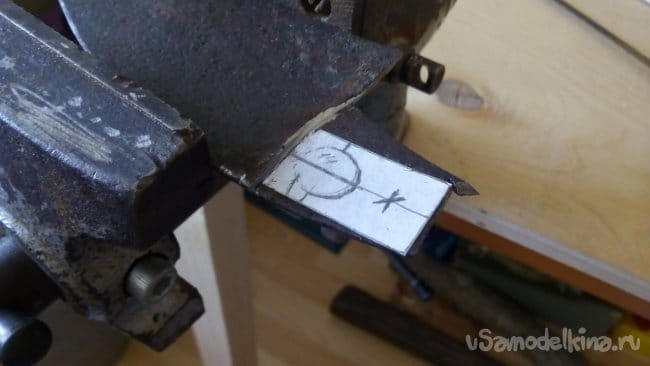

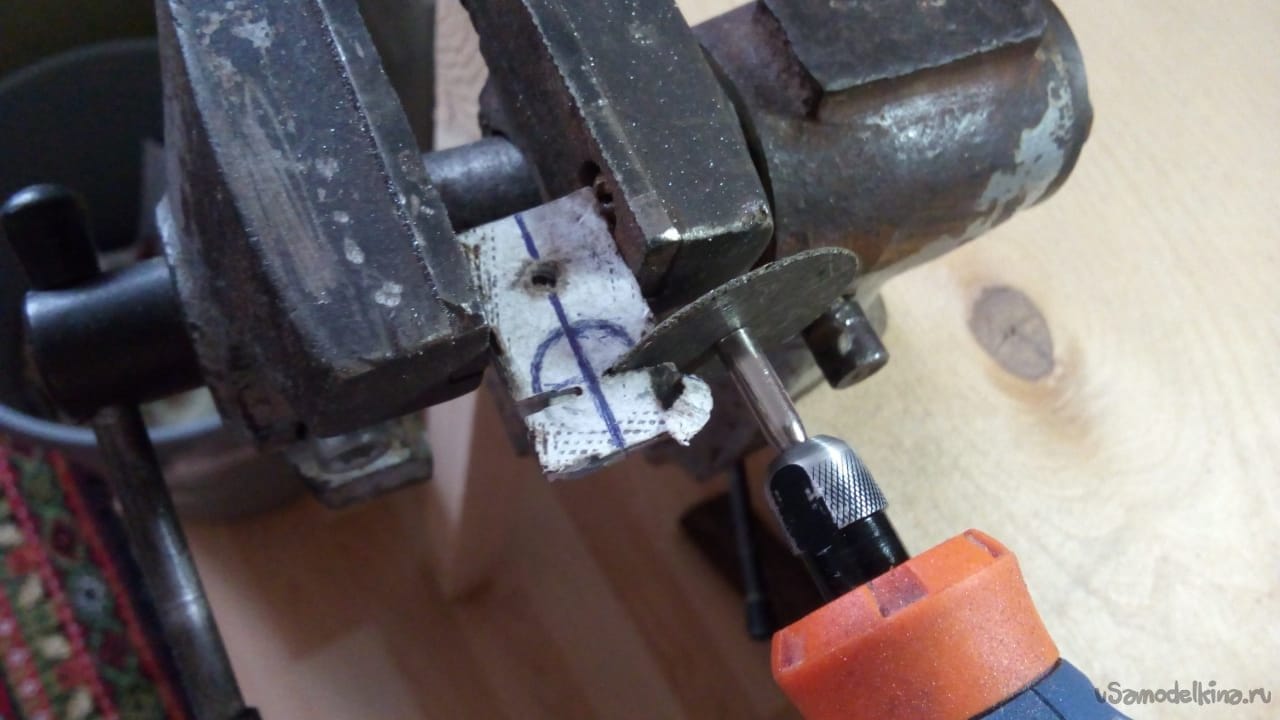

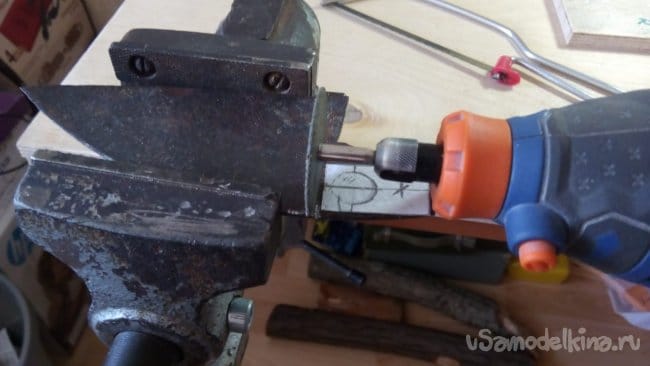

    С помощью бормашины и отрезного диска по металлу вырезаем заготовку.

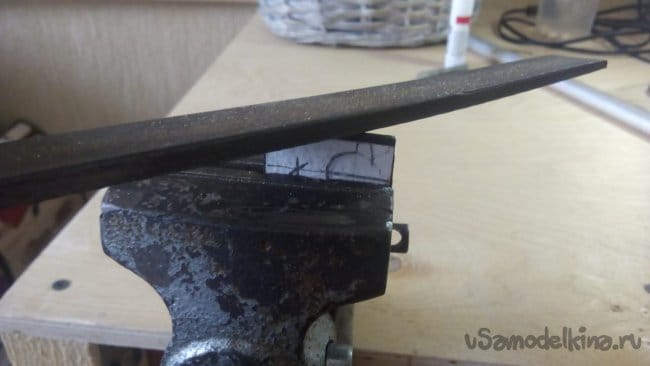

    С помощью напильника выравниваем заготовку.

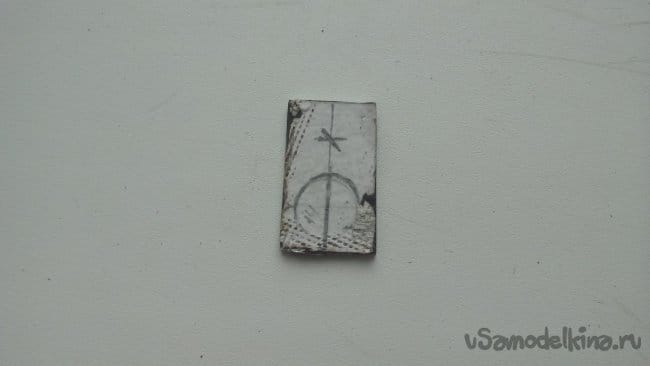

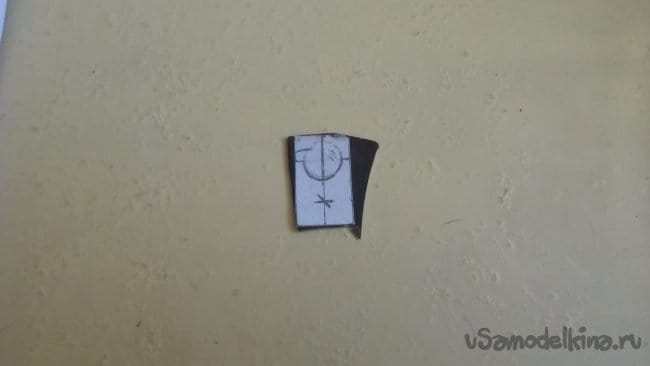

    Результат:

    Шаг 3: сверление отверстия для крепления.

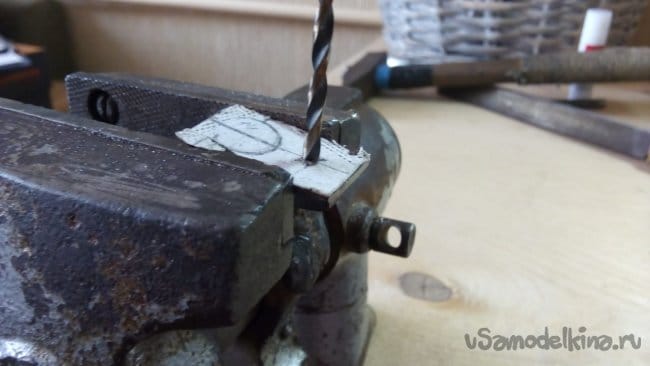

    Чтобы крепить пластину к держателю необходимо просверлить в ней отверстие под винт. Керним в намеченном на схеме месте и сверлим. Важно при этом просверлить максимально ровно (строго по центру и строго под прямым углом).

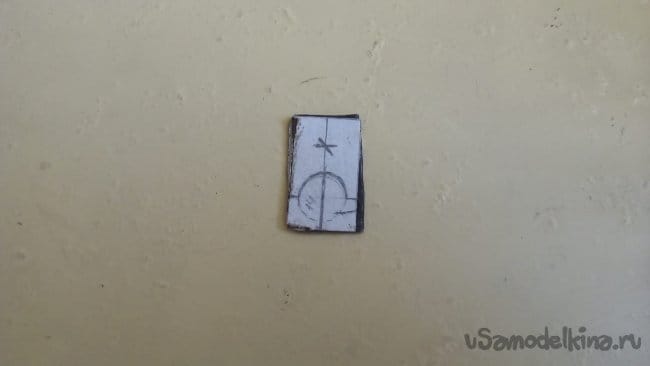

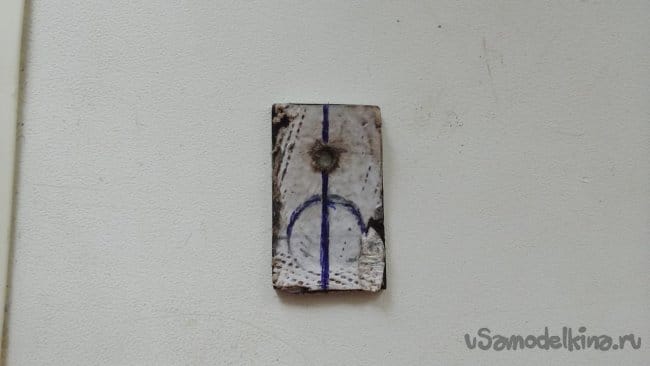

    Результат:

    Шаг 4: придание заготовке необходимой формы.

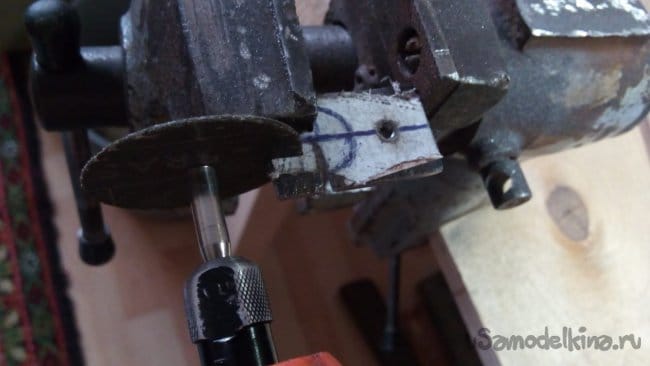

    С помощью бормашины и отрезного диска, отрезаем всё лишнее. А потом доводим надфилем.

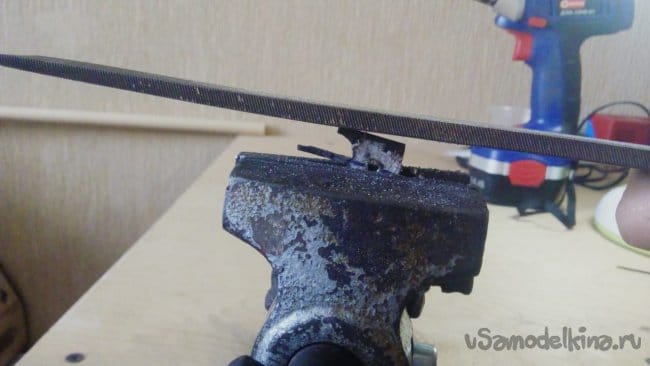

    Далее напильником под углом сточим немного с каждой стороны:

    Шаг 5: выведение режущей кромки.

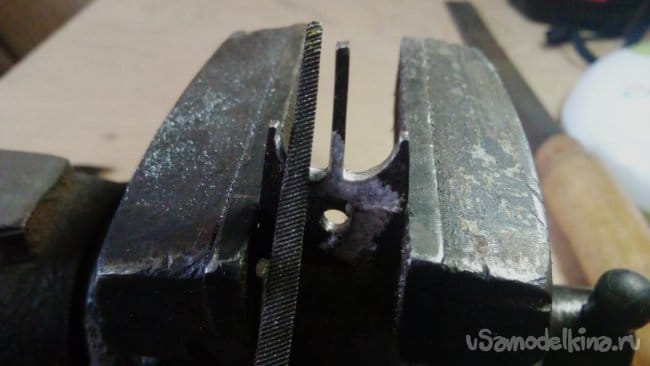

    С помощью надфилей выводим режущую кромку. Нетронутая сторона должна смотреть по ходу вращения дрели, а сточенная во внутрь.

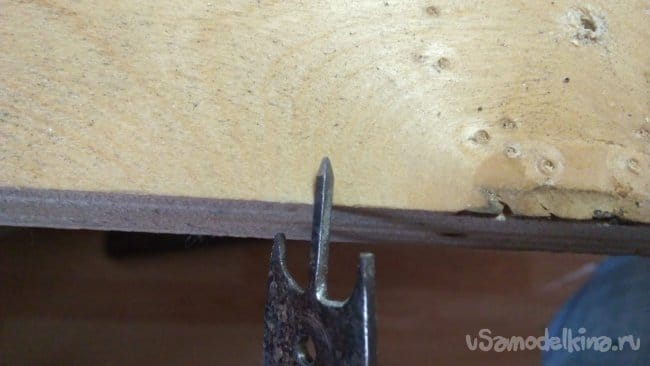

    Центральную направляющую-сверло заточим четырёхгранной пирамидой:

    Финалом зашлифуем заготовку:

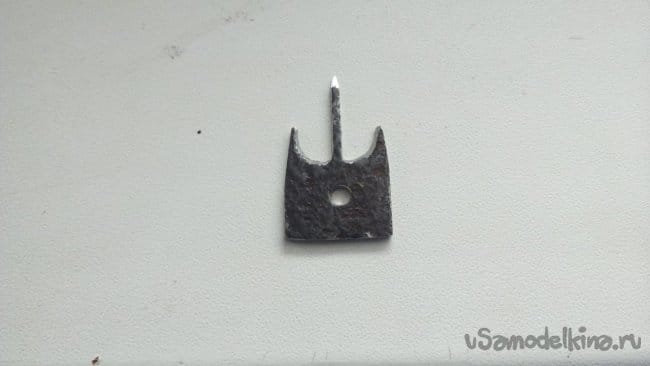

    Результат:

    Шаг 6: изготовление держателя из болта.
    Чтобы изготовить держатель нам понадобится болт М10 (максимальный диаметр болта зависит от диаметра, зажимаемого патроном дрели).

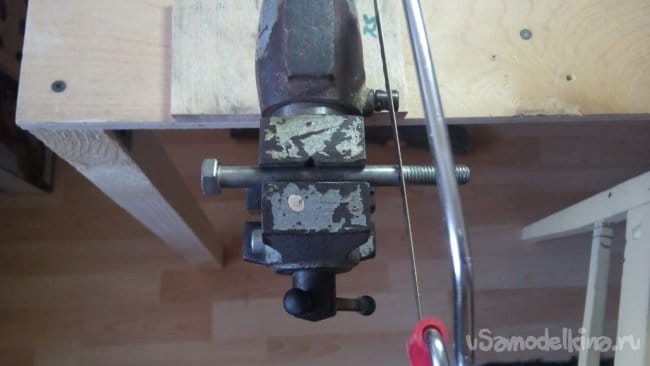

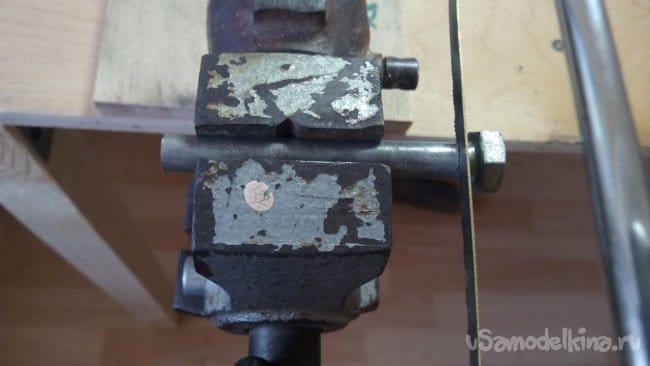

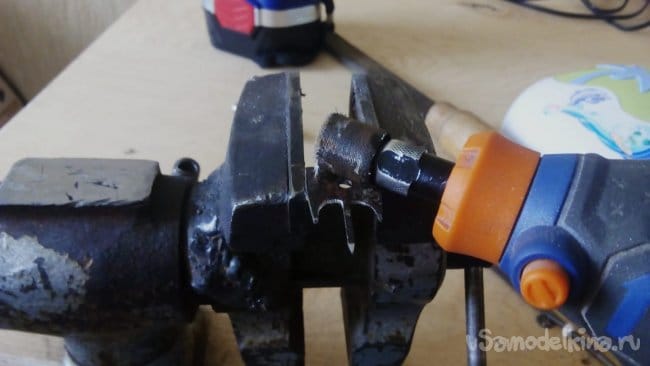

    Для начала отпилим от болта резьбу, а затем шляпку:

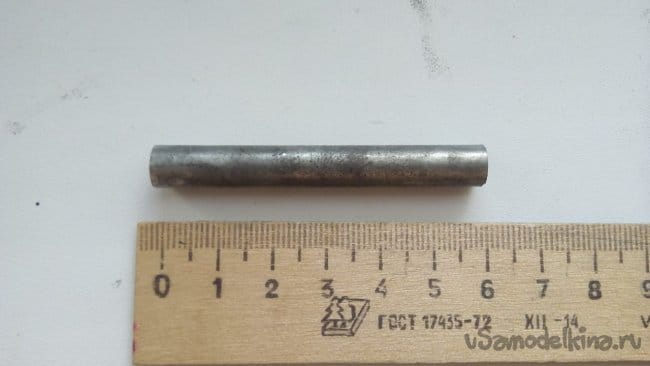

    Результат:

    Зашлифуем заготовку для более эстетичного вида.

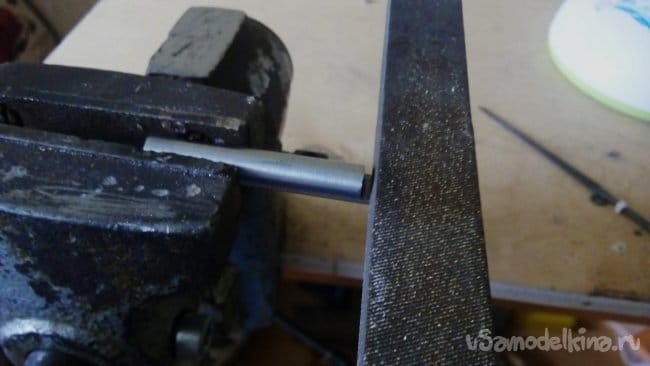

    Теперь нужно сделать ступень, к которой будет крепиться пластина. Для этого воспользуемся напильником. Сточить нужно половину диаметра стержня плюс толщину пластины 5мм + 1,5мм. Длина ступени должна быть больше на 2-3мм расстояния от края пластины до противоположного края отверстия.

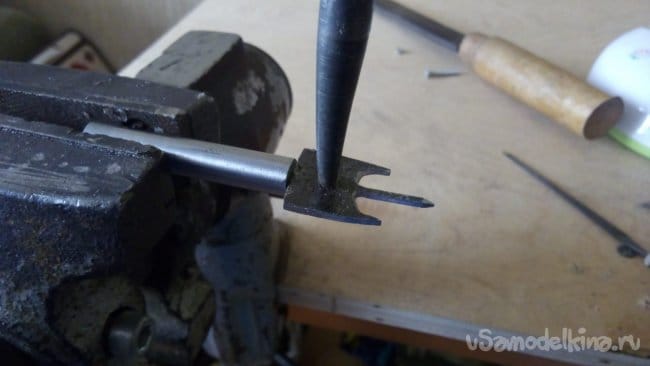

    Теперь просверлим отверстие для винта. Прикладываем пластину упирая её в выступ совмещаем центра и керним.

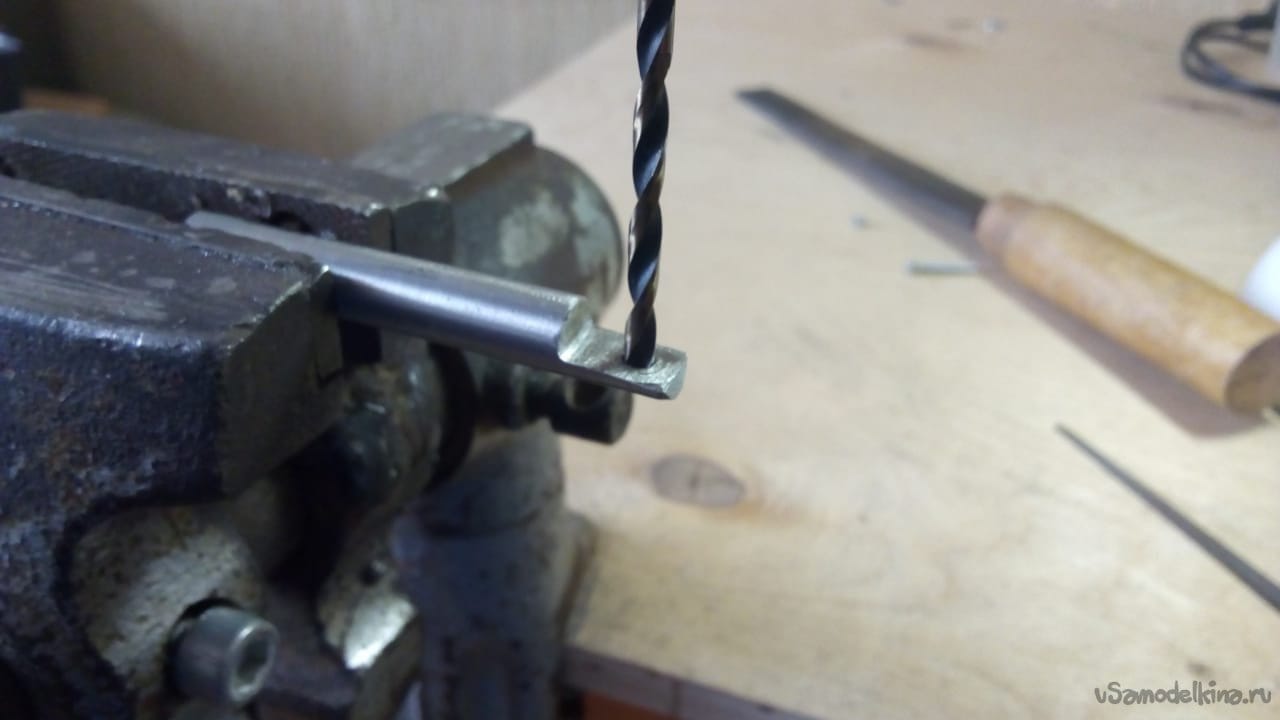

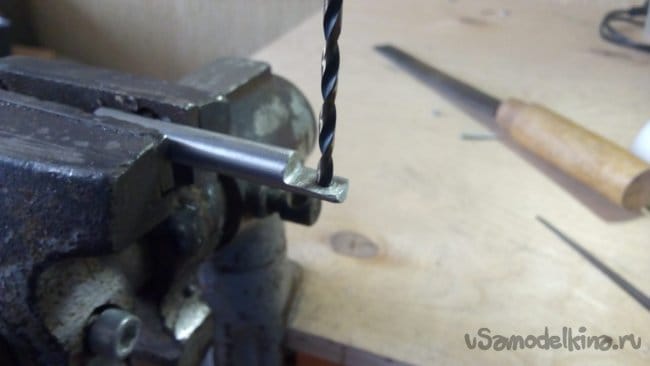

    Теперь сверлим.

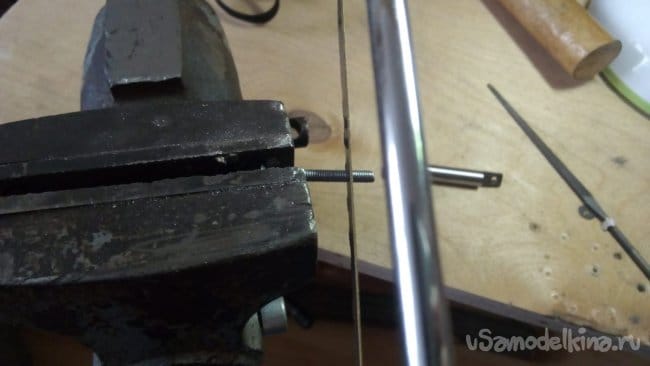

    Теперь укоротим винт отпилив 10мм и останется 20мм.

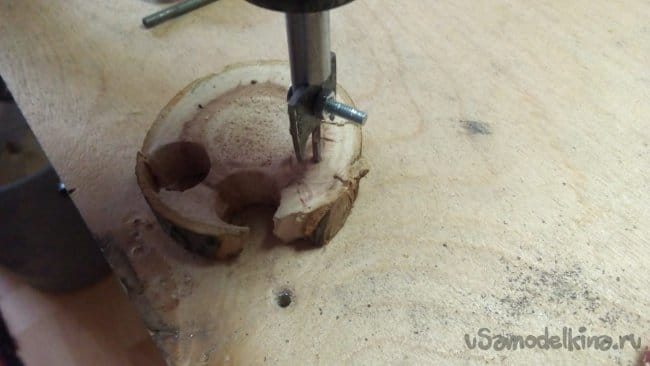

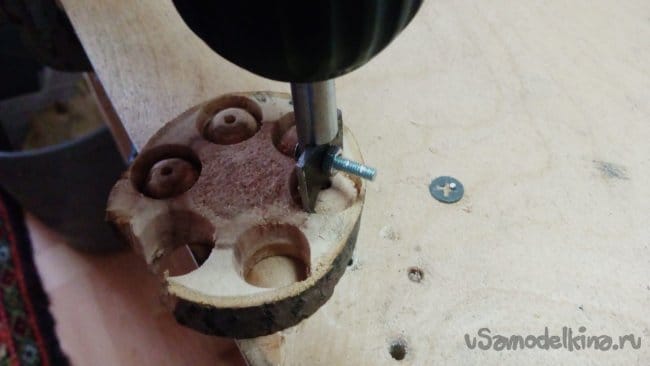

    Теперь соберём нашу фрезу и попробуем сделать несколько бусин. Вот фото процесса.
    Не держите заготовку руками.

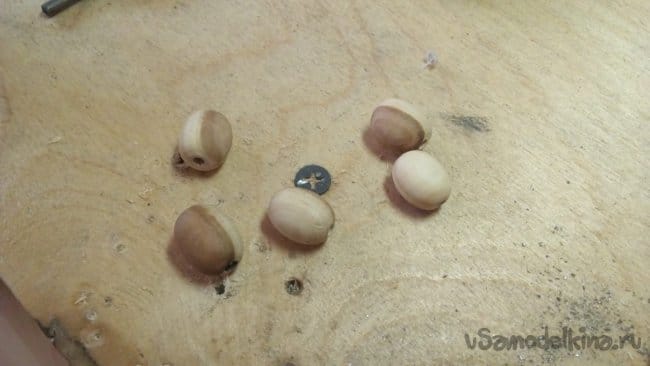

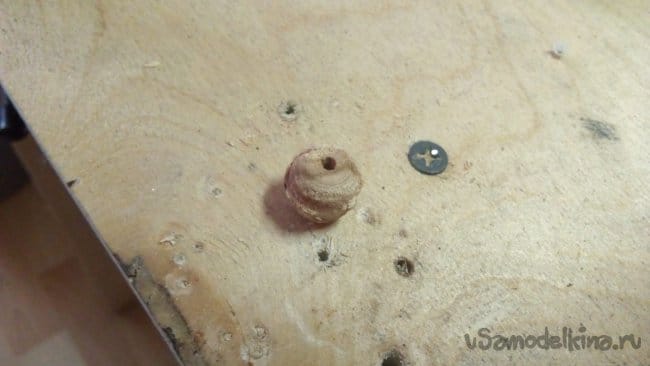

    Шлифуем и получаем:

    Самое важное при изготовлении этого приспособления сделать всё максимально ровно и точно, тогда его использование не доставит вам неудобств. Соблюдайте ТБ.
