Насадка на дрель для фрез бормашины. Самодельный отрезной круг для бормашины



Приветствую всех любителей мастерить и делать что то из ничего своими руками. Иногда. во время работы возникает такая мысль, вот сейчас бы пригодилась бормашина, но покупать не очень дешевый инструмент для того чтобы пользоваться им 1-2 раза в год не очень хочется. В этом случае можно самостоятельно изготовить не сложную насадку на дрель для фрез бормашины, она поможет облегчить некоторые задачи.

Понадобившиеся инструменты.

1. Электродрель ( лучше две).
2. Газовая горелка.
3. Заточной станок.
4. Тиски.
5. Молоток.
6. Ножовка по металлу.
7. Сверла.
8. Надфили.
9. Наждачная бумага.

Понадобившиеся материалы и детали.

1. Небольшие подшипники.
2. Длинный винт или шпилька.
3. Трос от мопеда или велосипеда.
4. Сломанный пистолет для монтажной пены.
5. Медная трубка.
6. Алюминиевая трубка.
7. Кран Маевского.



Осмотрев все запасы в мастерской нашли все необходимое для изготовления насадки на дрель.

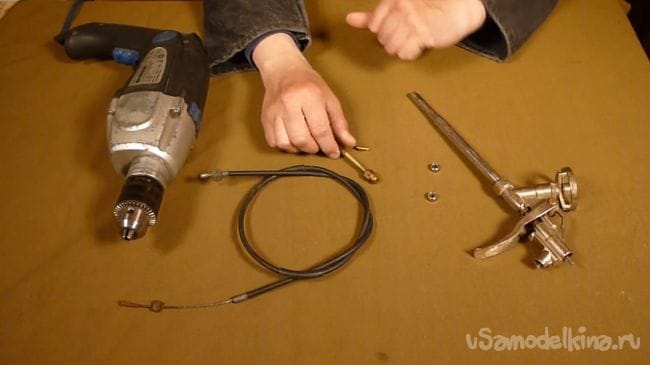

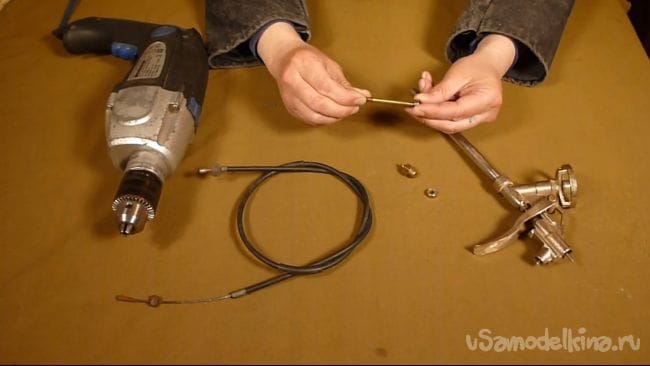

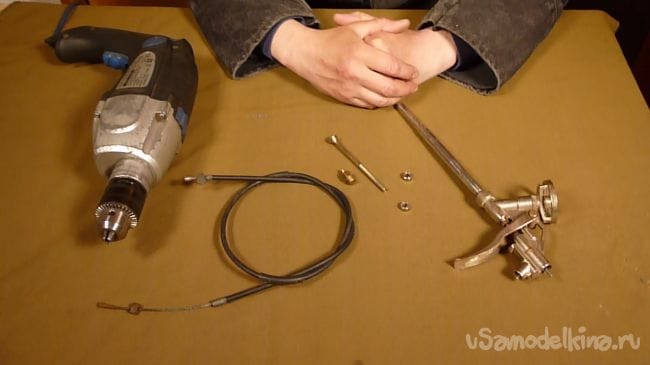

Сломанный пистолет для монтажной пены, трос от какой то двухколесной техники, маленькие подшипники и длинный винт, диаметр которого немного больше внутреннего диаметра подшипников и на резьбу которого накручивается кран Маевскоко.

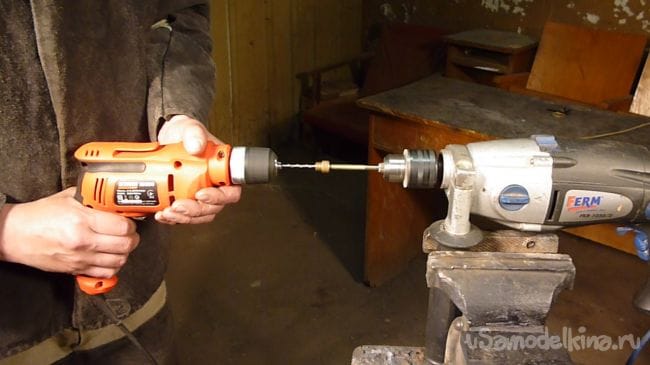

Для начала отрезаем головку винта и сверлим в торцах получившейся заготовки для вала отверстия глубиной примерно 2 см. С того края где резьба, диаметр отверстия рассчитываем под имеющиеся фрезы, с противоположного, под диаметр троса плюс небольшой запас на пайку. Для сверления лучше всего воспользоваться двумя дрелями, для лучшей центровки отверстия.

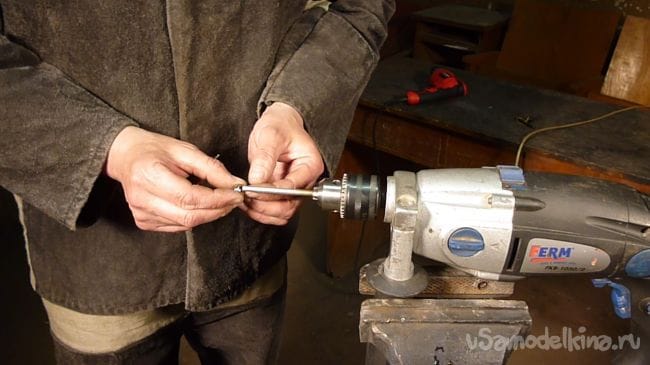

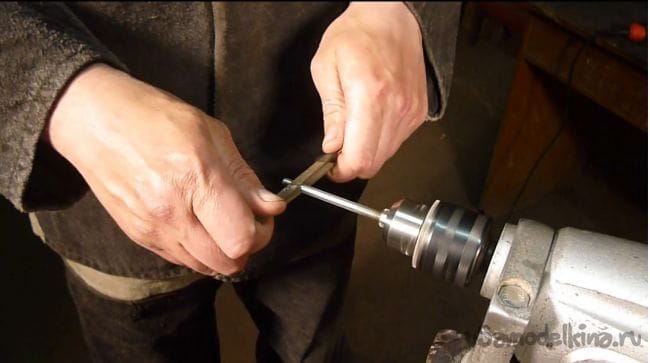

Зажимаем заготовку в дрель и при помощи двух надфилей производим грубую подгонку наружного диаметра вала под внутренний диаметр подшипника. Делать это необходимо очень внимательно, постоянно проверяя размер, что бы не ослабить посадочные места подшипников.

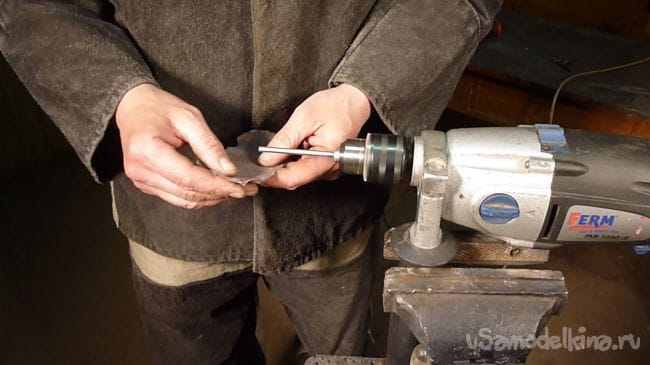

Окончательную подгонку посадочных мест производим наждачной бумагой.

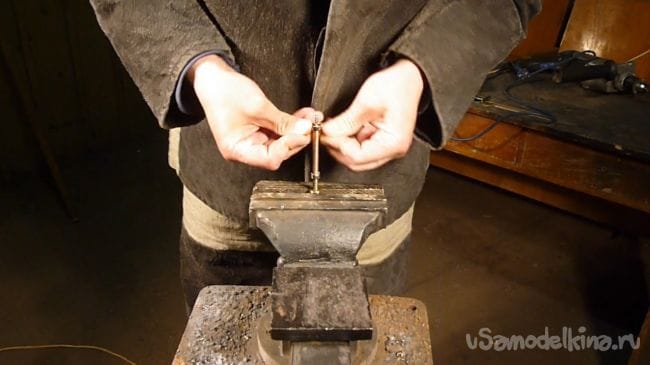

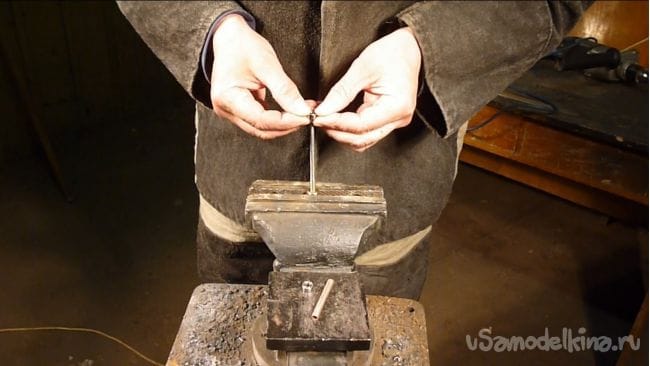

Зажимаем вал в тиски и насаживаем подшипники. Для лучшей работы нашей насадки, необходимо чтобы они насаживались очень туго, вплоть до насадки молотком.

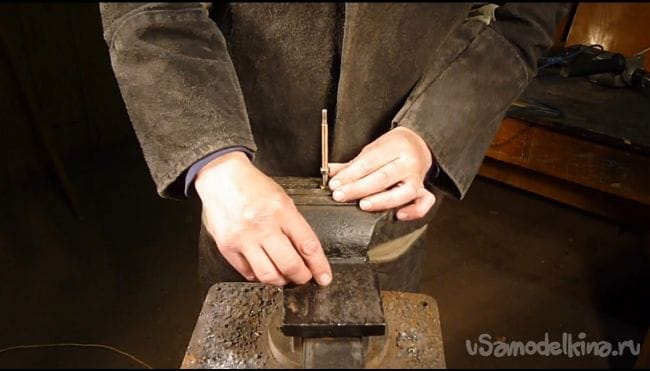

Для того чтобы зафиксировать внутреннее расстояние между подшипниками, одеваем на вал отрезок медной трубки подходящего диаметра.

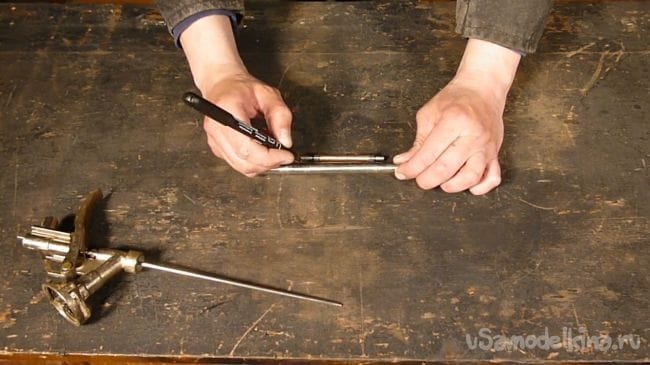

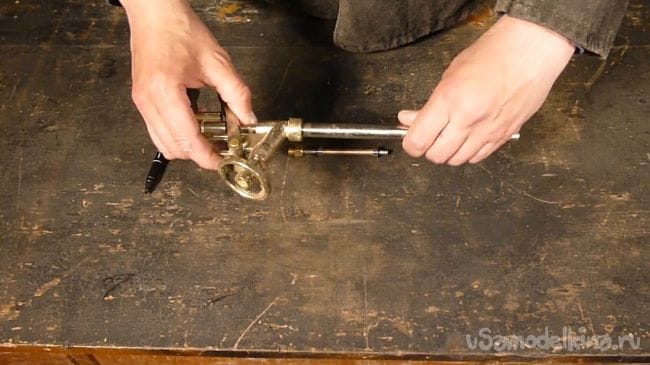

Откручиваем носик от сломанного пистолета для монтажной пены.



Он как нельзя лучше подошел для изготовления корпуса нашей насадки. С одной стороны его внутренний диаметр почти совпал с наружным диаметром подшипников, пришлось немного поработать наждачной бумагой, в другой плотно фиксируется наружная оплетка троса. В место перепада диаметров будет упираться подшипник, тем самым усилив прочность конструкции.
Отмечаем нужный нам размер и отрезаем ножовкой по металлу.

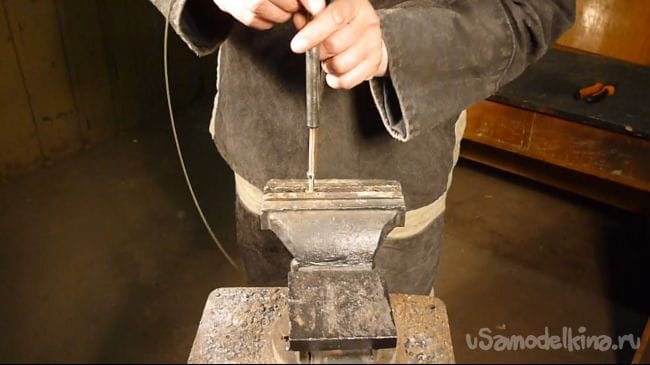

Со стороны резьбы на валу делаем цанговый зажим, два пропила крест на крест. Более подробно как его сделать есть отдельная статья и видео, кому интересно можно посмотреть.

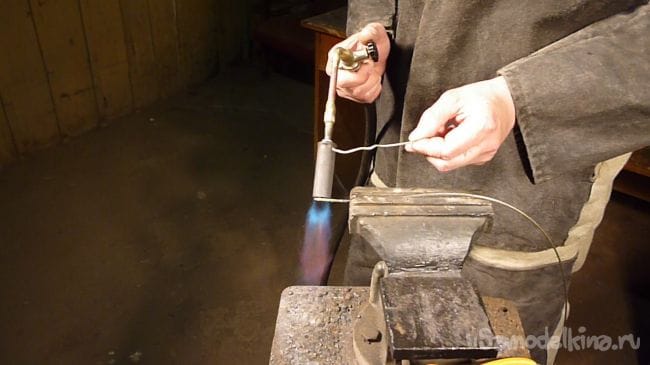

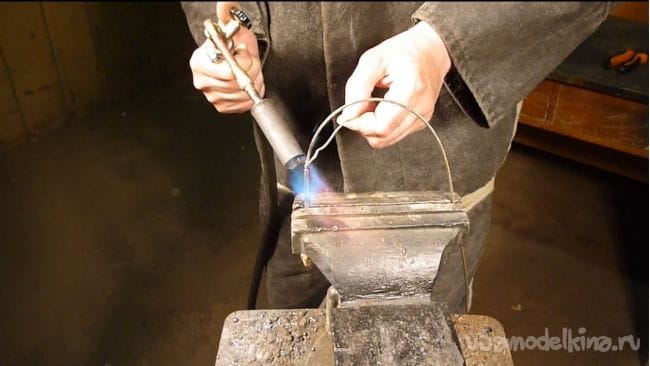

К другому краю нужно припаять трос. Для этого воспользуемся газовой горелкой и кастолином, он в разы крепче олова. Пропаиваем край троса и вставив его в отверстие припаиваем к валу. Один подшипник и медную трубку лучше снять чтобы не грелись.

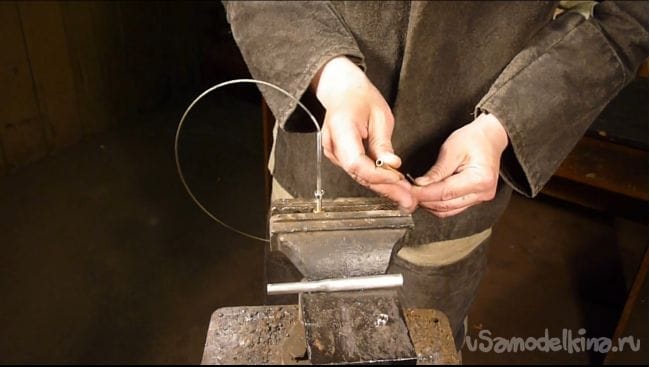

Зачистив и ошкурив место пайки собираем детали вместе.

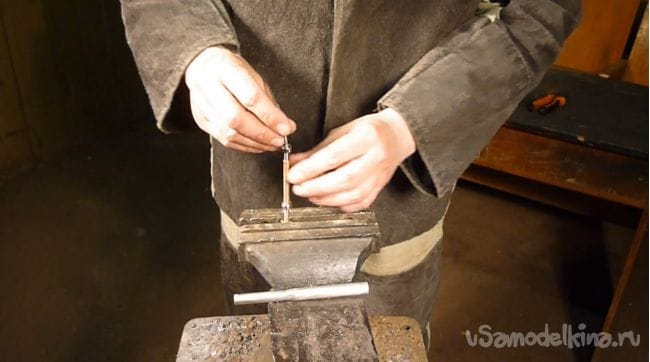

Теперь одеваем корпус насадки на вал.

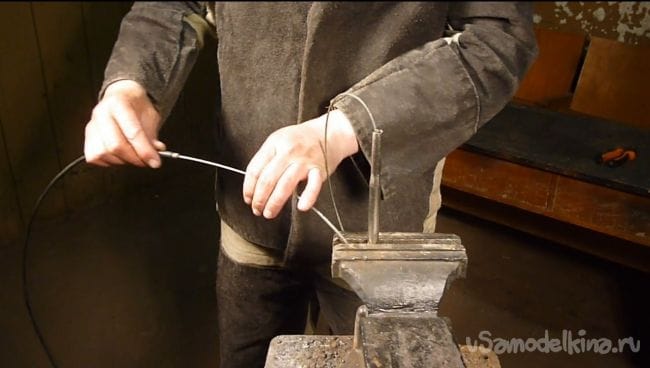

Одеваем внешнюю оплетку на трос и фиксируем ее в корпусе.

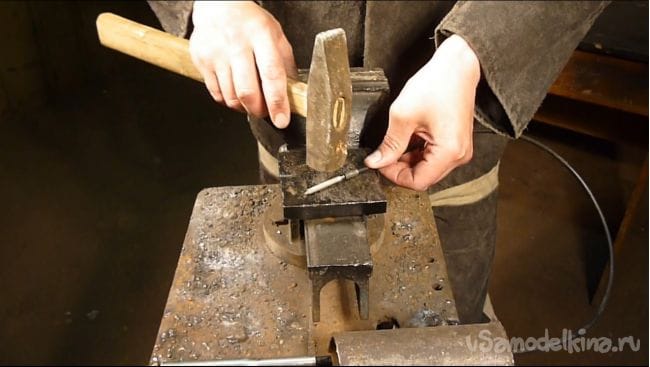

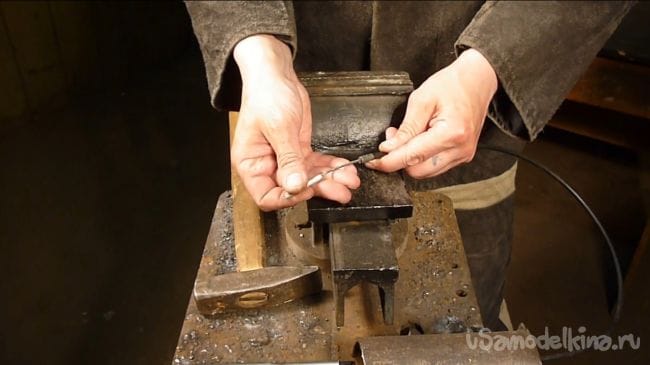

Чтобы патрон дрели не травмировал трос, одеваем на свободный край алюминиевую трубку и обжимаем ее ударами молотка.

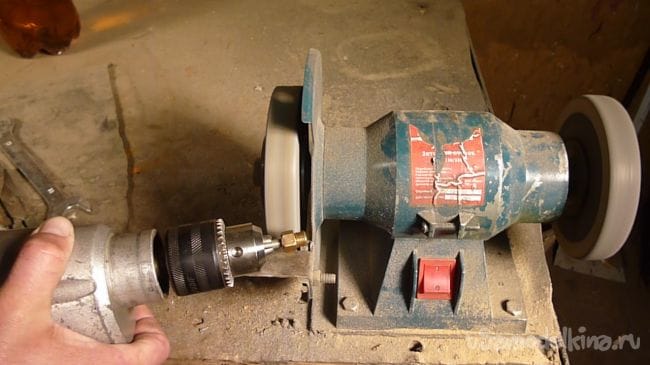

Накручиваем корпус крана Маевского на шпильку, зажимаем в дрель и обтачиваем на заточном станке придавая нужную форму. Этот кран хорош тем, что у него внутри корпуса. после резьбы, отверстие сужается на конус, и при накручивании на цангу зажимает ее.

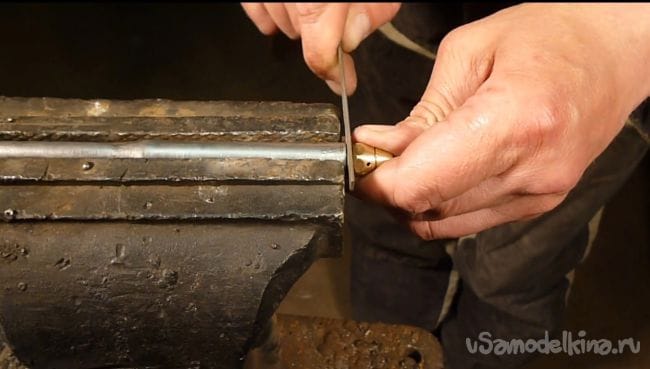

Между краем корпуса и зажимом делаем два небольших пропила на валу под ключ, для фиксации вала при установке фрезы.

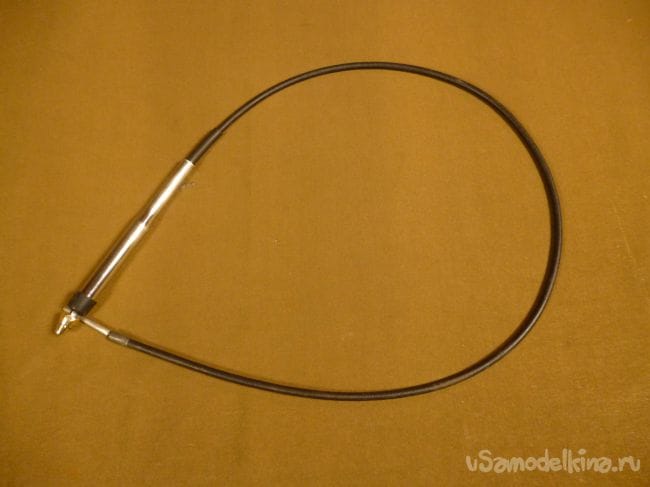

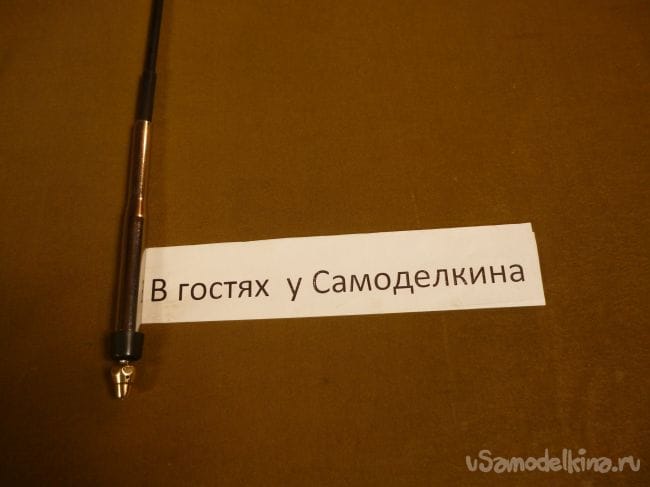

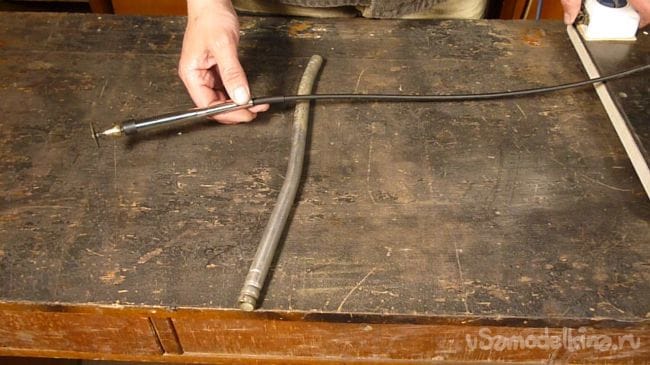

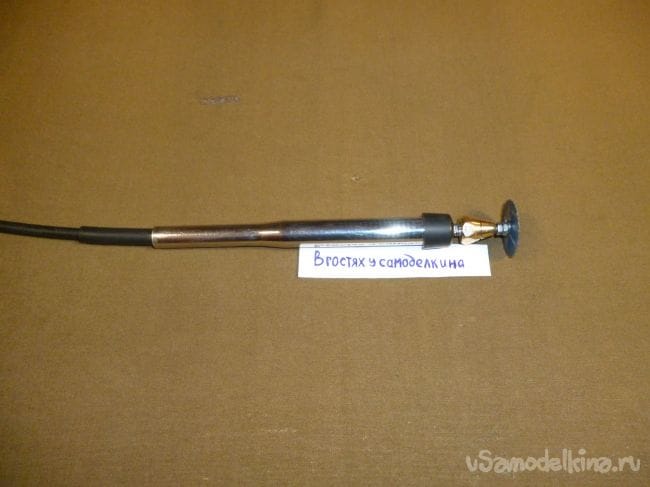

Насадка на дрель готова. Для того чтобы избежать попадания стружки внутрь и загрязнения подшипников поставили пыльник из пластмассовой ручки от какого то регулятора.

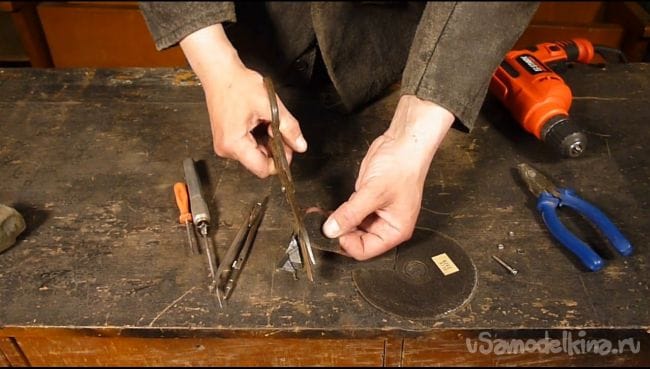

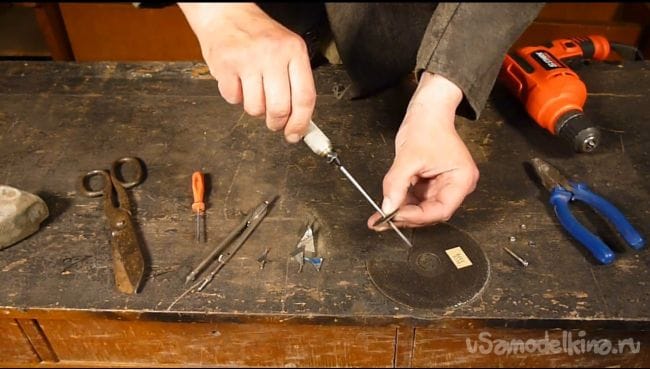

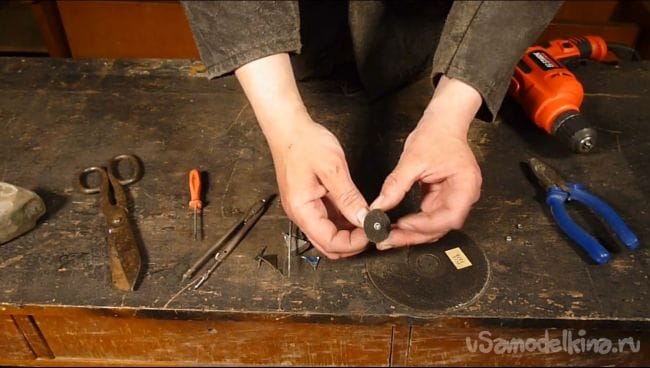

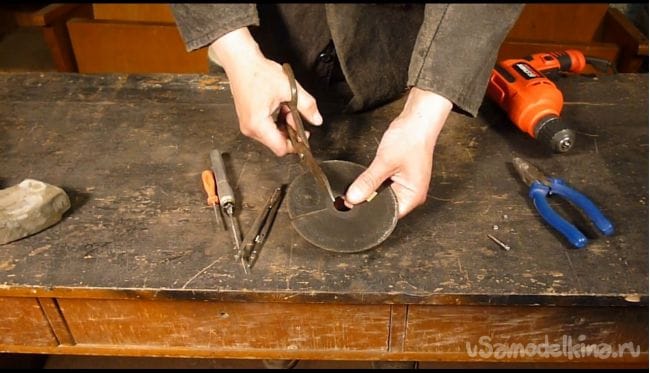

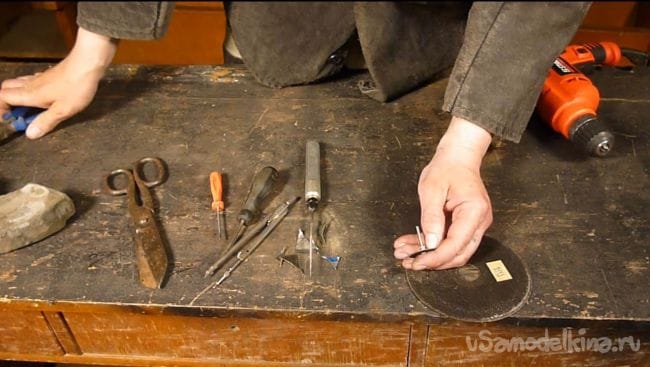

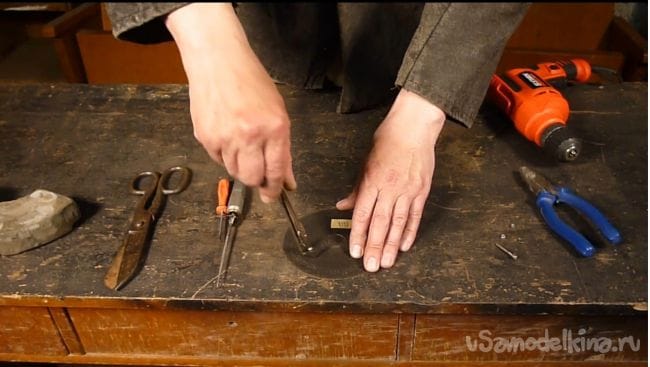

Теперь сделаем отрезной диск для этой насадки. Для этого берем стандартный отрезной диск, можно сточенный, размечаем циркулем нужный диаметр и обрезаем ножницами.

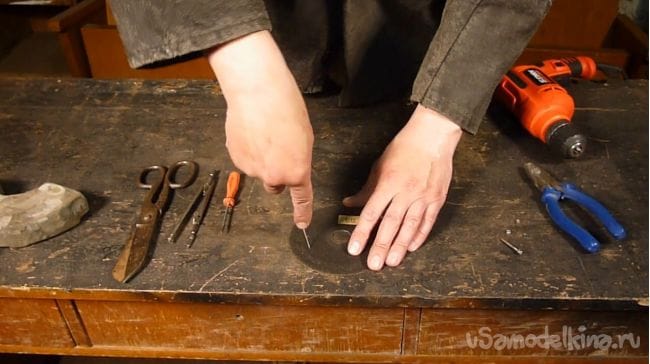

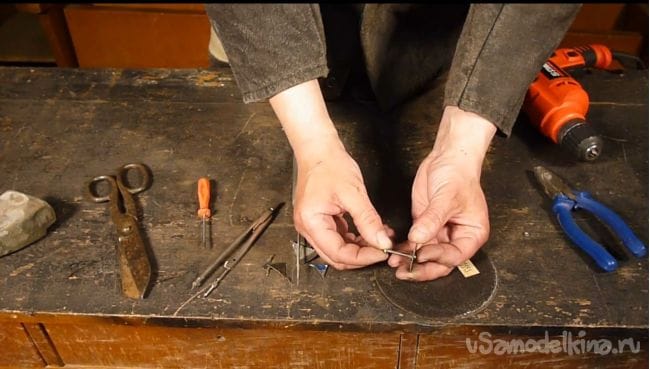

Прокалываем шилом центр и прикручиваем на винт, который подходит к нашему зажиму. Для лучшего крепления используем гровер и еще одну контрящую гайку.

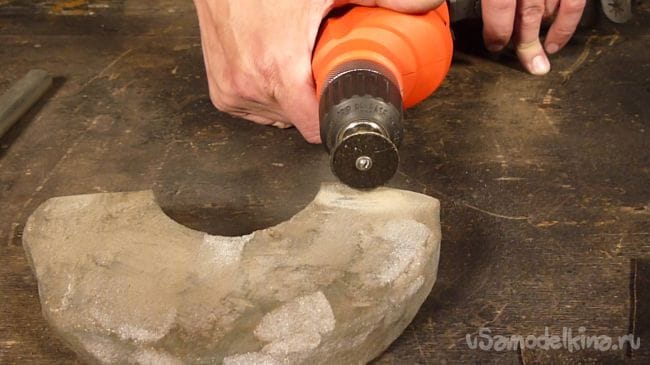

Зажимаем эту заготовку в дрель, можно и в сделанную насадку, и обтачиваем все неровности на оселке или сломанном круге от заточного станка.

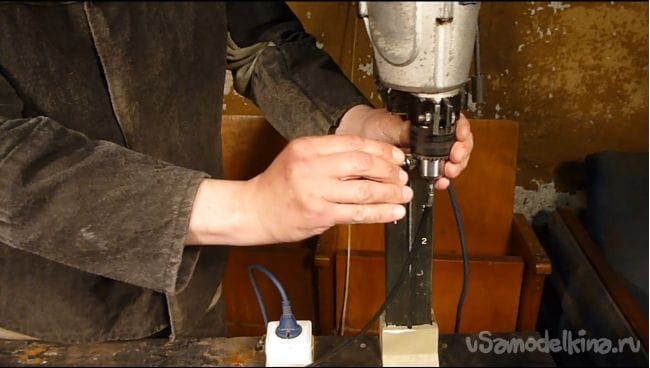

Теперь производим испытания получившейся конструкции. Зажимаем край троса в дрель, лучше конечно чтобы дрель была на стойке.

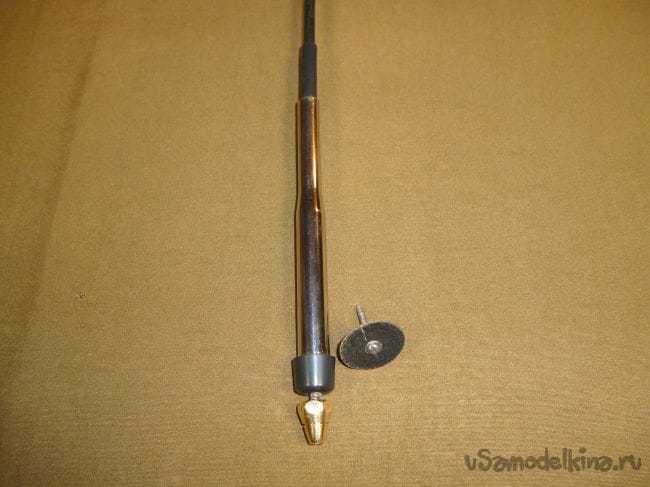

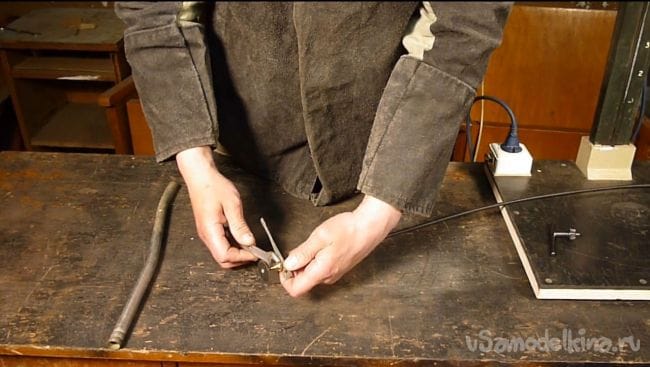

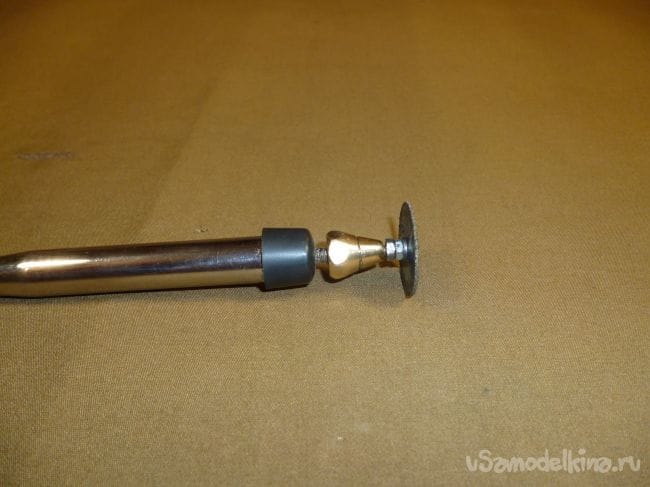

Удерживая ключом ось устанавливаем отрезной круг в насадку.

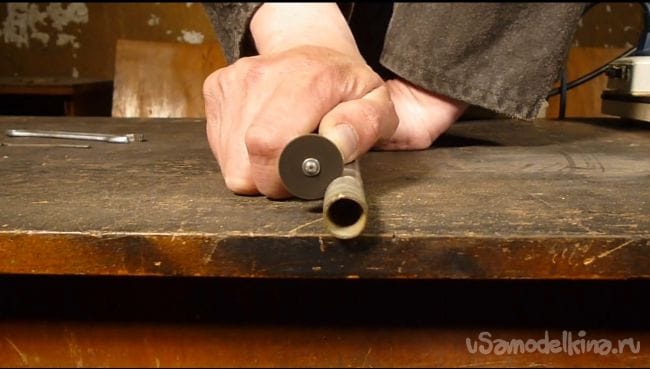

Включаем дрель и пробуем резать.



Бормашину эта насадка конечно не заменит, все таки у дрели обороты поменьше, но с некоторыми задачами справиться сможет.

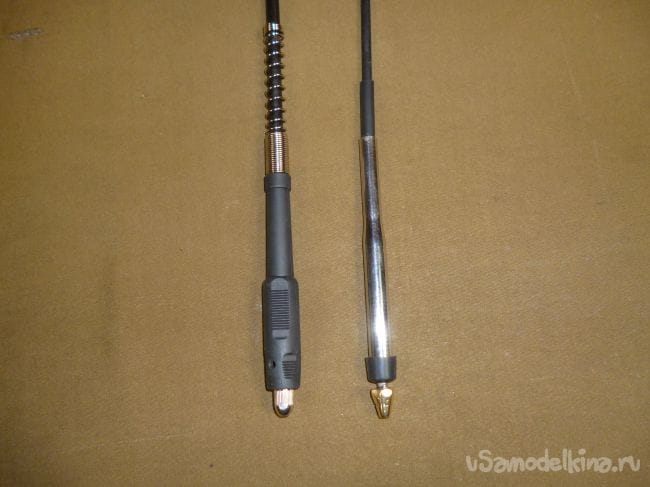

Кстати сравните с покупной насадкой, по моему получилось неплохо)))


Всем удачи в работе!



Видео о изготовлении насадки можно посмотреть здесь.
