    Фрезерное приспособление для бормашины

    Здравствуйте, уважаемые читатели!
    В этой статье я расскажу и покажу, как можно сделать своими руками фрезерное приспособление для бормашины.

    Материалы и инструменты:
    1. Ножовка по дереву.
    2. Ножовка по металлу.
    3. Ручной лобзик.
    4. Наждачная бумага различной зернистости.
    5. Дрель и сверла 3мм, 7мм, 10мм, 18мм, 12мм.
    7. Кернер или шило.
    8. Молоток.
    9. Алюминиевая трубка внешний диаметр – 10 мм, внутренний – 8 мм.
    10. Набор надфилей.
    11. Фанера 8 мм.
    12. Текстолит 4 мм.
    13. Тиски.
    14. Бормашина и фрезы.
    15. Круглый напильник и плоский рашпиль.
    16. Два болта М8*100, шесть гаек М8, две шайбы.
    17. Два винта М3*20, две гайки М3, две шайбы.
    18. Гаечный ключ.
    19. Пассатижи с фиксатором.
    20. Саморезы 8 мм.


    Процесс изготовления.

    Шаг 1: разметка деталей, вырезание.
    На листе фанеры чертим прямоугольник размером 110*60 мм. Устанавливаем направляющий упор и по нему ножовкой делаем пропил.


    Переставляем направляющую и снова делаем пропил.

    Вырезанную деталь обрабатываем наждачной бумагой P40.



    На текстолит я приклеил два бумажных шаблона размером 110*60 мм (далее №1) и 110*50 мм (далее №2).


    Вырезаем.

    Шаг 2: обработка деталей.
    Детали из текстолита стачиваем в размер, для этого я использовал бормашину, рашпиль и наждачку P40 приклеенную к дощечке.



    Результат:

    Теперь в деталях сверлим отверстия диаметром 3 мм по разметке (20 мм от края заготовки на линии проходящей по центру заготовки, с каждой стороны).


    Результат:

    С помощью винтов соединяем детали и обрабатываем их вместе.



    Результат:

    Шаг 3: сверление отверстий.
    Согласно схеме и разметке сверлим отверстия в деталях.
    В заготовке из фанеры по центру сверлим отверстие диаметром 18 мм, отверстия 3 мм рассверливаем до 10 мм.
    В заготовке из текстолита №1 по центру сверлим отверстие диаметром 18 мм, отверстия 3 мм рассверливаем до 12 мм.
    В заготовке из текстолита №2 по центру сверлим отверстие диаметром 18 мм, два отверстия диаметром 10 мм на расстоянии 20 мм от края детали.














    С помощью бормашины и фрез убираю задиры с краёв отверстий и делаю углубление примерно 2 мм под шляпку болта.



    Растачиваем отверстия под шляпку болта.

    Шаг 4: изготовление и запрессовка втулок.
    Из алюминиевой трубки внешним диаметром 10 мм и внутренним 8 мм делаем две втулки высотой 6 мм и забиваем их в отверстия.



    Тоже самое делаем для детали №2.


    Шаг 5: изготовление подошвы и изменение планки-держателя.
    Зафиксировав заготовку №1 из текстолита и заготовку из фанеры вместе по углам сверлим глухие отверстия для крепёжных винтов. Для этого на сверле кембриком обозначаю глубину. Потом сверлом большего диаметра делаю потай для шляпки самореза.


    Саморезов нужной длины у меня не нашлось, поэтому я взял и обрезал 4 длинных.

    Тут я решил изменить форму планки, в которой фиксируется бормашина.
    Были спилены углы по разметке.


    В собранной подошве делаю вырез.


    Шаг 6: финишная обработка и сборка.
    Все детали шлифуются, фанера по желанию покрывается морилкой и лаком.

    Подготавливаем болты, шайбы и гайки, а также гаечный ключ.

    Собираем подошву.

    Вставляем в отверстия болты и, фиксируем с другой стороны гайками через шайбы.


    Накручиваем на каждый болт ещё по одной гайке, одеваем планку, в которой фиксируется бормашина, и сверху накручиваем ещё две гайки.

    Самоделка в работе.
    Под рукой были фрезы 0.8 мм, поэтому использовал их. Приспособление удобно в использовании. Соблюдайте ТБ при работе.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Простой гидравлический съёмник подшипников из подручных средств

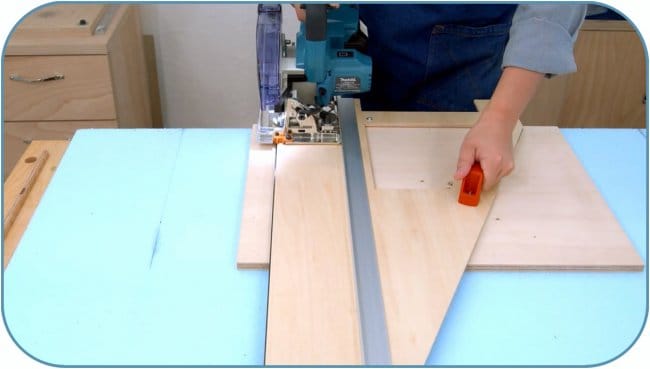

    Направляющая-угольник для циркулярной пилы и лобзика своими руками
