Инструмент кладоискателя - поисковый щуп своими руками

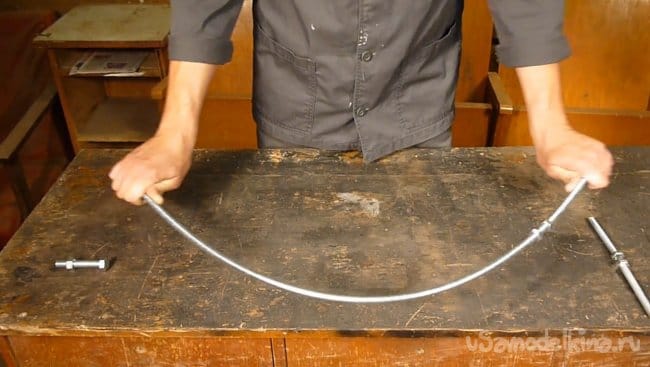

Приветствую всех любителей мастерить что-то из ничего. Знакомый кладоискатель обратился к нам с просьбой сделать ему поисковый щуп. Зачем он ему вместе с металлоискателем непонятно, но это его дела. Принес он и материал, метровую шпильку и различные болты и гайки. Не учел только прочность шпильки.



Будем делать по своему.

Понадобившиеся инструменты.

1. Сварочный инвертор.
2. Угловая шлифовальная машина.
3. Заточной станок.
4. Тиски.
5. Ножовка по металлу.

Понадобившиеся материалы.

1. Стальная арматура Ø10 мм.
2. Болты и гайки.
3. Шарик от подшипника.
4. Ненужное сверло.
5. Ножки от старого телевизора советских времен.

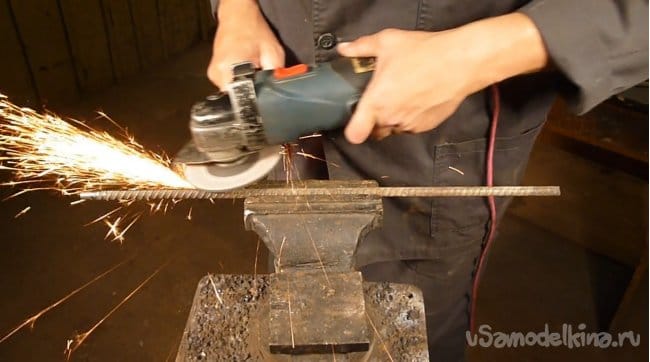

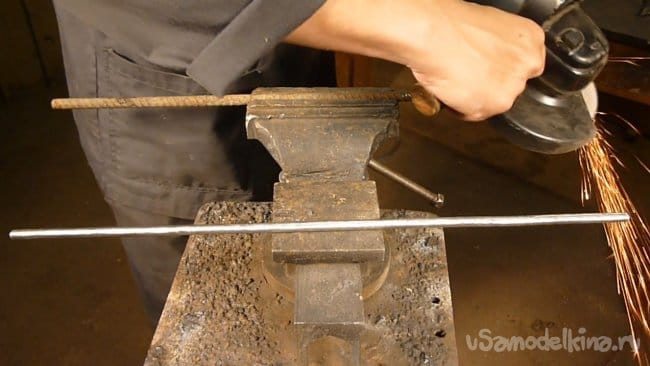

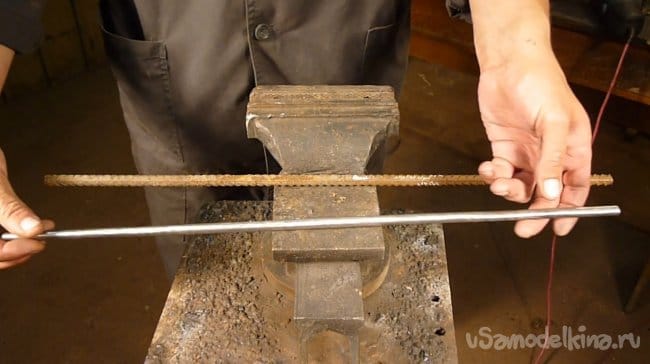

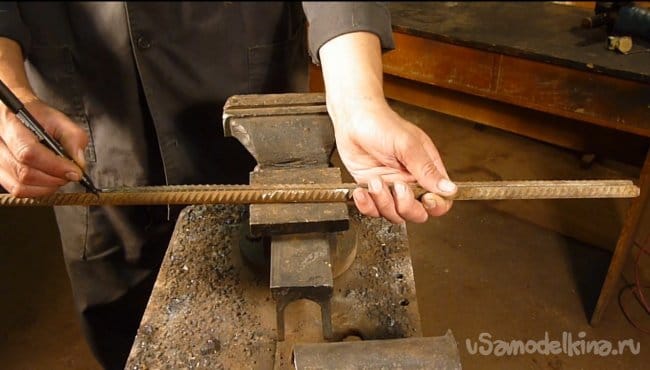

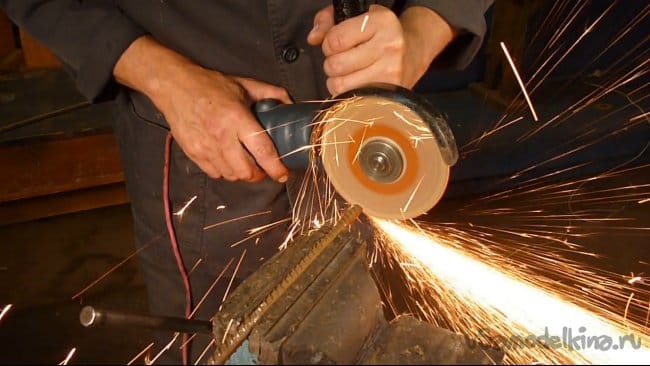

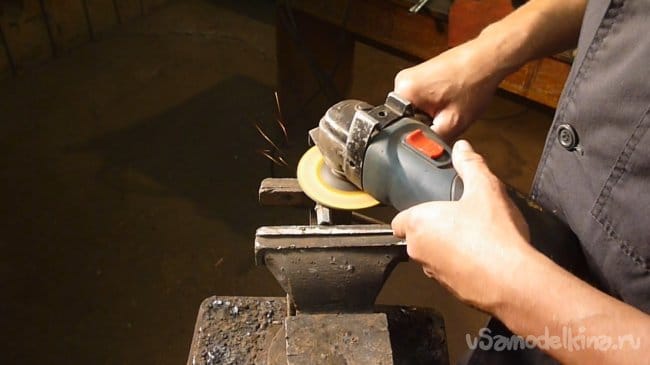

От стальной арматуры Ø 10 мм. отрезаем два отрезка по 50 см. Арматура нам попалась ребристая, поэтому стачиваем ребра болгаркой с лепестковым диском и на заточном станке.



Общий вид задуманного изделия.

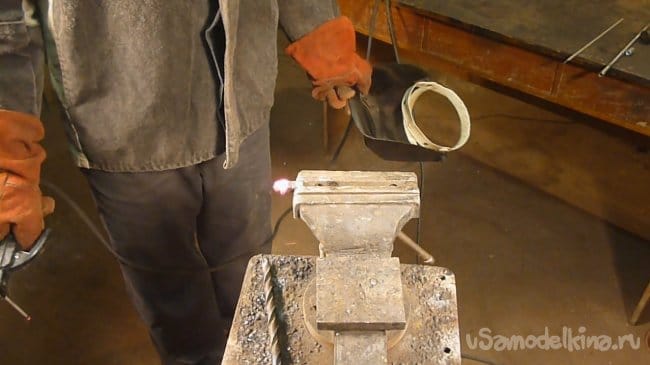

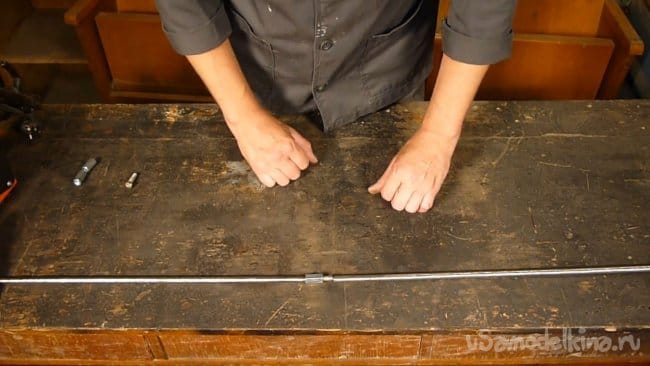

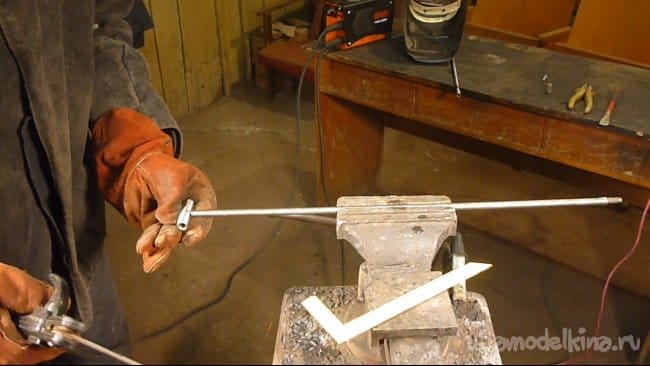

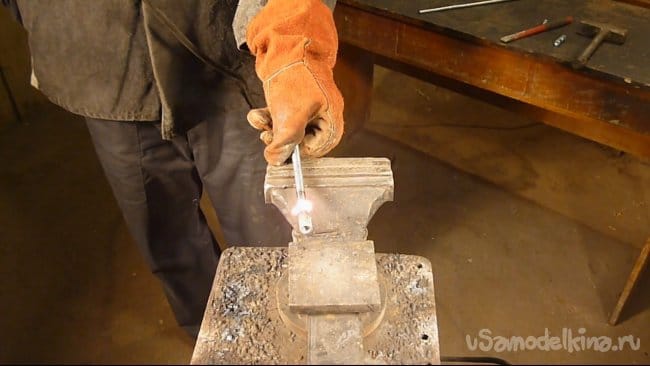

Щуп предполагается сделать разборным, для этого к одному отрезку арматуры приварим резьбу а к другому гайку. Гайки лучше использовать удлиненные.

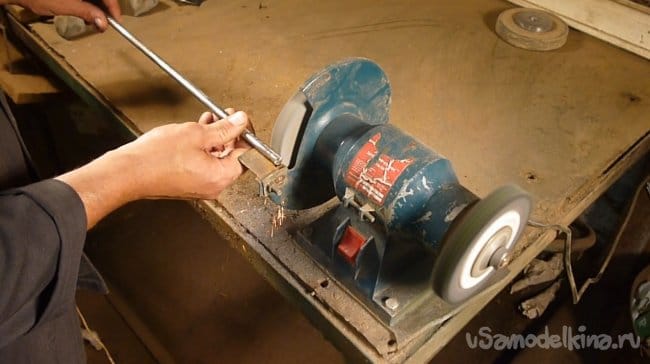

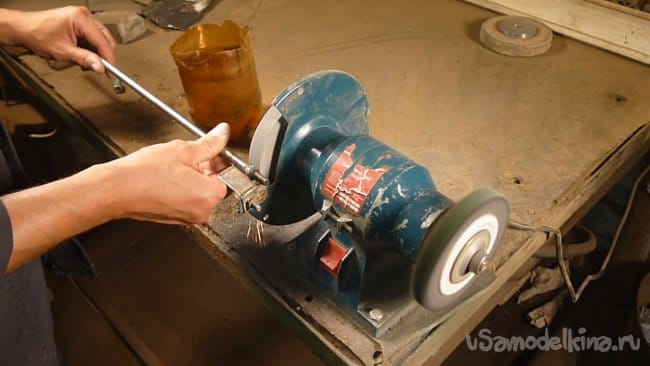

Сварочные швы зачищаем на заточном станке.

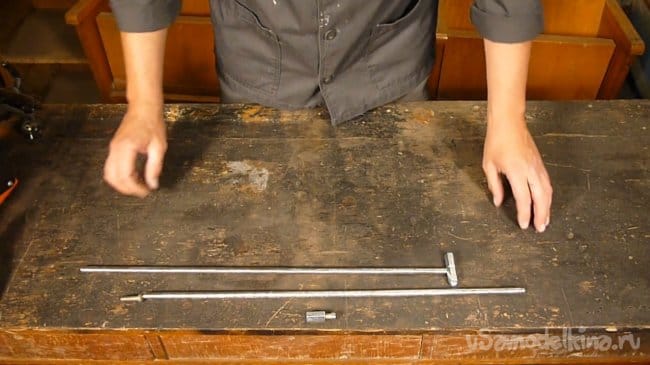

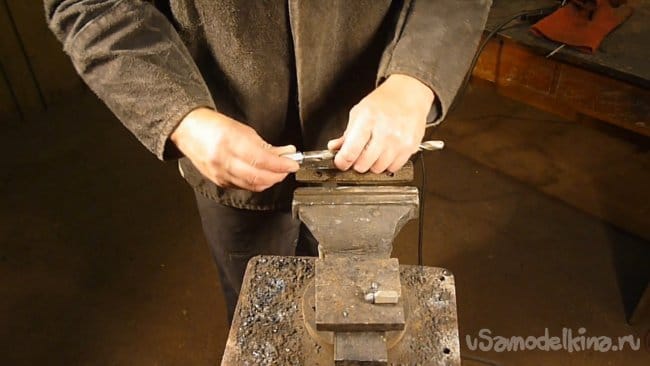

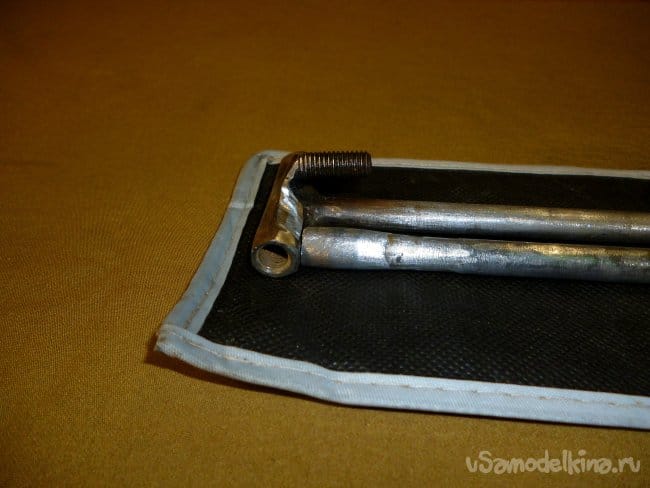

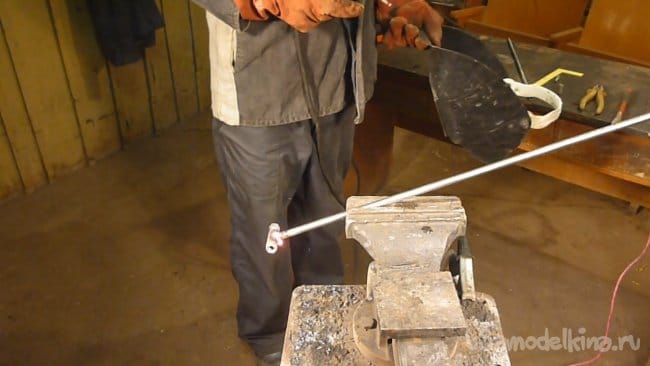

Для крепления ручек будущего щупа свариваем две удлиненные гайки вместе, зачищаем шов и привариваем к отрезку арматуры к которому приварена резьба. К тому отрезку к которому приварена гайка привариваем резьбу для крепления съемных насадок.

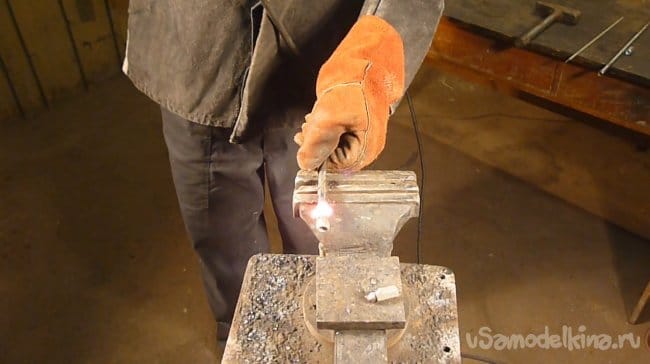

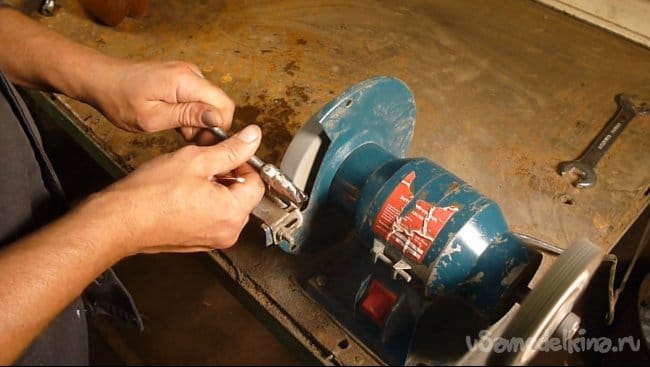

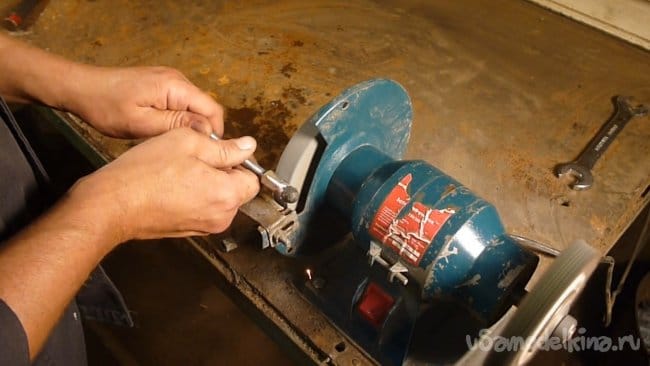

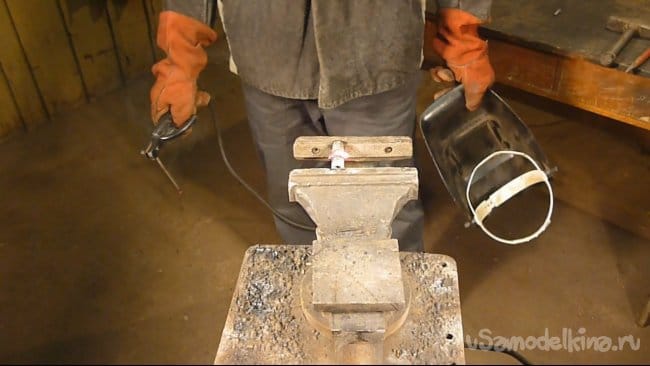

Теперь делаем съемные насадки на щуп. Поскольку на эту часть щупа приходится наибольшая часть нагрузок, сделаем насадки из металла более прочного чем арматура. Для мягкого грунта сделаем насадку каплевидной формы. К удлиненной гайке привариваем шарик от подшипника и обрабатываем на заточном станке.

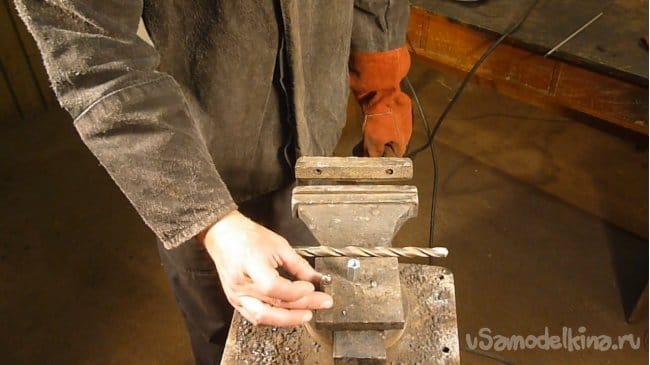

Для более плотного грунта делаем заостренную насадку. Для этого к гайке привариваем хвостовик сломанного или ненужного сверла.

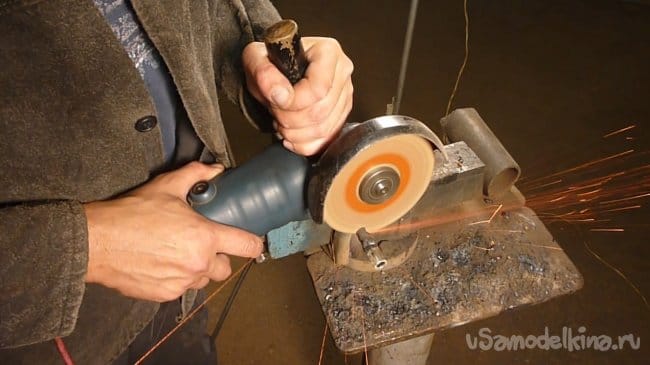

Обрезаем лишнее и обрабатываем на заточном.

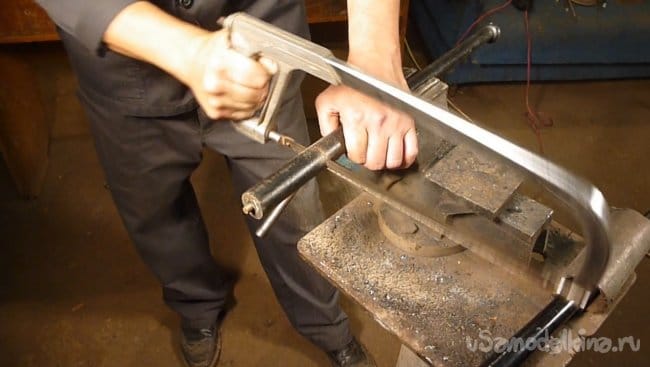

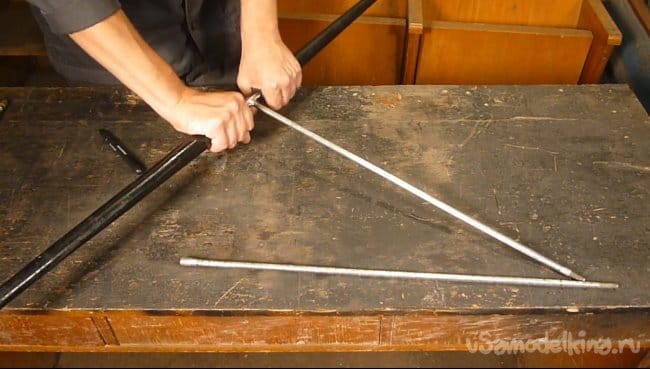

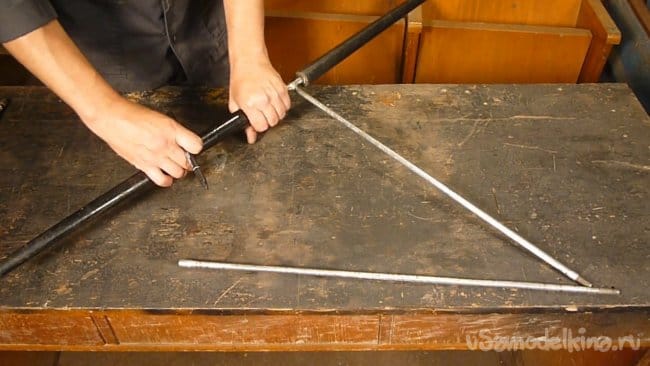

Для ручек щупа чудесно подошли ножки от телевизора советских времен. Вкручиваем, отмечаем нужный размер и обрезаем.

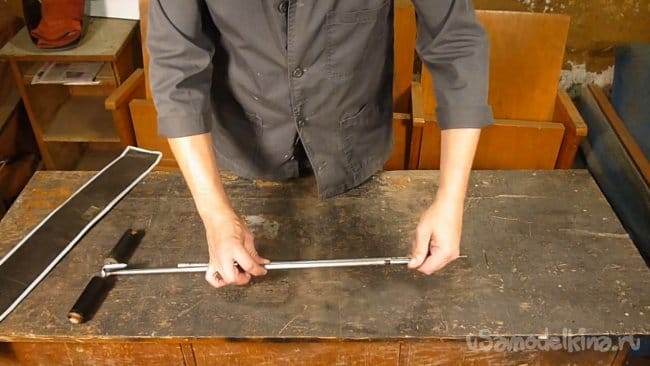

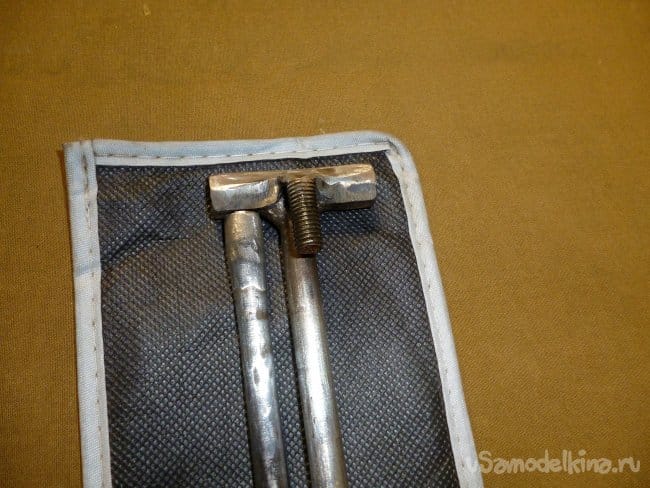

В процессе работы пришла мысль приварить еще одну резьбу между ручками, что бы не носить запасную насадку в кармане.

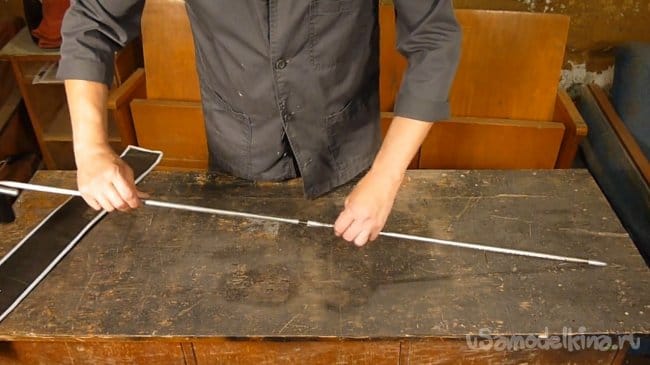

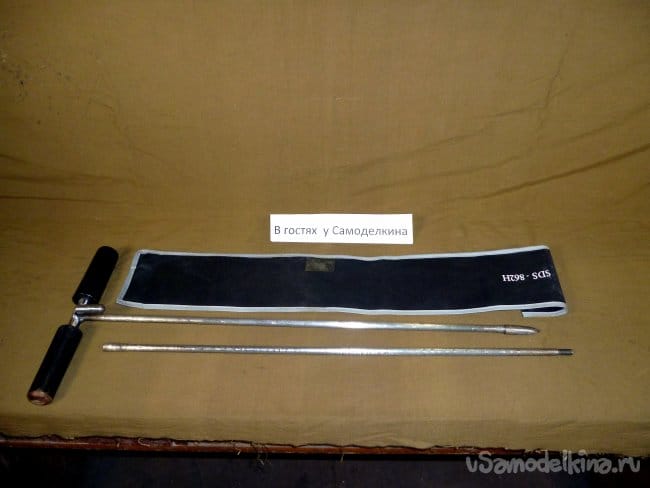

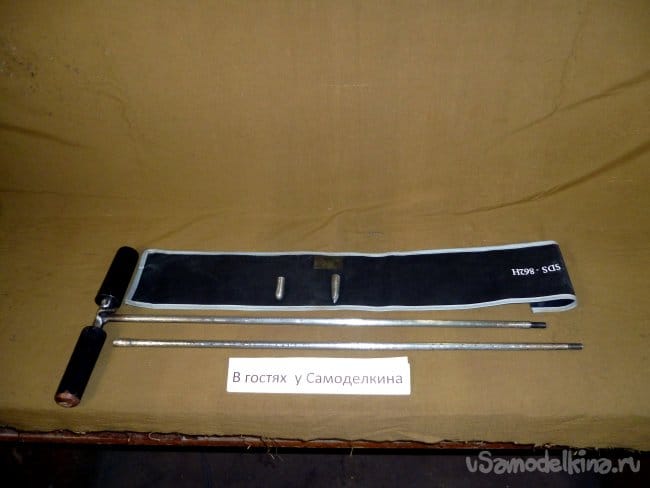

Красить щуп не стали, поскольку вряд ли какая краска на этом изделии долго продержится. А чехол долго валялся в мастерской но своего часа дождался.




Всем добра и удачи в работе.

Видео об изготовлении поискового щупа можно посмотреть здесь.
