    Простая протяжка для болгарки из труб





    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простой протяжки для болгарки из доступных материалов. При помощи такой протяжки можно легко и просто резать по прямой листовой материал. Кстати, резать можно фанеру, ДСП и другое древесный вариант, если поставить диск по дереву. Собирается все из квадратных труб, вы сможете сделать для себя протяжку нужной длины. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!

    Более детально ознакомиться с процессом изготовления можно на видео

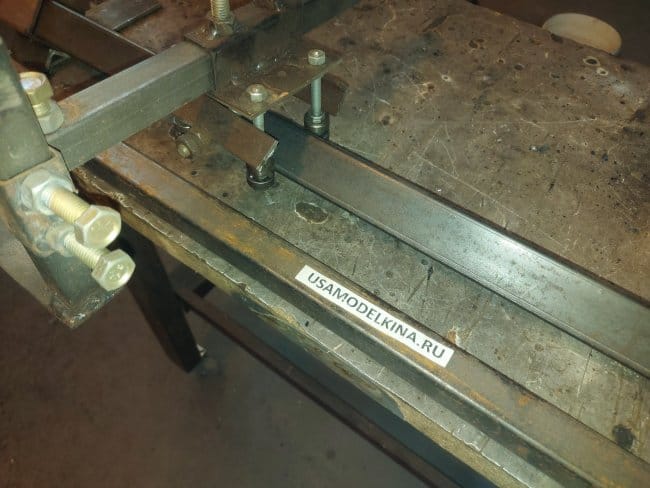

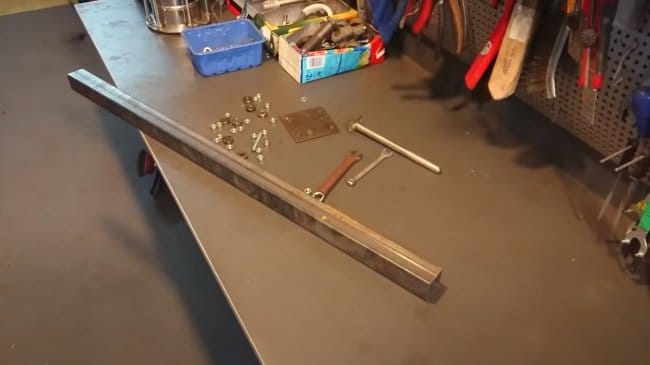

    Материалы и инструменты, которые понадобятся для самоделки:

    Список материалов:
    - ровная квадратная труба (для направляющей, «рельсы»);
    - радиальные подшипники (для роликов);
    - шпильки, гайки, шайбы, болты;
    - уголок;
    - стальные пластины.

    Список инструментов:
    - болгарка (УШМ);
    - сварочный аппарат;
    - дрель или сверлильный станок;
    - точильный станок;
    - рулетка, маркер;
    - угольник.

    Процесс изготовления самоделки:

    Шаг первый. Собираем каретку

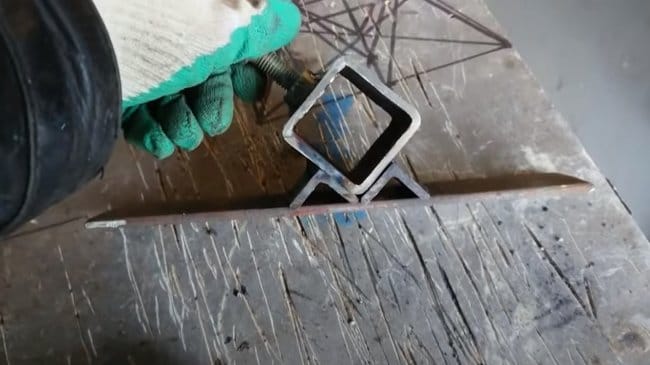

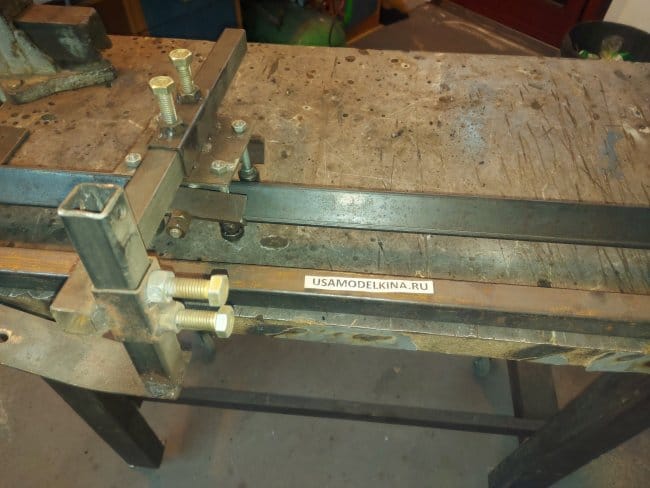

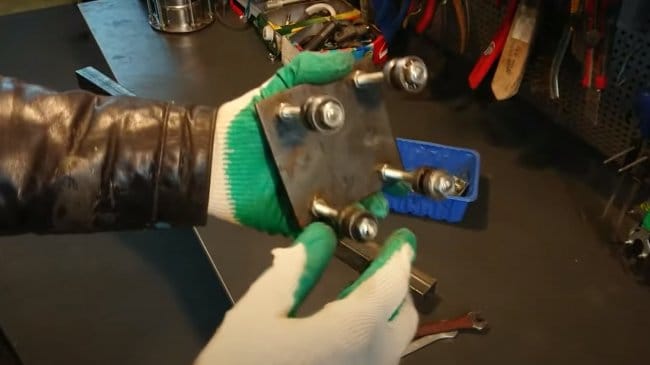

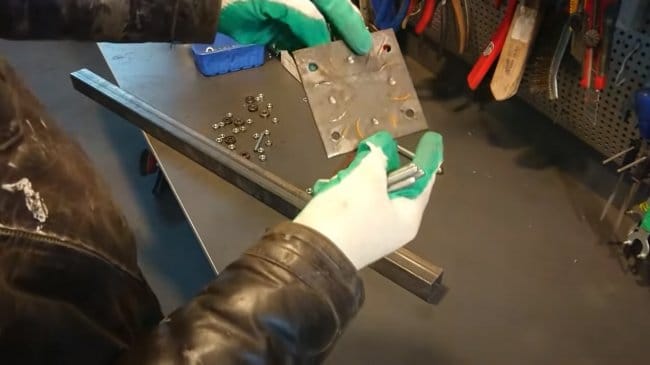

    Каретку для протяжки сделать очень просто, в качестве основы понадобится лист стали, на углах сверлим отверстия под шпильки. Места расположений отверстий берем в зависимости от диагонали вашей квадратной профильной трубы, ролики будут ездить по ребрам трубы.

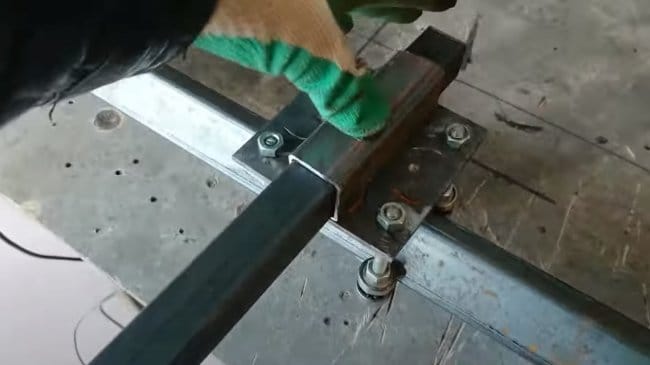

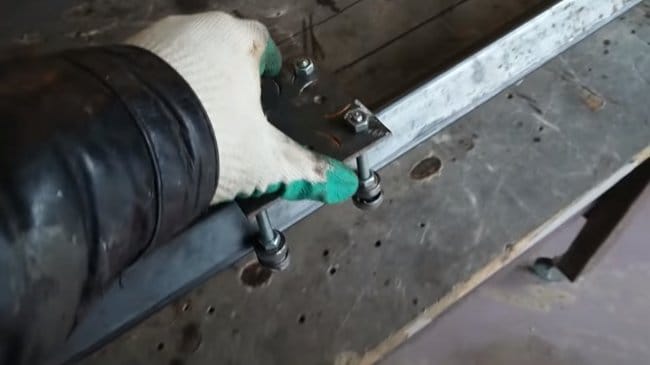

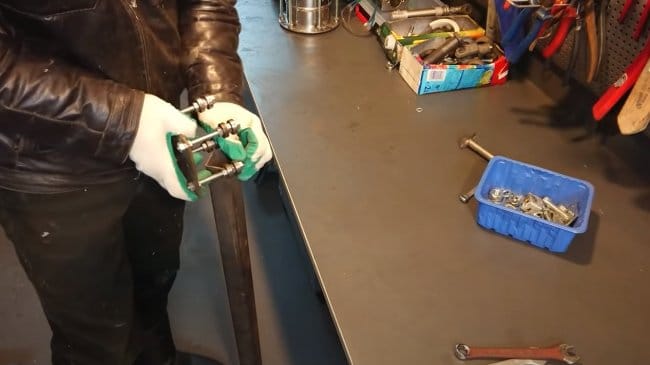

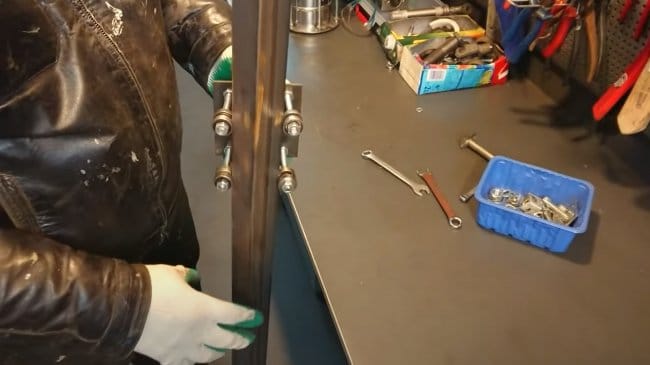

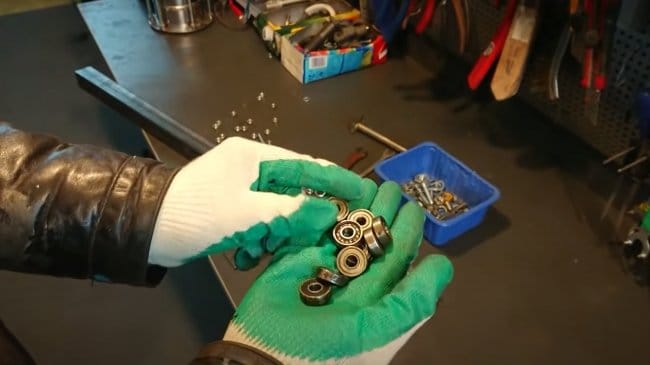

    Прикручиваем шпильки гайками к основе, а далее на шпильках устанавливаем радиальные подшипники, в нашем случае это старые подшипники от болгарок. Как итог, каретка должна без люфтов ездить по трубе, шпильки немного расходятся в стороны и сами прижимают ролики к «рельсе».

    Шаг второй. Крепеж для «рельсы»

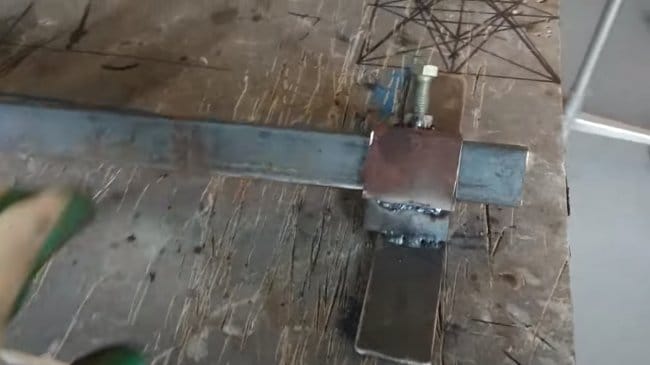

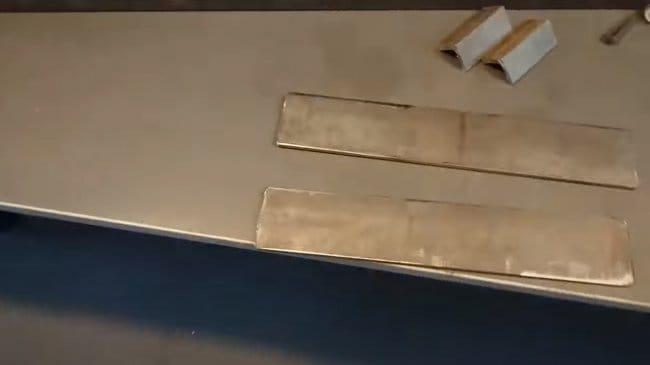

    Рельса должна будет стоять ребром вверх, делаем для нее опору из уголка и стальной пластины. А чтобы упоры можно было закрепить в нужном месте рельсы, привариваем гайки и теперь все можно зажать болтом. Такие крепежи можно прикручивать к столу саморезами или притягивать струбцинами.






    Шаг третий. Держатель для болгарки
    Делаем держатель для болгарки, болгарка должна иметь возможность регулировки по высоте, а также должно быть регулируемым расстояние от «рельсы» до болгарки. Из труб свариваем конструкцию в виде буквы «Т», к ней привариваем кронштейн для крепления болгарки. Для регулировки по вертикали и горизонтали отпускаем болты и отодвигаем конструкцию на нужное расстояние. К болтам можно приварить ручки, чтобы не использовать гаечные ключи.


    Шаг четвертый. Испытания

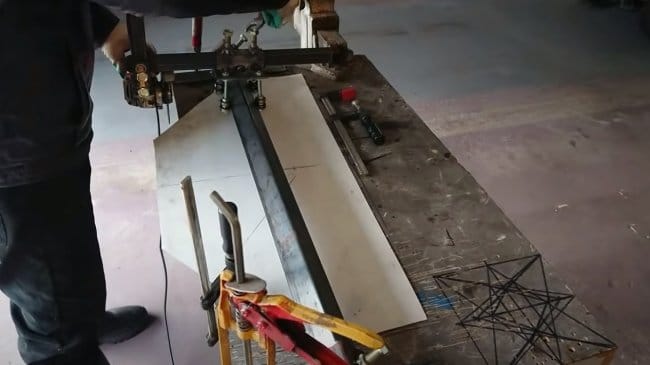

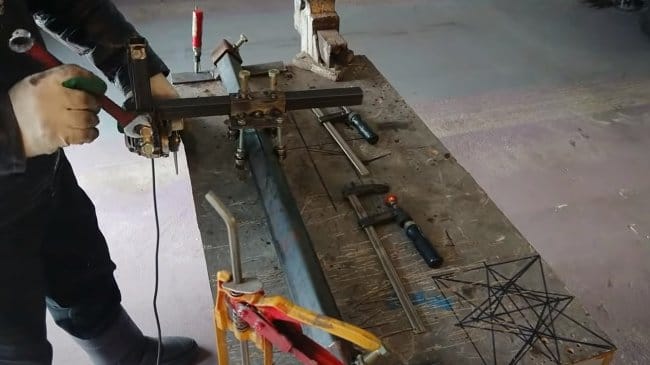

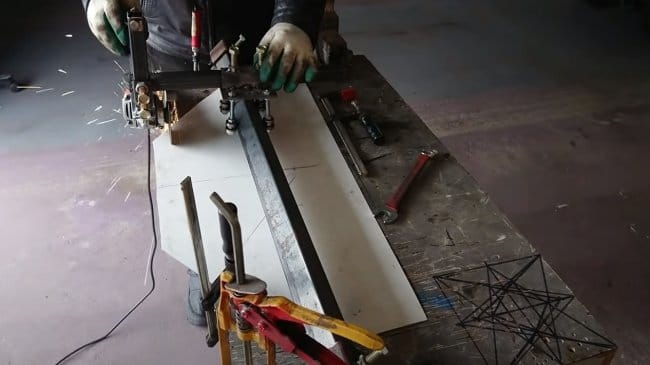

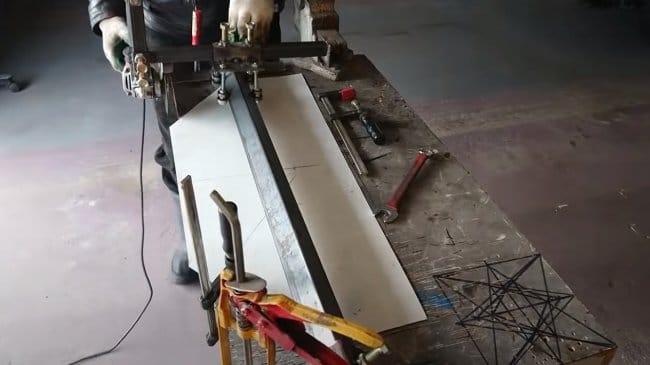

    Вот и все, крепим конструкцию на столе и можно резать листовой материал. Работает все отлично, легенько толкаем каретку, и болгарка делает свою работу.



    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
