    Простой пресс на 12 тонн из домкрата и швеллера




    Всем привет, сегодня мы разберем, как сделать мощный и при этом очень простой пресс на основе гидравлического домкрата. Для сборки машины понадобится швеллер, достать все прочие детали уже не составит труда. К такому прессу можно сделать самые разные шаблоны, чтобы выгибать нужные конструкции. Если самоделка вас заинтересовала, предлагаю ознакомиться с ней более детально!

    Материалы и инструменты, которые понадобятся для самоделки:

    Список материалов:

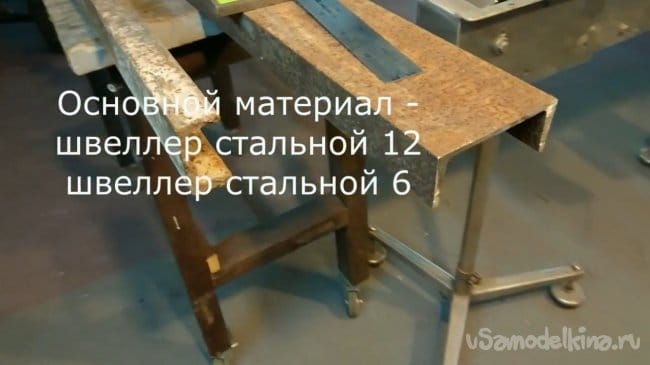

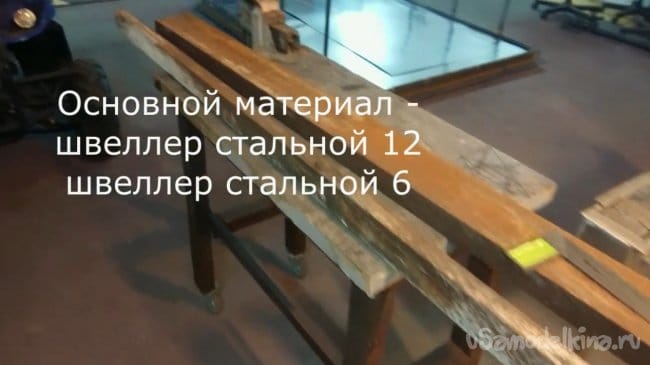

    - швеллер на 12 и на 6;
    - две мощные пружины (дверные или подобные);
    - кругляк на 14 или толще;
    - профильные трубы или уголок для основы;
    - стальные пластины;
    - гайки (или другие «уши» для пружин).

    Список инструментов:
    - болгарка УШМ;
    - сварочный аппарат;
    - сверлильный станок и сверло на 15;
    - рулетка, маркер, линейка.

    Процесс изготовления самоделки:

    Шаг первый. Режем швеллер и свариваем раму

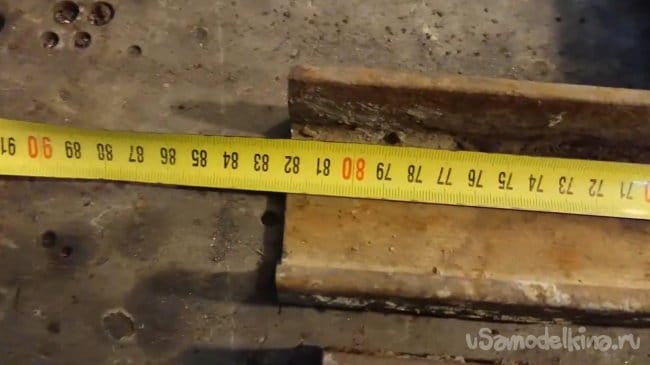

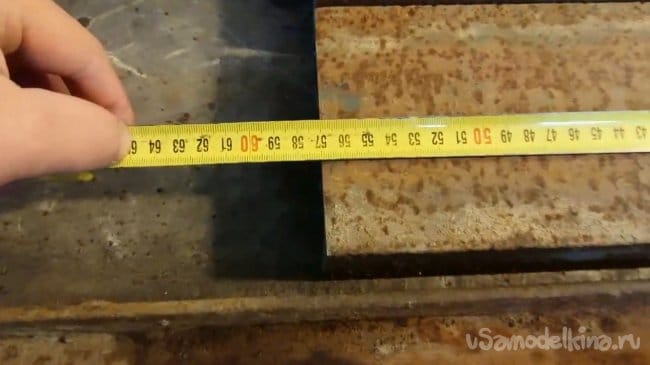

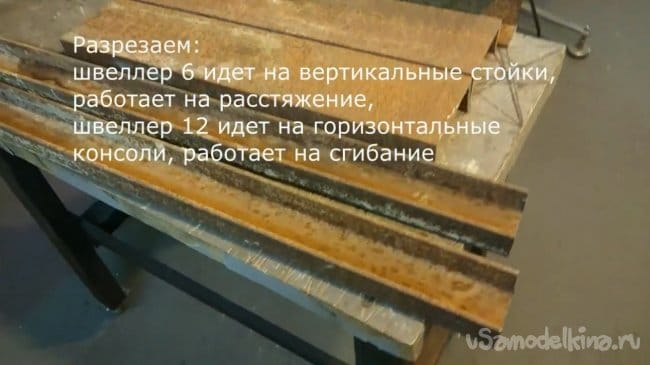

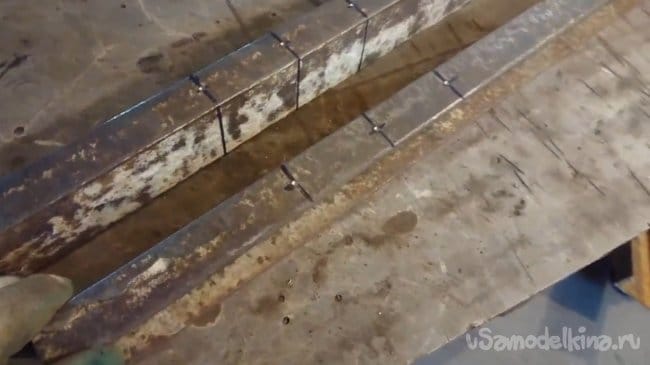

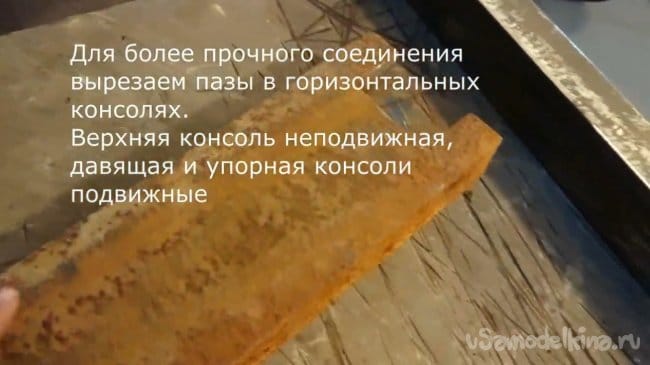

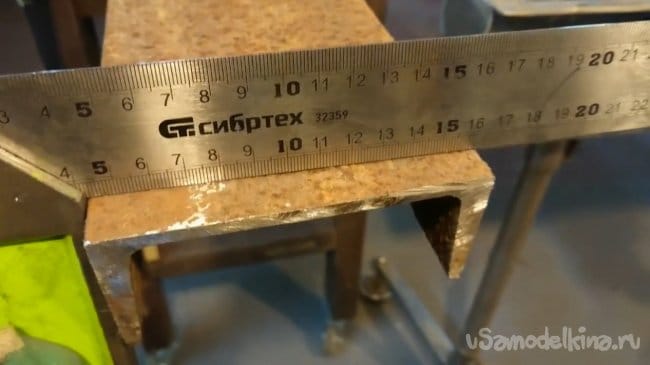

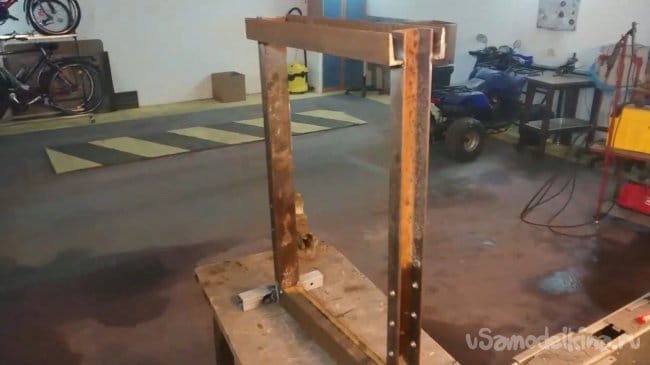

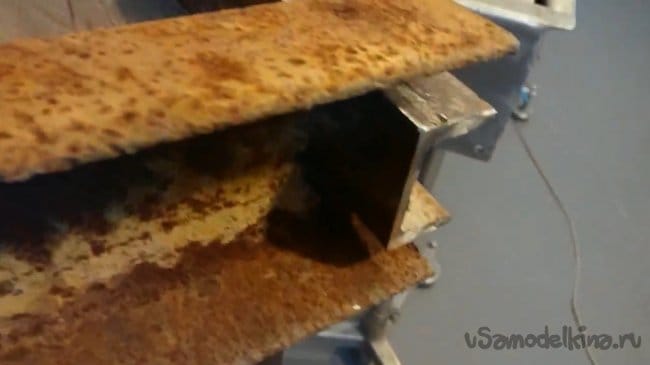

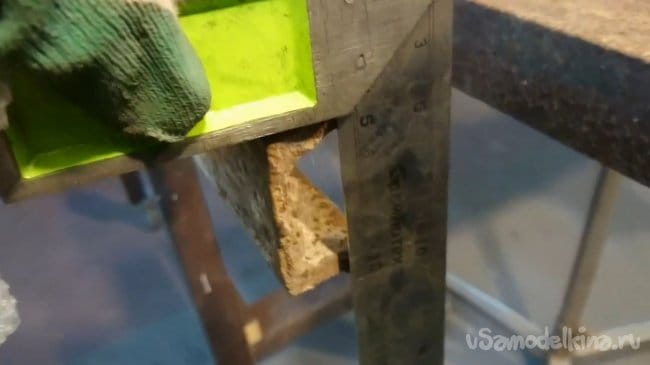

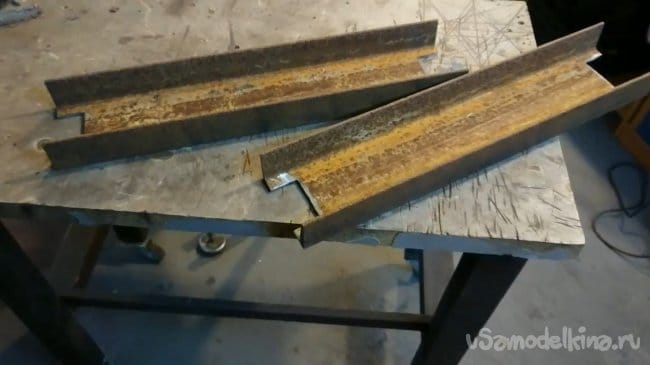

    Нарезаем швеллер для пресса, на стойки пускаем шестой швеллер, а на верхнюю консоль, опорную и давящую пускаем швеллер на «12». В швеллерах вырезаем пазы, как итог, надежно привариваем к стойкам верхнюю консоль, в нее будет упираться домкрат, поэтому все нужно делать надежно. Как вариант, можно просверлить отверстия и вварить в них крепкие оси.











    Шаг второй. Отверстия

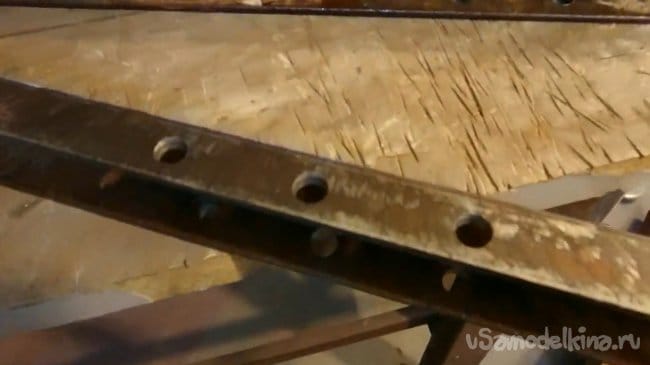

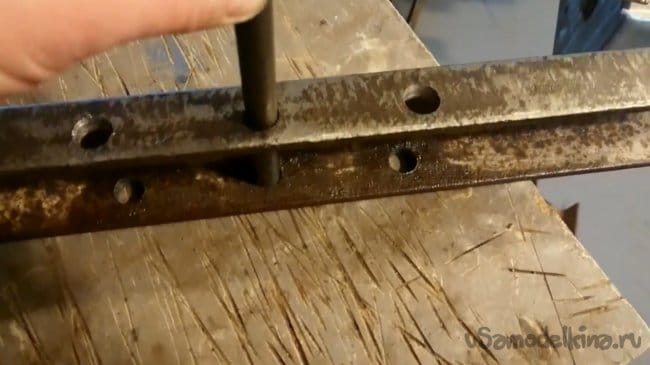

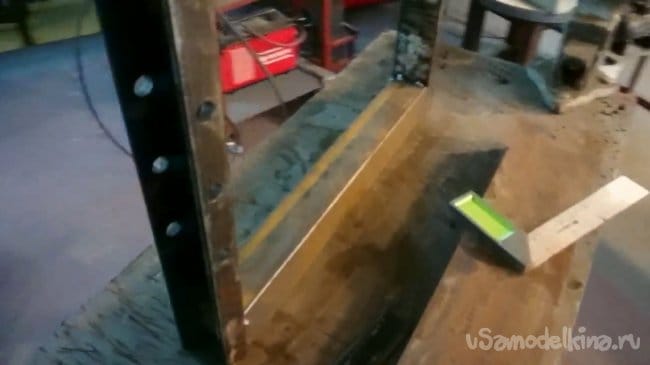

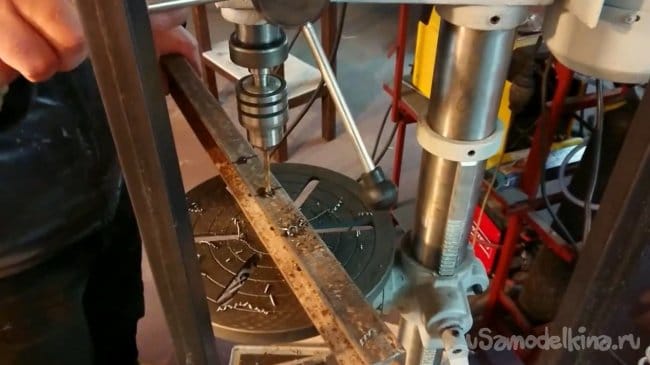

    В стойках сверлим ряды отверстий, диаметр выбираем такой, чтобы туда легко заходили выбранные оси. Как вариант, под кругляк на 14 можно просверлить отверстия на 15. На эти оси будет упираться упорная платформа, ее можно будет регулировать по высоте в зависимости от конкретного типа работ.

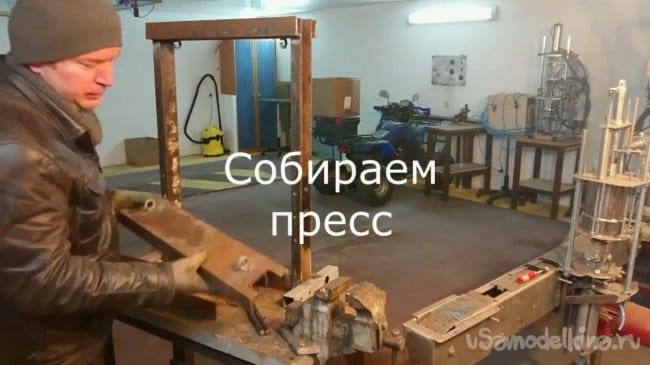

    Шаг третий. Сборка и испытания

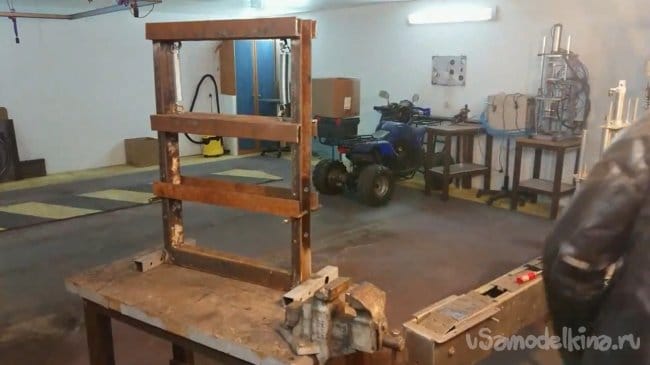

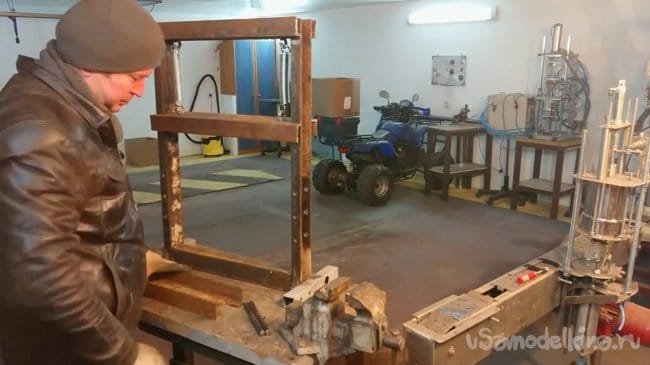

    В качестве основы привариваем к раме профильные трубы или уголок, тут важно получить большую площадь, чтобы машина во время работ не упала. Устанавливаем на нужную высоту упорную платформу, а также ставим давящую платформу. Нижнюю часть домкрата размещаем на давящей платформе, домкрат желательно прикрутить болтами, чтобы он не упал вам на ноги. Под шток домкрата к верхней консоли можно приварить кусок круглой трубы.

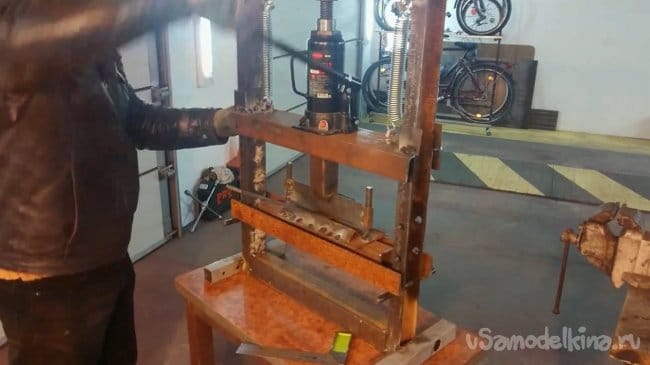

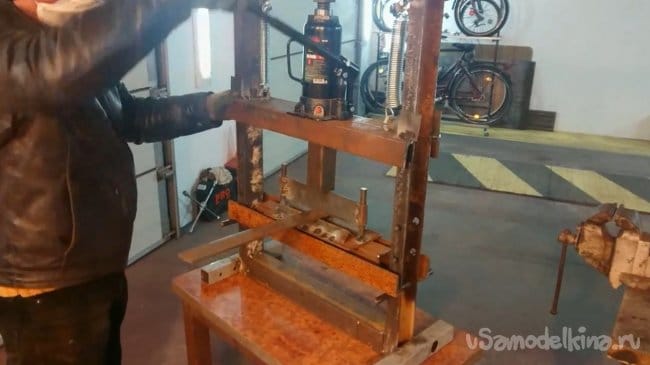

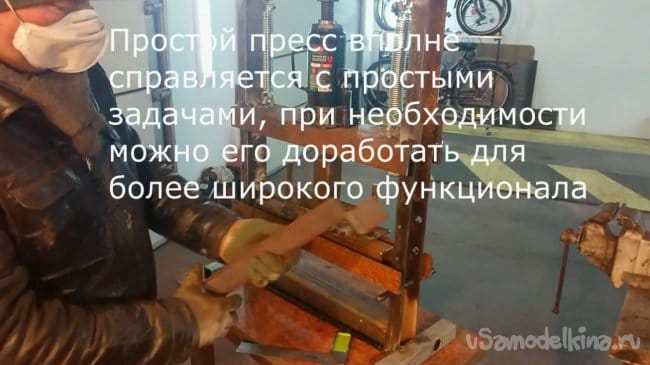

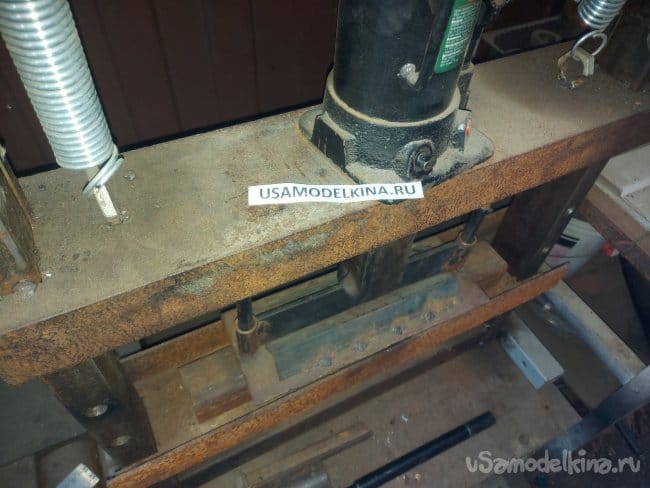

    В завершении устанавливаем пружины, которые будут поднимать нажимную платформу, и самоделку можно испытывать. В качестве эксперимента на шаблоне была согнута стальная пластина, самоделка работает отлично.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
