Простой пресс из домкрата

Простой пресс из домкрата

Очень часто в дома и мастерской требуется такая нехитрая вещица как пресс. Примеров очень много, начиная от домашнего приготовления пищи и заканчивая склейкой двух поверхностей под давлением. Я покажу и расскажу вам, как сделать простой ручной пресс из автомобильного домкрата.

В своей конструкции я буду использовать классический ромбовидный домкрат и деревянный корпус для пресса. Все это поможет мне создать усилие порядка 400-500 кг. Если использовать металлический каркас, то можно будет увеличить силу давления до 1,5-2 тонны. Ну а если использовать с хорошим металлическим корпусом гидравлический домкрат, то можно достичь усилия давления порядка 4-5 тонн.
Данная конструкция довольно проста и примитивна, думаю, её сможет повторить абсолютно каждый владелец гаража.

Для изготовления пресса понадобится
1- Ромбовый домкрат.
2- Деревянные заготовки.
3- Различные металлические уголки из строительного магазина.
4- Дрель.
5- Сверла.
6- Саморезы.
7- Маркер или ручка.
8- Линейка или рулетка.
9- Лобзик.

Приобрести домкрат .
Приобрести винтовой домкрат на 2 т можно перейдя по этой ссылке.

Приобрести гидравлический домкрат для гидравлического пресса на 10 т. можно перейдя по этой ссылке.


Изготовление пресса из домкрата.

1- Ну что не будем тянуть время и сразу же перейдем к сборке пресса из домкрата. Для начала понадобятся четыре одинаковые заготовки с размерами 30 см на 15 см и на 5 см.


2- В двух из них нужно вырезать паз, под раздвигающиеся части домкрата. Для этого нужно оставить метки похожие на те, которые изображены на фото ниже.





3- После того как мы разметили пазы на двух деревянных заготовках, следует при помощи специального сверла для вырезания круглых отверстий проделать отверстие в указанном месте (смотреть фото ниже).

4- Примерно так должно получиться у вас (смотреть фото ниже).

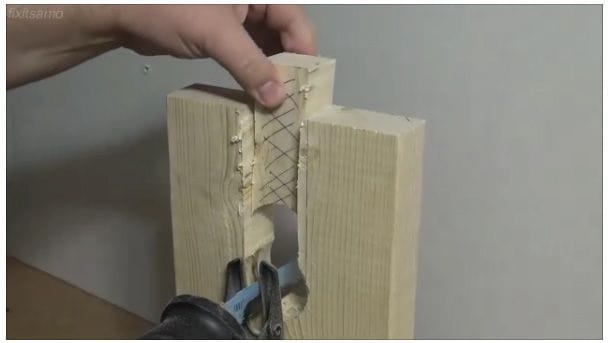

5- А далее при помощи ручного или электрического лобзика или простой пилы вырезаем по контору оставшуюся часть.


6- У вас должно получиться примерно, так как это изображено на фото ниже.

7- Теперь возьмём домкрат и зажмём его в тесках. В одной из его лапок верхней или нижней, при помощи обыкновенного сверла высверливаем четыре отверстия для крепления домкрата к корпусу.




8- После того как мы высверлили четыре отверстия в одной из лапок домкрата прикручиваем его к одной из деревянных заготовок. Прикручивать нужно к деревянной заготовке, которая без паза и ровно в центр. А прикручивать нужно на обыкновенные саморезы. И чтобы облегчить этот процесс рекомендую прикручивать при помощи шуруповерта.
[center]

9- А для присущей подошвы понадобится деревянный квадрат с размерами 10 на 10 сантиметров, а также понадобится металлическая облицовка для подошвы. Металлическая подошва нужна для того чтобы усилить деревянный квадрат.


10- Соединяем деревянный квадрат и металлическую облицовку.

11- Далее соединяем две заготовки при помощи саморезов.

12- После чего загибаем края металлической облицовки, так чтобы у вас получилась примерно, так как это изображено на фото ниже.


13- Прикручиваем к домкрату получившуюся подошву к домкрату, с помощью металлической полоски с двумя отверстиями. Она пропускается через домкрат и прикручивается к бруску саморезами.





14- Примерно так должно получиться и у вас (смотреть фото ниже).

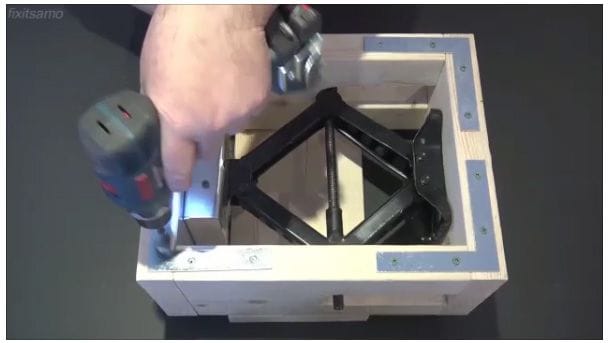

15- После чего нужно будет собрать корпус пресса. Соединять деревянные заготовки корпуса следует саморезами.




16- Так как у нас деревянный корпус то его стоит усилить. Усиливать деревянный корпус пресса будем при помощи алюминиевых пластин угловой формы (смотреть фото ниже). Таких пластин понадобится 8шт по 4 уголка на каждую сторону.



17- Пресс готов.

Тесты и выводы.
В место того как крутить данный пресс руками будем им пользоваться при помощи дрели или шуруповерта.

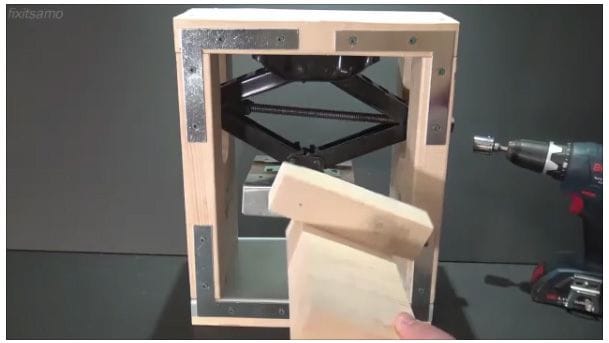

Ну а теперь давайте разберемся, как можно использовать данный пресс в хозяйстве. Один из таких вариантов это склеивание различных и всевозможных заготовок.






Или использовать его вместо тисков. Для зажима, каких либо заготовок для их обработки или спиливания.

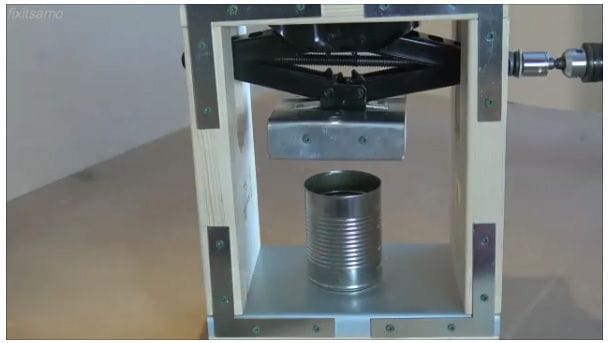

Также он отлично справляется с алюминиевыми банками.









В итоге у нас получился довольно мощный и практичный пресс, который обязательно найдет свое применение в хозяйстве. И заслужит место в вашем гараже. А также у вас есть замечательная возможность увидеть видео сборку данной самоделки.
