    Гравер становится микростанком


    Всем доброго времени суток! Гравер (все почему-то называют его «Дремель» независимо от марки производителя) вещь хорошая, и для мелких работ практически незаменимая, но иногда не хватает третьей руки или точности положения инструмента. Закрепить его конечно можно и в тисках, но удобства это не добавит, да и подручник не помешал бы. В общем родилась идея сделать станину, в которую можно быстро и легко установить бормашинку, и так же быстро её извлечь.

    Точнее идея зародилась немного раньше, когда я надумал сделать себе миниатюрную циркулярку для мелких работ, уже и движочек подобрал и сам диск пилы решил сделать из шпателя… И вот когда гравером с отрезным диском нарезал зубья на диске и возникла мысль- да вот же готовая циркулярка, нужно только добавить крепление и столик.

    Прежде чем приступать к разработке приспособы решил посмотреть, а что на этот счёт пишут в Интернете, не первым же я до этого додумался. Поисковик мне выдал множество вариантов, суть которых сводилась к разновидностям в фанерно-деревянном исполнении, или требующие 3D принтера. Первый вариант отмёл по причине его ущербности (как «времянка» или одноразовое приспособление ещё можно рассматривать, но я хочу делать для того, чтобы пользоваться не один раз), а второй- из-за отсутствия хитрого принтера (а заказывать детали мне религия не позволяет, тем более неизвестно, сколько раз будет меняться конструкция). Промелькнул один вариант с рациональным зерном, делала приспособу какая-то девушка для изготовления цепочек, вот у неё я позаимствовал идею подручника, соответственно доработав его.

    Для начала было решено использовать инструменты из штатного набора для гравера- пильные диски и оправки для наждачки, то есть сделать микроциркулярку, микронаждак и микрофуганок (с помощью этого станочка я собираюсь делать очень мелкие детали и заготовки). Пока опишу только циркулярку, которая мне нужна на данный момент, но в планах есть ещё масса идей различных приспособлений на основе сделанной станины.

    В качестве материала для изготовления станочка я использовал дюралюминиевые профили от карнизов, которые так и напрашивались на использование в качестве «конструктора» своими формами направляющих рельсов.

    Но довольно общих фраз, приступим к описанию конструкции, для изготовления которой нам понадобятся:

    Инструменты:
    1. Ножовка по металлу
    2. Напильники и надфили
    3. Дрель
    4. Набор свёрл
    5. Метчики М3, М5
    6. Коронка 51 мм.

    Материалы:
    1. Дюралюминиевые карнизы
    2. Крепёж для ПП труб ø50 мм.
    3. Шпилька М8
    4. Трубка ø12 мм
    5. Винты М3, М5
    6. Гайки М8 самоконтрящиеся
    7. «Барашки» М5
    8. Акриловый футляр компакт диска

    Диаметр корпуса моего гравера составляет 52 мм, поэтому крепёж труб пришлось расширить сначала коронкой, а затем крупной наждачкой, иначе застёжка не входила в зацепление.


    В начале я хотел собирать всю конструкцию используя в качестве основы складной верстак, и уже попробовал установить крепления 50 мм. труб, но прикинув, сколько времени займёт каждый раз собирать этот пазл, решил соединить всё в единое целое. Но считаю, что время потратил не зря, по меньшей мере это помогло определиться с размерами будущей станины, выбрать расстояние между хомутами (с учётом их «рельефа») и промерить высоту оси вращения шпинделя.

    Далее я отрезал 70 мм. кусок карниза

    В котором нужно сделать отверстие, в которое будет проходить резьба корпуса гравера на высоте 36 мм. от базовой плоскости (от поверхности верстака).

    Самоконтрящиеся гайки М8 очень хорошо вписались в нишу хомута

    Из алюминиевой трубки ø12 мм. нарезаем две пары дистанционных втулок

    Одна пара будет выдерживать расстояние между хомутами, а вторая- между крайним хомутом и профилем карниза.

    От шпильки М8 отрезаем две заготовки с учётом суммарной длины втулок и толщины перегородок хомутов и профиля, а так же высоты гаек (на всякий случай к расчетному размеру я добавил ещё 5 мм.). Пробуем собрать конструкцию:

    Настал черёд установки профиля. Сразу скажу- без подгонки размеров не обошлось, но это не повлияло ни на общие размеры, ни на прочность конструкции. Видимо ошибся при разметке, поэтому большое отверстие пришлось расточить на пару миллиметров в сторону, так что выглядит оно «вытянутым».

    так же пришлось вырезать и расточить мешающие части профиля.

    После предварительной сборки конструкция выглядела так:

    После установки гравера видно, что инструмент довольно органично вписался в приспособление (ну или наоборот), вентиляционные отверстия не закрываются, шпиндель находится над направляющими

    Итак, станина собрана, настала очередь «обвесов». Первой я решил сделать циркулярку. Опять же от профиля карниза (правда немного другого фасона) отрезал кусочек 200 мм.


    И убрал лишнюю полку, оставив направляющую только с одной стороны (отрезанная часть в дальнейшем ещё понадобится).

    Чтобы сделать вылет пильного диска максимальным, круглым напильником сделал проточку до плоскости столика.

    Разметил и просверлил отверстия 1,5 мм для проёма под пильный диск максимального размера (44 мм)

    А затем проточил проём сначала при помощи того же гравера с отрезным диском, а затем «довёл до ума» плоским надфилем.

    Чтобы установить столик на станину нужно было сделать стойки, и желательно с возможностью регулировки. Из радиатора для транзистора от какого-то немыслимого устройства я сделал две стойки, распилив его пополам и сделав прорези 5 мм под крепёжные винты.

    Главное, что радиатор сделан из крепкого дюраля, а не из мягкого алюминия.

    Из дюралевой заготовки толщиной 5 мм., бывшей когда-то основанием мебельной ножки, сделал прямоугольные гайки М5, устанавливаемые в направляющие столика

    Из этой же заготовки сделал крепёж- зажим для соединения стоек со станиной на фото видно, что ещё я срезал на угол боковую стенку профиля, где установлен гравер, посчитал что она будет мешать при работе. И ещё, для установки большого диска пришлось немного сточить внутреннюю сторону направляющей, но это не существенно- устанавливать в том месте крепёж всё равно не нужно.

    Устанавливаем столик на место станочек начинает приобретать узнаваемые очертания. Теперь нужно установить направляющую линейку. Её я сделал из отрезанного от этого же столика материала, в хозяйстве ничего не должно пропадать, тем более длина отрезка уже совпадает с длиной столика.


    отрезаем уголок и делаем из него направляющую. В творческом азарте не сделал фотографий изготовления деталей, но я думаю из следующего снимка и так понятно, что как устроено. Зажимные сухари с выточкой вырезаны из того, что я отпилил от радиатора, на расстоянии 3 мм. от внутреннего края выточки по центру просверлено отверстие и нарезана резьба М3.

    Конечно, можно было не устраивать «танцы с бубном», а просто немного обрезать сам столик, здесь я слегка перемудрил, но уже «что выросло, то выросло», переделывать не буду, а кто решит повторить всё равно будет делать по своему. Итак у меня получилась вот такая мини (микро) циркулярка:

    Осталось только приделать защиту пильного диска, для которой напрашивается материал футляра компакт диска подходящего по толщине и имеющего жесткость за счёт отформованного уголка на краях.

    Вырезаем от такого края защитный кожух по предварительно сделанному шаблону из картона и лобзиком вырезаем по намеченному контуру.

    Из остатков материала от мебельной ножки делаем кронштейн и круглую гайку с резьбой М5.

    Подробно описывать устройство защитного кожуха наверное не имеет смысла. Вся конструкция состоит из шпилькиМ5, на одном конце которой которой между двух гаек М5 (дюралевой и самоконтрящейся) с минимальным зазором размещён акриловый кожух защиты. Другой конец через дистанционную втулку крепится к кронштейну при помощи барашковой гайки.

    В сборе кожух защиты выглядит так:

    Отдельно хочу немного подробнее рассказать об оснастке (насадках с пильными дисками). Я опробовал две разновидности та, что поменьше идёт в различных наборах для гравера, большую покупал отдельно.

    То, что идёт в наборах не выдерживает никакой критики, диски сделаны при помощи штамповки и мало того, что они не имеют ни заточки ни развода, так ещё и «украшены» заусенцами с одной стороны.

    При пробном распиле диск уводит в сторону с заусенцами, и соответственно начинает клинить. К достоинствам таких дисков можно отнести их малую толщину (0,3 мм), рез получается тонким, и если удастся заточить, диск вполне приемлемый, тем более биение у них небольшое, чего нельзя сказать об оправке для больших дисков. Если сам комплект дисков нареканий не имеет, то оправка требует доработок. Во первых- хвостовик, зажимаемый в цангу, в самом начале имеет конусность и не хочет влезать в отверстие (пришлось отпилить около пяти миллиметров), но будучи вставленным зажимается на пределе затяжки цанги. Во вторых- посадочный диаметр диска 6,35 мм (подозреваю, что имеет посадку с минимальным зазором) крепится на оправку простым винтом М6 (ø6 -0,2 мм), (на фото- зазор со «штатным» винтом, видимый невооруженным глазом) из за чего возникает биение диска, и соответственно вибрация.

    Проблему устранил заменой штатного винта на винт с «шейкой», которая за счёт небольшого конуса устраняет зазор и биение.

    О диске собственного изготовления и заточке маленького диска я постараюсь рассказать в следующей статье о приспособлениях к граверу, так что «продолжение следует», а пока предлагаю посмотреть ролик с демонстрацией работы циркулярки.

    Предвижу скептические замечания, что таким станочком только спички да зубочистки делать. Отвечу сразу- да, планирую делать рейки с толщиной спички и даже тоньше, и доски на ней распускать не собираюсь.

    На этом разрешите откланяться, до новых встреч.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Миниатюрный барабанный шлифовальный станок своими руками

    Комбинированный мини станок (циркулярка и гравер) своими руками

    9.5
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.1
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.96 из 10 (голосов: 8 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    23 комментария
    Александр Захаров
    Korolev,
    А еще "болгаркой" у нас называли электрокар с тележкой!
    R555
    Валерий,
    И, хотя сейчас читаю, что они были под маркой "Элтос", но я хорошо запомнил надпись "Спарки"
    А вот теперь я вспомнил, что у меня была очень давно "болгарка", у нас тогда их чаще называли "отрезная машинка", именно "Спарки". И специально внимательно разглядывал этикетку, интересовало, где изготовлено. А наклейка уже была затёрта частично-не разберёшь. И у ребят знакомых спрашивал, тоже не сказали внятно. Про "Элтос" не знал.

    Но не суть важно. Работала машинка без отказов, долго и много, причём резали мы ей не только сталь, но, бывало, дерево (что, конечно, нельзя. Ох и дымарь помню шёл! xaxa ). А потом я прикупил алмазный диск. И стали им штробить кирпичные стены, заборы, шлакоблоки под провода. По скорости часто получалось быстрее, чем специальной насадкой к перфоратору. И в бетоне делали так иногда. Несколько лет работала в напряжённом режиме, даже щётки не меняли ни разу. Потом продал знакомому, он дом тогда строил. Так и сейчас работает, специально сегодня звонил, узнавал. goodgood
    Кто не ошибается, тот не делает ничего.
    Валерий
    Цитата: R555
    Надо будет Ф. Киркорову позвонить, может он растолкует про этот инструмент

    Не надо.)))). Я впервые увидел этот инструмент ещё пацаном в 80-х. У нас за деревней проходит нефтепровод "Дружба" и на нём проводились работы. Привлекло меня огромное количество искр, конечно)))). Я такого не видел раньше... Вот и заинтересовался. Тогда рабочие называли это "болгарскими труборезами". И были они именно "Спарки"... Надпись была на них такая. И, хотя сейчас читаю, что они были под маркой "Элтос", но я хорошо запомнил надпись "Спарки", потому что у друга была фамилия Спарчук, и мы его называли "Спарк"...
    Але нови ностра алис!
    Хатуль Мадан Автор
    Korolev,
    -Моя - стройная, как степная газель.
    -А моя - ласковая, как лань.
    -Моя - тоже, та ещё скотина!

    -Англичанин- моя стройная, как тростинка
    -Француз- а моя- как соломинка
    -Русский- ну уж нахер, чтобы я свою жену в постели с граблями искал
    pogranec,
    интересует, почему "болгарка", а не "болгарин"-)))))
    Как определить, кто перед тобой- заяц или зайчиха? Очень просто, надо зверя пугнуть, и если побежал,значит самец, а если побежала, то самка. smile
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    feonor12
    Цитата: Korolev
    Как вариант:

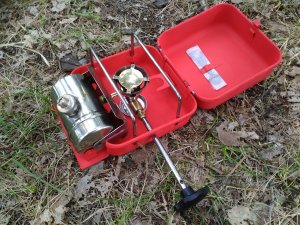

    Ага. Есть у меня примус, ПТ-1 называется. Расшифровывается как Примус Туристский (да, именно туристский а не туристический, на паспорте так и написано), но наш народ шустро прозвал его 3,14*дец туристу xaxa


    Это после реставрации если что, не заводская краска.
    Korolev
    pogranec,
    Русский - человек, а русская - водка
    Русская-то она русская, но на пол валит любого человека, независимо от национальности и пола! drinks
    P.S. После приёма на грудь изрядного количества, очень часто человек перестаёт быть человеком ...

    feonor12,
    УШМ - угловая шлифовальная машина
    Как вариант: Убийственно Шустрая Машинка! smile
    pogranec
    Дополню список:
    Русский - человек, а русская - водка taunt
    Korolev
    Хатуль Мадан,
    Испанец — человек, а испанка — грипп
    -Моя - стройная, как степная газель.
    -А моя - ласковая, как лань.
    -Моя - тоже, та ещё скотина! xaxa
    Korolev
    Хатуль Мадан,
    Испанец — человек, а испанка — грипп
    А вот житель Непала, это человек, сделанный непальцем и непалкой! А в (на) Украине мужчина - чоловiк, а женщина - нет, она жiнка! xaxa
    Хатуль Мадан Автор
    Korolev,
    Испанец — человек, а испанка — грипп; американец — человек, а американка — бильярд и тюрьма; индеец — человек, а индейка — птица; кореец — человек, а корейка — еда; болгарин — человек, а болгарка — инструмент; финн — человек, а финка — нож; литовец — человек, а литовка — коса; поляк — человек, а полька — танец; швед — человек, а шведка — пила; чехи и вьетнамцы — люди, а чешки и вьетнамки — тапки. И только белоруска — человек, а белорус — трактор!!!
    И ещё москвичка- человек, а "Москвич"- ведро с болтами. yahoo
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    Korolev
    pogranec,
    почему "болгарка", а не "болгарин"
    Возможно, именно потому, что УШМ (машина)? Хотя от старых работяг иногда слышу и "болгарин", и у меня поначалу возникала мысль, что это какой-то другой инструмент! smile
    feonor12
    pogranec,
    Ну УШМ - угловая шлифовальная машина, она, поэтому наверное.
    pogranec
    feonor12,
    Про болгарку я знал, но больше интересует, почему "болгарка", а не "болгарин"-)))))
    feonor12
    Цитата: R555
    Вот ещё бы выяснить, кто это ввёл в обиход понятие "Болгарка" вместо УШМ?

    Русское разговорное название этого инструмента — «болгарка» — возникло в СССР в 1970-х годах, когда здесь появились первые его образцы, выпущенные именно в Болгарии[3], на предприятии «Спарки Элтос» под торговой маркой «Eltos» в городе Ловеч[4]. Сейчас слово «болгарка» можно встретить даже на ценниках в магазинах. Иначе как в странах бывшего Советского Союза такое название этого инструмента нигде не употребляется[5].
    Korolev
    R555,
    А с немцами у меня ассоциация возникла по типу "Дремель"- "Опель", "Хенкель" и так далее...
    "Крендель", "фуфель", и так далее... smile
    Что-то я не слышал (не видел), что болгары серьёзно занимались производством электроинструмента
    Болгария - основной поставщик ручного электроинструмента (и не только) в СССР, в советкие времена. yes
    R555
    Валерий,
    Цитата: R555
    Дремель, мне кажется происходит о немецкого, который я уже начинаю забывать без общения с немцами...
    П. С. Валерий подправит, если что я не так написАл.
    Найн! Дас штимт нихт! lol
    Я всё-таки решил выяснить этот момент. Оказывается, "Дремель"- это изначально американская фирма. А с немцами у меня ассоциация возникла по типу "Дремель"- "Опель", "Хенкель" и так далее...

    P. S. Вот ещё бы выяснить, кто это ввёл в обиход понятие "Болгарка" вместо УШМ? Что-то я не слышал (и не видел), чтобы болгары серьёзно занимались производством электроинструмента. Соки, вина их пил раньше охотно, это да. smile

    Надо будет Ф. Киркорову позвонить, может он растолкует про этот инструмент xaxa
    Кто не ошибается, тот не делает ничего.
    pogranec
    Хатуль Мадан,
    90% на instructables пишут DREMEL, и не важно какой фирмы инструмент
    Хатуль Мадан Автор
    Валерий,
    Только от россиян слышал. У нас - гравёры, или "бормашинки"...

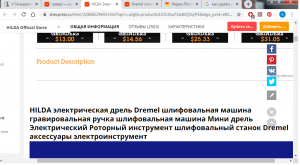

    Китайцы тоже этим грешат, если на Али набрать в поисковике "гравер", вылезет куча предложений типа такого:
