    Сверлильный станок для сверления печатных плат



    Здравствуйте! Пожалуй поведаю вам вот такое устройство для сверления печатных плат которое облегчит роботу создания печатных плат которых я делаю очень много, и сверлить в ручную тонкими карбидовыми сверлами менее 1 мм, это становиться большим испытанием. Так-что решился и сделал за 2 дня. Значит, давайте я расскажу что я взял для данного станка. Думаю проблем с материалами не будет. Если у вас нет нужных компонентов то их можно купить конечно же, или найти на помойке и металлоломе. Начнем!

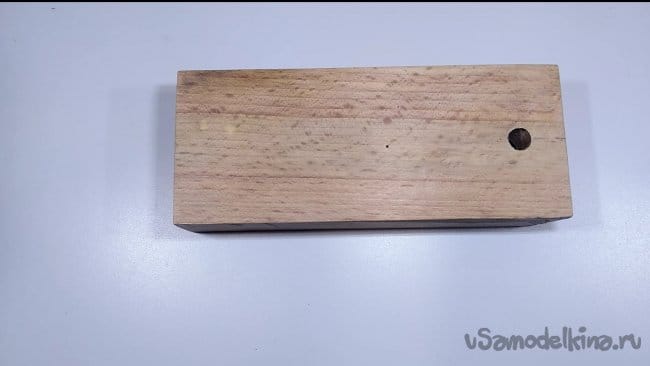

    Первым что будем использовать это дубовый брусочек размерами 150х60х27 мм, его можно заменить на любой, даже ламинат, но тогда нужно будет поиграться с крепление главной направляющей.

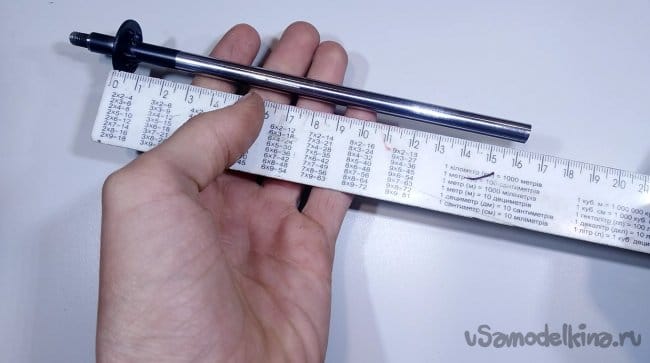

    Вторым это направляющая на которой будет ходит каретка с двигателем, стопорная каретка, ну и вообщем будет опускаться двигатель чтобы сверлить, соответственно. Также на направляющую я приварил шайбу чтобы был упор для закрепления ее на основание.

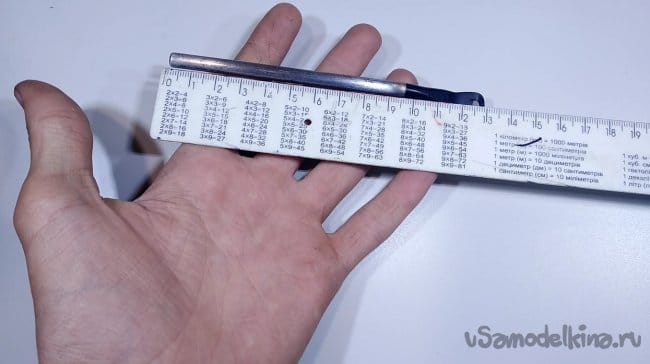

    Рукоятка. Сделана из проволоки 5 мм, которую согнул, сплющил на конце и высверлил отверстие под шпильку М3. Данная проволока была взята от потолка автомобиля ваз 2107.

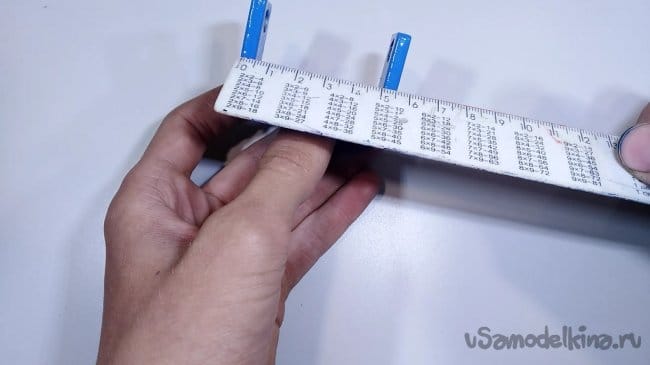

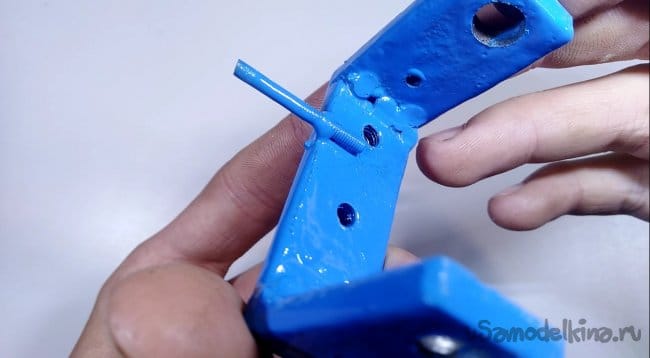

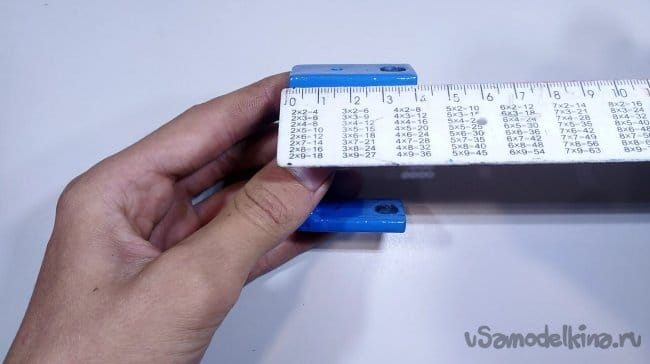

    Вот и движущая каретка которая сделана из полосы 4х20 мм, здесь проделаны нужные отверстия под большую направляющую и маленькую про которую в следующем фото поговорим. Также на самой большой части каретки проделаны два отверстия и нарезана стандартная резьба М5 для крепления уголка для электродвигателя. На той же большой части приварено небольшой обрезок болтика М3, ну и сама конструкция сварена полуавтоматическим сварочным аппаратом.

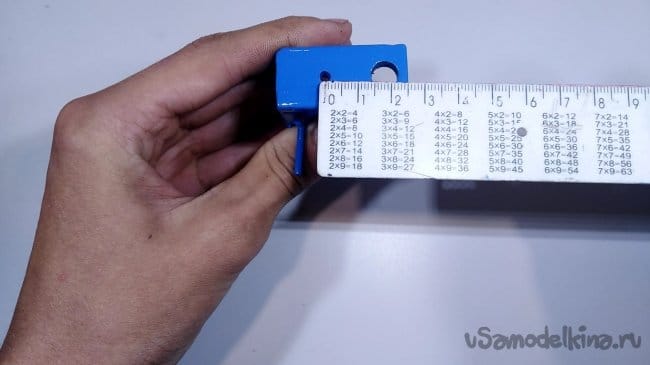

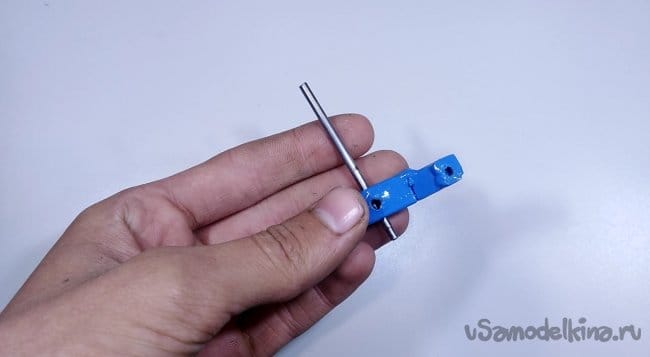

    Вот и стопорная направляющая которая задает шаг хода главной каретки. Был взят квадрат 10х10 мм в котором просверлено отверстие под направляющую 3 мм и под фиксирующий винт М3,5 можно брать и М3 просто у меня не было такого метчика. Далее до квадрата была приварена гайка которая доработалась напильником и плавно ходила по направляющей, тут могут быть даже большие люфты, здесь ничего не мешает. А теперь к этой гайке приварена еще маленькая под М3 на которую закрепляется рукоятка.

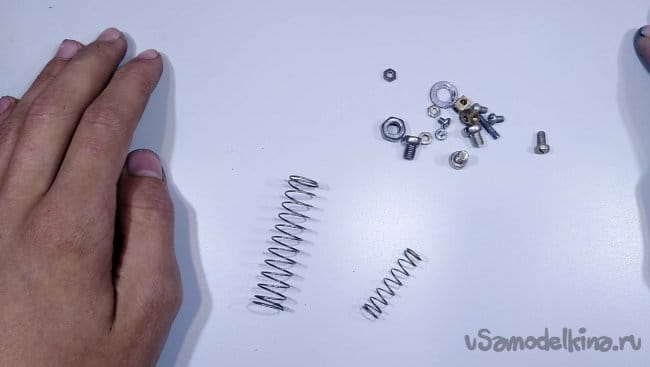

    Ну и мелочь для сборки.

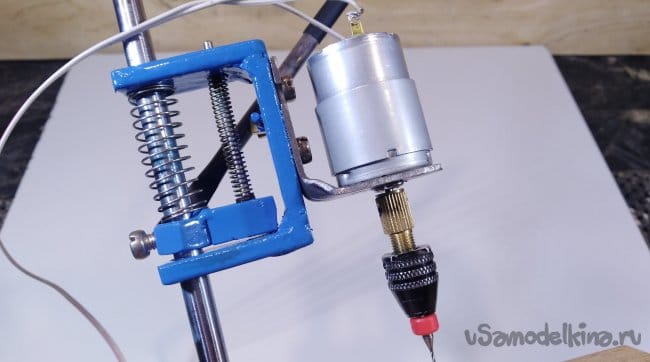

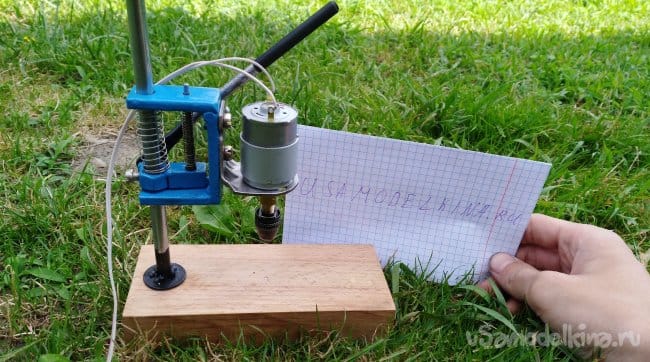

    А теперь сама сборка, про которую я не буду рассказывать а просто покажу это фото.

    Приношу огромную благодарность за просмотр данной статьи, надеюсь чем-то помог. Не судите строго потому что делалось из того что было, абсолютно ничего не было куплено для этой самоделки, все из подручных средств. Также можете посмотреть видео если было что-то непонятно. Всего хорошего!
