Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

• При пайке электронных схем и ремонте электронных устройств зачастую не хватает, как говорится, третьей руки- надо что то подержать или подсветить и т.п. Держатель «третья рука» представляет собой штатив с зажимами для печатной платы, может оснащаться увеличительным стеклом и подсветкой рабочей зоны. Предназначено для повышения удобства и безопасности при паяльных работах с печатными платами. Данное устройство позволяет закрепить плату и расположить ее под любым углом необходимым и нужным в этом случае. При желании можно воспользоваться подсветкой и линзой для детального обзора электронной платы.

• Давно собирался приобрести такое приспособление чтобы улучшить процесс пайки. Поглядел цену по разным сайтам и понял что такое устройство с подсветкой и увеличительным стеклом обойдется больше тысячи рублей. Решил сделать это устройство своими силами. При изготовлении третьей руки хотелось обойтись без значительных слесарных работ по металлу, поэтому вместо металлических штативов в качестве держателей платы, светильника и увеличительного стекла применил гибкие стойки из металлорукава от светильников из магазина Fice price за пятьдесят рублей. Эти лапы можно изгибать во все стороны и они достаточно жестко удерживаются в пространстве.

В этой статье я расскажу как самостоятельно сделать держатель «третья рука» для пайки электронных плат.

Весь процесс изготовления посмотреть в видео:



Донорами при сборке третьей руки послужили два светодиодных светильничка.
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат


Перечень инструментов и материалов
-отвертка;
-нож или ножницы;
-паяльник;
-тестер;
-клеевой термопистолет;
-кембрик;
-светильники светодиодные с гибкой ногой-2 штуки;
-зажимы крокодил-2 штуки;
-зарядное устройство от сотового телефона;
-увеличительное стекло;
-баллончик от дезодоранта.

Шаг первый. Разборка светильников.
Основой устройства служит светильник с семью светодиодами. Наша задача- установить на него дополнительные лапы для крокодилов (держать саму печатную плату) и лапу для увеличительного стекла.

Разбираем светильник с одним светодиодом. Сам светильник пригодится в качестве брелка или карманного фонарика. Гибкий штатив от него разрезаем на три части.
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Шаг второй. Изготовление третьей руки для пайки.
На два отрезка штатива надеваем зажимы крокодил, обжимаем пассатижами и закрываем место соединения отрезком кембрика или термоусадкой.
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Затем сверлим в корпусе светильника с семью светодиодами три отверстия для установки дополнительных штативов(диаметр сверла подбираем чтобы лапы туго входили в отверстие).
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Вставляем лапы в корпус светильника и с внутренней стороны приклеиваем с помощью клеевого пистолета.
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Оправу для увеличительного стекла сделал из кольца вырезанного их алюминиевого баллончика дезодоранта. Кольцо прикручено винтом к лапе. Стекло термоклеем фиксируется в оправе.

После припаиваем провод от зарядного устройства телефона к кнопке и выводу на светодиоды учитывая полярность. Таким образом подсветку можно питать или от батареек или от зарядного устройства.

Я применяю это устройство в стационарных условиях поэтому батарейки вынул из корпуса. Но чтобы держатель для плат был устойчивым поместил вместо батареек кусок свинца обернутого изолентой.
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

Шаг третий. Испытание приспособления.

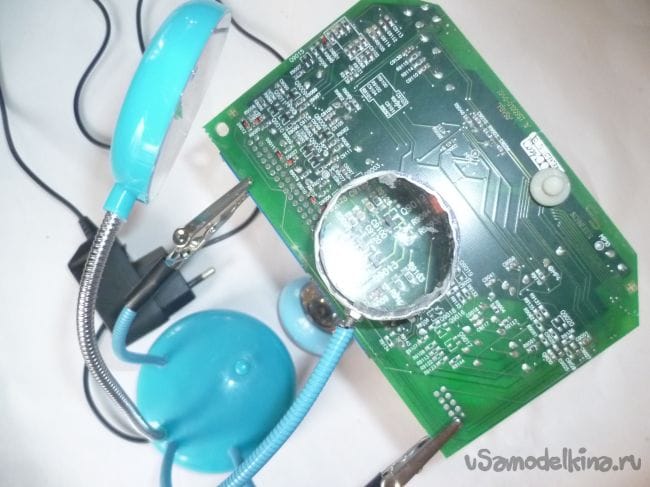

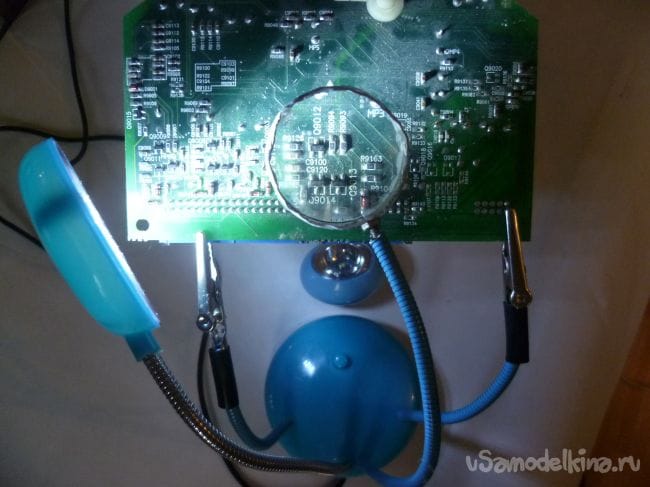

Испытание держателя для пайки печатных плат показало, что можно крепить платы как небольших размеров, так и значительных. Гибкие лапы позволяют удобно расположить плату, подсветить нужный участок и при необходимости рассмотреть с помощью увеличительного стекла. А так напоминает какого то четырехлапого дракончика. На мой взгляд и выглядит устройство поэстетичней в отличие от брутальных металлических собратьев.
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат
Как сделать быстро и недорого держатель «третья рука» для пайки электронных плат

На всю переделку ушло около часа свободного времени и 110 рублей (светильники 2х50=100р. и зажимы крокодил 2х5 р.). Зарядное устройство бесплатно- валяются в каждом доме от старых телефонов, увеличительное стекло от старого фильмоскопа.
