    «Третья рука» для пайки своими руками



    Здравствуйте друзья радиолюбители и посетители сайта "В гостях у Самоделкина", иногда при пайке плат и другого подобного, возникает необходимость придержать спаиваемую деталь, чтобы она не двигалась. И чтобы облегчить пайку я решил показать Вам как сделать "Третью руку" для пайки различных плат и микросхем. Зажимы данной "Третьей руки" выполнены из пластика, что делает их диэлектрическими. " Третья рука " будет закреплена на основании из ДВП на которое можно будет прикреплять разные приспособления для пайки такие, как: держатель паяльника, катушка с припоем, подсветка, лупа, ну и многие другие которые Вы захотите прикрепить. Достоинства данной конструкции " Третьей руки " заключаются в : простоте изготовления; доступные материалы; Зажимы будут выполнены из пластика, что необходимо при пайке схем с напряжением.

    - Листовая сталь толщиной 3 - 3.5 мм
    - Болгарка ( УШМ )
    - Дрель или сверлильный станок
    - Шпилька М8 длиной 100 мм
    - Шпилька М8 длиной 60 мм
    - Гайки М8
    - Сварочный аппарат
    - Болты М4
    - Гайки М4
    - Листовая сталь толщиной 2 мм
    - Маленькие пластиковые зажимы ( куплены в ближайшем магазине )
    - Саморезы 25 мм
    - Свёрла

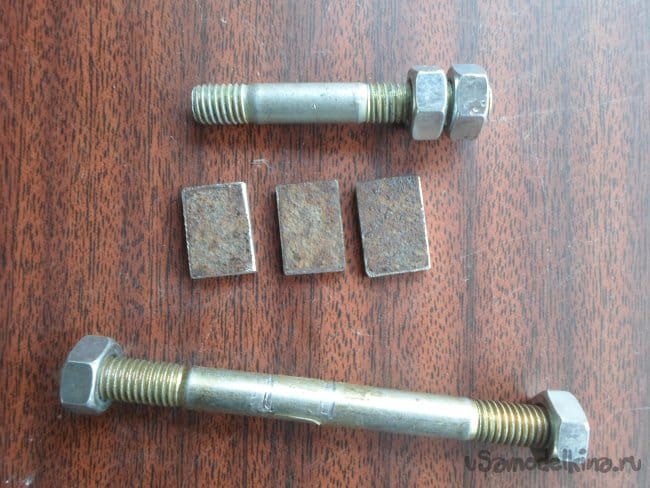

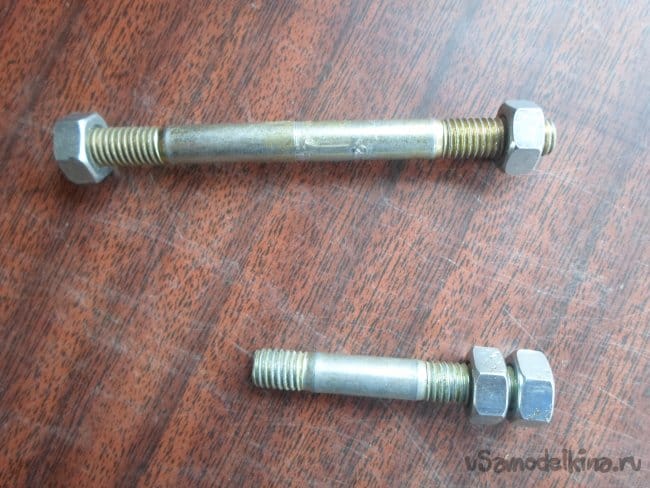

    Ну что приступим, возьмём вот такие шпильки М8, длина первой 100 мм, второй 60 мм и гайки к ним.



    Далее берем и из листовой стали толщиной примерно 3 - 3.5 мм с помощью болгарки вырезаем вот такие заготовки размерами : Две из них 17 * 20 мм, а третья 17 * 23 мм.

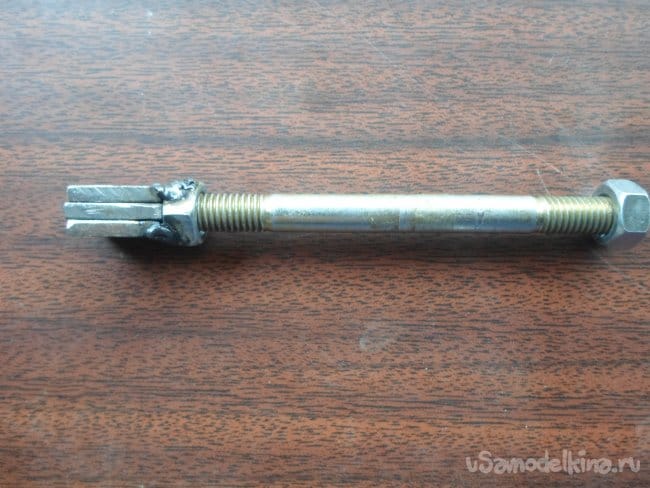

    Следующим шагом берём на шпильку длиной 100 мм накручиваем гайку и привариваем заготовки по краям размеры которых 17 * 20 мм, зажав между них третью заготовку ( её приваривать не нужно! )

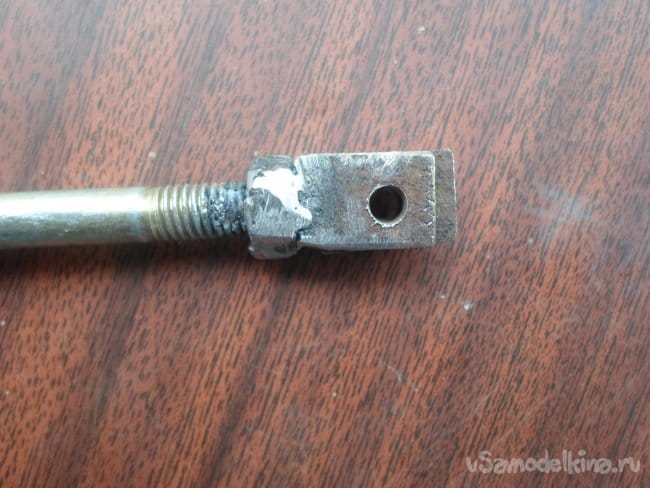

    После того, как мы приварили заготовки, проверяем их, чтобы они были приварены ровно. Далее берём сверло на 4 мм и просверливаем все три заготовки в центре.

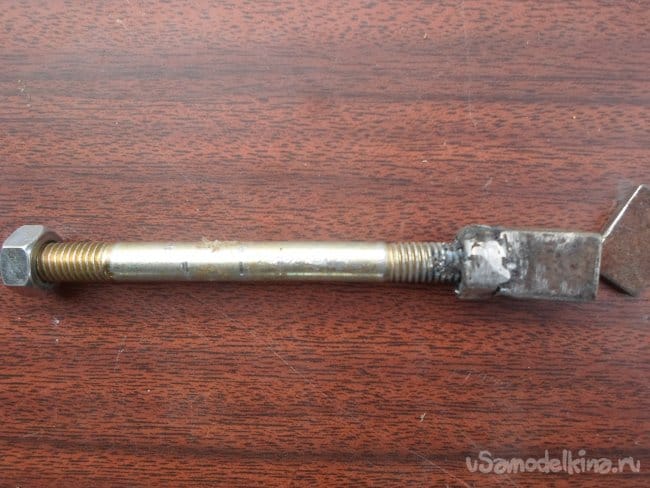

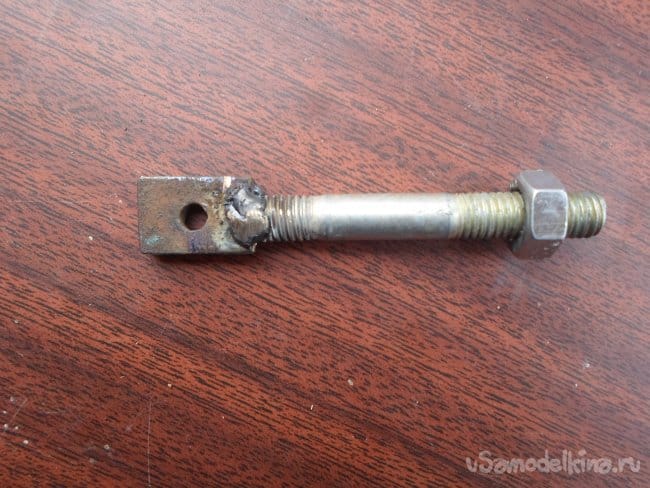

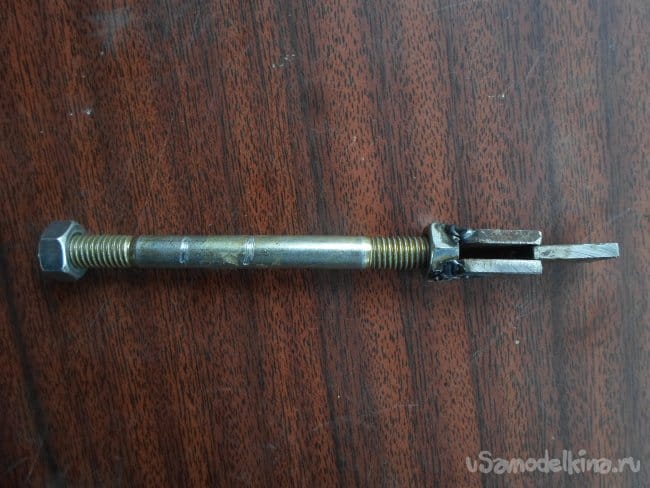

    После того, как отверстие просверлено, берём и к пластине, которая подлиннее привариваем короткую шпильку. Приварить нужно ровно.

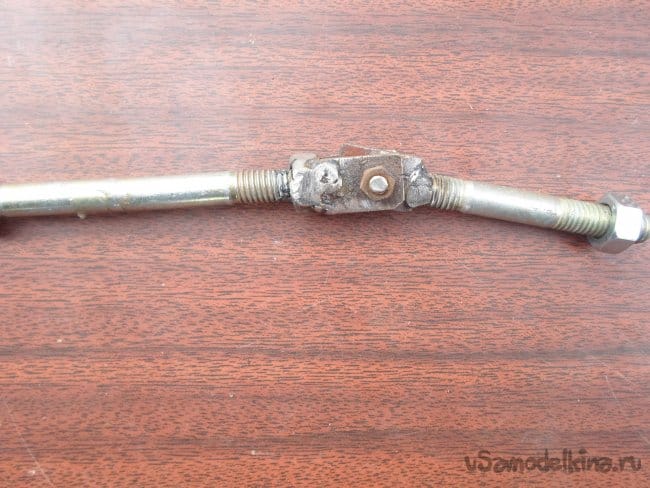

    После того, как мы всё приварили, берём получившиеся заготовки и соединяем их болтом М4. Проверяем, чтобы заготовки могли свободно ходить относительно другой заготовки, если всё ходит, то переходим дальше, если нет тогда подтачиваем углы у заготовки с короткой шпилькой.

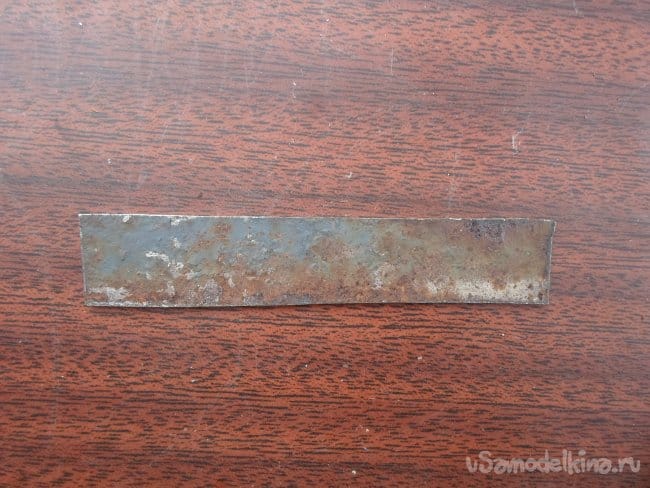

    Берем листовую сталь толщиной примерно 2 мм и вырезаем полоску шириной 20 мм, длинна данной полоски может изменяться, смотря какой длинны Вы будете зажимать спаиваемую деталь.

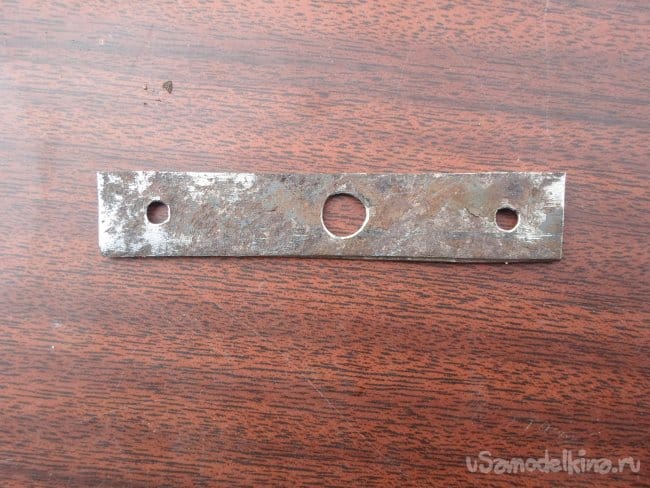

    Сверлим отверстия, в центре необходимо просверлить отверстие на 8 мм, а по краям 4 мм.

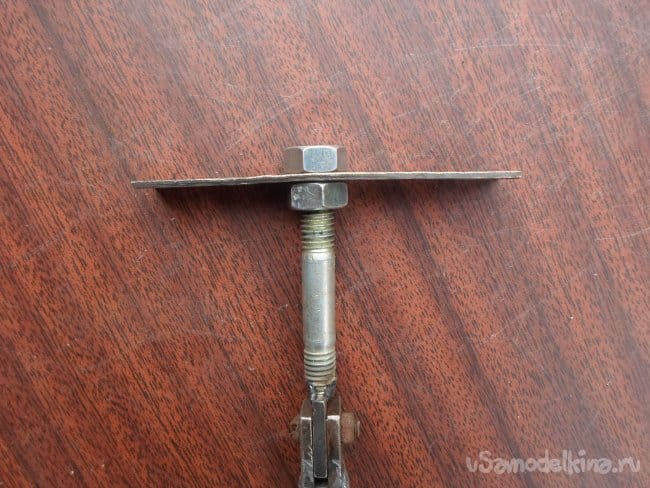

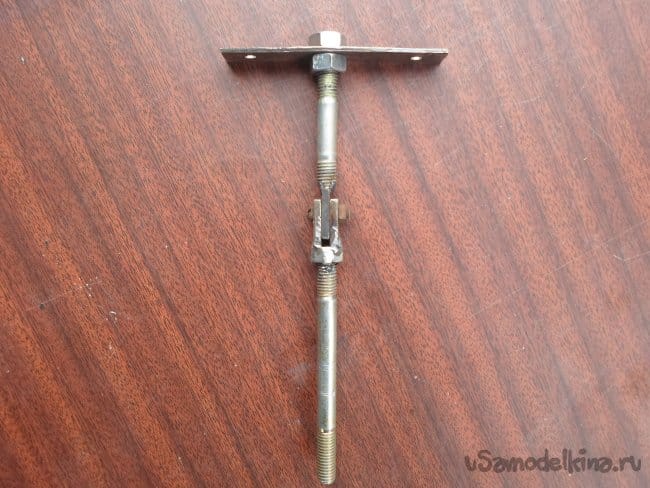

    Следующим шагом, зажимаем заготовку между гаек на короткой шпильке. Нижнюю гайку нужно будет прихватить немного сварочным аппаратом, это необходимо для удобства закручивания.

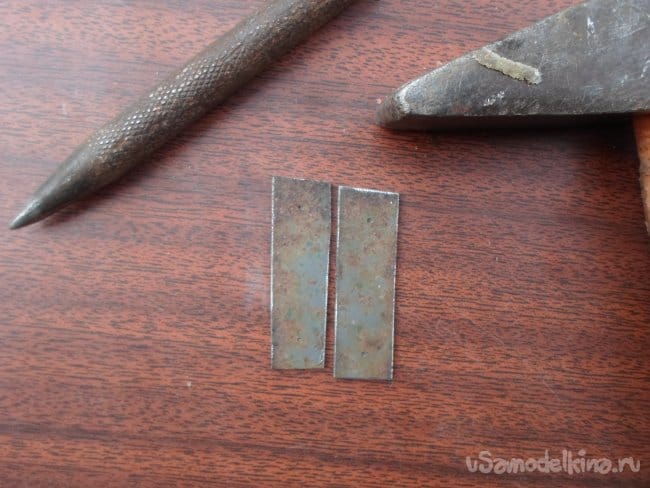

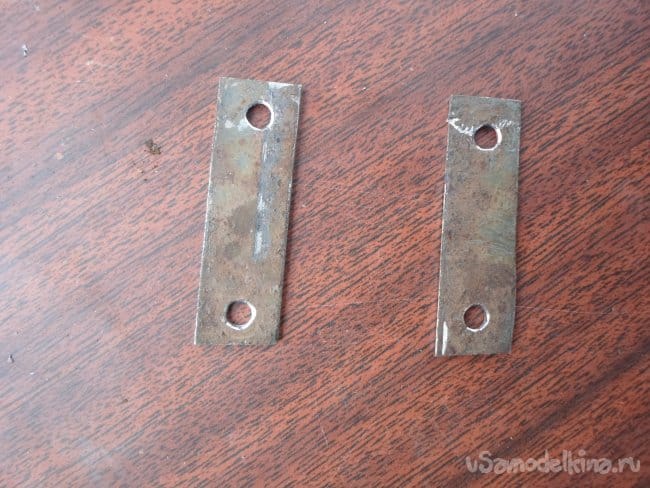

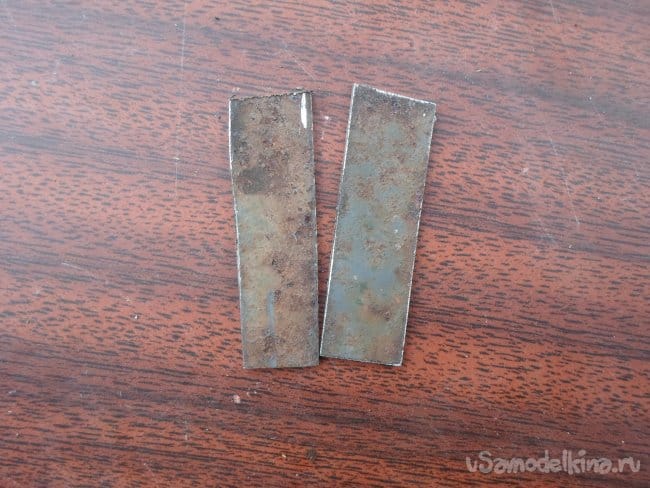

    Далее из той же стали толщиной 2 мм выпиливаем две вот такие заготовки, размеры которых 20 * 45 мм, накерниваем и сверлим отверстия на 4 мм

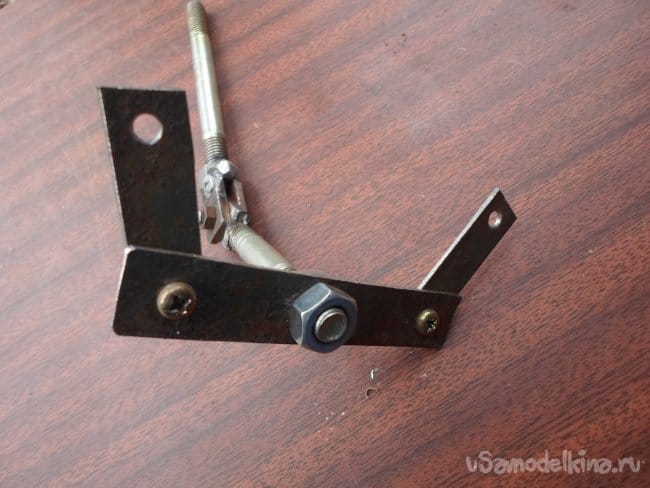

    Прикручиваем получившиеся заготовки к основной детали болтами М4

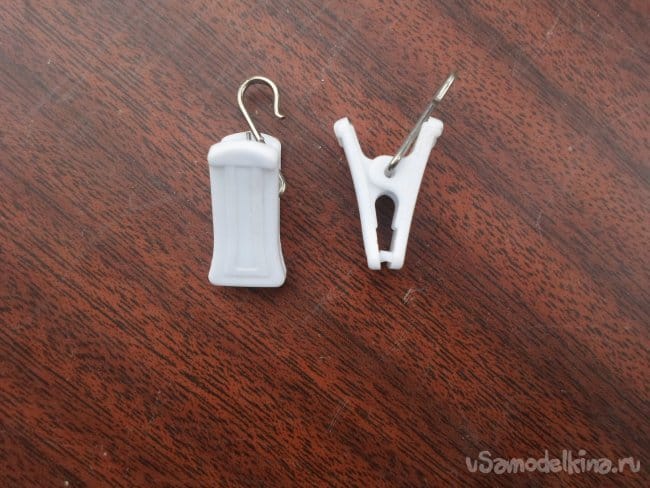

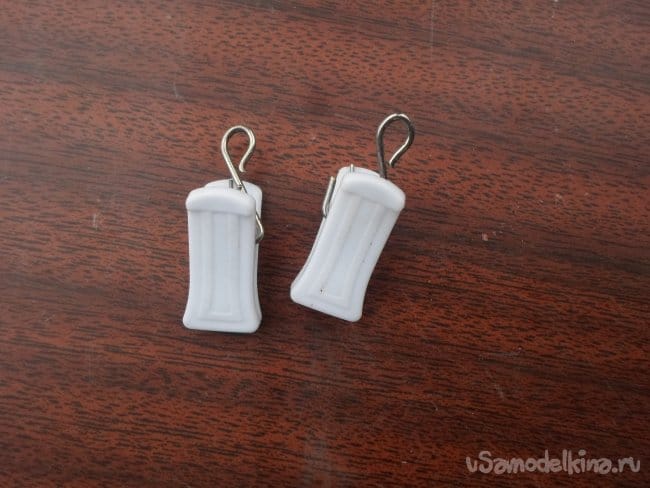

    После этого я сходил в магазин и купил два вот таких пластиковых крокодильчика, с двумя металлическими петельками



    Петельки пришлось немного сжать с помощью плоскогубцев

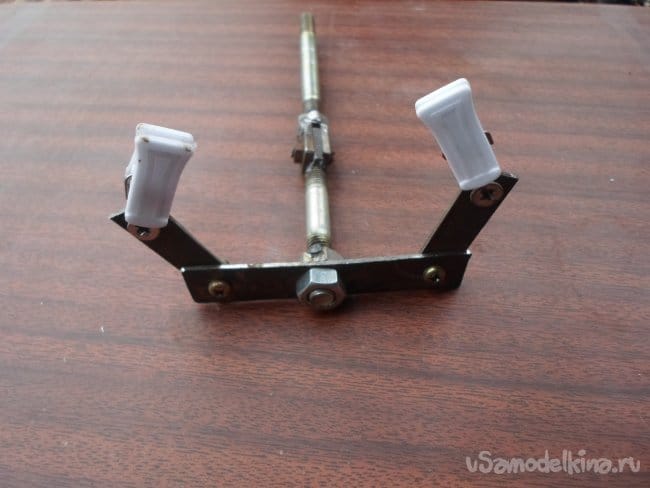

    Крепим крокодильчики к основной детали болтами М4

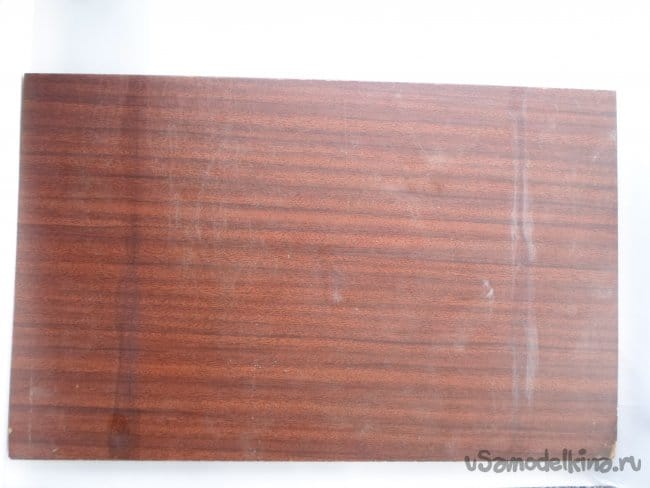

    Третья рука почти готова, осталось её просто закрепить. Для удобства работы я решил взять площадку побольше. Для изготовления площадки был использован лист ДВП размерами 50 * 40 см и толщиной 2 см.

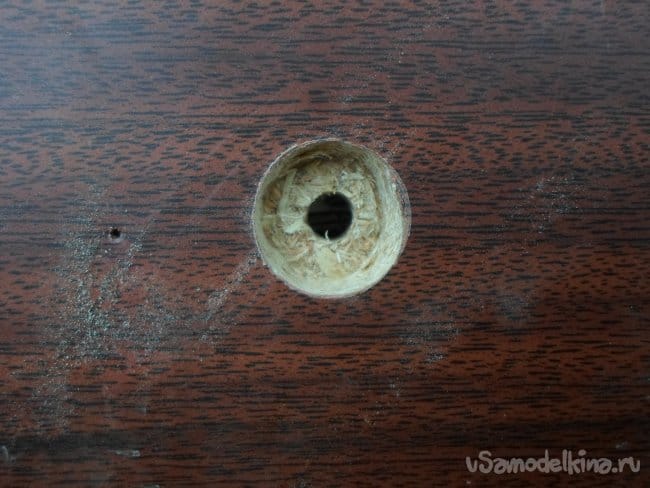

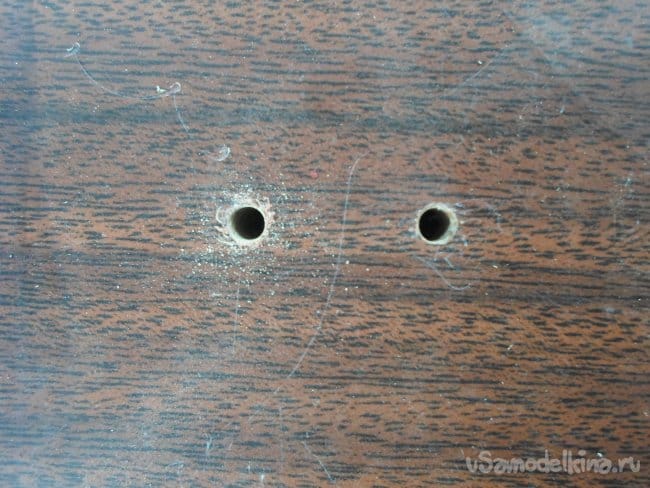

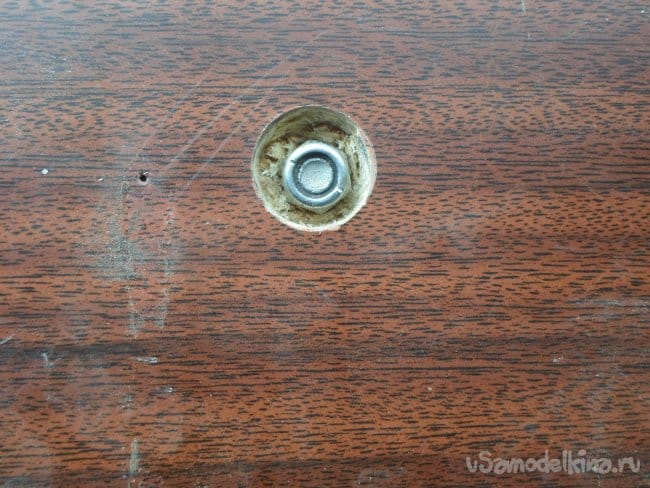

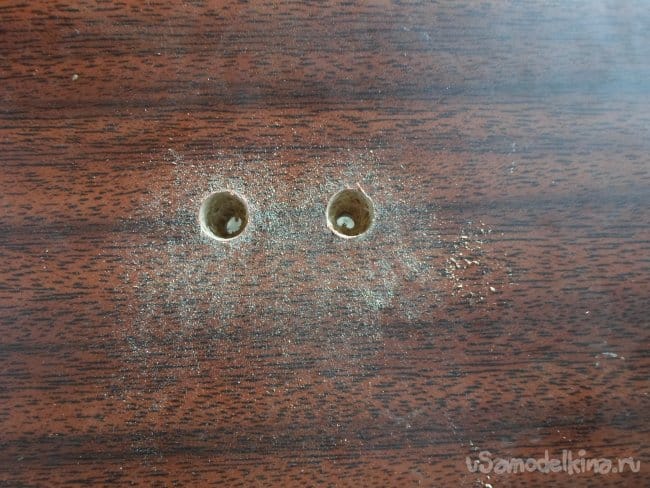

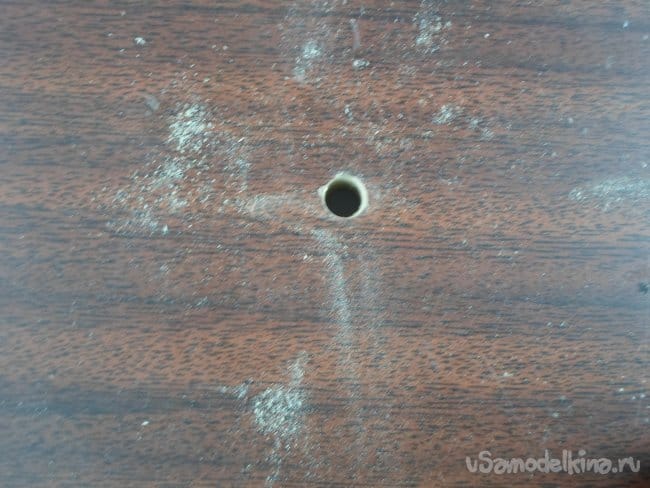

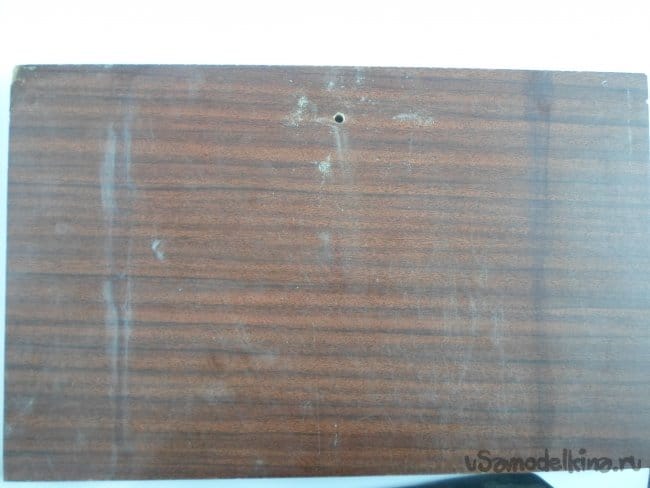

    Для закрепления третьей руки берём отступаем от края 7 - 8 см и сверлим отверстие на 8 мм с другой стороны расширяем отверстие до 20 мм, это нужно для того, чтобы гайка вошла в дерево

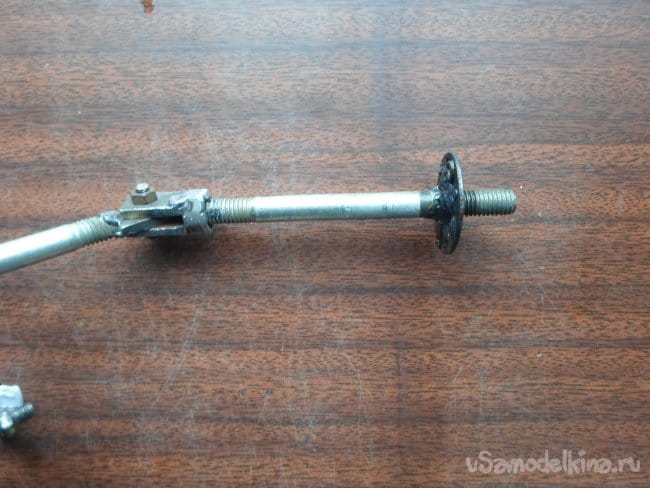

    Чтобы третья рука не проваливалась в лист ДВП к её основанию отступив примерно 2 см привариваем шайбу.



    Прикручиваем третью руку к основанию.

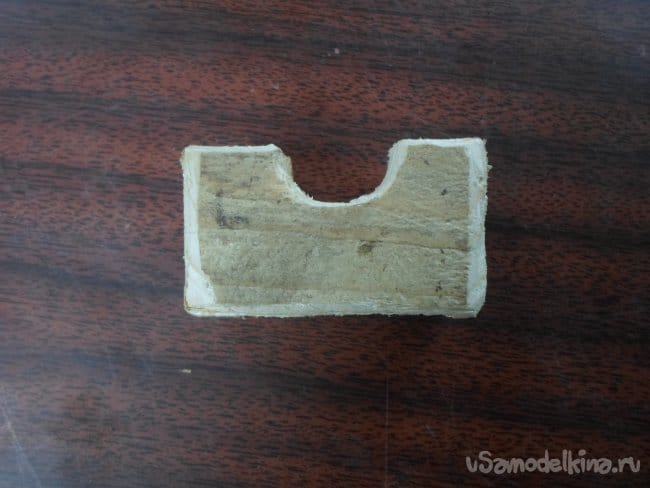

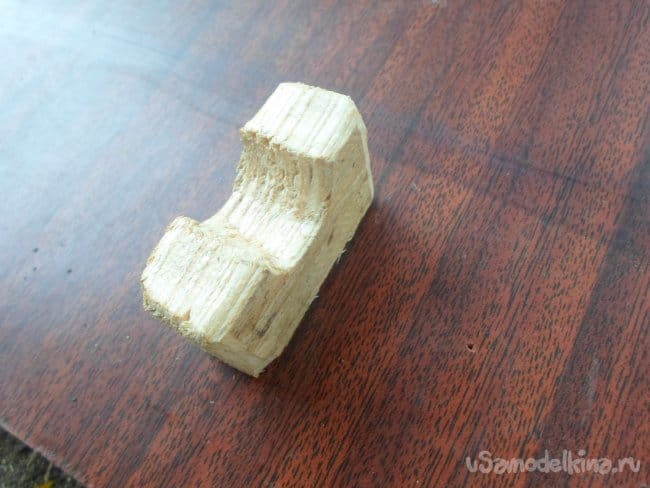

    Я решил ещё сделать подставку под паяльник. И просто вырезал её из дерева лобзиком.

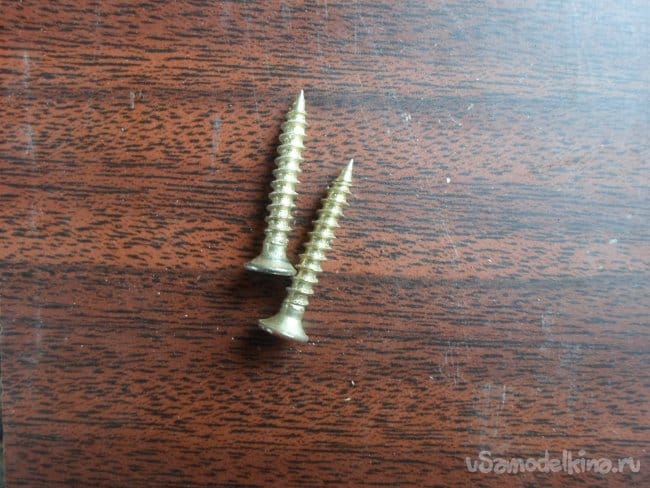

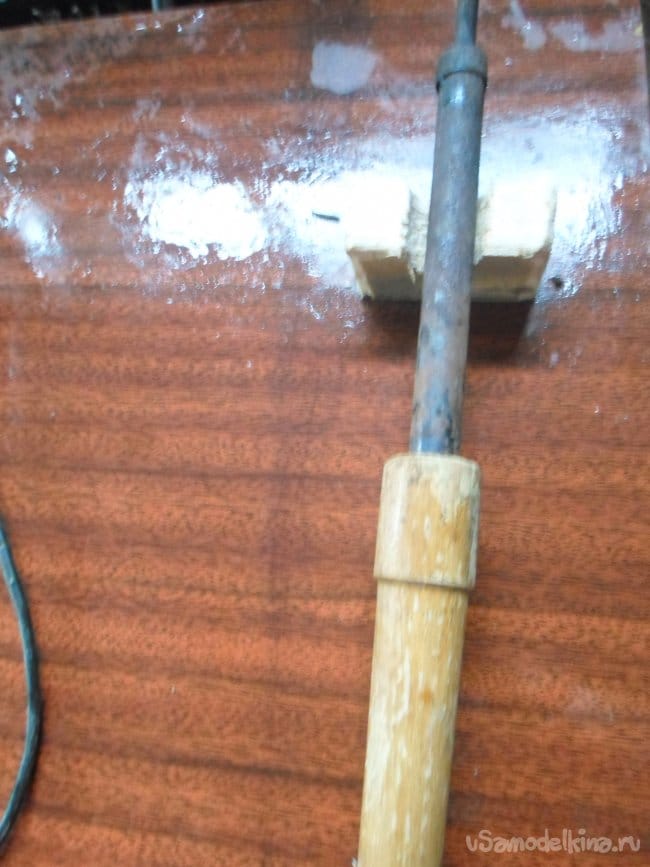

    Крепим подставку саморезами, как видно паяльник лежит неплохо.

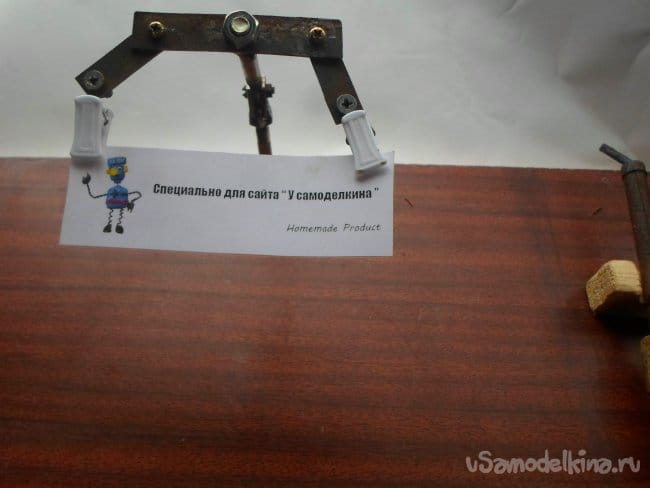

    Ну и всё наша " Третья рука " готова!



    Вы можете усовершенствовать конструкцию, как пожелаете.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Спиртовая горелка из бросового материала

    Миниатюрная зажигалка - брелок на принципе дизель эффекта своими руками

    5.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    4.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 5.44 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    25 комментариев
    Гость Vita
    Скажу, как проще, берете проволку, сгибаете буквой "П" вставляете в толстую фанеру, с другой стороны буквой "Х", подгибаете концы, вставляете "два" крокодила" - готово, если два подставка для паяльника.
    Homemade Product Автор
    Хорошо !!! smile ok
    feonor12
    Добавьте фотку когда доделаете, ту в комментариях можно фото выкладывать, думаю людям будет интересно, особенно на фоне этого хайпа.
    feonor12
    Оно Вам надо?


    Не знаю что, но мне не надо) Вы так агритесь, будто это моя статья) Злые Вы все какие-то сегодня. Или я просто сильно счастливый, пришел с выборов, налил рюмаху, жду когда эта сволочь проиграет smile
    Homemade Product Автор
    Я конечно поспешил, не доделал как надо !!!
    Homemade Product Автор
    Спасибо большое за советы ya_za !!!
    Иван_Похмельев
    Как говорят лётчики: "Вода мягкая, пока об неё не ударишься". Зачем рассчитывать на то, что скорее всего не случится, если можно гарантировано обезопасить себя, применив предложенную Вами проволоку или любую металлическую полоску. Учтите, что в случае пожара результатом возгорания признают паяльник, лежавший на столе, даже если причина была не в нём. Оно Вам надо?
    У меня тоже в "кормушке" под паяльником лежит фанерка, с неё припой брать удобно, но паяльник там находится какие-то секунды.
    А что будет с деревянной подставкой, если забыть на ней паяльник на сутки? Есть у Вас гарантия, что всё будет в порядке? Зачем делать кое-как, если легко и дёшево можно сделать правильно.
    feonor12
    С точки зрения ТБ верно, но на практике ничего не будет на самом деле. У паяльника температура на уровне разрушения целлюлозы, то есть обугливаться будет, но не загорится. У многих дедков такое видел и, на удивление, даже в кружкАх. Попробуйте положить паяльник на лист бумаги. Станет темно коричневого цвета в месте соприкосновения и рядом, возможно даже дырка прогорит, но бумага не загорится. Хотя вонь дыма стоять будет, это да) Но согласен, если нет 150 рублей на подставку нормальную, то можно сделать как многократно во всяких советских журналах описывали, доска, 2 отверстия и толстая проволока, согнутая в виде буквы М. Хотя как по мне, самая удобная подставка - это чашка с чаем)) Даже после того, как купил заводскую, долгое время машинально клал паяльник на чашку, уж больно удобно) Быстро схватил, быстро положил
    feonor12
    не собирался паять толстые провода


    Сегодня не собираетесь, а завтра понадобиться. Я же не спроста написал, что это пройденный этап. Я тоже не собирался. Ваша главная ошибка - неправильная подача. Нужно было указать, что это лишь пример, как можно сделать если срочно нужно, а нет. Так, на один раз. Я к примеру тоже недавно выкладывал одноразовую идею магнитного балансира для винтов, но при этом акцентировал внимание именно на том, что это на раз, пока не куплю. То есть как выкрутиться из ситуации. Вы это подали как инструкцию по изготовлению полноценного устройства, от сюда столько негатива в комментариях.
    feonor12

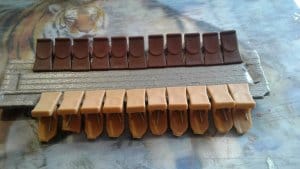

    Однако, эти прищепки от карнизов крайне полезная вещь, когда речь заходит о моделировании или мелком ремонте. Они (по крайней мере те, что у меня) довольно жесткие, и их удобно использовать когда нужно зафиксировать какие либо детали либо при склейке, когда нужно равномерно прижать какие либо тонкие плоскости. Они часто остаются от комплектов, острым ножом только нужно срезать зубья, и кусачками откусить ненужное крепление, на них обычно крючок или ролики. Если есть оборудованное рабочее место, можно прикрутить к краю стола в удобном месте полоску ДВП, тогда будет удобно их одной рукой снимать и возвращать на место. У меня такого места нет, храню просто на обрезке потолочки.
