    Паяем. «Третья рука» - за семь секунд

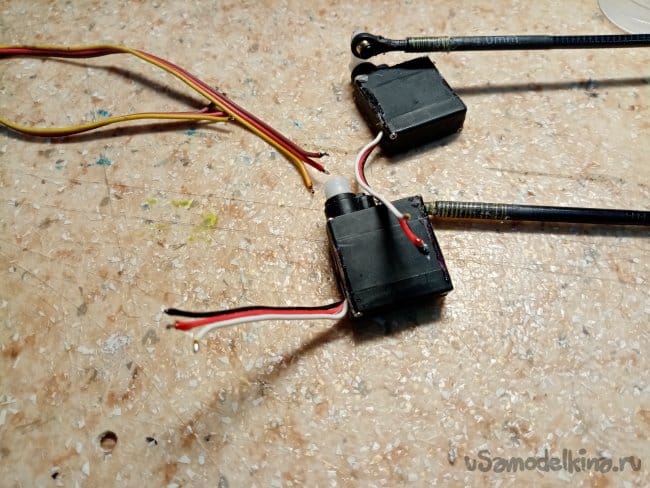

    Достаточно много паяю разных тонких проводулек. Иногда рук не хватает. Приходится в срочном порядке изобретать различные поддержки. Как говорят "третью руку". Паялил удлинители для сервоприводов.

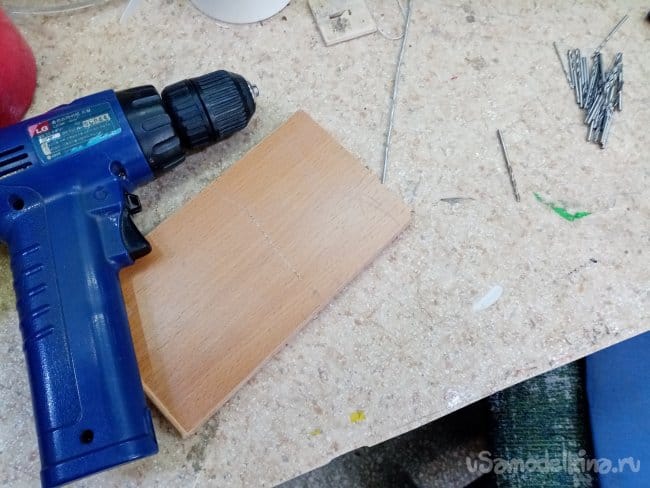

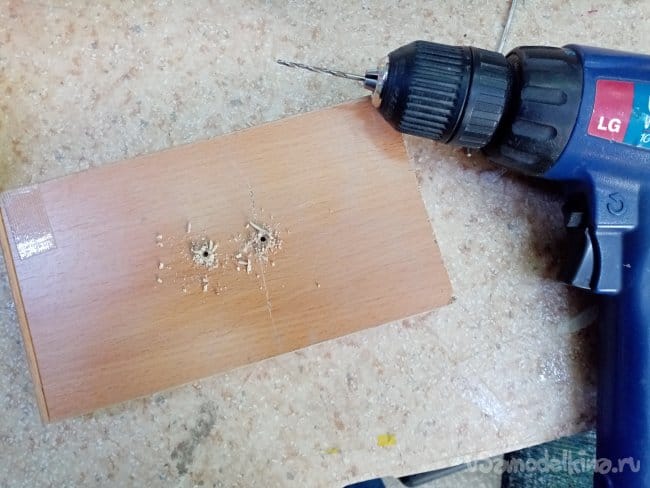

    Провода выкручиваются, ровно не хотят ложиться. Пришлось изобретать поддержку. Нашелся кусок алюминиевой проволоки, её легко изогнуть в нужную фигуру, парочка ненужных крокодилов. Небольшой кусочек мебельной плиты. Просверливаю отверстия, на микрон меньше диаметра проволоки.

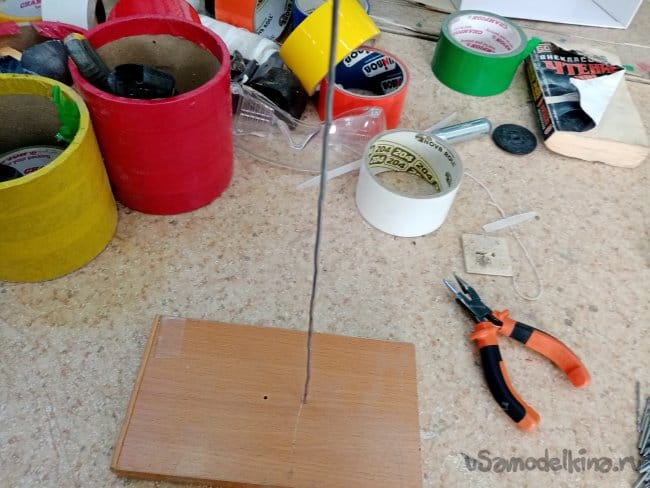

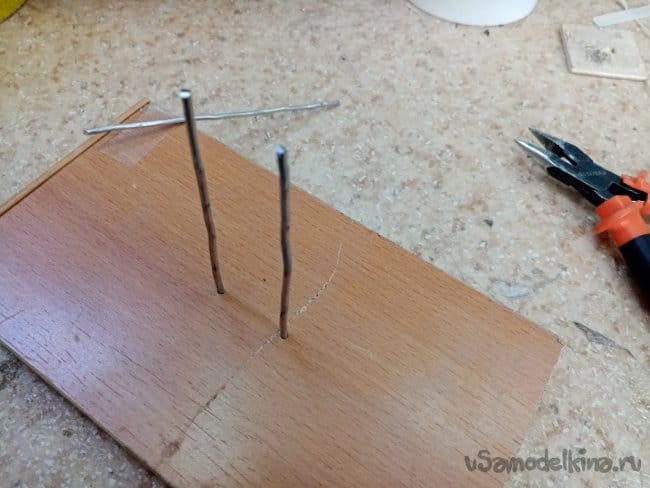

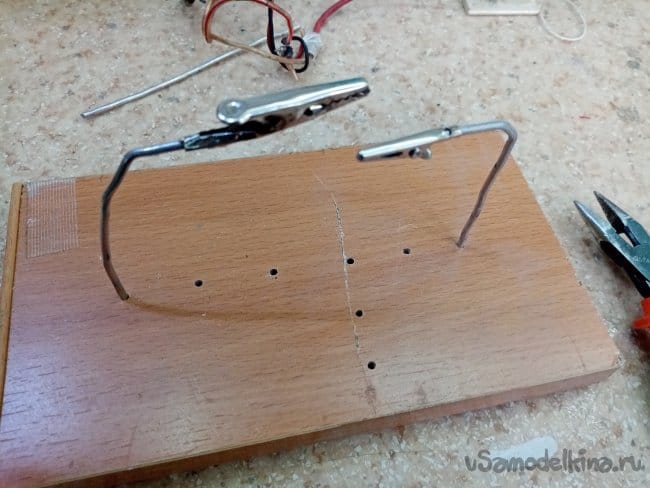

    Устанавливаю проволочки в отверстия и на концы монтирую крокодилы. Сверлю еще несколько установочных дырочек на перспективу.

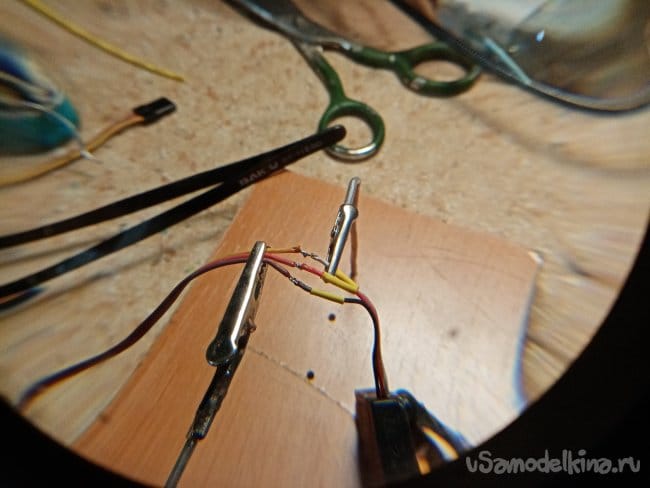

    Готов зажим и начинаю паять удлинители.


    Еще один вариант прижима для пайки удлинителей сервоприводов. Но уже в другом варианте.

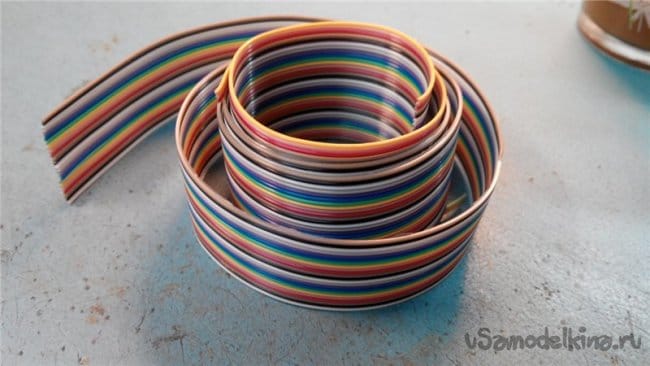

    Разделяю плоский провод на три жилки. Отрезаю до нужной длины.

    На деревянном брусочке наклеена шкурка, но для других целей. Буду использовать её. Разъем точно не будет скользить. Прижимаю его при помощи скобки из скрепки. И можно паять.
    Паяем. «Третья рука» - за семь секунд



    Заодно тепло отводить, не перегрею пластик.
    Ответный штекер вставляю в готовый разъем и затем припаиваю, это препятствует сильному нагреванию и не перекашивает.

    Готовые детали изолирую термоусадкой.


    Готовые удлинители храню в колечках одной длины. При установке дополнительно фиксирую скотчем.

    Подборки: Третья рука

    Усилитель мощности для ЭМИ

    Удаленный мониторинг влажности почвы, воздуха и температуры

    Добавить комментарий

    2 комментария
    Olegss R Автор
    ser88777940 Спасибо за напоминание, есть у меня подшивка этого замечательного журнальчика за многие годы.
    ser88777940

    Был такой журнал "Юный техник" и там было описание вот такого приспособления для пайки двух и более проводников. Только в качестве основания зажимов типа "крокодил" использовались гибкие кронштейны от станочных ламп. Называлось это приспособление "Дружок", а сама статья - "Держи крепче дружок" это я хорошо запомнил. Курочить лампы не обязательно, достаточно взять скажем две металлические оплётки от душа, пропустить внутри стальную проволоку и стянуть эти оплетки, закрепив проволоку с изнанки подставки. В стянутом состоянии оплётки будут вполне жёсткими и достаточно гибкими. Так что новое это всего лишь очень хорошо забытое старое. Такое приспособление я кстати делал, когда "Юный техник" выписывал и радиолюбительством занимался, очень полезная в монтаже штука.
