    Как изготовить печатную плату методом ЛУТ




    Любители электронных самоделок давно знают, что печатные платы можно изготавливать в домашних условиях. Мы предлагаем ознакомиться с материалом, в котором мы рассмотрим способ изготовления печатных плат методом ЛУТ или лазерно-утюжной технологией. Суть этой технологии в термопереносе тонера с последующим травлением.

    Автор видеоролика, который мы предлагаем просмотреть прямо сейчас, показывает метод на примере Генератора Маркса



    Что нам понадобится:
    - лазерный принтер;
    - компьютер;
    - текстолит;
    - ножницы по металлу;
    - растворитель;
    - азотная кислота.

    Не все лазерные принтеры подходят для изготовления печатных плат методом ЛУТ. Принтер, который использует автор, вышел с официального производства, однако в сети можно найти информацию о подходящих принтерах.

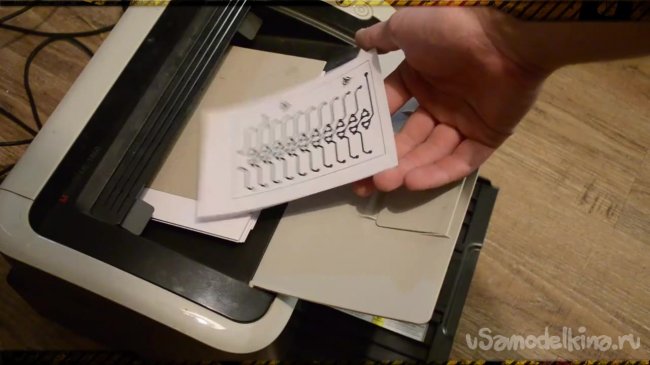

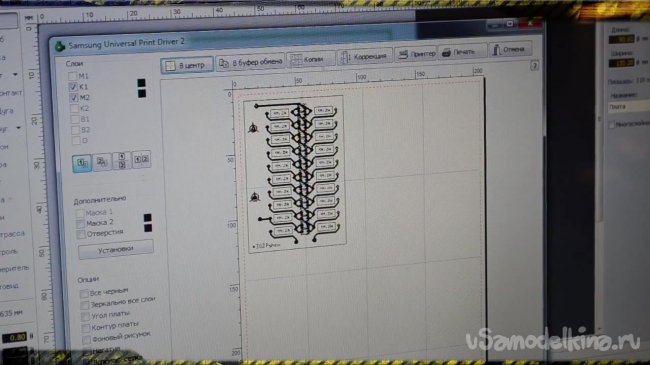

    Итак, первым делом нам необходимо нарисовать схему платы в графическом редакторе на компьютере. Для рисования схемы автор использует программу «Sprint Layout» После этого нужно напечатать полученный рисунок в зеркальном виде.



    Для печати советуется использовать глянцевую фотобумагу для струйной печати размером 10 на 15 см. Печатать нужно на глянцевой стороне.

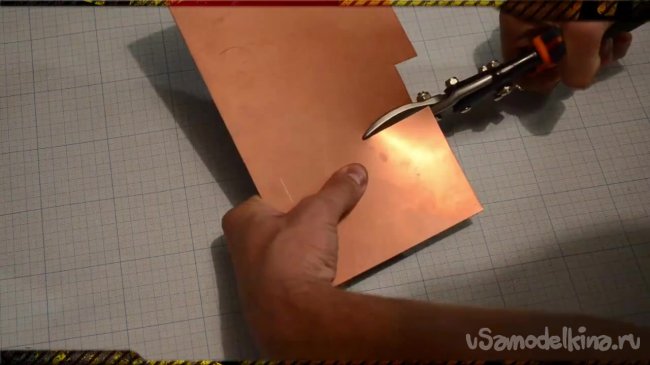

    Далее берем текстолит и ножницами по металлу отрезаем кусок по размеру платы. Обезжириваем текстолит растворителем.

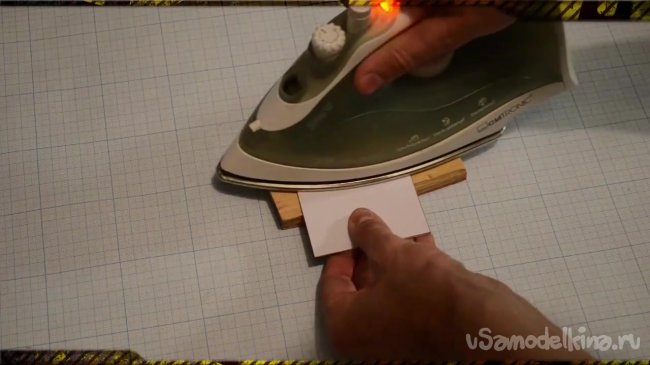

    Прикладываем напечатанный рисунок к текстолиту и проглаживаем утюгом при нагреве близком к максимальному. Полученный после этого рисунок получается зеркальным по отношению напечатанному.

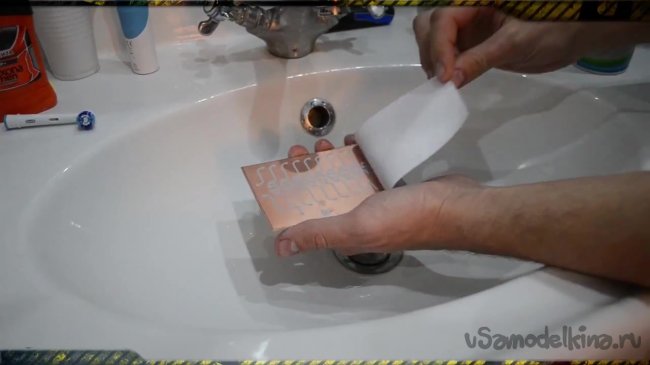

    Теперь для охлаждения держим бумагу под струей воды. Срываем бумагу с текстолита.

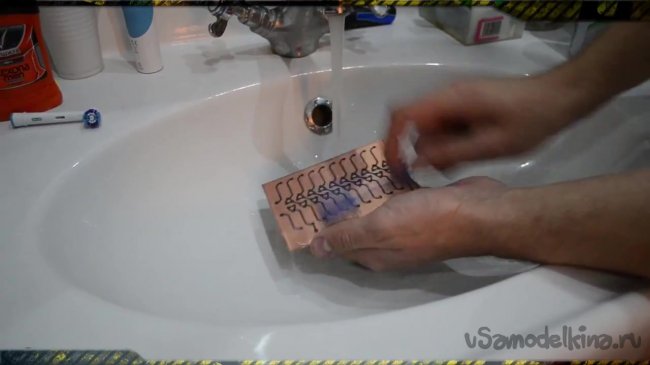

    На будущей плате обязательно останутся куски бумаги. Их можно удалить ненужной зубной щеткой.

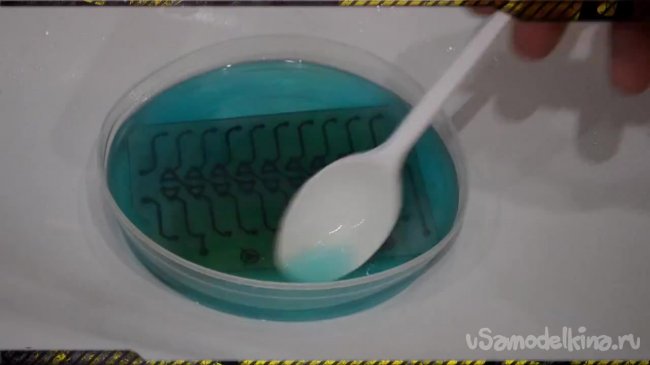

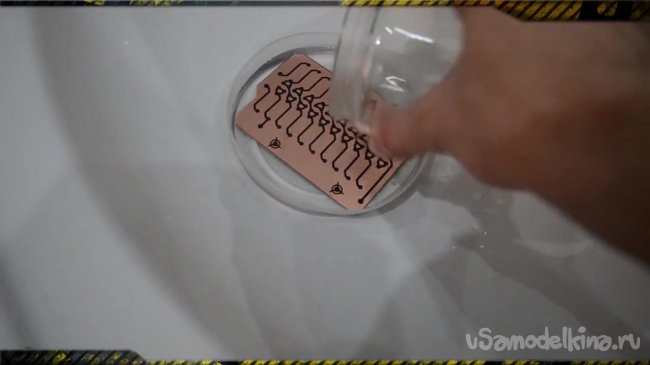

    После этого можно приступить к травлению. Для этого можно использовать любое доступное средство. Автор использует азотную кислоту, которую можно заменить хлорным железом, перхлоратом аммония, смесью перекиси водорода, лимонной кислоты и соли, а также смесью медного купороса и соли. Для полного травления нужно 2-3 минуты.





    Плату активно промываем водой и стираем тонер вместе с растворителем

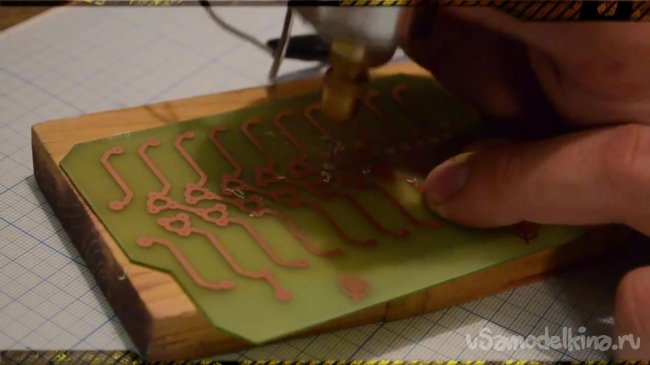

    Сверлим плату сверлом диаметр которой примерно равен диаметру выводов.

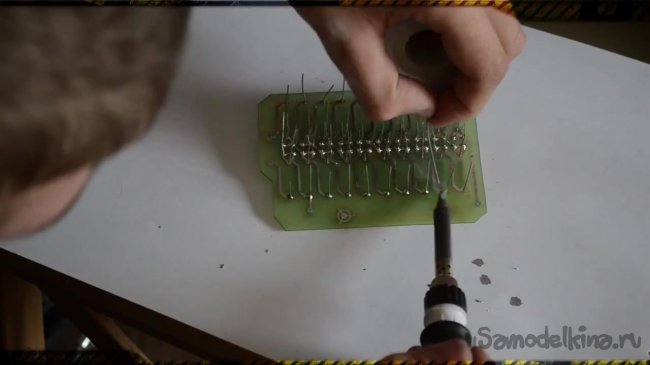

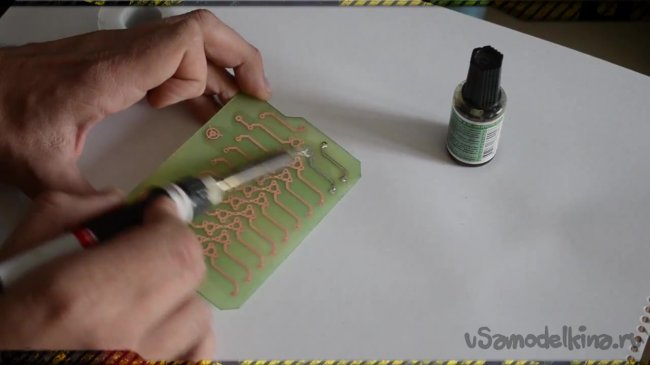

    Далее залуживаем нашу плату и запаиваем детали.

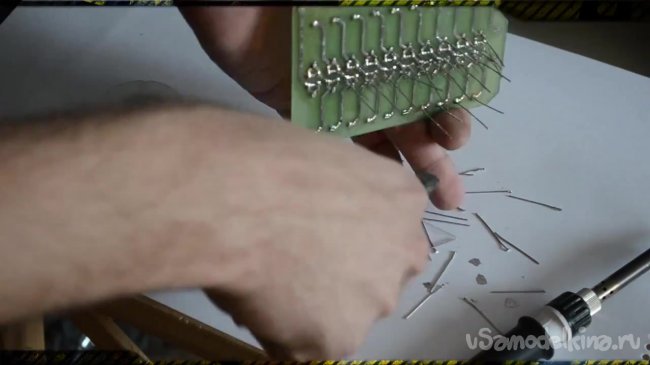

    Обрезаем торчащие выводы кусачками.



    Удаляем спиртом канифоль или активные флюсы.



    Для лучшей защиты платы от влаги электрического пробоя автор советует покрывать ее специальным полиуретановым лаком. 
