    Бульдозер для спусков своими руками



    Всем здравствуйте. Недавно собрал себе новый гриндер и старая приспособа для формирования клина ножа уже не подходила. Поискав в интернете нашел такое приспособление и называется почему-то оно бульдозер, наверное потому что оно похоже на него.

    Спуск или как еще называют клин, бывают разного вида для разных целей. Сейчас современные мастера в основном делают спуски на гриндере. Есть еще люди, которые просто на обыкновенном точили, и самые староверы, которые спуск формируют в ручную разным камнем, так гораздо аккуратнее, но время уходит гораздо больше.

    У меня есть один знакомый он делает спуски болгаркой и у него это получается очень даже красиво. На гриндере работать проще и человеческий фактор уже минимален и время сходит очень мало. Я сам иногда формирую спуски напильником, но это в той ситуации, когда на гриндере не удобно или требуется ювелирная работа. В общем для ноже дела необходимо, чтобы в арсенале было не одно приспособление для разных работ. С этим устройством можно работать лишь для прямых спусков с разным углом ну, а для формирования линзового, то-есть бритвенного клина уже не подойдёт.

    В сети разные варианты приспособления, и поняв сам принцип, решил собирать по ходу из того что есть, а выбор не велик.

    И так поискав подходящий материал, приступил к изготовлению.

    Нам Понадобится инструмент
    1. Дрель
    2. Болгарка
    3. болт
    4. 4 гайки
    5. Сварка


    Материал

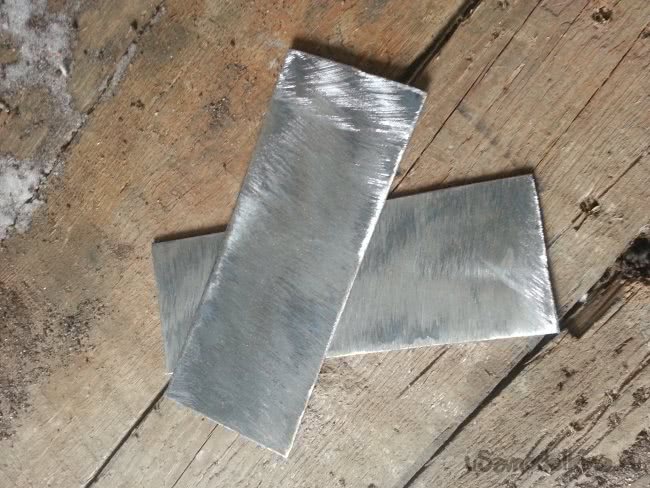

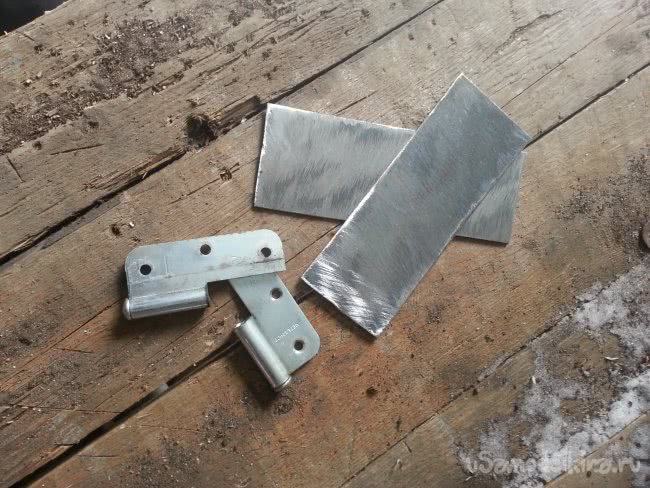

    1. 2 листа 50мм на 150мм
    2. 2 пружинки и навес


    Приступаю к работе


    Разбираю навес так, как он разборный, выкидываю все лишнее и вместо заводского прутка ставлю подлиннее и подвариваю чуть-чуть, чтобы они свободно открывались и ничего не люфтило.

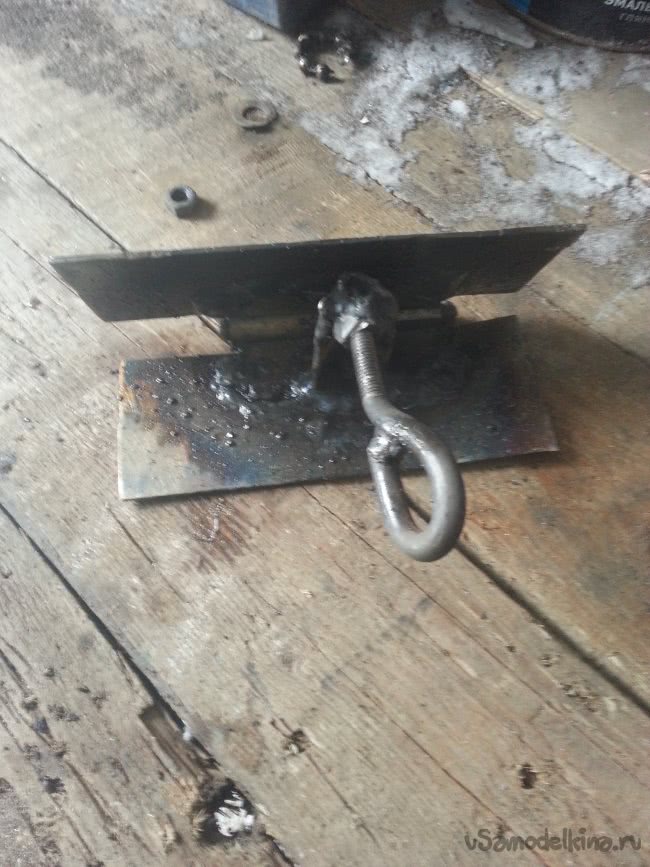

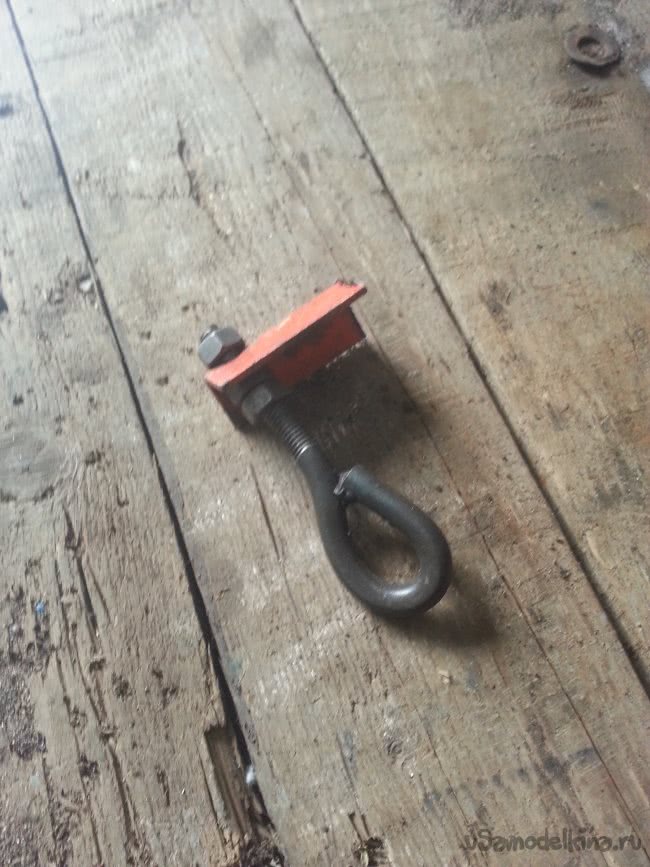

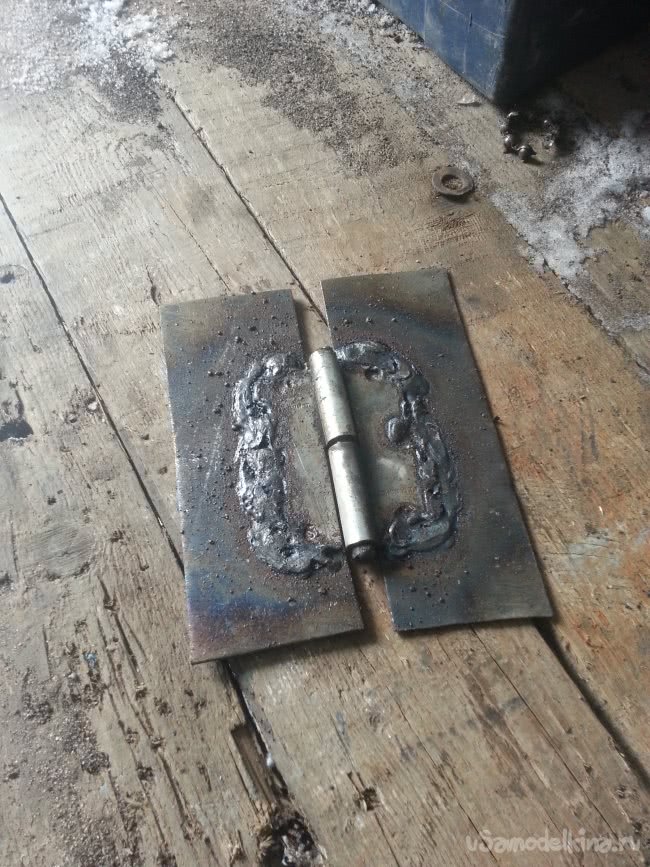

    Далее привариваю к пластинам, за сварку прошу прощения - сколько раз вы меня ругали здесь, так и не научился варить, ну а пока так сойдет главное, держится. Теперь нужен какой-нибудь механизм, чтобы наша площадка регулировала угол шлифовки - для этих целей взял кусочек уголочка 4 см, и от центровав приварил к нему 2 гайки м6. И приварил к площадке примерно на нужное место. Для регулировки взял из проволоки шестерки сделал крючок, нарезал резьбу, примерил понравиться так и оставил.

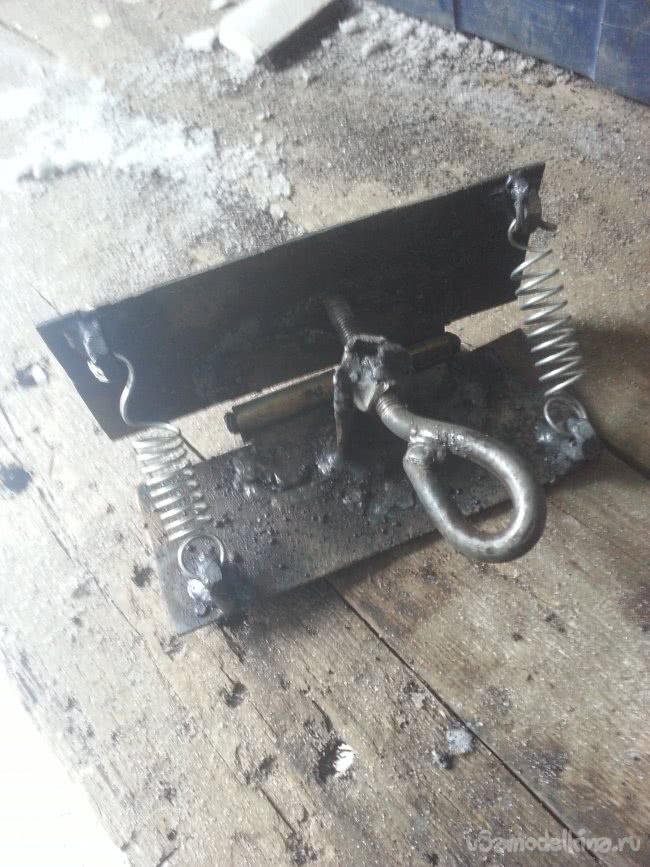

    Теперь нужно, чтобы площадка быть неподвижной с обратной стороны проварить 4 гайки по краям. Нашел подходящий длины две пружины, поставил их на место, как надо отрегулировать натяжение. Покрутил болт и все регулируется, на фото виден максимальный угол и минимальный.

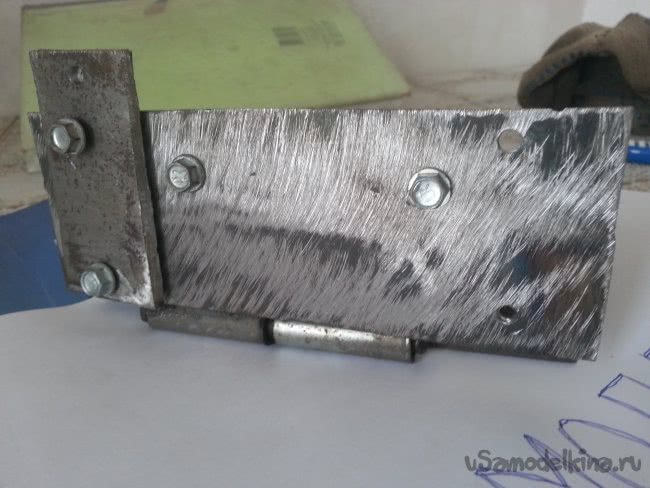

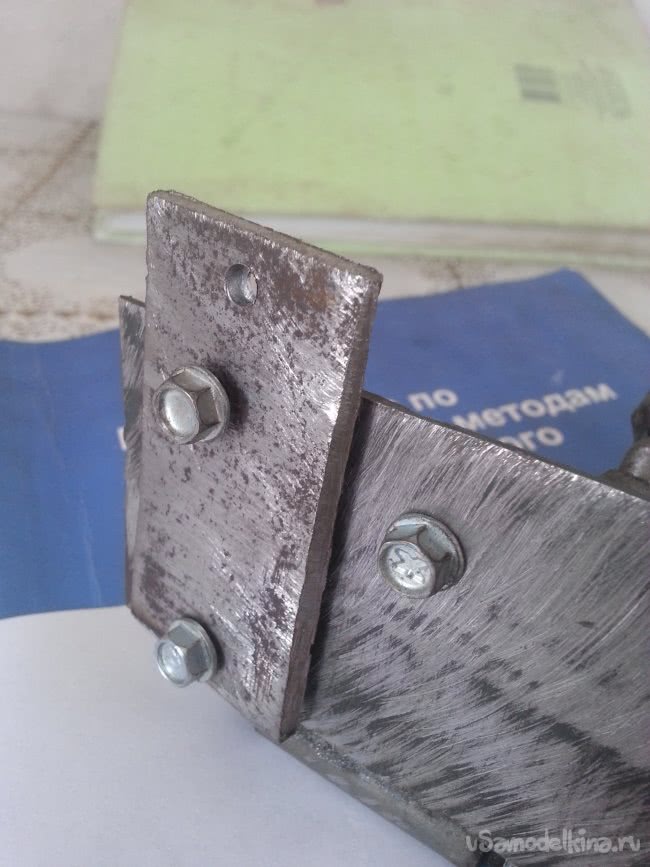

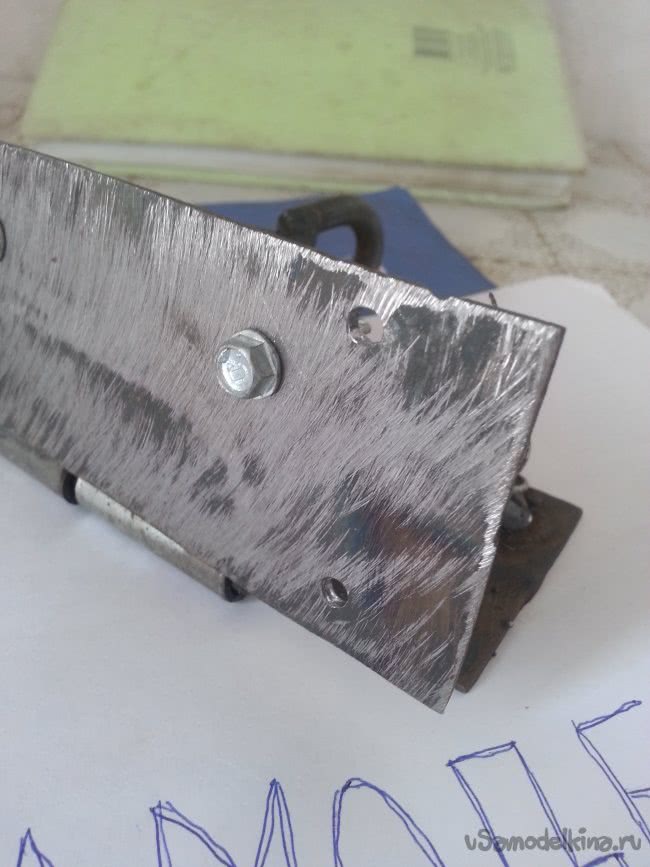

    Для упора ножа пока прикрутил саморезы в дальнейшем переделаю просверлить и нарежу резьбу в разных местах для разной ширины лезвия.

    Для крепления лезвия я использую струбцину. Для крепления сначала сделал по два с каждого края отверстия и нашёл небольшой кусочек металла 3мм, просверлил отверстия и все крепил на болты - очень даже надежно зажимает. Но часто приходилось откручивать болты, и решил пользоваться струбциной. Ну вот и все, инструмент готов.

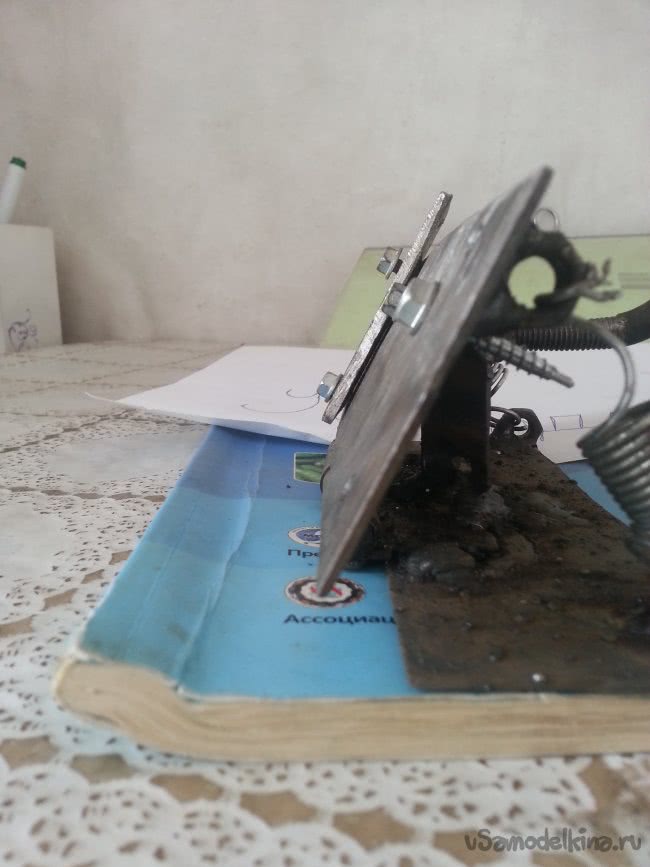

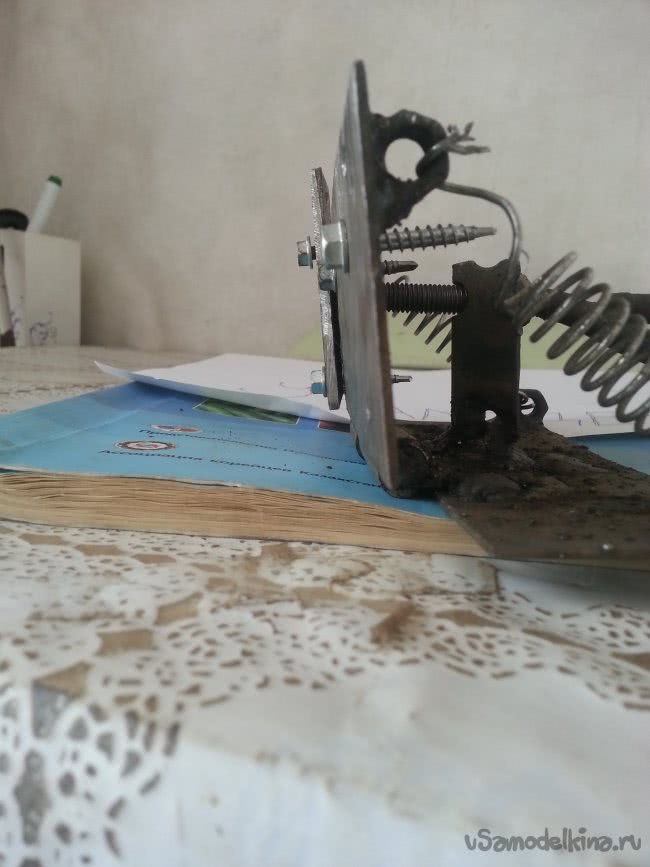

    Вот углы наклона

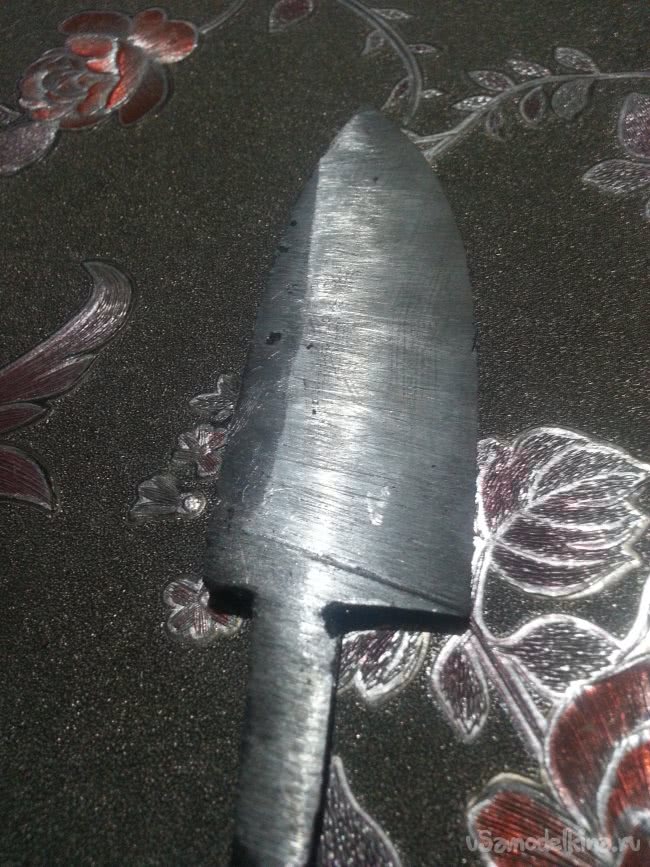

    Это самый простой способ исполнения, даже криворукий я собрал все за час, простите за внешний вид, сейчас зима негде красить, как потеплеет обязательно покрашу, ну а сейчас пользуюсь, так очень нравится легко угол, выбирается пробовать по-всякому в общем доволен уже не один нож сделал пока все устраивает.

    Еще видел приспособление под названием самолет, но что-то не рискнул - не был уверен в своих силах. Ну в общем вывод такой: время не потрачено зря, а сколько сэкономлено не сосчитать. Не судите за внешний вид и те люди, которые работают сваркой - простите когда-нибудь я все таки научусь.

    Всем спасибо за внимание и до новых Самоделок друзья
