    Горизонтальный Гриндер

    Всем здравствуйте. Очень часто при работе на своем Грин дере приходится работать на верхнем ролике как и для шлифовки спусков, так и при обработке плоскости. Раньше шлифовал спуски линзе видные с приспособлением на точиле с круглым абразивом это удобно не спорю, но потом очень много временно уходит на убирание глубоких рисок. А на Гриндере это не удобно обследовав свои углы нашёл стиральную машину, а на ней двигатель 1500 оборотов в минуту.

    Да двигатель слабенький, но не лежать же ему без дела гнить по этому использую его. А так желательно брать 2000 или еще лучше 3000 оборотный двигатель будет вообще профессиональная машина по шлифовке ну, и раму и все крепежи прядётся делать из метала все нужно будет сваривать сваркой саморезами не обойдёмся да и здоровье дорого еще молодой. Ну а для этого двигателя можно и по проще делать из дерева и все на самореза дешево и сердита. Появилось свободное время немного подумав решил собрать себе Грин дер горизонтальным расположением ленты такая приблуда очень упростит работу со шлифовкой вогнутых спусков. И так для приспособления мне понадобится:

    Инструмент
    1. Дрель
    2. Болгарка
    3. Сверла разного диаметра
    4. Коронка на 80 мм
    5. Лобзик или ножовка


    Материал
    1. Фанера 5мм толщиной
    2. Двигатель от 1000 оборотов
    3. Лента наждачная
    4. Болты гайки
    5. Металл или дерево для станины
    6. Пружина и ролик от авто
    7. Уголок 40 на 40 мм
    8. Профиль 20 на 40 60 см


    Приступаю к сборке

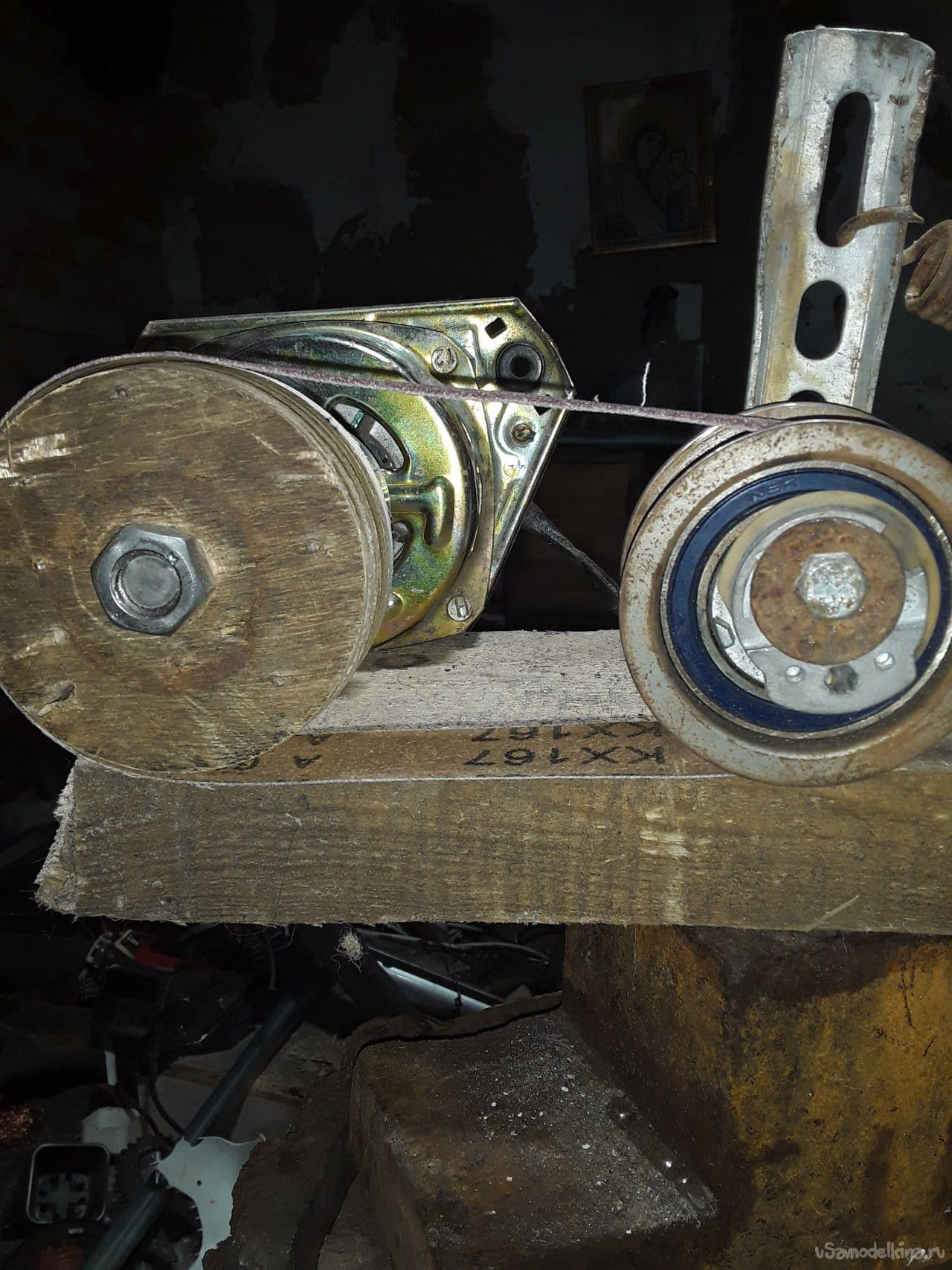

    Ролик сделал из фанеры вырезав из фанеры коронкой круги как раз в центре с отверстием. Намазов фанеру клеем ПВА зажал в тиски и по краям стянул все саморезами так надежнее. После высыхания насверлил отверстие нужного диаметра накрутил на вал, зажал в дрель и на больших оборотах шлифанул наждачной бумагой до исчезновения биений. Для вала взял старый вал от двигателя и нарезал под 14 гайку резьбу. Все накрутил на вал и хорошо затянул. Двигатель снял со стиральной машины и проверил все работает хорошо.




    Для основания Гриндера взял доску 150 на 50 мм и все собрал на нем. Двигатель имеет три ушка крепления я положил двигатель на бок и прикрутил на саморезы все прочно держится ничего не трясется. Для второго ролика как раз у меня валялся старый натяжной ролик от авто как раз он имеет бортики на краях ролика так лента будет надежнее за фиксирована. Для крепления этого ролика примерял от двух колесного велосипеда колесико дополнительный снял с него колесо выбил вал, примерял он как раз подошел. Соединил ролик с желёзкой на болт с шайбой на нужную мне высоту надел лента на два ролика выставил на нужное расстояние сделал метки на основании. Просверлил отверстие 3 мм три штуки на крепление ролика и закрепил на основание саморезами, но до конца не стал затягивать, оставил миллиметра три так, чтобы крепление ролика болталось это нужно для натяжения ленты. Мудрить насчет натяжитель ничего не стал просто, закрепил подходящий пружину на край крепления ролика, а второй край закрепил длинным болтом с двумя гайками сам болт сделав наподобие вилки с уголка закрепил так, чтобы лента была натянута. Так как приходится нечасто менять ленту натянул пружину подтянув ее закрутив болт ключом и все поперечная регулировка мне не нужна один раз просто подогнул под нужный угол крепление ролика и все. Лента меняется легко проста натянул рукой ролик, одел ленту и все можно работать. Решил попробовать стоит ли дальше делать приспособление или нет запустил, выставил ленту, и все попробовал отшлифовать нож и понял что полезная штука буду продолжать собирать.















    Для столика сварил из профиля каркас один кусок 30 см и приварил п образно кусочки просверлил отверстие посередине профиля, и прикрутил на саморез не сильно чтобы профиль двигался с напряжением это нужно для регулировки нужного угла. Для изменения ширины спуска или для изменения угла спусков просто рукой выставляю профиль под нужный угол и все шлифую все надежно держит и легко регулируется. Для удобства при работе и для точности отрезаю кусок уголка 40 на 40 мм и выставив по уровню прикручиваю на два самореза. Вот и все сборка приспособления готова все отчищаю от ржавчины под покраску, но пока не крашу на улице очень холодно, а дома вонять буду жена заругает.


    Заключение
    В общем приспособление рабочее может кто-то, скажет что все это можно сделать и на обычном Гриндере я знаю, но не все могут все. А на этом формате Гриндера может любой немного поработал и решил немного позже сделать на этот Грин дер площадку на роликах чтобы она каталась в стороны и регулировалась высота так можно будет шлифовать поверхности клинков будет вообще отлично ну это все потом. А так в целом очень удобно работать на этом Гриндере и угол легко меняется лента вообще ни разу не слетала. Мощности двигателя хватает вполне и обороты хорошие конденсатор пусковой сделал через кнопку так, чтобы можно было регулировать вращение по часовой или против так приспособление приобретает полный контроль регулировок. Так же на площадку можно ставить приспособление Бульдозер для выведения спусков. Попробовал отшлифовать спуски на ноже вот что получилось.

    Ну вот и все моя самоделка готова ничего сложного в ней нет соберёт любой желающий главное желание да и по материалам можно взять все что валяется под ногами. А главное, что это все нужно пусть и не большой спектр работ можно выполнять, а этом приспособление, но оно много экономит времени конечно еще нужно доработать многое, но в целом я доволен, а главное своими руками и бесплатно.

    Всем спасибо за внимание и до новых Самоделок и встреч на нашем сайте В гостях у Самоделкина.
