    Гриндер из двигателя насоса Агидель


    Всем здравствуйте. Месяц назад я себе сделал Гриндер на 610 ленте с двигателем от стиральной машины мощностью 200Вт и с 1500 оборотов в минуту. Как то работал на нем без проблем, небольшие ножи он идеально точит, а самое главное для меня он маленький и везде можно его установить. Но на днях отковал меч и начал шлифовку на этом Гриндере, и увидел что для больших работ он не годится, и решил поменять двигатель на более мощный.

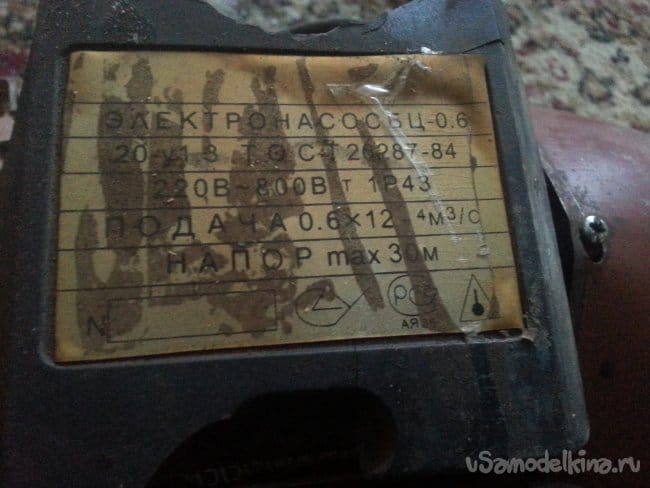

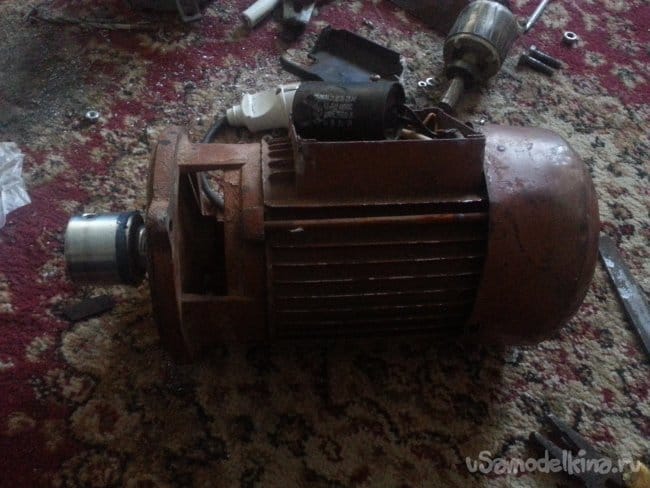

    Искал, искал и нашёл двигатель от насоса наподобие Агидель, но без крыльчатки. Примерив его - все подходит. Я не знаю сколько там оборотов, но мощности 800Вт думаю мне хватит.

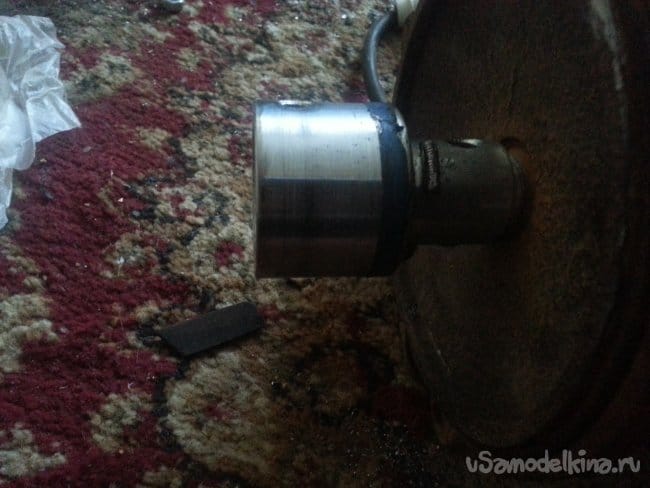

    И так особа писать тут много не буду так, что во вкратце. Для Гриндера я взял 3 уголка 5×5 пару болтов, пару кусков металла и подшипник от грм, а для основного ролика просто подобрал подходящею на вал железяку. Основной ролик делают большим, так площадь контакта с бумагой будет больше.

    У меня нет ничего такого, но в дальнейшем как найду поменяю. И так все собираю, как конструктор потому, что старую схему даже не нужно переделывать.только ролик переставил на левую сторону, потому что старый двигатель крутился в другую сторону.

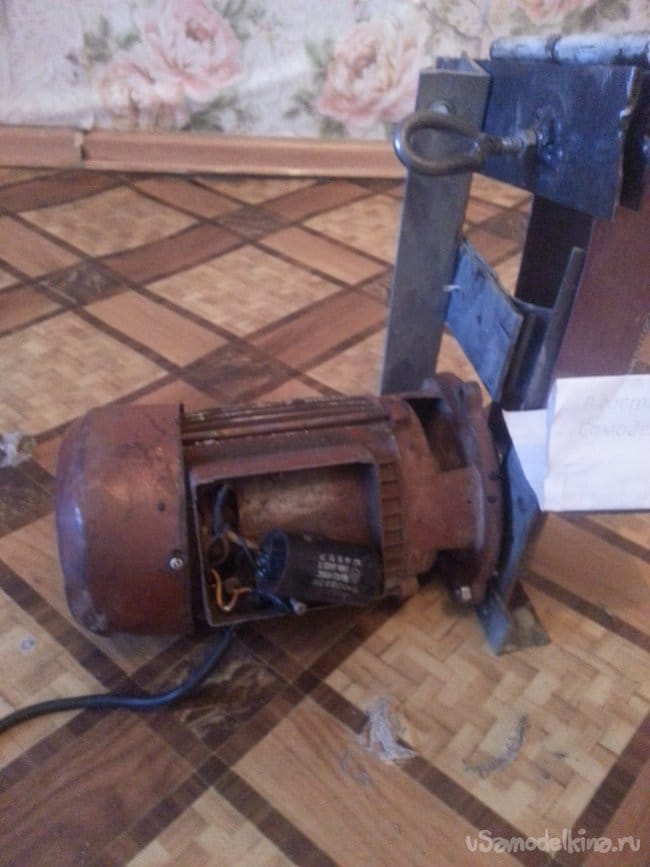

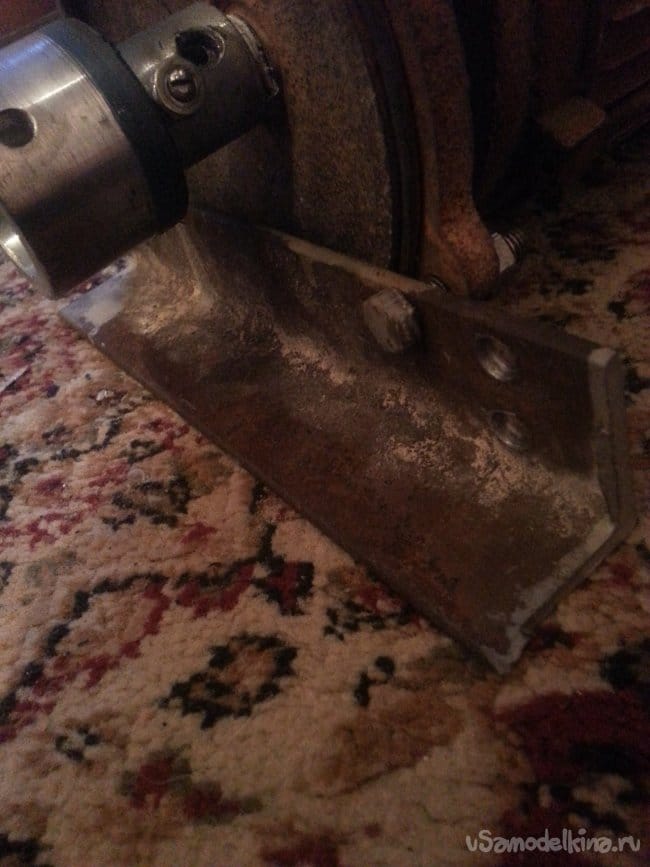

    В корпусе на двигателе, как раз есть два отверстия, их я и использую для крепления рамы Гриндера. В нижнем уголке просверливаю отверстия и креплю на два болта.








    Ролик можно взять любой, некоторые даже из дерева делают, можно так же взять трубку и запрессовать в них подшипник. Для своего Гриндера я взял ролик от грм. Он у меня узковат, обычно берут таких два, но мне не нужна широкая лента и 4 см ширины мне вполне хватает.

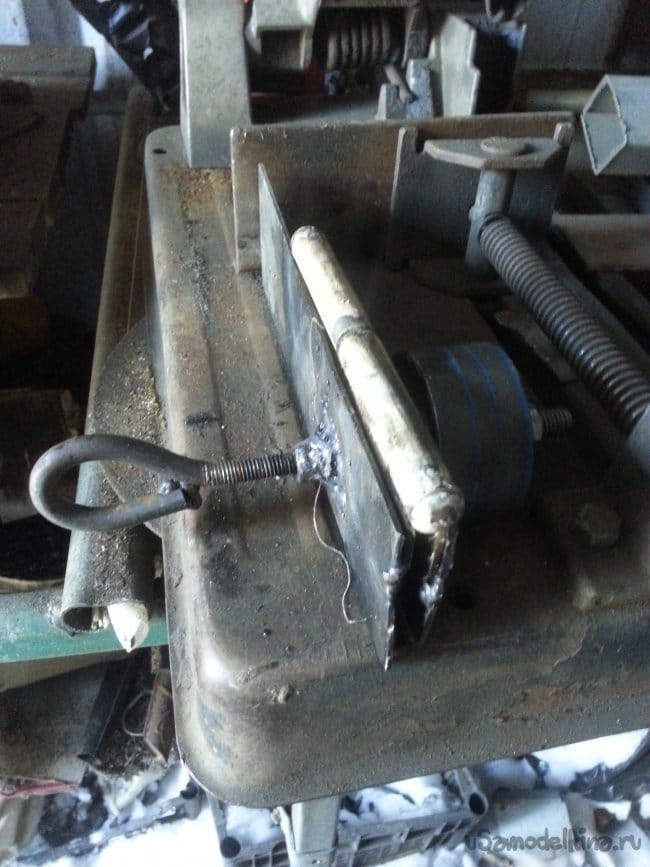

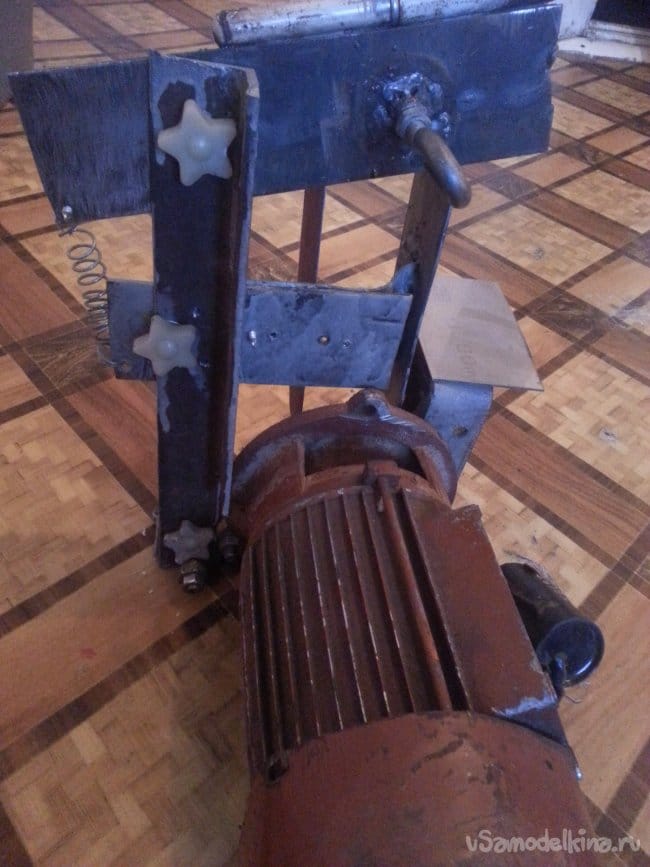

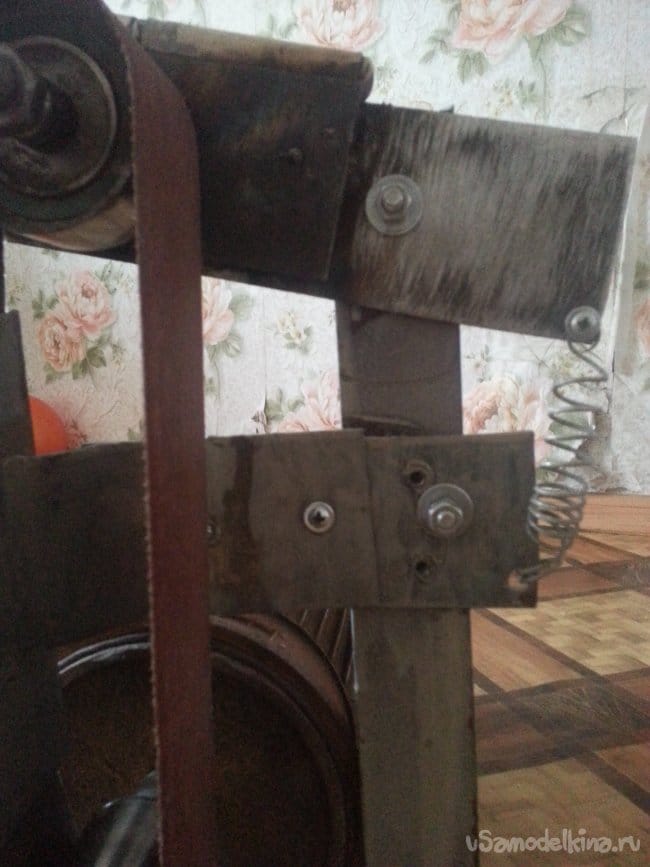

    Для того чтобы им можно было регулировать ленту собираю по всеобщей схеме, на навес с противоположной стороны ставлю регулировочный винт.

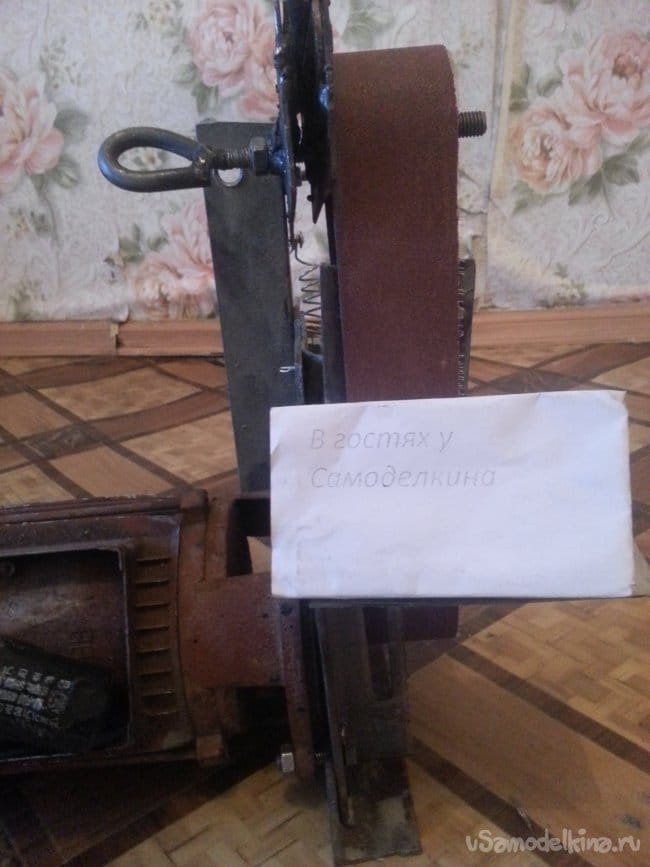

    Вот и все собрал по самой простой и универсальной схеме, самый простой в повторении Гриндер из хлама и железяк.

    Все проверил мощности очень хватает, кушать железо на ура. В общем я доволен доработкой и уверен, что на этом Гриндере я сотру не одну сотню километров ленты.

    Сейчас морозы у нас, красить буду когда потеплеет, за внешний вид не судите строго - это все собралось для агрессивной и долгой работы, и красота не продержится и часа.

    Всем спасибо за ваше внимание и до новых Самоделок Друзья.
