Гриндер, самая простая схема


Всем здрасти. Не так давно я сделал себе гриндер, на нем я правлю, шлифую поверхность и вывожу спуски. Иногда нужно переставлять с крупной на мелкую бумагу, честно говоря лень и поэтому я решил сделать себе еще один, но более проще и без заморочек.

С двумя гриндерами будет проще - не надо бегать ставить то одну бумагу, то другую. Я посидел подумал примерно, как он должен выглядеть, посмотрел запасы металла и придумал как все будет выглядеть.

И так нам нужен двигатель, два куска профиля 25х25мм, две трубки на 20мм, два подшипника 20мм наружный и 8мм внутренний, пружина любая на растяжение и стандартный набор инструментов.

И так начнем: двигатель у меня 220 В 200Вт потребление, с регулировкой оборотов

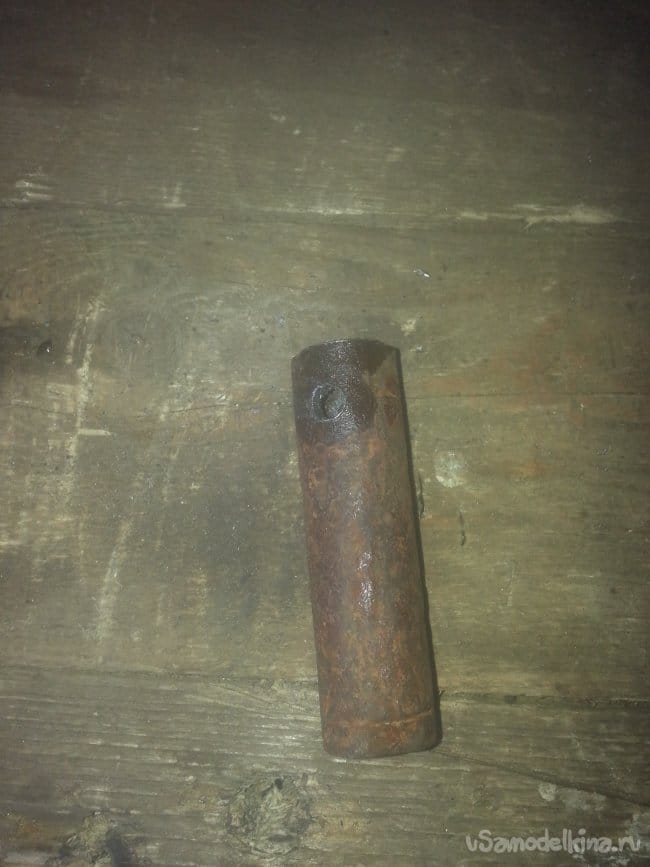

Теперь о трубке: трубка с внутренним диаметром 10мм, толщина 3мм. Трубка у меня от старого нерабочего насоса водолей, валялась без дела так и пригодилась, а так подойдет любая - главное чтоб садилась на вал

Теперь я отступаю от края 3см и просверливаю отверстие на 5мм. Это нужно для крепления ролика на вал. Так же можно сделать проточку на валу и ролике для шплинта, но я не стал заморачиваться

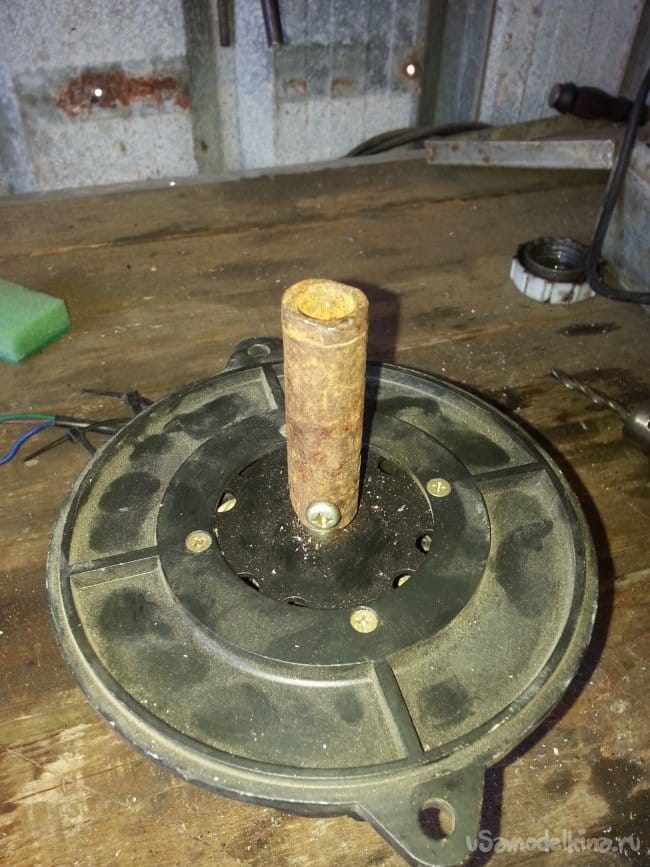

Теперь отступив от края, просверливаю отверстие на валу 5мм, затем надеваю трубку на вал шплинтую гайкой

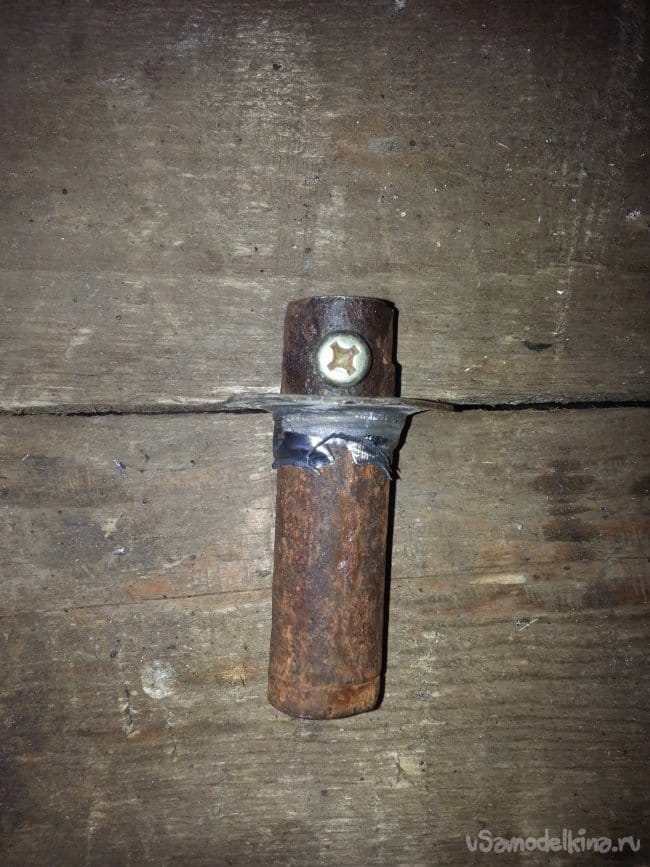

Мне нужно сделать ограничитель, чтобы бумага не убегала с роликов. Все перерыл ничего подходящего. Нашел 4 страшных шайбы, придется с них химичить. И так высверливаю отверстие в шайбе под трубку и надеваю шайбу на трубку

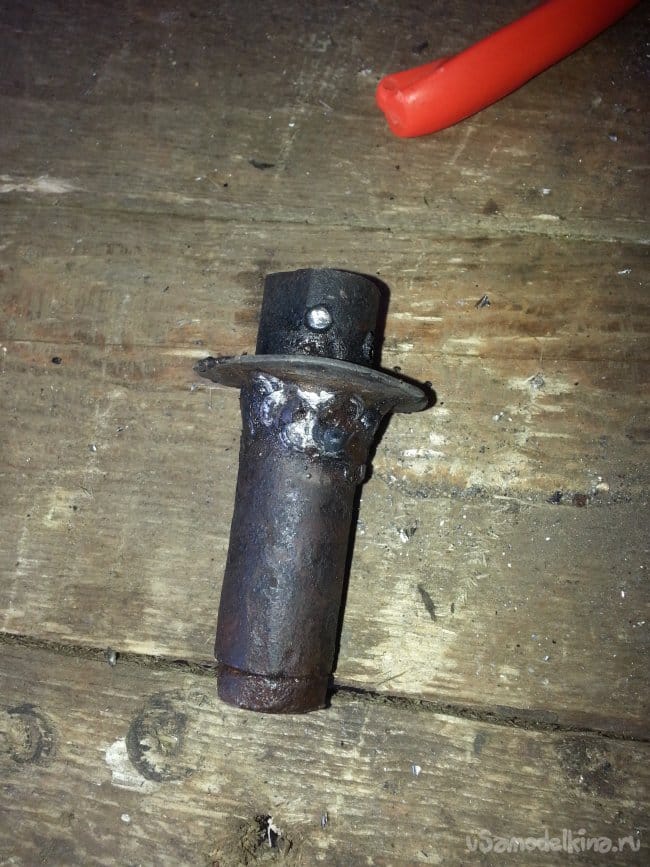

Акуратно привариваю шайбу к трубке с обоих сторон. Даю немного остыть и шлифую отрезным диском убирая острые края

Ну вот пришло время для сборки рамы. Форма и размеры рамы особою роль не играет. Я взял два куска профиля 25х50мм

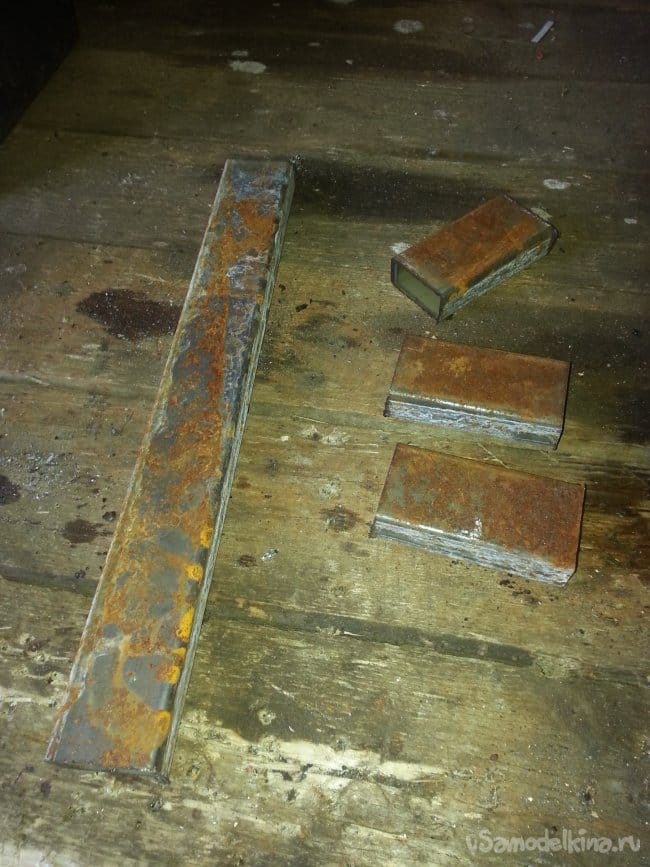

Один кусок пойдет на расходняк, от него я отрезаю три куска по 10см

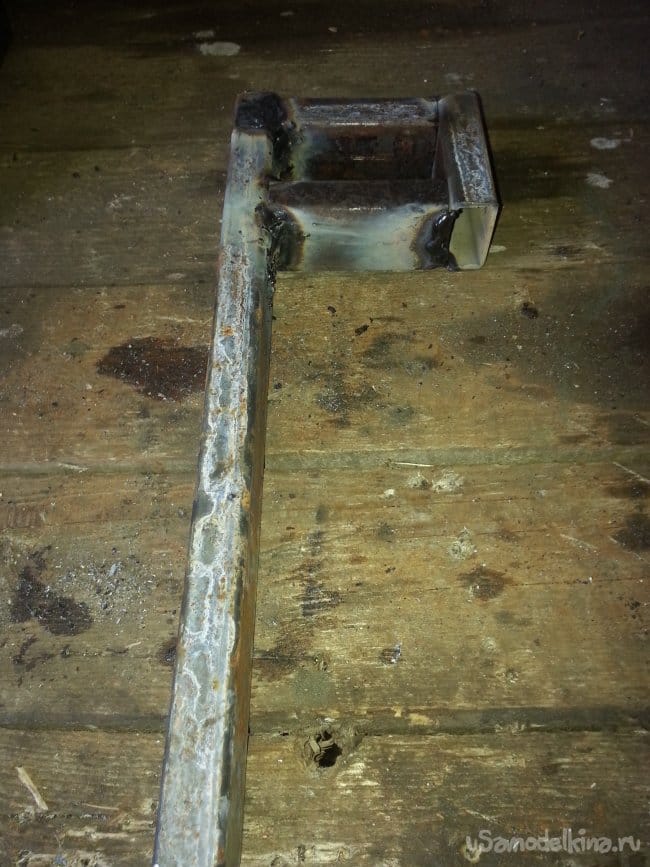

Теперь свариваю в виде квадрата куски и привариваю к профилю, ну вот рама готова

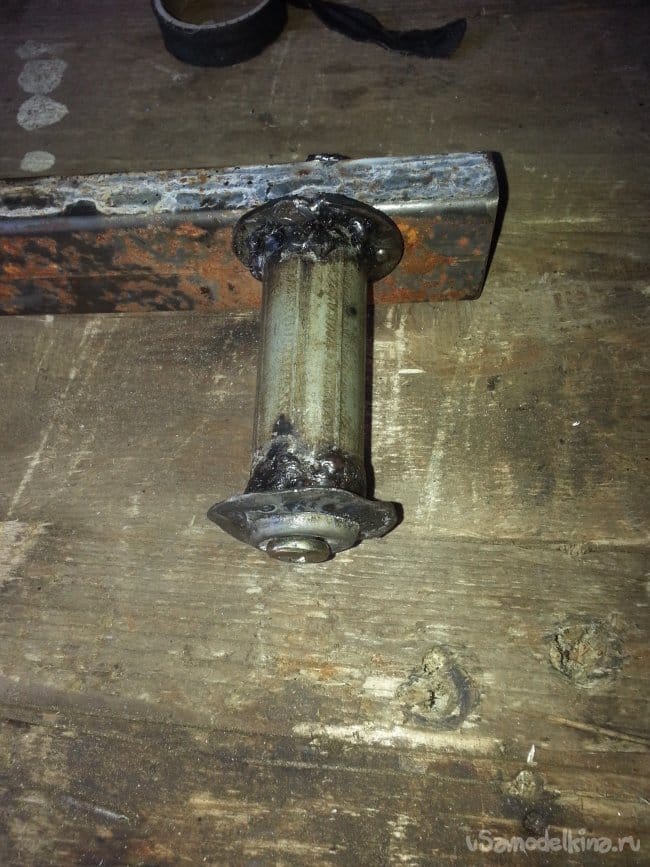

Из куска трубки 10см я делаю ролик, прессую в него подшипники 20мм наружный диаметр, внутренний 6мм. С краёв к трубке привариваю шайбы, как на первом ролике. Просверливаю отступив 5см, просверливаю отверстие в раме, надеваю ролик на болт, вставляю в просверленное отверстие и привариваю с другой стороны

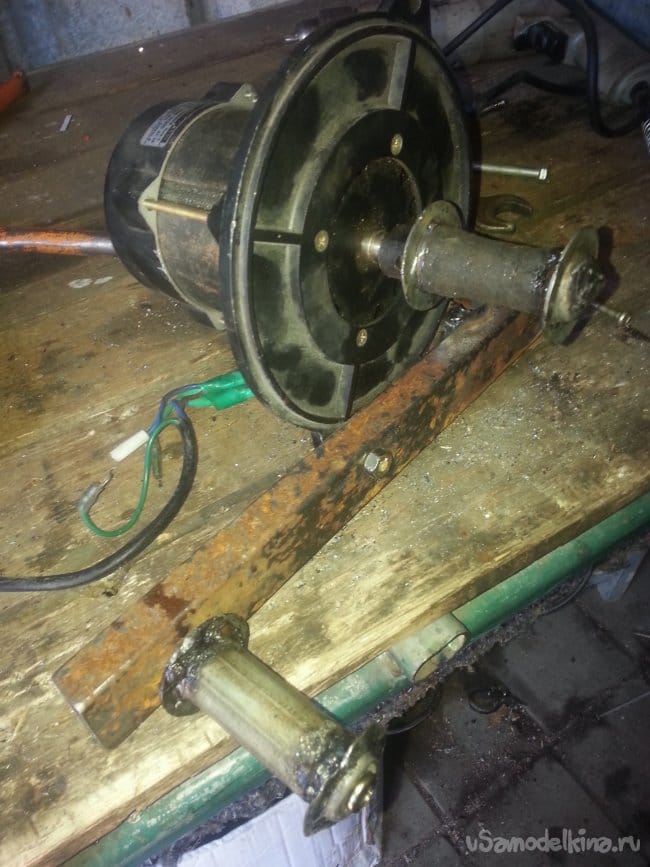

Исходя из конструкции своего двигателя, решил крепить на болт. Просверлил, отступив от ролика 15см, креплю на болт двигатель. На фото двигатель в дальнем положение от ролика.

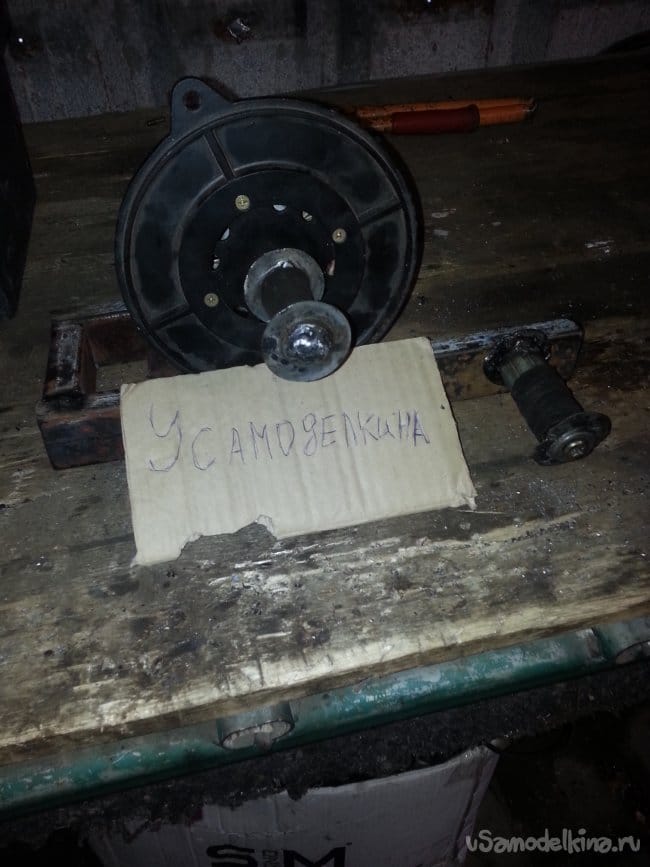

Ну вот наш гриндер готов, можно пользоваться. На фото двигатель в ближнем положении от ролика после надевания ленты двигатель наклоняем и фиксируем при нужном натяжение ленты

Как раз у меня полуготовый нож лежал рядом его нужно полировать пастой гои. Для таких целей у меня есть тонкая кашма для палировки, надеваю кошму на гриндер включаю на самых малых оборотах - все работает и потихоньку добавлял обороты, где-то оптимально по оборотам посчитать не смогу, но нужную скорость я подобрал


Ну вот друзья, пришло время прощаться, последним словом хочу сказать Спасибо сайту "В гостях у Самоделкина" за то, что такие как я - простые, только начинающие, но преданные своему делу люди, делают что либо своими руками и зарабатывают. Обижает меня одно, что люди пишут вот из плохой стали делаешь нож, ой такая сталь только для ложек годится, ой я все марки стали знаю, а твой нож г....о - я не уважаю таких людей, но каждый имеет право на свое мнение. Я понимаю, что у меня нет хорошей стали, но она мне зачем? чтоб картошку чистить? да у меня бывают косяки, но а кто не учился.

Ладно простите друзья - наболело, одно радует что благодаря нашем сайту Самоделкину я скоро накоплю на хорошую наковальню!
