    Гриндер из всего что было


    Здравствуйте друзья. Вот выдалось свободное время - решил собрать себе Гриндер для обработки ножа. Сначала решил поискать в сети варианты приспособления, в основном недорогие гриндеры собирают из небольших двигателей от стиральной машинки, ну или любой двигатель от 1500 оборотов и более. Главный ролик делают из фанеры, дерева или вытачивают на токарном станке. Количество роликов от одного и до сколько захочешь, но в среднем 2 или 4 ролика, а длина ленты и по два метра.

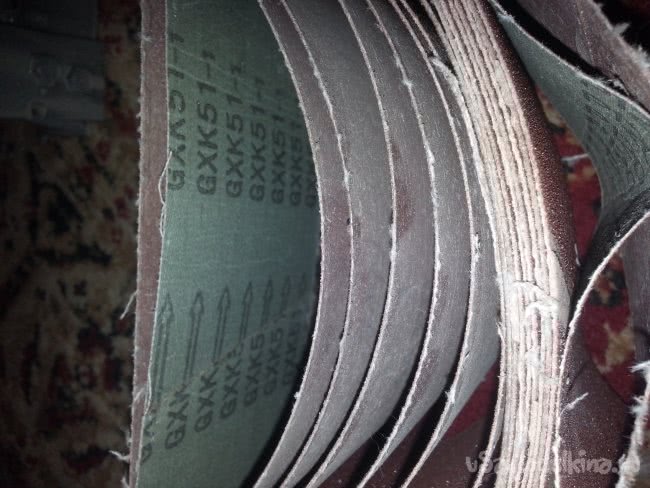

    Я решил начать с легкого и купил ленту 610мм длиной и 100 мм шириной. В общем, поняв принцип работы, приступаю к сборке.Инструмент
    1. Дрель
    2. Болгарка
    3. Сварка
    4. Болты и гайки


    Материал
    1. Двигатель от 1500 оборотов

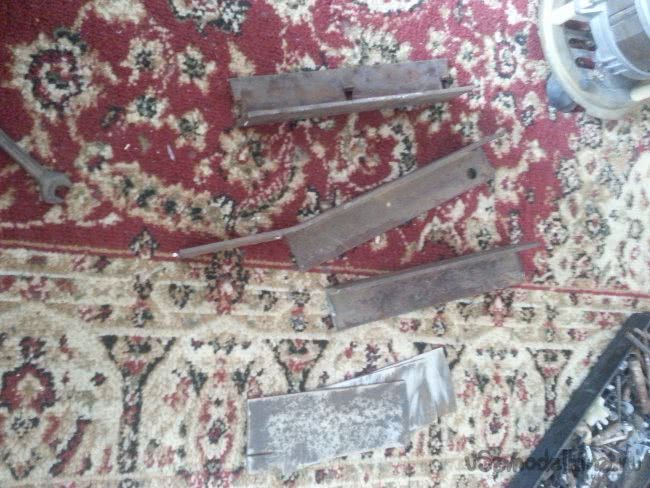

    2. 3 уголка 5х5 20см
    3. Листовой металл от 3х мм
    4. Ролик от авто

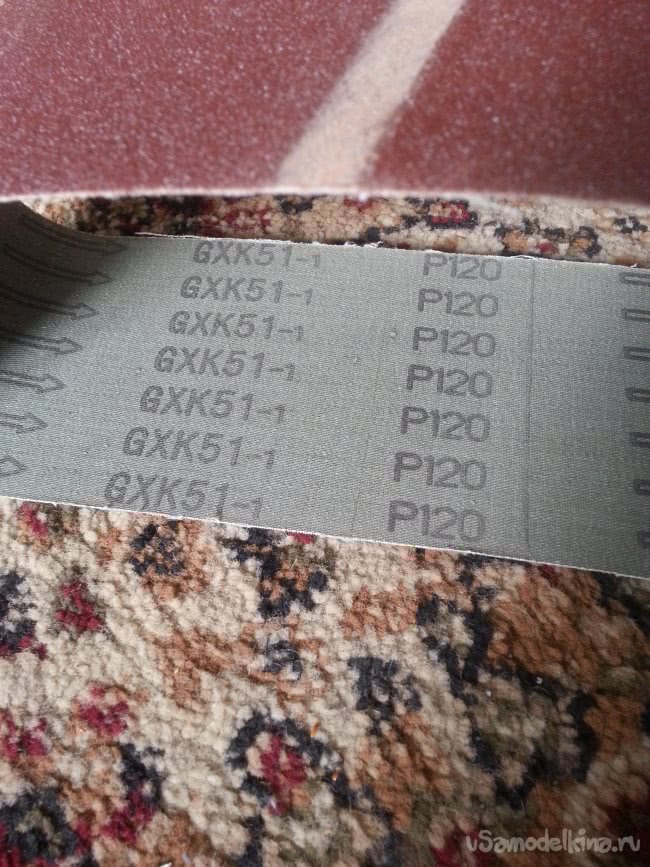

    5. Лента наждачная 610мм


    Сборка гриндера Для своего гриндера я нашел подходящий двигатель, не знаю от чего, да и бирки характеристик нет, но я включил и думаю там больше тысячи оборотов.Так что беру для своих опытов его.

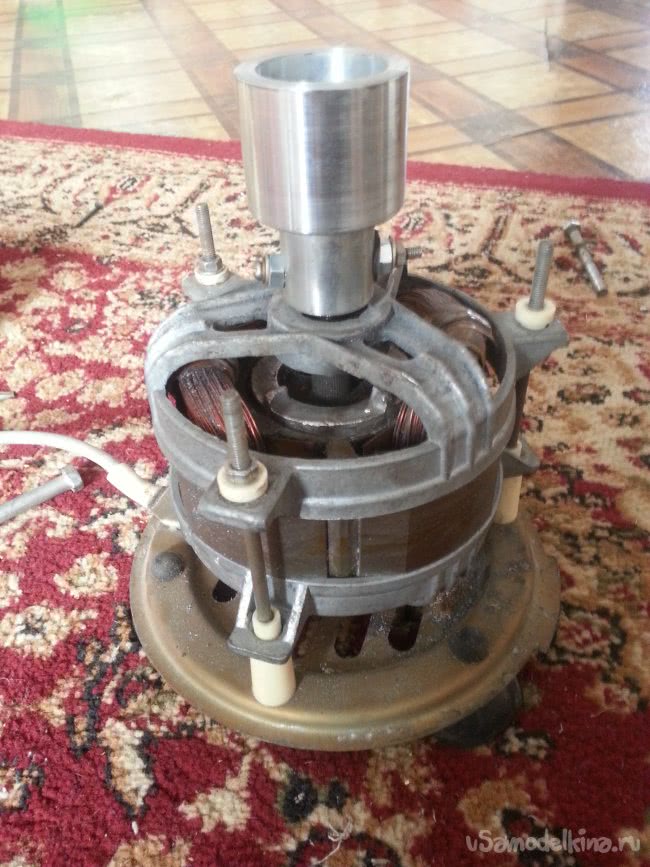

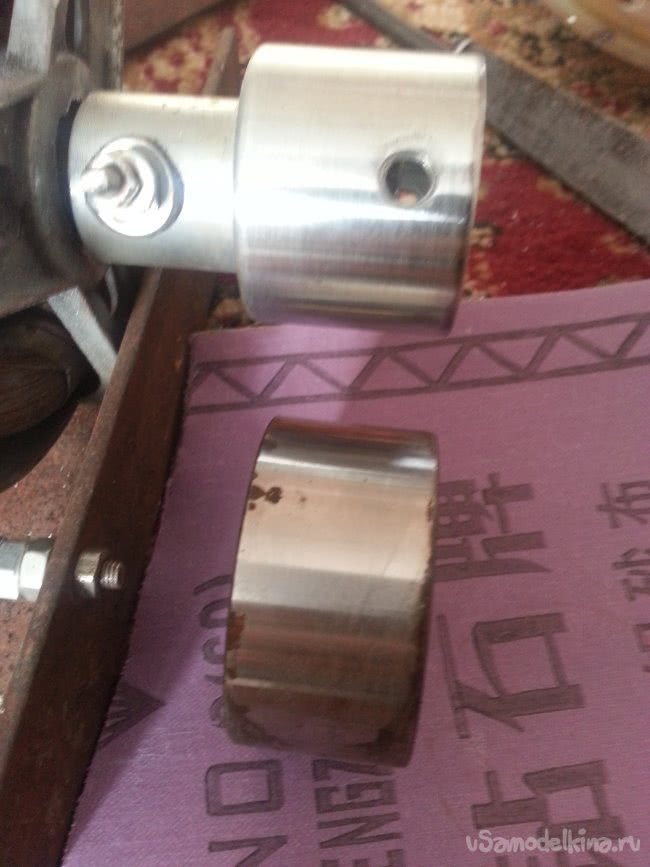

    Для ведущего ролика попалась проставка для трубы 40х25 мм. На валу двигателя крепить хотел шпилькой, но вал оказался тоньше чем я думал и нашел отрезок трубки, забил в ролик, а затем забил на вал двигателя - очень даже плотно зашел, но для подстраховки взял и просверлил 4мм отверстие и закрутил болт с гайкой. Вот и все никуда он не слетит.

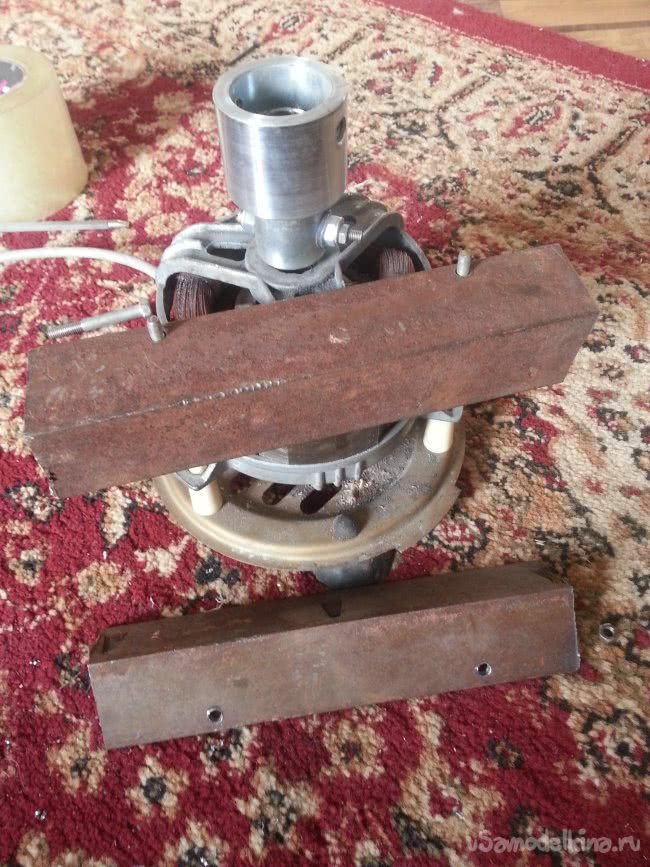

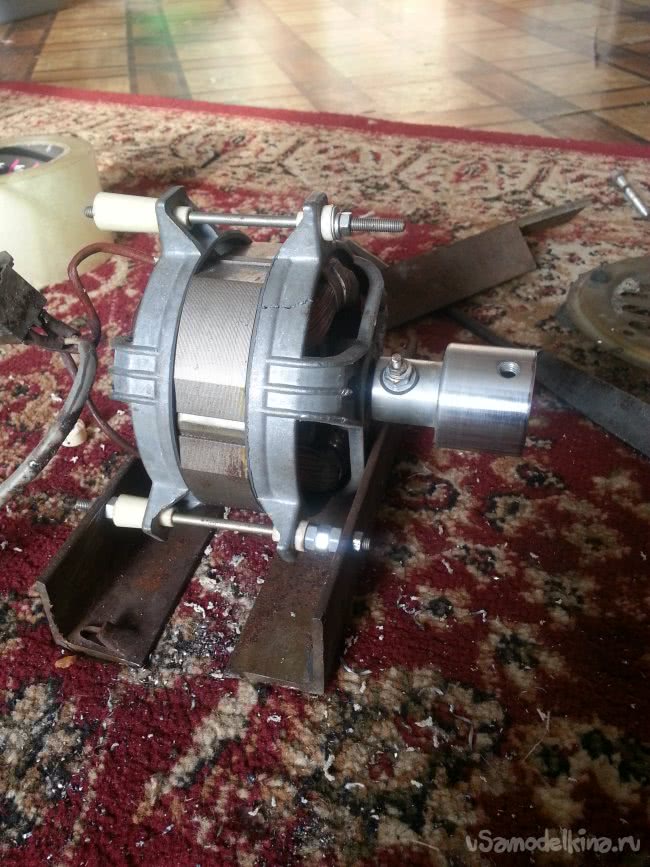

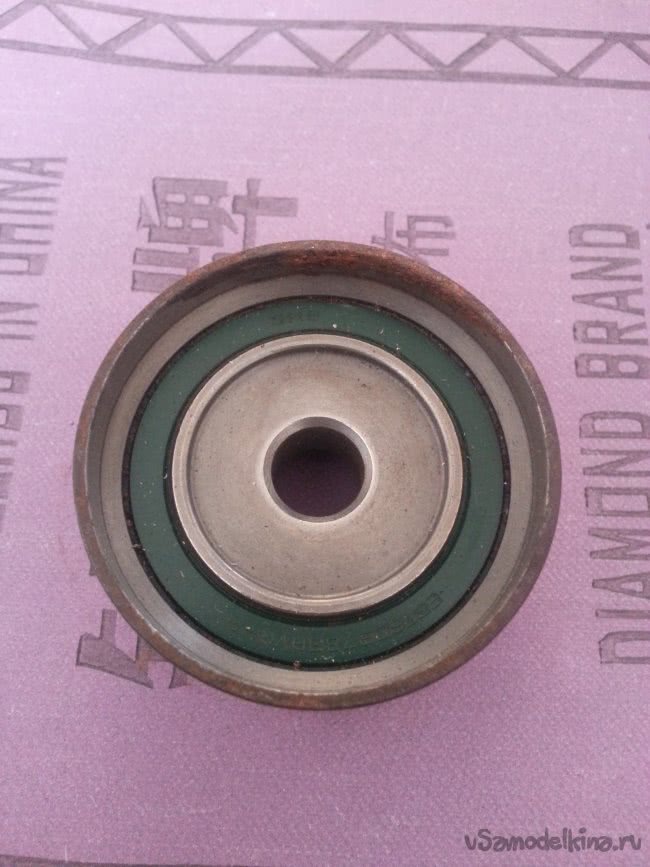

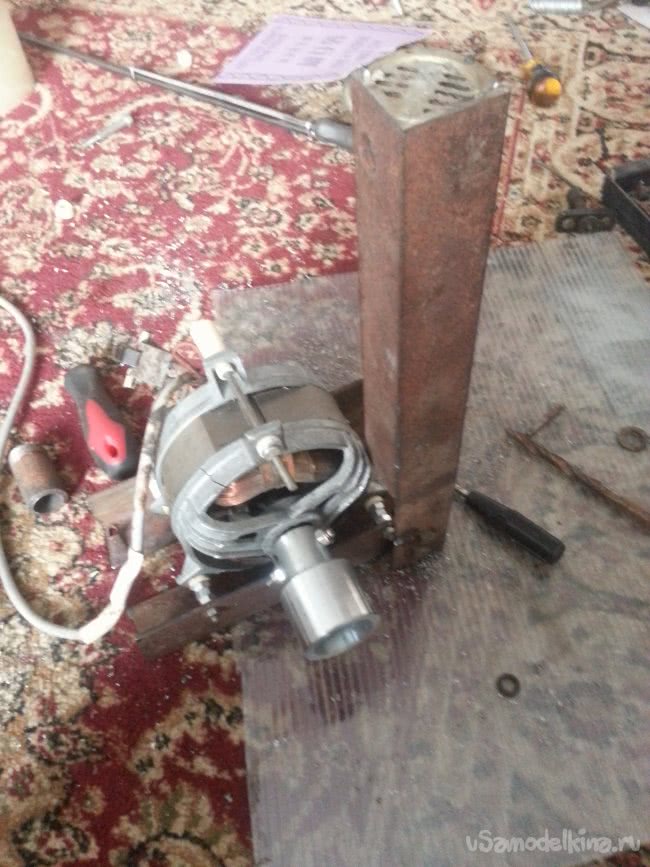

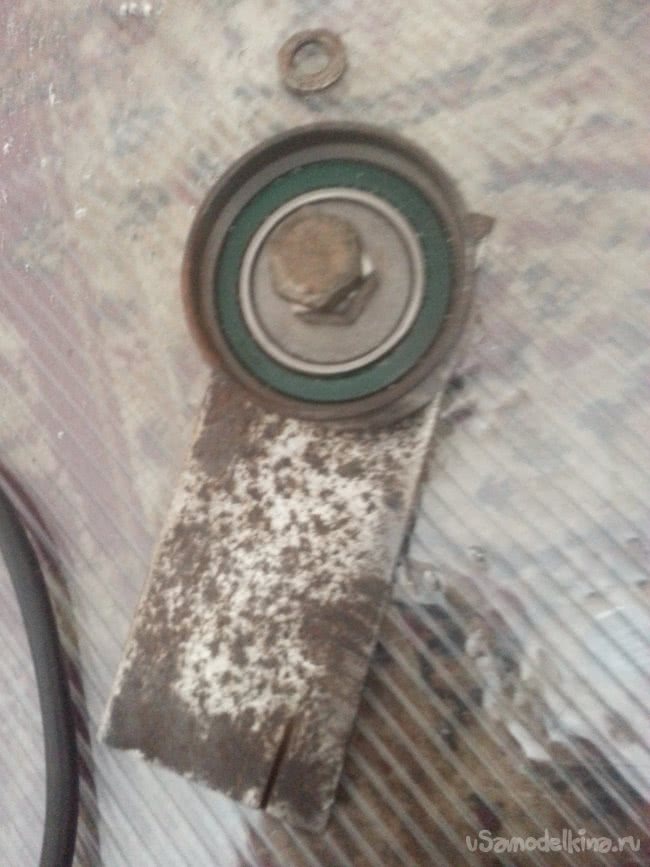

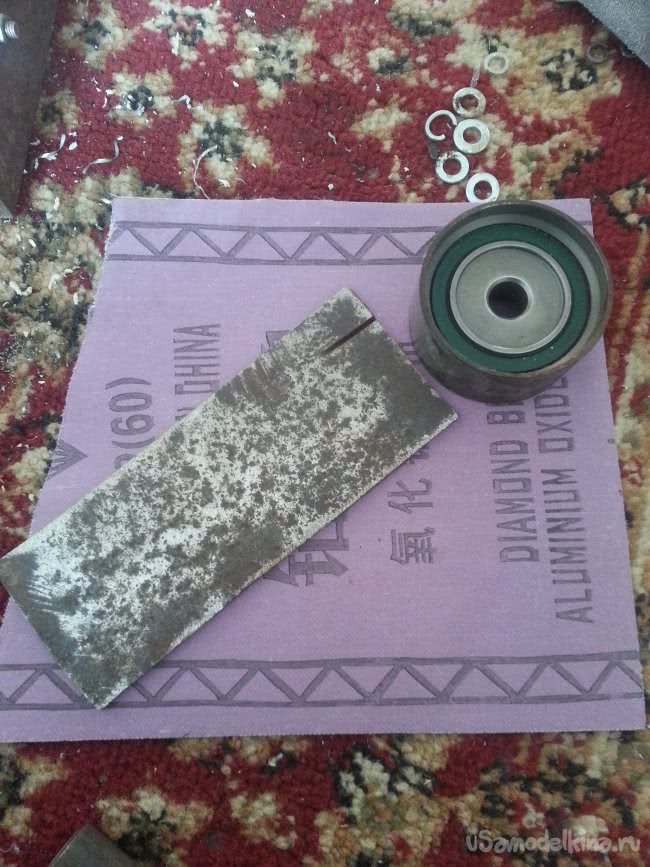

    На двигателе есть три шпильки, которые скрепляют двигатель, как раз просверлив отверстия в уголке, закрепляю на две шпильки. Для крепления второго ролика устанавливаю 3‐й уголок, прикрутив его на нижний уголок. Для ролика, как раз у меня остался ролик на машину, я его покупал, но он мне не понадобился, а сейчас как раз пригодился. Для крепления ролика взял пластину 3мм шириной 80мм, а длиной 20 см.

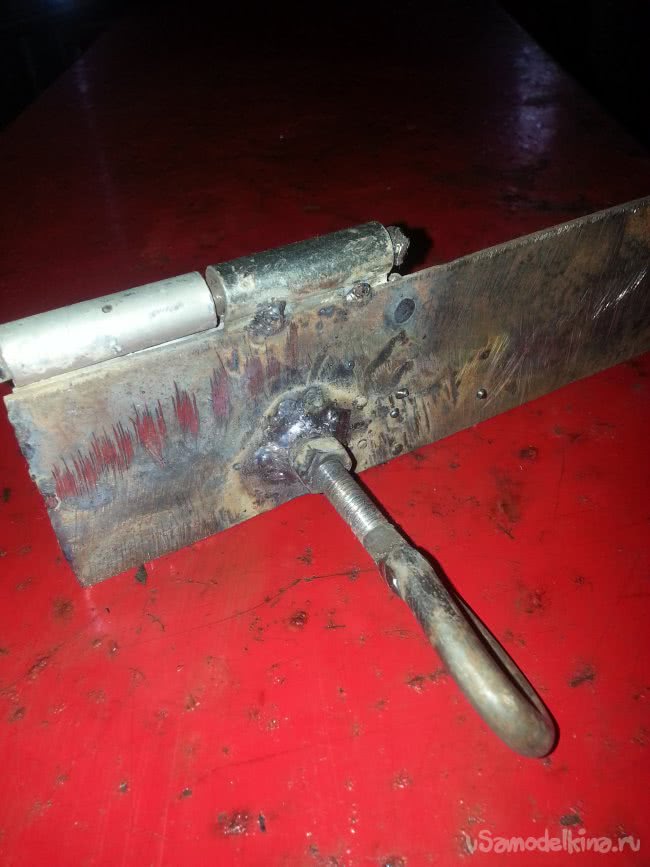

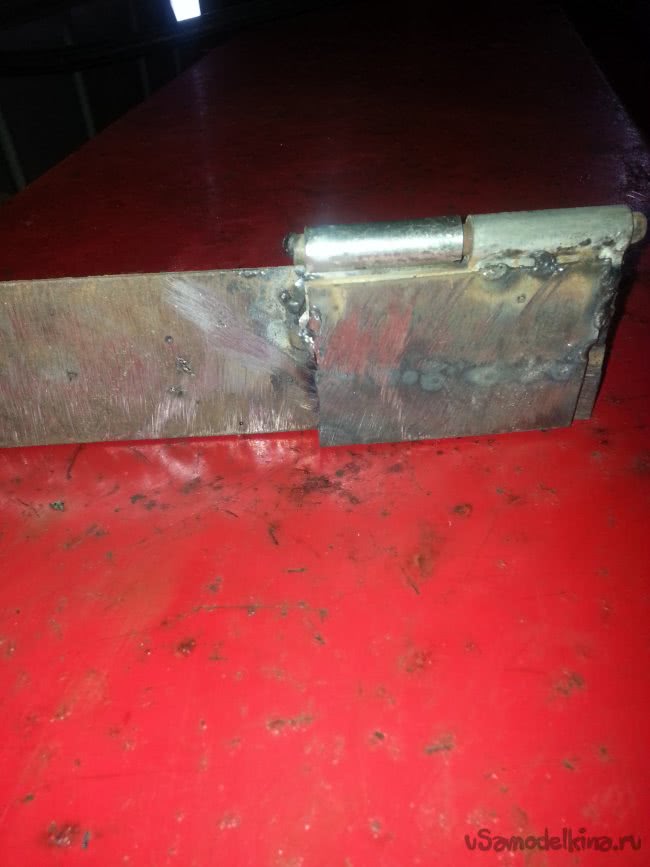

    Для регулировки наклона ролика приварил к пластине навес подходящего размера, а к второй стороне приварил кусок металла и просверлил в ней отверстие под болт. Через проставку и шайбу затягиваю ролик крутится легко. С противоположной стороны просверливаю отверстие, привариваю гайку и из проволоки скручиваю подходящей длины крючок и нарезаю на нем резьбу, вот и все механизм собран.

    Теперь устанавливаю все на свои места. После сборки решил просто проверить, и включив двигатель удавился, что двигатель крутятся не в ту сторону. Немного подумав, решил все переделать в противоположную сторону. Еще раз все проверил, все вроде нормально работает, обороты хорошие.

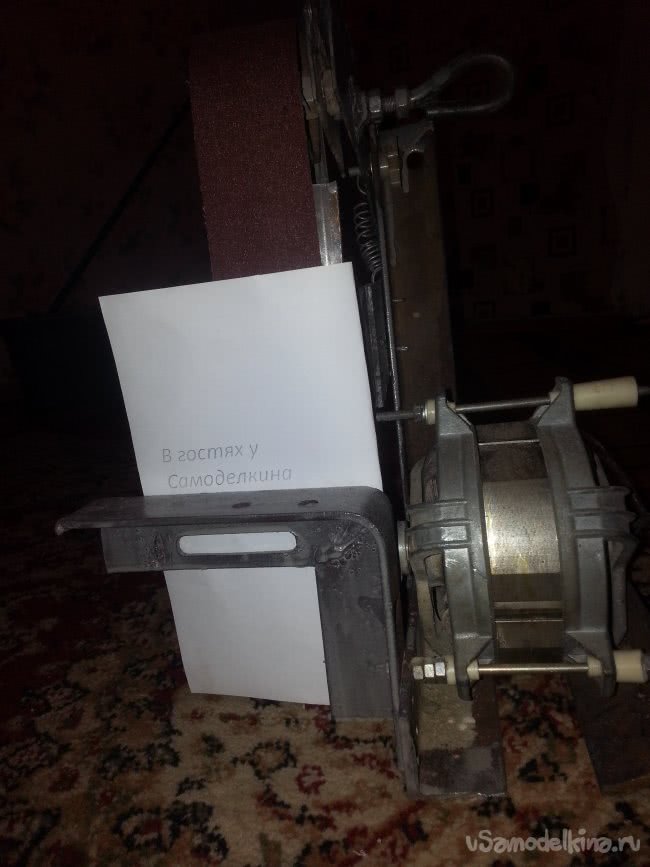

    Для площадки под лентой из кусочков металла выгнул, как надо, и прикрутил все на свои места. Для упора нашел кусок уголка, и просверлив отверстие, прикрутил к нижнему уголку, все вроде на своих местах.

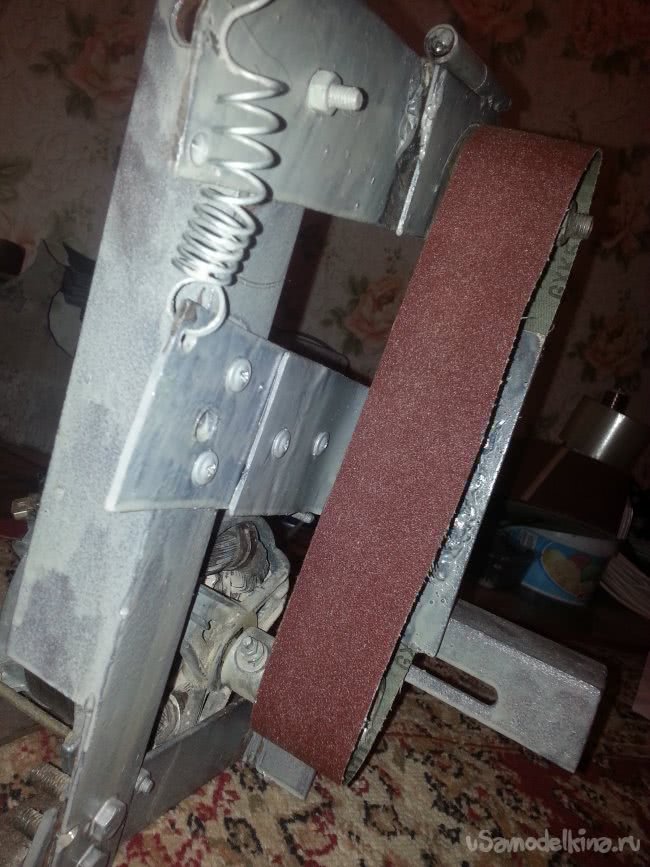

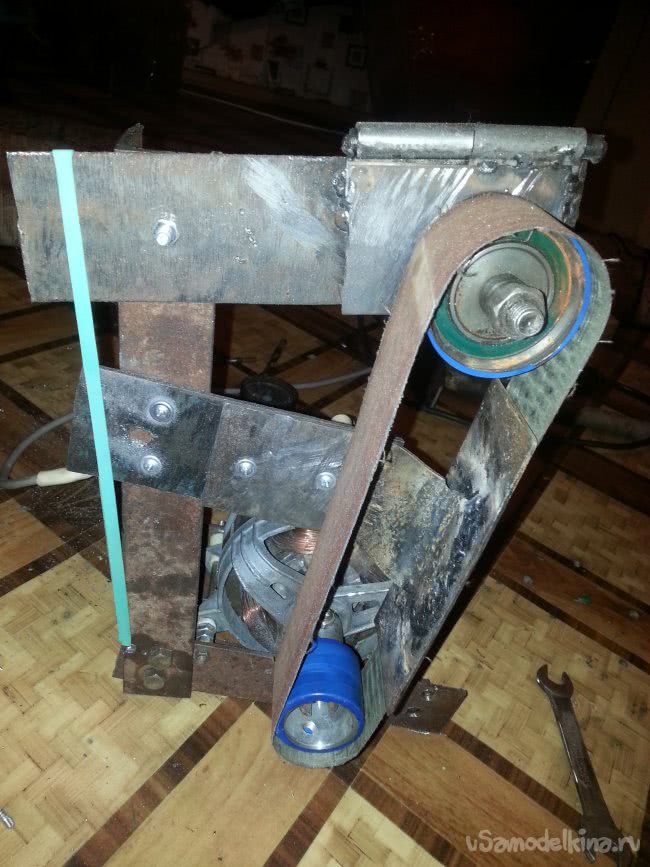

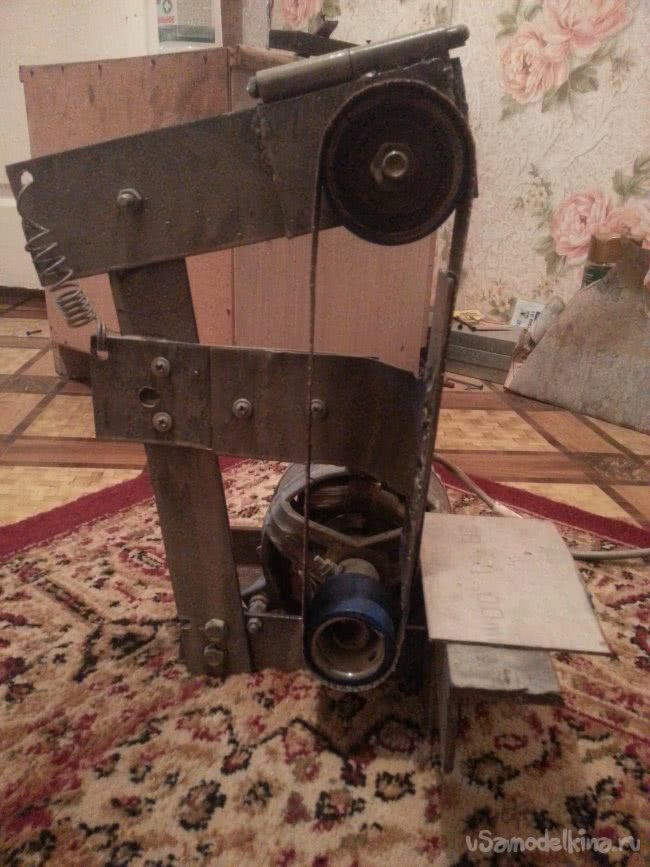

    Вот и все - гриндер готов, шлифует очень даже хорошо, оборотов хватает.

    Все покрасил грунтовкой, чтобы не ржавело, ничего не покупал, только ленту наждачную, а двигатель друг подарил

    В общем, всем спасибо, до новых Самоделок Друзья
