Шлифовальный станок из дрели с быстрым креплением

Здравствуйте, уважаемые читатели!
В этой статье я расскажу и покажу, как можно сделать своими руками шлифовальный станок из дрели.

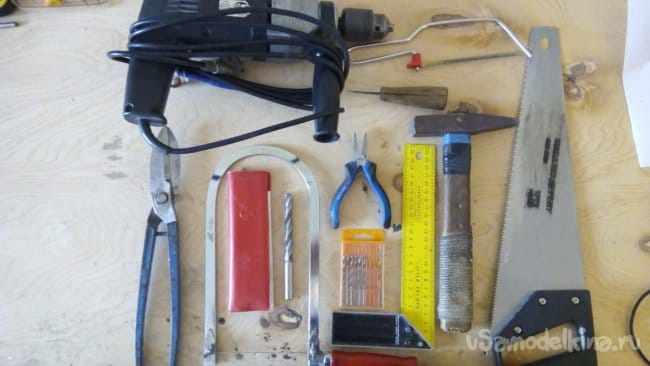

Материалы и инструменты:

• Ножовка по дереву.

• Ножовка по металлу.

• Ручной лобзик.

• Наждачная бумага (зернистость 40).

• Дрель и сверло 3 мм.

• Кернер или шило.

• Молоток.

• Пластина металла для изготовления некоторых деталей (в моём случае это алюминий).

• Набор надфилей.

• ДСП.

• Плоскогубцы.

• Тиски.

• Небольшая мебельная петля.

• Саморезы.


Процесс изготовления.
Шаг 1: разметка материала и распил.

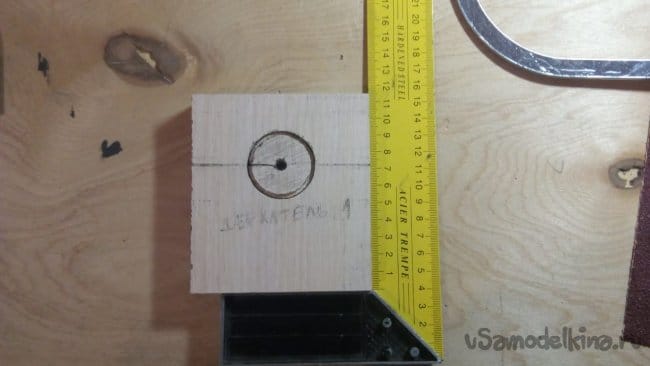

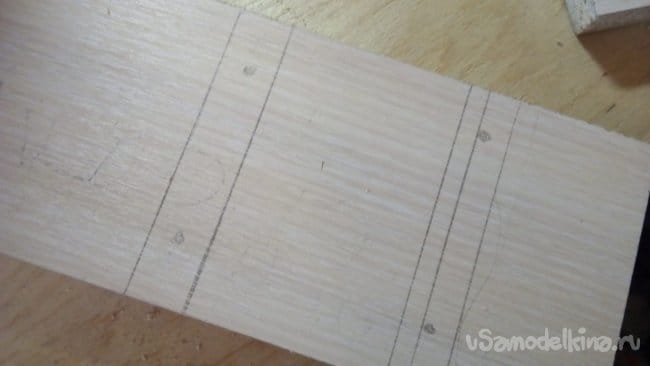

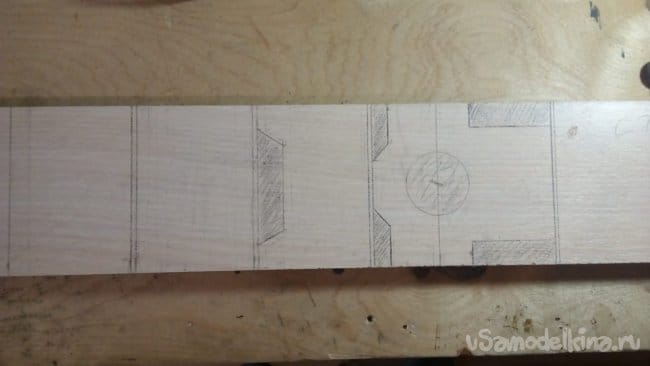

Для начала на материал наносим схемы деталей для распила с учетом толщины реза пилы.

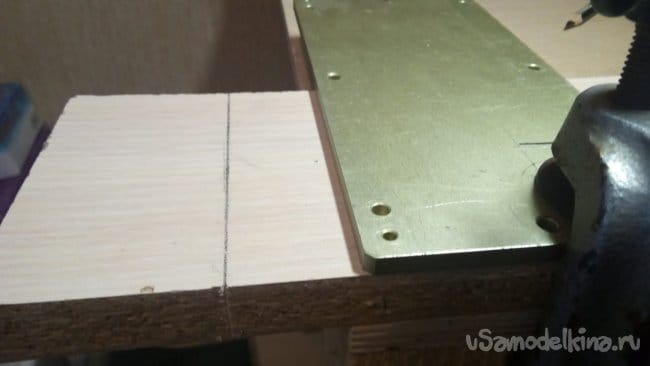

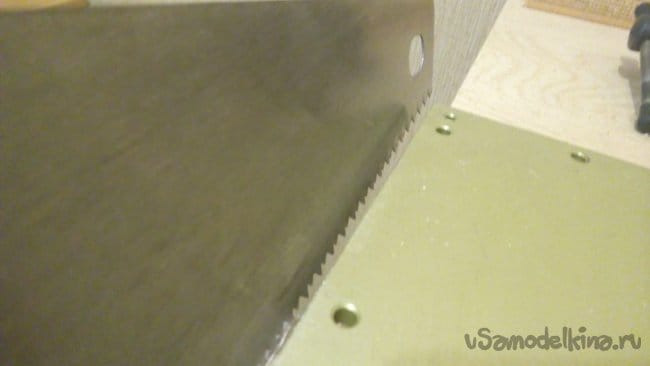

Теперь начнём распил. Для того чтобы всё отпилить ровно, устанавливаем в месте пиления направляющую (у меня это пластина алюминия) и производим распил. Когда деталь отпилена – сдвигаем направляющую к следующей детали.

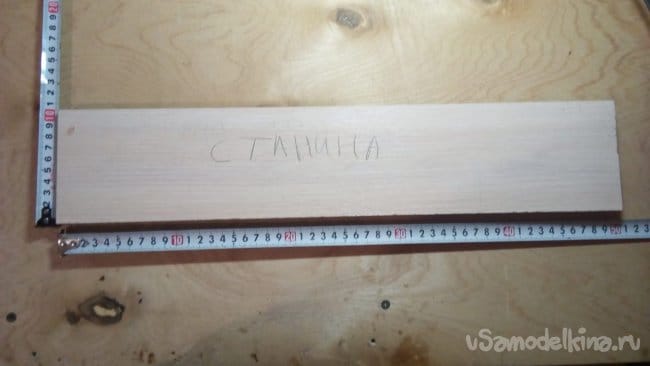

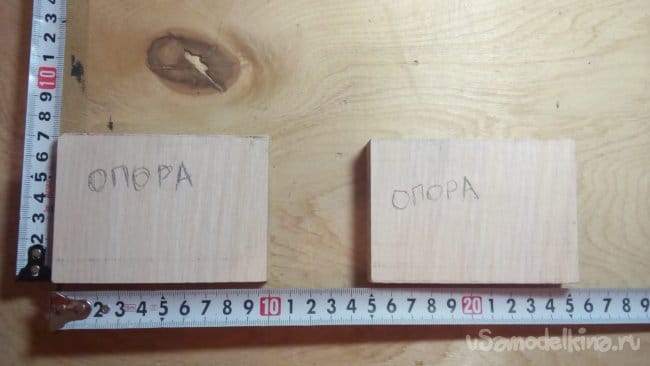

Размеры деталей.

Шаг 2: шлифовка и выравнивание деталей.

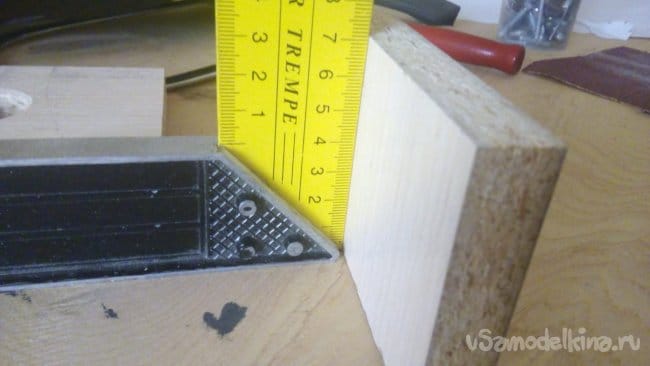

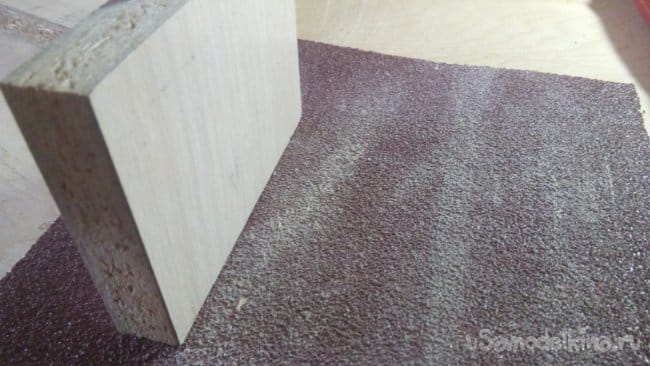

Так как вручную отпилить идеально ровно достаточно сложно, поэтому присутствуют небольшие неровности, которые нужно убрать. Для этого кладём грубую наждачную бумагу (у меня зернистость 40) на стол и прижимая к ней деталь шлифуем до выравнивания стороны (здесь важно вовремя остановиться, иначе можно не попасть в размер).

Шаг 3: доработка деталей.

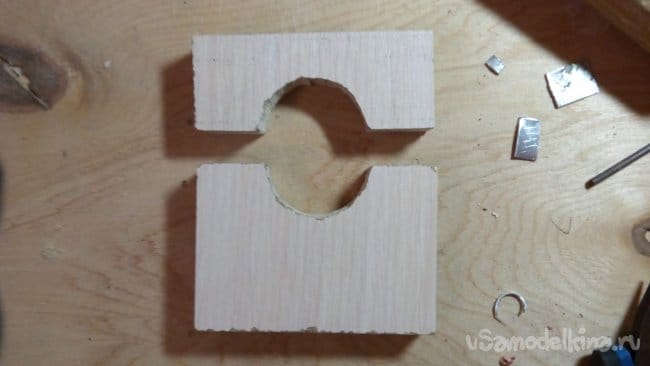

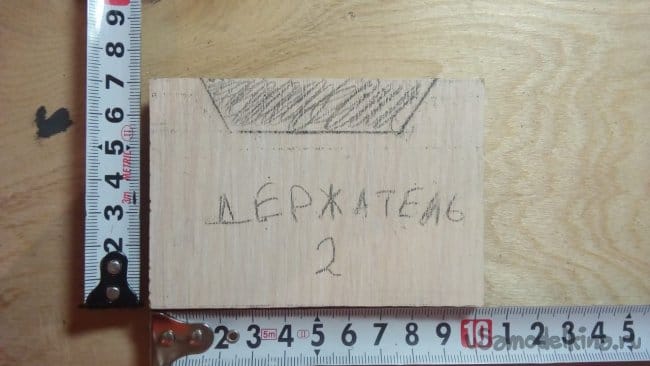

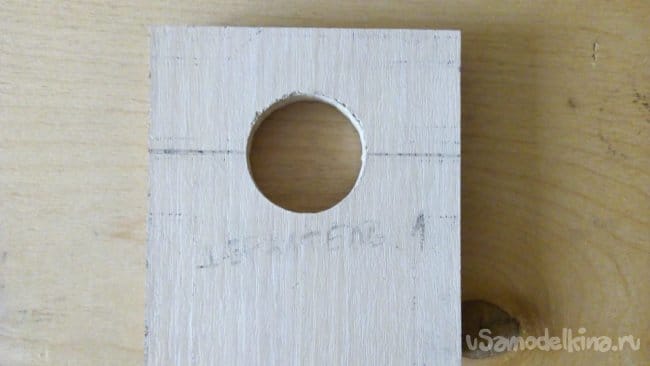

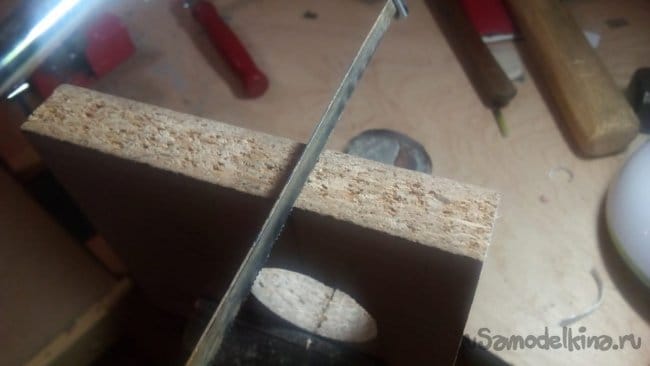

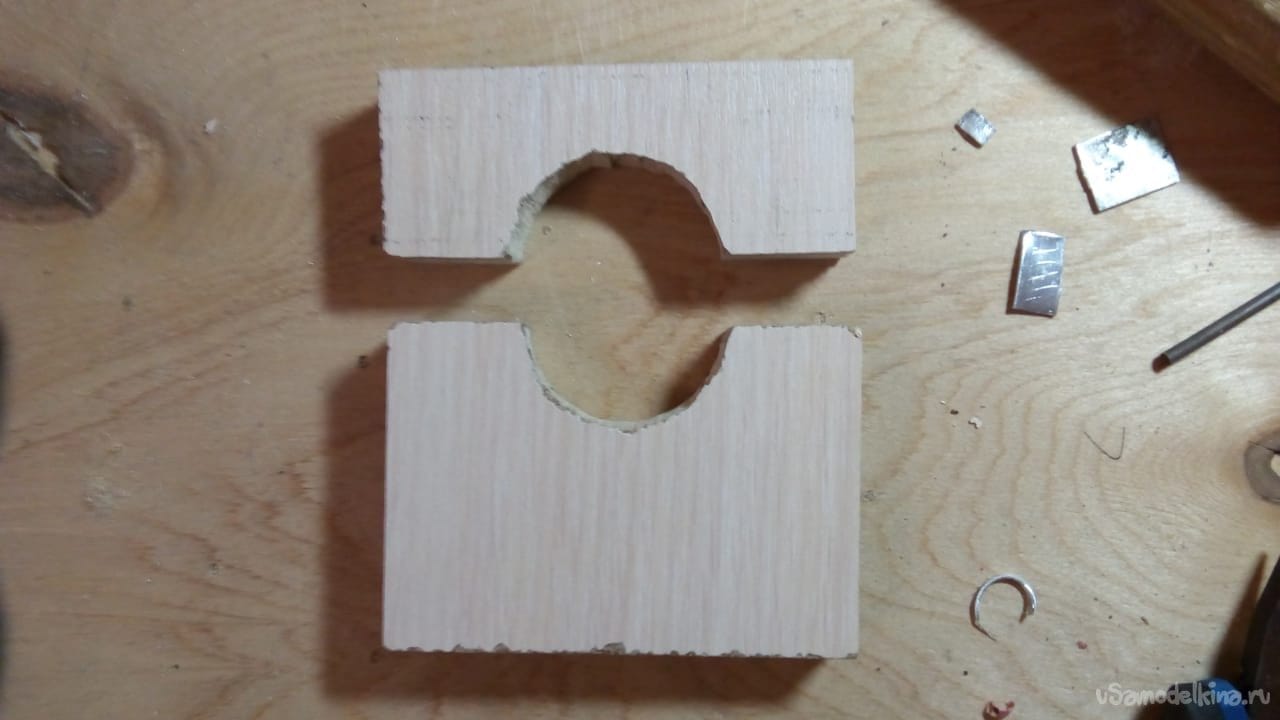

В нашей конструкции присутствуют две детали, требующих дальнейшей работы с ними. Это держатели. На каждой из этих деталей есть заштрихованная часть (мне проще обозначать удаляемые части именно так), которую необходимо выпилить. Вооружившись ручным лобзиком, приступаем. Если дрель не устанавливается из-за небольшого несовпадения размеров – доводим наждачной бумагой (это поможет, если размер крепления меньше необходимого). Теперь, используя ножовку по металлу (из-за более аккуратного реза) распиливаем держатель пополам.

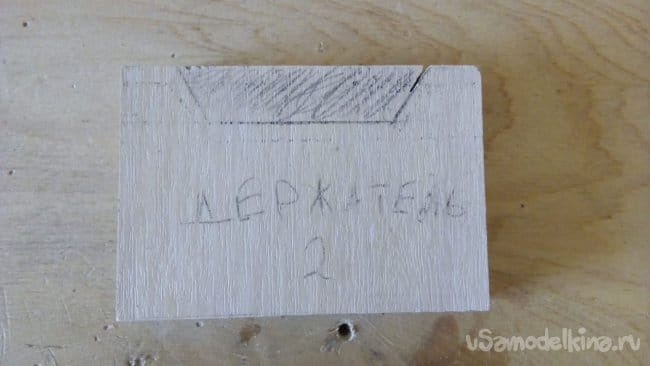

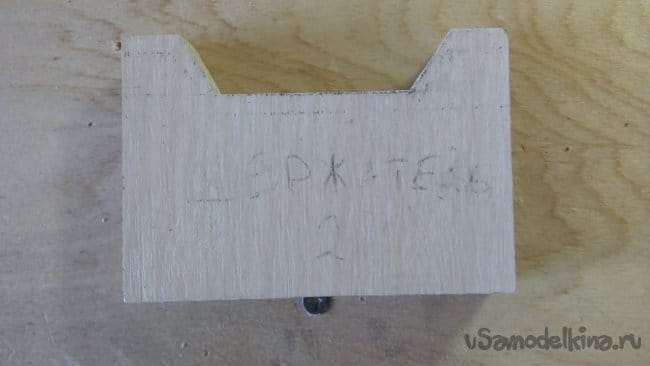

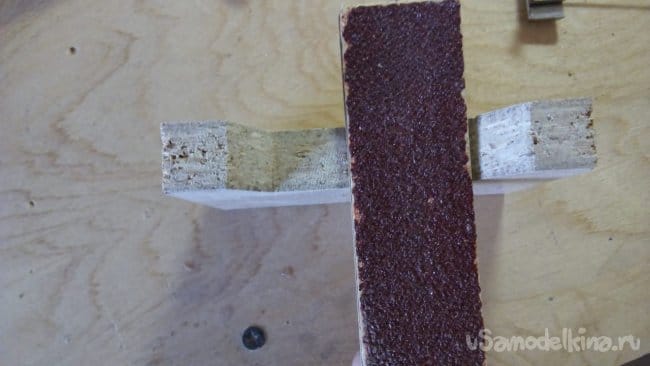

Теперь работаем со вторым держателем, выпиливаем заштрихованную часть и обрабатываем наждачной бумагой.

Шаг 4: изготовление фурнитуры.
Так как дрель в наш станок должна быстро устанавливаться и быстро сниматься, то необходимо использование мебельной фурнитуры: небольших петель и защёлок. Маленьких петель у меня не нашлось, поэтому я использовал самодельные, которые когда-то сделал. Так как у моих защелок ответная часть – зацеп не подходила к размеру детали, я изготовил её самостоятельно.

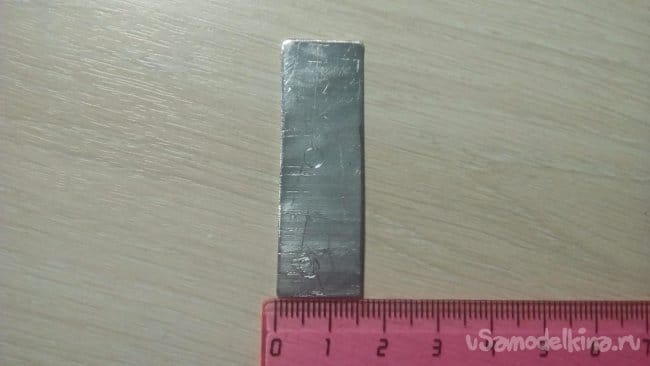

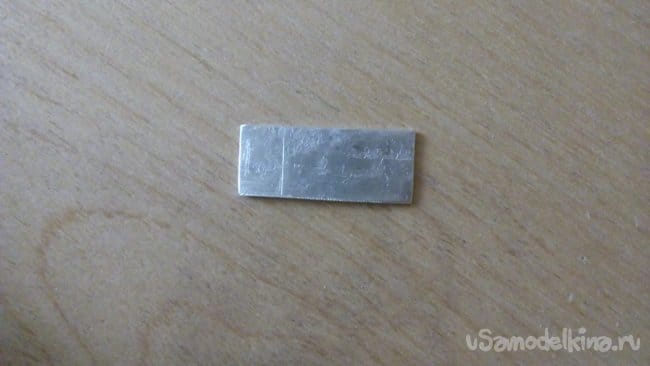

Вырезаем прямоугольник длинной 40-50 мм и шириной 15 мм.

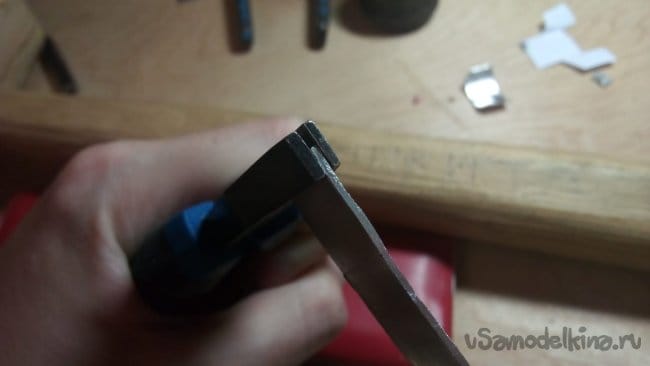

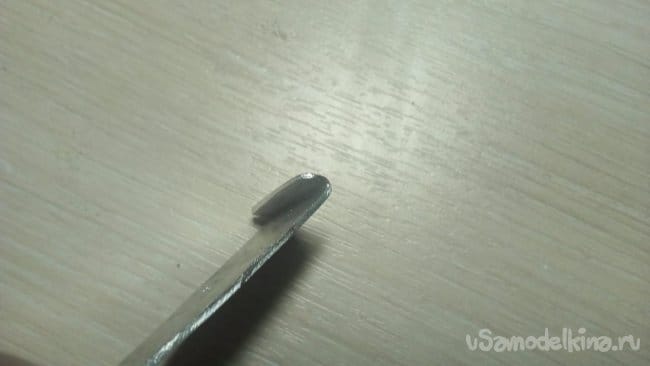

Отступив 5-6 мм от края загибаем чтобы получился крючок.

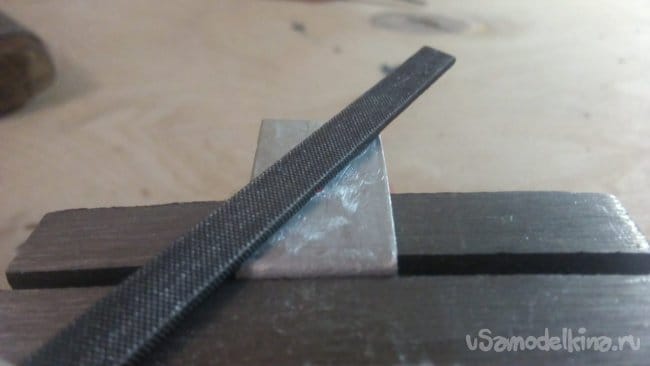

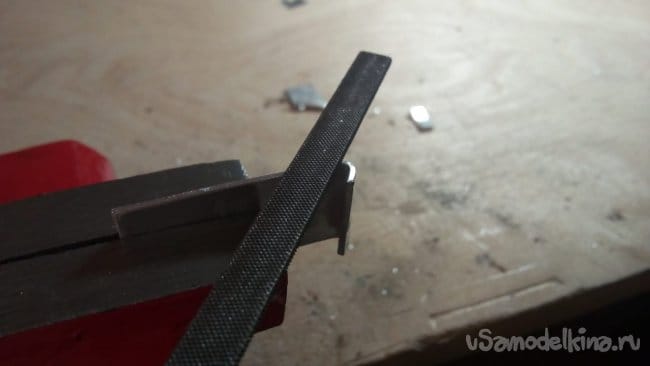

Обрабатываем деталь надфилем.

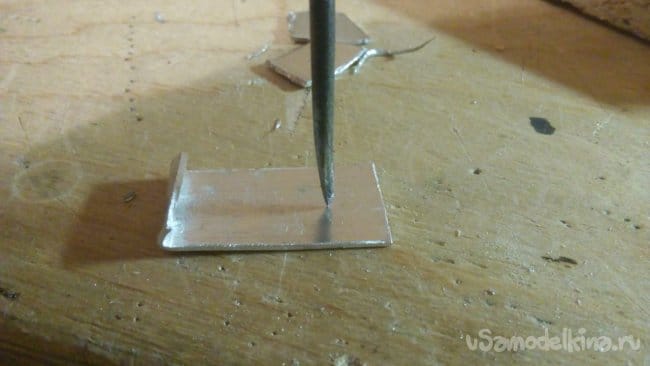

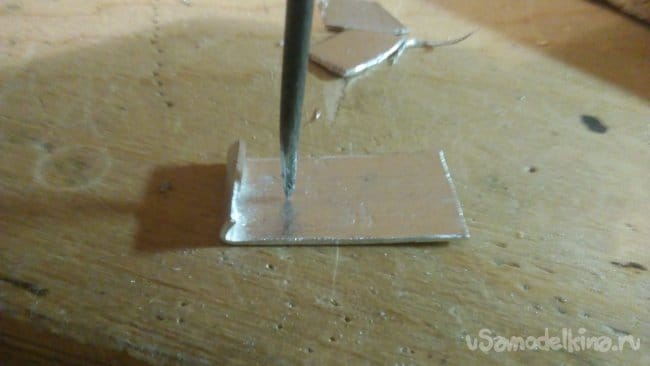

Намечаем шилом два отверстия.

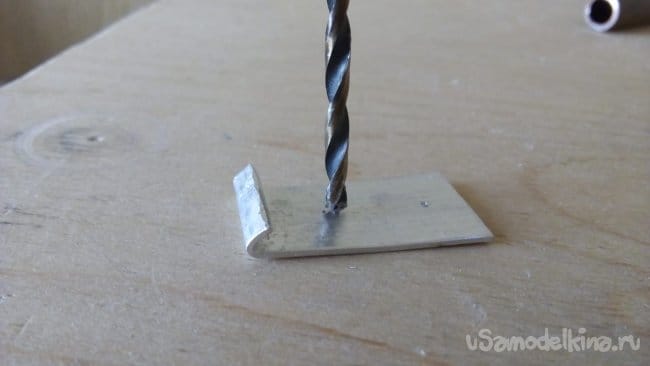

Сверлим.

Обрабатываем отверстия.

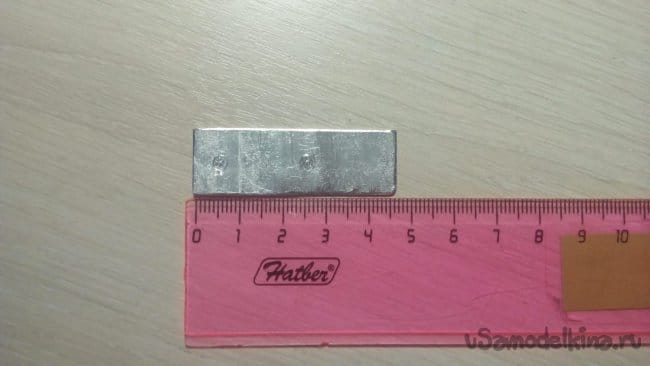

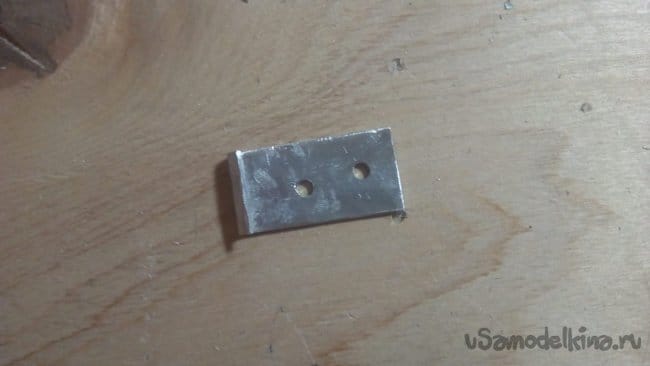

Готовая деталь.

Теперь изготовим ещё одну ответную часть защёлки для крепления тела дрели. Так как в качестве фиксатора дрели я использую прямой подвес, то ответная часть защёлки будет изготовлена специально под него.
Данная деталь изготавливается аналогично предыдущей.

Загибаем край.

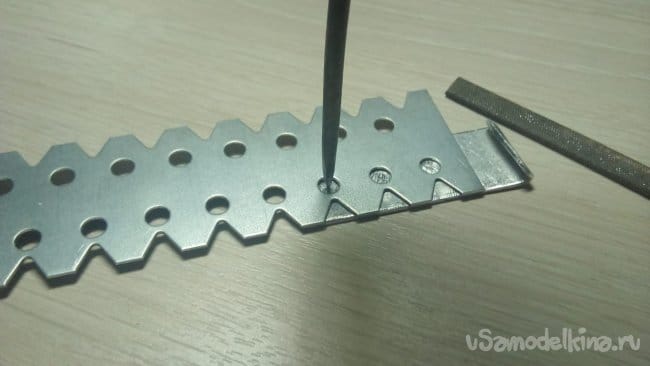

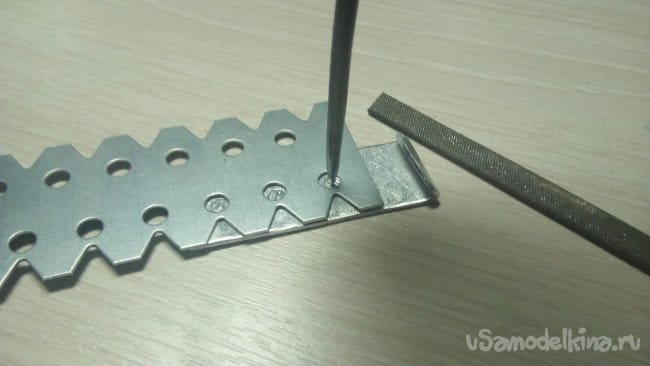

Обрабатываем деталь надфилем, намечаем отверстия по месту.

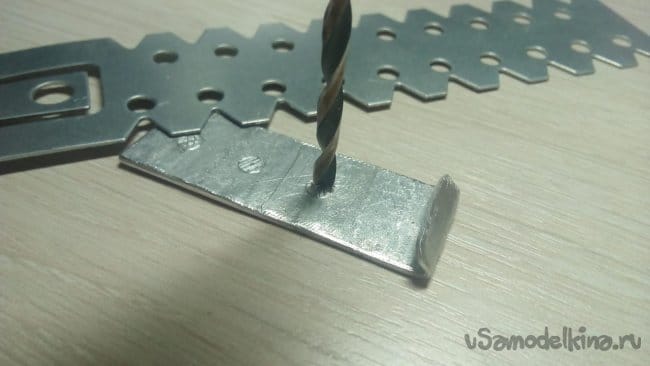

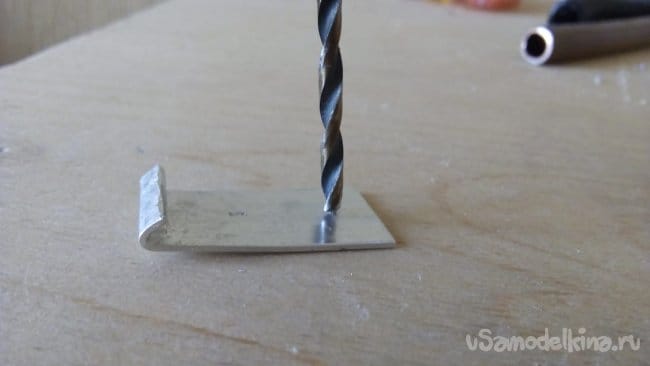

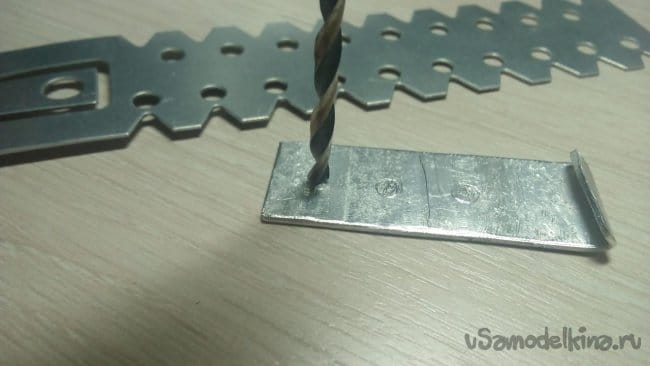

Сверлим.

Шаг 5: частичная сборка.
Основные детали готовы, соберём каркас. Собирать конструкцию я буду на саморезы.

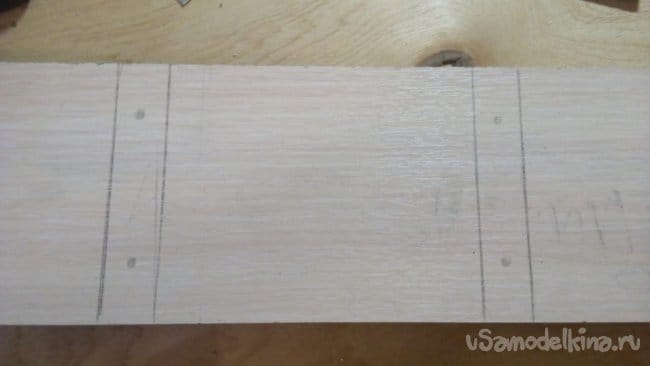

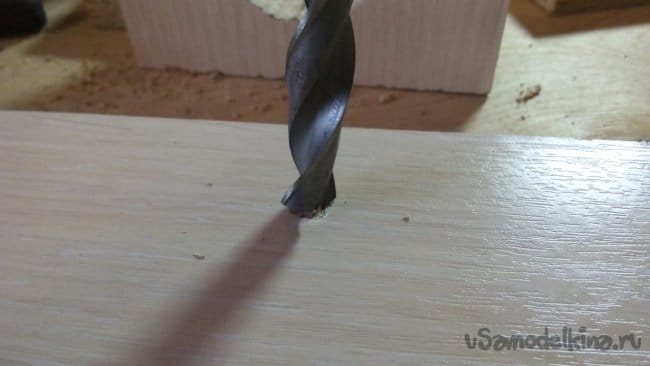

Держатели я установил на расстоянии 120 мм друг от друга и разметил места для отверстий под саморезы, просверлил их.

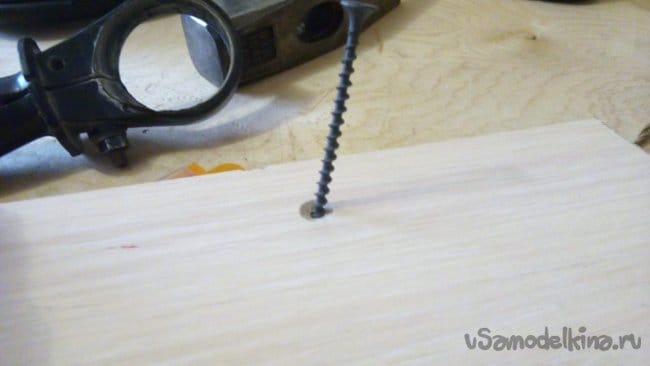

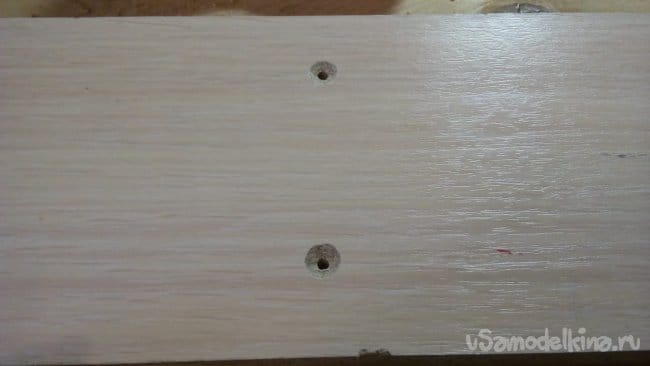

Зенкуем отверстия, что шляпка самореза не торчала.

Столик был я установил на расстоянии 105 мм от переднего держателя, и поступил с ним также, как написано выше.

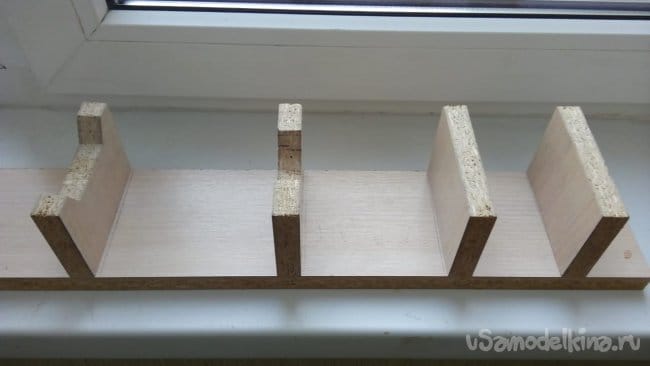

Собираем.

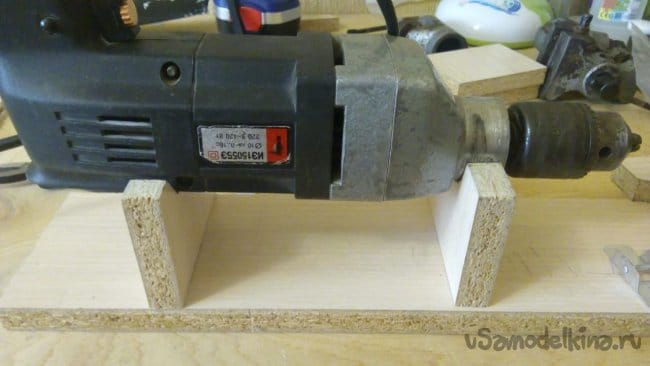

Результат.

Шаг 6: крепление фурнитуры, полная сборка.

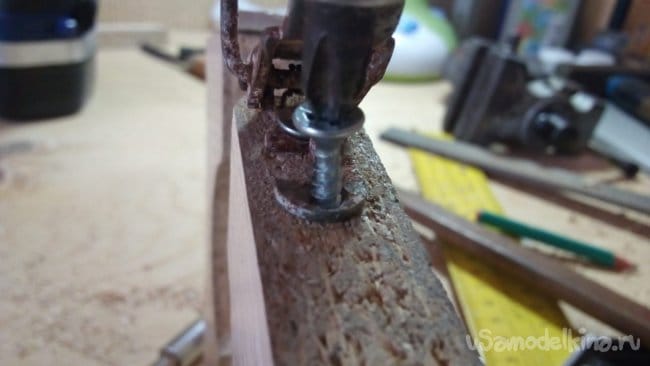

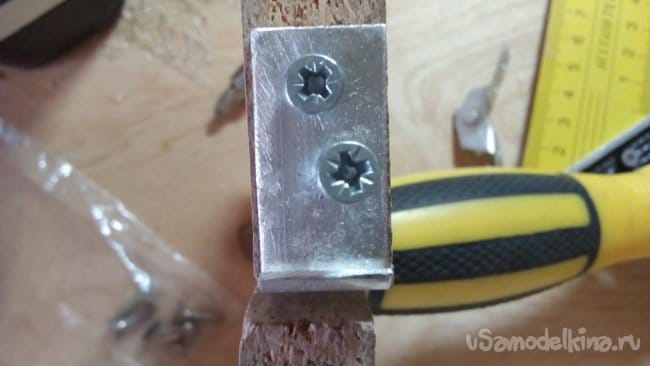

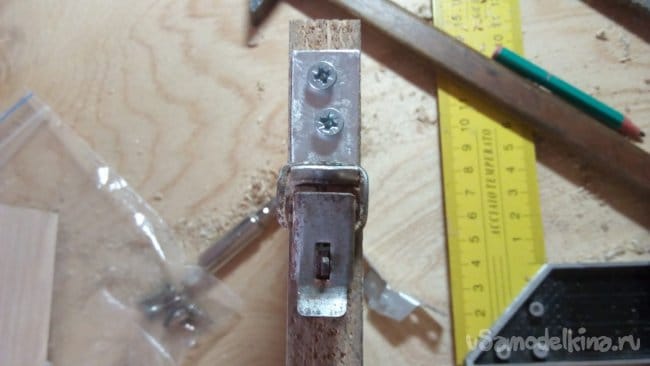

С одной стороны переднего держателя закрепляем петлю, с другой стороны крепим защёлку её ответную часть.


Результат.

Теперь займёмся задним держателем.

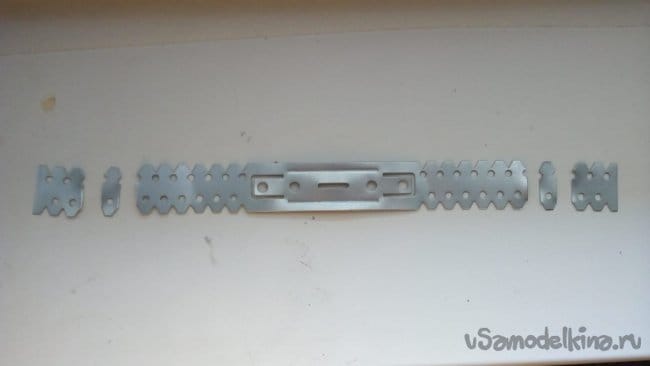

Так как прямой подвес имеет достаточно большую длину нам необходимо его укоротить (мой подвес имел длину 300 мм, я обрезал по четыре секции с каждой его стороны).

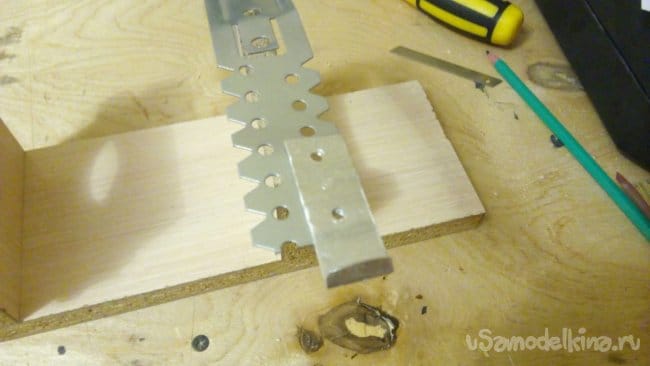

Закрепим подвес на держателе.

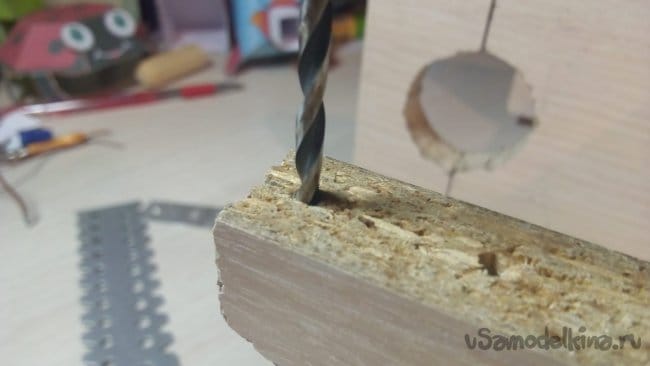

Просверлим отверстия для саморезов.

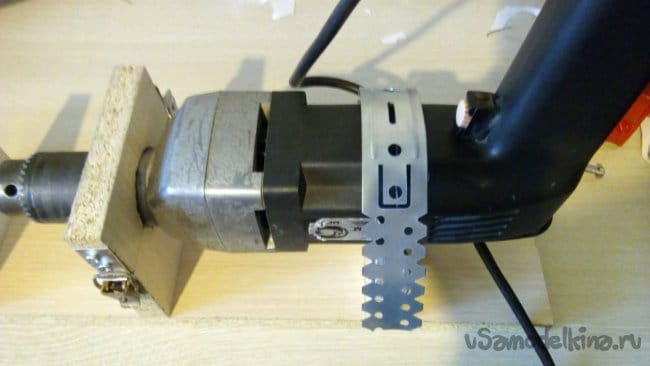

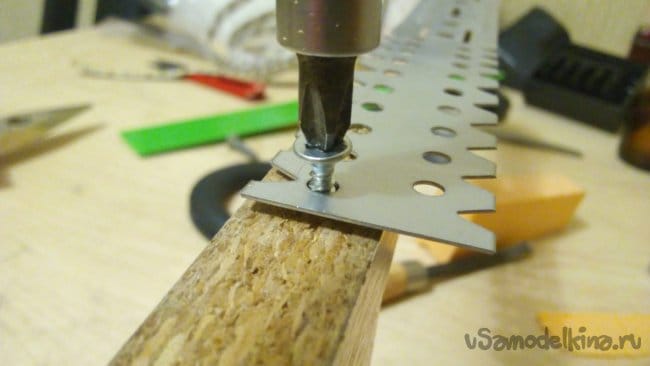

Прикрутим подвес.

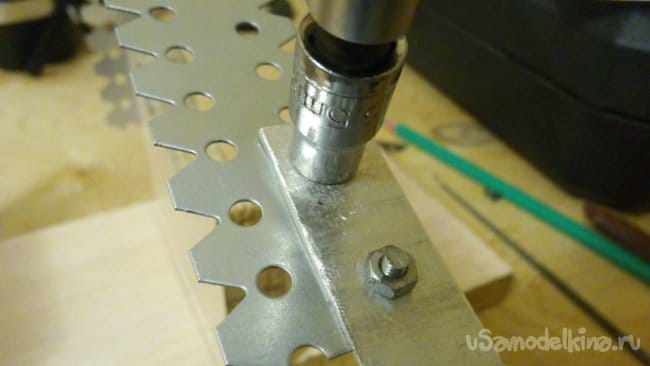

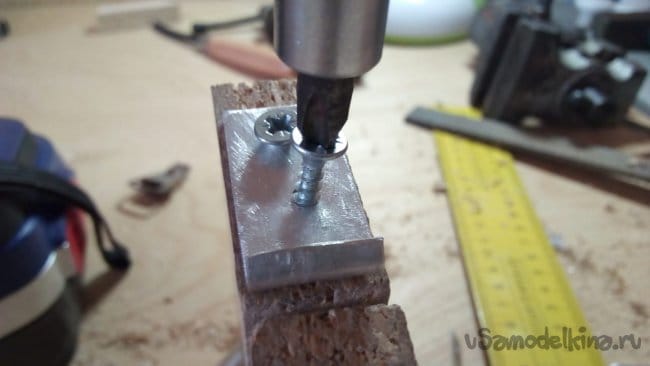

Теперь закрепим на подвесе ответную часть защёлки (использовались винты М3*10).

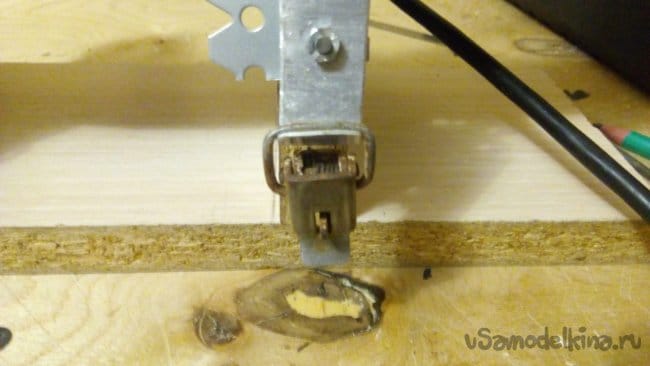

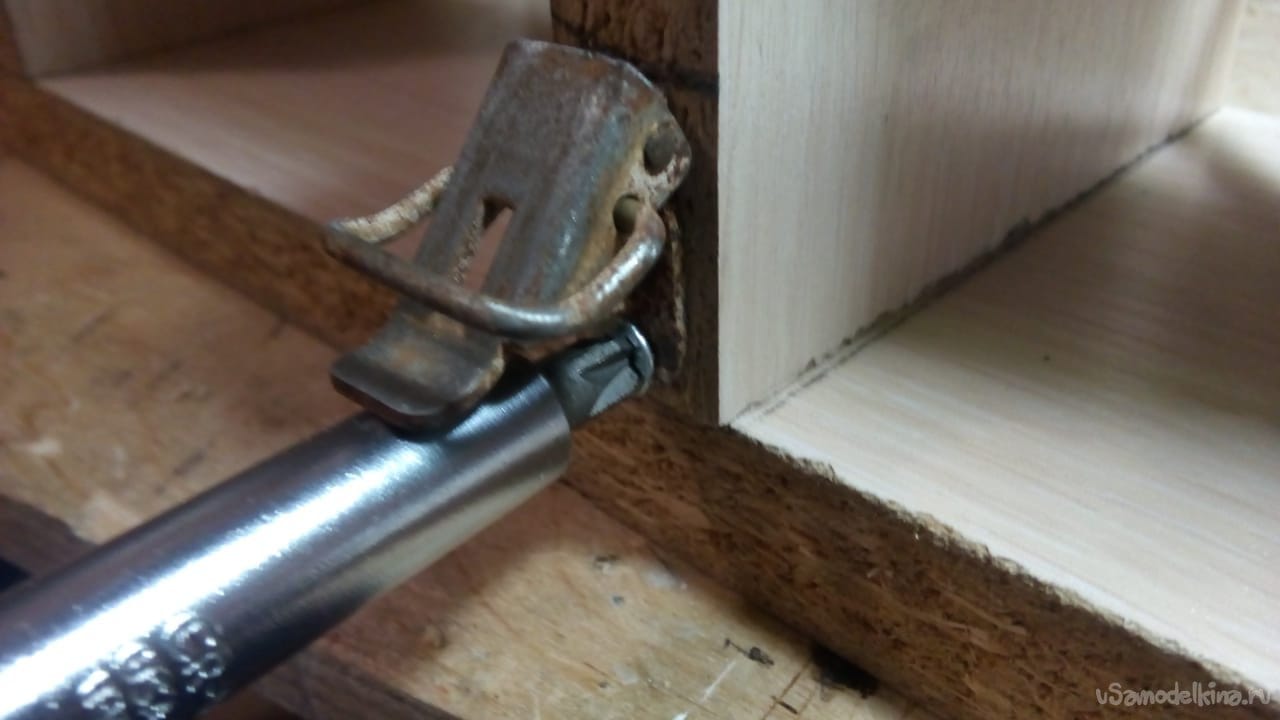

Теперь закрепим саму защёлку.

Фурнитура установлена, осталось сделать столик.

Вырезаем из фанеры прямоугольник подходящего вам размера (в моём случае это 100 мм * 97 мм). Обрабатываем края заготовки, сверлим и зенкуем отверстия (отверстия сверлим по месту) и прикручиваем столик.

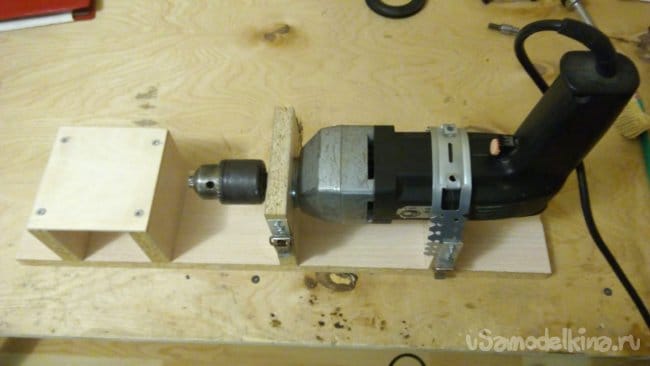

Результат.

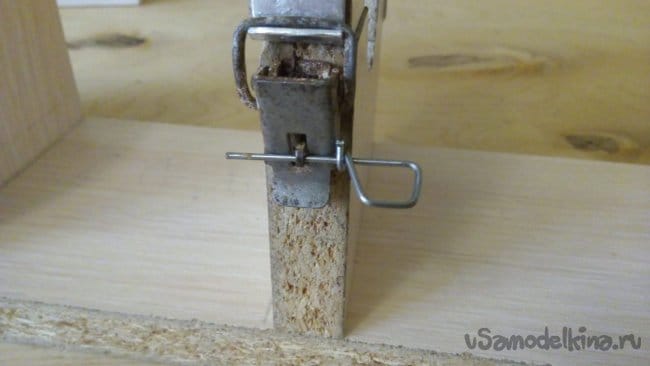

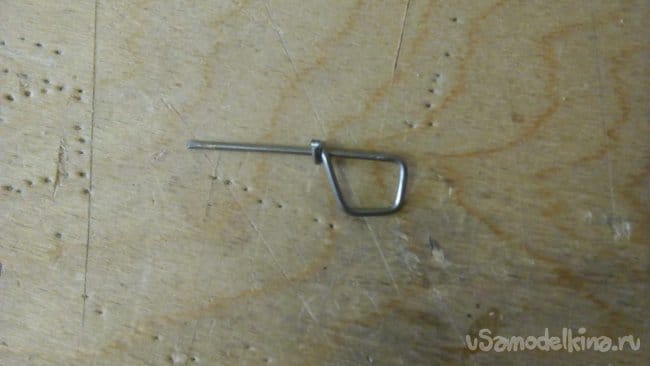

Также, если вы боитесь, что защёлки самопроизвольно откроются (хотя такое событие крайне маловероятно, так как защёлки достаточно надёжные) можно изготовить вот такие "ключики", которыми блокируются защёлки:

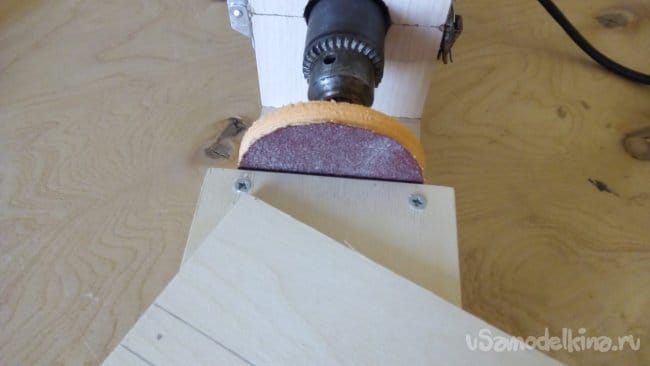

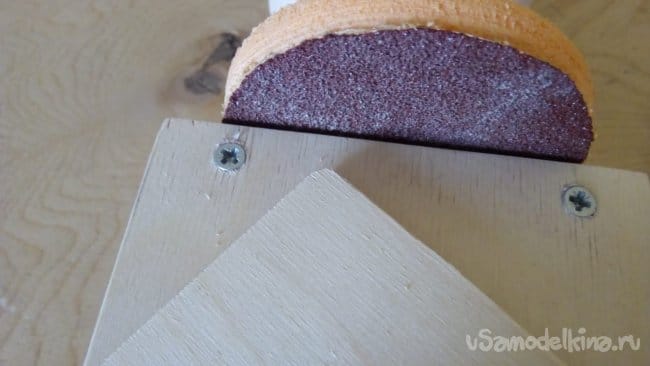

Самоделка в работе.

В заключение скажу, что при работе на этом станке не нужно забывать о ТБ, работайте аккуратно и и у вас всё получиться!
