    Новая жизнь старому Гриндеру



    Всем здравствуйте, вот появилось время свободное и сидя думая о том, что можно сделать мой взгляд упал на мой старый гриндер. Его я делал год назад все это время он прослужил мне верой, и правдой без единой поломки так что он заслужил получить 2ю жизнь так, что за кружкой чая обдумываю все как будет.

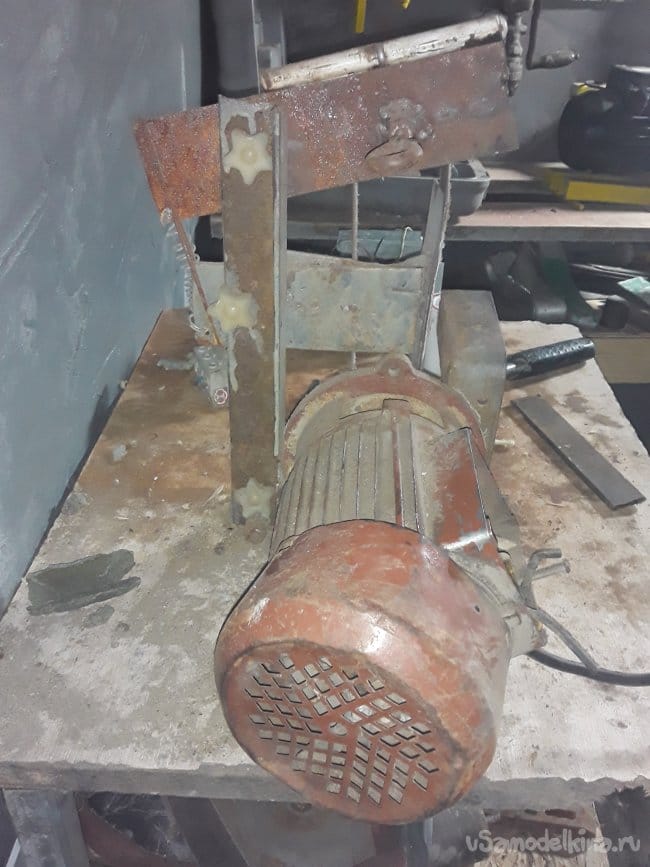

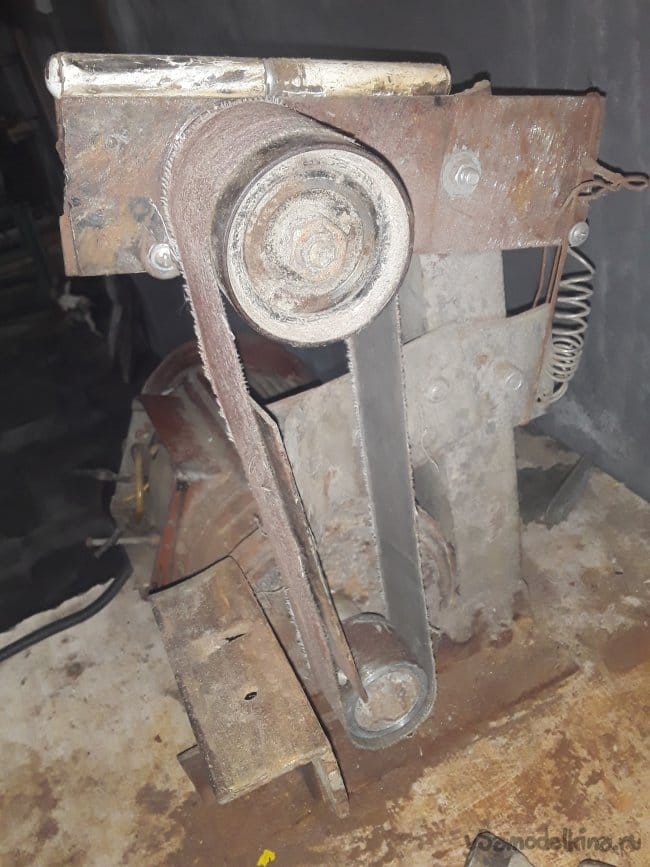

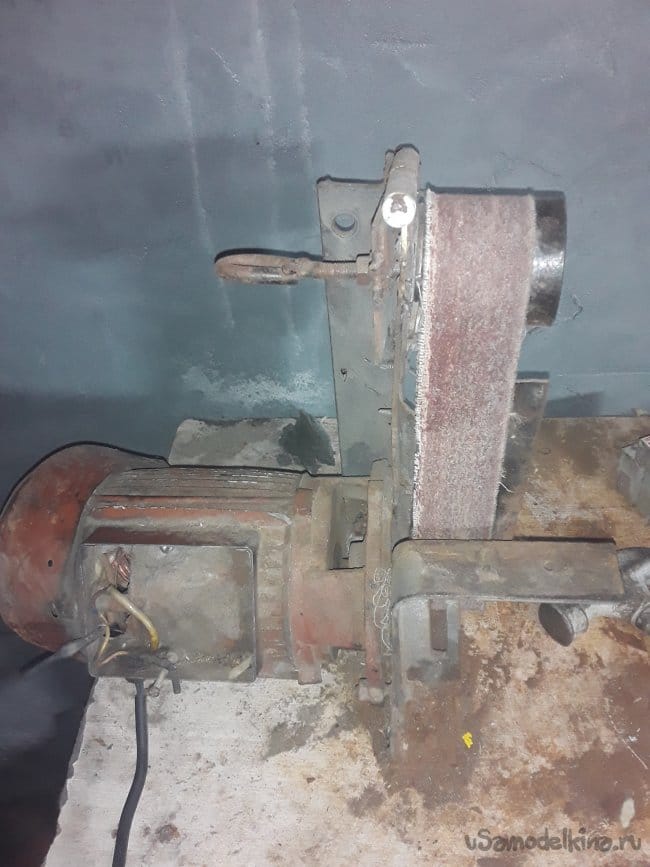

    Вот пару фото моего старого гриндера пару слов о нем. Двигатель от старого насоса 90х годом еще живой так что оставляю на своем старом месте еще не один десяток отслужит. Ведущий ролик сделал из переходной муфты 20 на 32 мм как раз залез на вал, ставил 80мм ролик, что-то мне не понравилась скорость он сильно разгоняет ленту и намеривает заготовку быстро, а для меня много оборотов не надо. Ролики ведомые от старой машины закрепил на болт все работает как надо. Основная стойка здесь с 40 на 40 мм, но внизу некуда было крепить и у него был немного люфт. На гриндере использую 610 ленту часто бывает такой ленты нет и приходится покупать 510 мм ленту для нее у меня другой гриндер и для того чтобы не использовать второй нужно что-то сделать чтобы подходили два вида ленты. И так приступаю к работе.



    Понадобится инструмент
    1. Дрель
    2. Болгарка
    3. Сварка
    4. Ключи
    5. Напильник

    Материал
    1. Полоса 8 на 50 длиной 1500 мм
    2. Пружина
    3. Болты

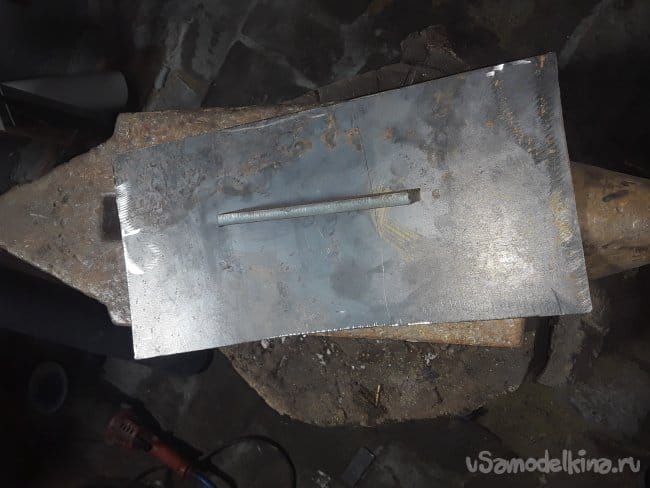

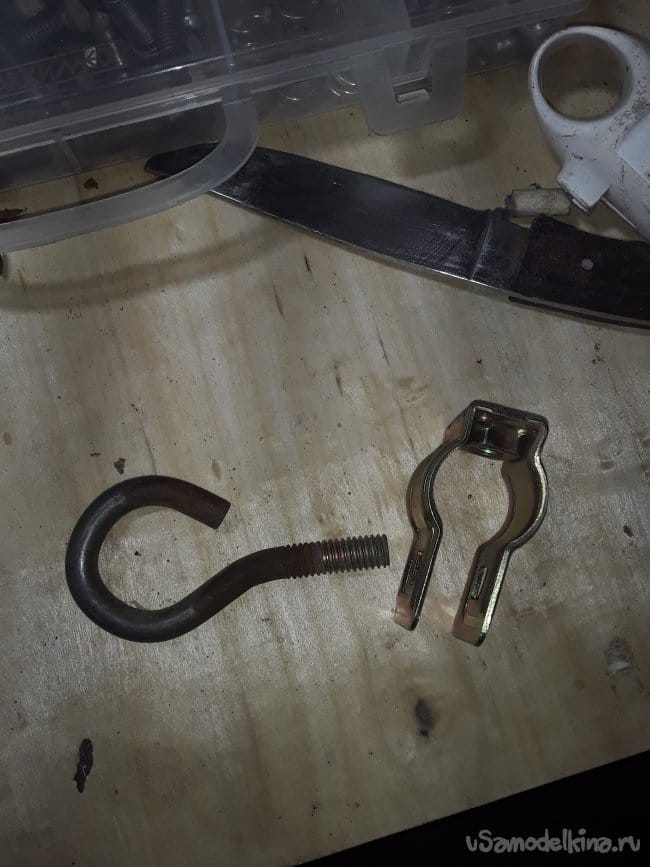

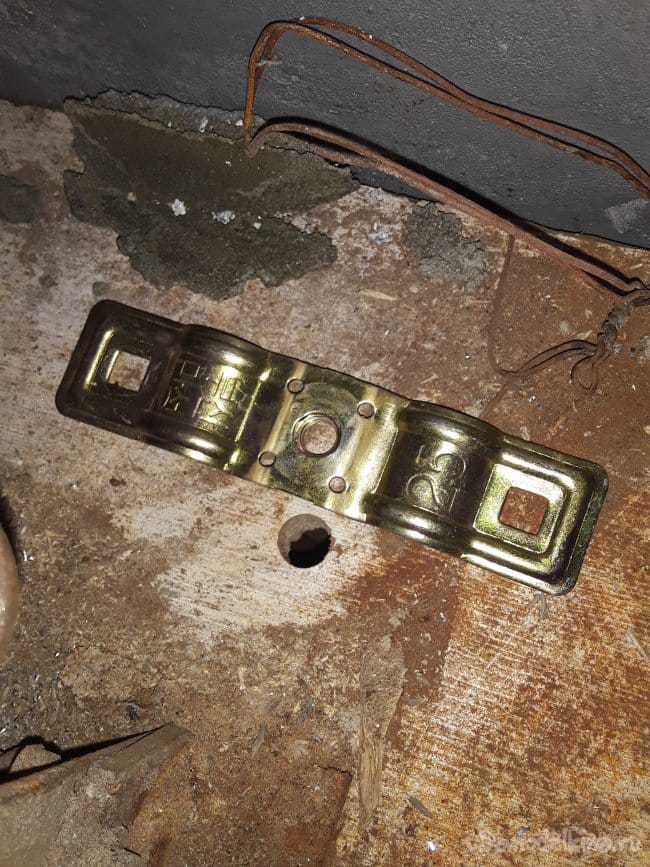

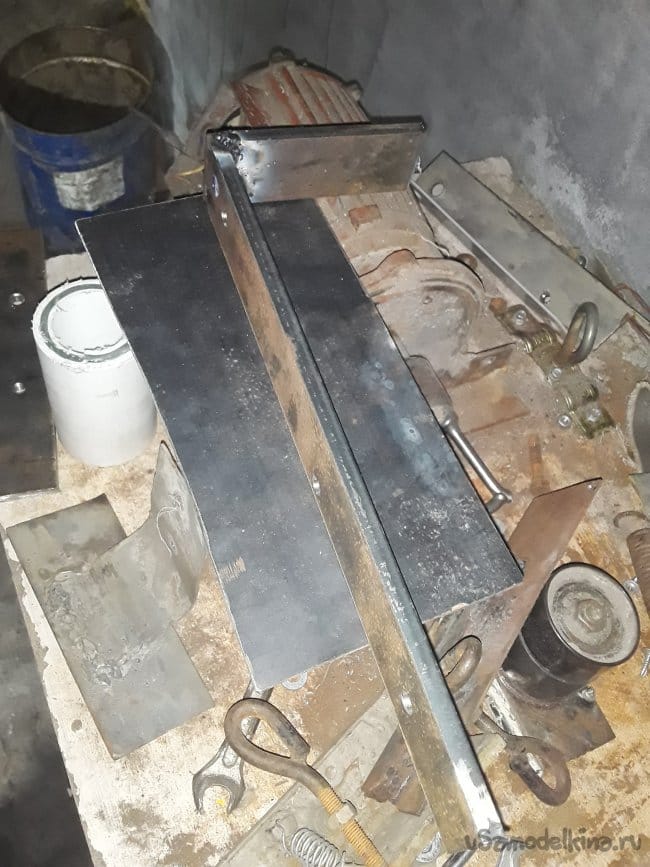

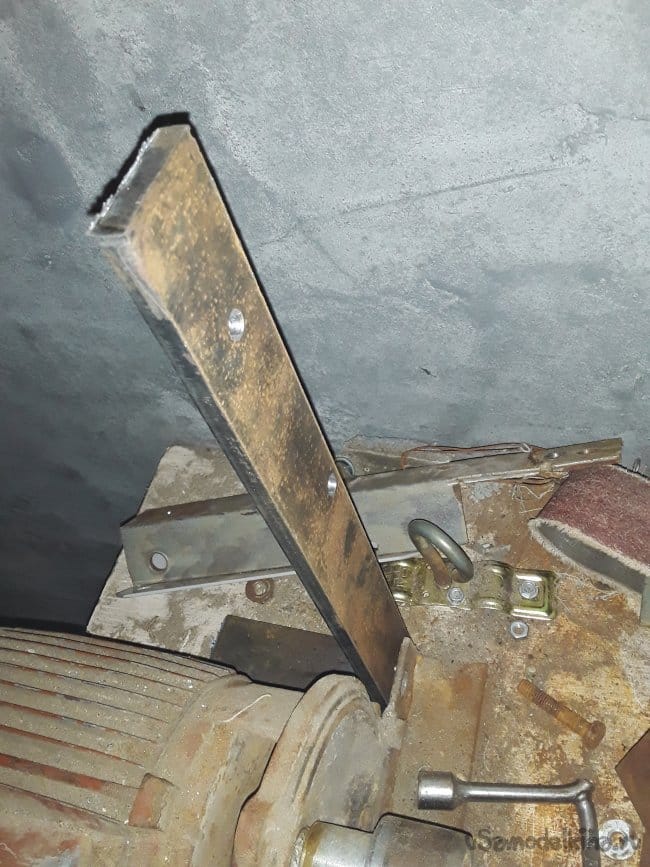

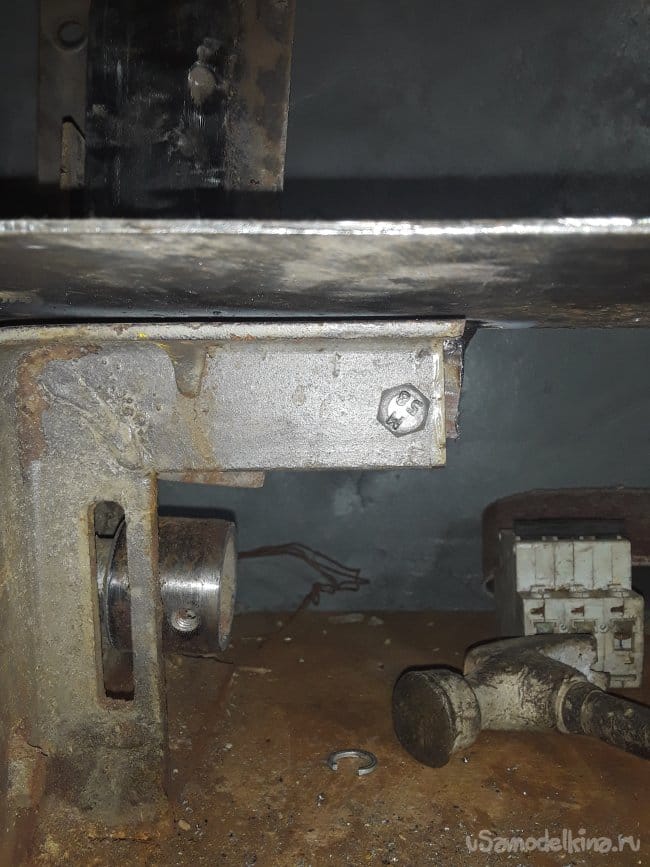

    После разбора приступаю к подготовке полос особо размеров нет все на глаз что куда подошло. Основная стойка была сделана с уголка 40 на 40 мм внизу был крепеж на 1 болт и все со временем все расшаталось и появился немного люфт. Работу начал с поиска крючка для фиксации пружины и корректировки натяжки ленты. Нашел крючок резьбовой с хомутом его я выгнул и прикрутил к столу саморезом. Старый стол упор крепился на уголок его и решил оставить на него просто сверху закрепил лист 15 см на 40 см толщиной 3 мм на болт м8. Ну и ехали дальше для стойки отрезал 40мм полосы, просверлил нужные отверстия и закрепил на старую раму. Для избежания люфта и для жёсткости прикрепляю слева на два болта, а нижний край саморезами к столу.

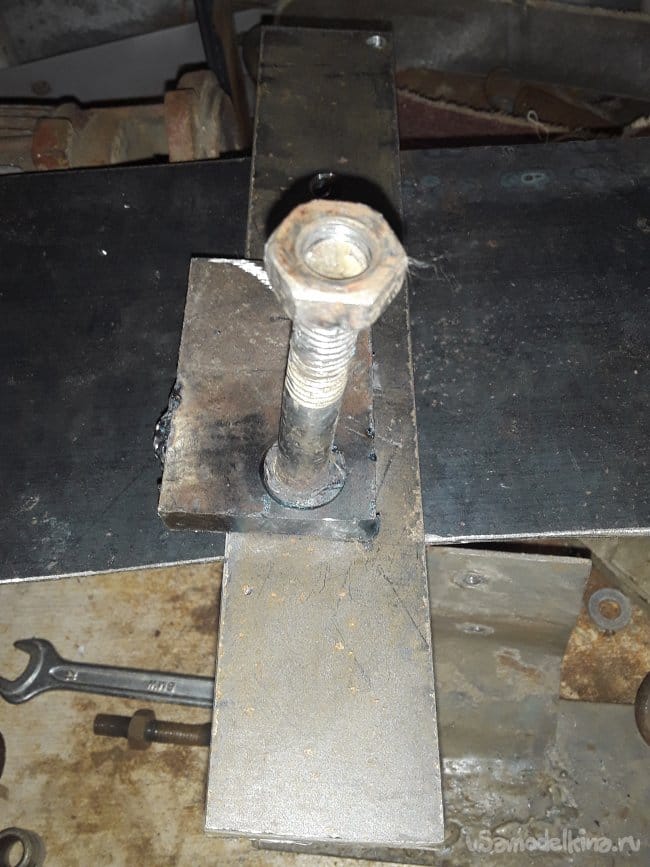

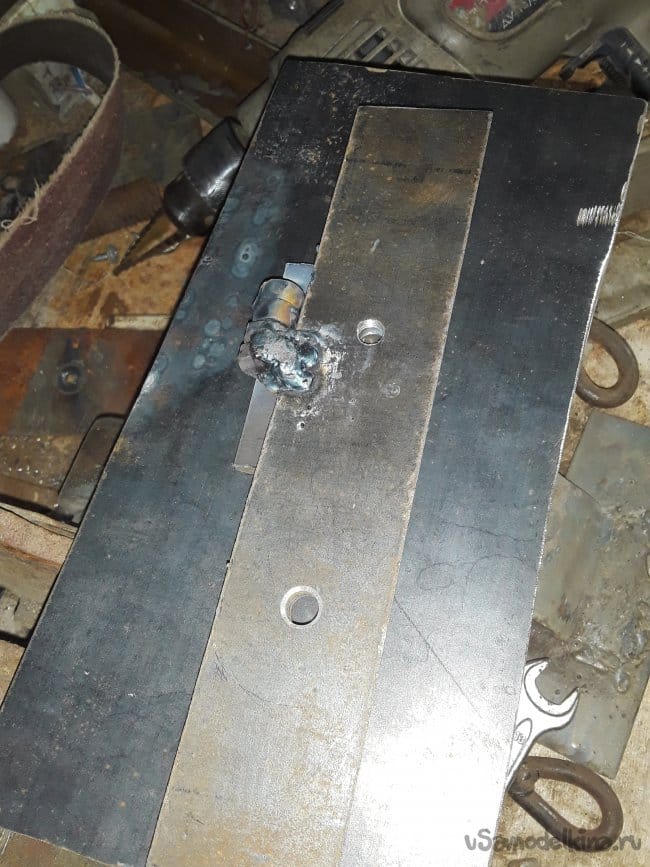

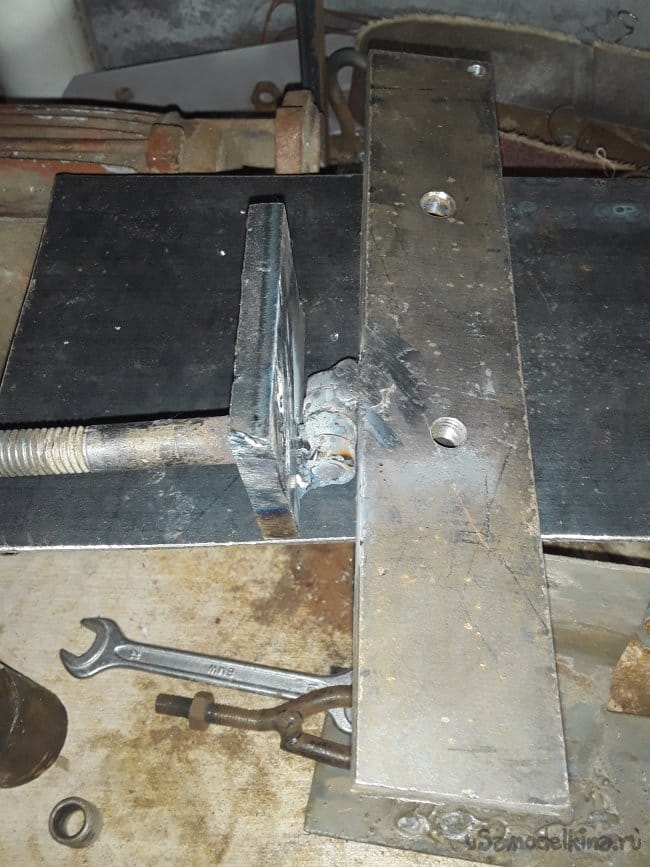

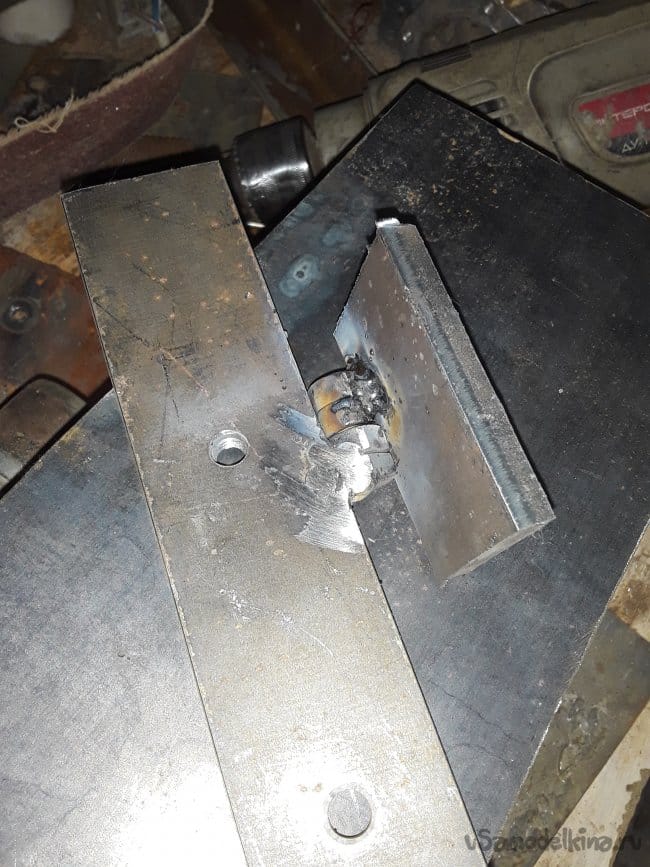

    Для планки на которой буду крепить ролик отрезаю длиной 20 см просверливаю отверстия и закрепляю на болт. В углу нижнем делаю отверстие под пружину ну и приступаю к изготовлению площадки с роликами. Для крепления взял пластину длиной 7 см отступив от края просверливаю отверстие и 15 мм и обточив грани на болте и забиваю в отверстие и с обратной стороны завариваю сваркой. Через втулку ставлю ролики на свое место. Для регулировки роликов нужно приделать к площадке навесы их у меня нет и как в прошлый раз просто приварил болт с двумя гайками вполне рабочая штука и люфта нет и дешево сердито ставлю все на свои места пластины привариваю к болту ну как то.

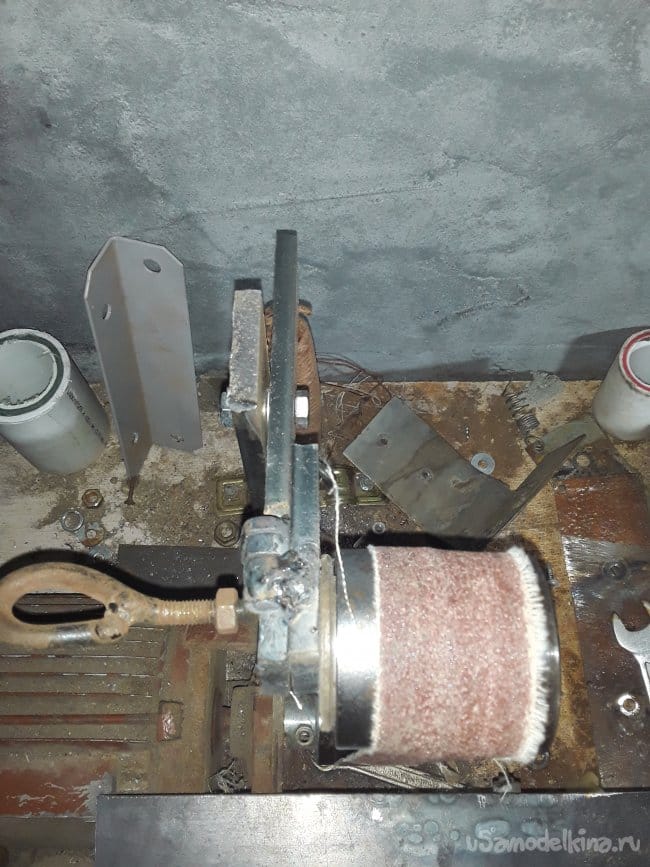

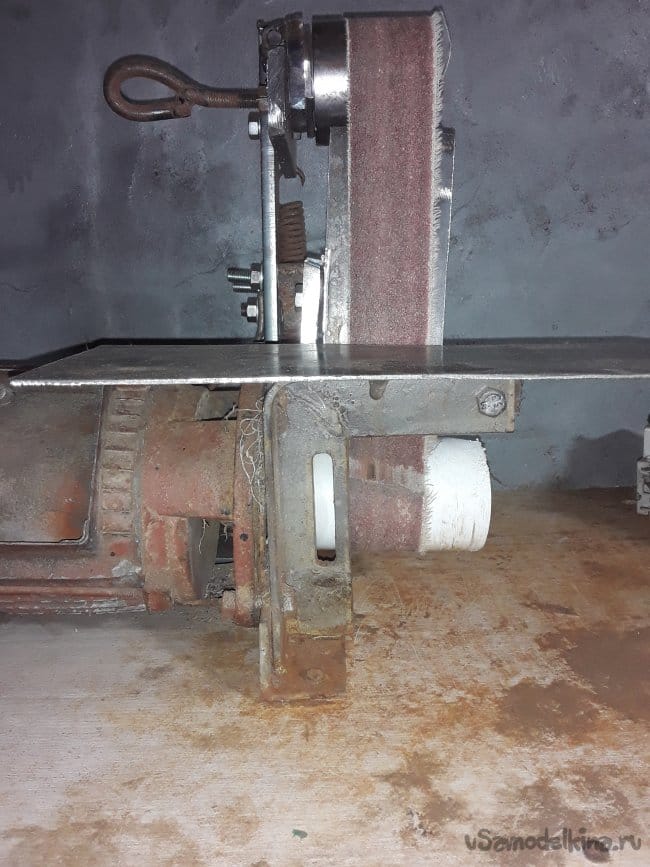

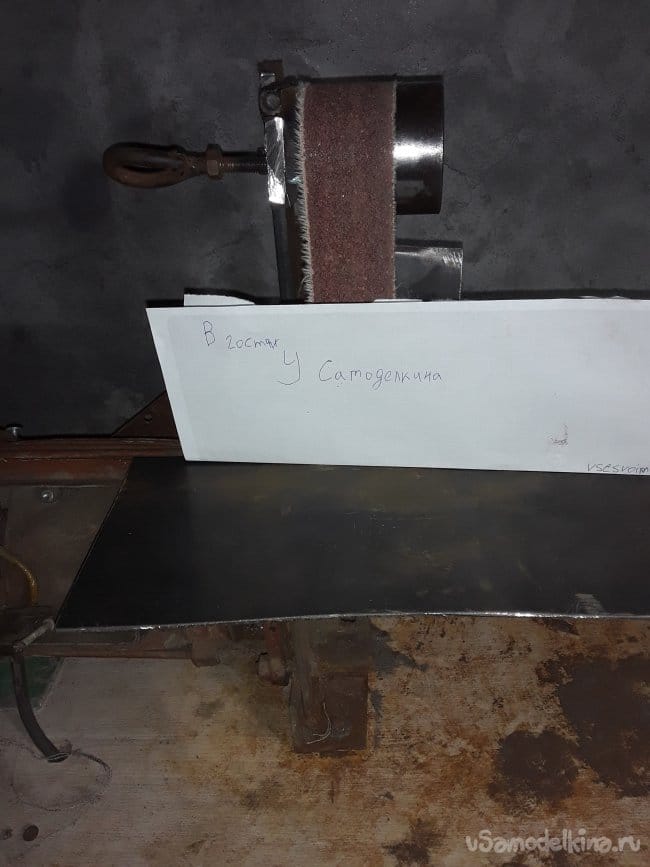

    Вот так все получилось теперь пришло время для изготовления упора ленты. Пока временно сделаю с 8ки потом керамику приклею. Отрезаю кусок 10см и к нему площадку из 3кии через уголок креплю на болты на этом каркасе сделал немного ниже упор, но с возможностью установки выше если буду ставить ленту длиннее. Ну вот как-то так. Для пробы нашел полипропиленовую трубу и забил на муфту, включил, проверил пока нормально буду тестировать дальше очень хочу когда-нибудь собрать Гриндер под 950 ленту для обработки ножей, но с лентами у нас очисть тяжело если только покупать лист 1‐м шириной и склеивать полосы, но все что я находил так как это ленту 120 ед., то есть можно только грубо обрабатывать ну а финишную руками.

    Для таких целей я сделал насадку на дрель где просто меняю зерно на нужную. Вот так у нас тяжело ножеделам приходится несладко работаем тем что есть под рукой. Заказывать с РФ дорого да и не факт что попадется честный продавец и не обманет доставка из любой точки России у нас начинается от 1тыс рублей так что заказываю только крупные покупки. Ну а так лично в нашем городе можно найти все, но то что использует обычный человек в быту ну а нас ножеделов я знаю только 9 человек с одним из них я общаюсь и черпаю бесценный опыт да и в интернете очень много инфы особенно на нашем сайте самоделок. Спасибо всем кто живет на сайте и делится опытом с такими как я начинающими мастерами. Спасибо тебе мой лучший друг в гостях У Самоделкина!!!






    В недалеком будущем нужно будет переделать немного стол чтобы вся стружка летела не на стол, а в какую-нибудь ёмкость так будет чище в мастерской, а то все вокруг в пыли и еще нужно сделать кожух сверху, а то когда рвет ленту она и летит в мою сторону. Ну а так всего пока хватает быть работать так. Красить пока не буду холодно да и рабочий инструмент все равно загажу в этот же вечер отковал клинок и отшлифовал на новом станке и что-то мне не понравилась скорость и решил убрать трубку с муфты. Когда нужно поставить ленту поменьше просто переставлять упор ниже чтобы ролик не тер по ленте. Ну вот друга обновил всем доволен красить пока не буду на улице холодно, а горн в кузне еще не поставил.

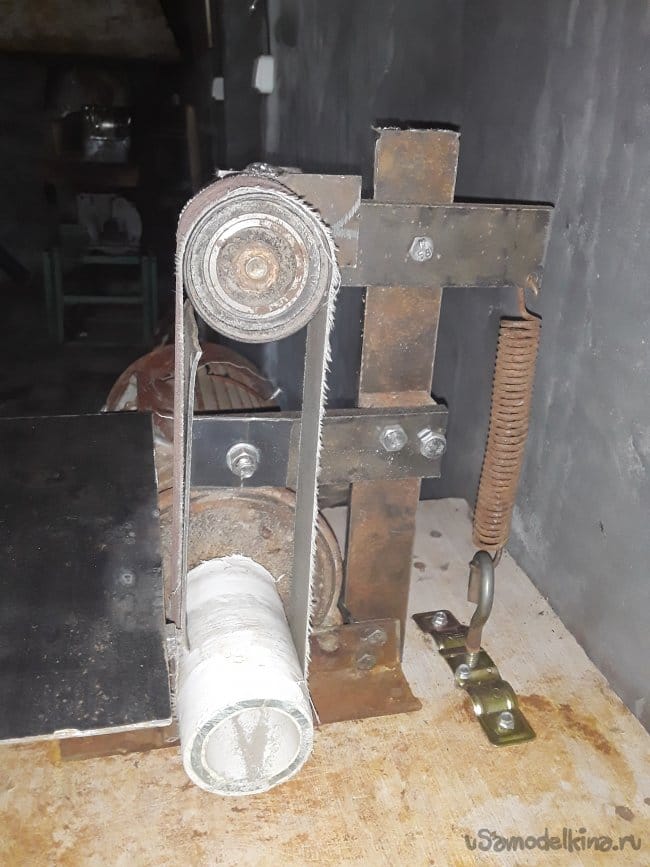

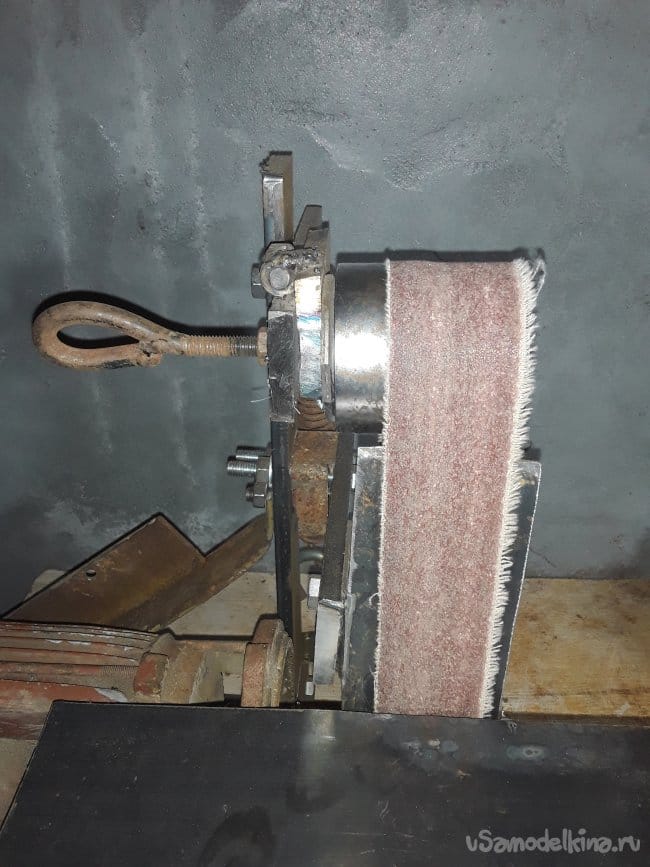

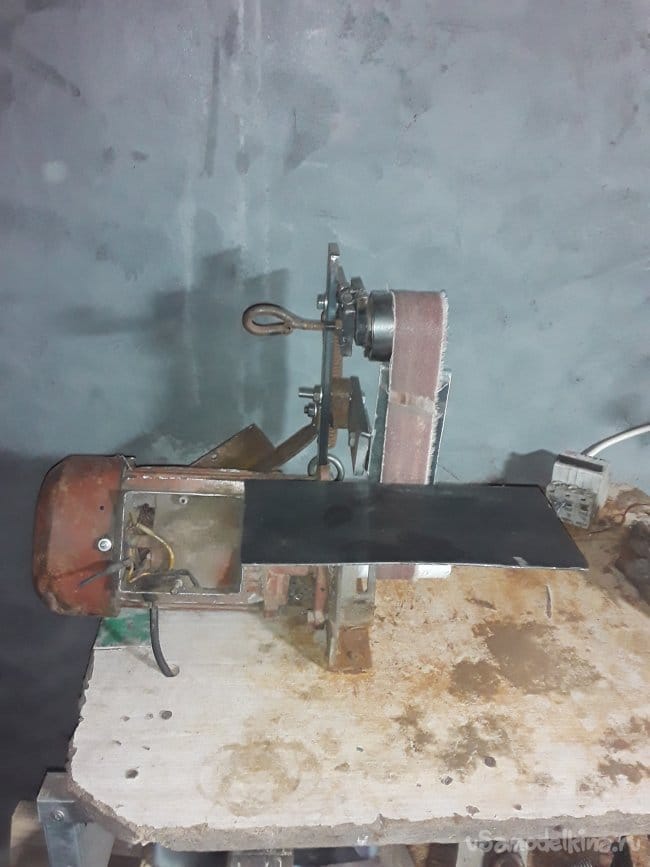

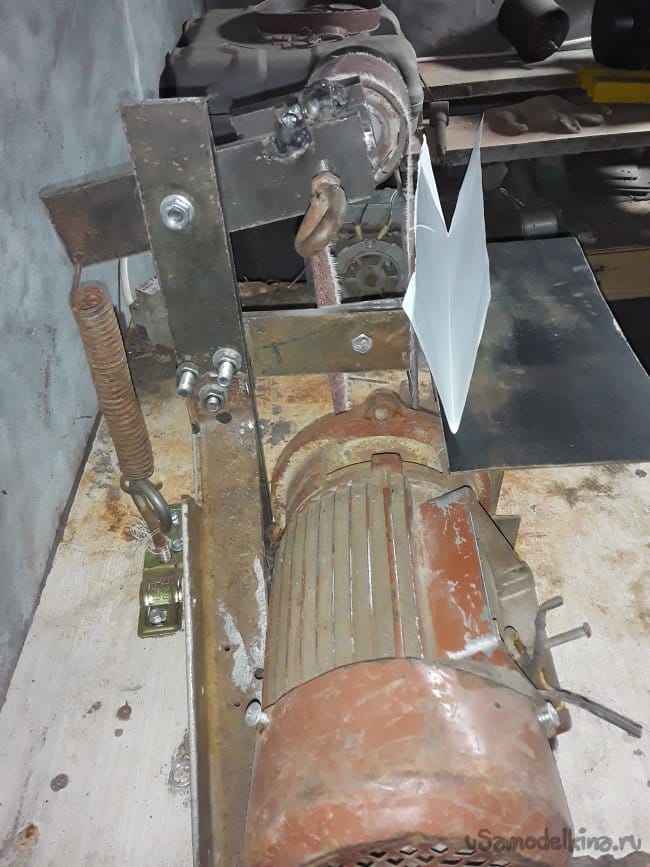

    В общем все работает люфта нет пружина держит хорошо да и теперь есть возможность ставить ленту поменьше или на оборот да и работать стало удобнее и конечный результат стал значительно лучше всем спасибо всем за внимание и до новых встреч в гостях у самоделкина.
