    Приспособление для нарезки долов на ноже


    Здравствуйте в сегодняшней статье я хочу рассказать про то как я до этого дошел. Большую часть своих ножей я делал без долов потому что я считал что это пока не по моему умению потому что как то пробовал нарезать долы болгаркой, но так и не получилось ровно. Даже тренировался на листе металла в общем забросил идею с долами на долгое время. Совсем недавно ездил в гости к другу он тоже любит ножи и я увидал у него приспособление я попросил показать как он режет дол и мне очень понравился результат все ровно все красиво и я разглядев как все устроено и решил собрать себе такое. В гостях отковал пару ножей с другом и приехав домой набросал как все соберу. Решил собрать по своему попроще главное результат. На следующий день приехав после работы сразу побежал в кузню поискал профильную трубу куски разной длины и приступил к сборке.

    Понадобится инструмент
    1. Дрель
    2. Болгарка
    3. Сварку
    4. Рулетка
    5. Угольник
    Материал
    1. Проф.труба
    2. Уголок
    3. Болты, гайки
    4. Лист металла 4 мм

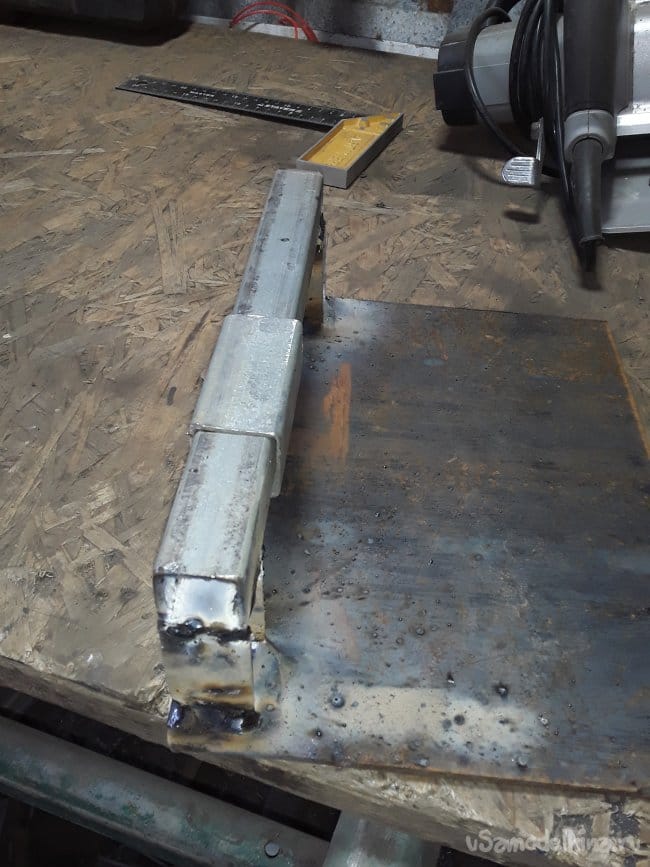

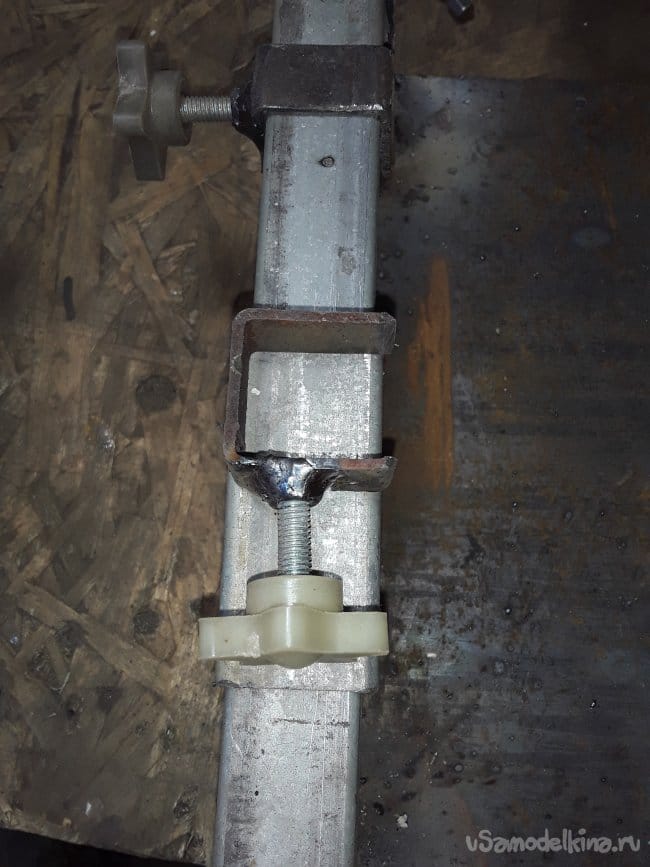

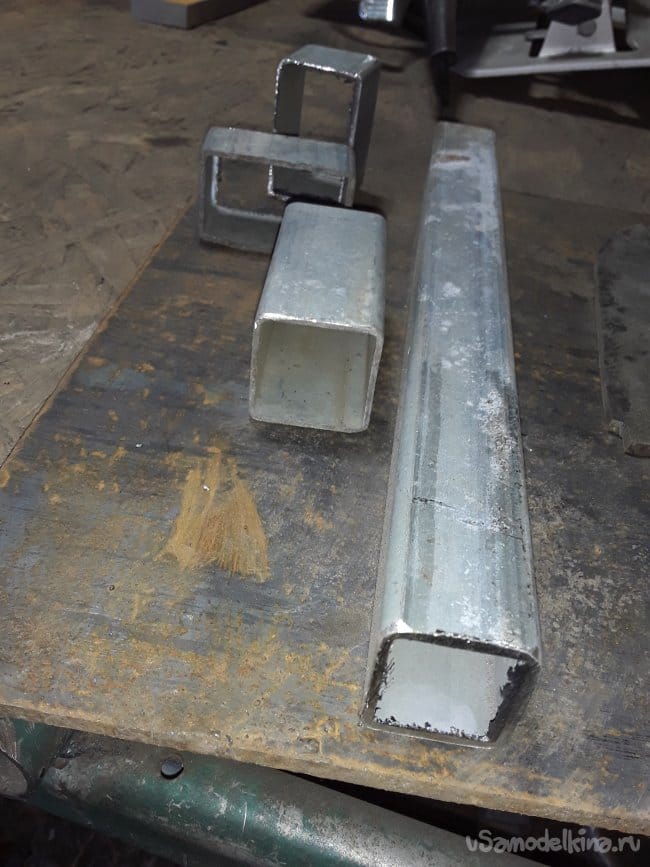

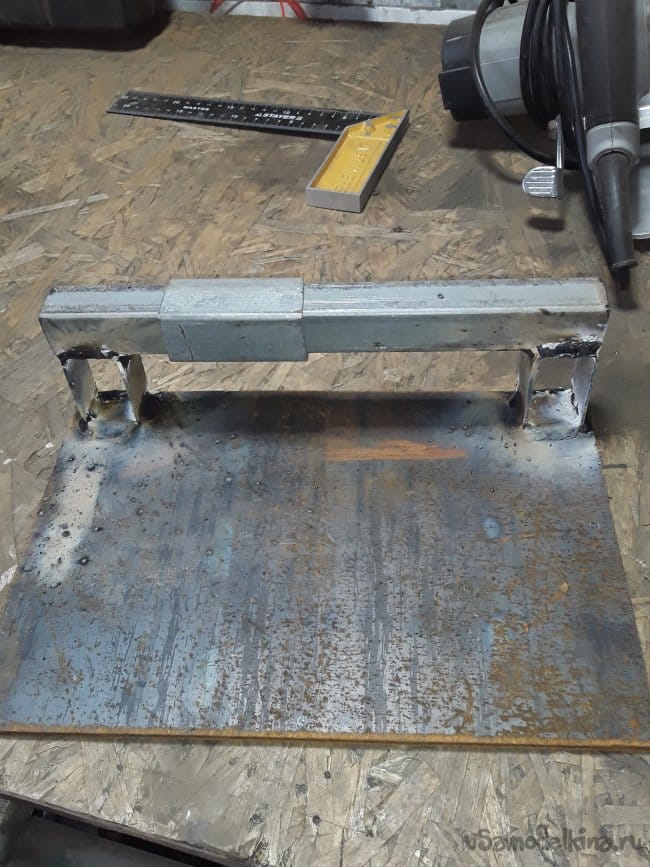

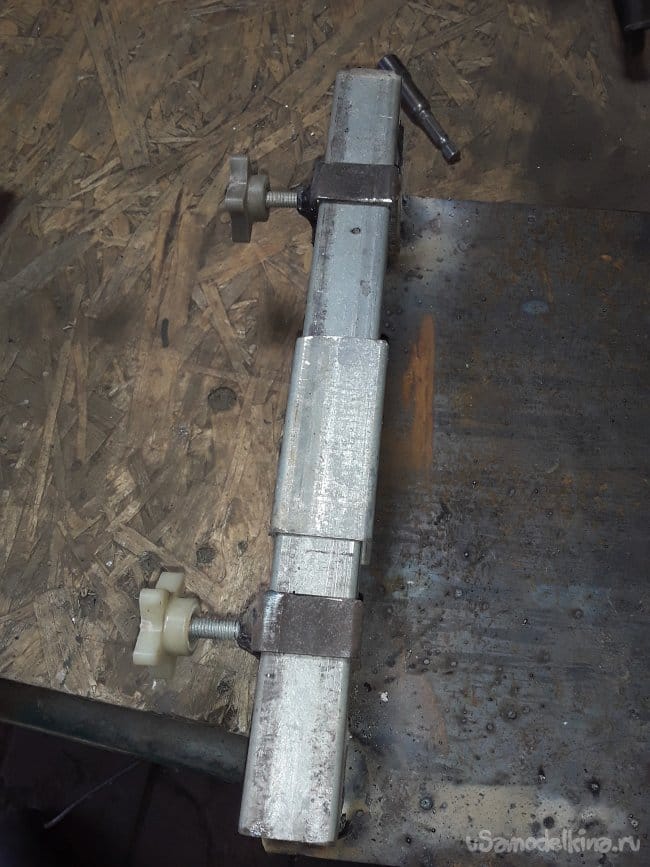

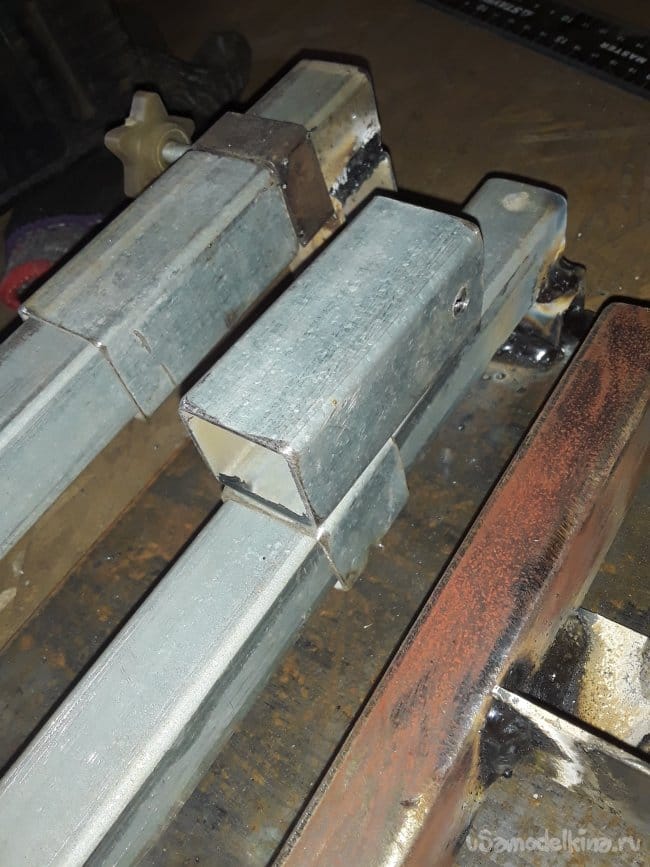

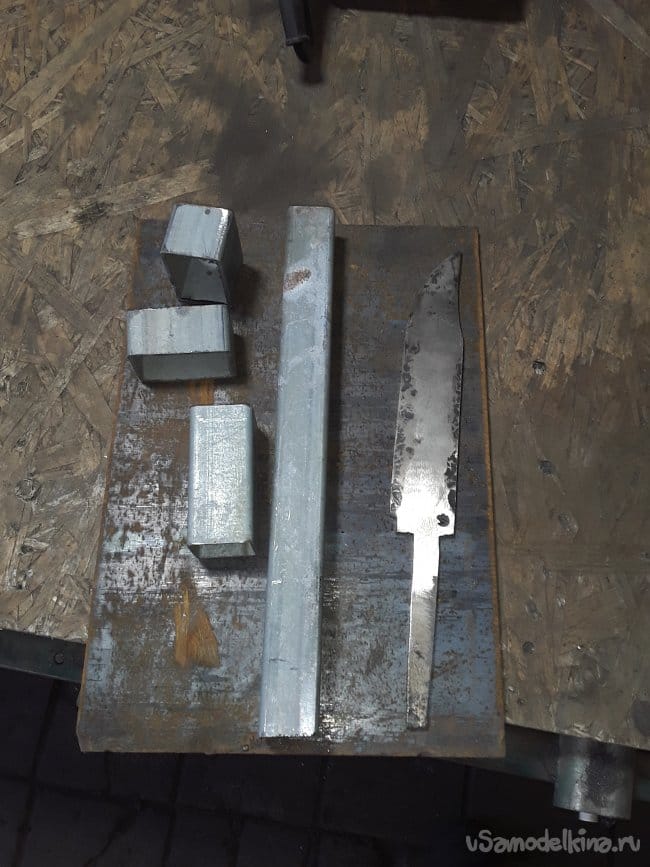

    Для направляющих можно использовать как трубу, так и квадрат но для того чтобы крепить основную стойку нужно чтобы кусок 5см одевался на трубу или квадрат на квадрат с минимальным люфтом. Для своей самоделки я взял квадрат со стенками 28мм и отрезок 5см 30мм по внутреннему диаметру все заходит плотно и примерно замерив нужную высоту подобрал куски трубы 50 на 30 мм. Для станины взял лист металла 4мм 40см на 20см отступив от края приварил стоймя отрезки, и сверху приварил квадрат так же из обрезков сделал зажимы для фиксации ими можно регулировать длину дола.

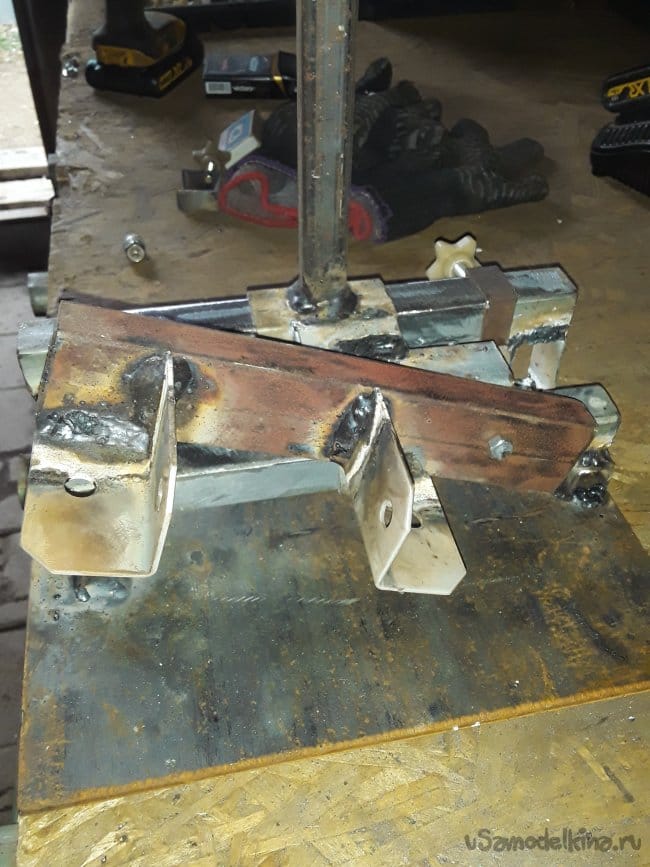

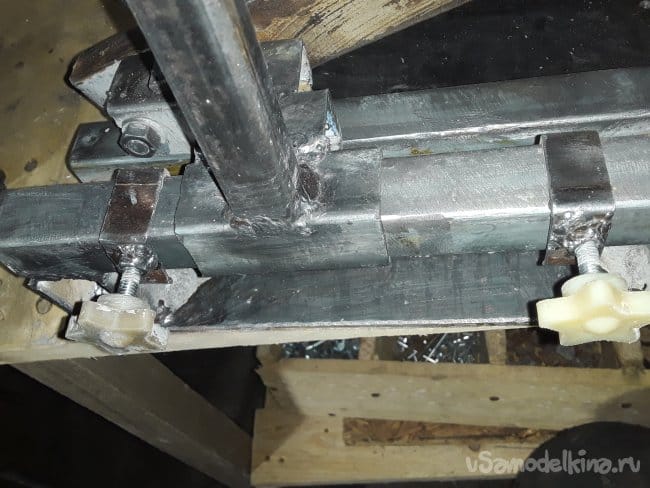

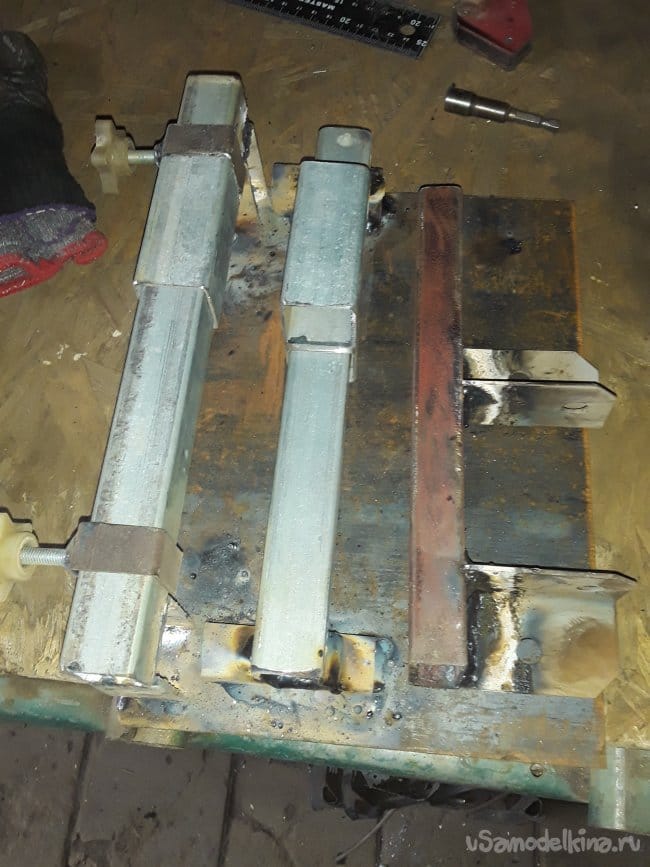

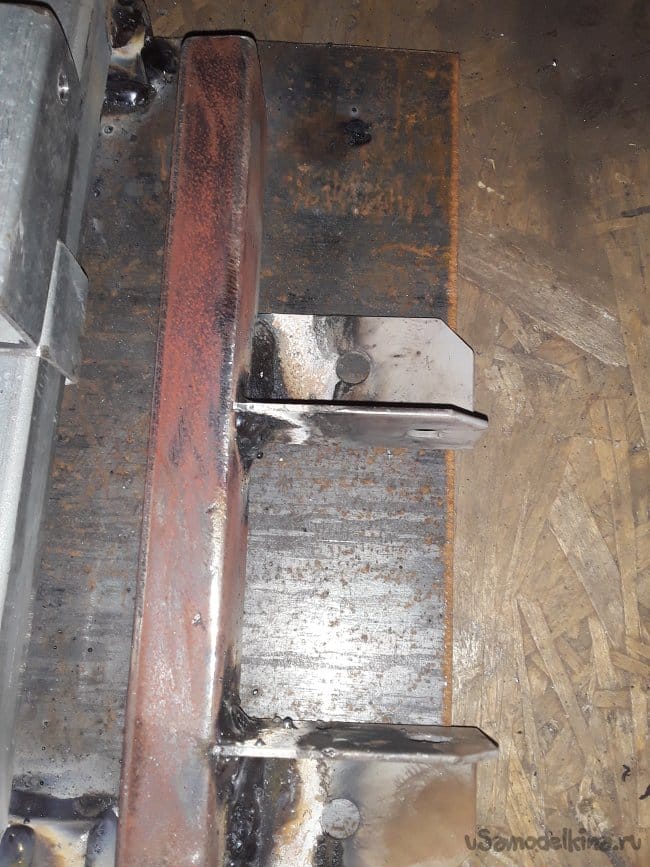

    Для более точного исключения люфта отступив 4см привариваю такую же планку с отрезком 5см, но уже по высоте 2 см. Так же сделал планку для крепления болгарки сильно не трудился просто, приварил уголки на проф. Трубу 40мм на 20мм 30см длинной. Расстояние между уголками устанавливал от края сначала приварил крайний уголок далее прикрутил болтом ушм вместо ручки и после наживил болтом второй уголок после этого приварил. Для того чтобы соединить обе планки привариваю их между собой квадратом предварительно выставил все по уровню и угольнику. Если будет малейшая погрешность, то будет закусывать или перекашивать, а это значит что все будет напрасно.

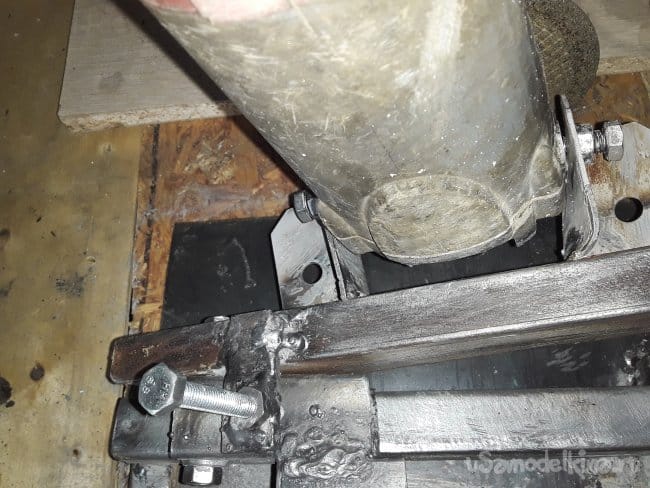

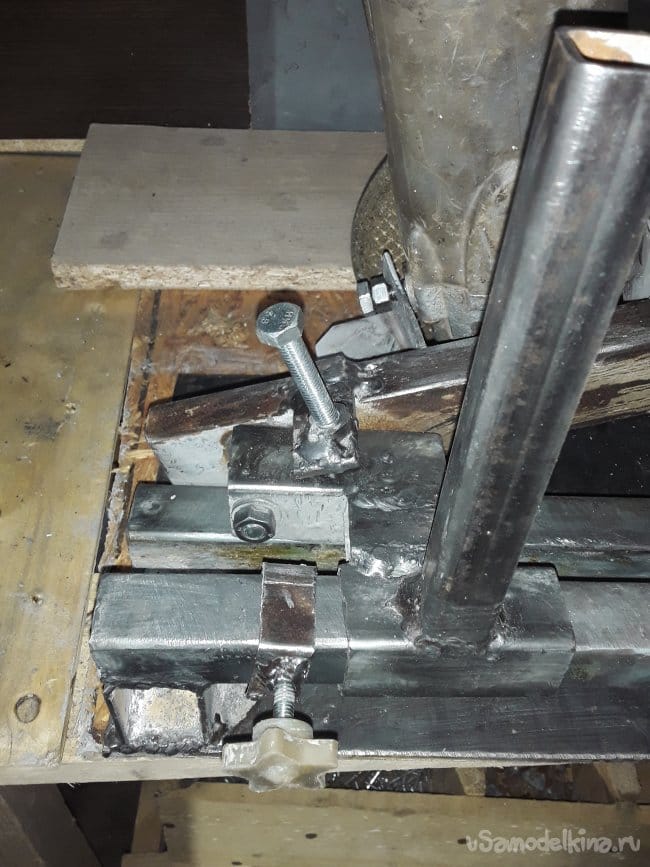

    Для удобства при работе и управлении на левый край приварил кусок квадрата 20 на 20мм это будет рукоятью. Теперь нужно сделать возможность регулировки глубины дола. Не знаю как описать в общем все на фото напишу как смогу кусочек металла привариваю на планку где устанавливается ушм с гайкой и все если нужно затягиваешь болт и ушм будет выше, а значит дол станет меньше.

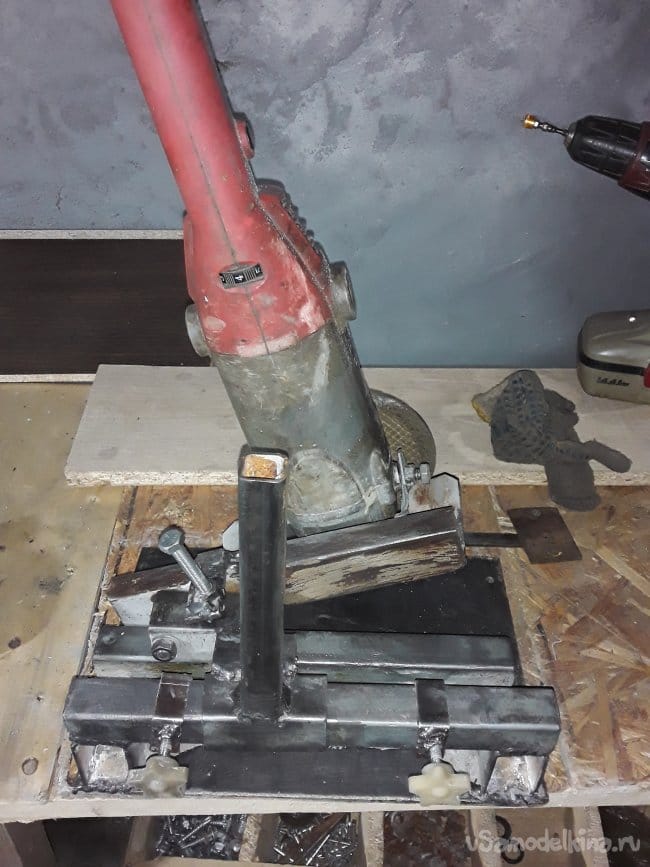

    Вот так все получилось для крепления ножа ничего не придумывал, но у друга станина была вся в ржавчине я по этому столешницу сделал и закрепил на кусок осб. Железная будет всегда ржавой потому что при нарезках дола часто нужно остужать водой, а каждый раз менять столешницу время жалко, а осб можно поменять за пару минут.

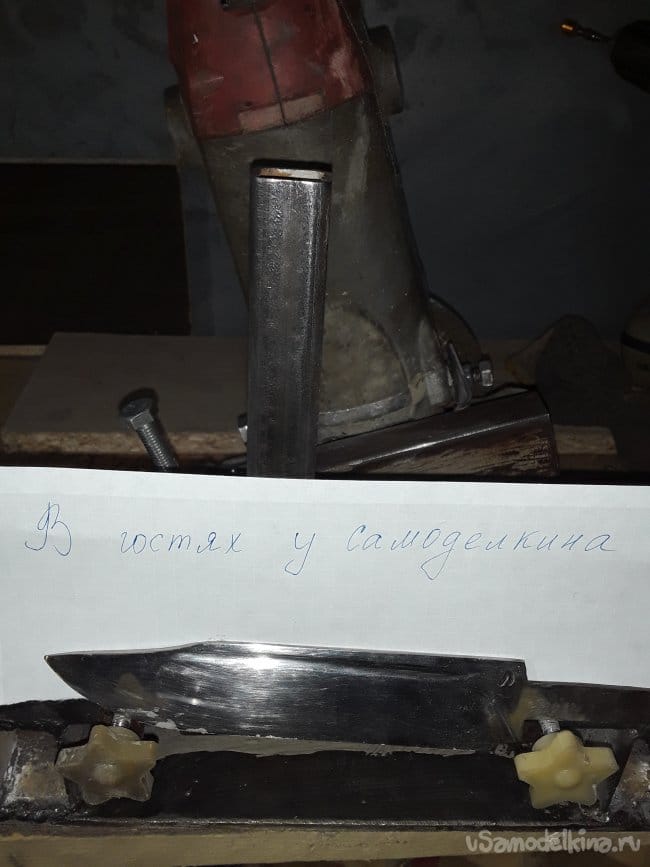

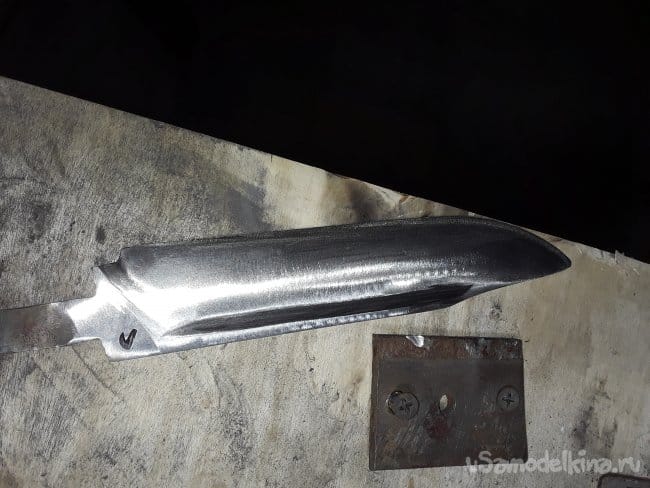

    Для первоначальной формы и разметки использую отрезной диск 1мм выставив минимальную глубину чтобы диск просто черканул нужную линию. В начале выставляю зажимы ограничители, как можно ближе к планке потом сначала с одной стороны выставляю край потом 2‐й так я точно не зайду за грань. Когда все отмечено ставлю шлифовочный диск 4 мм и довожу до нужной глубины во время работы остужаю все водой. Закрепив за хвостовик клинка закручиваю саморез возле обуха в центре и возле режущий кромки так заготовка будет зафиксирована и ничего не скосится. Так же можно регулировать положение дола на клинке открутив саморезы на этом клинке дол немного скашивается к острию в общем место для фантазий море. Самый идеальный вариант брать болгарку с возможностью регулировки оборотов иначе будет намного тяжелее не испортить клинок или даже вообще перегреть. На своей болгарке я выставляю обороты на 3 не знаю точно сколько это, но вполне хватает да и нарезка дола происходит точнее.


    Круглую трубу я так и не нашел чтобы было труба в трубу нашел только квадрат у него один минус это то что она оцинкованная, а как мне варить цинк одно удовольствие, а запах какой. Да и с круглыми трубами мне кажется будет очень тяжело выставить и приварить чтобы ничего не повело иначе полной нужной работы устройство не даст. У друга на приспособлении есть уголок и швеллер у меня подходящего не нашлось да и устройство будет не маленькое, а места у меня ограничено. Ну а так в целом принцип работы понятен был так и собирал. По внешнему не стал красить просто до блеска почистил сческой и обработал все швы хлористым железом так ржаветь будет, но помедленнее. Ну как-то так все готово результат устраивает да и как по сборке, так и по работе приспособление гораздо проще чем болгарка в кривых моих руках. В дельнейшим после тестов найду все слабые места может что-нибудь и переделаю ну а летом буду делать такую же только с уголком и швеллером ну а пока для ближайшего времени это приспособление порадует меня ножами с красивыми долами. К стати работать очень легко главное не сразу резать толстым диском, а самым тонким, что есть ну а потом уже до нужной ширины далее все равно нужно доводить немного наждачной бумагой. Крепление клинка ничего не придумал просто от полосы металла отрезал кусок, просверлил отверстия, и положив к боку станины зажимаю саморезами такой крепеж прост и надежен ничего не болтается все мертво зафиксированною и после нарезки открутил саморез, перевернул, затянул и режешь вторую сторону. Так что можно работать не боясь испортить заготовку, а это у меня было и не раз. Длину дола регулируется переставлением зажимов в сторону, а глубина болтом сверху.

    Вот и все самое простое и нужное приспособление готово спасибо всем кто читал и потратил свое время ну и до новых встреч на сайте "в гостях у Самоделкина". Спасибо всем я не прощаюсь строго не судите всем удачи.
