Здравствуйте всем кто зашел ко мне в гости. На днях по просьбе друга буду ковать его жене подарок из металла и там есть элементы где нужно пробить канавку или сделать насечки. Для этих целий у меня есть приспособление очень простое, но нужное только у него есть минус он немного гуляет при ударах иногда даже выгибается в бок так я не раз портил полу готовый материал. Приспособление это кусок металла от рессоры приваренное к 25мм квадрату для крепления в квадратном отверстие и зубило соединённое между собой пружиной, а точнее куском стальной проволокой изогнутой от рессоры до зубила иногда при частых ударах зубило уходит в бок и получается неровный край пробоя. Особенно это видно когда делаешь длинный пробой. Да и расстояние между пружиной и рабочей поверхностью маленькое и большую заготовку уже не пробьешь. В общем перед ковкой я решил сделать немного улучшенную версию приспособления которое будет крепким и ровно будет пробивать и делать насечки. Да и размер заготовки при использовании был бы гораздо больше чем сейчас на старом, а это заготовка до 12см здесь клиновый лист уже не пробьешь. Чтобы устройство было универсальным хочу потом сделать сменные пробойки для разного вида пробоя. Ничего нового думать не буду схема распространённая кому интересно все есть в сетях.
Понадобится материал:
1. Арматура 35мм
2. Кусок профильной трубы
20мм на 20мм
3. Молоток с острым бойком
4. Профильная труба 30мм на 30
Понадобится инструмент:
1. Болгарка
2. Сварка
3. Молоток
4. Рулетка
Подготовка:

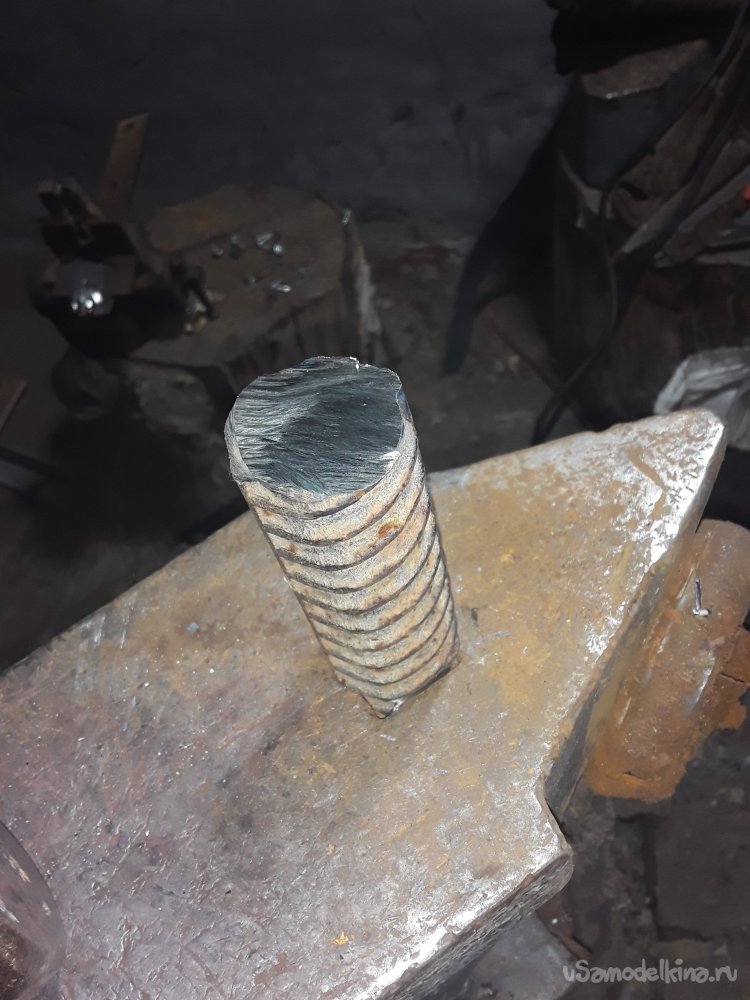

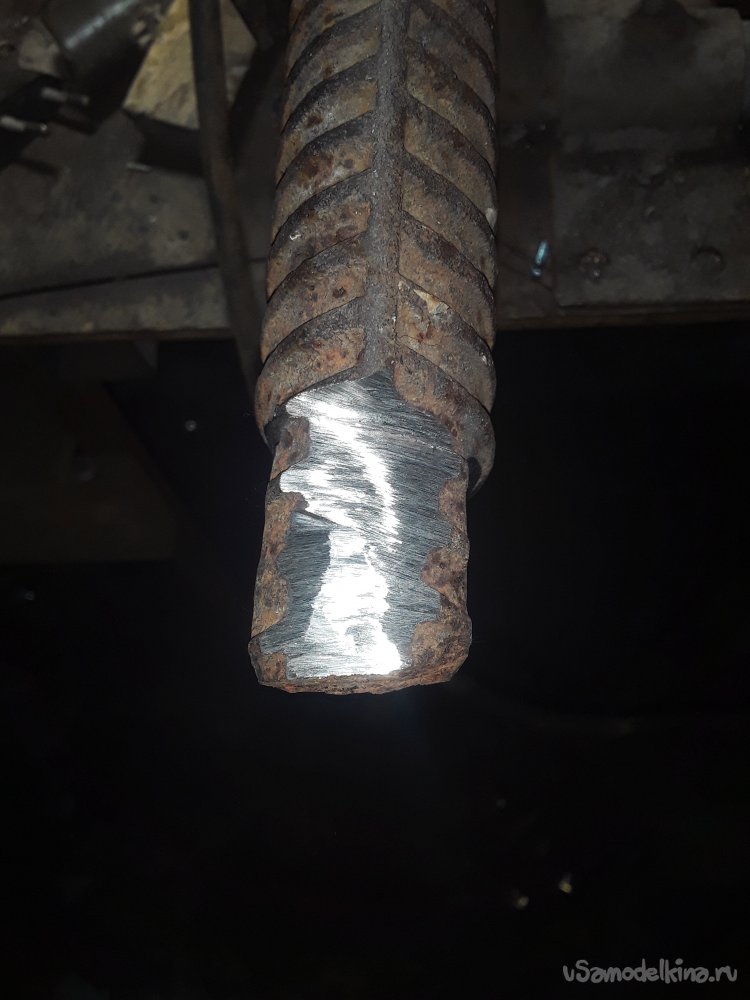

Для основного упорного стола я взял кусок длинной 15см арматуру 35мм тут особо нагрузки нет такой металл будет хорошо держать форму при работе. На конце арматуры делаю разметку 5см в виде квадрата и отрезным диском немного отрезаю по краям примеряя в отверстие в наковальне. В основном отрезаю ребра жёсткости на арматуре. Главное чтобы не убрать ничего лишнего по этому сначала шлифую края квадрата после примерки еще дальше шлифую в общем квадрат подогнал плотно без люфта в наковальне.

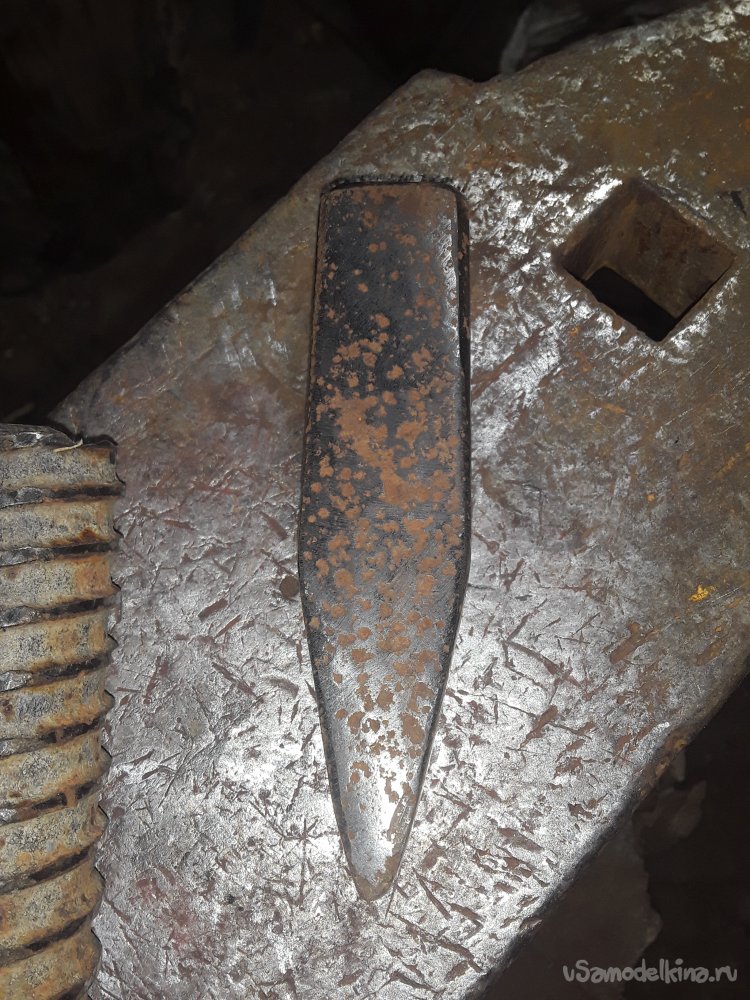

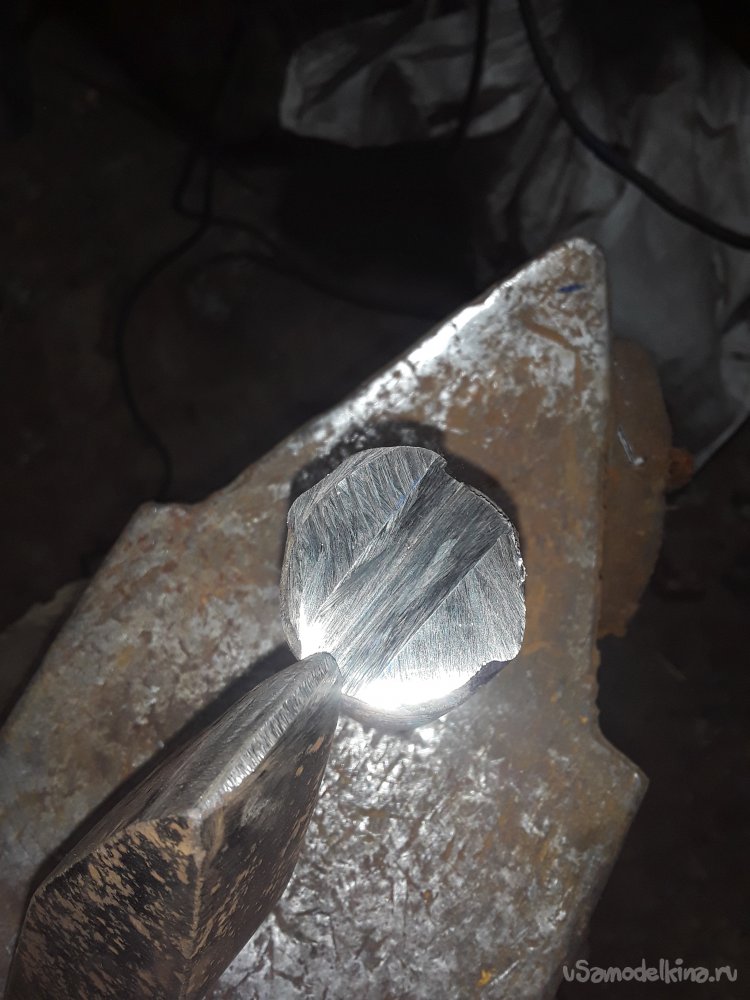

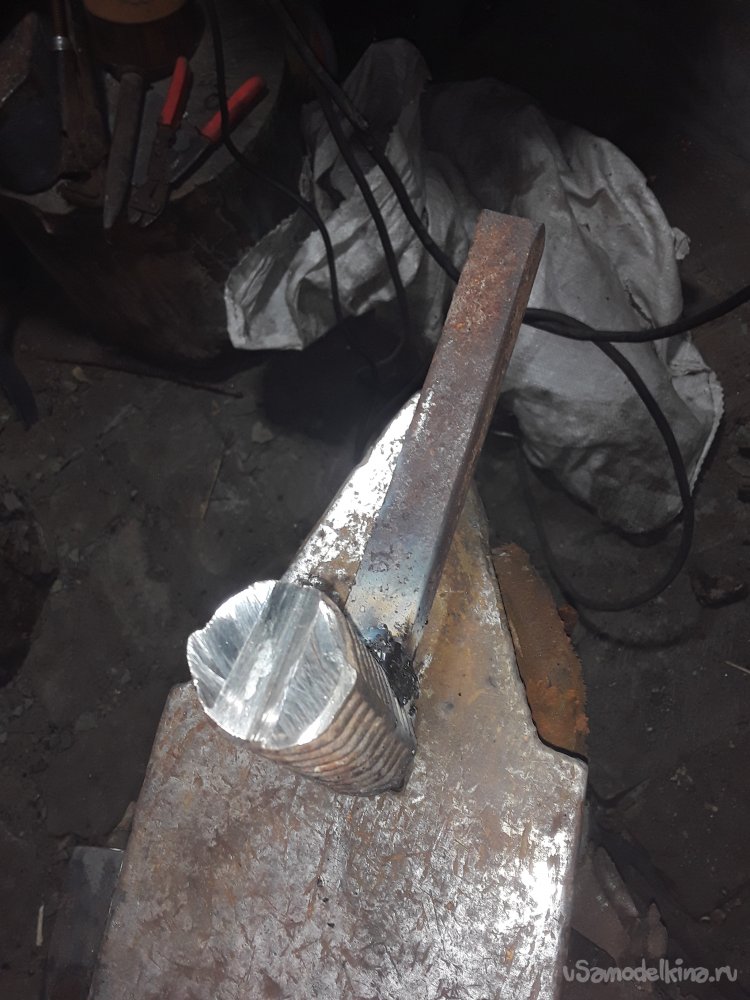

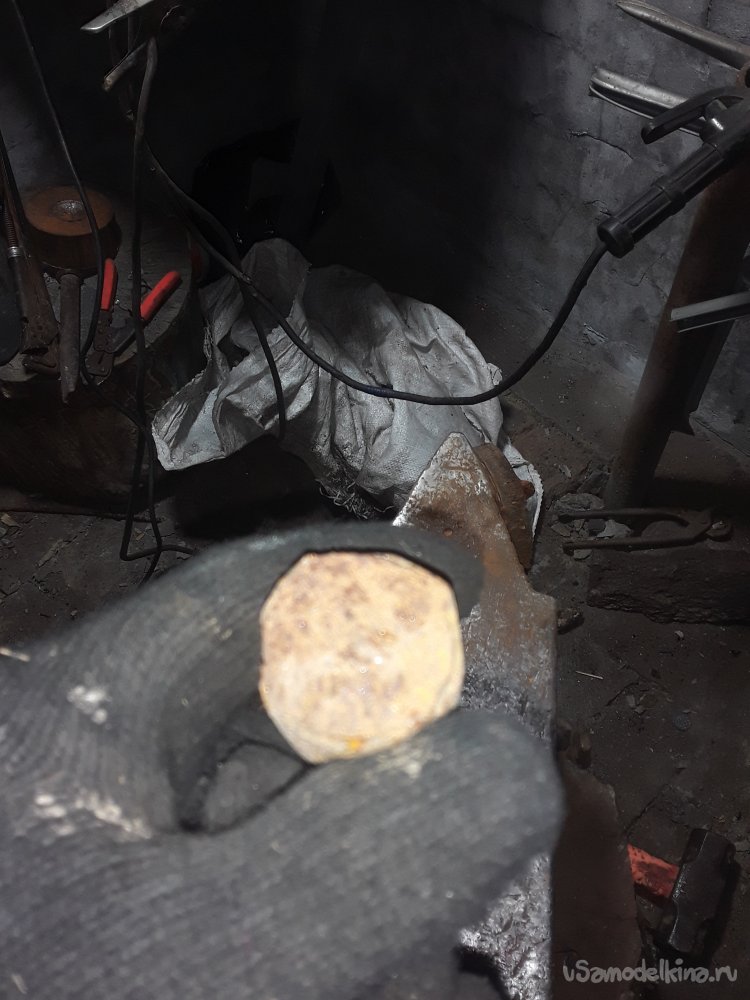

Для набойника нашел старый ржавый молоток 120 грамм я его выкопал где-то в огороде у него боек как раз заострен как мне нужно я его очищаю от ржавчины болгаркой лепестковым диском. Ставлю на арматуру и делаю разметку маркером далее болгаркой отрезным диском делаю пропил чтобы было все ровно примеряю молоток только потом делаю надпил тонким диском главное лишнего не убрать потом придётся все срезать и заново нарезать прорезь. А пилить такую арматуру не так уж и легко хотя и 140мм диском у меня на это ушло 7 минут я думал пальцы отморожу быстрее чем отпилю, но я все таки отпилил. Тут же я отпилил небольшой кусок для съёмного пятака для более тонкого пробоя.

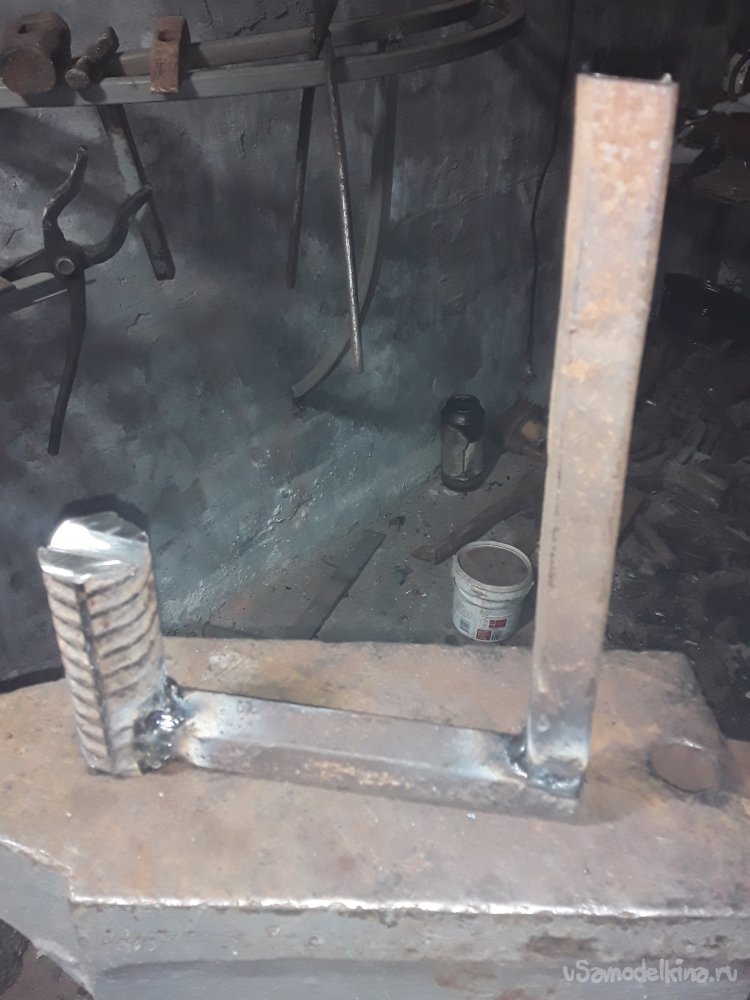

Теперь приступаю к изготовлению держателя бойка для этого отрезал кусок профильной трубы 20на20 толщенной 2.5мм длиной 25см. Немного подгибаю края на трубе так, чтобы все прилегало ровно без щелей для центровки поставил центр трубы по центру прорези на арматуре. Ставлю арматуру в наковальню потом ложу трубу и делаю разметку далее все проверяю угольником и привариваю все сваркой толстым швом так, чтобы место где я пилил болгаркой квадрата все упиралось в края отверстия наковальни наподобие башмака так я немного сниму нагрузку с основного прута на всю стойку так все проработает гораздо дольше.

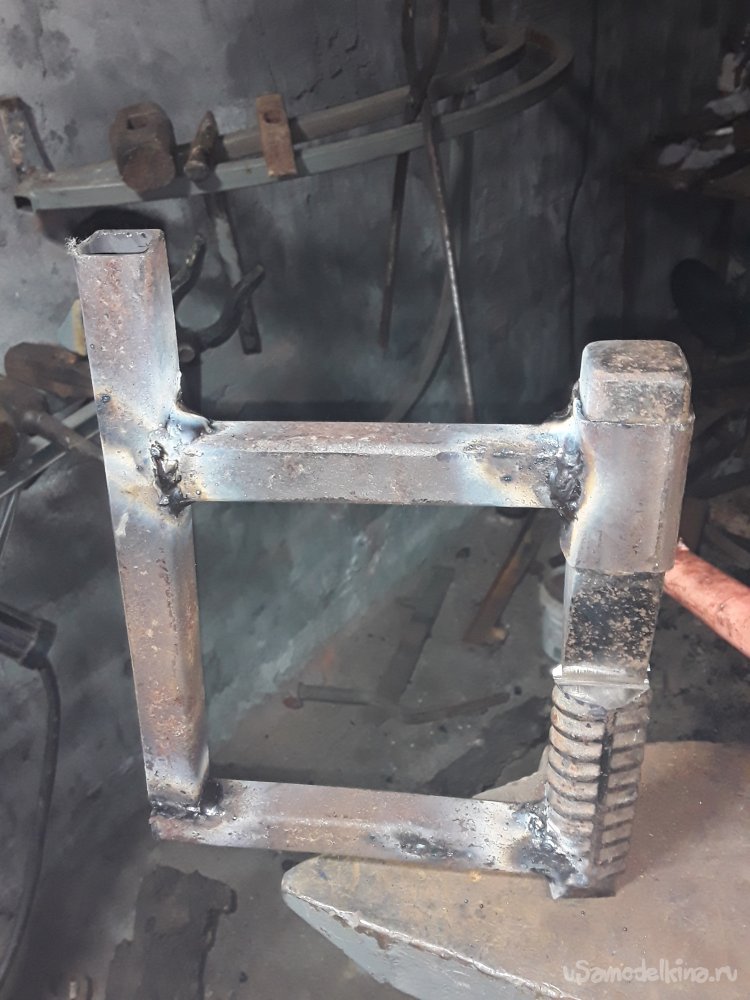

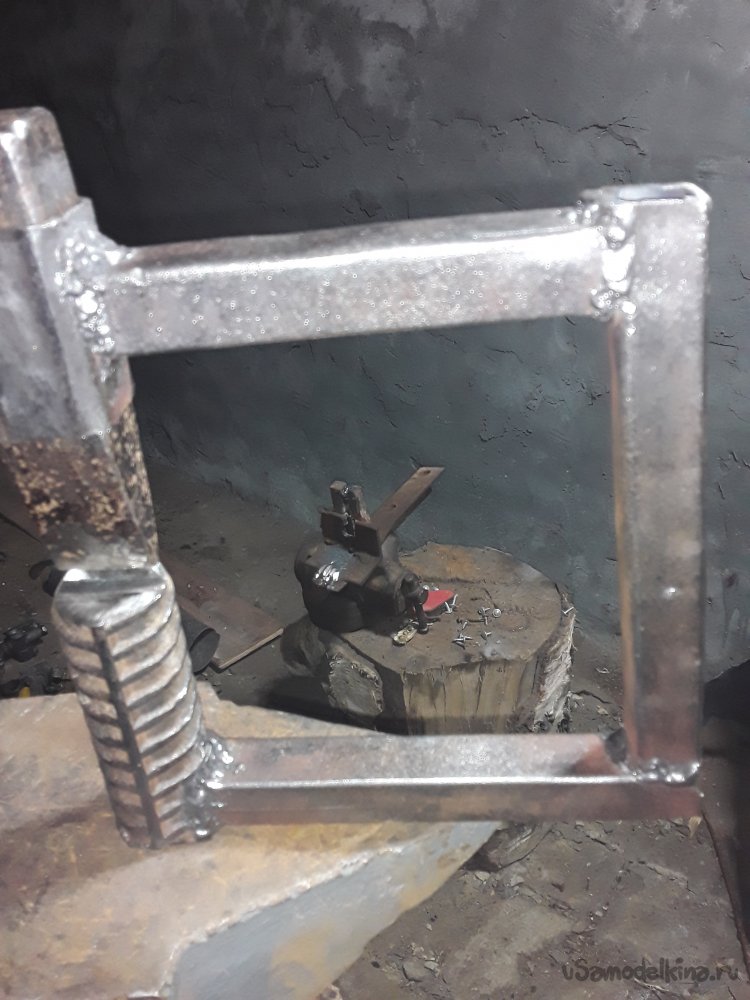

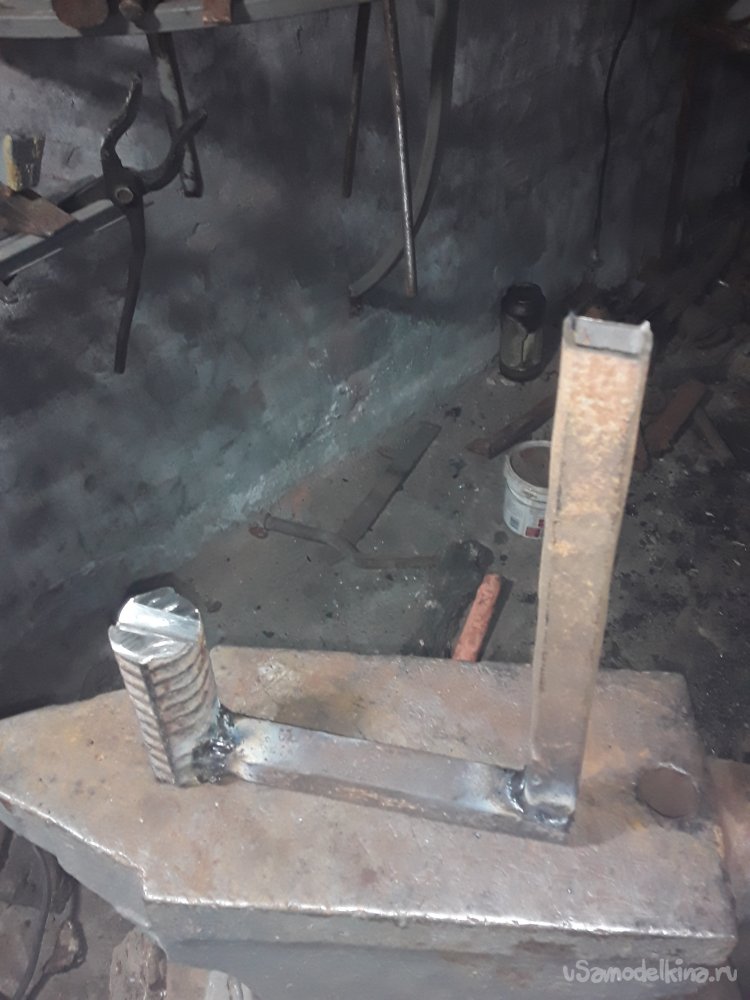

Теперь для стойки отрезаю профильную трубу 20мм длинной 25см и выставляю по угольнику под прямой угол и привариваю к упорной трубе. Так как в этом месте есть небольшая ударная нагрузка то с обратной стороны просверлил отверстие и забил в стойку кусок арматуры и приварил снизу и сверху. Так стойка станет очень прочной и при работе никогда ничего не отвалится. В идеале использовать прокатный квадрат 20мм тогда можно стучать хоть кувалда не боясь за конструкцию. Но у меня есть только маленький кусок которого к сожалению мне не хватит на всю станину

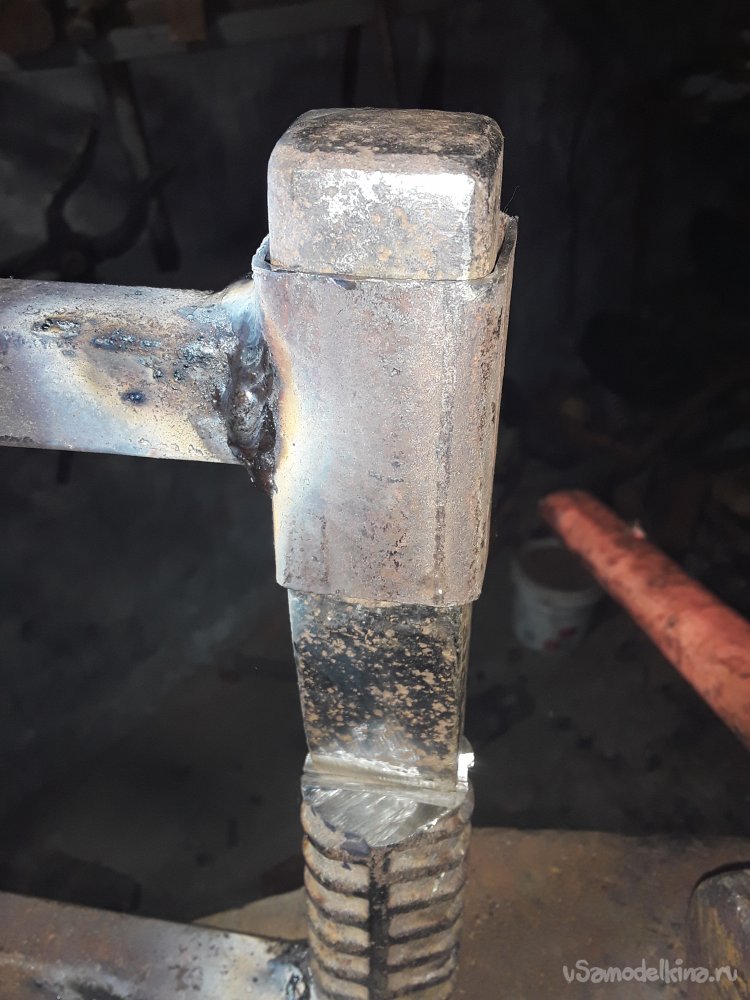

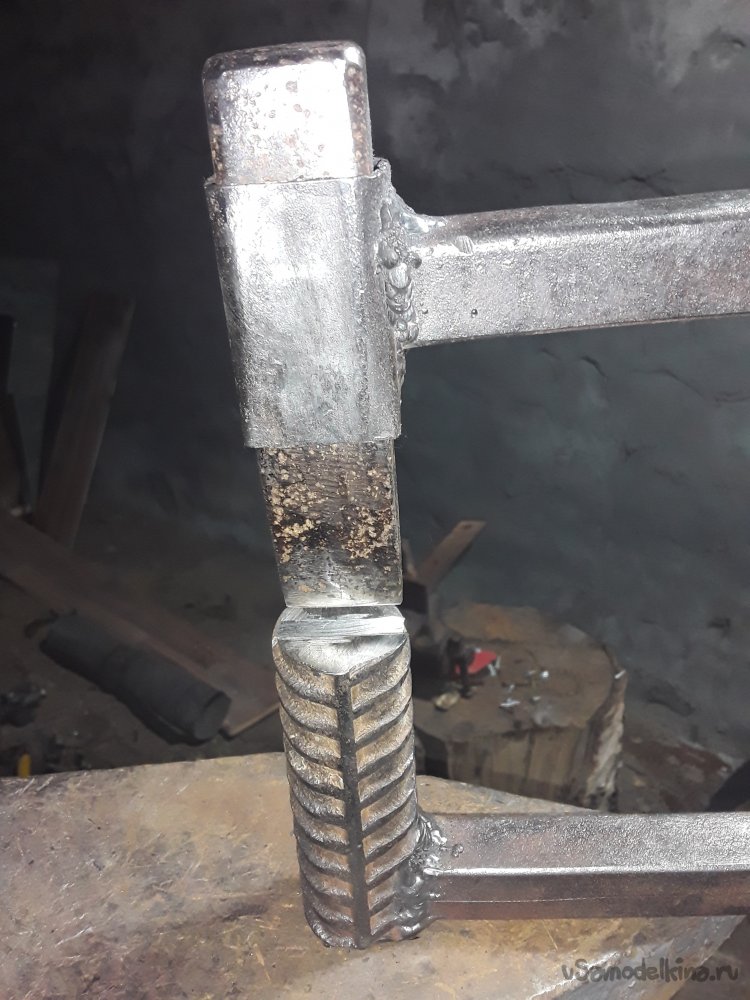

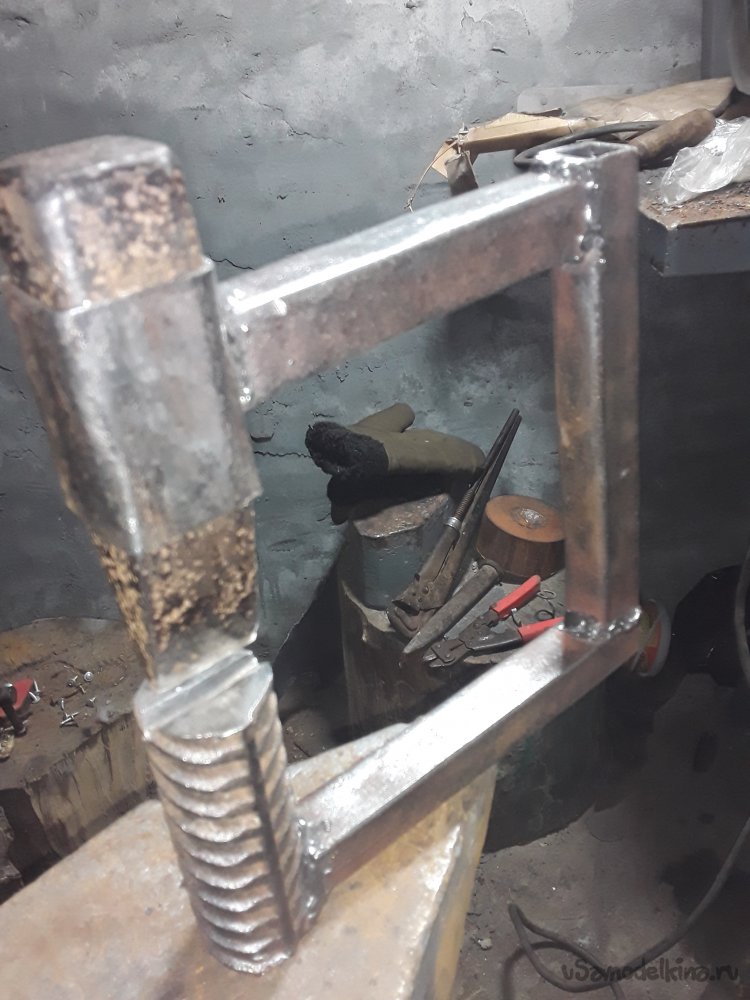

Такой же кусок профильной трубы я отрезаю и привариваю на примерную высоту центра молотка. Для того чтобы молоток не уходил в разные стороны при сильных ударах для удержания молотка нужна квадратная труба по размеру бойка. Такого я не нашел и просто с трубы 20ммна 40мм и ударами молота согнул такую трубу чтобы молот заходил плотно и не болталась тогда все будет красиво.

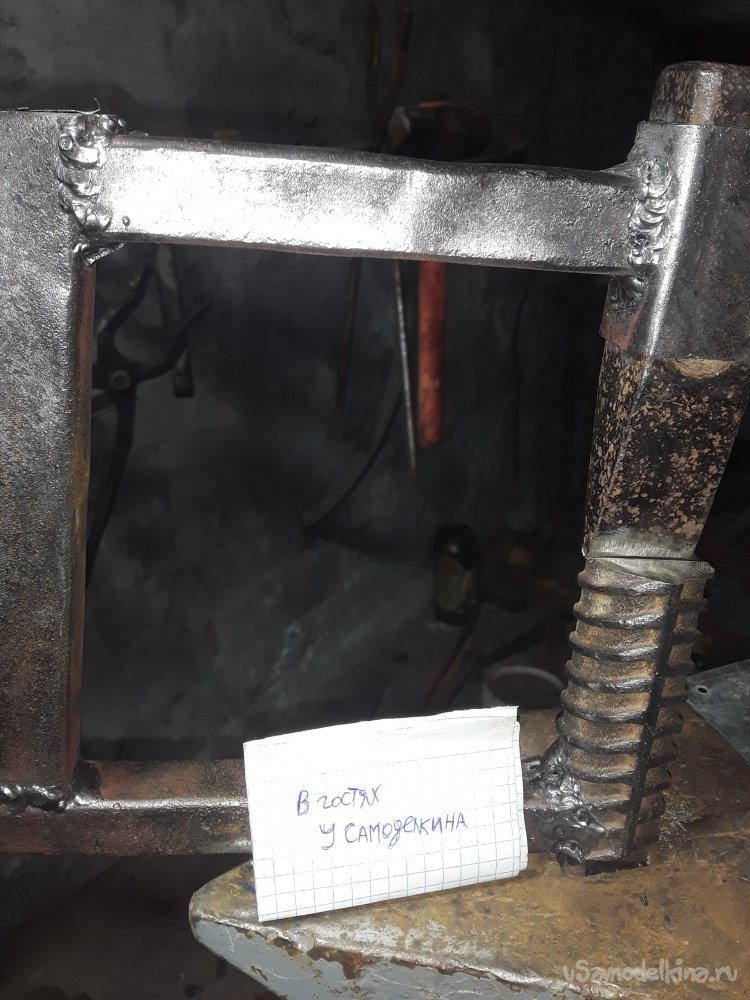

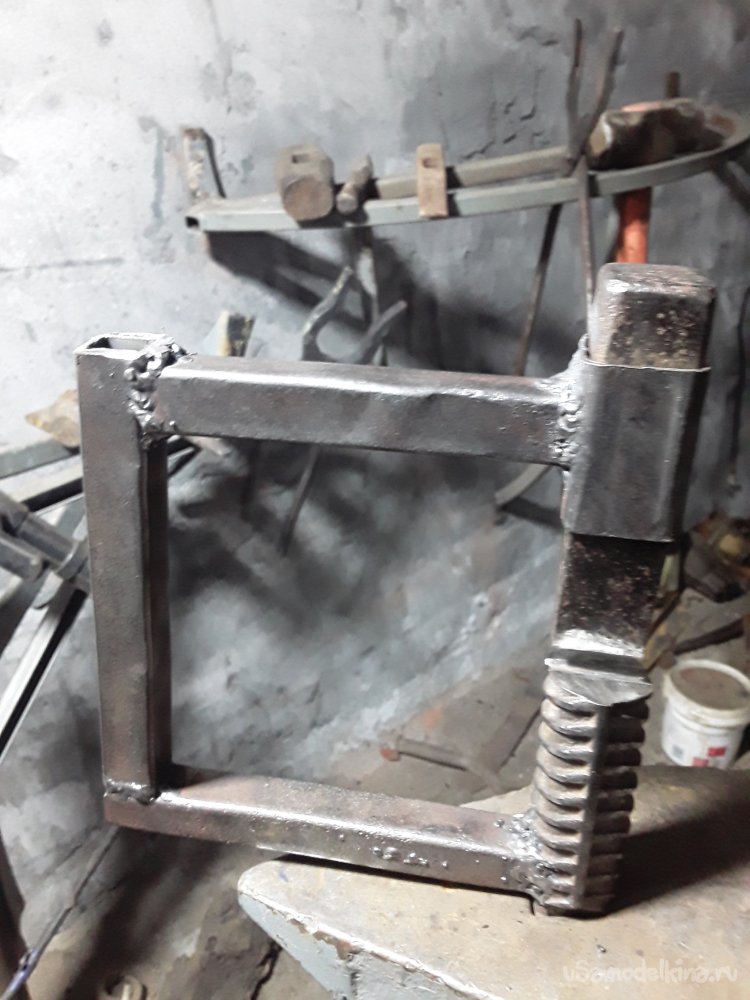

Ну вот и все почти готово осталось обработать и настроить. Все швы и поверхности обрабатываю мелким напильником, а потом счёской по металлу так, чтобы все было красиво и культурно. Красить я думаю нет никакого смысла так как инструмент рабочий и постоянно имеет контакт с горячим в общем не буду красить да и после счёски все блестит красиво.

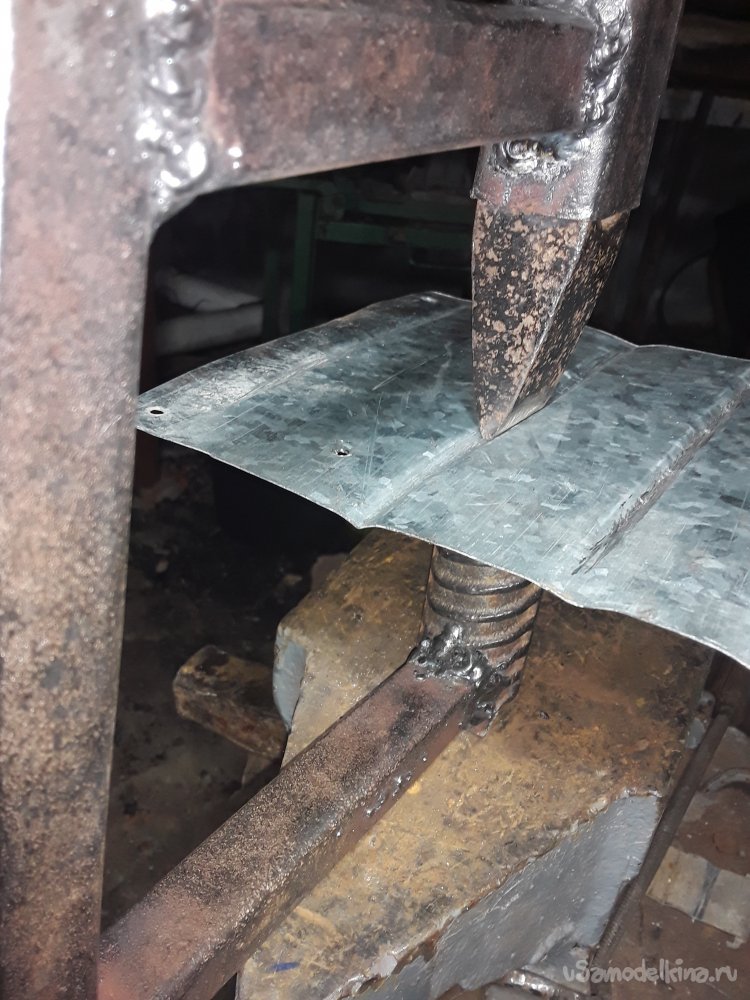

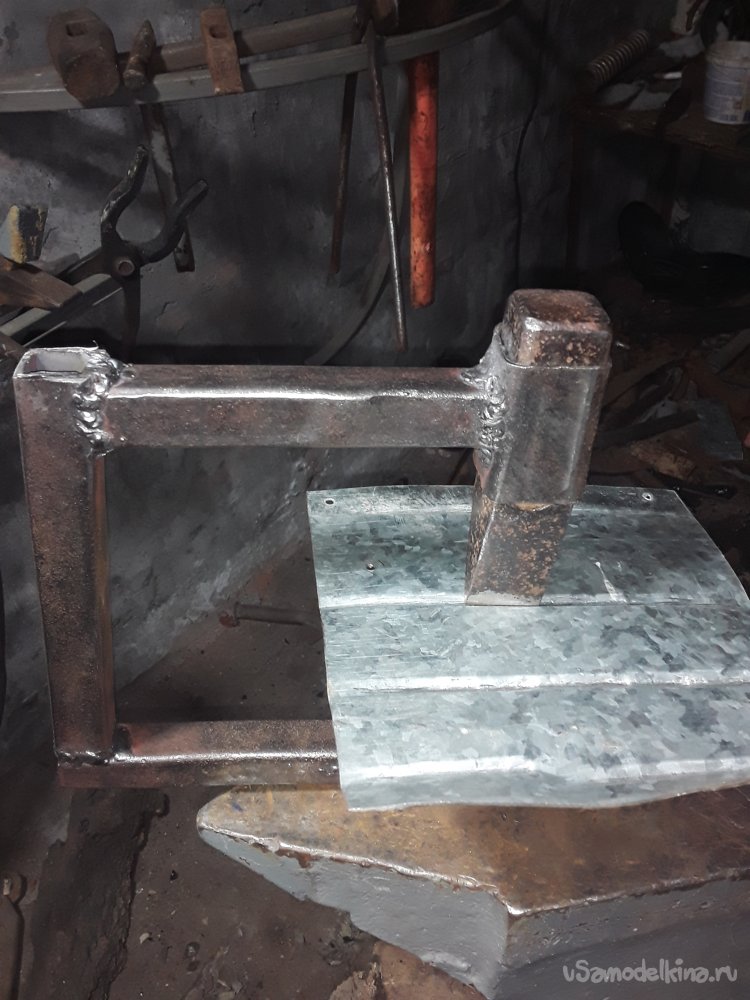

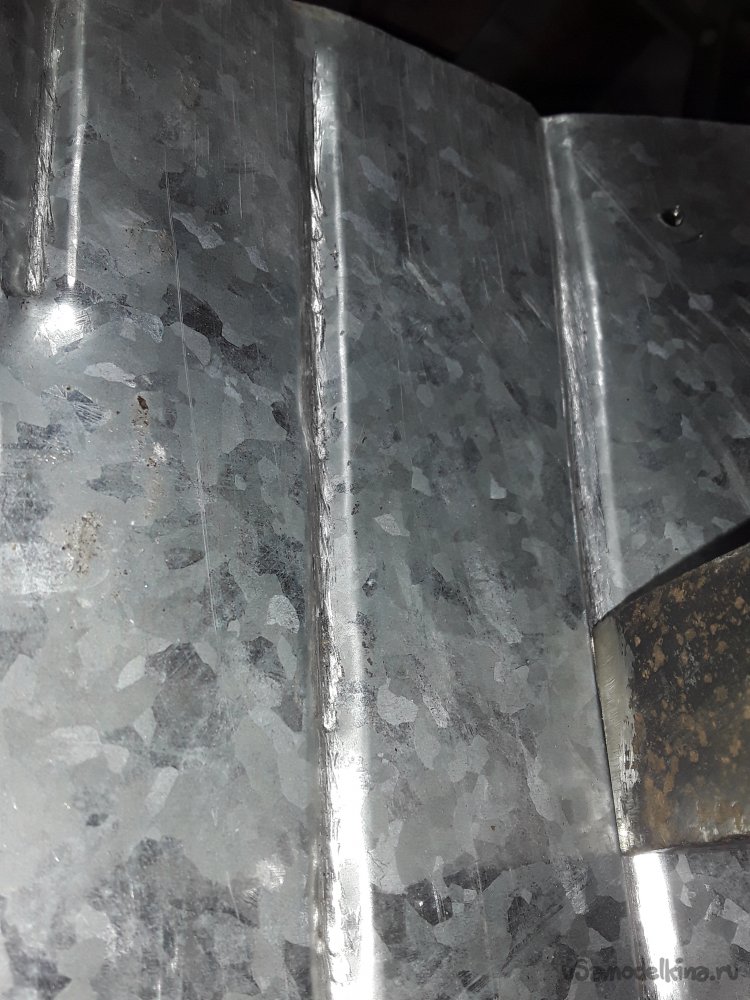

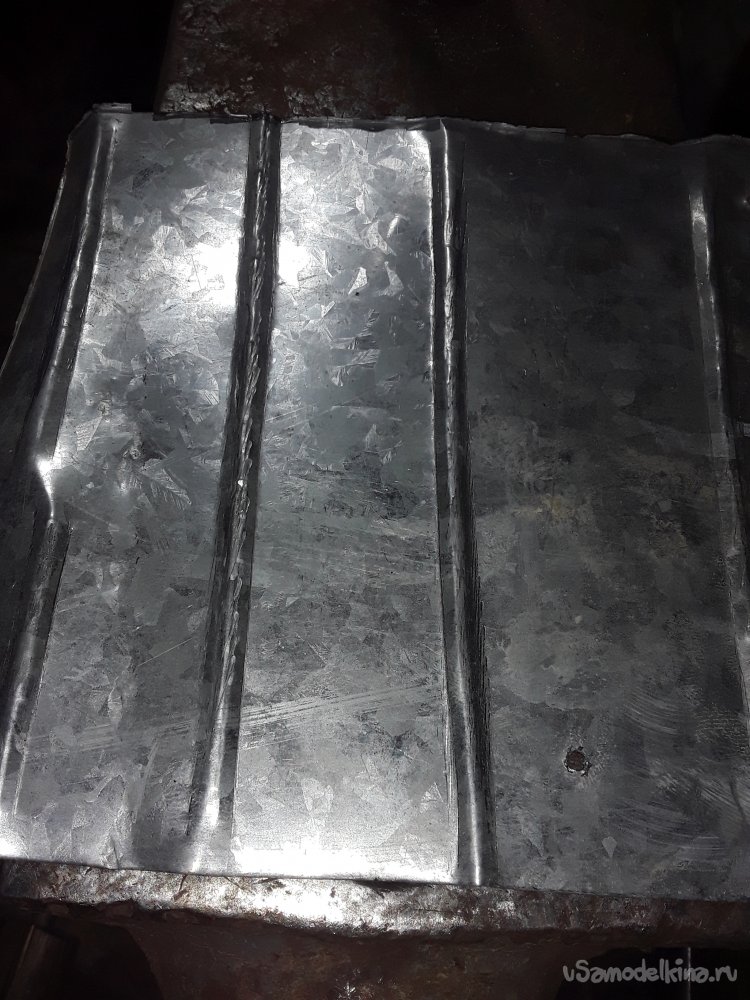

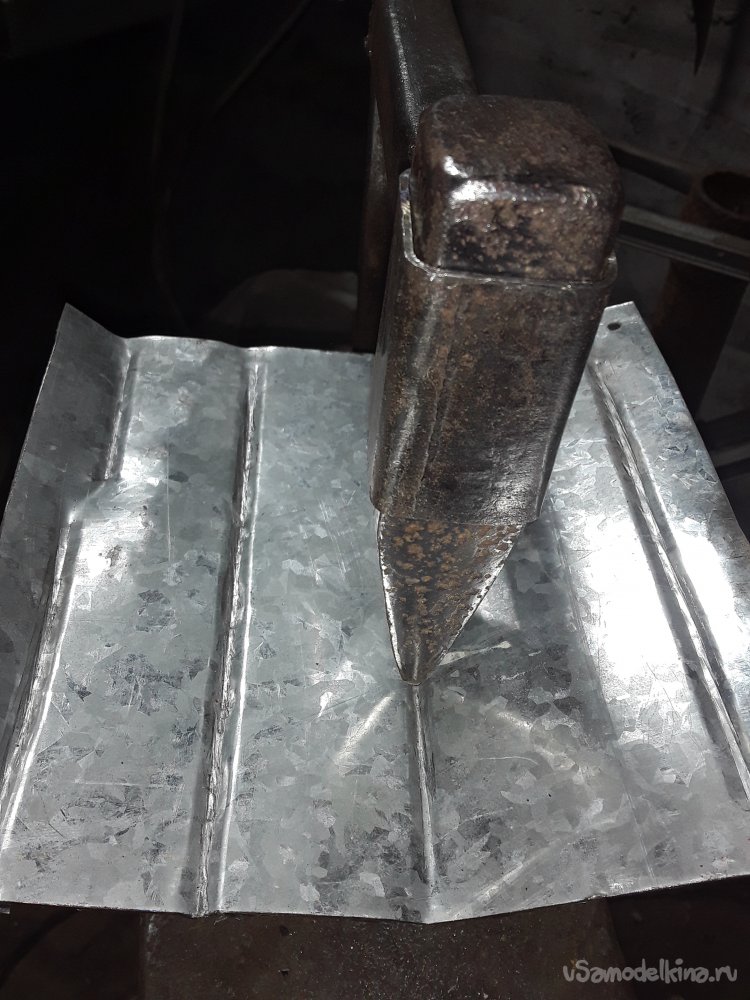

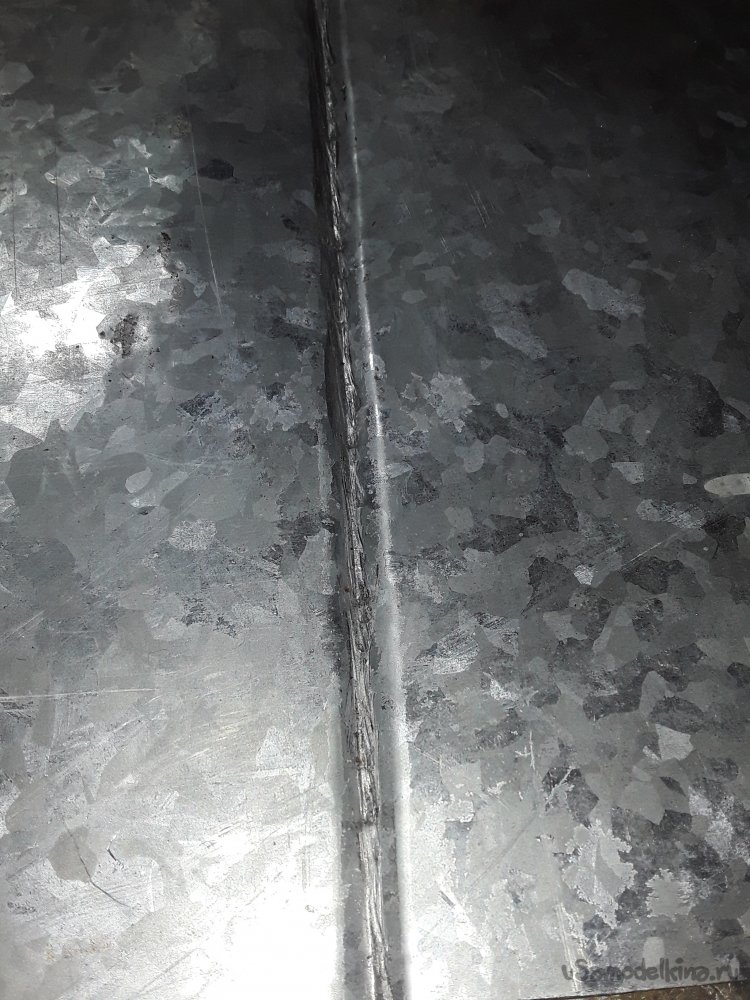

Когда установил боек на место попробовал пробить канавку на тонком листе и разглядев увидел крупнее царапины и неровные края пробоя. Для того чтобы все было гладко шлифую острие молотка наждачной, а прорезь на арматуре обрабатываю круглым напильником. Для того чтобы все плотно пробивалось часто после напильника проверяю пробой на тонком металле и когда пробой стал ровным и без крупных царапин обрабатываю все мелкой наждачкой обмотанной на напильник так, чтобы молоток бил ровно по канавке не царапая лист.

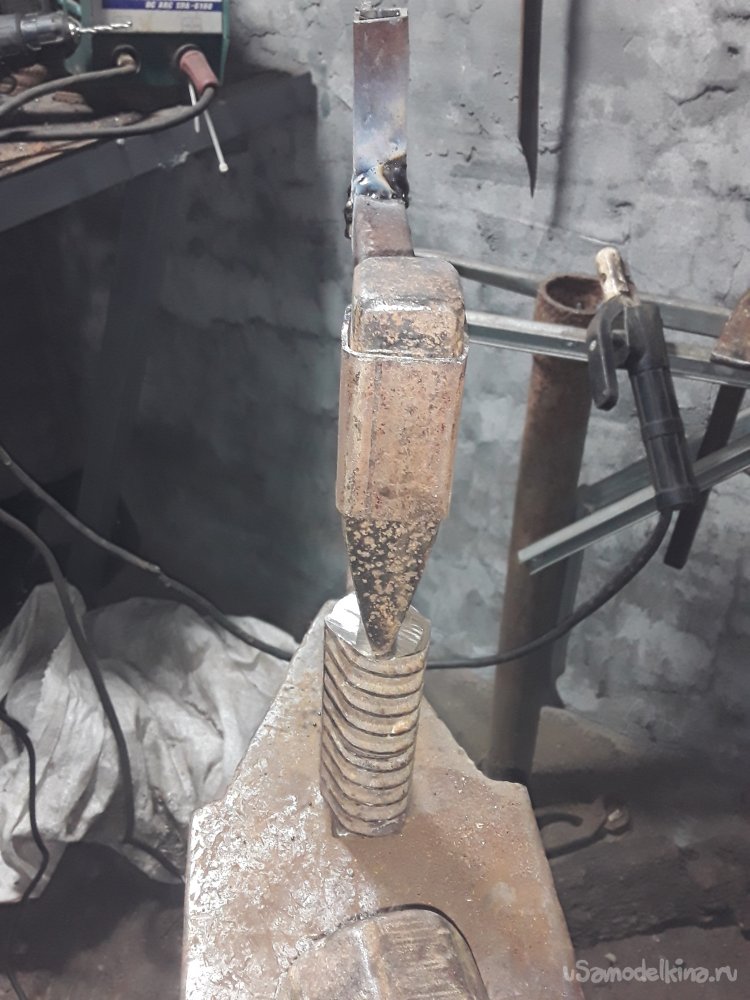

Для того чтобы делать пробой немного ужи, сделал второй молоток с остриём 2мм. Для набойника от арматуры отрезал пятак толшений 10мм, и подобрал кусок трубы по диаметру чтобы арматура залазила внутрь. Сваркой делаю провар, и шов шлифую болгаркой. На подошве делаю пропил 2мм и маленьком надфилем все подгоняю проверяя на листе металла. Когда нужно сделать пробой маленький то просто убираю молоток и ставлю другой с острием 2мм, а на арматуру одеваю изготовленный пятак и пробиваю канавку 2мм. В дальнейшем как найду еще другой молоток и пятки и тогда не нужно много разных приспособлений, а просто буду пользоваться одним с разными пробойками. В дальнейшем как то нужно продумать и закрепить съёмную пружину чтобы молоток сам поднимался для удобства при работе. Только как это сделать если молоток сменный, а так просто бы приварил к молотку упругий прут или полосу и все, но это не для моего варианта. В целом особо не мешает то что молоток от тяжести всегда лежит на металле можно приспособится. Длина заготовки при работе может быть 25см это то что нужно. Ну вот и все очень нужный инструмент для мелких работ готов такое приспособление должно быть у каждого кто работает с металлообработкой и художественной ковкой на горячею или даже на холодную. На приспособлении я попробовал пробить на металле толщенной 2мм пробой на горячую и все получилось как нужно, очень удобно и ровно. В общем полезная вещь получилась, а самое главное это то что сделано своими руками и без затрат. Все собранно из кусков металла из кучи хлама и обрезков только молоток использовался фабричный почему именно молоток потому что металл очень хорошо переживает ударные нагрузки. Завтра вечером буду приступать к ковке подарка теперь у меня есть все необходимое, а что именно буду ковать расскажу в следующей статье совсем скоро. Я уверен, что работа улучшится на порядок да и гораздо быстрее все откую и пробью. Большое спасибо всем кто дочитал до конца желаю мира и добра в ваш дом и до новых самоделок на нашем сайте в гостях у Самоделкина.
