Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления достаточно простой конструкции поворотного органайзера для раскладки различной «мелочевки» из подручных материалов.
Идея состояла в быстром изготовлении органайзера для различной «мелочевки», скапливающейся на столе в процессе работы. Целью была максимальная простота конструкции, возможность ее быстрой разборки для очистки или промывки, возможность защиты содержимого ячеек от стружек, опилок и прочего мусора. При изготовлении конструкции использовать исключительно имевшиеся в наличии детали и материалы (без беготни по магазинам). Ну и конечно минимальные трудозатраты.
В данной конструкции было использовано:
- Обрезок круглого деревянного профиля (черенок) диаметром 22мм.
- Обрезок ЛДСП размером 150х130х16мм.
- Заглушки для фановой трубы 110мм (5 шт.).
- Обрезок пластика толщиной 2,5мм.
- Обрезок круглого алюминиевого профиля диаметром 8мм.
- Крепеж: М5, М8.
Из инструментов использовалось:
- Дрель на стойке.
- МФИ «Dremel».
- МФИ осциллирующий.
- ЛШМ с приставкой.
- Сабельная пила.
- Лерка М8.
- Ножовка по металлу.
- Утюг.
В качестве основания был использован обрезок ЛДСП размером 150х130х16мм. Торцы основания были оклеены кромкой с клеем (с помощью утюга). На нижнюю плоскость наклеены резиновые самоклеющиеся подпятники размером 30х30мм.

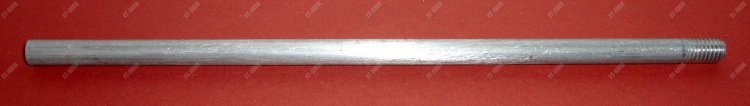

Вертикальная ось была изготовлена из обрезка круглого алюминиевого профиля диаметром 8мм (был найден в запасах разного хлама). На одном конце профиля была готовая внутренняя резьба М5 глубиной 20мм. На противоположенном конце оси нарезал резьбу М8 длинной около 13мм. Таким образом, получилась ось общей длинной 213мм. Ось закреплена на основании с помощью винта М5.

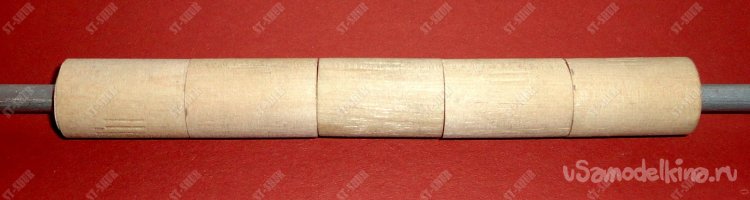

В связи с отсутствием под рукой подходящего пластика, пока втулки на ось были изготовлены из деревянного черенка диаметром 22мм. Втулки были нарезаны длинной 36мм (что соответствует глубине заглушек) с помощью осциллирующего МФИ. Сверловка втулок произведена с помощью дрели на стойке. Перпендикулярность торцов слегка выравнена с помощью ЛШМ с приставкой.
В результате получилась вполне приемлемая соосность отверстий. После чего втулки были обработаны быстросохнущем лаком «ХВ-784».
В качестве ячеек органайзера использованы довольно качественные заглушки «OSTENDORF» для фановых труб 110мм, в которых были просверлены отверстия для оси диаметром 8мм.
Выше расположенная ячейка является крышкой для предыдущей ячейки. Для последней верхней ячейки из пластика толщиной 2,5мм была вырезана крышка диаметром 120мм.
Сборка конструкции максимально простая и быстрая. Фиксация ячеек на оси производится с помощью гайки М8 и металлических и фторопластовой шайб.
При повороте ячейки появляется доступ практически ко всему ее внутреннему пространству. Так же оказалось очень удобно полностью высыпать содержимое определенной ячейки, не затрагивая содержимого остальных ячеек.
В результате получился достаточно удобный органайзер, который занимает относительно небольшое место на рабочем столе и обладает достаточно хорошей устойчивостью.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Декабрь 2022г.
Станислав Шурупкин.
