    Рукоять универсальная

    Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления достаточно простой и вполне универсальной рукояти с надежной фиксацией в ней различных сменных лезвий, пильных полотен различного назначения и прочей оснастки.



    Идея состояла в быстром изготовлении достаточно универсальной рукояти с надежной фиксацией в ней различных режущих «расходников» (их частей или обломков) от разных инструментов, удобного удержания в руках и возможностью ее простого закрепления на столе (струбцинами). Целью была максимальная простота конструкции и возможность изготовление изделия из имевшихся в наличии материалов. Ну и конечно минимальные трудозатраты.

    В данной конструкции было использовано:
    - Обрезок текстолита толщиной 9мм.
    - Крепеж М3, М4.

    Из инструментов использовалось:
    - Дрель на стойке.
    - ЛШМ с приставкой.
    - Сабельная пила.
    - Настольный точильно-шлифовальный станок.
    - Метчики М3, М4.
    - Отвертки.

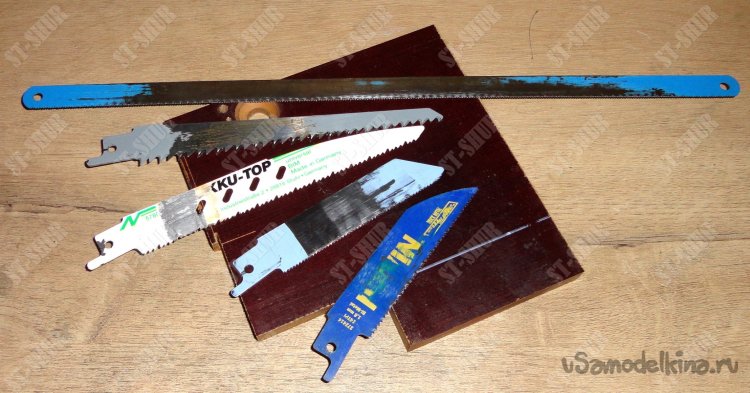

    Использованные (и планируемые к использованию) материалы.

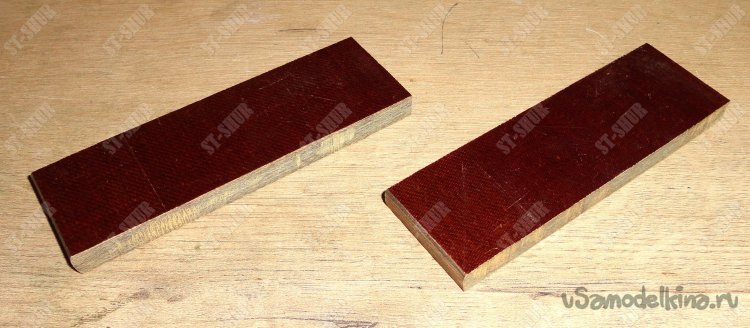

    Из обрезка текстолита (т.к. он неплохо держит резьбу и имеет хорошую жесткость) толщиной 9мм, с помощью сабельной пилы, вырезаны две половинки будущей рукояти.

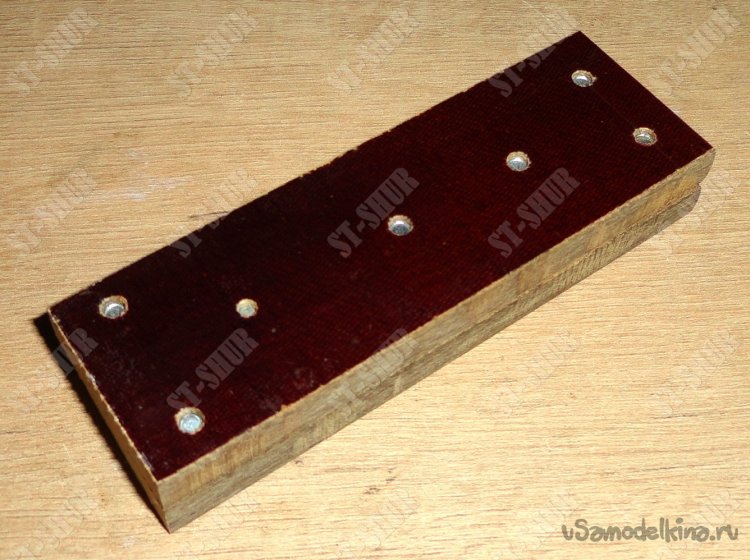

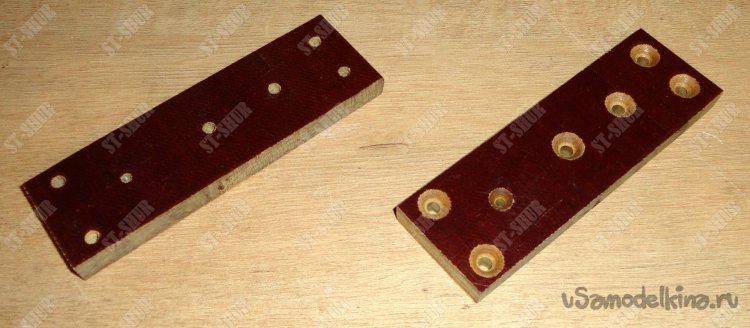

    Потом были просверлены отверстия под крепеж М3 (1 шт.) и М4 (6 шт.). Разметка отверстий производилась сразу по месту. В отверстиях одной половинки нарезана резьба. Отверстия другой половинки обработаны зенкером. После чего обе половинки были скреплены вместе и обработаны с помощью ЛШМ, закрепленной на самодельной приставке.

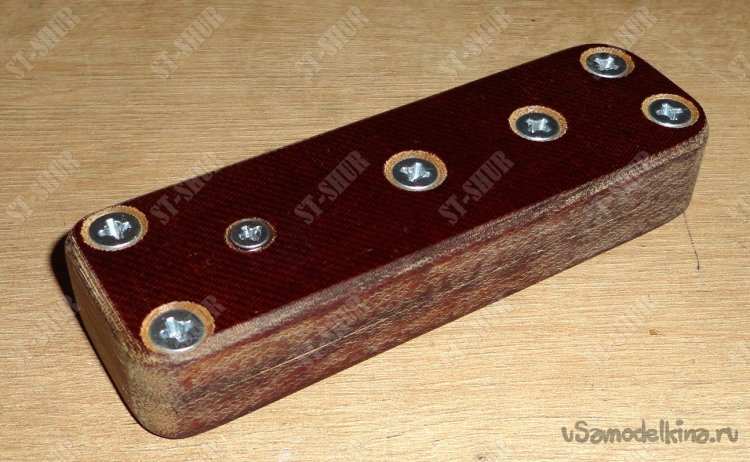

    В результате чего получилась рукоять в виде «зализанного кирпича» длинной 104мм, шириной 34мм, толщиной 18мм.

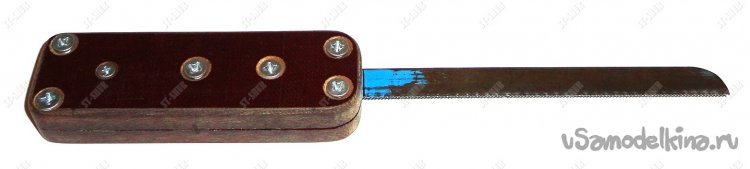

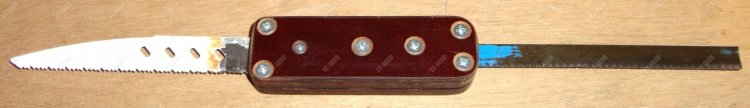

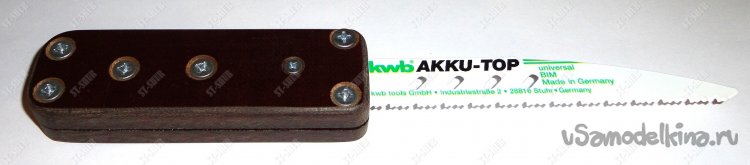

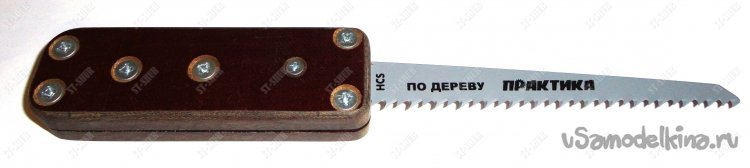

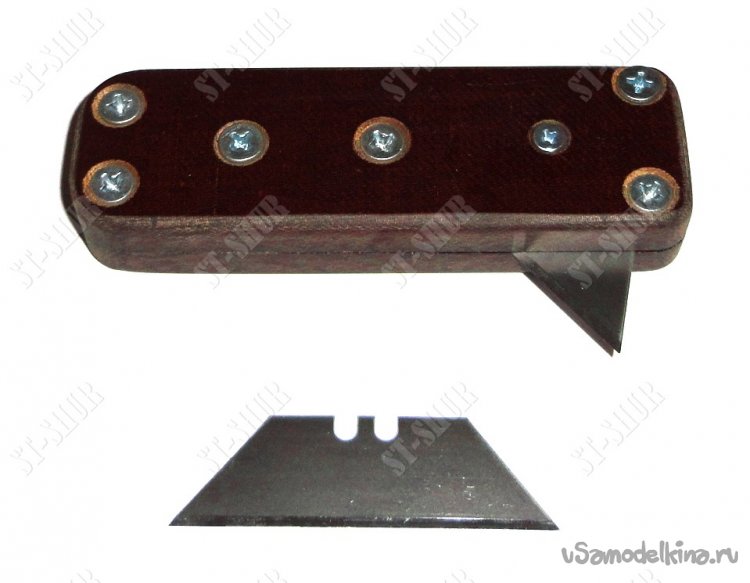

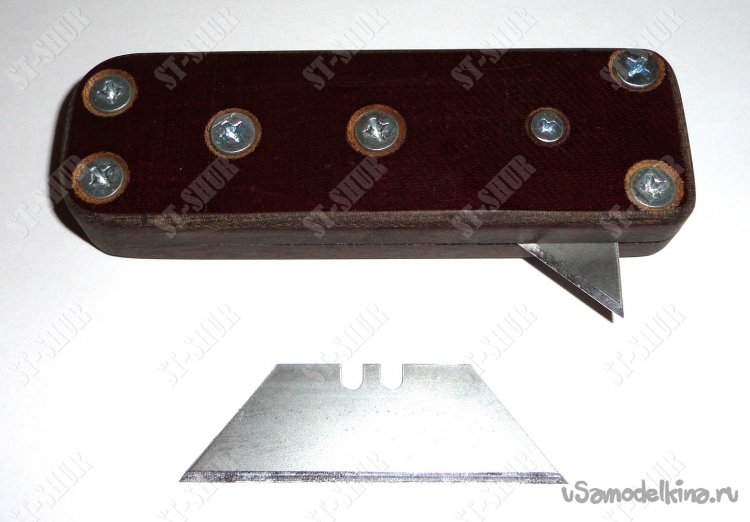

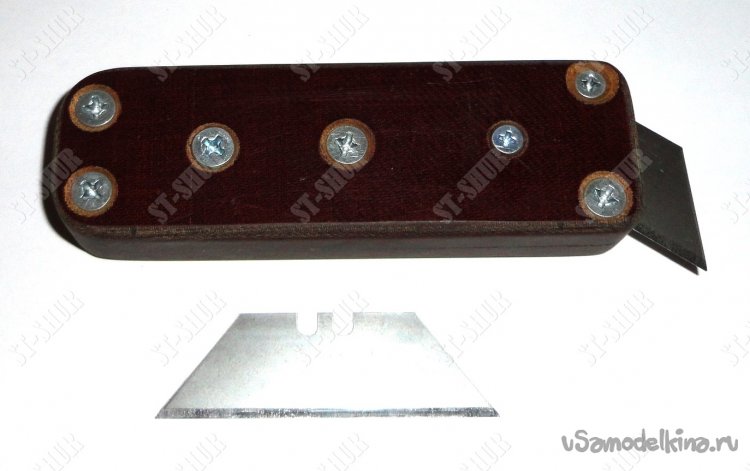

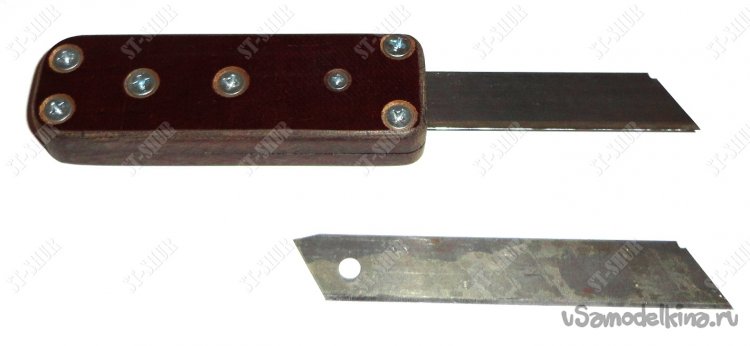

    Некоторые получившиеся варианты крепления различной оснастки.

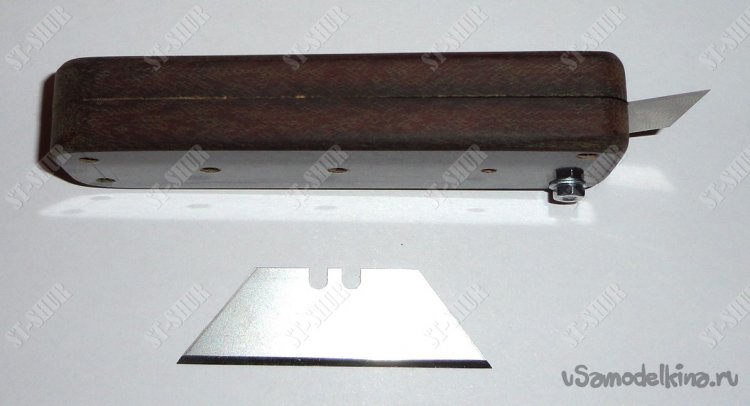

    При необходимости изменения вариантов крепления оснастки, винты М4 могут заменяться винтами М3 и фиксироваться с помощью гайки с оборотной стороны.

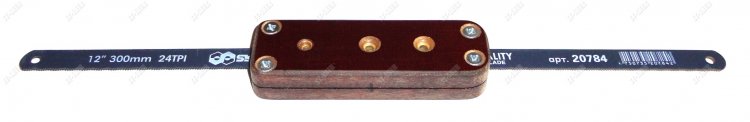

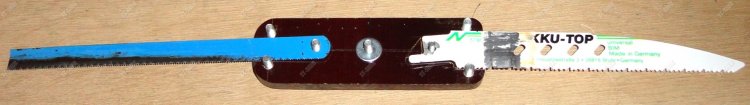

    При зажиме целого пильного полотна (если нет под рукой обломков) центральные винты не используются.

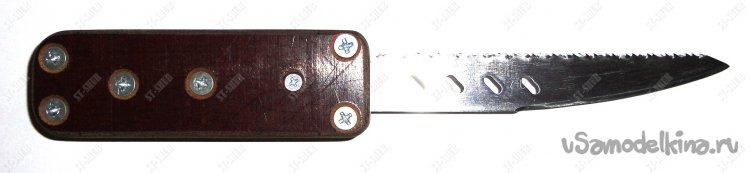

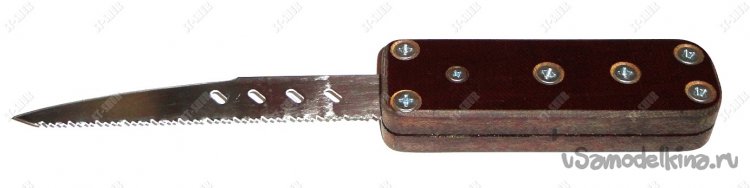

    Так, как у одного из пильных полотен для сабельной пилы были «угроблены» только зубья, располагающееся ближе к хвостовику, то из него был изготовлен клинок, используемый по принципу «не отрежет, так отпилит». Благодаря односторонней заточке лезвия им достаточно удобно резать листовой материал по направляющей. Этот клинок обычно постоянно закреплен в рукояти т.к. данное изделие теперь входит в мой «настольный» набор инструмента (т.е. под рукой).




    Для замены оснастки (обычно) достаточно вывинтить 1-2 винта, некоторые слегка ослабить. Благодаря простой винтовой стяжке частей рукояти, все виды используемой оснастки фиксируются практически «намертво».

    Мои (исключительно субъективные) впечатления от использования изготовленного изделия.
    Не смотря на простую (в виде «кирпича») форму, рукоять лежит в руке достаточно удобно (в моей руке). Наличие ровных плоскостей позволяет без проблем фиксировать изделие на поверхности рабочего стола с помощью струбцин или тисков. При этом лезвие может располагаться как вертикально, так и горизонтально относительно поверхности стола (что оказалось довольно удобно при роспуске сетевого кабеля на отдельные провода). Так же довольно удобно подрезать кромочную ленту, при работе с ЛДСП и нарезать листовые материалы, пользуясь направляющими. Далее будет видно, на что это изделие ещё сгодится.

    В дальнейшем планируется изготовление оснастки в виде различных «царапалок» для оргстекла, разметчиков по металлу и т.д. и т.п.

    Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.

    Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.

    Май 2022г.
    Станислав Шурупкин.
    Email: st-shur@mail.ru
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Циркуль Фибоначчи или циркуль золотого сечения

    Транспортир и угольник своими руками

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 1 / История оценок)

    Добавить комментарий

    8 комментариев
    Korolev
    st-shur,
    Думаю стандартных решений и так хватает (хотя в них все равно имеется "болтанка" лезвий).

    Ну так и надо их, и крепления полотен, дорабатывать под свои нужды.  smile

    pitiunt
    Цитата: st-shur
    для удержания лезвий от бритвенных станков


    st-shur Автор
    Korolev,


    А что, ещё одна идея: подогнать фиксацию разных полотен к одному стандартному:

    Думаю стандартных решений и так хватает (хотя в них все равно имеется "болтанка" лезвий).

    Идея была в возможности фиксации в рукояти не только стандартных лезвий, но в будущем и различных других "приспособ".

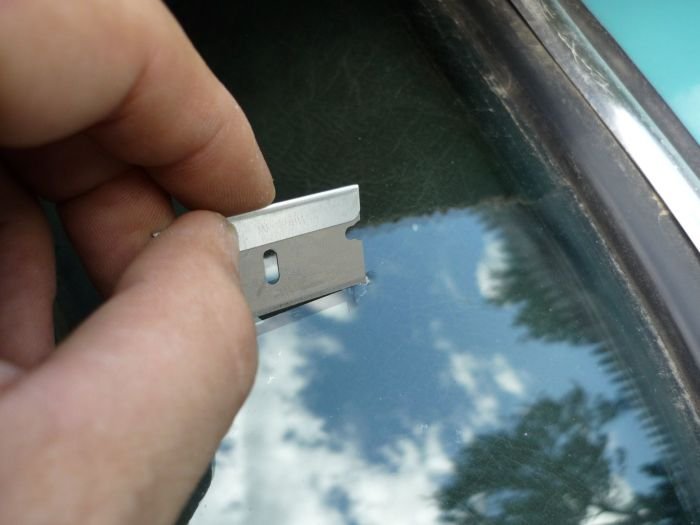

    Знакомая швея уже просит что то подобное для удержания лезвий от бритвенных станков.  pardon



    Korolev
    st-shur,
    Когда хватает "стандарта", то им и пользуюсь!

    А что, ещё одна идея: подогнать фиксацию разных полотен к одному стандартному:

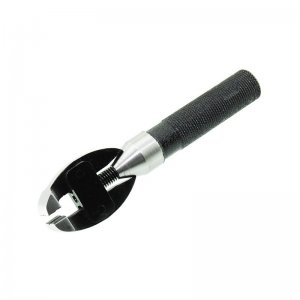

    st-shur Автор
    Korolev,

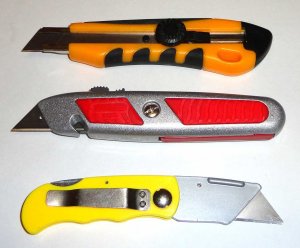

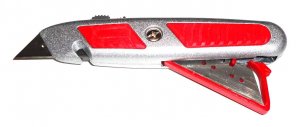

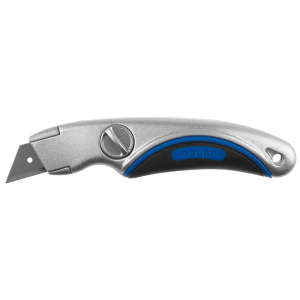

    А вот для этих лезвий, действительно существует множество стандартных, более удобных и безопасных решений.

    Когда хватает "стандарта", то им и пользуюсь! На практике часто не хватало силы зажима лезвия. А посмотрев в магазине на рукояти для пильных полотен (пластиковые) и вовсе пришел в уныние!!! Так, потратив всего 1 час времени (с перекурами) "слепил" данную "приспособу." Сегодня с ее помощью уже укоротил 3 винта (спилил). Т.ч. по функциональности мои ожидание данное изделие пока вполне оправдывает. В дальнейшем возможны различные доработки конструкции.  meeting


    Korolev
    st-shur,
    Красота не предусматривалась!!! Хоть не эстетично, зато дешево, надежно и практично!!!

    Ну, это дело вкуса, технари-эстеты предпочитают работать приличным инструментом. Во всём должен быть разумный баланс, хотя и до абсурда тоже доводить не следует.

    Лезвия для канцилярских ножей (шириной 18мм) может убираться в рукоять на любую длину

    А вот для этих лезвий, действительно существует множество стандартных, более удобных и безопасных решений.  yes

    st-shur Автор
    Korolev,


    Такие тисочки тоже имеются!

    По поводу рукояти в VK был следующий комментарий:

    Что-же она такая страшная! Ну никакой эстетики.
    Ну и замечу что выпущенное лезвие канцелярского ножа опасно для пользователя в таком положении, оно довольно легко ломается, там специально ведь насечки сделаны для отламывания, а так как никакой гарды тут нет, то при работе если сломается, то можно очень сильно порезаться обломком.


    Красота не предусматривалась!!! Хоть не эстетично, зато дешево, надежно и практично!!!  nea Мне важно наличие ровных плоскостей!!!

    Лезвия для канцилярских ножей (шириной 18мм) может убираться в рукоять на любую длину.  yes

    Korolev

    А что, мысль интересная, может мне стоит подумать над доработкой губок своих тисочков?  scratch
