    Циркуль Фибоначчи или циркуль золотого сечения

    Циркуль Фибоначчи или циркуль золотого сечения


    Циркуль Фибоначчи или циркуль золотого сечения.



    Была уже тут пару лет назад такая статья. Но она не авторская.
    Нажмите клавишу Ctrl и щёлкните по ссылке чтобы открыть в новом окне, иначе вас перенесёт в тот пост ))
    Циркуль золотого сечения своими руками

    Ранее в интернете встречал описание этой самоделки, но вычурность форм и материал для инструмента мне не понравился. Я вообще всё стараюсь сделать с минимумом усилий и затрат, но при максимальной надёжности. Вот и на этот раз начитавшись хвалебных отзывов, решил сделать себе такой циркуль. Но по-простому и из подручных средств.

    Материал как нельзя кстати нашёлся, в прямом смысле, на дороге валялась железяка. Фурнитура запирания и регулировок от пластикового окна. Просто полоса оцинкованного железа с просечками под разные задачи того окна.
    Часть отверстий использовал в готовом виде часть насверлил и раззенковал.

    Для заклёпок использовал медную трубку от клапана Шредера. Я их покупал для ремонта холодильников и кондиционеров, но зачастую такие длинные отводы не требуются, поэтому обрезаю по месту и паяю клапана как мне удобно.
    Остатки трубок рано или поздно находят применение. Заклёпки вообще достаточно универсальное решение для крепления, раньше танки и корабли на клёпках делали, надёжность доказана ))

    Но я делаю скользящие соединения, циркуль ведь ножками шевелить должен, поэтому клепаю не наглухо. А с небольшим натягом. Не болтаются, но и ходят легко и без заеданий.

    Медную трубку слегка развальцовываю конец, отрезал труборезом на миллиметр-полтора больше, чем толщина соединяемых деталей, и расклёпывал слегка. Для обеспечения свободного хода, но и без слабины.
    Ну в общем разметил, обточил и склепал. Всех работ на полчаса.

    Циркуль работает, пропорции отмечаются автоматически, но вот незадача, мне эти пропорции не нравятся!

    Мне нравятся вот такие пропорции, но логику соотношений я не улавливаю.
    Размер 150 х125х46 мм. Пропорции 1,2. 2,71. 3,26. Соотношение 6 к 5. 2,72 к 1. 75 к 23

    А у циркуля Фибоначчи соотношения или так называемые Золотые Пропорции идут как соотношения 3 к 5, 5 к 8, 8 к 13, 13 к 21 ну и так далее, этим циркулем ничего вычислять не надо, приложил одну сторону, а вторая автоматически будет отложена на второй стороне циркуля.
    В процентном округлённом значении золотое сечение — это деление величины в отношении 62 % и 38 %.
    Циркуль Фибоначчи с соотношением Ф \Phi = 1,618

    Но мне эти пропорции применительно к коробочкам не нравятся, вот никак не готов признать такое соотношение Золотыми Пропорциями.
    Поэтому делаю по собственным ощущениям и представлениям, возможно применительно к другим вещам, этот циркуль будет впору. А у меня он простаивает, подумываю среднюю часть снять, и пользоваться как обычным циркулем.

    Материалы:
    Полоска оцинкованная 16 х 2 мм.
    Полоска оцинкованная 10 х 1,5 мм.
    Медная трубка 6 мм.

    Но на самом деле можно из любого материала, который найдётся.

    Инструменты:
    Молоток, труборез, болгарка, керн.

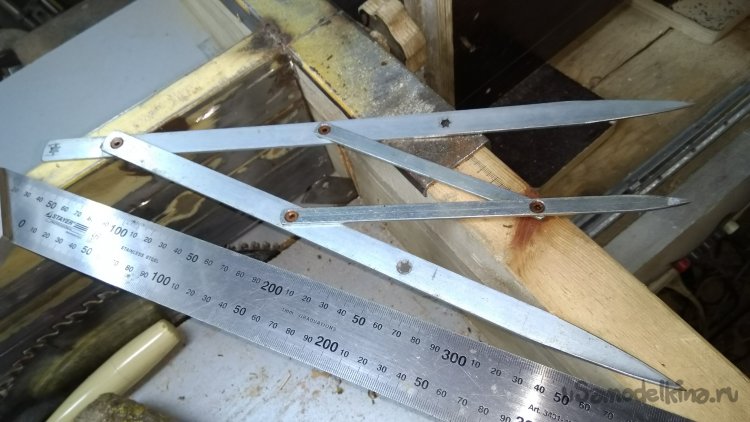

    Размеры из интернета. Циркуль Золотого сечения.

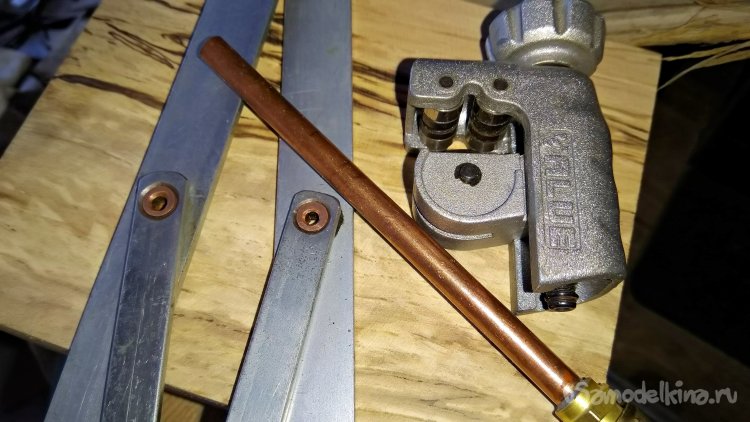

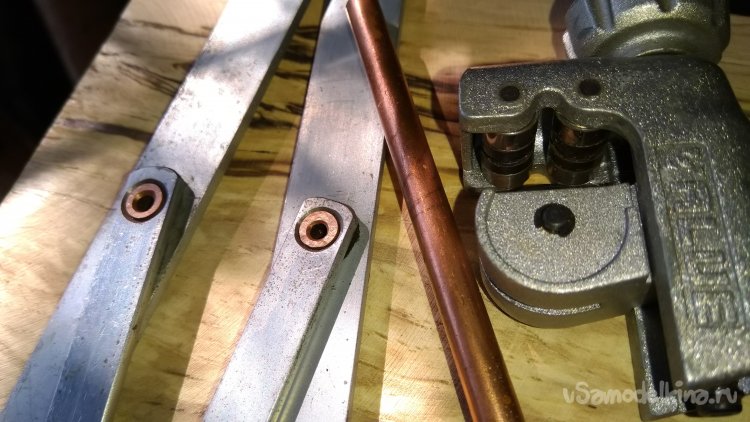

    Медные трубки для заклёпок из клапана Шредера, резал труборезом на 2 мм длиннее, чем толщина соединяемых деталей. После расклёпки они становятся вровень.


    Вид заклёпок не намекает на кустарное изготовление, обычные и ничем не примечательные.

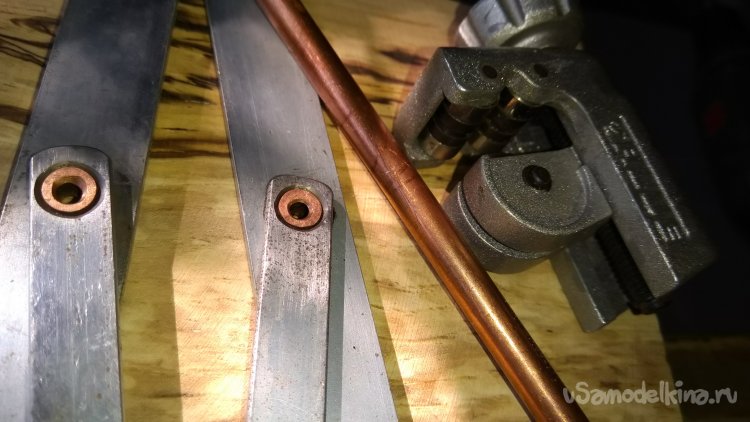

    Предварительная зенковка позволяет заклёпки сделать не выступающими за плоскость инструмента.

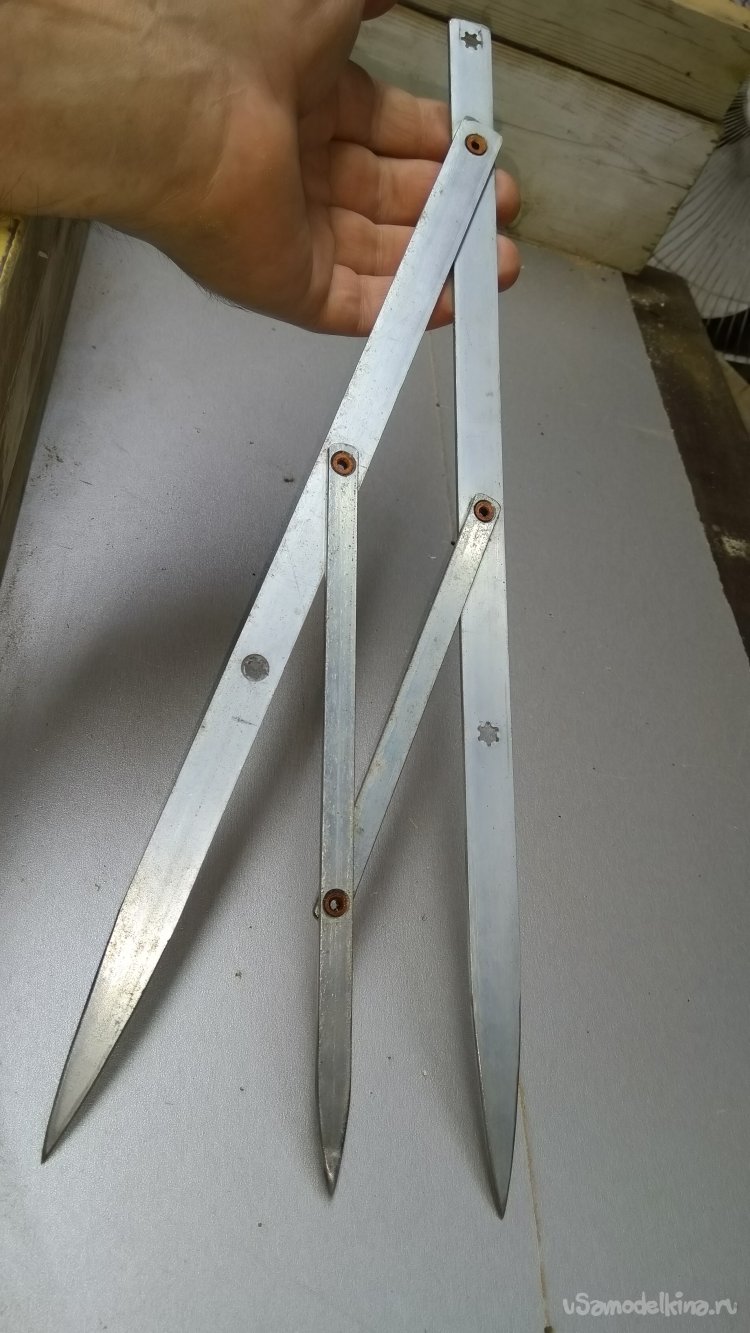

    Наверное и из шампуров можно делать, форма знакомая заточки ))

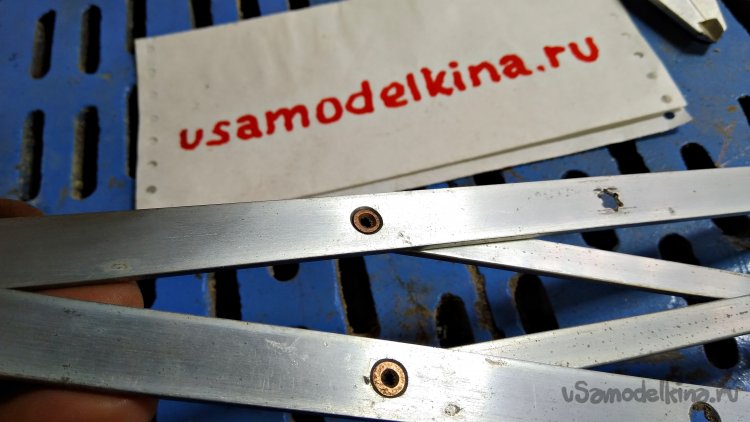

    Заклёпки удобно делать из трубочек, легко расклепать, и высверливать их легко при надобности.

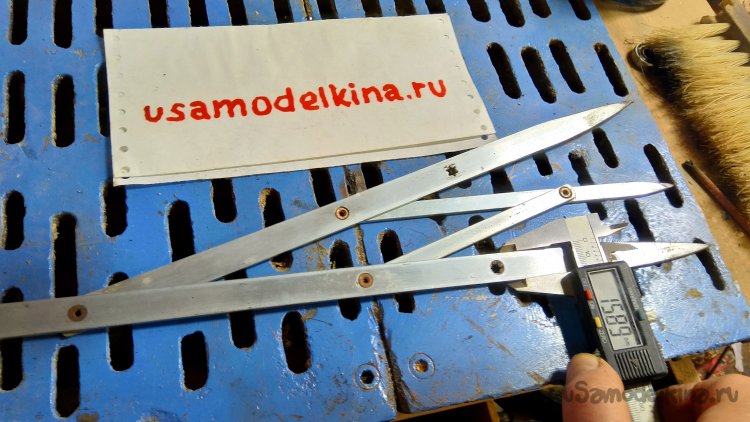

    Удобные оказались полоски железные, и по крепости вполне подходящие.

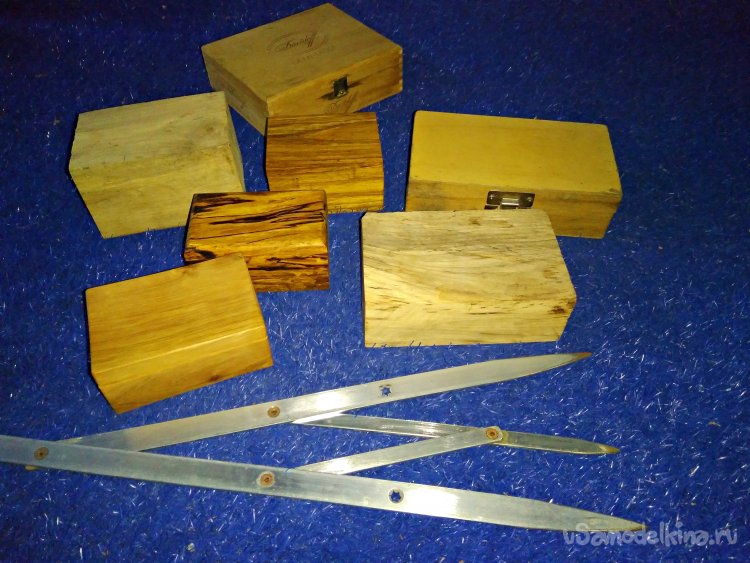

    Проверял коробочки этим циркулем, золотого сечения не нашёл.


    Раздвижной шаблон из дюралевых шин, для удобства изготовления коробочек из дерева на фрезере установленным в стол. Ну и кадры с самим циркулем.



    Тут уже шаблон раздвижной с разметкой, и коробочка по Золотому сечению отмеряна.

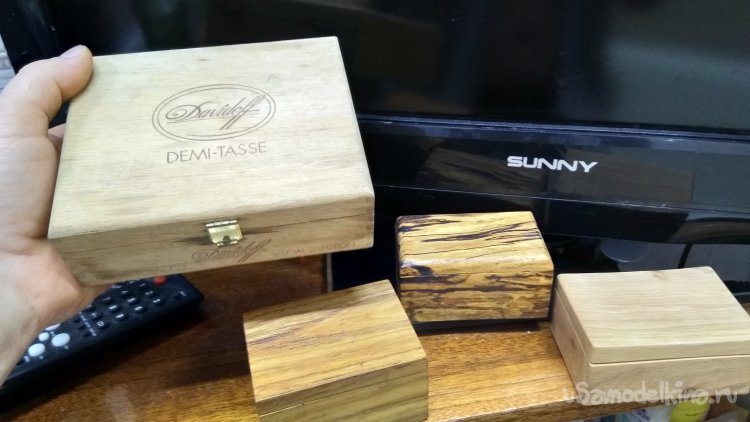

    Мне однозначно нравятся пропорции не совпадающие с математическими расчётами.

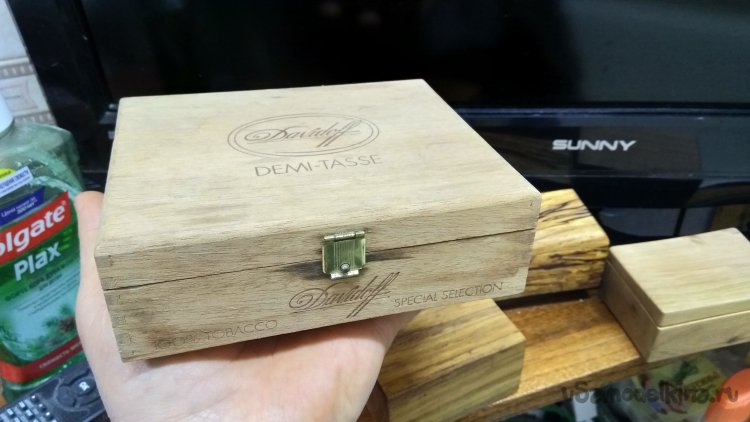

    Вот на мой взгляд красивые пропорции. Размер 150 х125х46 мм. Пропорции 1,2. 2,71. 3,26. Соотношение 6 к 5. 2,72 к 1. 75 к 23. И близко не стыкуются с Золотыми Пропорциями и числами Фибоначчи.


    Скомпилированный файл со всеми фотками и видео.
    На рутубе My Webpage




    На ютубе есть пара десятков видео с моими поделками. Если кому интересно, могу описать что и как делал.
