    Транспортир и угольник своими руками

    Транспортир и угольник своими руками


    Во время вынужденного сиденья дома, во время карантина в мае 2020 года, понадобился мне транспортир. Тот, что был, заржавел, в ящик, где он лежал, попала вода, да и размер в его в 10 сантиметров просто ни о чём.

    Пользоваться можно, но даже желания не возникает. Ржавый, маленький. Купить новый без вариантов, да и продают в основном пластмассовые, а мне надо разметочный, металлический, чтобы не бояться если на него положу топор или другой тяжёлый инструмент.
    Заказывать через интернет, так ждать с али долго, да и потом ехать забирать с почты далеко, поэтому решил сделать сам.
    Из корпуса какой-то медицинской техники семидесятых годов вырезал боковую стенку, дюраль там замечательная, ещё та, самолётная, жёсткая и упругая, нагартованная, не сгибается как обычный алюминий. Нержавейку по причине сложности обработки не решился использовать. Да и тяжёлый из неё инструмент.

    Разметку скачал в интернете, на лазерном принтере распечатал, соблюдая пропорции, и как говорится чтобы два раза не вставать, заодно распечатал треугольник.
    При помощи утюга перенёс разметку на выпиленные заготовки. Технология известная, называется ЛУТ, Лазерно Утюжная Технология ))
    Качество разметки вполне устраивает, держится крепко без дополнительной фиксации лаком, ну а если износится, можно обновить легко.

    Аналогичным методом я переношу разметку сантиметровую и миллиметровую на свои самодельные инструменты и приспособления. Ленту самоклеящуюся заказывал в интернете, но заказ так и не прибыл, поэтому обхожусь собственными силами.
    Файлы линеек удобно распечатывать при помощи программы Sprint-Layout, русскую версию прикладываю, как и файлы линеек. Линейки рисовал сам, вы можете менять шрифты и расположение цифр на ваше усмотрение. Картинки транспортира и угольника, которые скачал в интернете, тоже прикладываю, при печати обращайте внимание на масштаб.

    Материалы которые я использовал.
    Лист дюралюминия, бумага наждачная, растворитель для обезжиривания при переносе рисунка, ветошь.

    Инструменты.
    Ножницы по металлу, утюг, лазерный принтер, молоток.

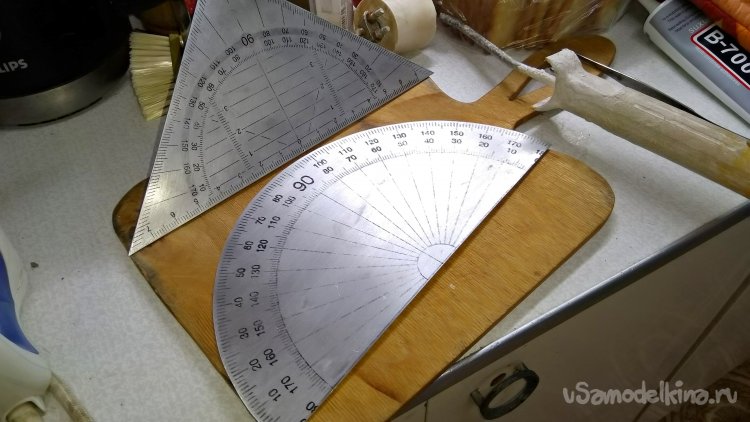

    Вот такие они были в момент изготовления.

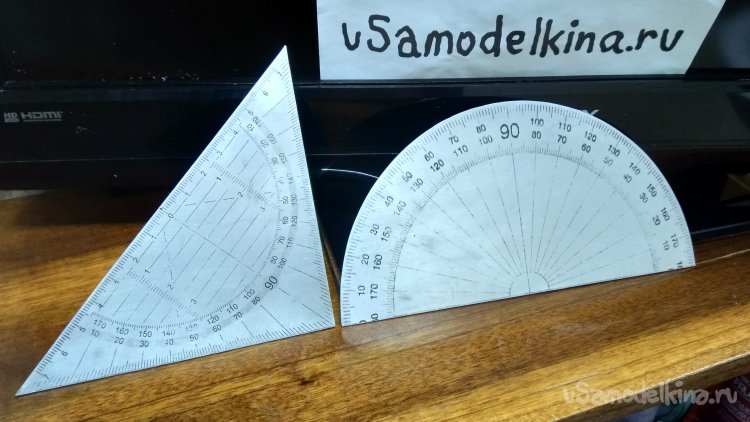

    Изделия спустя два года.

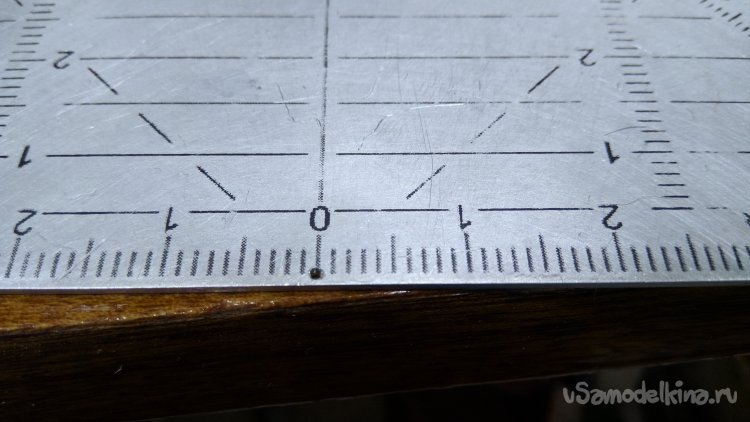

    Качество и точность вполне приемлемые.

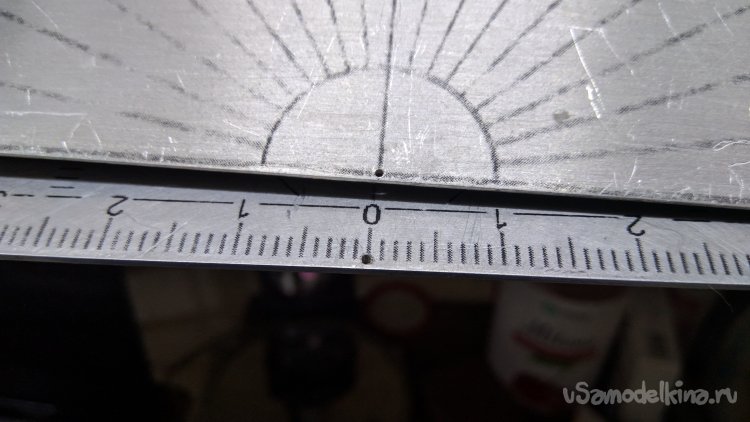

    Миллиметровые деления при увеличении фотографии. Доли миллиметра обозначать не стал, в основном по дереву пользуюсь этими инструментами.

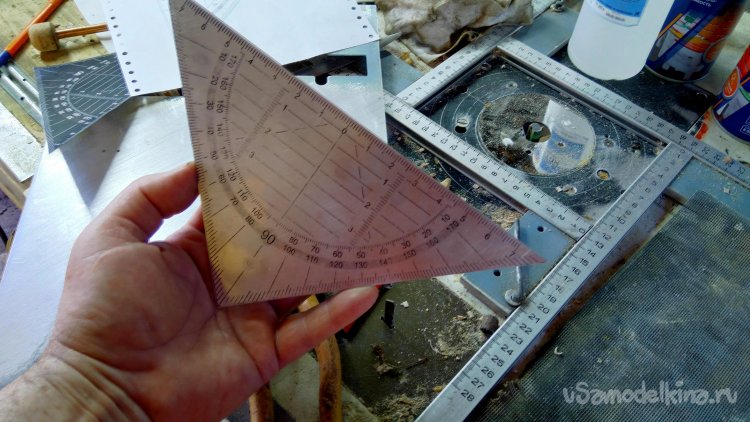

    На заднем фоне виден самодельный раздвижной шаблон с линейкой нанесённой по этому-же способу.


    Транспортир и угольник в зеркальном отражении.
    6-dlja-samodelkina-transportir-i-ugolnik-v-zerkalnom-otrazhenii.zip [153.87 Kb] (скачиваний: 48)

    Миллиметровые линейки в формате *.lay. открывать приложенной программой Sprint-Layout 6Lay портабельная Русская версия.
    7-dlja-samodelkina-i-rutub-millimetrovye-linejki-v-formate-_lay_-otkryvat-prilozhennoj-programmoj-sprint-layout-6lay-portabelnaja-russkaja-versija.zip [157.26 Kb] (скачиваний: 34)

    Sprint-Layout 6Lay портабельная Русская версия.
    8-sprint-layout-6lay-portabelnaja-russkaja-versija.zip [1.55 Mb] (скачиваний: 35)

    Обзор инструментов на видео.



    На ютубе есть пара десятков видео с моими поделками. Если кому интересно, могу описать что и как делал.
