Идея состояла в быстром изготовлении достаточно устойчивой подставки-органайзера для различных инструментов, скапливающихся на столе в процессе работы. Целью была максимальная простота конструкции, возможность ее быстрой разборки для доработки (добавление дополнительных и изменение ранее изготовленных «посадочных» мест). А так же использование исключительно имевшихся в наличии обрезков материалов. Ну и конечно минимальные трудозатраты.
В данной конструкции было использовано:
- Обрезок деревянного щита толщиной 21мм.
- Обрезки акриловых листов толщиной 3мм.
- Обрезки листовой резины толщиной 2мм.
- Обрезки деревянных реек сечением 15х30мм.
- Двусторонний скотч.
- Крепеж М6.
Из инструментов использовалось:
- Дрель на стойке.
- МФИ «Dremel» на стойке.
- МФИ осциллирующий.
- ЛШМ с приставкой.
- Сабельная пила.

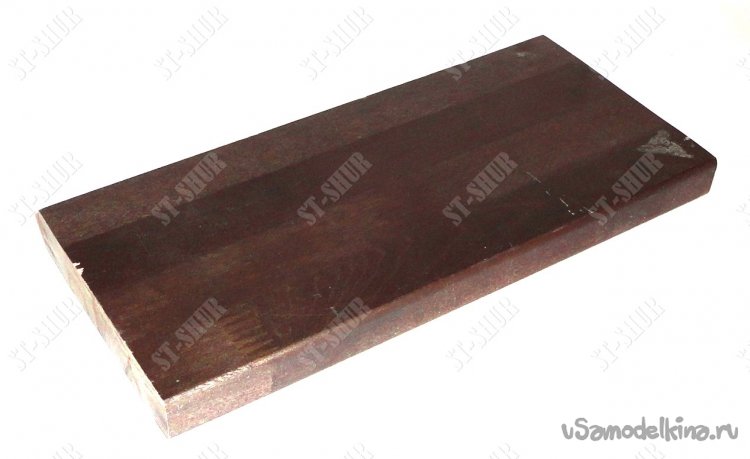

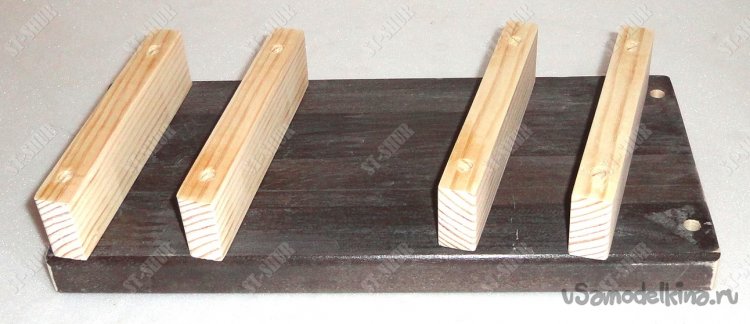

В качестве основания был использован обрезок деревянного щита размерами 253х114х21мм.

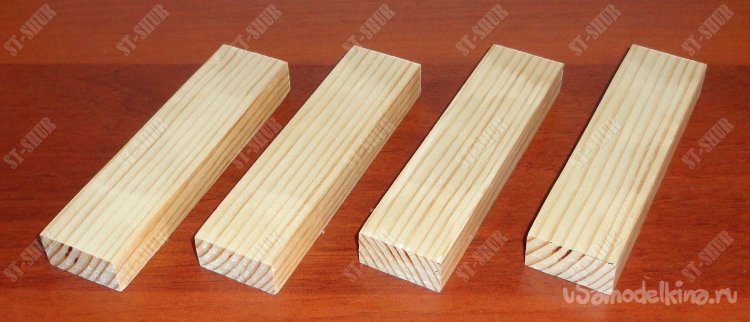

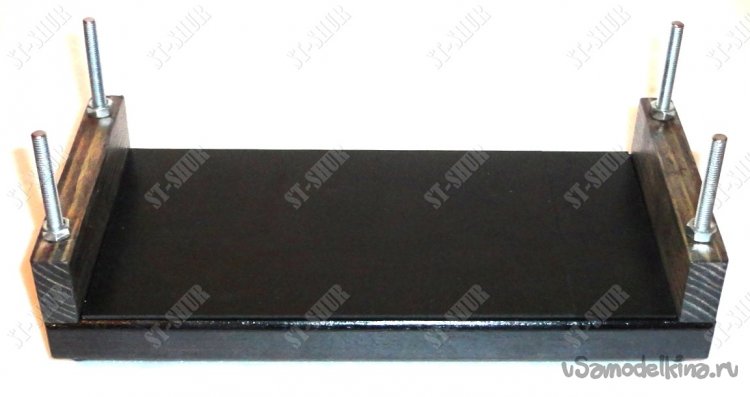

Боковые стойки вырезаны из обрезков реек и имеют размеры 114х30х15мм. В стойках и основании просверлены отверстия диаметром 6мм.
С помощью осциллирующего МФИ, были вырезаны две полки (из матового акрила), размерами 253х114х3мм.

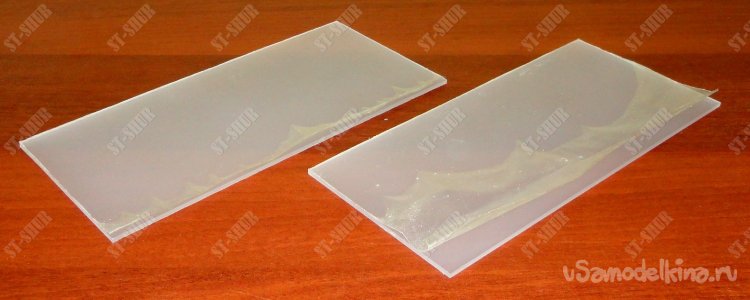

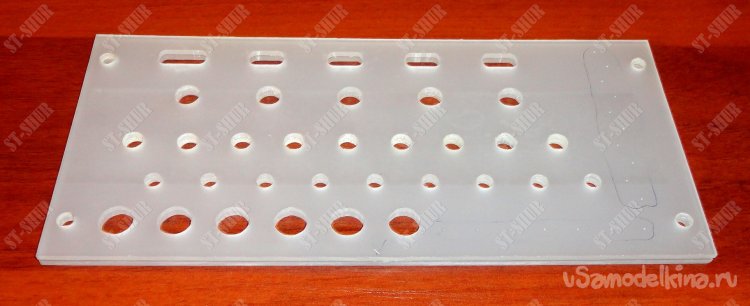

Далее обе полки были скреплены с помощью двустороннего скотча. После чего была произведена их одновременная сверловка (используя дрель на стойке) и фрезеровка (используя МФИ «Dremel» на стойке) отверстий.

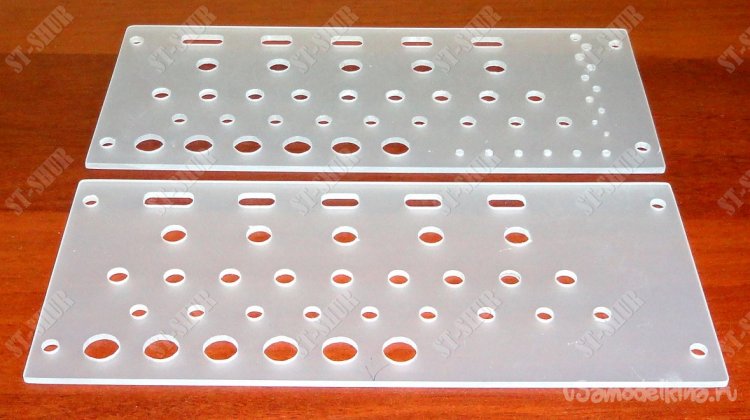

После их разъединения, в верхней полке просверлены дополнительные отверстия под сверла от 1,5мм до 5мм и буры (и прочую оснастку для МФИ «Dremel»).

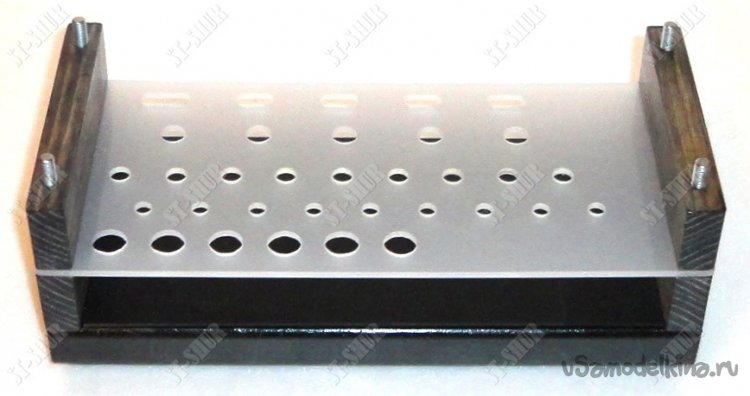

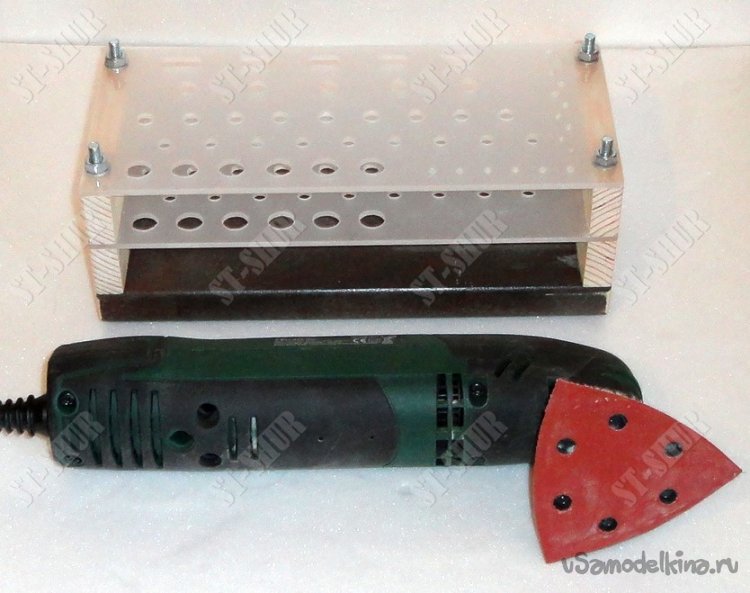

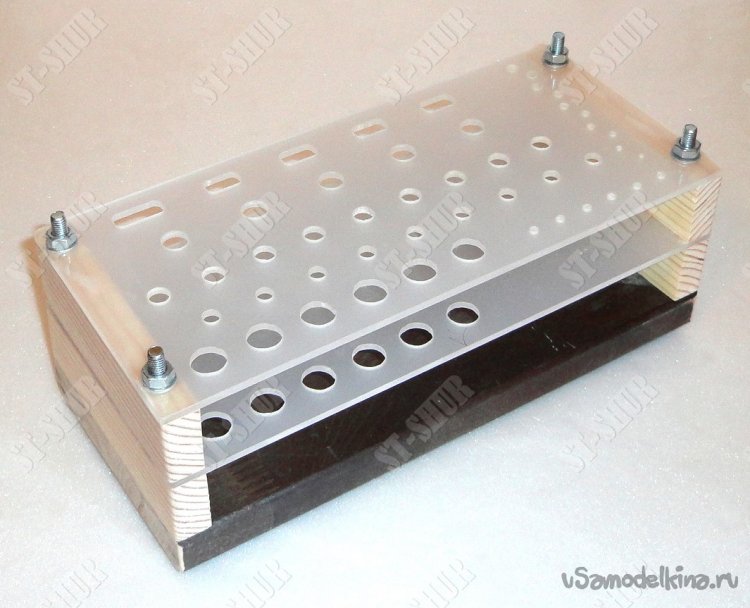

После предварительной сборки, с помощью осциллирующего МФИ со шлифовальной насадкой, были сглажены грани, углы и окончательно выравнены боковые плоскости конструкции.
Деревянные детали конструкции обработаны быстросохнущим лаком «ХВ-784». С помощью двустороннего скотча на основание наклеены обрезки листовой резины.

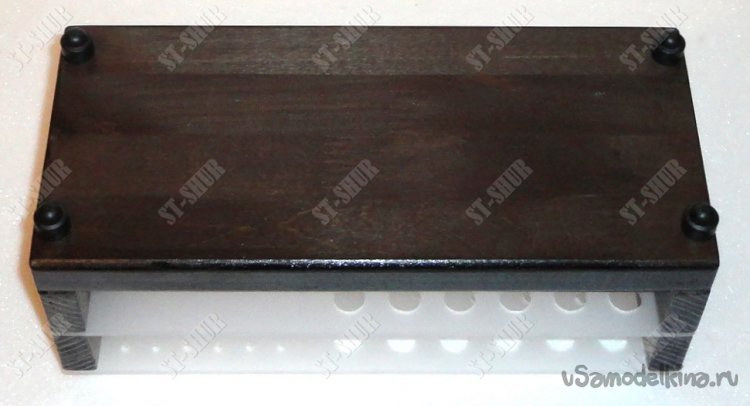

На шляпки болтов одеты пластиковые колпачки, которые образуют своеобразные ножки.
На средней полке, в районе отверстий для свёрл (для их упора), наклеена резиновая полоска. На боковую стойку была приклеена «обойма» для бит.

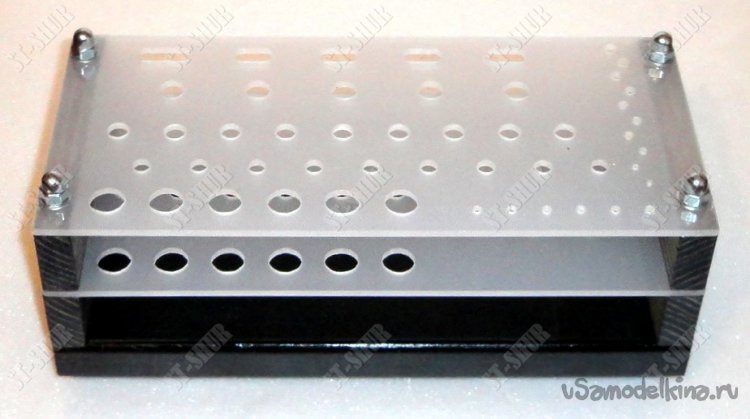

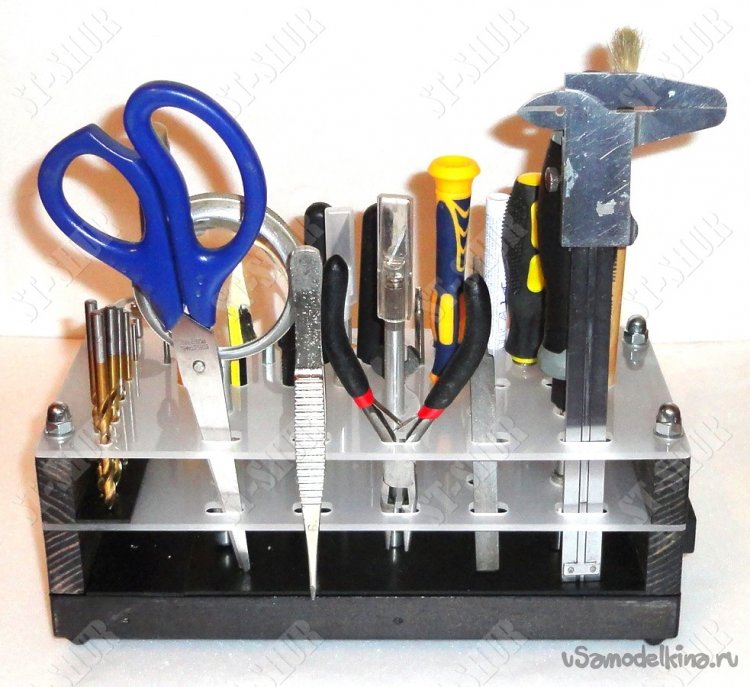

В целом конструкция получилась достаточно устойчивой и удобной. Благодаря возможности быстрой разборки не предвидится затруднений при необходимости добавления новых или коррекции готовых «посадочных мест». Так же возможно добавление различных «полезностей» на боковые стойки конструкции и прочие доработки.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Май 2022г.
Станислав Шурупкин.
