Всем привет, предлагаю к рассмотрению, как можно сделать земляной бур, у меня он небольшой, нож 10 см в диаметре. Такой бур попросила жена, чтобы бурить отверстия под палки на грядках с агроволокном, нужно изготовить шпалеру для помидоров. Собирается бур очень быстро, нож сделан из листовой нержавеющей стали, прочный и не ржавеет. Ну а трубы, какие нашел, можно применить арматуру. Бурит бур отлично, прекрасно режет даже корни, а в огороде и подавно бурит отлично.
Таким буром можно бурить отверстия для труб, а потом туда заливать бетон со щебнем, как пример. Можно приспособить такой бур и на строительный миксер, если бурить нужно очень много. Перейдем к изготовлению!
Материалы и инструменты:
Список материалов:
- листовая сталь для ножа (толщина около 3-4 мм);
- трубы или арматура.
Список материалов:
- сварочный аппарат;
- болгарка;
- циркуль.
Процесс изготовления самоделки:
Шаг первый. Изготовление ножей

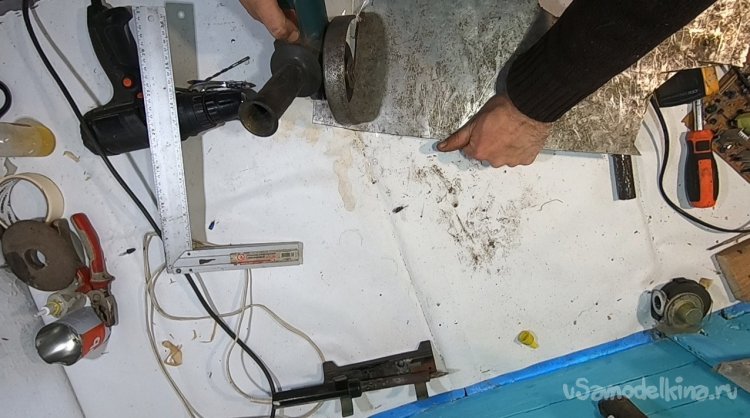

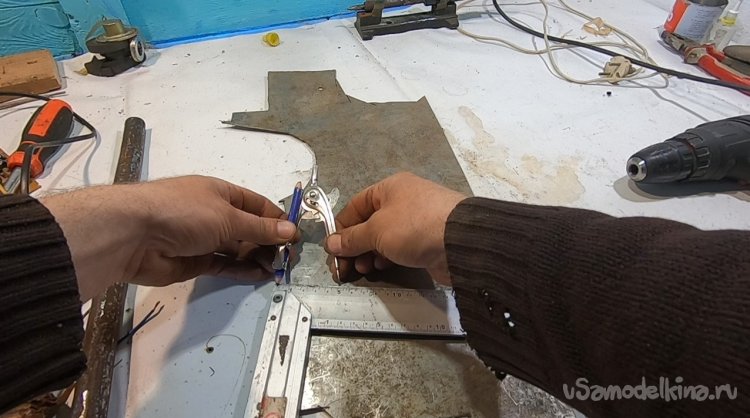

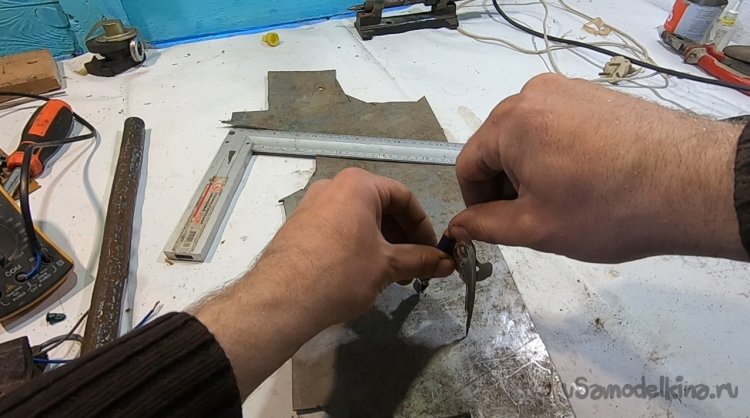

Первым делом чертим круг циркулем нужного диаметра, не забываем, что в центре еще будет труба, которая немного раздвинет ножи и увеличит диаметр ножа.

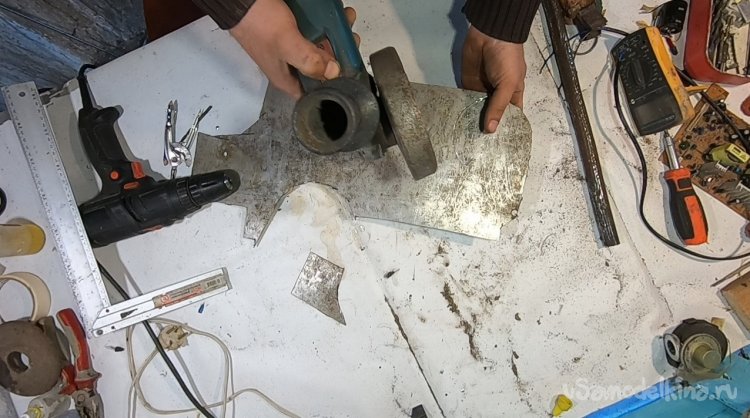

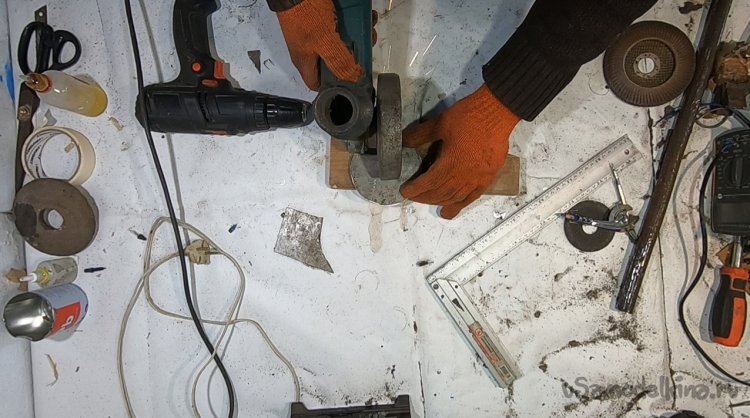

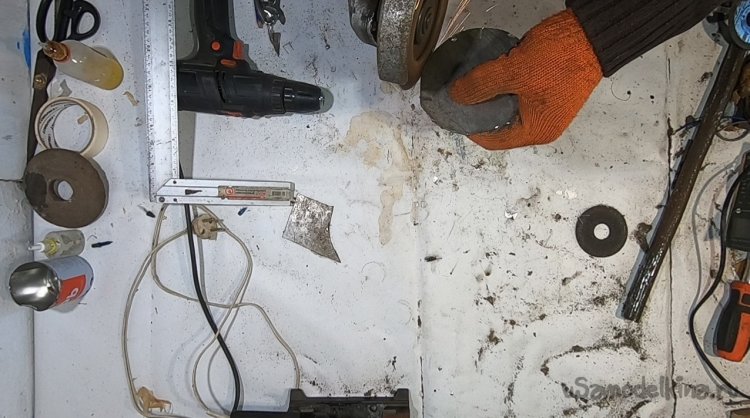

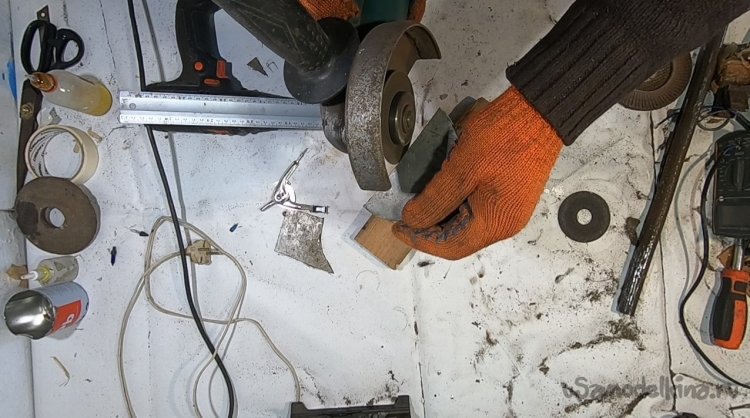

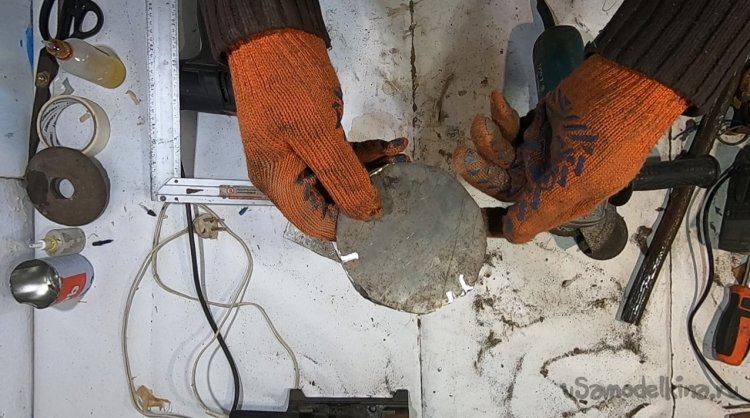

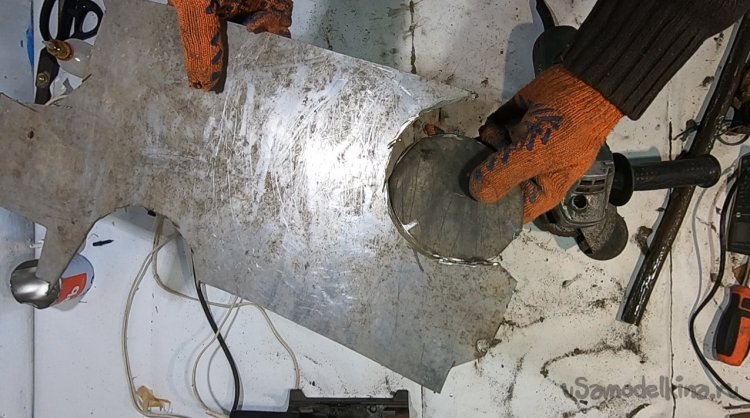

Вырезаем круг болгаркой, удобно работать маленькими сточенными дисками, ну а далее обтачиваем круг лепестковым диском.

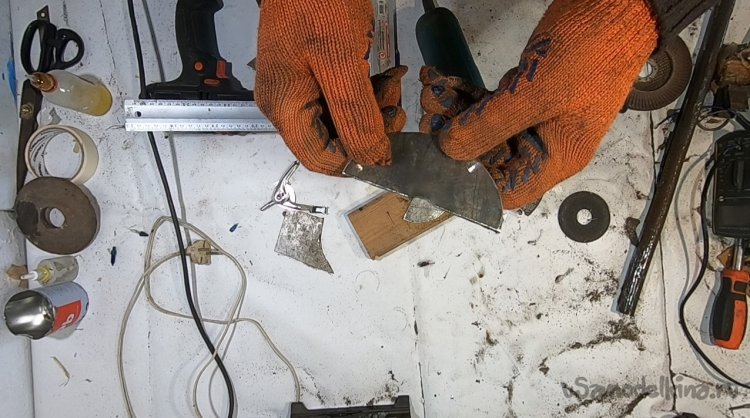

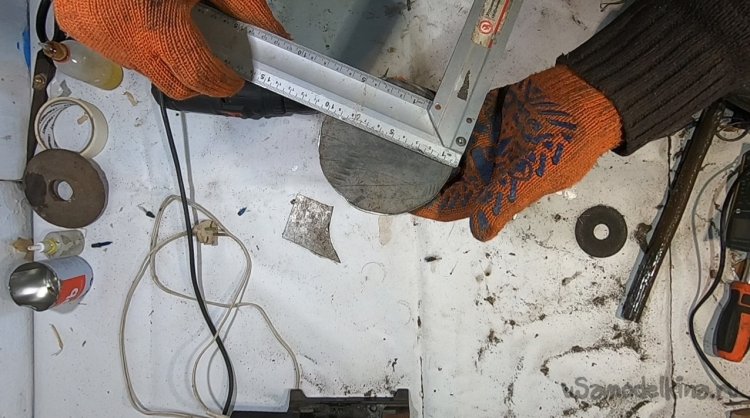

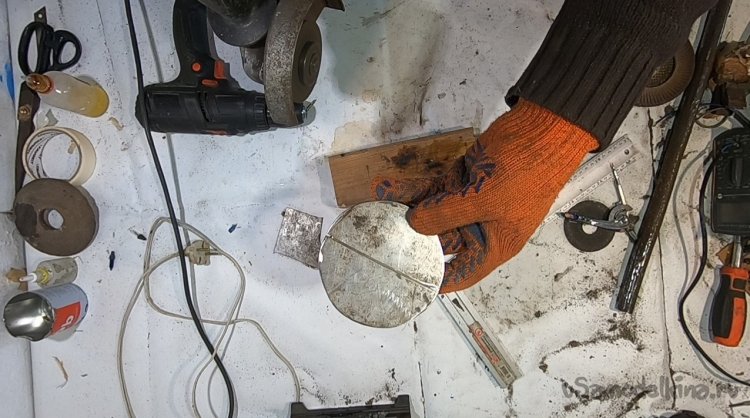

В завершении размечаем и распиливаем круг на две половинки. В центре вырезаем углубления по диаметру трубы, чтобы крепче приварить.
Шаг второй. Шип

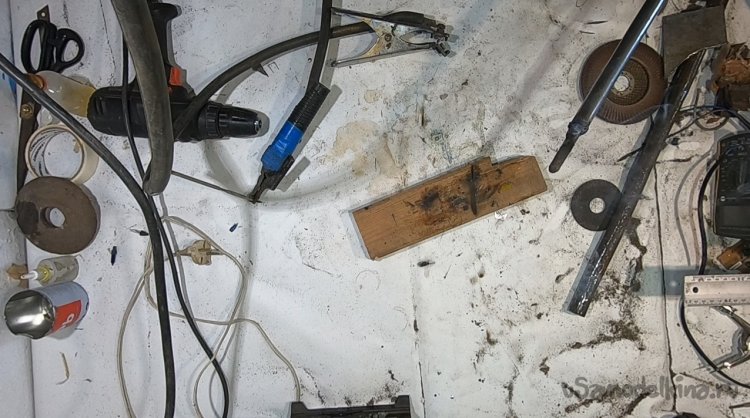

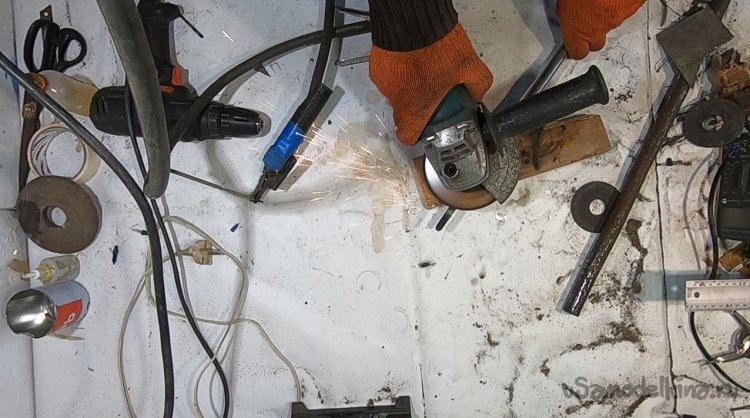

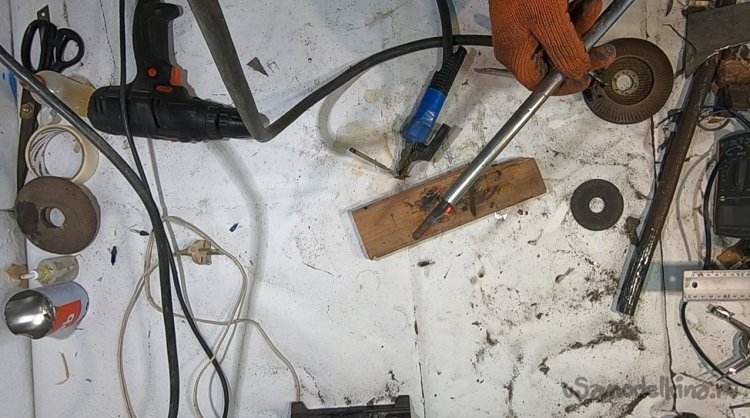

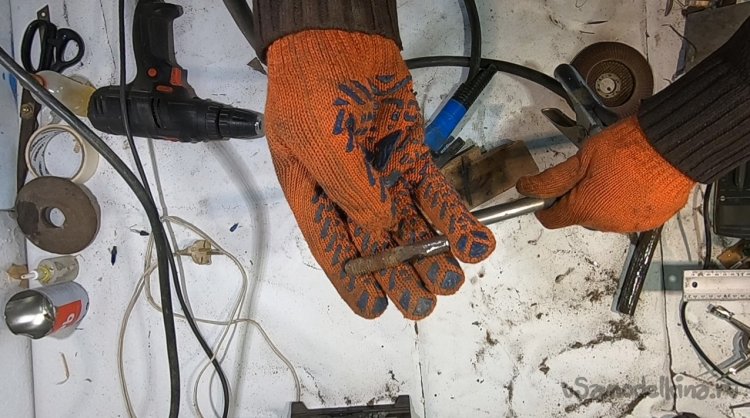

На конце трубы нужно сформировать шип, копье, которое будет пробивать землю. Вставляем в трубу болт, привариваем и затачиваем в форме четырехгранника или плоской отвертки.
Шаг третий. Привариваем ножи

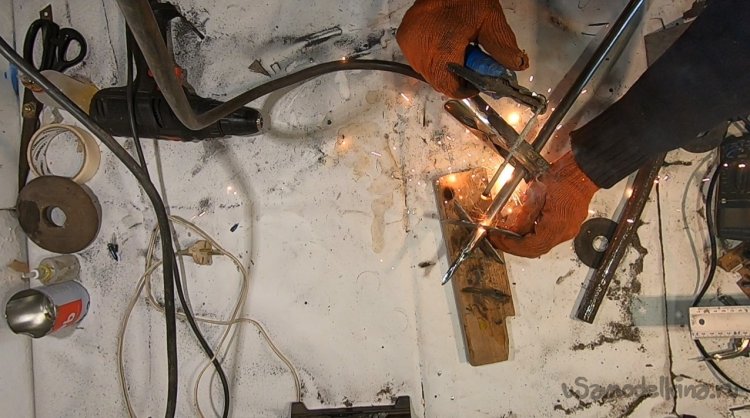

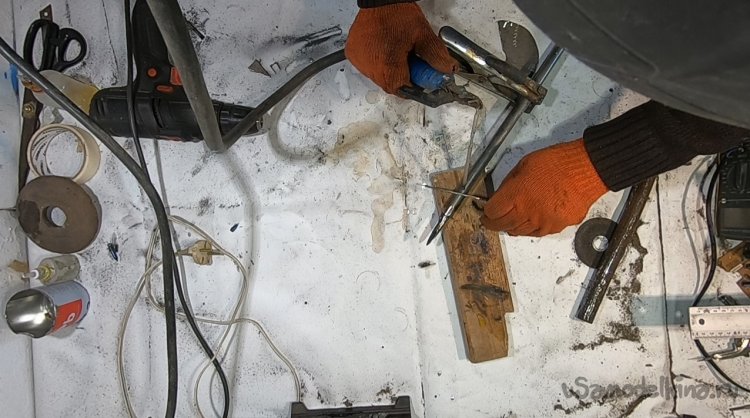

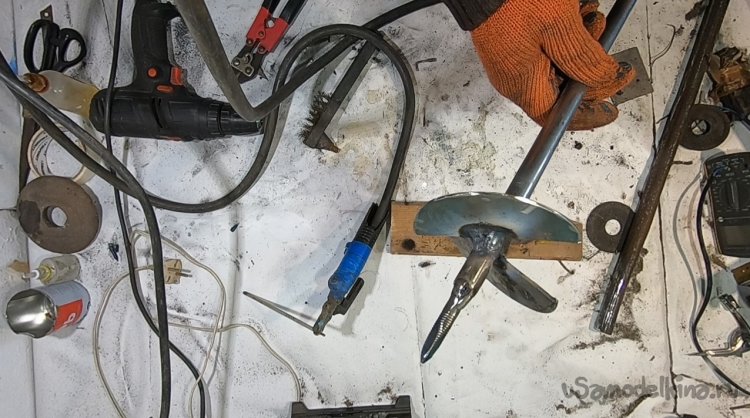

Можно приваривать ножи, углы я выбираю на глаз, примерно как должно быть, смотрите на фото. Хорошо обвариваем с обеих сторон, на ножи будут приходиться немалые нагрузки, если они будут гнуться, придется постоянно корректировать углы.
Шаг четвертый. Углы атаки

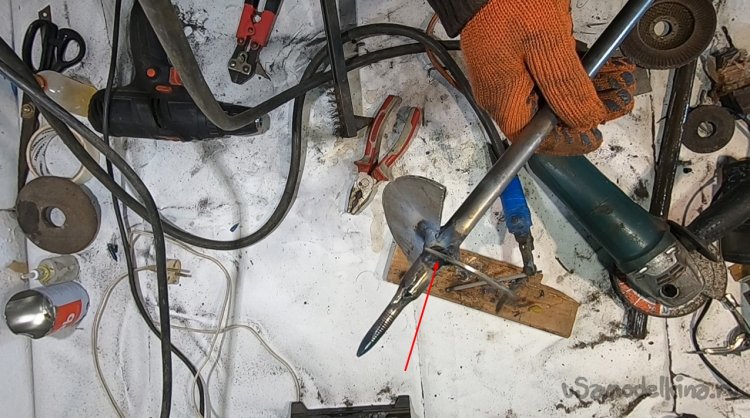

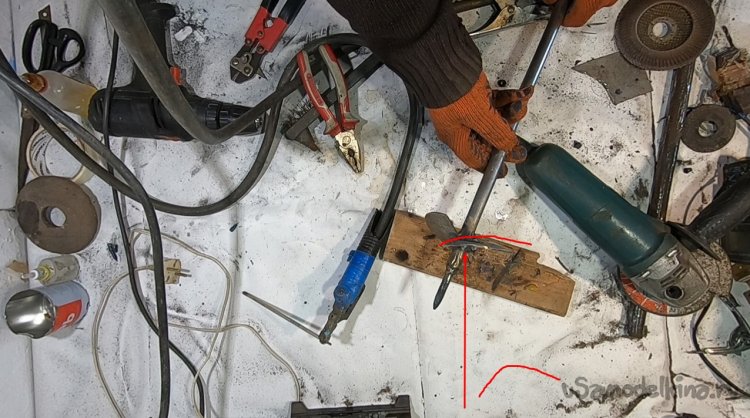

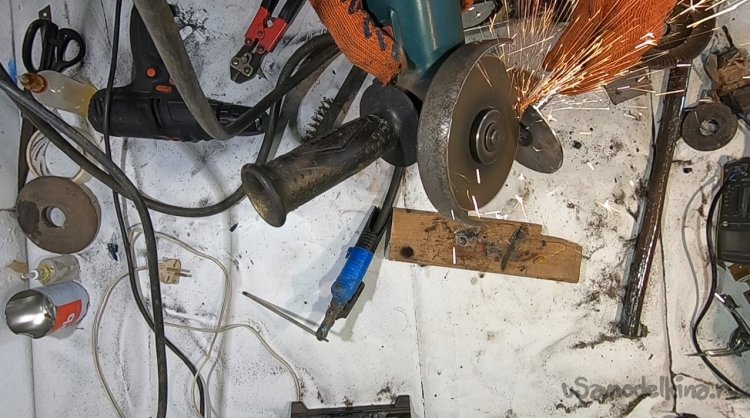

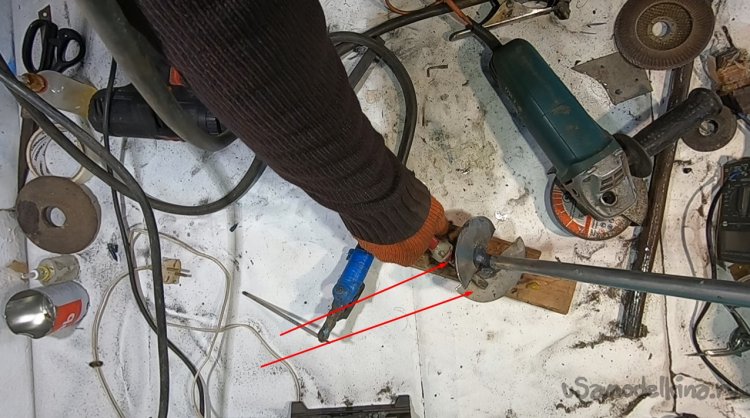

Далее самая важная часть – настройка углов атаки ножей, если этого не сделать, нож бурить НЕ БУДЕТ! Делаем болгаркой надпилы как на фото и плоскогубцами сгибаем ножи.

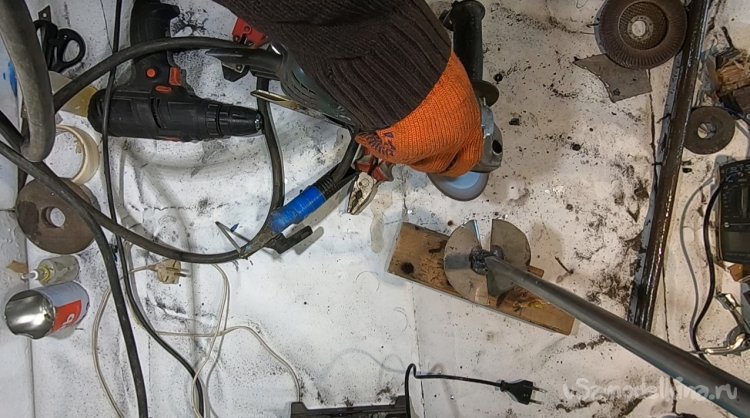

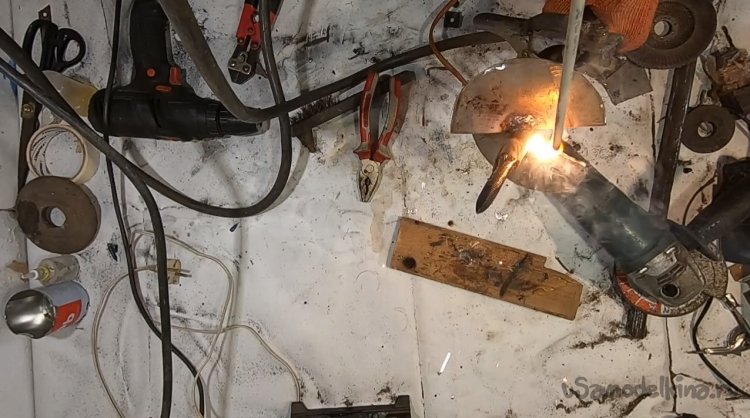

В завершении фиксируем форму ножей сваркой.

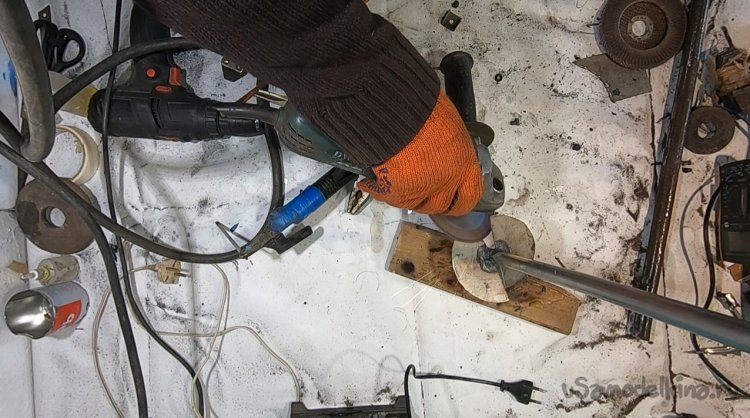

Когда все будет готово, ножи останется наточить с верхней стороны бура.
Шаг пятый. Ручка и испытания

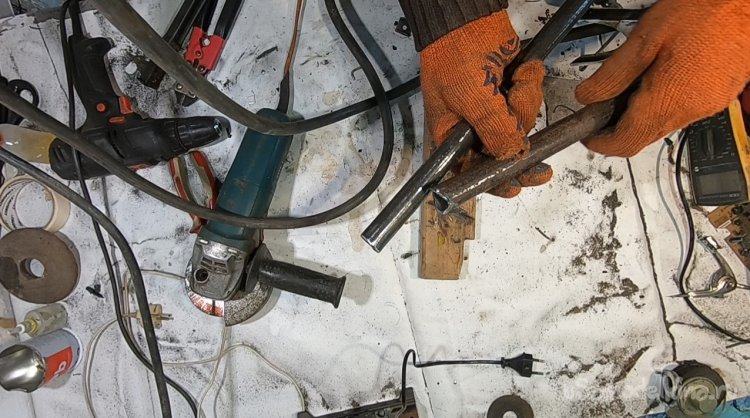

Вал я нарастил другим куском трубы, а также приварил ручку. При желании на трубу можно надеть шланги, но если работать в перчатках, все это без надобности.
Вот и все готово, бур работает отлично. Более детально с испытаниями можно ознакомиться на видео. Удачи и творческих вдохновений, если решите повторить подобное!
