    Сверлильная стойка для дрели на подшипниках с тросовым приводом! Себестоимость изделия. Часть 2

    Доброго времени суток, друзья! Выкладываю продолжение мытарств на тему идеальной стойки для дрели. В предыдущей части я сделал элементарный вариант, который можно повторить без проблем, но и точность зависит от сварщика. Теперь же сделал совершенно иначе.

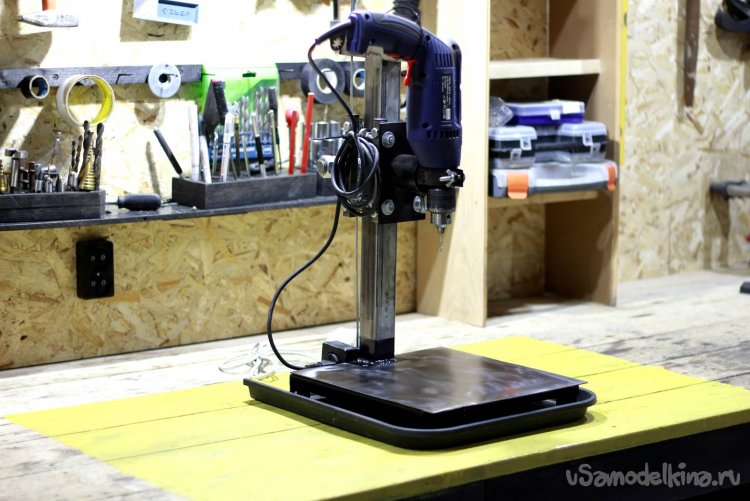

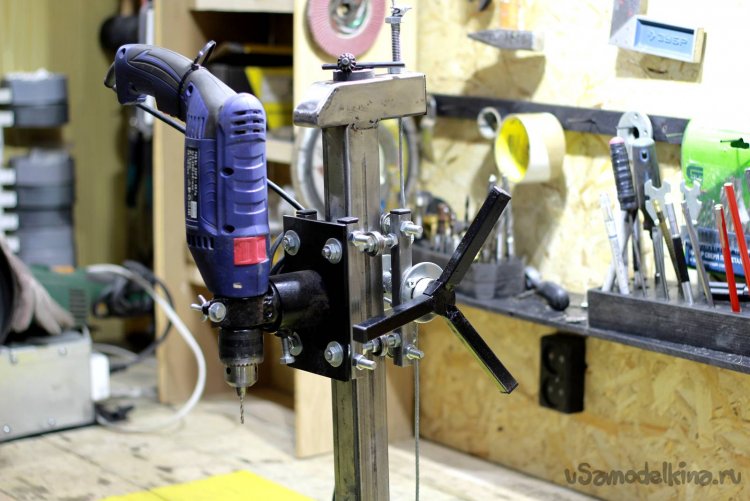

    Данный вариант стойки получился отличным! На момент публикации поста пользуюсь уже несколько месяцев этим изделием.




    Видео


    Если нет настроения читать портянку текста, для вас есть ролик. В нем вашему вниманию будут тесты, подробный рассказ и, конечно же, себестоимость изделия!



    Чтобы было переделано?


    Прототип имел значительные люфты и я не смог добиться строго вертикального сверления без отклонения при нажатии в профильной трубе. Таким образом входное и выходное отверстие были не соосны!

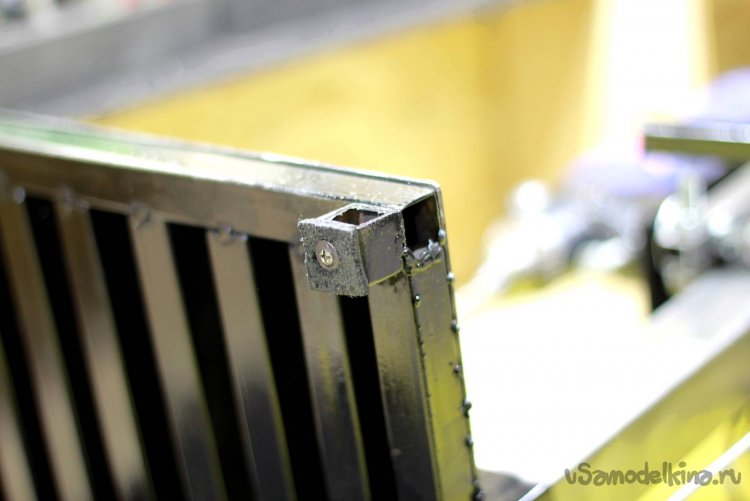

    Основание осталось прежним. Оно более чем меня устраивало. Но недавно у меня появился лист металла 1,5мм и я решил вырезать кусок и полностью закрыть столешницу им. Получилось лучше, чем ожидал, т.к. тиски для сверления стало намного лучше позиционировать на столе!



    Каретка


    Старую каретки я полностью отрезал. Она теперь используется как платформа для сдвижного сидения на детском экскаваторе.

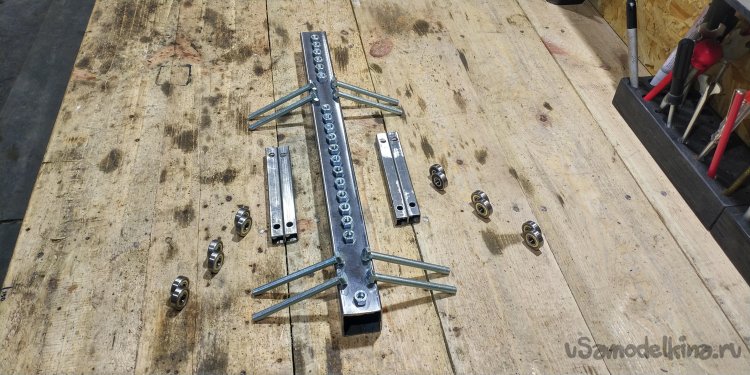

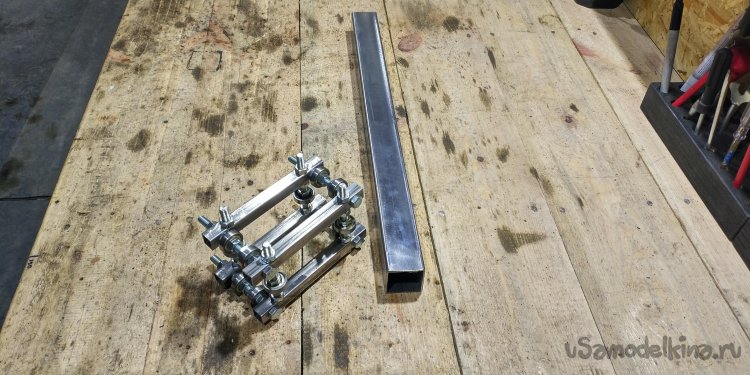

    Для такой стойки понадобится профильная труба 40х40 с толщиной стенки 1,5-2,0. Высоту подгоняете под свои нужды, я взял 0,5 метра. Можно и любую другую, это на ваш вкус. Сама каретка состоит из элементов профильной трубы 15х15 и дюжины подшипников. Нарезаем ее частями 15см и собираем на болтах М8. Габариты каретки возможно сделать покороче или длиннее, но не менее 10см. Она довольно жесткая и при этом может быть компактной.

    Также понадобится некоторый запас гаек М5, М6, М8.

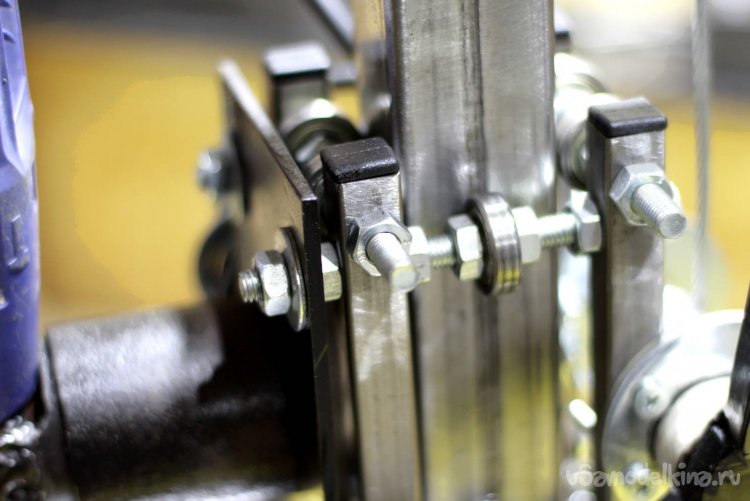

    Каретка готова! Можно надевать на трубу и проверять, подтягивать винты, добиваясь плавного скольжения. Пусть даже с небольшим усилием, т.к. подшипники найдут свое место и позже еще раз нужно будет протянуть.



    Рукоятка


    Я встречал варианты обычной ручки, которую просто можно нажимать и каретка приводится в движение. Но тут можно потерять плавность и минимальный ход. Поэтому я принял решение сделать привод на тросе 4мм.

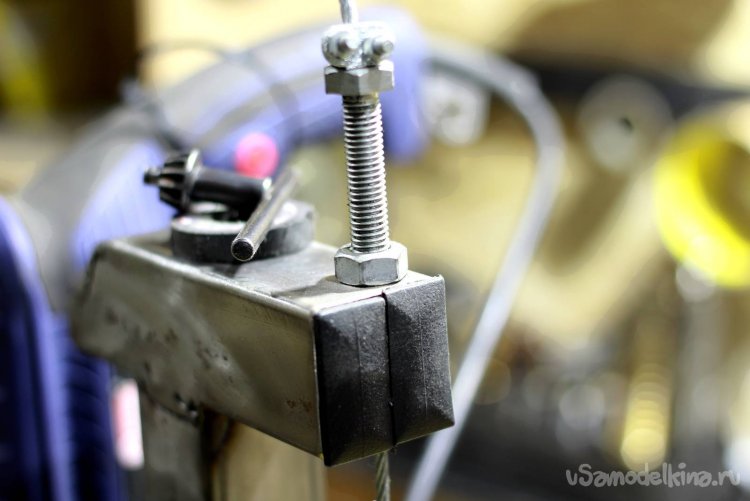

    Сама ручка трехлучевая из профильной трубы 15х15, а в качестве штока, на который наматывается трос, удлиненный болт М20. Для натяжения я использовал вертикально просверленный болт М10. Механизм натяжения аналогичен тому, какой был на мопедах.

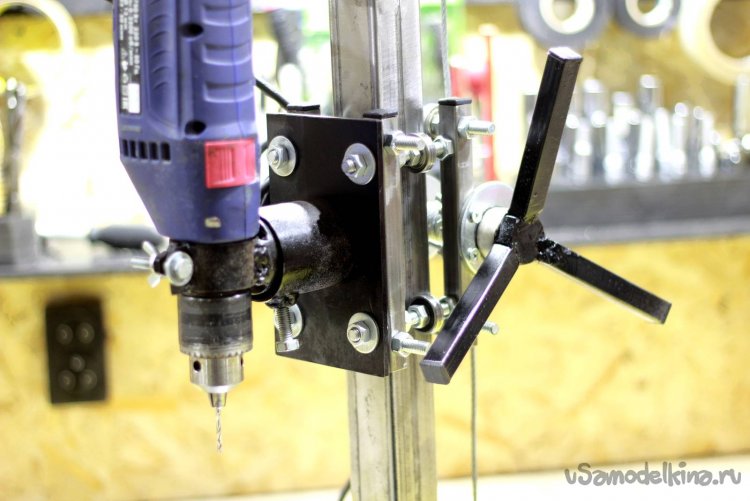

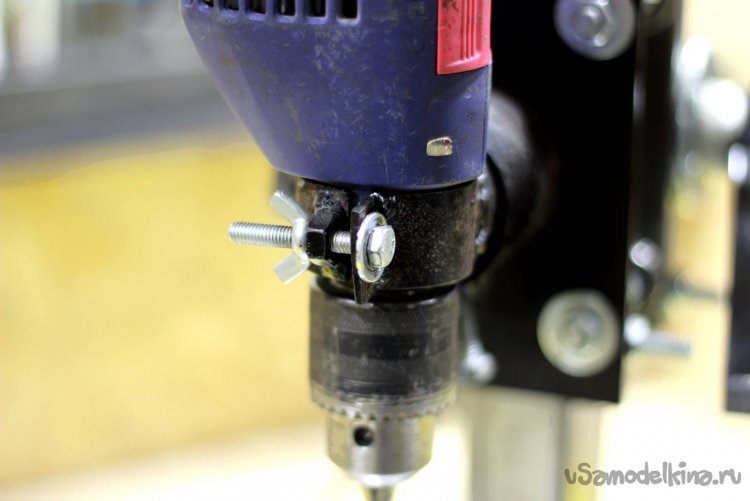

    Держатель дрели


    Совет: Не делайте держатель полностью единым сварным элементом. Это требует идеального положения стойки по вертикали и приваренных к держателю элементов под прямым углом. Я лично не смог приварить его четко под 90 градусов. Было три попытки и я бросил эту идею. Поэтому я сделал платформу из листа 4мм, которую можно отрегулировать путем подкладывания шайбочек под пластину.



    В данном варианте имеется возможность регулирования в двух плоскостях для достижения перпендикуляра.

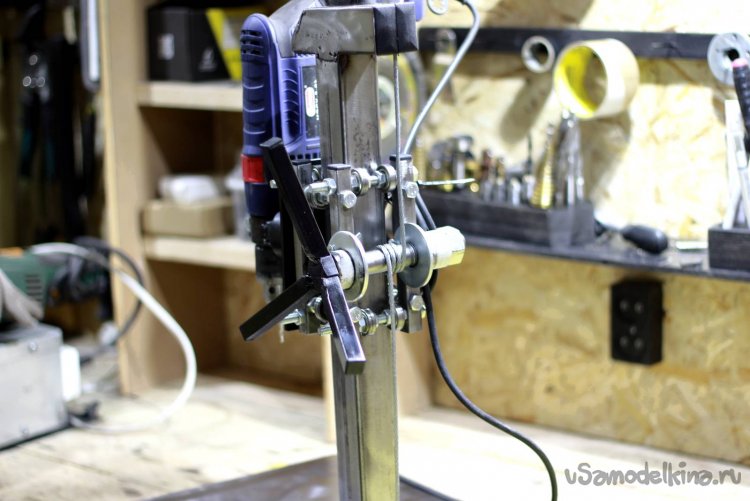

    Механизм опускания


    Купил 2 усиленные шайбы М18 (они по отверстию как раз для болта М20). В шайбах просверлил два отверстия М4 и притянул к каретке. Не стал заваривать, т.к. ММА сваркой красиво их сложно приварить, и также боялся, что не получится соосность и тросик может закусывать.



    Сделал сначала три витка, но этого мало, поэтому сейчас у меня четыре витка. Крутя ручку, которая приварена к болту, каретка перемещается вверх/вниз. Лучше сильнее натянуть трос.



    Электрика

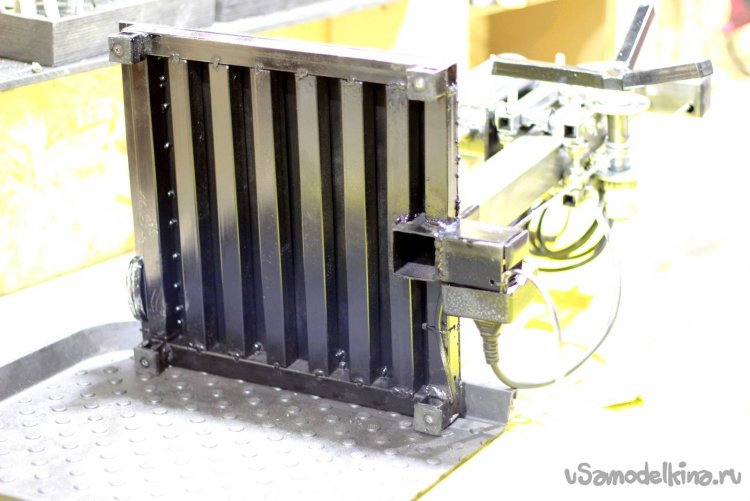

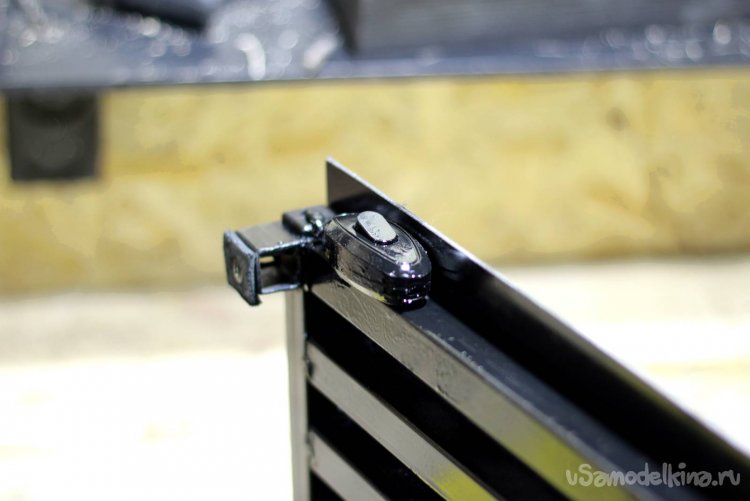

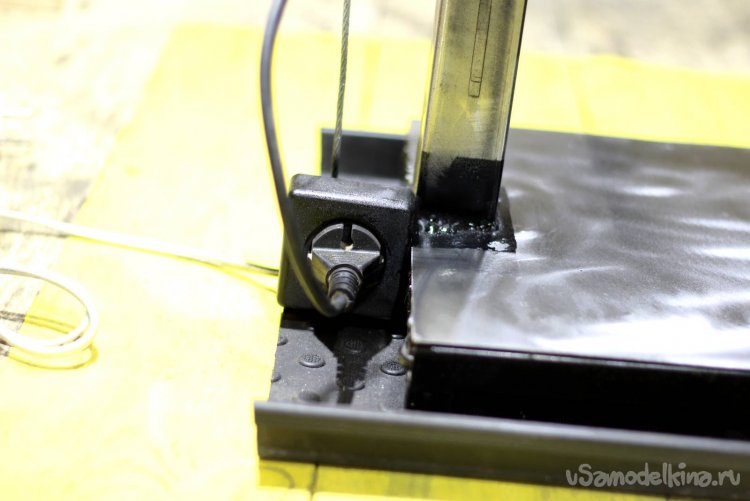

    Использовал провод 2*1,5. Тот что был. Можно и 0,75 сечением взять. Длину под себя делаете, я выбрал двухметровый кусок, опять же - какой был. В разрыв цепи установил обычную розетку. В качестве кнопки купил кнопку от торшера, приклеил на двухсторонний скотч и закрепил спереди, так удобнее включать. Под козырьком металла она случайно не нажмется и защищена. Провода протянул внутри одного из ребер основания и закрепил стяжками.




    Сам выключатель покрасил в черный цвет.

    Себестоимость изделия


    Подробно себестоимость есть в видео. Сейчас же напишу просто итоговую цену = 1200 рублей!

    Кажется, будто недорого/недешево. Но тут дело не в этом, я давно хотел такую стойку. И вот смог сделать своими руками именно такую, какую сам пожелал)))
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Раздвижной шаблон для фрезерного станка

    Небольшой земляной бур с ножом на 10 см

    0
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

    Добавить комментарий

    5 комментариев
    MrBaron Автор
    Гость Павел,

    У меня есть, т.к. дрель слабенькая. Но нивелирую тем, что маслицем смазываю, сверлю без перегрева - опустил/поднял. И то, вот только научился сверлить более-менее. До этого, по-честному, не представлял даже, что есть столько нюансов при такой, вроде бы, простой задаче...

    Валерий
    Цитата: Гость Павел
    Вот и интересно? У пользователей стоек сейчас нет таких проблем???


    У меня нет... Я себе станок сделал не под дрель, а под миксер. 600 оборотов. Дури за глаза, так что, можно и на половине легко сверлить десяткой сталь..

    Але нови ностра алис!
    Гость Павел

    Одно время за не имением сверлилки пользовался стойкой по дрель.

    Добивало одно: на максимальных оборотах сверла горели (обороты великоваты для моих целей)

    а при убавлении оборотов крутилкой на кнопке, при нажатии (нагрузке) обороты здорово проседали.

    И тогда я задумал встроить в цепь питания диммер в виде педали под ногу ( как на швейной машинке).

    Но далее в пункте металлоприема мне попалась убитая сверлилка.... После востановления про стойку забыл.

    Вот и интересно? У пользователей стоек сейчас нет таких проблем???

    MrBaron Автор
    Гость Saveliy-house, спасибо!
