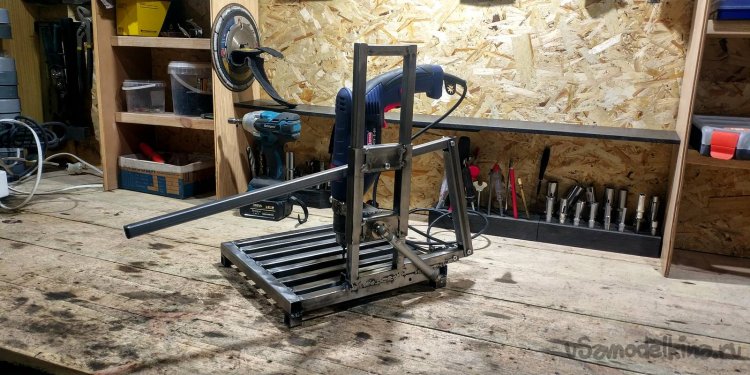

    Стойка для дрели. Часть 1


    Добрый день, дорогие читатели! Сегодня я не открою вам истину, но покажу, как сделать простую стойку для дрели. Именно простую, дешевую, но с некоторыми недостатками. Они будут в конце статьи.

    Сразу скажу, что я этим вариантом пользовался ровно день и затем его переделал! Поэтому считайте, что это прототип. Но при должном подходе, можно и его использовать.

    PS. Кто не любит читать, сразу смотрите видео-отчет, т.к. будет много фоток и букв.

    Видео




    Что нам потребуется для создания


    • Профильная труба 15*15 - 2 метра
    • Профильная труба 20*20 - 4 метра
    • Мебельный газовый амортизатор - 1 шт
    • Любая дрель - 1 шт
    • Заглушки на профтрубу - по желанию

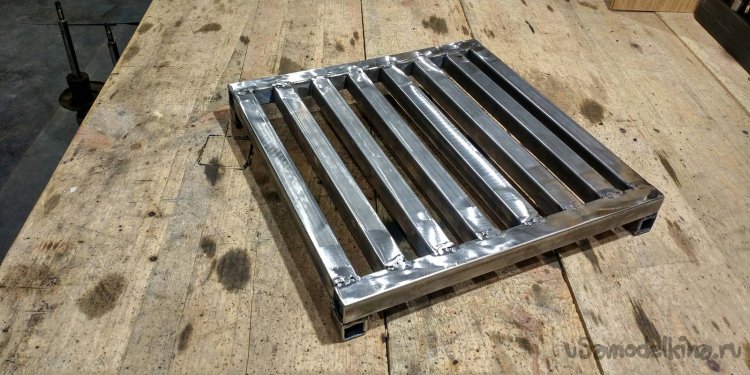

    Столешница/Основание



    Столешница из профтрубы 20*20. Напилил на стойке для болгарки сразу в размер пачкой. Делал по размеры 30*30 см, т.к. на мой взгляд, это универсальный размер для верстака. Не большой и не маленький. Сварил ММА сваркой, хотя полуавтоматом, который недавно купил, было бы куда симпатичнее. Под столешницу приварил 4 куска трубы 20*20 высотой 2 см в качестве ножек и к ним приклеил кусочки кожаного ремня, чтобы стойка не скользила.



    Затем всю стойку отполировал коралловым кругом. Вещь! Зря я раньше не приобрел сие чудо! Очень всем советую, на алиэкспресс за 700-800 рублей 3 штуки продаются.

    Пока вроде не сложно, да? Едем дальше!

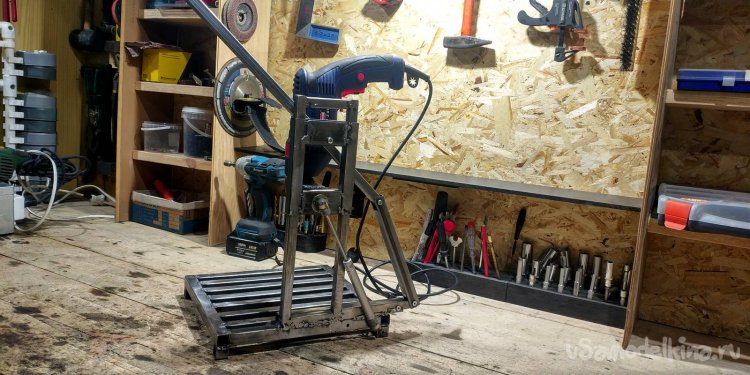

    Вертикальная стойка-направляющая





    Буквой "Н" сваривается обойма из профиля 20*20. Затем под получившийся размер свариваете профиль 15*15. У меня высота 40см получилась. Сразу скажу, при такой реализации будет люфт. Чтобы его не было, нужно внутрь трубы 20*20 сделать проставки, чтобы они плотно обжимали 15*15.

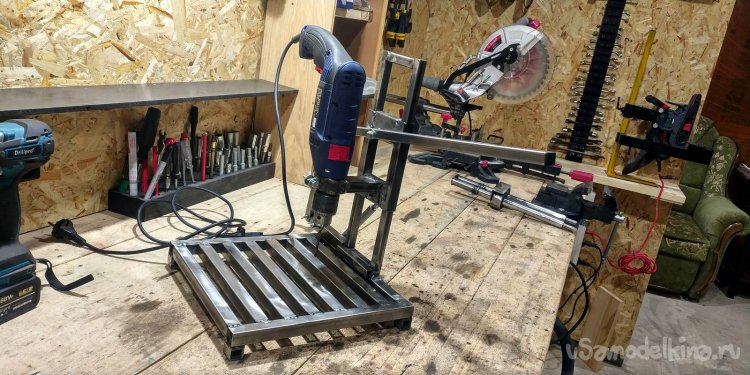

    Далее я сделал обойму под дрель и круглой трубы 50 мм от средней части амортизатора. У дрели диаметр 43 мм. Поэтому просто вырезаете сегмент в 10-12мм и привариваете две гайки, чтобы получился хомут. Саму ногу выполнил из трубы 20*40.



    НО! Вот тут кроется самая главная засада, которая меня не устроила в этой конструкции. Нужно филигранно точно приварить ногу к направляющей. Ровно под 90 градусов по вертикали. Даже отклонение в 1-2 градуса будет давать косое сверление. Особенно заметно на профтрубе, когда ее насквозь сверлишь. У меня было 3 попытки сделать добром, но я все равно результатом не доволен.

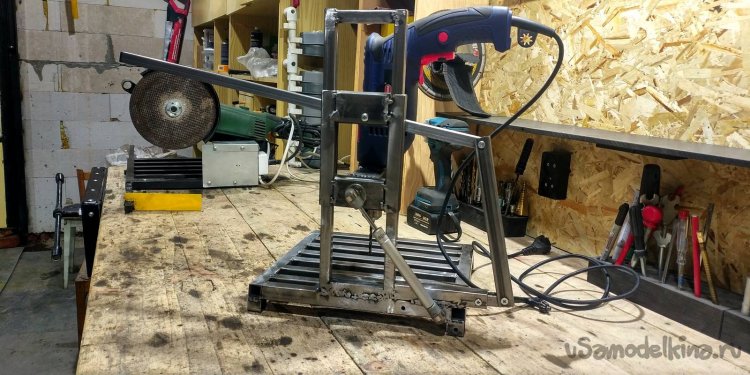

    Рукоять опускания



    Длина рукояти 70 см, сделана на шарнирах из профтрубы 15*15 и 20*20. Тут все просто и особо в комментировании не нуждается. Сочленения соединяются болтиками М5. Каждую трубку подтачивал до полукруга, чтобы свободно двигалась. Сверлить нужно сразу обе трубки, когда вложили друг в друга, чтобы отверстия совпали.



    Подъемно-возвратный механизм



    Для этого был использован амортизатор обычный мебельный короткий. Сила выталкивания амортизатора буквально на 5% превосходит силу давления дрели и обоймы, поэтому вверх поднимается легко, но не выскакивает. Я пробовал поставить 2 амортизатора, но тогда при опускании нужно много сил прикладывать и это не удобно.



    Недостатки конструкции



    Обойма



    Если обойма четко будет прилегать к профтрубе 15*15 - то люфт будет минимальный, возможно вы его даже уберете полностью.

    Рукоятка и амортизатор



    Ее надо четко по центру крепить, как на фотке, иначе будет перекос. Далее - она довольно длинная, но оказалась очень удобно, это факт. Амортизатор тоже надо крепить к центру. И не так как у меня, а прямо везде по середине. Видно, что он косо прикреплен и давит обойму в сторону.

    Недостаточная жесткость



    Это был прототип для меня. Поэтому я не стал дополнительные косынки делать. Если кто-то возьмет на вооружение, то обязательно нужно сделать косынки для ноги и стойки, чтобы она при сверлении не "играла". Либо используйте трубы с большим размером.



    Выводы



    Конструкция имеет место быть. Если довести до ума - можно пользоваться. Делает просто и быстро. Но лично меня этот вариант не устроил. Во второй части я расскажу и покажу более сложный вариант, но он вообще без люфтов!

    Цена вопроса



    • Профиль 20*20 - 4 метра = 356 руб.
    • Профиль 15*15 - 2 метр = 130 руб.
    • Остальные куски у меня были


    Т.е. это если вообще покупать)) У меня было, я ранее много металла брал на забор и ворота - вот и осталось.
