В нашем кружке юному пилоту купили пульт управления.
Вот такой вариант аппаратуры. Должен сказать Вам очень и очень неплохая аппаратура начального уровня. Это практически вариант Turnigy 9X
с другим модулем. Для юных пилотов есть все варианты настройки самолета, тренера, акробата. Планера. Не беру во внимание вертолеты, поскольку не летаю на этих моделях. В интернете достаточно много информации по настройкам, модернизации, перепрошивки этого пульта.
Радиочастотный контроллер FlySky FS TH9X, FS-TH9X, 2,4G, 9 каналов, с 10-канальным FS-iA10B приемником и модулем 2,4G, RM003

Новейший передатчик FlySky FS TH9X FS-TH9X 2,4G 9 каналов + приемник 10 каналов FS-iA10B + модуль 2,4G
Мода 2-Ручка Дроссельной заслонки слева
Комплектация
1X FS-TH9X передатчик
1X FS-IA10B приемник
Модуль 2,4G RM003-1 шт.

Характеристики:
1. Каналы: 9 каналов;
2. Тип модели: вертолет, самолет, планер;
3. Мощность RF: менее 20 дБм;
4. Система 2,4G: AFHDS
5. Тип кода: GFSK
6. Чувствительность: 1024;
7. Полоса пропускания: 500 Гц
8. Предупреждение о низком напряжении.
9. Порт DSC.
10. Порт зарядного устройства.
11. Питание: 12V DC(1.5AAA * 8) в комплект не входит;
12. Вес: 670 г.

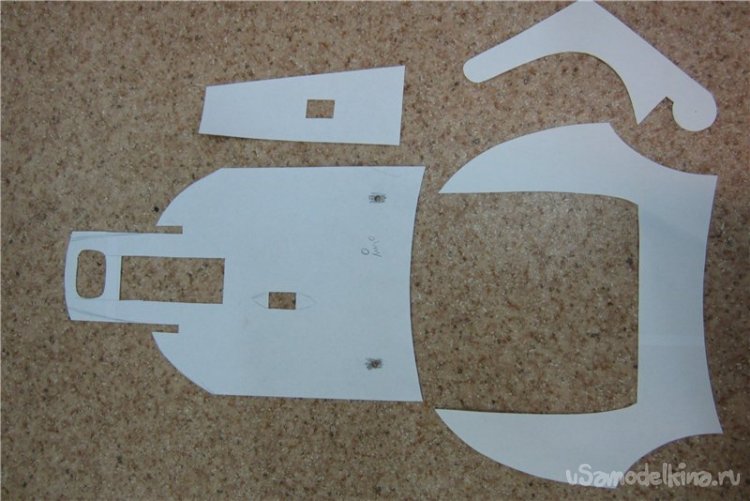

Решил изготовить ему в подарок столик для передатчика. Есть уже готовые чертежи и шаблоны. Немного поправил шаблон подгоняя под нужный размер.

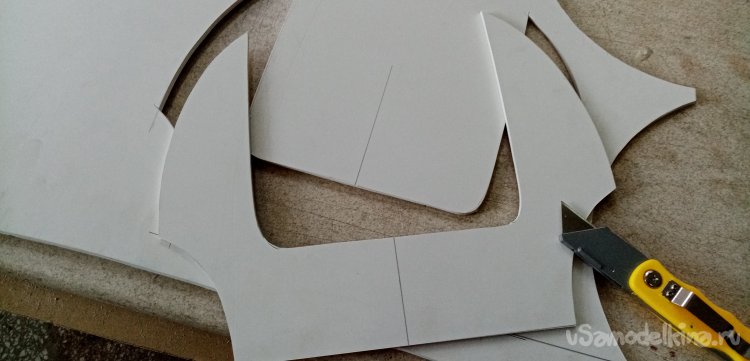

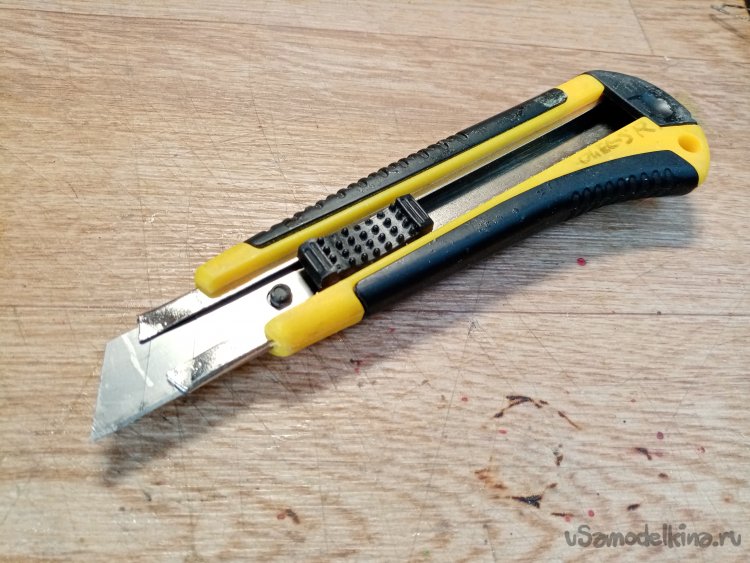

Основные детали вырезал из своего любимого рекламного пластика канцелярским ножом.

Небольшие радиусы резал ножом с тонким лезвием. Прием достаточно прост, при прорезании округления фигуры, выдвигаю лезвие на 7-8 см, при работе лезвие изгибается в размер радиуса.

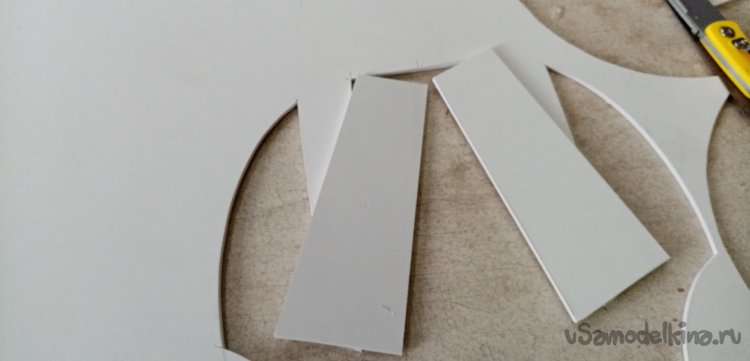

Вот уже все элементы вырезаны, нижняя плоскость, верхняя, боковые стенки. Можно собирать конструкцию.

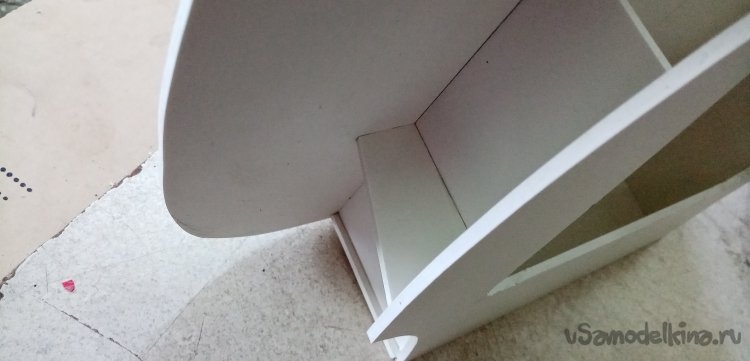

Сначала приклеиваю вертикальные стенки к основанию. Не стал вырезать пластину основания до сборки, поскольку правил немного размеры столика под этот пульт и можно ошибиться. Просто взял кусок пластика с запасом и на него начал монтировать вертикальные стенки. После сборки просто обрежу по контуру. При помощи угольника контролирую правильность сборки. Склеиваю конструкцию циакриновым клеем.

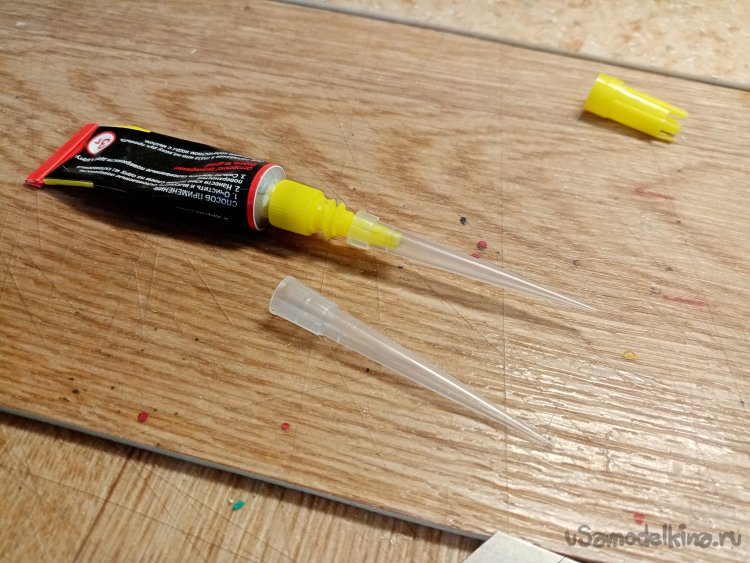

Для удобства на носик одета трубочка, что позволяет пролазить в разные трудные места. Есть два варианта работы с таким пластиком и клеем. Первый, наносим клей на ребро склеиваемой детали и устанавливаем на место. Действовать нужно очень точно, поскольку клей схватывается практически мгновенно, переставить деталь в другое место не удастся. Второй вариант, прижимаем деталь на место по разметке. Капельками клея закрепляем по шву. Затем по шву проливаем циакрином, клей очень текучий и проникает в шов без проблем.

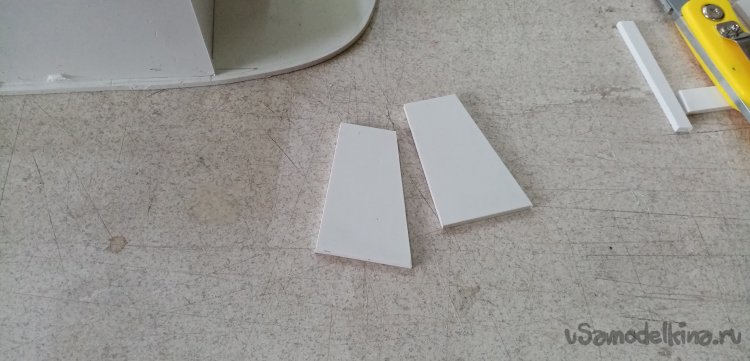

После монтажа опоры для рук нужно установить усиливающие элементы.

Столик полностью склеен, прижат грузами и ждет своего часа.

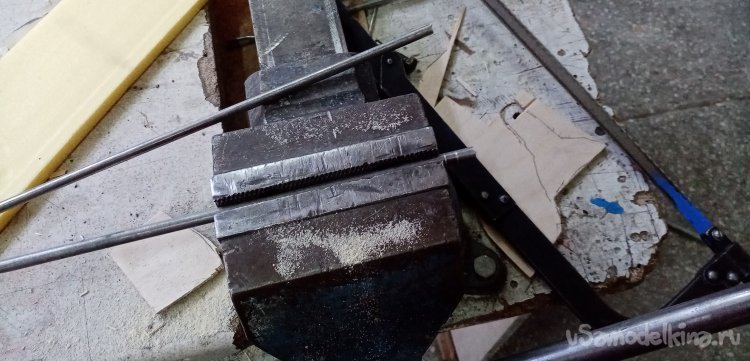

Нужно приготовить элементы подвески «рожки». Эти детали буду делать из алюминиевой трубки диаметром в шасть миллиметров. Зажимаю в тиски и отрезаю в размер ручной ножовкой по металлу.

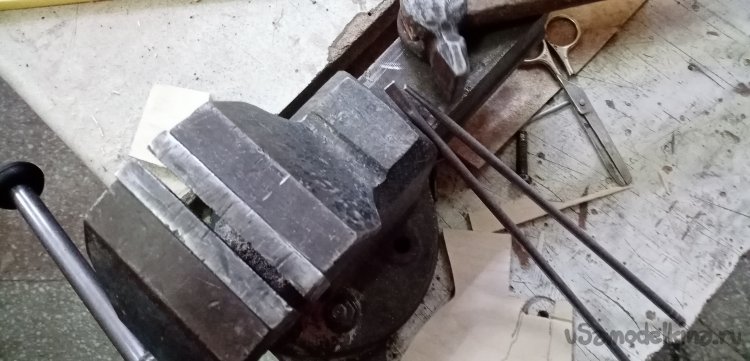

Затем кончики расплющиваю молотком, в этом месте нужно просверлить отверстия для закрепления подвески.

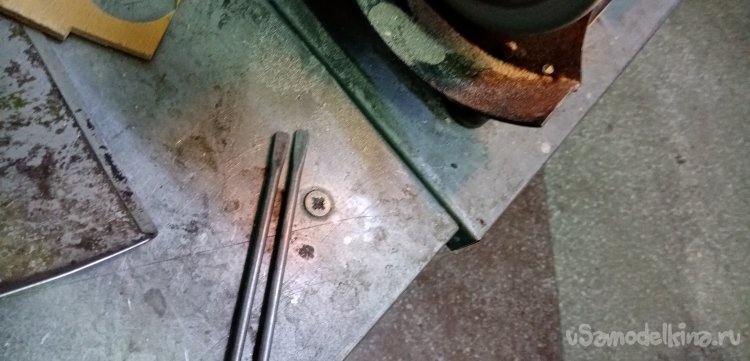

Расплющенные края обрабатываю на эклектическом точиле и придаю радиусы, затем накернив место отверстия начинаю поиски сверла подходящего диаметра.

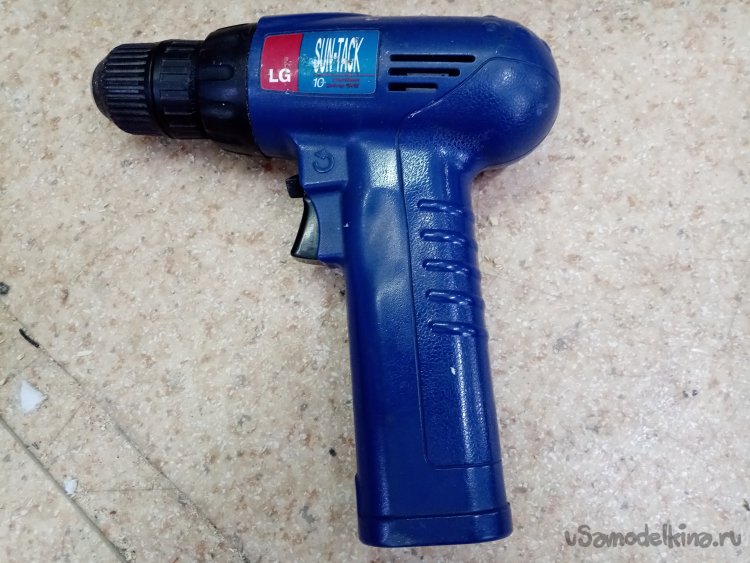

Зажав сверло в шуруповерт, организовываю парочку отверстий.

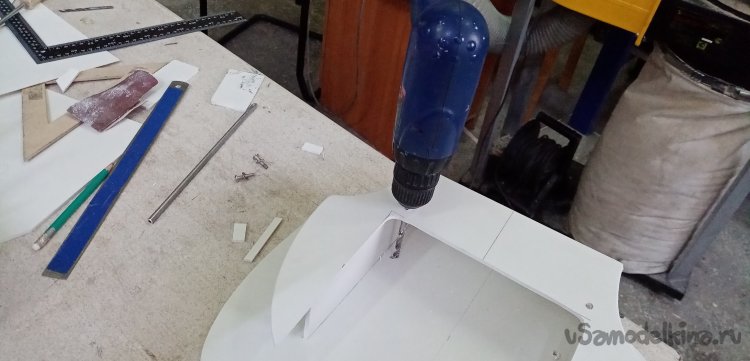

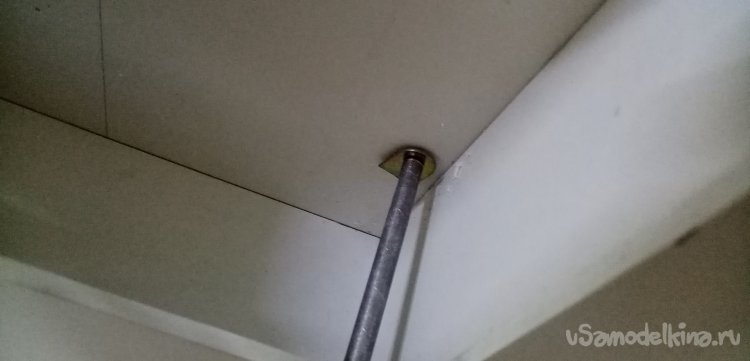

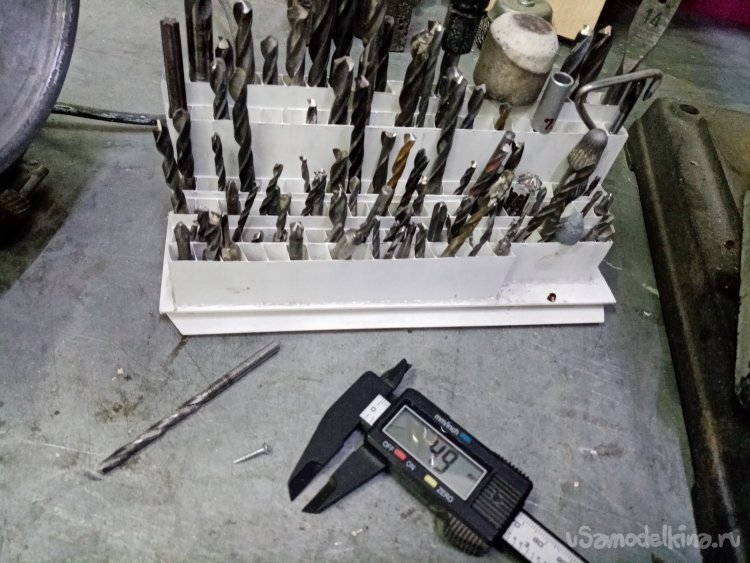

Подбираю сверло диаметров 5.9мм, достаточно длинное, чтобы посверлить столик насквозь. Освобождаю от грузов изделие и разметив места установки «рогов» засверливаюсь.

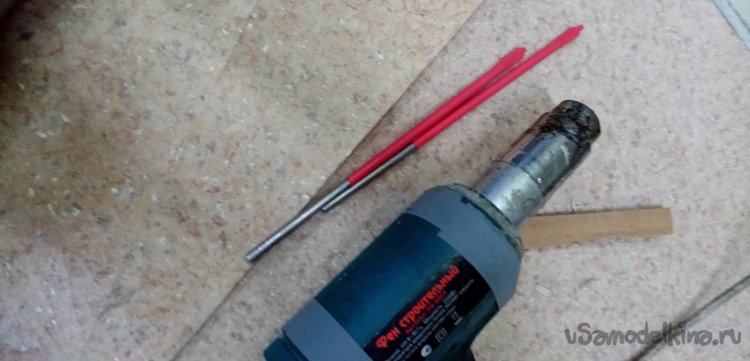

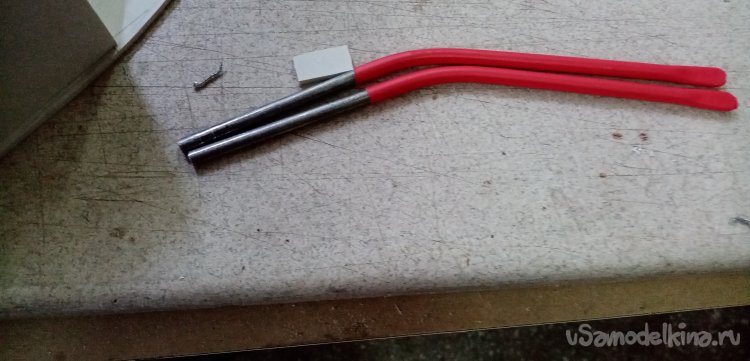

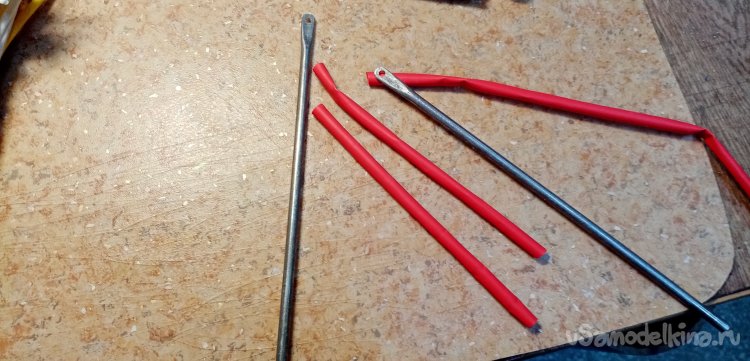

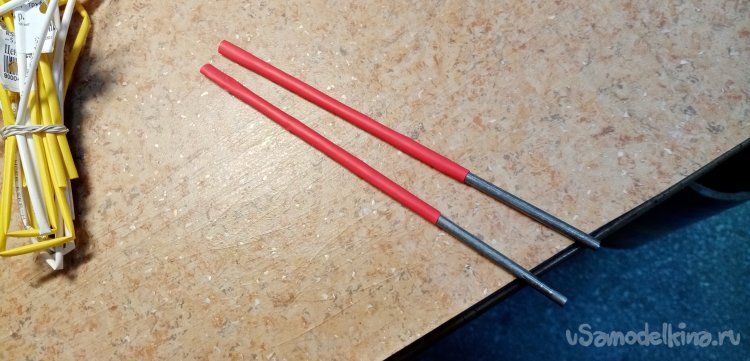

Есть два варианта декорирования трубок. Отполировать и натянуть термоусадку. Выбираю второй. Красная трубочка диаметров 6 мм. Одеваю и осаждаю термофеном при температуре в 200°C.

Для более комфортного наклона столика нужно немного изогнуть трубки подвески, эту операцию выполняю просто руками.

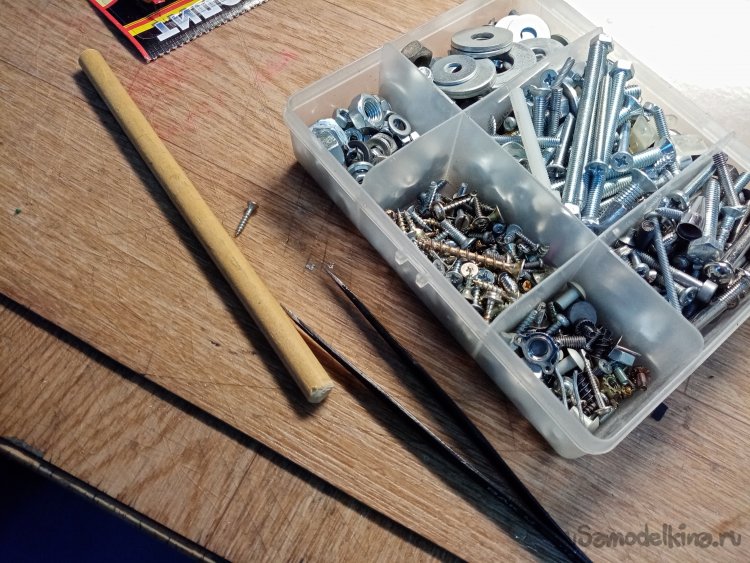

Из замечательной коробочки подбираю несколько болтиков для крепления «рожек» на столике.

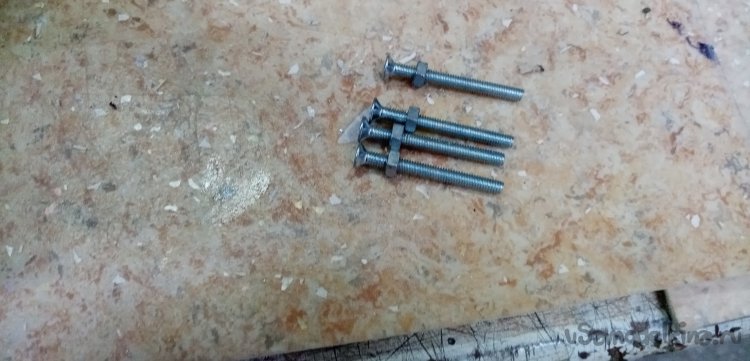

Они совершенно плотно вкручиваются во внутренний диаметр, плотно, даже резьбу нарезать не нужно. Но длинноваты. Накручиваю на болтики гайки, зажимаю в тиски и ручной ножовкой по металлу отпиливаю в нужный размер. Затем на электроточиле зачищаю края реза и скручиваю гайку. она окончательно поправляет резьбы на краю болтика.

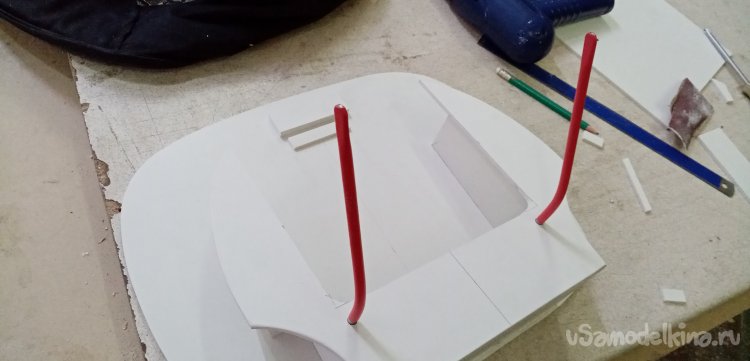

Закрепляю элементы подвески на столик.

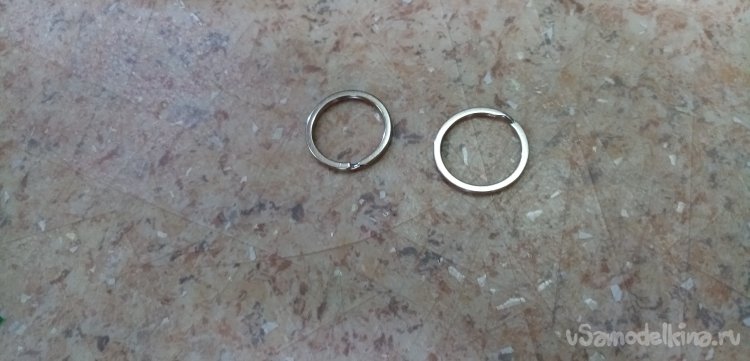

Затем продеваю в отверстия колечки, купленные в магазине «Ключик и замочек».

После завершения, отрезаю по контуру дно столика.
Затем было принято решение изготовить ремни подвески «по крутому».
Юный пилот закупил в магазине «Все для шитья» компоненты.

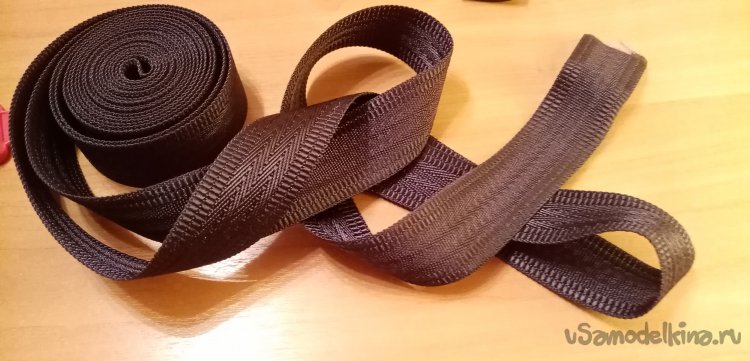

Пять метров текстильного ремня.

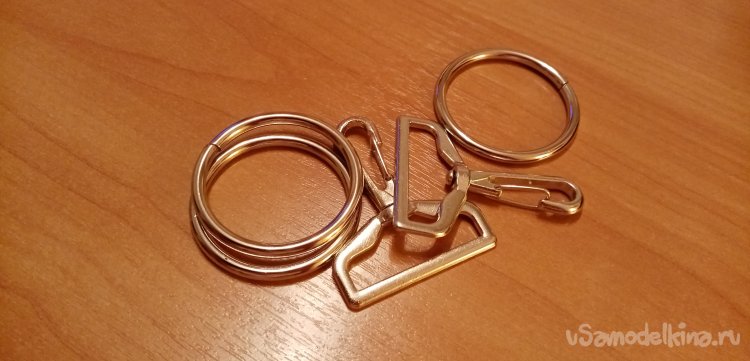

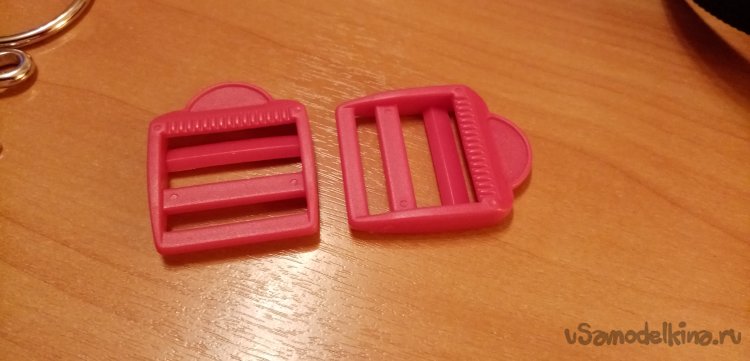

Парочку пряжек.
Два карабина для сумок.

Начинаю портняжить, поскольку мои объяснения конструкции его маме зашли в тупик.

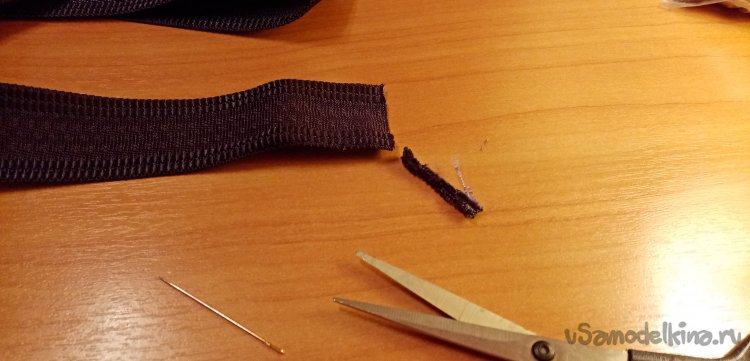

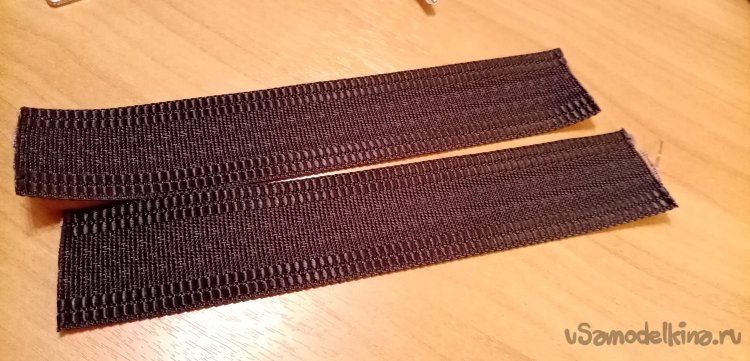

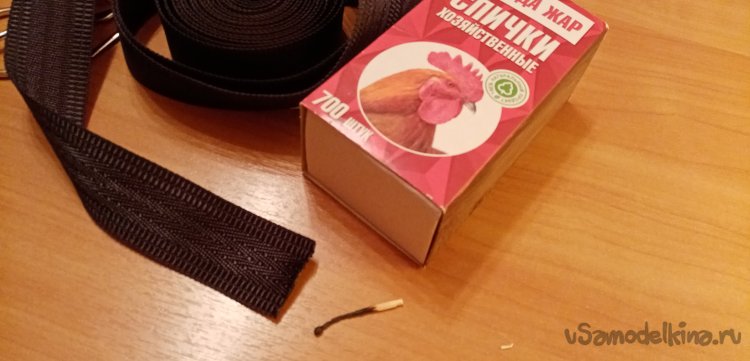

Разрезаю ремень на заготовки, материал сплошная синтетика, сыпется. Сразу заплавляю края спичками.

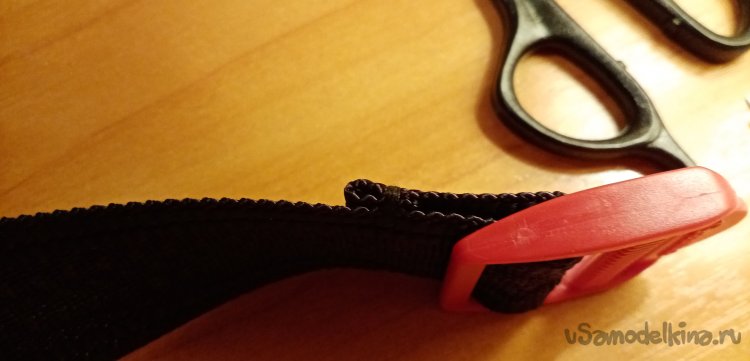

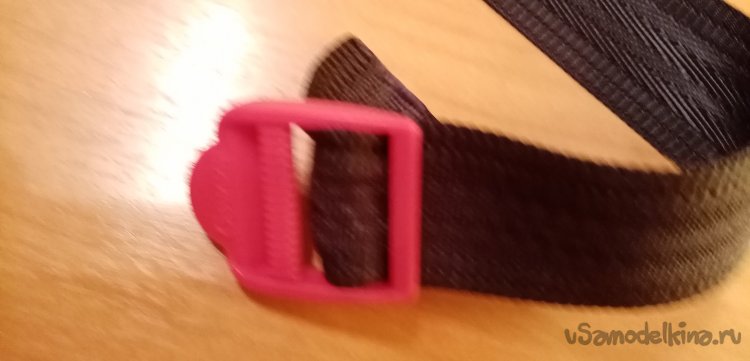

Устанавливаю на парочку заготовок пряжки.

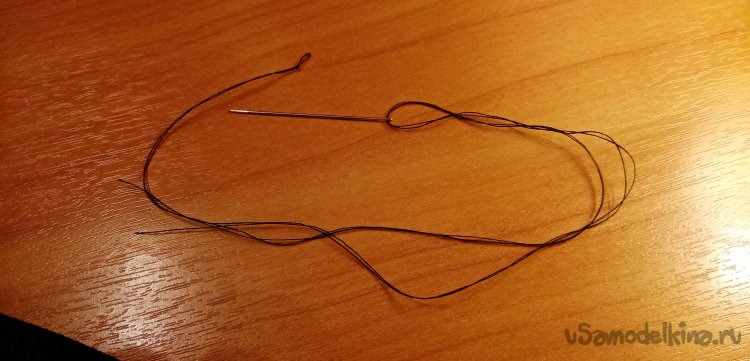

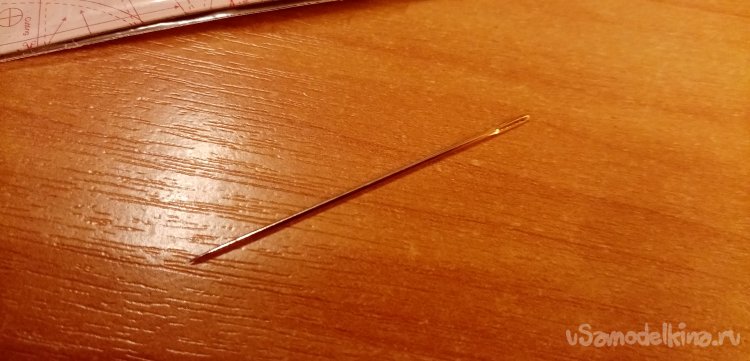

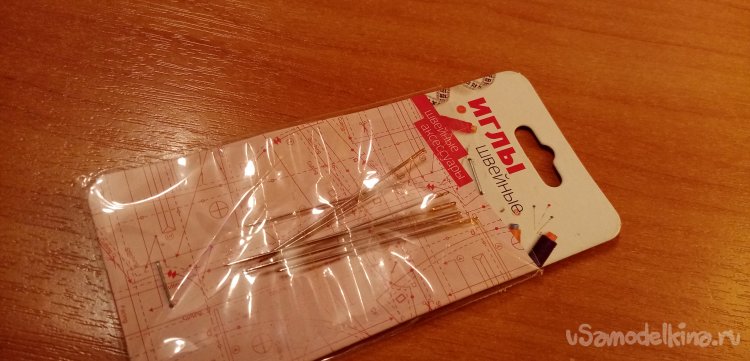

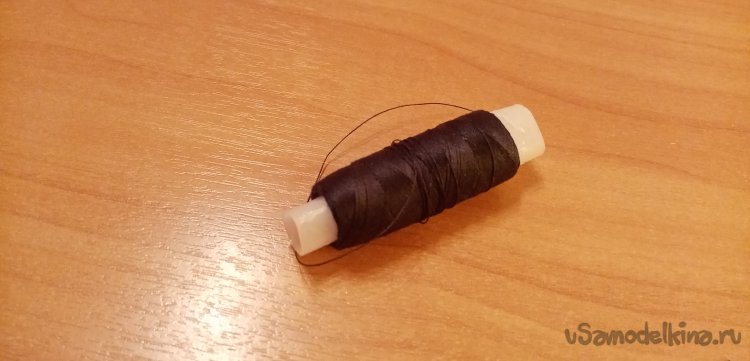

Из несессера подбираю суровую иголочку, для настоящих моделистов. Правда нитки оказались через чур тонкие. Пришлось шить ими в несколько сложений.

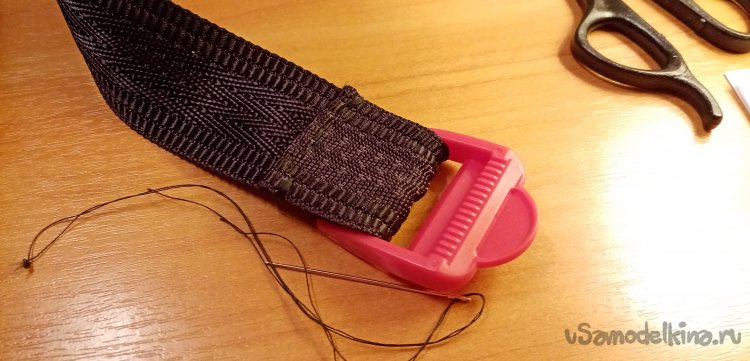

Загибаю кончик ремня внутрь и прошиваю сложение, по краям пускаю по 5-6 стежков для прочности. Шить начинаю с внутренней стороны, чтобы спрятать узелок и завершаю тоже также.

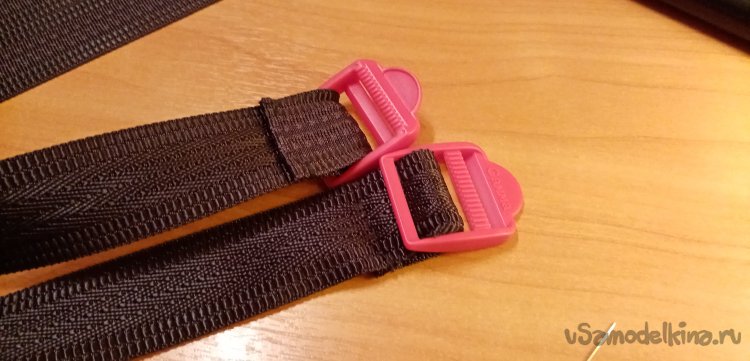

Пришиты пряжки

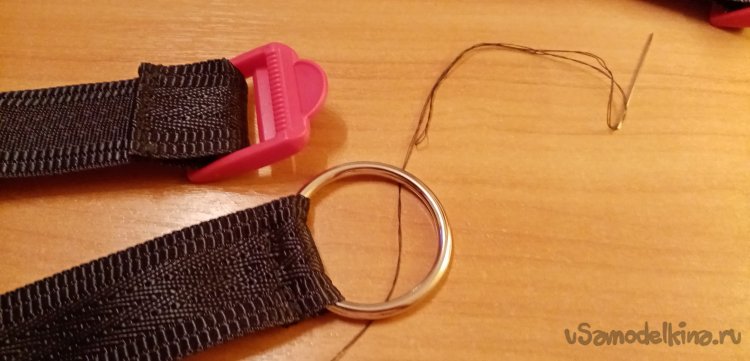

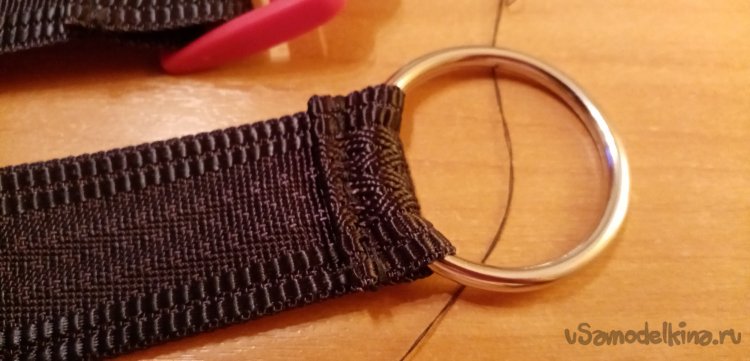

На второй конец длинных ремней пришиваю кольца.

Отрезаю еще парочку кусочков ремня и заплавляю края.

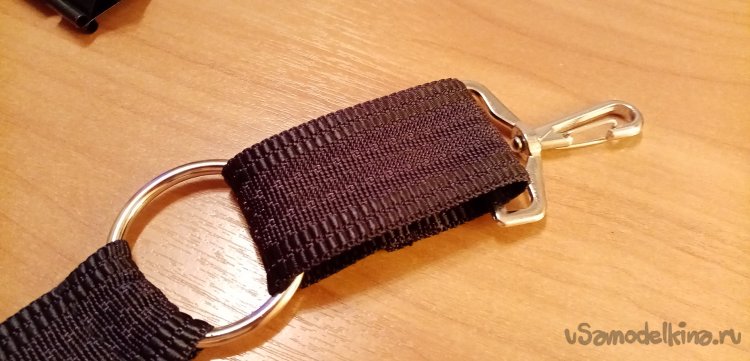

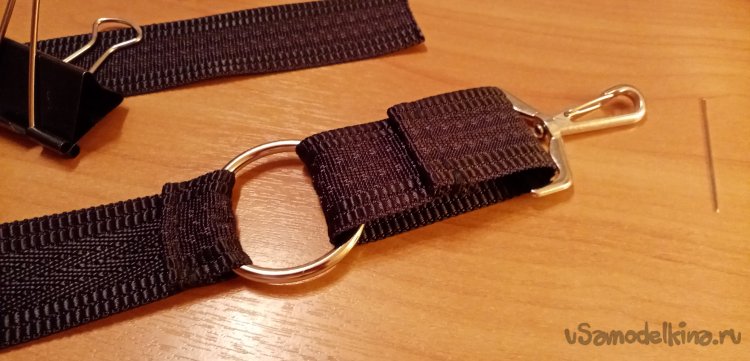

На эти кусочки одеваю крепления с защелками и сложив в двое сшиваю петлей.

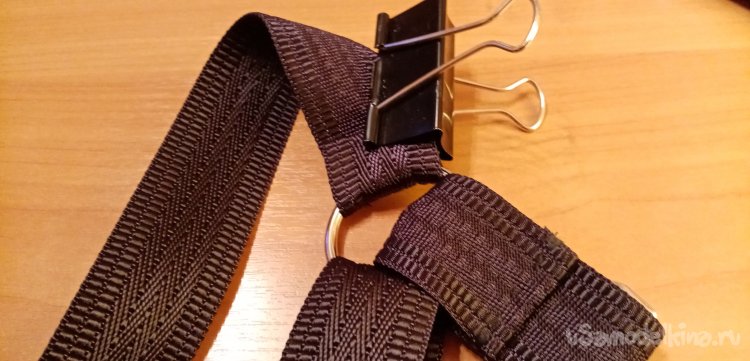

Прижав для удобства конец ремня пришиваю его в кольцу.

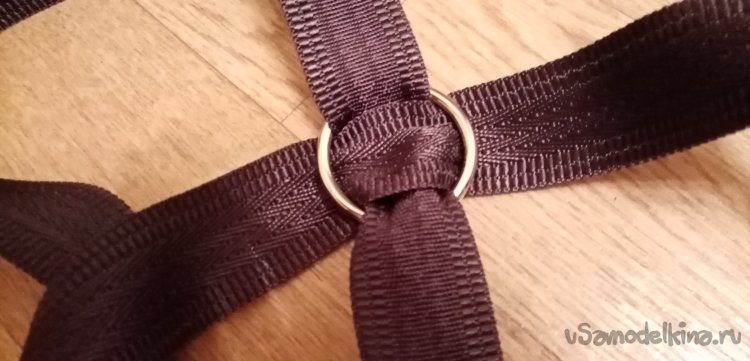

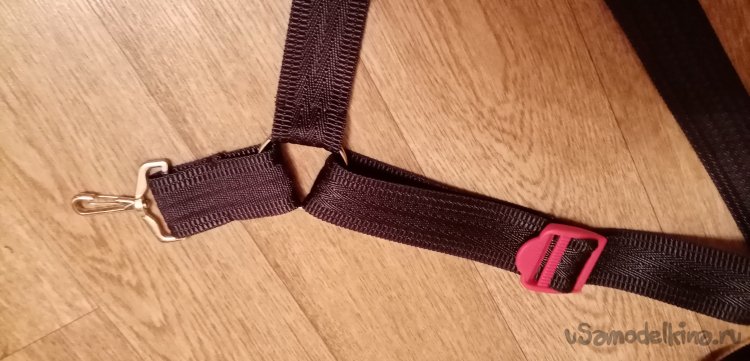

Затем соединяю ремни накрест при помощи кольца, правда, потом его пришлось демонтировать. Неудобно получилось, соединение ерзает.

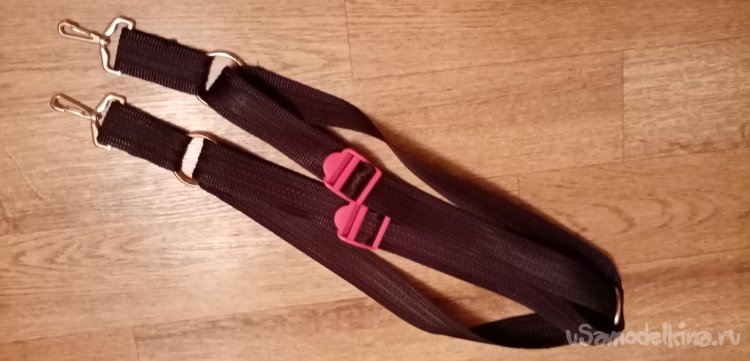

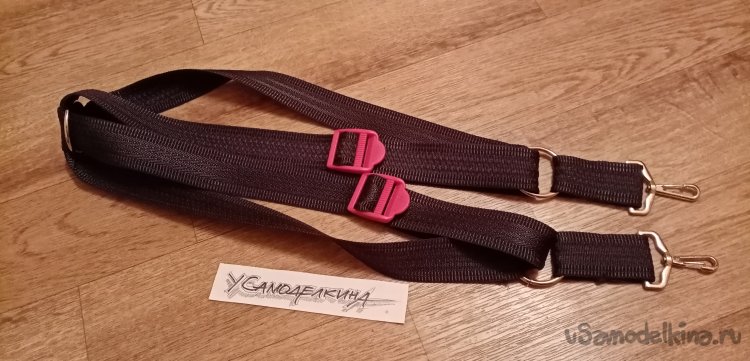

И так чего у меня получилось.

В моделке нашелся кусочек зеленой рекламной пленки ОРАКАЛ, декорировал верхнюю панель корпуса.

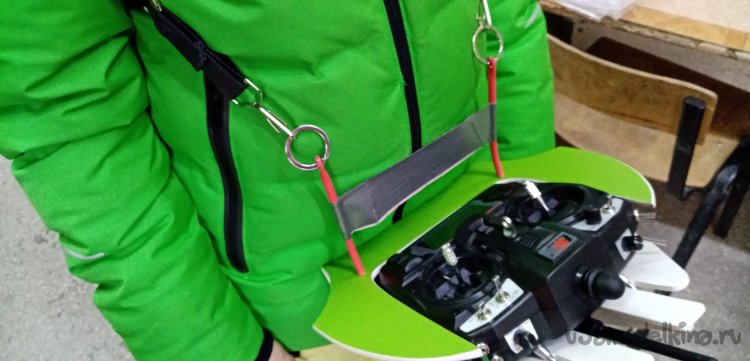

Теперь зеленая гамма замечательно гармонирует с одеждой. Показываю как подвеска со столиком размещается на пилоте.

В полной экипировке выезжаем на полетушки.
