    Крепление столика для аппаратуры управления к сбруям

    Здравствуйте, дорогие читатели. Представляю вашему вниманию самодельное крепление столика для аппаратуры управления к сбруям.



    После последних полётов у меня возникла проблема:
    моя старая система крепления столика к ремешку сломалась, так как я давно собирался поменять крепления. Я принялся за работу.

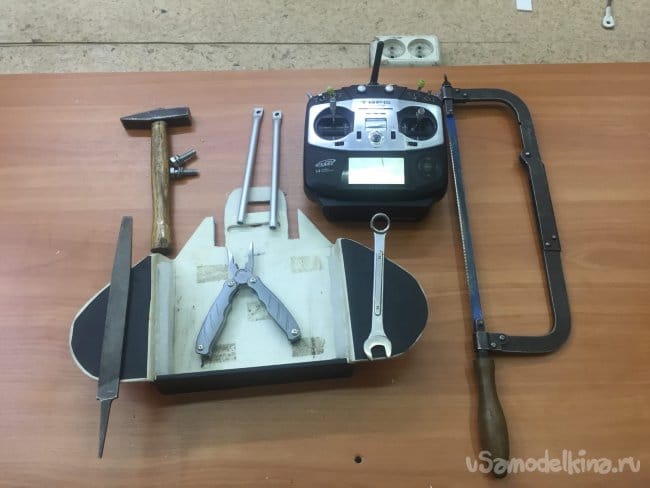

    Для изготовления я использовал:
    Молоток,

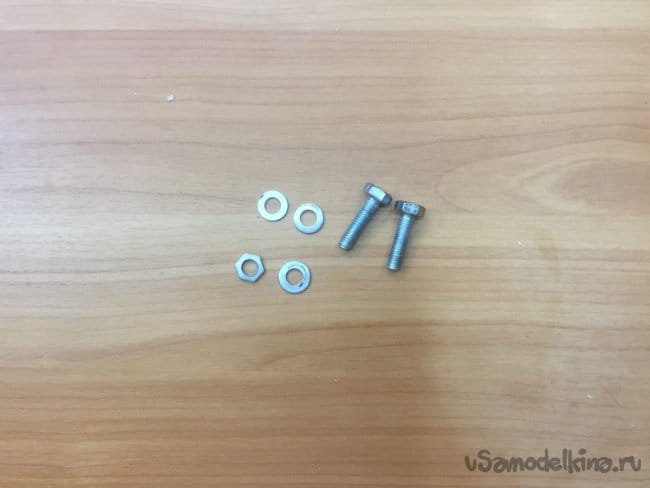

    Два болта с шайбами,
    Плоскогубцы,
    Гаечный ключ на 14,
    Алюминиевая трубка,
    Напильник,
    Ножовка,
    Аппаратура для примерки размеров.

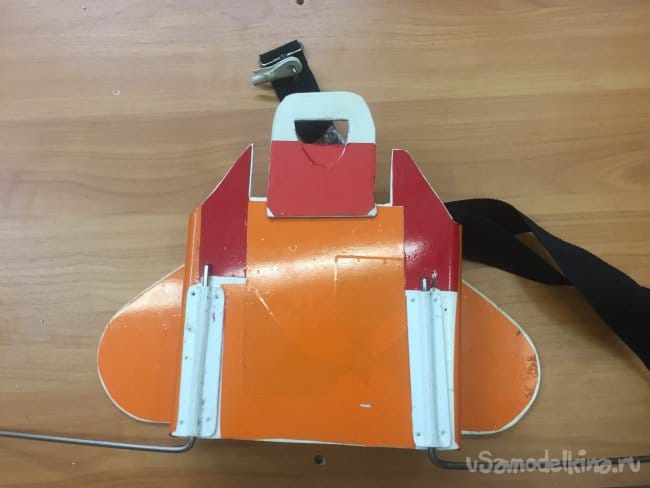

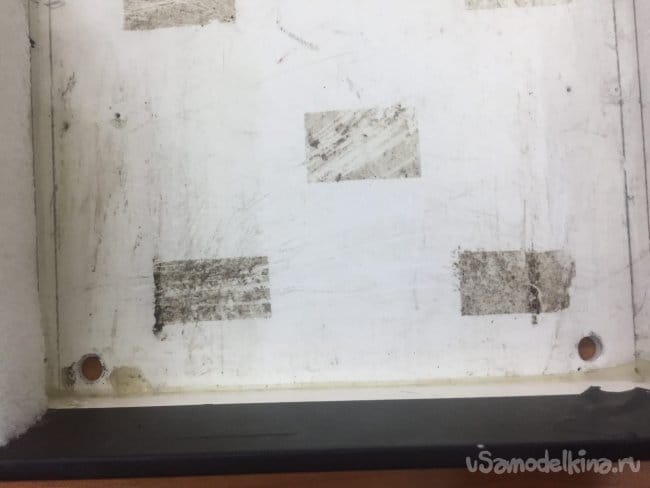

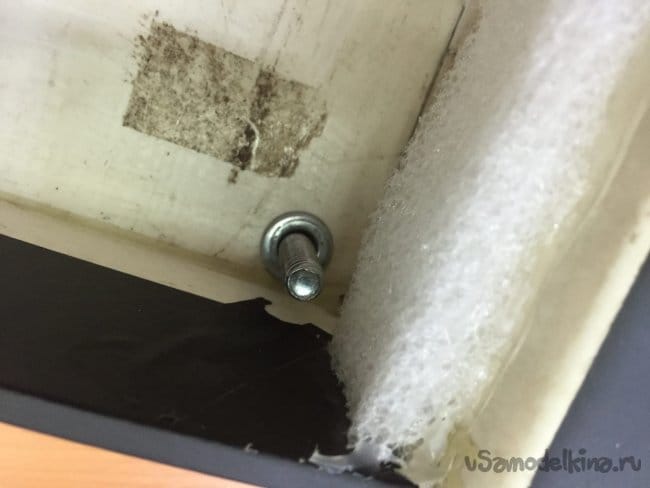

    Для начала нужно было демонтировать старое крепление. После разметки, при помощи аппаратуры, я определил, где будут стоять стойки и просверлил отверстия для болтов.




    Далее я взялся за стойки, к которым будут крепиться карабины сбруй.

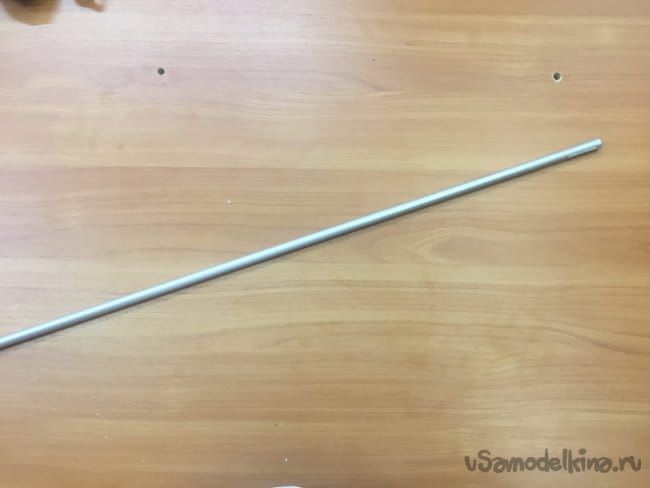

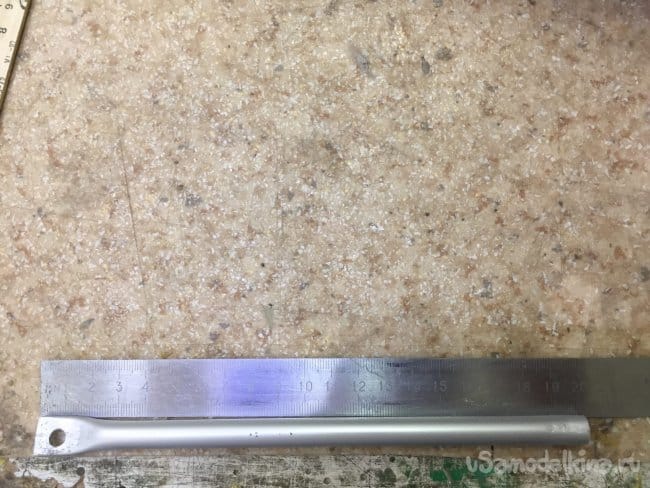

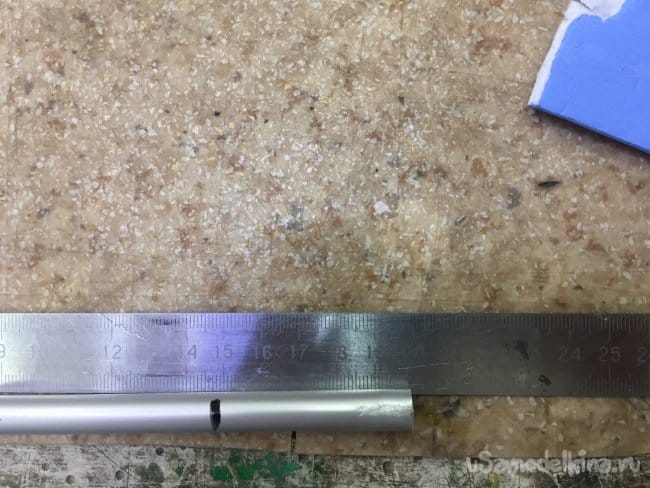

    Я разметил длину стоек на алюминиевой трубке.

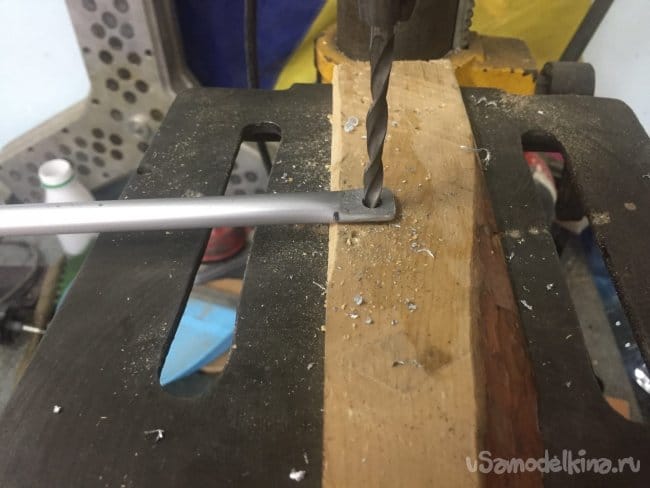

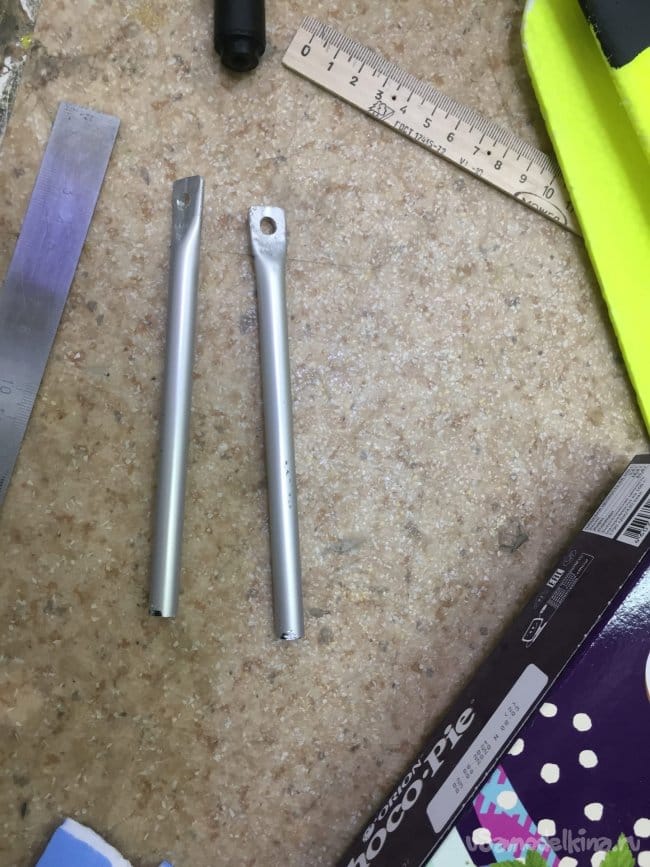

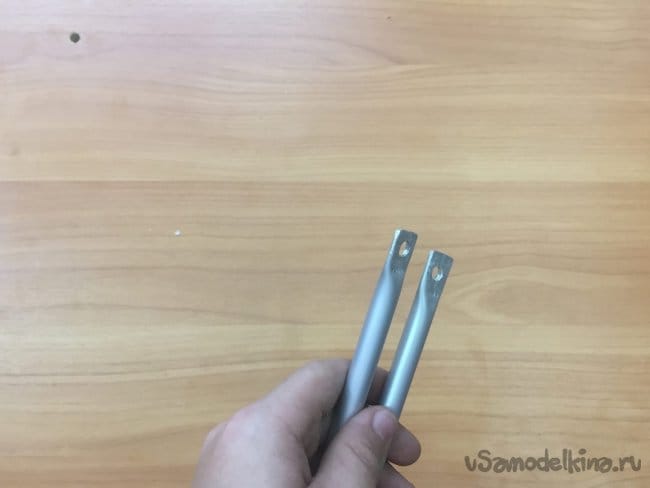

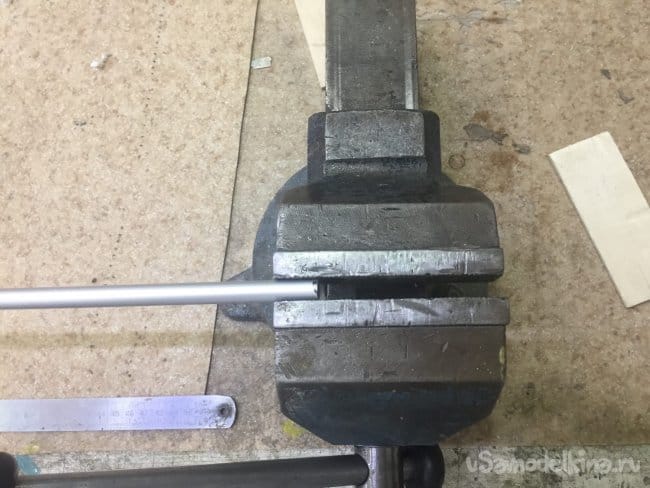

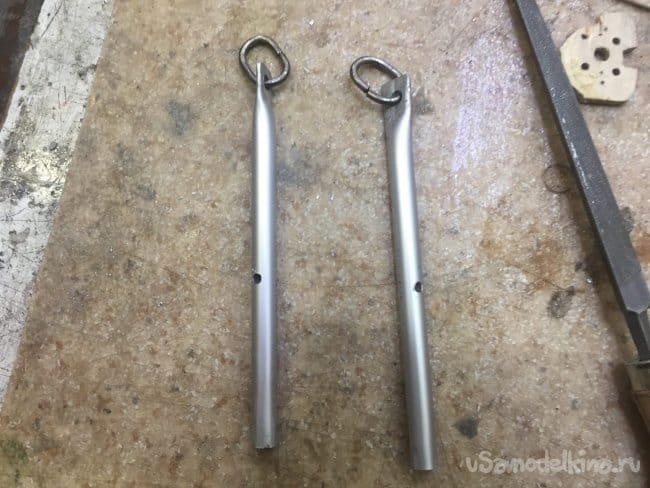

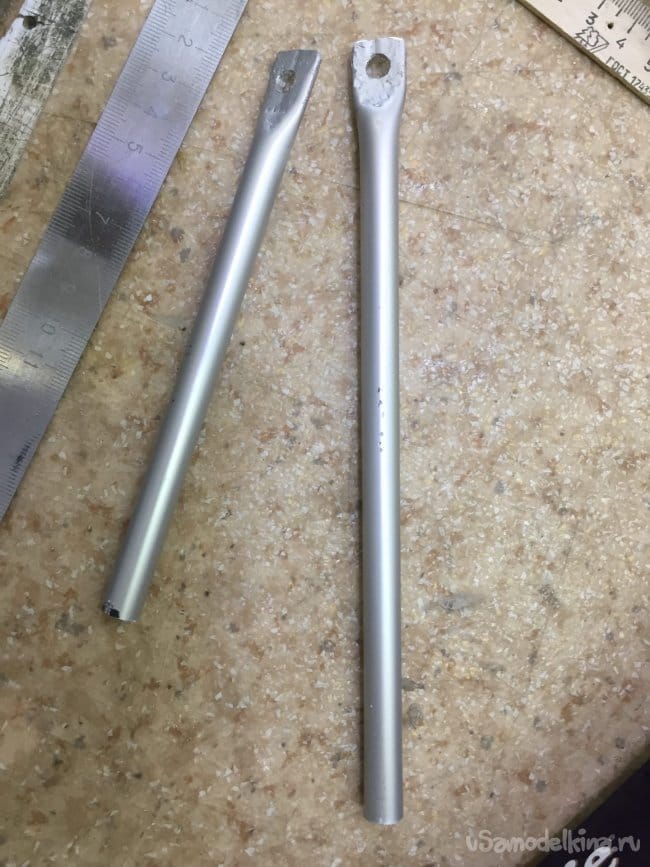

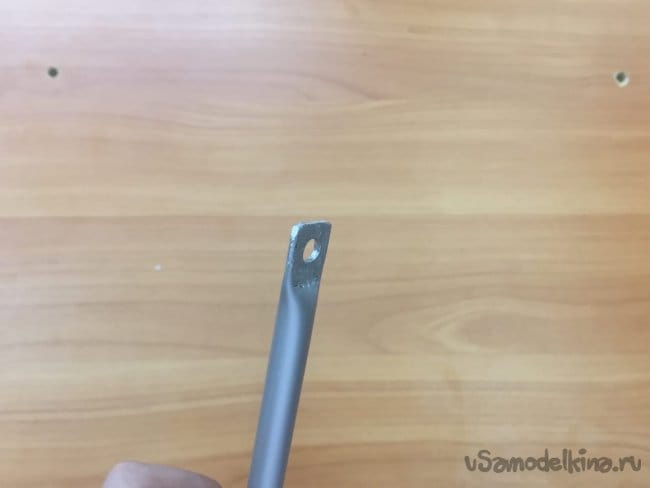

    Один конец трубки на каждой стойке я сплющил и просверлил отверстие для кольца.

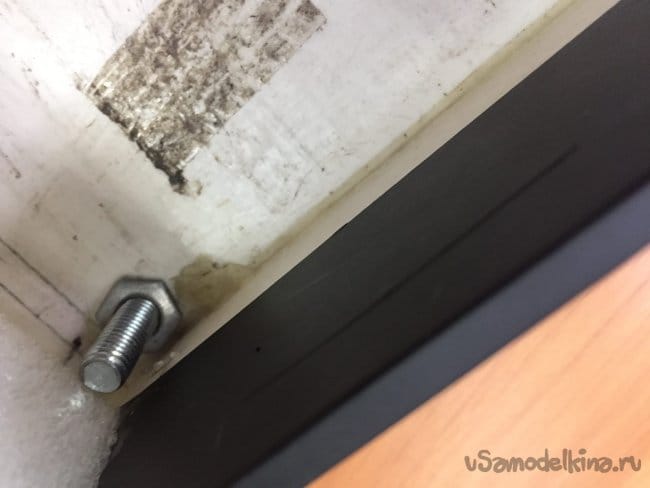

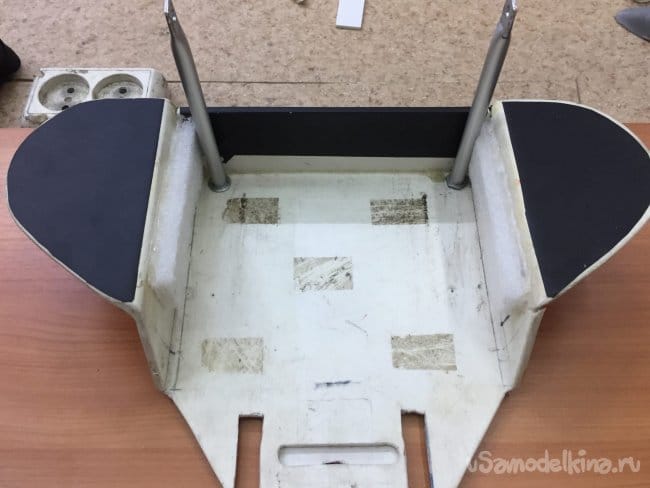

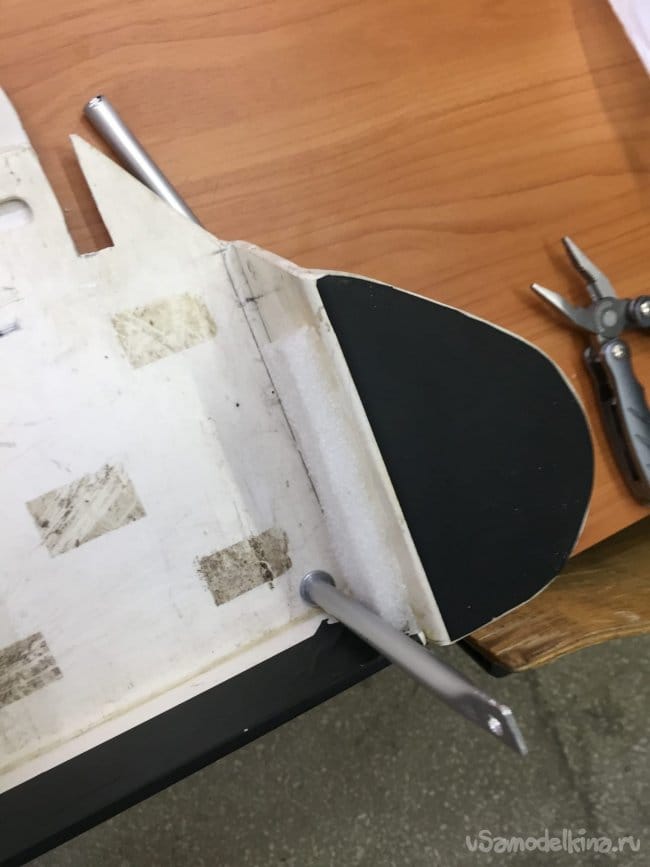

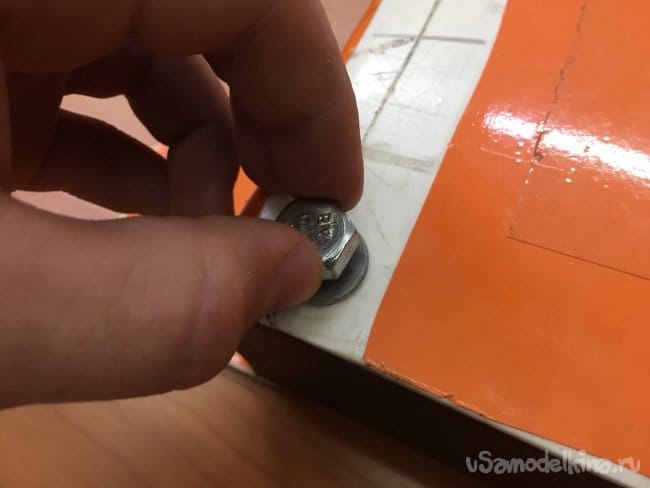

    После я взял болты и собрал конструкцию.

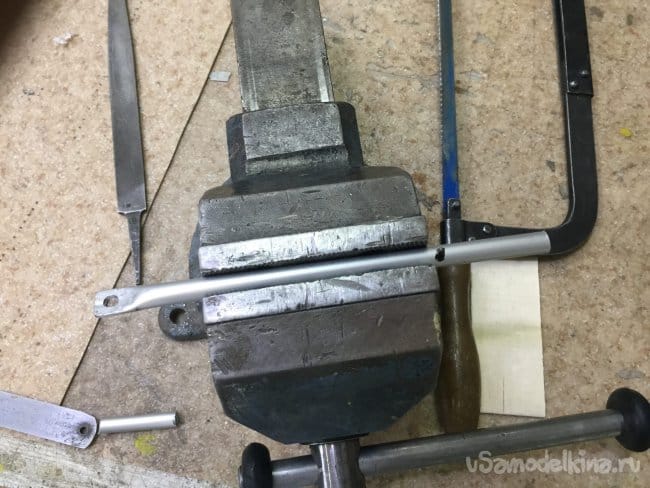

    Но, как только я присоединил карабины к стойкам, я сразу понял, что они длинные, так как столик перевешивал. Пришлось всё разбирать и отпиливать лишнее.

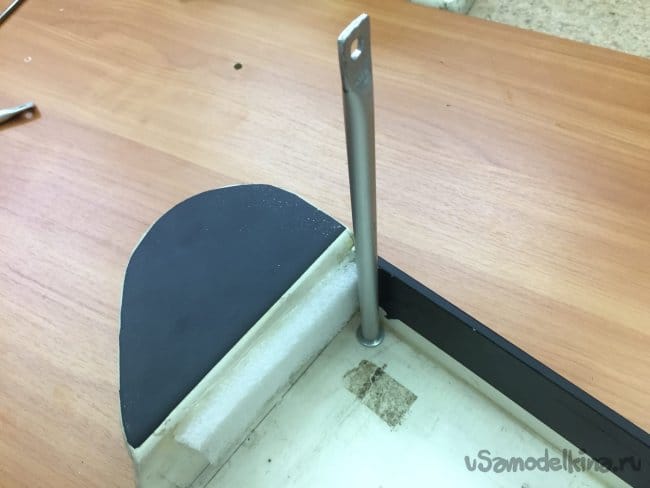

    После повторной сборки всё подошло. Столик не перевешивал и отлично держался.
    Но я заметил, что аппаратура, когда я нагибаюсь к модели, может выпасть и я придумал гениальную вещь – стопор.

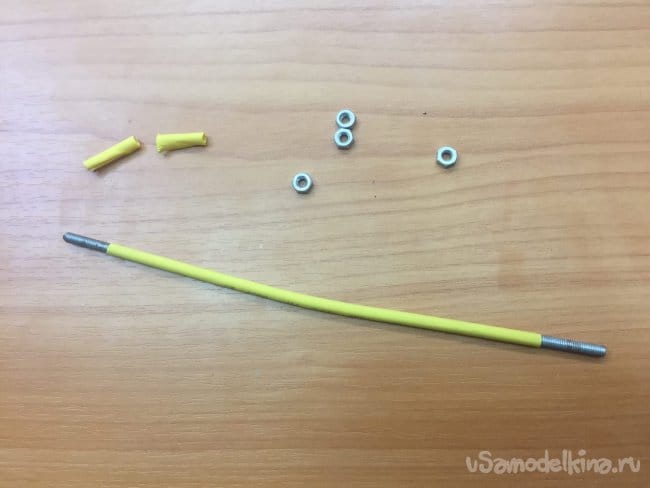

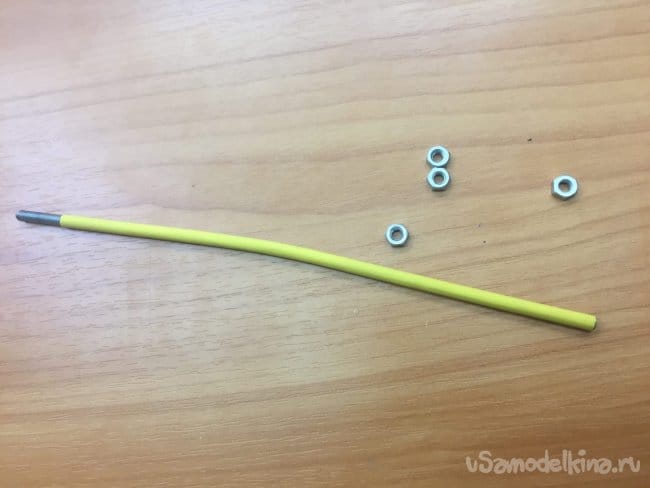

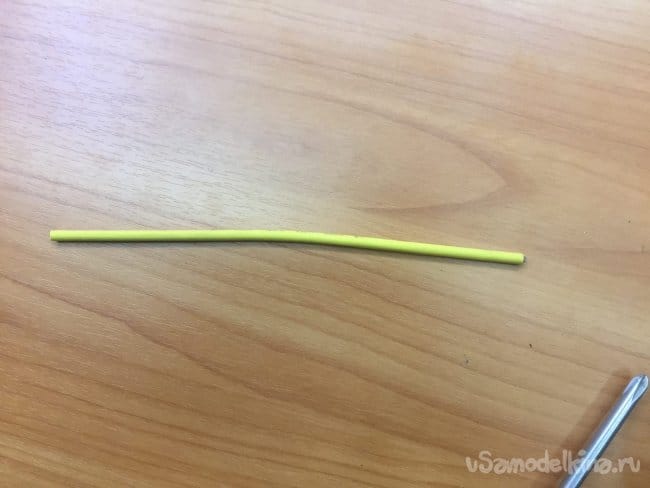

    Делал я его из шпильки с резьбой, так как хотел прикрепить к стойкам на гайки. На шпильку я надел термоусадку для того, чтобы она не царапала аппаратуру.



    После я срезал на концах термоусадку, чтобы гайки могли накрутиться на шпильку.




    Для шпильки в стойках я просверлил отверстия.

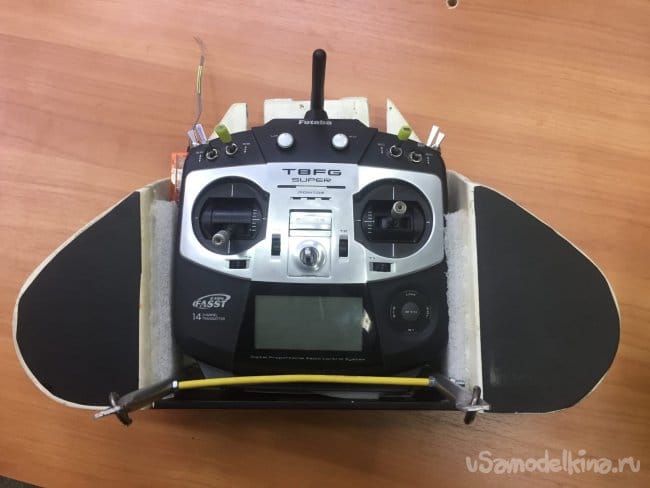

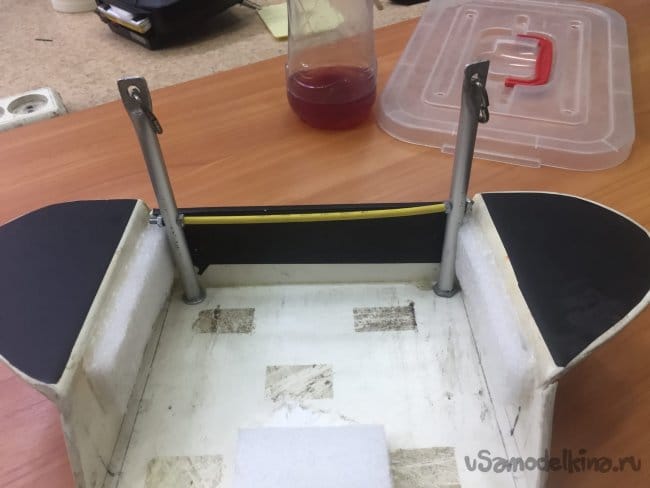

    После этого я уже окончательно собрал крепление.

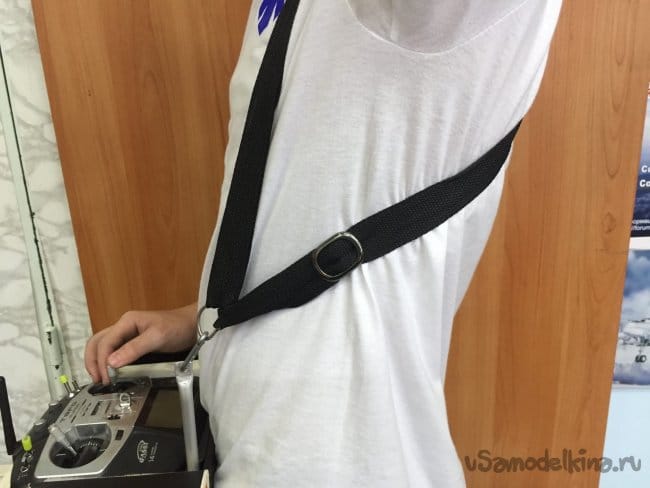

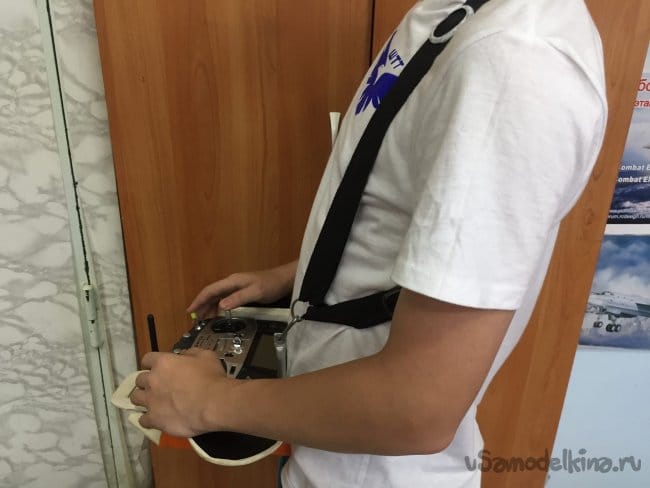

    Вместе со сбруями это всё выглядит вот так.





    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Ремонт детской механической игрушки

    Корпус для универсального тестера радиокомпонентов

    Добавить комментарий

    2 комментария
    Roman_Sibiriak
    Очень хорошая задумка и реализация. Теперь можно пилотировать с большим удобством)
    maximace
    Добрый день. Очень интересное изделие. "Сбруя", "столик", вот уж никогда не узнаешь как называется то что тебе нужно. Планирую использовать для полетов на квадрокоптере планшет. Есть некие крепления, но они все крепятся на аппу, и соответственно меня смущат прочность таких креплений и необходимость держать на весу все это хозяйство. Соответственно возникла необходимость создание некой платформы, на которую можно закрепить аппу и планшет. В качестве держателя планшета наиболее просто использовать что-нибудь из креплений планшетов к авто.
    Поэтому возникли следующие задачи: 1) придумать "столик" 2) придумать как прикрепить к нему аппу и планшет (быстросъемное и надежное крепление) 3) Придумать систему крепления "столика" к телу (сбруя).
    Если можно: а) расскажите поподробнее про изготовление столика, б) как я полнял аппа держится за счет силы тяжести в распор утеплителем. в) Расскажите про сбрую, как изготовить, на что обратить внимание г) Как вы крепите трубки к столику? непонятно. Столик с аппой не стремится перевернутся и выпасть на землю?
