Ремонт детской механической игрушки

Доброго времени суток всем семьянинам и тем кто готовится им стать!!!

Прошёл Новый Год и дети, разумеется, играют подаренными игрушками. Но и бывает такое что ломают их :(

Есть игрушки которые после поломки или невозможно отремонтировать, или нет желания и т.д. и т.п. , но по большему счёту многие думают что проще купить новую, НО не всегда можно найти туже игрушку которую сломали, а если подаривший Вашему чаду замечательную игрушку не помнит после праздников где купил?
Вот и мой младший неаккуратно поиграл с музыкальной механической игрушкой... отломал лапку!




Инструменты и материалы:

• гравер (бормашина)

• крестовая и две плоских часовых отвёртки

• суперклей

• обезжириватель с ветошью

• наждачная бумага

• пластиковые пластинки (толщиной не более 1 мм)

• шуруповёрт (или дрель)

• сверло 2 мм

• обычный паяльник


Одним гипсом здесь не отделаться! :)

Игрушка одна из немногих которую можно назвать "Классная"! Приятная ненадоедающая мелодия и прикольные движения из стороны в сторону, вообщем эта игрушка понравилась всей семье на столько, да и мне тоже, что решил её отремонтировать (отреставрировать), а не выкинуть! Многие игрушки выкидывали из-за надоедающей монотонной мелодии.
В видео можете увидеть как она движется под мелодию!
Корпус очень объёмный, а разбирается она достаточно легко, всего шесть винтиков.

Выкручивать их надо часовой отвёрткой, иначе другие просто или не влезут в отверстия где винтики, или не достанут.

Винтики маленькие, и чтобы не потерялись использовал обрезки от бутылочек РЕТ от этой самоделки: Стружкоотвод на пылесос для электрорубанка из РЕТ бутылок
Винтики в баночке...

Хотел их уже было выкинуть, но плюшкинизм взял верх, и в какой раз не зря поддался смыслу своего хобби :)

А вот и механизм, точнее корпус с механизмом...
Провода короткие и необходимо очень аккуратно работать! Пайка проводов оказалась на высоте, качественно припаяны к контактам, но лишний раз лучше не проверять их надёжность...

И детали "ног"...

Чтобы снять поломанную деталь для ремонта, для этого надо выкрутить винт (или, как его можно ещё назвать, контр-винт), он не фиксирует "намертво" подвижную деталь, а всего лишь ограничивает её своей шляпкой (как саморез с прессшайбой), за счёт этого деталь движется свободно, но не соскакивает.

Разобрав игрушку и открутив ножку от всего механизма...

Надо также вытащить кусочек поломанной ножки из "ботинка"...

Снял подошву темиже часовыми отвёртками, продел в щель и несильно подковырнул, и она отскочила.

Поначалу подумал что подошва держится за счёт клея, но это всего лишь что-то вроде защёлок...

На самой подошве выступающие цилиндрики ровные, т.е. без расширений, а на ботинке втулки имеют внутри неровности, за счёт этих выпуклых частей, подошва и держится.
Хотя бывает и наоборот.

Сама ножка в ботинке держится за счёт двойной защёлки (смотрим фото).

Такие соединения проблемно разъединить если весь ботинок в сборе!
Но если проявить смекалку, то можно всё...
По бокам от ножки продел плоские часовые отвёртки.

Придерживал одной рукой эти отвёртки и пальцем вытолкнул часть ножки, или можно по другому это сделать: одной рукой держа на весу и ботинок и придерживать пальцем две отвёртки, а другой вытянуть снизу обломанную часть.
В итоге без повреждений изъял обломок и защёлки все сохранились.

Вот эти две детали придётся соединять воедино, проще говоря, восстанавливать.

Перед ремонтом необходимо обратить внимание ни некоторые факторы!
А именно:

• продолговатые отверстия, в которых двигаются ножки, узкие и нет достаточного люфта, если придёт мысль поверх приклеить или припаять пластинку, т.е. деталь станет толще, в этом случае придётся расширять "корпус", при этом его вид испортиться.

• обратить внимание на саму деталь!!! удастся ли избежать первого пункта, т.е. утолщения детали и изменения основного корпуса. В моём случае оказалось проще, дальше по статье всё покажу.

• какой пластик используется при изготовлении данной детали! На самом деле крайне редко производители делают маркировку пластмассы, и что в данный момент в руках неизвестно, !ХОТЯ! печатают на упаковке, на картонном коробке или пакете, в чём во время покупки была игрушка, какая пластмасса используется, но из личного опыта могу сказать что при изготовлении деталей для таких игрушек может использоваться несколько пластмасс, а выяснять крайне вредно для здоровья (в интернете есть информация как в домашний условиях узнать тип пластика, чего не советую, хотя если есть своя лаборатория то конечно !пожалуйста!)

• понять как её ремонтировать и чём! т.е. применение каких инструментов.


Итак приступаю к ремонту...

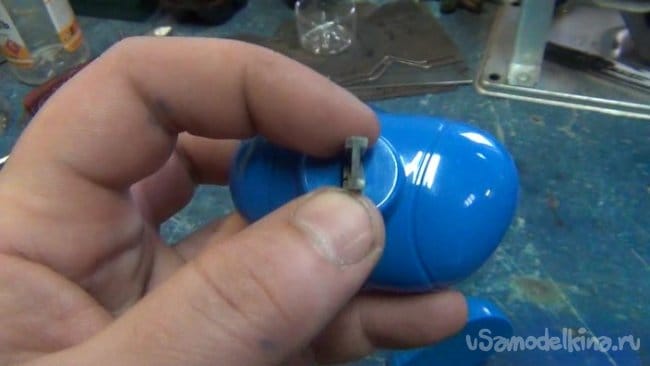

Изучил деталь перед тем как приступать к работе...

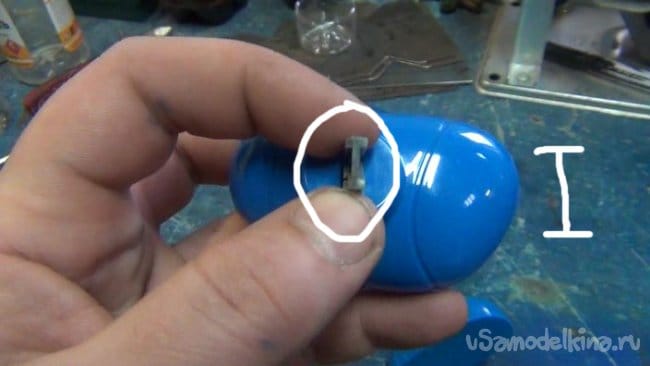

В сечении деталь как двутавр...

То есть, можно вклеить или впаять пластинки по обе стороны, которые не будут превышать глубину паза, и не придётся растачивать отверстия где движутся ножки.
Я использовал оставшиеся обрезки от дисконтных карт от самоделки "Контейнер для SD и microSD карт".
По длине и ширине они подходят (если подрезать немного), да и пластик более менее прочный, для данного ремонта годятся.

Но если вклеить между диагональных рёбер жёсткости, то площадь склейки будет недостаточной, поэтому надо вырезать лишний пластик (рёбра жёсткости) и вклеить полосу подлиннее, тем самым площадь склейки увеличится и надёжность будет выше...
Пробовал вырезать канцелярским ножом, но оказалось трудно, вырезал только одну часть...

Времени потребовалось на одну достаточно много, и решил использовать гравер (или как называют "бормашинка"), уже был установлен алмазный круг по металлу и дело пошло быстрее.

Работа сразу ускорилась в разы и вырезал всё что мешало...

По обе стороны...

Теперь необходимо было склеить эти две детали...
И тут столкнулся с проблемой! Вся работа чуть не потерпела фиаско :(
Данный пластик НЕ КЛЕИТСЯ ВООБЩЕ!!!
По началу подумал что супер клей выдохся, но сменив тюбик с клеем (взял более надёжный), понял что это бесполезно... о мысли "паять" я даже и не думал, этот пластик видимо из тех, которые при пайке расползается под жаром паяльника и всё...
Да, я обезжиривал!!!
С другой стороны клей хотябы более менее удержал детали чтобы можно было вклеить по бокам "усилители" из пластинок.

Для лучшего сцепления клея с поверхностью загрубил поверхность пластика острием шила (процарапал) также по обе стороны, может за счёт царапин клей лучше схватится?

Линейку решил не использовать, а вырезал на глазок ножницами приблизительный внутренний контур, по контуру куда будет вклеиваться пластинка-усилитель...

После как вырезал, загрубил поверхность наждачкой с одной стороны где будет клей...

Обезжирил зашкуренную поверхность и вклеил в углубление.
Клея не пожалел, выдавил много на деталь из того расчёта, чтобы клей не только держал по плоскости пластинку, но и по бокам при выдавливании также маломальски удерживал...

При прижимании пластинок деталь сдвинулась в одной плоскости, но прямолинейность сохранилась, на работоспособность никак не повлияет.

Эти неровности подточил аккуратно гравером, на следующих фото можно увидеть сточенные края.

Поскольку клей не справляется со склейкой этого пластика, то решил дополнительно укрепить сделав пластиковые заклёпки.
Перед тем как сверлить пометил карандашом место трещины, дабы не просверлить в ней...

Насверлил в детали 4 отверстия по бокам от трещины сверлом 2мм.

У меня в залежавшемся хламе нашёл ложечку от детского сиропа, на ней маркировки какой тип пластика нет, поэтому не жалко пустить в дело...
Отрезал от неё полосочки шириной в 1мм и длинной около 3см, толщина всего 1,5мм, получились что-то вроде прутков для пайки, но принцип будет другой...

Маркированный пластик я оставляю для всяких нужд (где нужно подбирать пластик по маркировке для пайки), что-то типа пайки пластмассы или расплавить бесформенный, или можно сказать сложной формы, чтобы получить другую форму...

Вставил пруток в одно отверстие выдвинув его на 5мм и расплавил его обычным паяльником, получилась шляпка заклёпки.

Отрезал бокорезами в 5мм от детали...

Также расплавил паяльником торчащий обрезок прутка.

Те же действия проделал с остальными тремя отверстиями...

В итоге получаем такой ремонт с усилением детали с усилением крепления самих усилителей...(: во загнул %)
Проще говоря закрепил усилители.

Сборку производил в обратном порядке от разбора.
Вставил отремонтированную ножку в ботинок и защёлкнул подошву...

Установил обратно в механизм закрутив контр-винт...

Собрал весь корпус обратно.


Поехали забирать маленького Дружбана из садика...

Сделал большое дело для МАЛЕНЬКОГО ЧЕЛОВЕЧКА!!!
Радости у младшего не было предела...

Я надеюсь моя идея ремонта кому-нибудь точно пригодится!!!

P.S.: пластинки от дисконтных карт оказались слабоваты перед эксплуатацией детьми, хотя дёргал достаточно сильно, но не сломал... этож дети, они не знают предела...
Вообщем снял то что было приклеено и напаяно и использовал прочнее пластик толщиной 1,2 мм (штангенциркулем померил), на момент публикации видео и данной статьи проиграли с этим котёнком уже три недели и пока не сломали :)
