Столик для аппаратуры Turnigy TGY-i6

Столик для аппаратуры Turnigy TGY-i6

Эта статья описывает пошаговый процесс создания столика для аппаратуры Turnigy TGY-i6. Само собой, данный столик можно сделать абсолютно для любой аппаратуры, но размеры на шаблонах указаны именно для аппаратуры Turnigy TGY-i6.

Материалы:
- Ватман
- Фанера 3-5 мм
- Стальные пруты 5 мм или электроды для сварки
- Болты и гайки
- Саморезы
- Дюралевая трубка (старая лыжная палка)
- Ремешок от старой спортивной сумки с карабинами

Инструменты:
- Линейка
- Карандаш
- Ножницы
- Лобзик
- Дрель и сверла
- Ножовка по металлу
- Молоток
- Наковальня
- Напильник
- Наждачная бумага
- Плоскогубцы
- Отвертки
- Акриловый лак и кисть

Шаг 1. Шаблоны

Измеряем линейкой пульт, переносим размеры на ватман и вырезаем шаблоны. В данном случае, повторюсь, я указал размеры на шаблонах под конкретный пульт Turnigy TGY-i6.

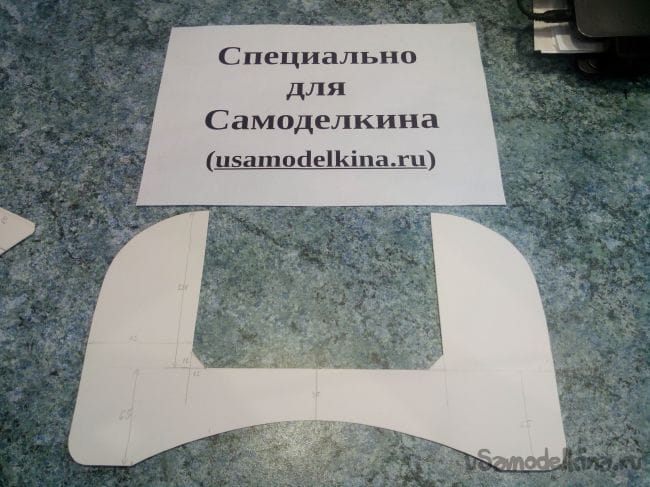

Шаблон верхней части столика:
Столик для аппаратуры Turnigy TGY-i6

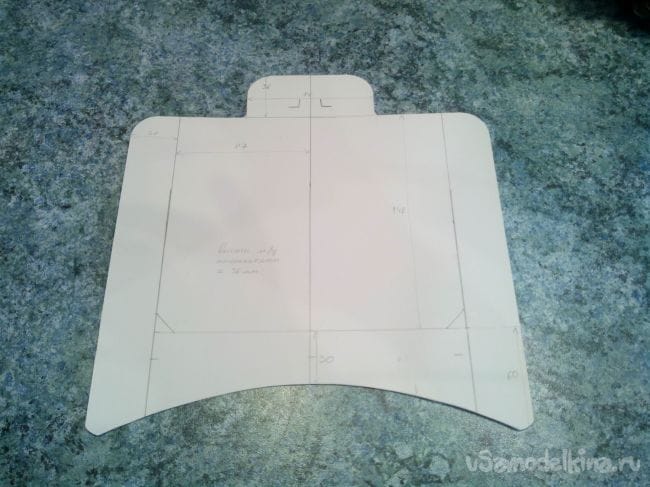

Шаблон нижней части столика:
Столик для аппаратуры Turnigy TGY-i6


Шаг 2. Выпиливание частей столика

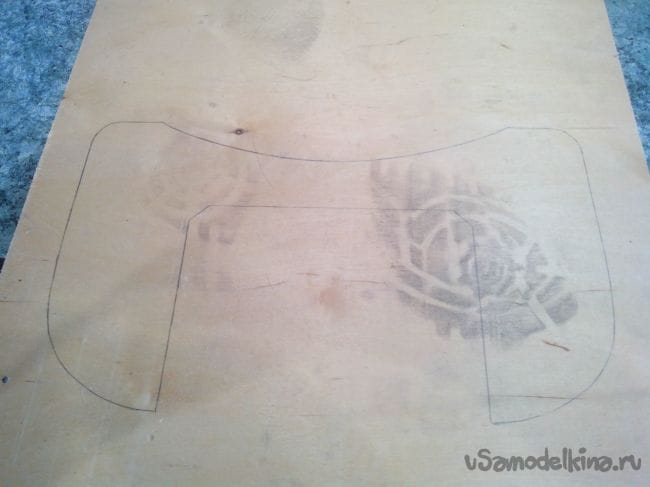

Прикладываем шаблон верхней части к фанере и обводим карандашом. Маркеры, которые идеальны для потолочной плитки, для этого не рекомендую – они сильно впитываются в древесину и контуры теряются.
Столик для аппаратуры Turnigy TGY-i6

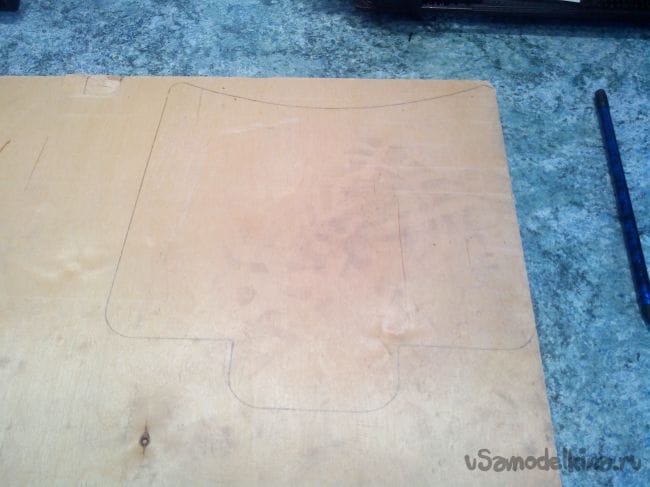

Аналогично прикладываем шаблон нижней части и обводим карандашом.
Столик для аппаратуры Turnigy TGY-i6

Следы сапог – по причине того, что данный кусок фанеры является подложкой под стройматериалы, которую я купил в строительном магазине за 20 рублей. Но они легко убираются наждачкой.

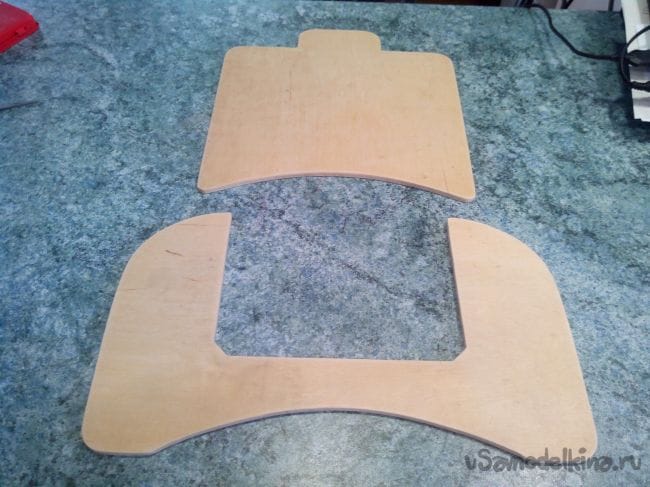

Выпиливаем лобзиком обе части и обрабатываем наждачкой.
Столик для аппаратуры Turnigy TGY-i6


Шаг 3. Высверливание отверстий

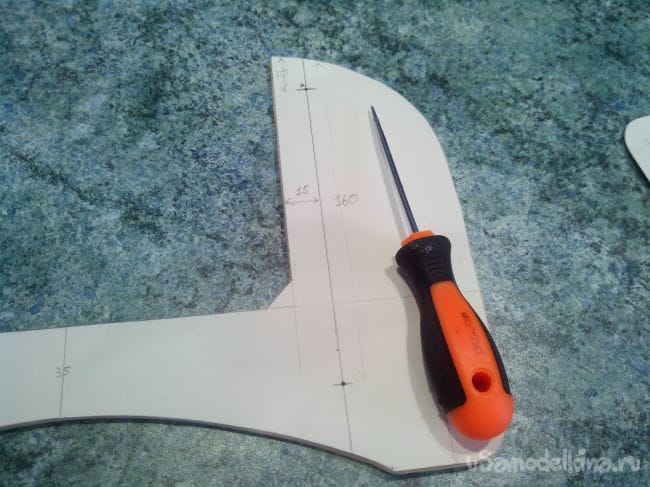

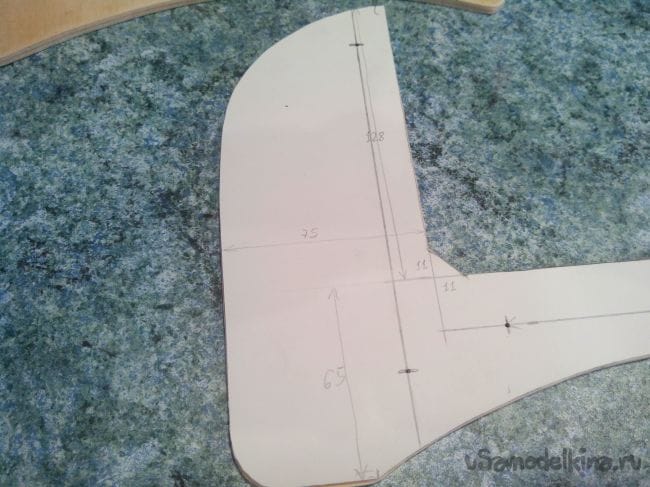

Размечаем на шаблоне (размеры указаны) места отверстий под болты и прямо через шаблон шилом отмечаем их на верхней части столика.
Столик для аппаратуры Turnigy TGY-i6
Столик для аппаратуры Turnigy TGY-i6

Таким же способом размечаем отверстия в верхней части под стойки.
Столик для аппаратуры Turnigy TGY-i6

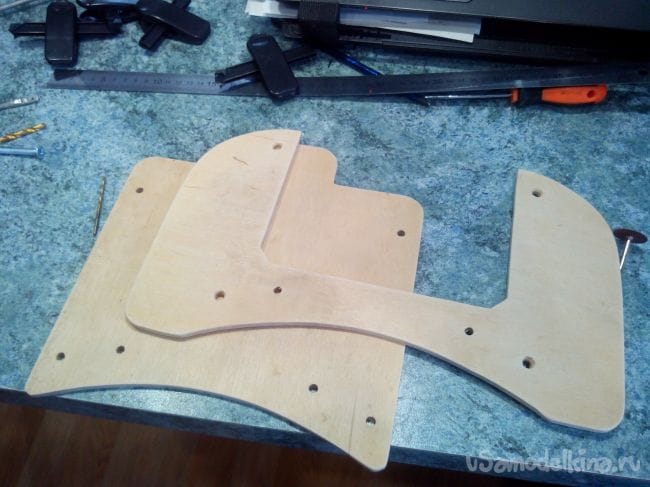

Прикладываем верхнюю и нижнюю часть друг к другу (можно зафиксировать прищепками) и сверлим отверстия сверлом 5 мм через обе детали.
Столик для аппаратуры Turnigy TGY-i6

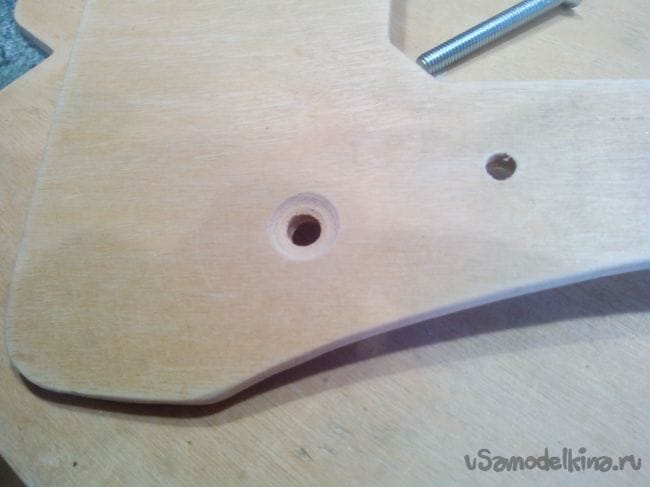

Под болты в верхней части делаем углубления толстым сверлом, чтобы они не выступали.
Столик для аппаратуры Turnigy TGY-i6

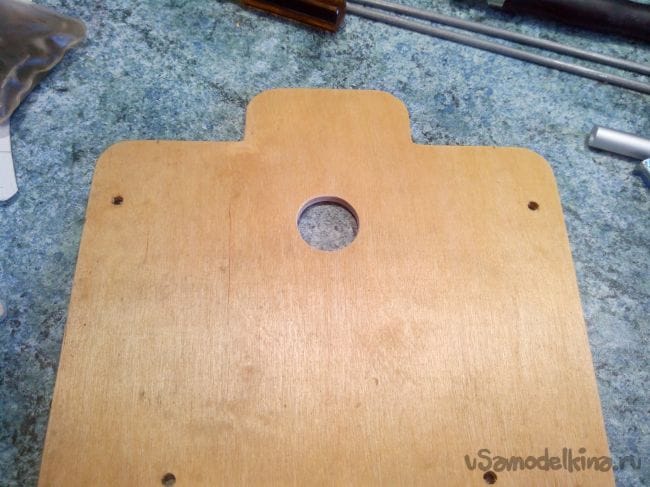

Так как данная аппаратура имеет так называемый тренерский разъем S-Video (мной он чаще будет использоваться в авиасимуляторах), к нему нужен доступ. Перьевым сверлом или лобзиком делаем отверстие в нижней части столика.
Столик для аппаратуры Turnigy TGY-i6


Шаг 4. Изготовление стоек и трубок

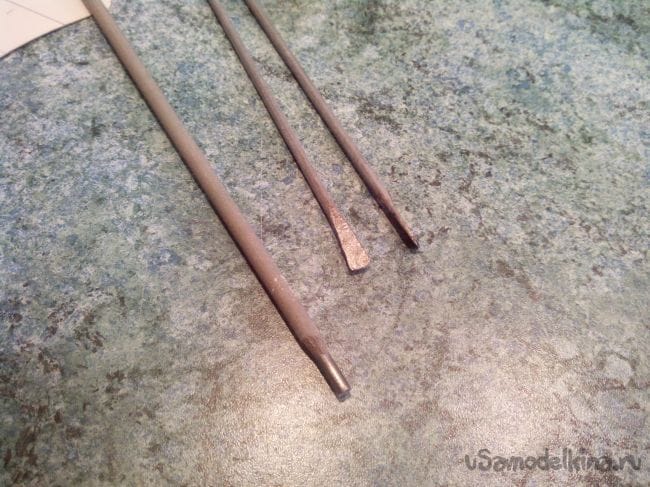

Берем два электрода для сварки, обколачиваем с них молотком на наковальне порошкообразное покрытие и расплющиваем один конец. Если наковальни нет, можно выйти на улицу и использовать в качестве наковальни чугунную крышку люка канализации или бетонный поребрик.
Столик для аппаратуры Turnigy TGY-i6

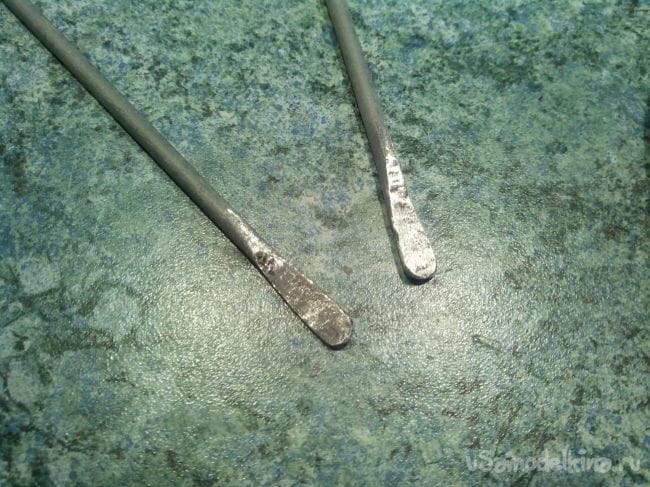

Другой конец электрода тоже расплющиваем молотком, но так, чтобы плоскость оказалась перпендикулярной другому концу. Затем зачищаем электроды наждачкой.
Столик для аппаратуры Turnigy TGY-i6

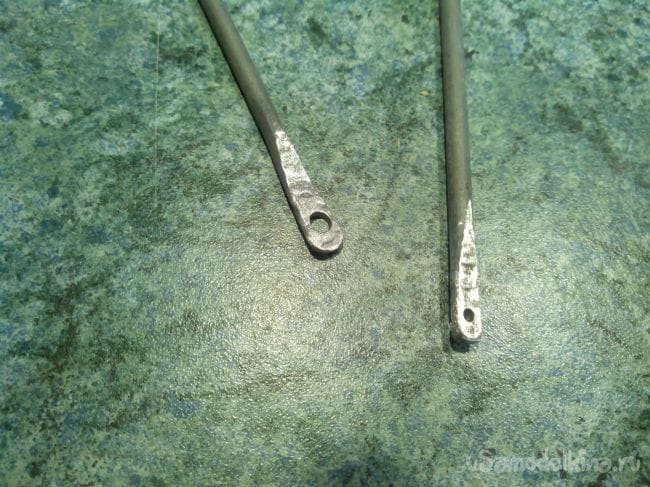

Сверлим в расплющенных концах отверстия под карабины и под саморезы.
Столик для аппаратуры Turnigy TGY-i6

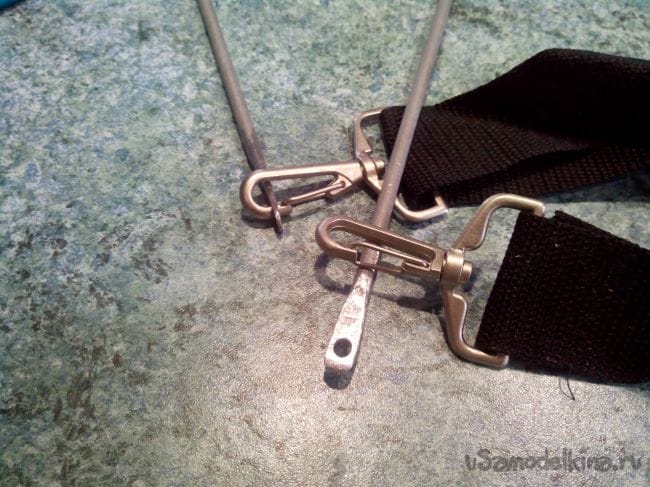

Примеряем карабины ремешка к отверстиям в стойках.
Столик для аппаратуры Turnigy TGY-i6

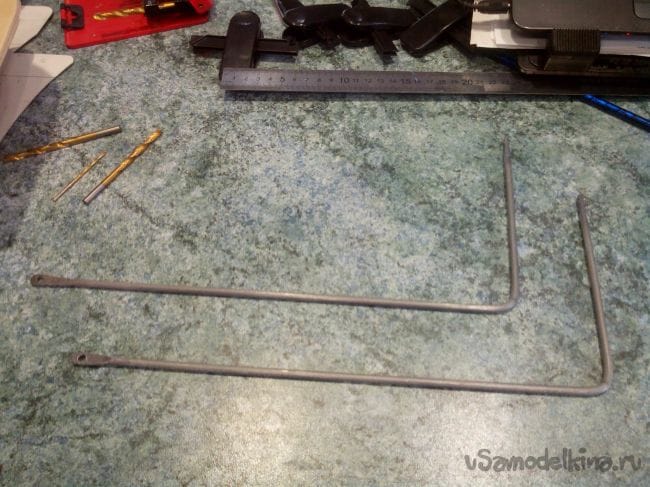

Загибаем стойки под углом 90 градусов как показано на фотографии.
Столик для аппаратуры Turnigy TGY-i6

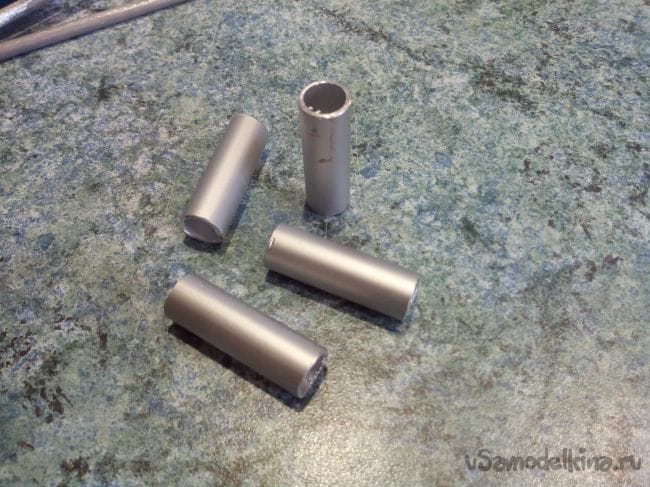

Отпиливаем от дюралевой трубки четыре кусочка длиной 36 мм (данный размер опять же под аппаратуру Turnigy TGY-i6) и обрабатываем края напильником.
Столик для аппаратуры Turnigy TGY-i6

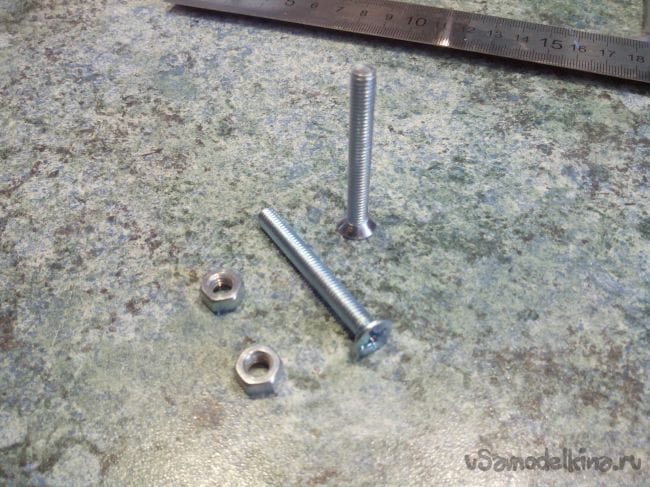

Подготавливаем болты и гайки (по 4 штуки).
Столик для аппаратуры Turnigy TGY-i6


Шаг 5. Лакокрасочные работы и сборка

Сборку и лакировку объединил в один шаг, ибо уже который год пользуюсь акриловым лаком, который сохнет минут 10-15, а время немного поджимало.

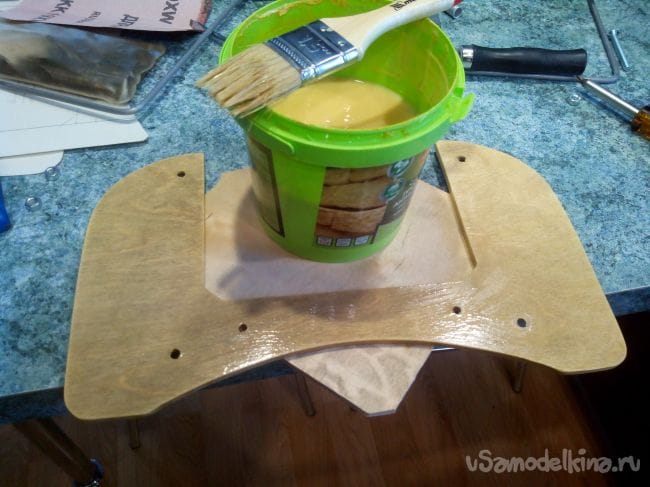

Покрываем лаком нижнюю сторону верхней части столика.
Столик для аппаратуры Turnigy TGY-i6

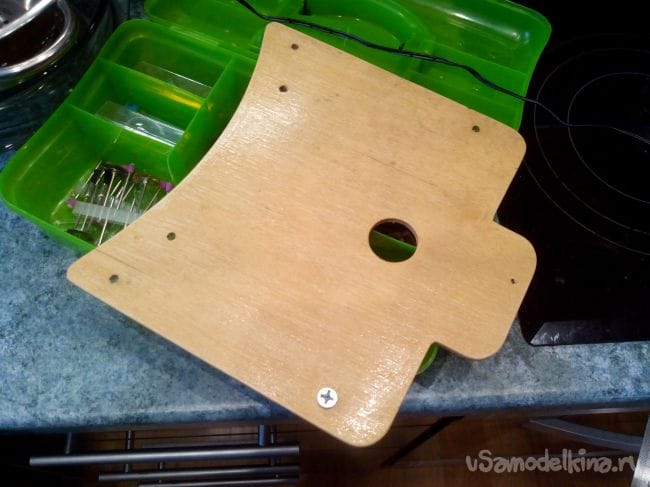

Так же покрываем лаком верхнюю сторону нижней части.
Столик для аппаратуры Turnigy TGY-i6

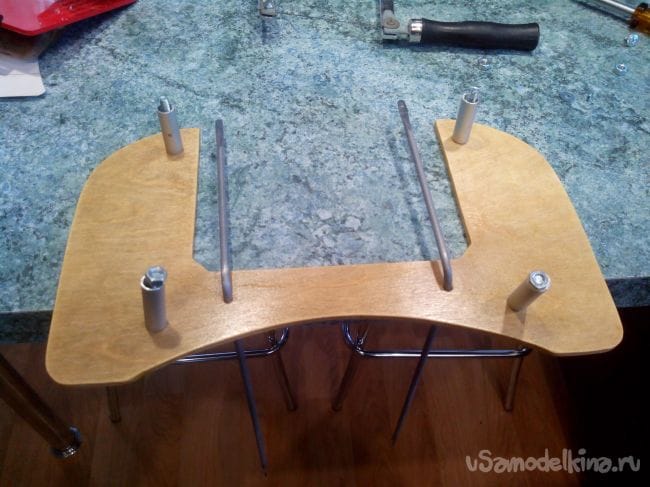

Продеваем заранее согнутые стойки в верхнюю часть столика, вставляем болты и надеваем на них куски дюралевой трубки. Если по какой-то причине Вы не смогли найти трубку, ее можно заменить дополнительными гайками, прикрутив болты сначала к верхней части столика, а затем закрепить нижнюю часть столика на болтах гайками с двух сторон.
Столик для аппаратуры Turnigy TGY-i6

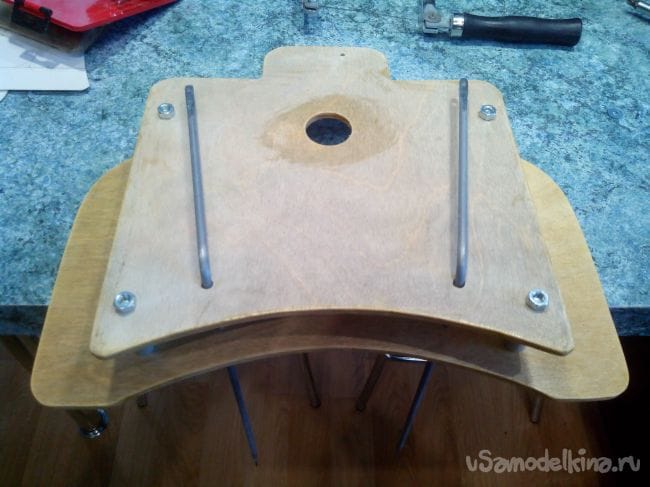

Продеваем стойки через нижнюю часть и прикручиваем ее гайками.
Столик для аппаратуры Turnigy TGY-i6

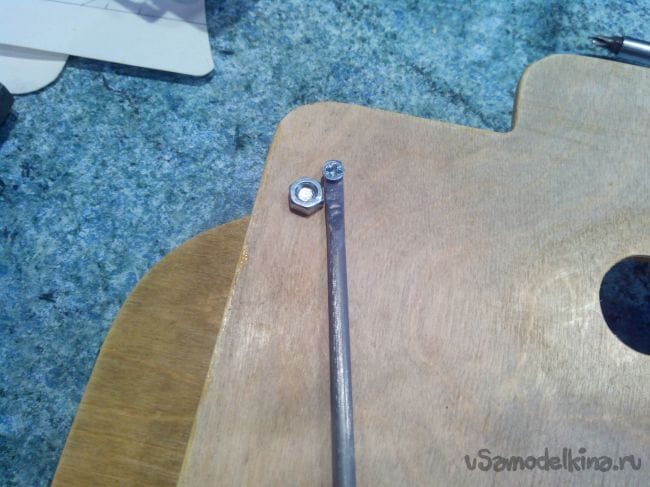

Сами стойки фиксируем саморезами. Если выступят с обратной стороны, можно обработать напильником, чтобы не поцарапаться в процессе использования.
Столик для аппаратуры Turnigy TGY-i6

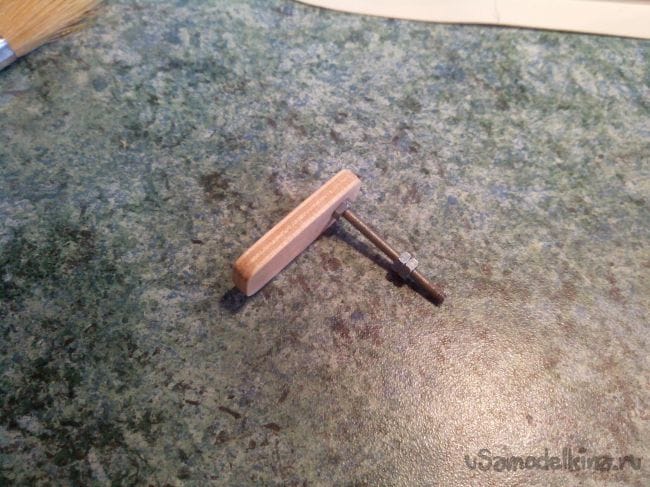

Для дополнительной фиксации аппаратуры на столике решено было сделать простенький фиксатор из кусочка фанеры и тонкого болтика. В целом, аппаратура весьма неплохо держится за счет силы трения, но я очень часто таскаю ее по полю на плече, а потому решил закрепить понадежней.
Столик для аппаратуры Turnigy TGY-i6

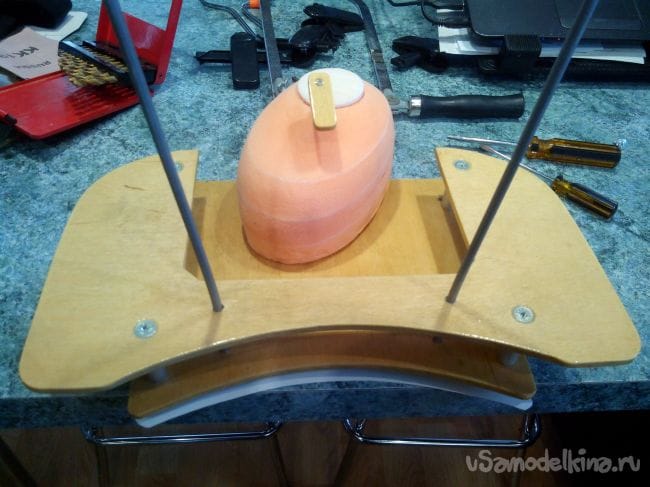

Покрываем лаком оставшиеся поверхности (верх и низ уже собранного столика и фиксатор).
Столик для аппаратуры Turnigy TGY-i6

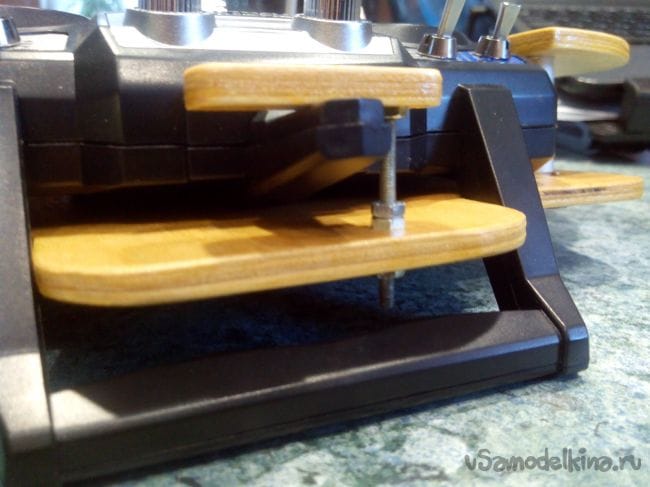

После высыхания лака вставляем аппаратуру в столик (своей нижней частью аппаратура немного заходит под верхнюю часть столика – это сделано специально, чтобы она не вываливалась) и закрепляем фиксатором.
Столик для аппаратуры Turnigy TGY-i6

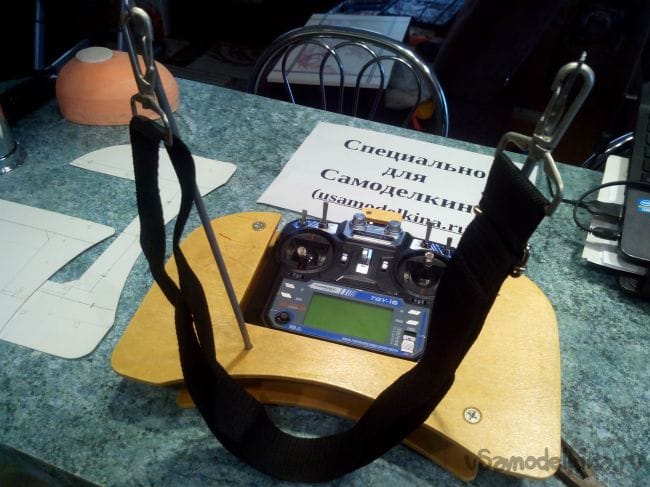

Вдеваем карабины ремешка в отверстия в стойках.
Столик для аппаратуры Turnigy TGY-i6

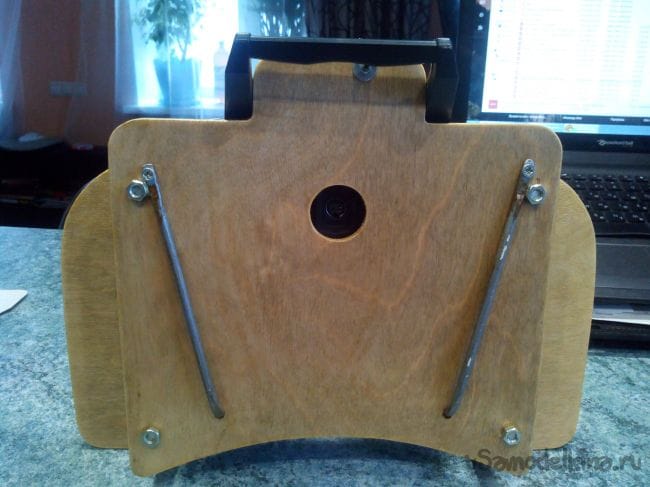

Вид на столик с аппаратурой снизу – доступ к тренерскому разъему есть.
Столик для аппаратуры Turnigy TGY-i6

Все, столик готов! Приятных полетов!
Столик для аппаратуры Turnigy TGY-i6

Если вид шляпок болтов под руками не нравится, можно сверху добавить накладки, обтянутые кожзамом, но я этого сознательно делать не стал - чтобы руки не потели.
