    Органайзер своими руками. Система хранения инструмента. Сделано без единого самореза (шурупа). 4 в 1


    Привет всем самодельщикам и простым зрителям сайта "В гостях у Самоделкина!"
    Надоело что инструменты постоянно разбросаны по всему столу?
    Хочется что бы инструмент всегда был под рукой? А денег на систему хранения нету.
    Покажу как я делал простой и компактный органайзер для инструмента.
    Приятного просмотра!

    В самом низу статьи есть видео, где загружаю инструментом этот органайзер!
    Ну как говориться, погнали!


    Давайте посмотрим видео изготовления самодельного органайзера:


    Материалы и инструменты используемые в производстве органайзера:
    МДФ стеновые панели (обрезки)
    Ламинат половой 7мм
    Мебельные ручки - 4 штуки
    Клей TYTAN HYDRO FIX
    Пистолет для герметика
    Шуруповёрт
    Свёрла
    Пила
    Наждачная бумага
    Струбцины
    Рулетка
    Карандаш
    Маркер
    Угольник



    Немного предыстории.
    В самом начале изготовления я хотел сделать небольшой органайзер
    только для паяльного и мелкого электронного инструмента.
    Но по ходу процесса органайзер стал обрастать новыми отсеками и отделениями,
    поэтому статья будет поделена на четыре этапа, от малого к итоговому органайзеру.

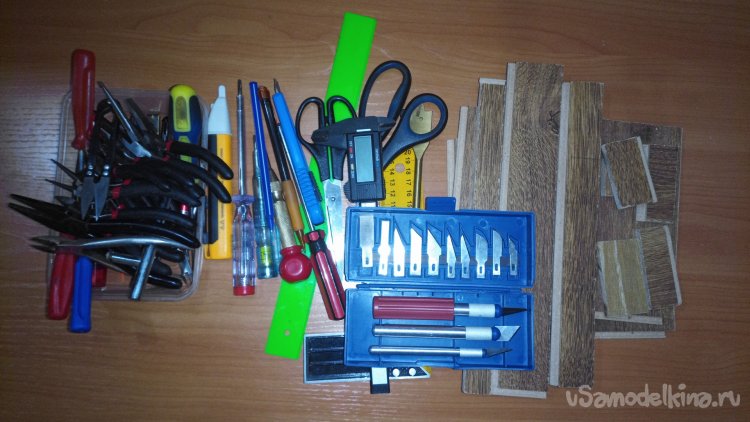

    Для начала собрал по сусекам весь мелкий инструмент.
    Образовался нехилый такой комплект.



    А ещё в этих коробках было немало инструмента,
    который тоже хотел обрести свой дом!

    Органайзер своими руками. Система хранения инструмента. Сделано без единого самореза (шурупа). 4 в 1


    Ну а теперь перейдём непосредственно к процессу:
    1 Часть. Мини органайзер (Версия 1.0)
    Валялись у меня без дела обрезки полового ламината в достаточном количестве.

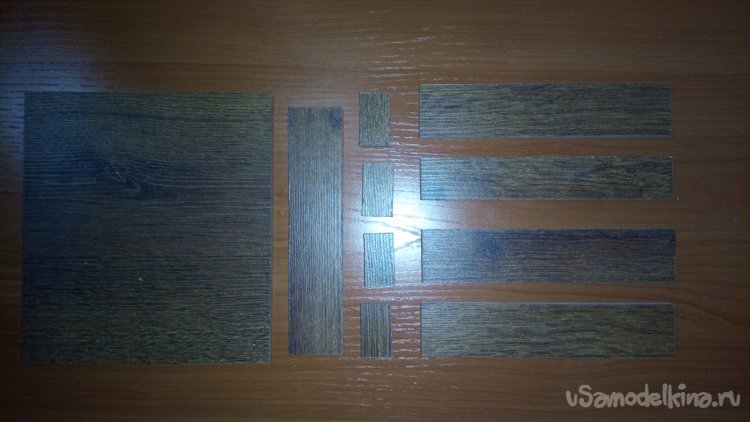

    Определившись с размерами органайзера, напилил его на детали.



    Спилил замковые части с торцов ламината и обработал наждачной бумагой.


    Кстати если кому нужны размеры, пишите в комментариях,
    обязательно отвечу и поделюсь всеми размерами.

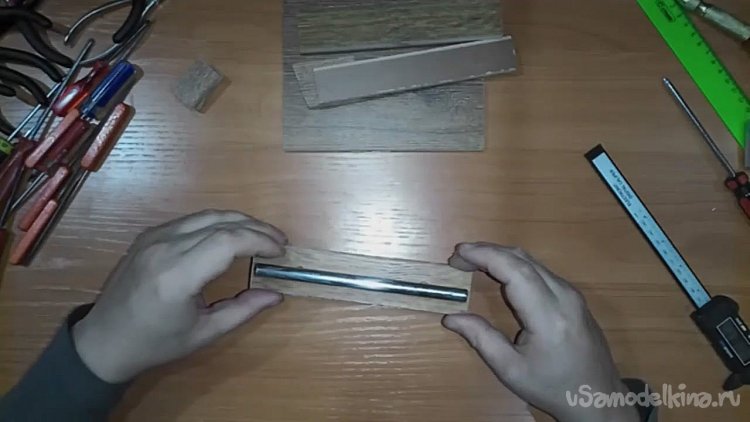

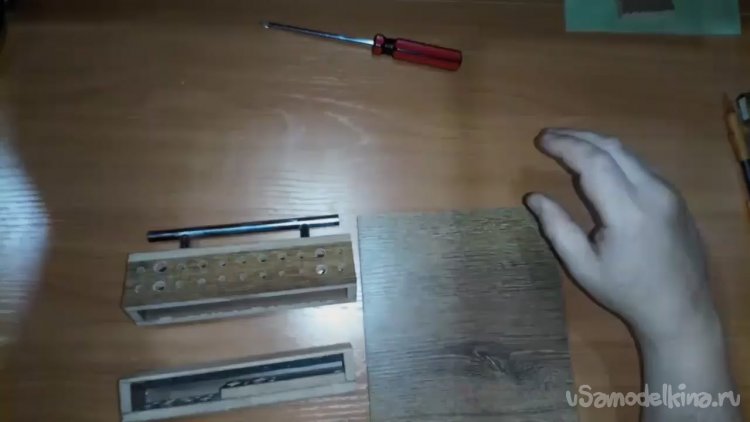

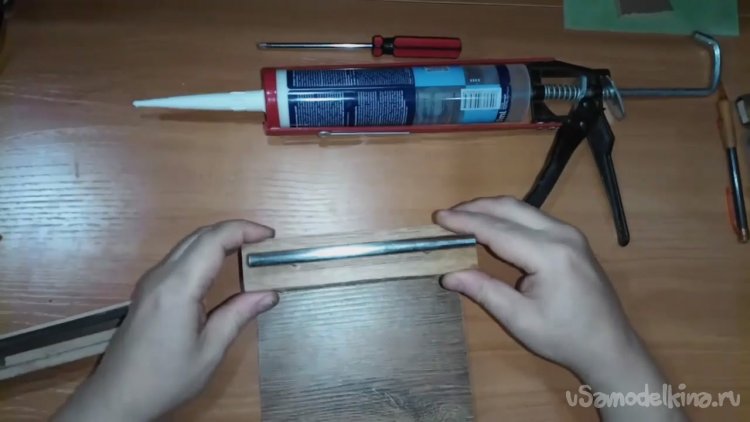

    Прикрутил мебельные ручки к детали
    Это для мелких плоскогубцев, кусачек и круглогубцев.

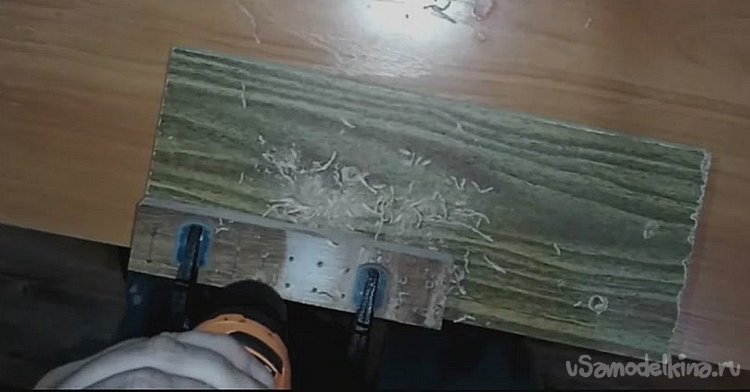

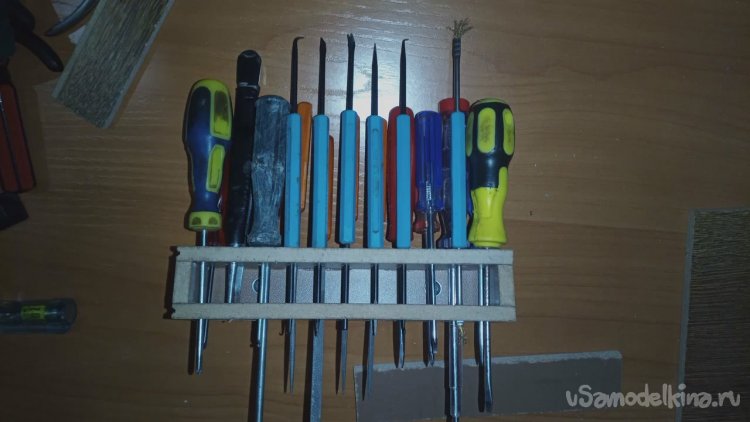

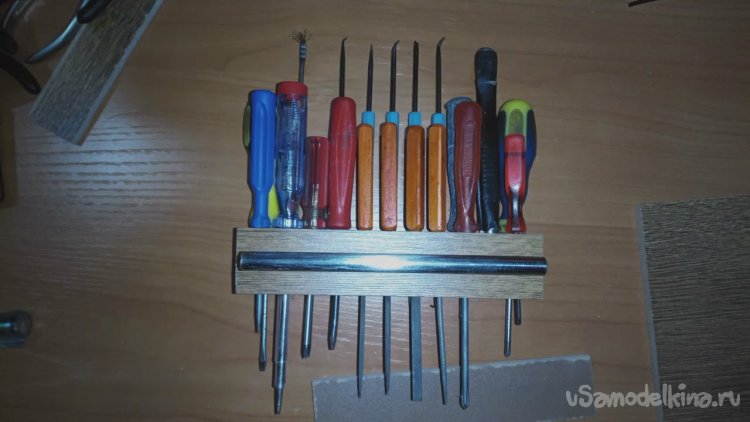

    Насверлил отверстий под разные отвёртки, шила и прочее.

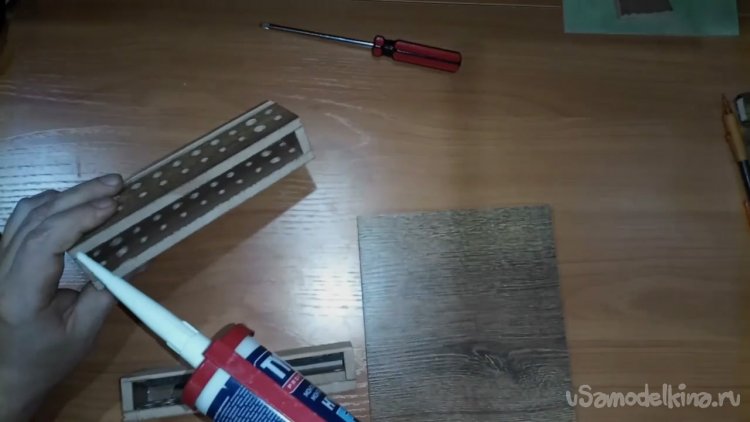

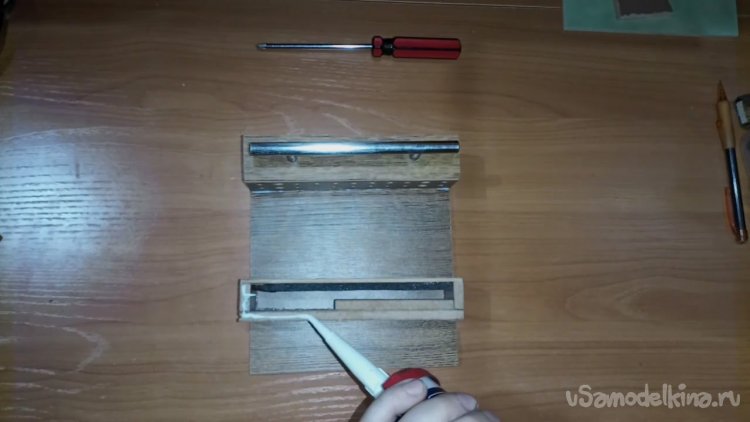

    Склеил эту часть органайзера клеем TYTAN HYDRO FIX.
    Как впрочем и весь органайзер. Немного участие принимал клей Момент Классик.






    Примерил инструмент, всё получилось чётко.
    Это была верхняя часть мини органайзера.




    Собираем вторую нижнюю часть нашей самоделки.
    На клей Момент Классик приклеиваем паралончик,
    это чтобы инструмент не гремел в органайзере.

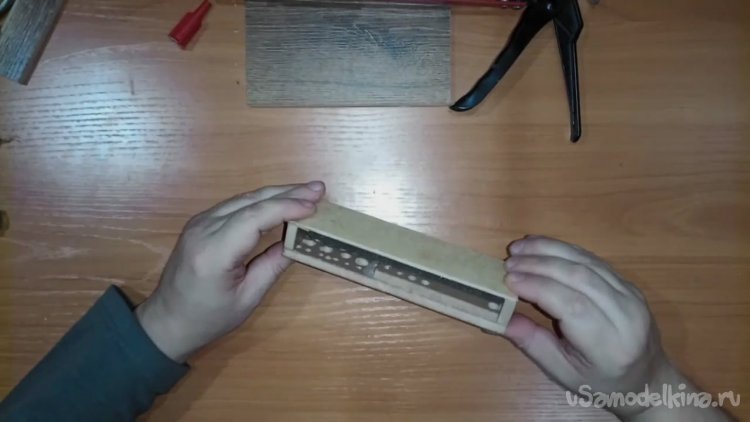

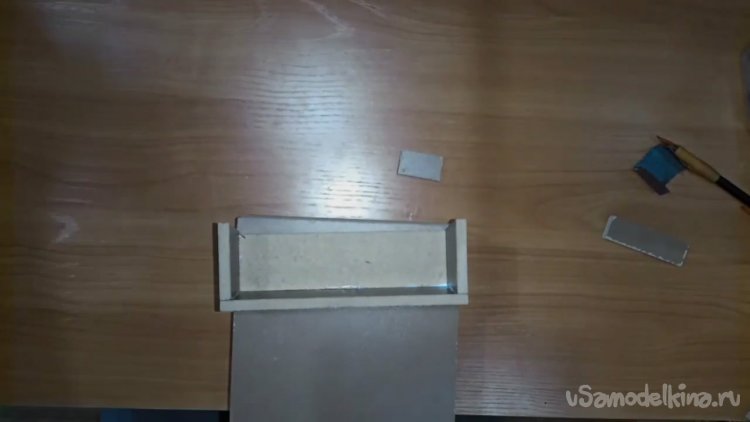

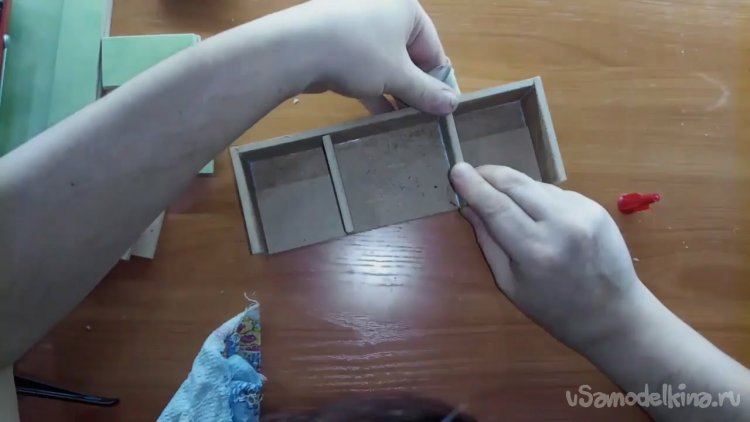

    Склеиваем воедино данную конструкцию.
    Это отделение для микро отвёрток и свёрел.




    Отделение готово!




    Берём верхний и нижний отдел и приклеиваем к основанию на TYTAN HYDRO FIX







    Склеиваем обратную нижнюю часть.




    Приклеиваем этот отсек к низу основания.

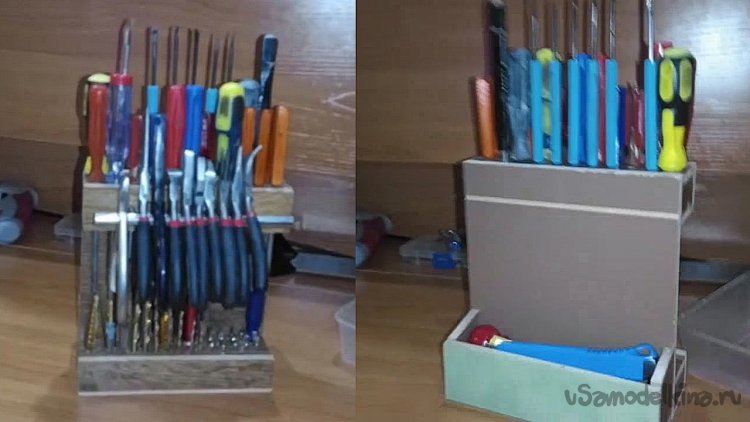

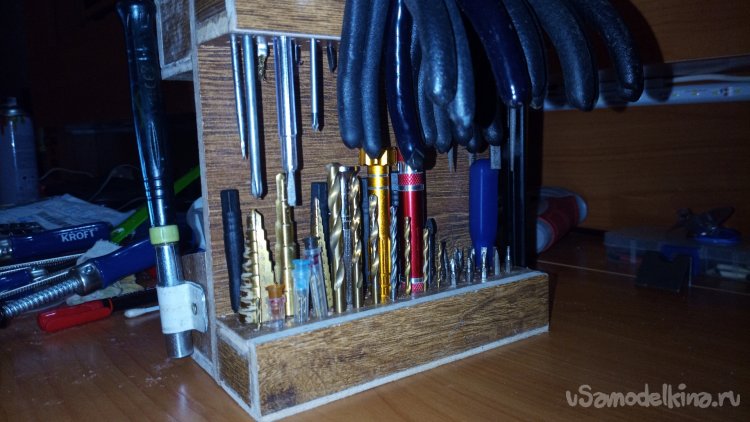

    На данном этапе вот такой получился органайзер. Неказист, не правда ли?
    Через какое-то время пользования задумал его увеличить.



    2 Часть. Мини органайзер плюс (Версия 2.0)

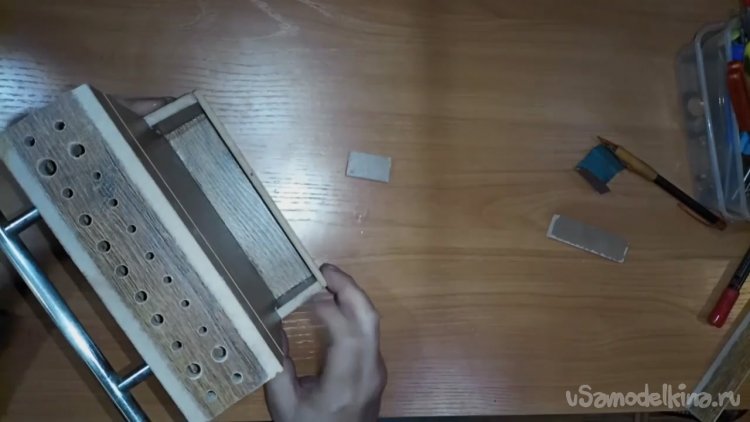

    Добавляем ещё один блок в верхнюю часть мини органайзера
    для паяльных жал и всяких паяльных приспособлений.
    Насверлил отверстий под каждый инструмент.

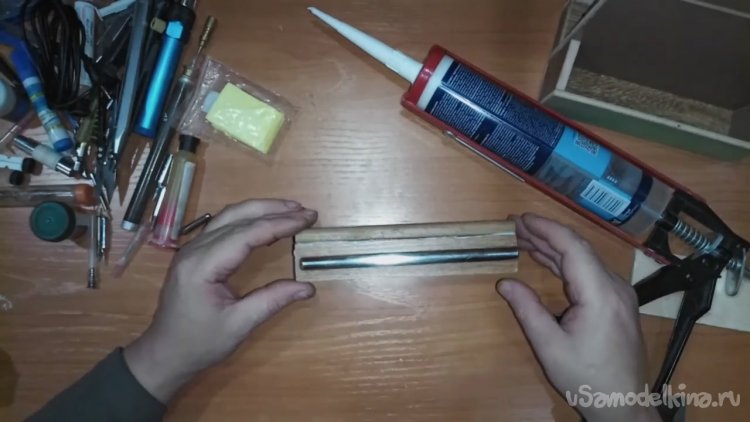

    Прикручиваем мебельную ручку, на ней будут храниться пинцеты.

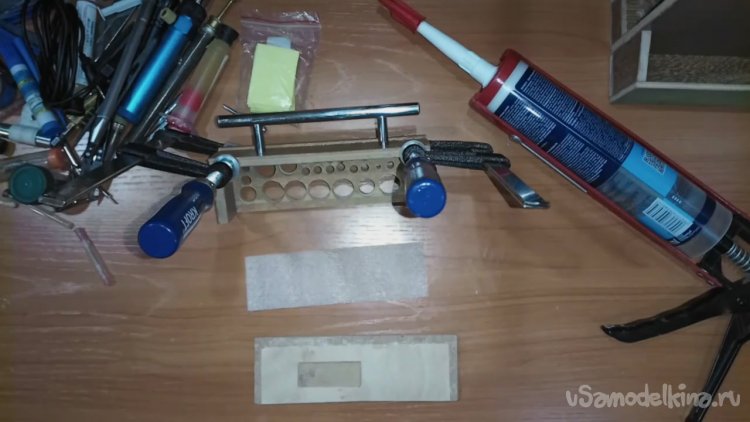

    Склеиваем этот блок клеем TYTAN HYDRO FIX.

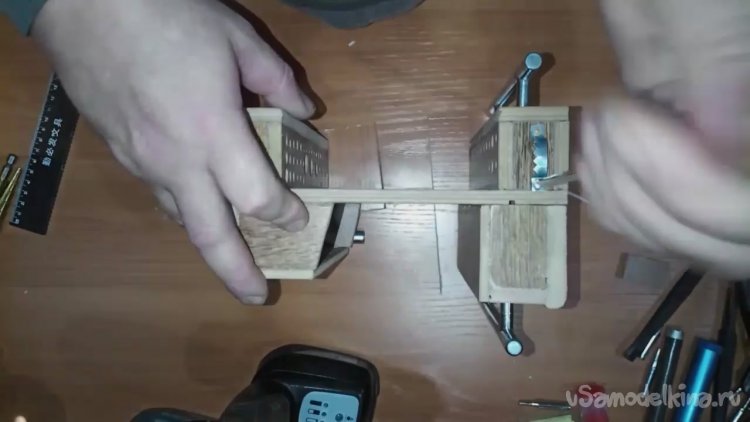

    Стягиваем струбцинами до полного высыхания.



    Приклеиваем заглушку на отверстия для паяльных жал.
    И склеиваем этот отдел воедино.



    Далее при помощи клея TYTAN HYDRO FIX приклеиваем
    данный отсек к основанию мини органайзера плюс!)




    Далее прикручиваем крепление для штангенциркуля и маленького ножика.
    Это металлическое крепление для подвеса картин.
    Но можно не заострять на нём внимание, в итоговом варианте его не будет!)




    Примеряем, смотрим как сидит. Идеально.

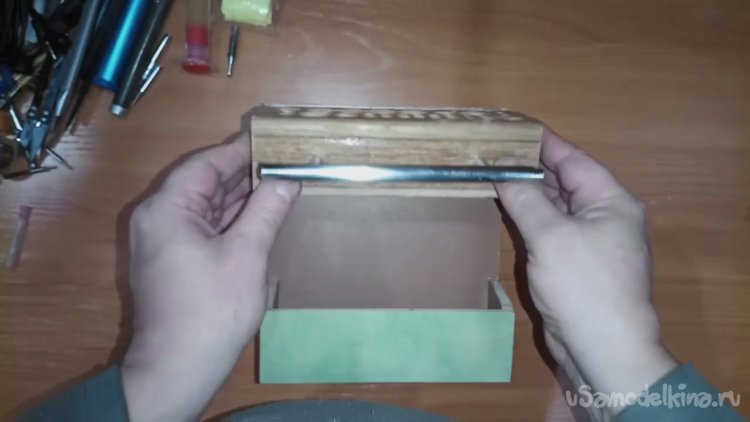

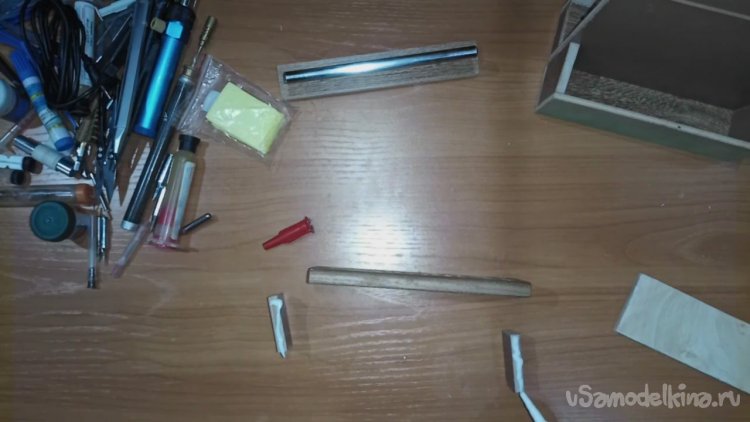

    С другой стороны мини органайзера плюс прикрутил крепление для юсб паяльника.
    Оно состоит из стальной трубки и полосы из мягкого металла от корпуса ПК

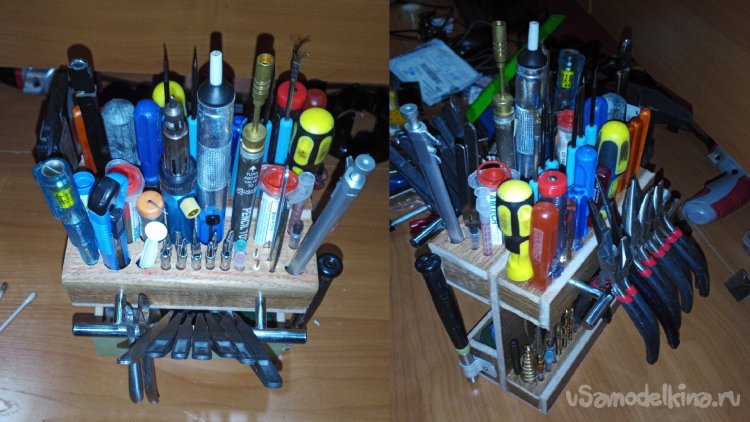

    Ну вот и всё со вторым вариантом!
    Выглядит это так, но ещё остался мелкий инструмент.
    Значит будем расширяться дальше!)






    3 Часть. Мини органайзер (Версия 3.0)

    На данном этапе добавил ещё один отдел с выдвижным ящиком.
    И два маленьких отсека по бокам.

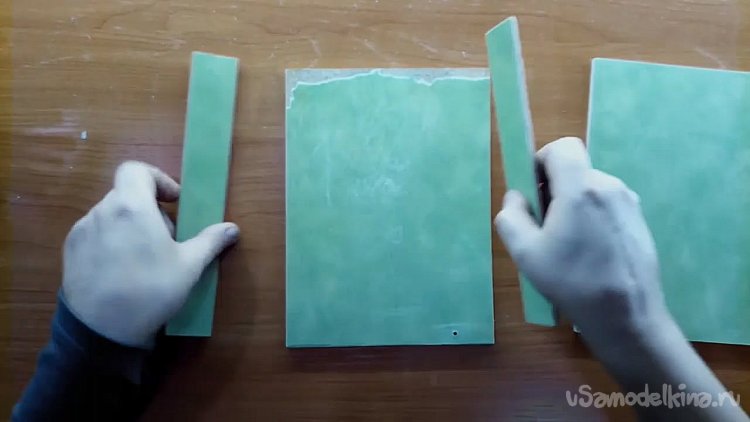

    Напилил детали из стеновой панели МДФ (их ещё называют ХДМ)



    В этом отделе будут храниться маркеры.

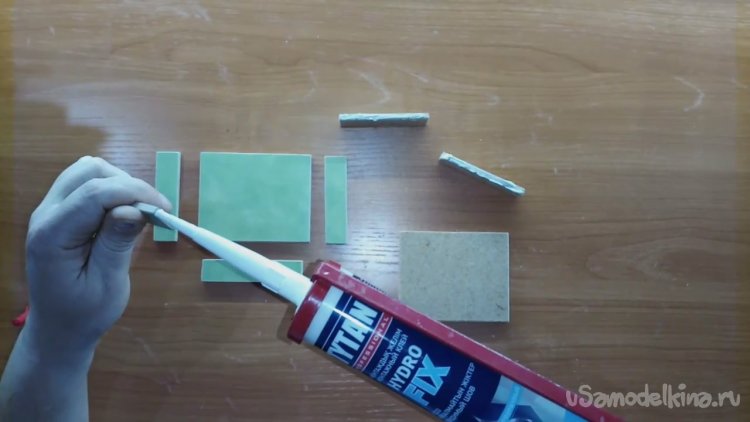

    Клеил корпус на небезызвестный клей.

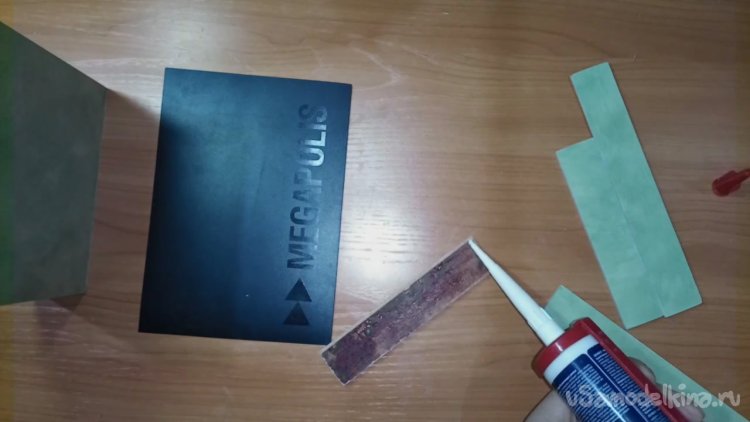

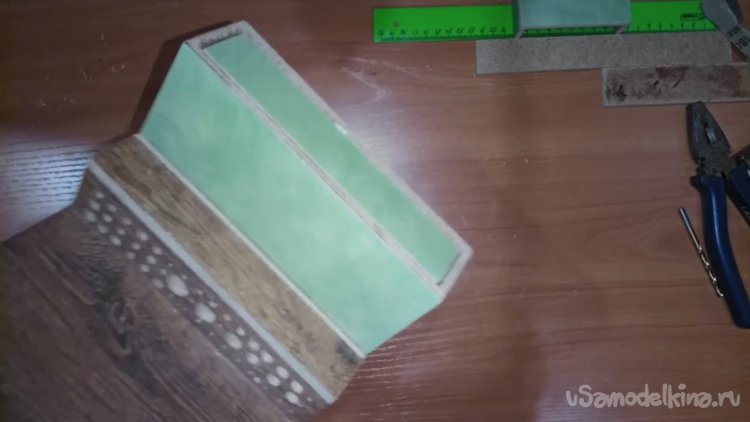

    На очереди выдвижной ящик, дно ящика из пластиковой папки.

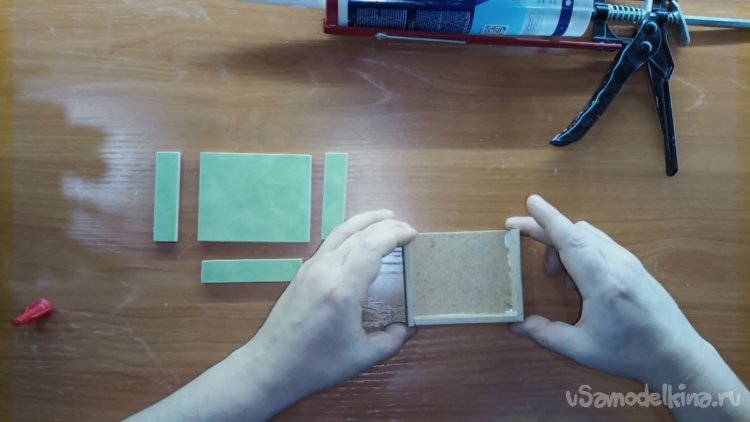

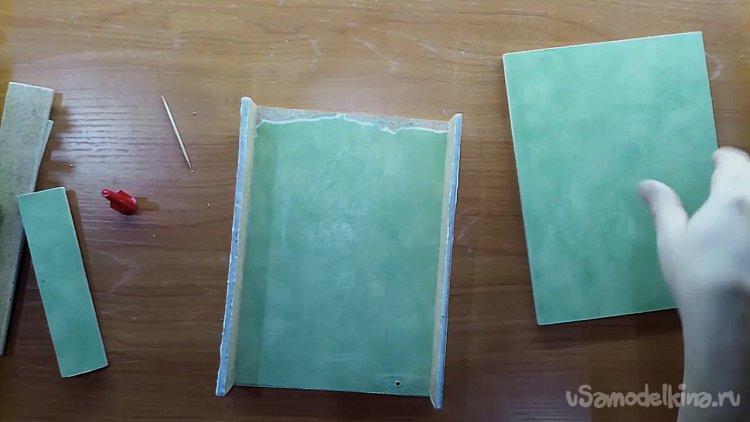

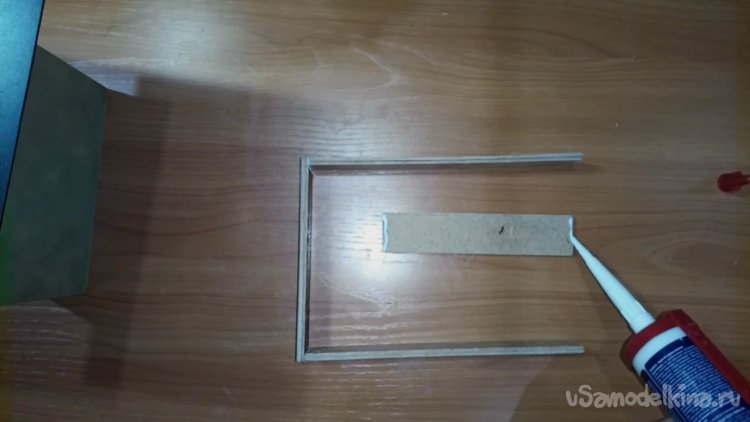

    Склеиваем корпус ящика для маркеров.




    Под дно сделал пазы в корпусе ящика,
    чтобы дно было заподлицо. Вклеиваем и ждём пока высохнет.

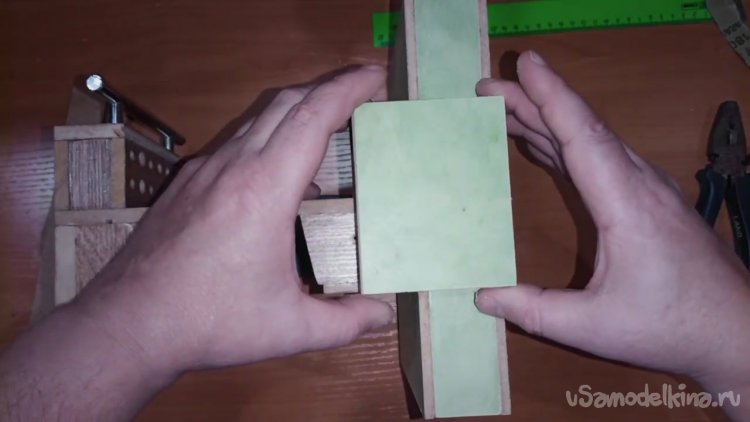

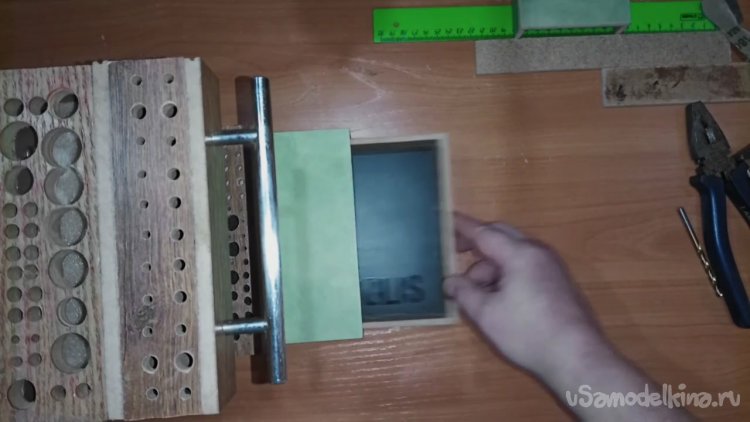

    Проверяем, подходит ли по размеру. Тютелька в тютельку!

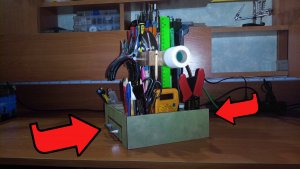

    Отсек с выдвижным ящиком готов.



    Теперь надо приклеить этот отсек к мини органайзеру плюс!)

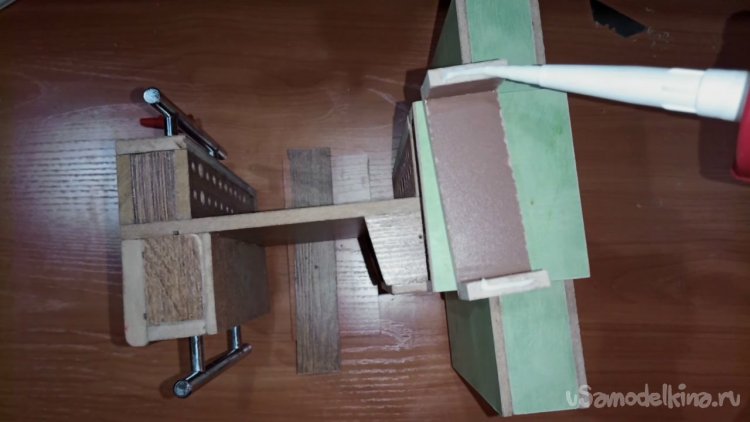

    Зашкурил наждачной бумагой участок примыкания и намазал клеем.

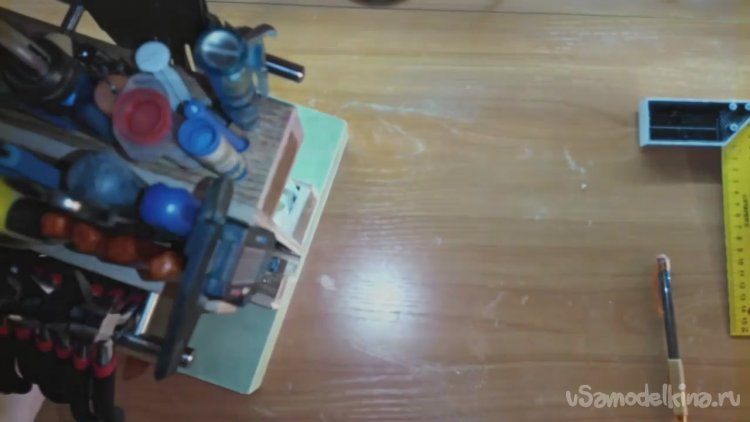

    Поставил сверху заряженный органайзер, что бы всё наверняка приклеилось.




    Далее сделал фиксатор для выдвижного ящика из неодимовых магнитиков.
    Просверлил под магниты насквозь корпус, сам ящик не сверлил насквозь, а только сделал углубление на толщину магнитов.




    Вклеил магнитики с двух сторон, в корпус и в ящик.




    Ну и конечно проверил как держат магниты.
    И главное при вклейке магнитов не перепутать полярность!



    Магниты держать отлично, даже при перевёртывании ящик не вылетает.

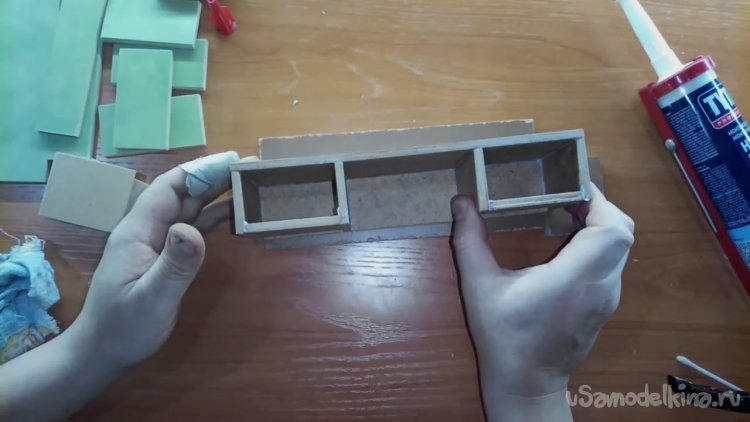

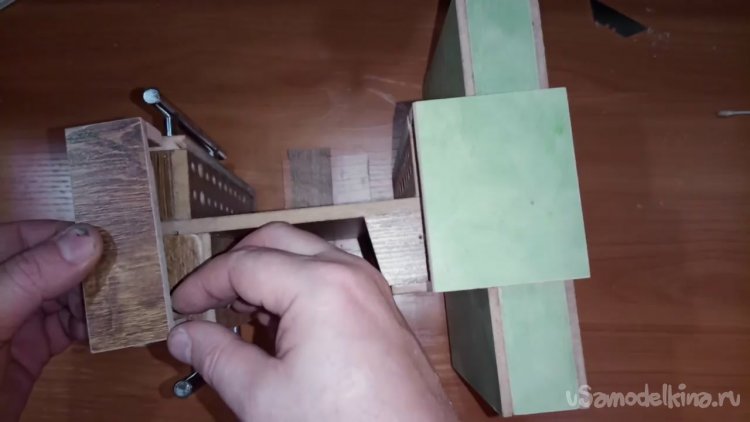

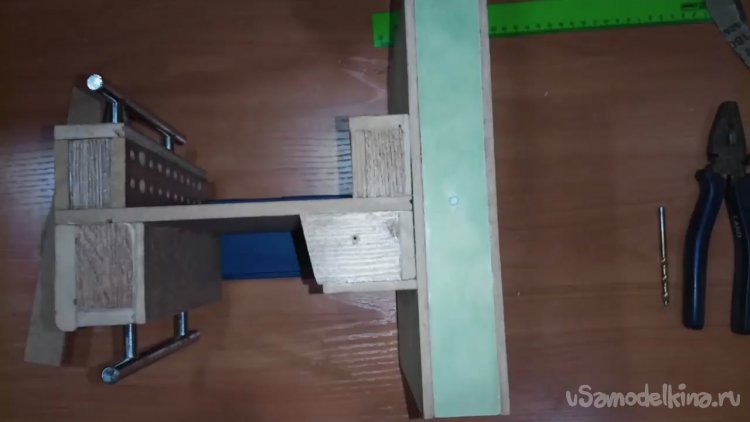

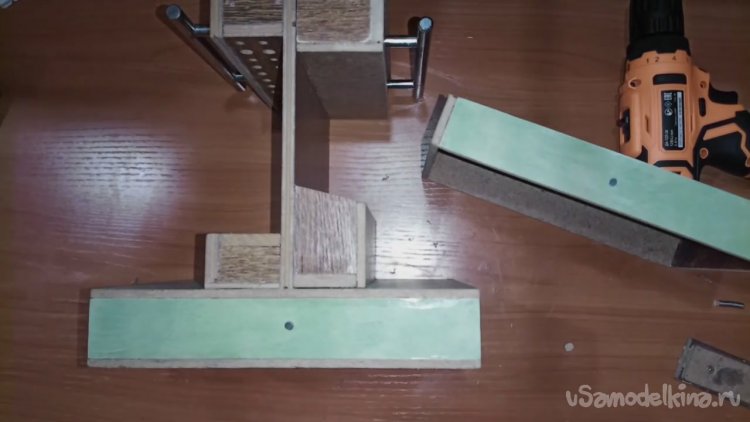

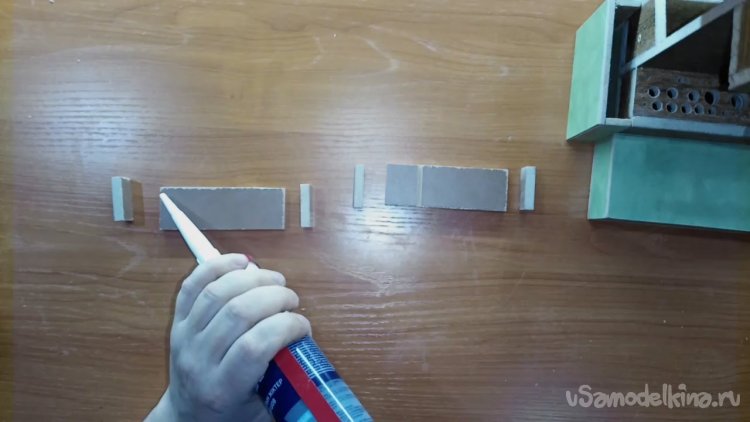

    Пришёл черёд боковым коробам.

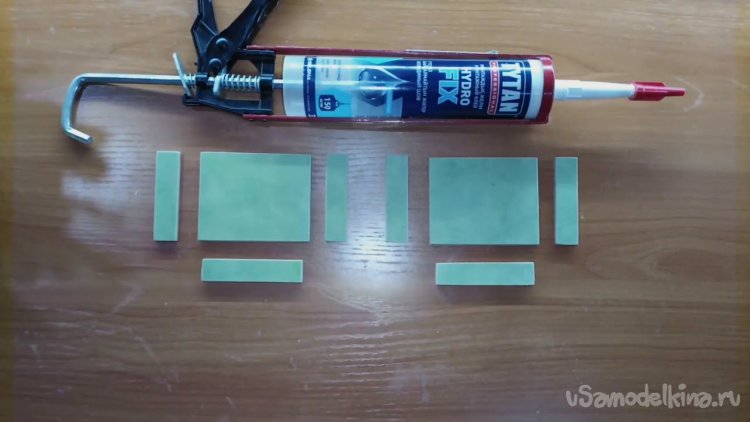

    Выпилил детали из того же МДФ (ХДМ)



    Склеил клеем TYTAN HYDRO FIX.




    Ну и приклеил к самому органайзеру 3.0 smile

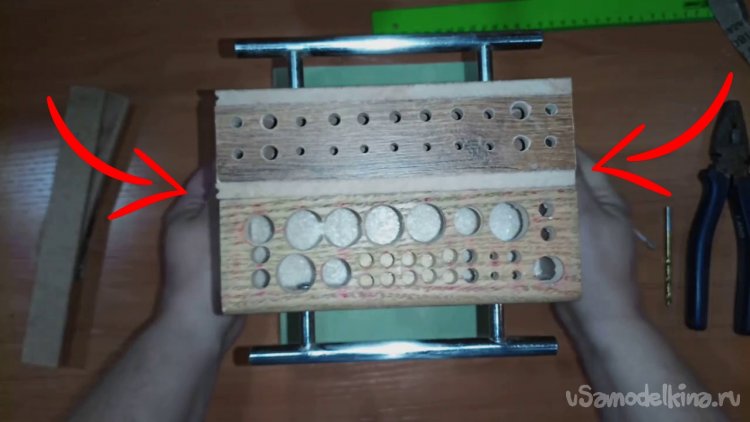

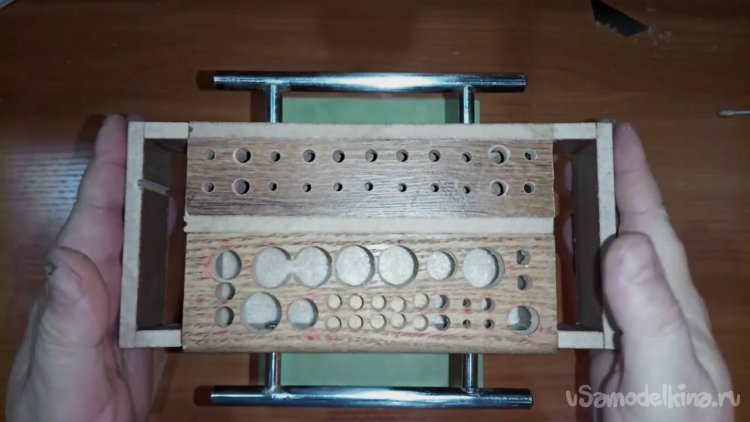

    Далее решил расширить общую вместимость за счёт проушин сверху по бокам.



    Ну и как обычно по старому сценарию:

    Намазал.



    Склеил.



    Приклеил.

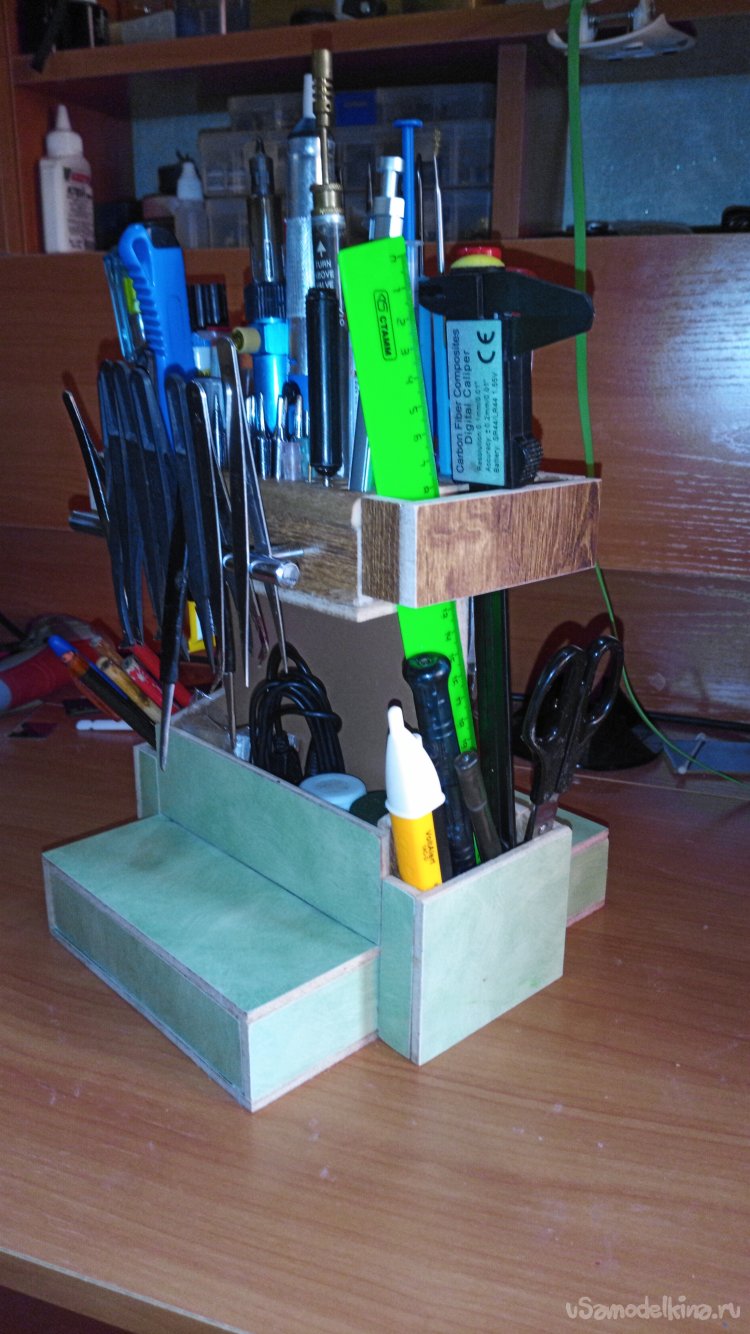

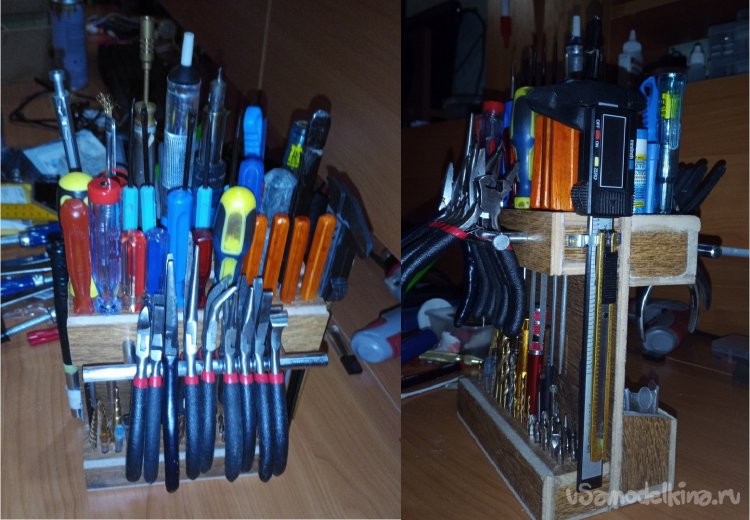

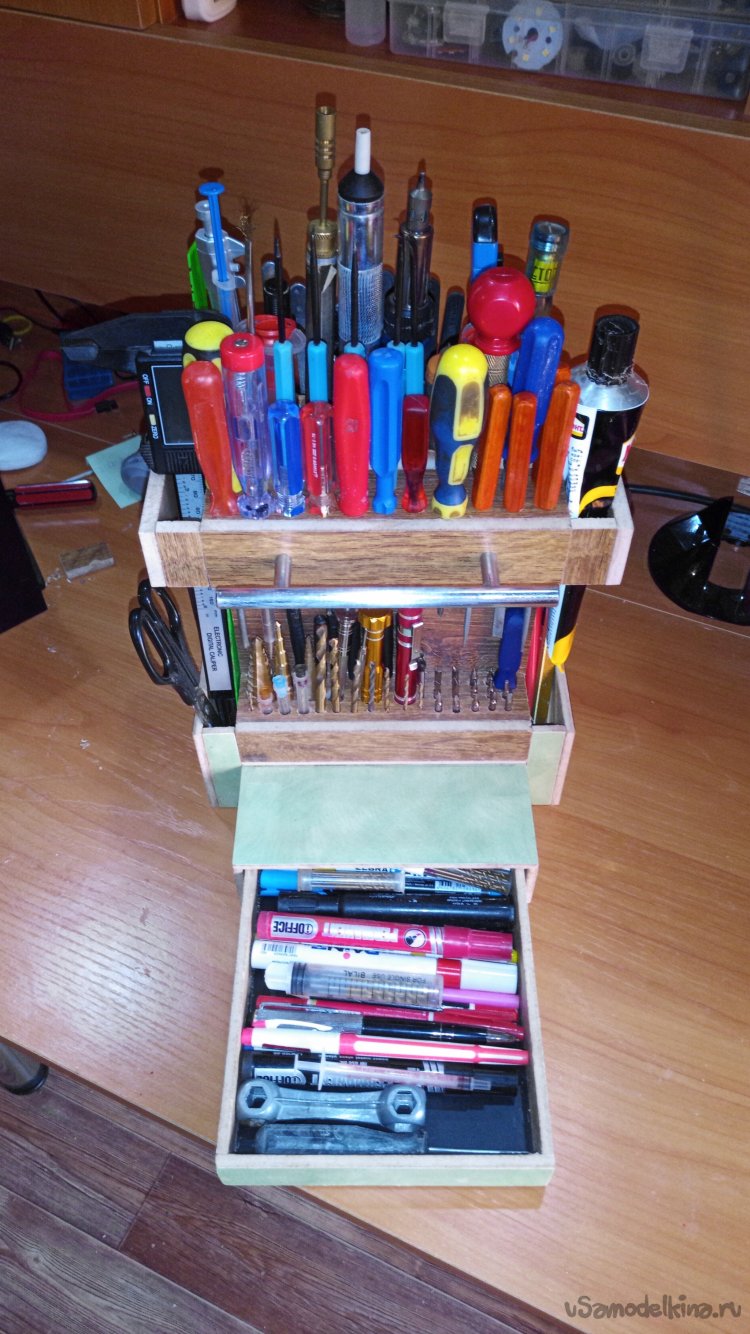

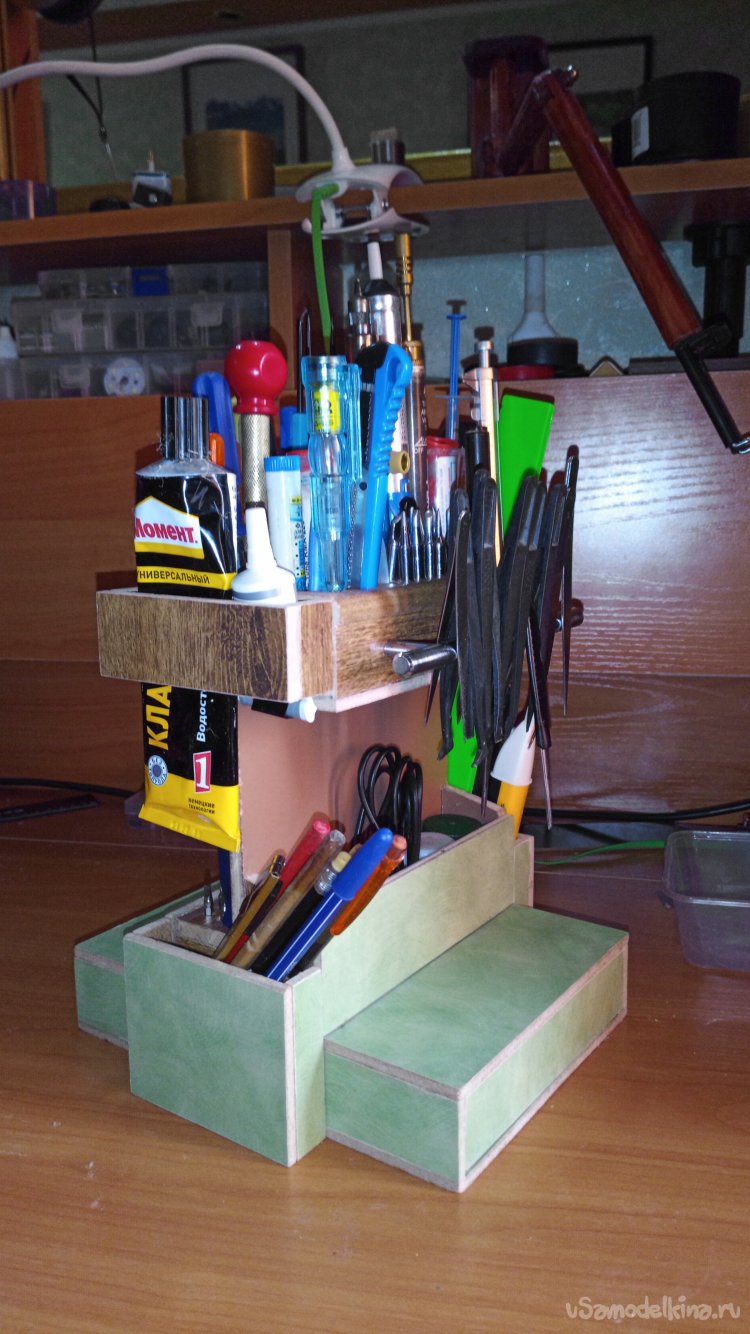

    Ну вот и результат! Хоть и не окончательный, но уже радует и инструмент весь (почти) на местах.





    4 Часть. Заключительная. Супер Органайзер (Версия 4.0)

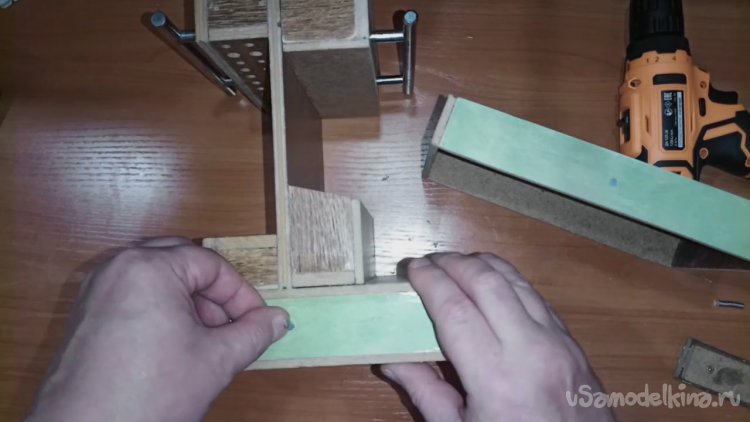

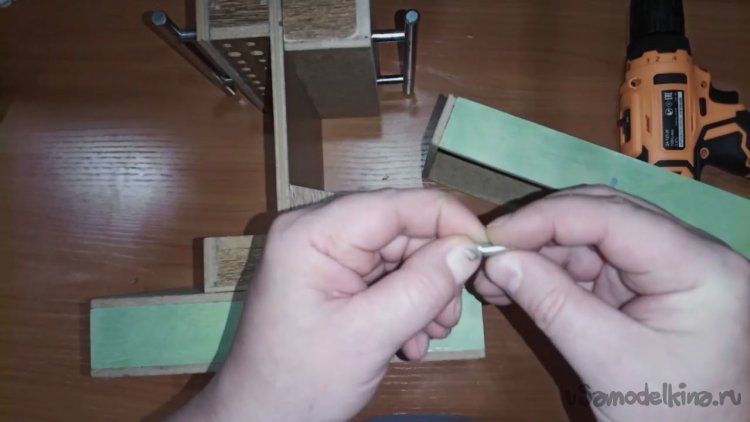

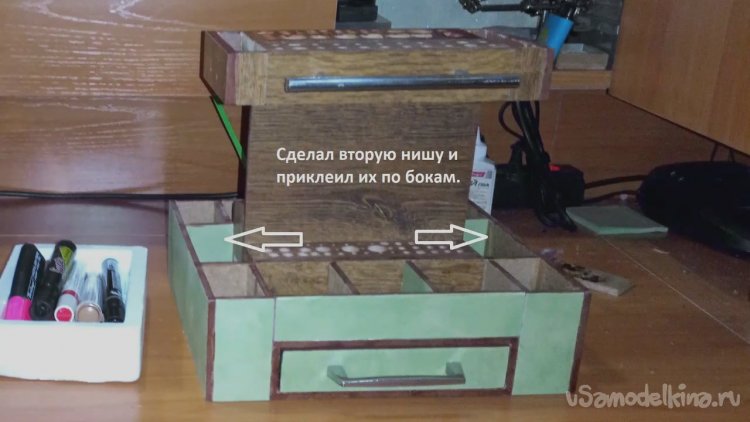

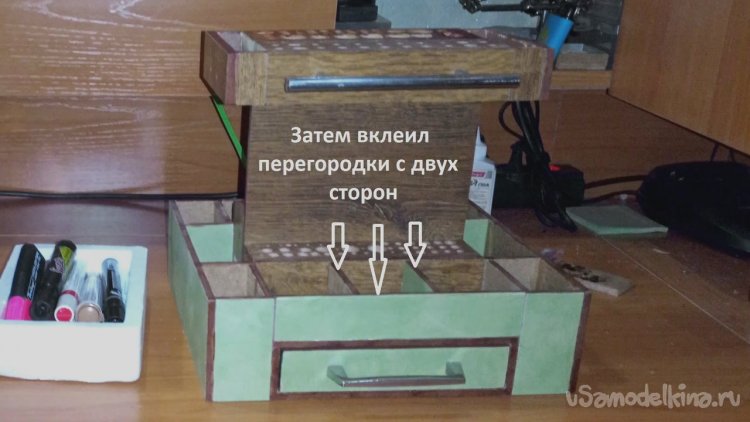

    В общем я не успокоился и сделал ещё отсеков для канцелярских инструментов и отсеки для всякой мелочи.

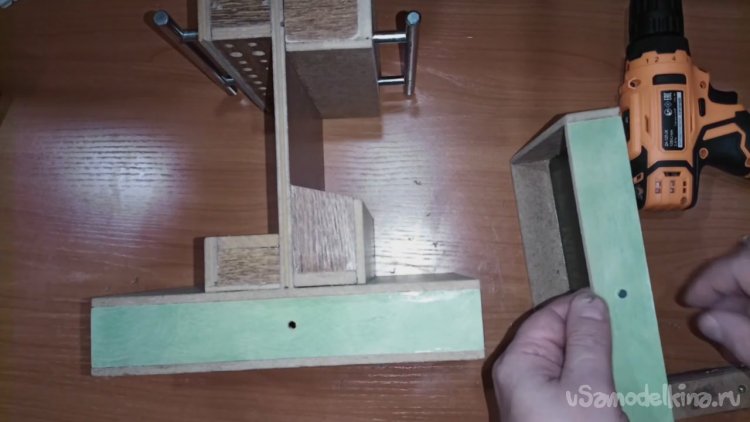

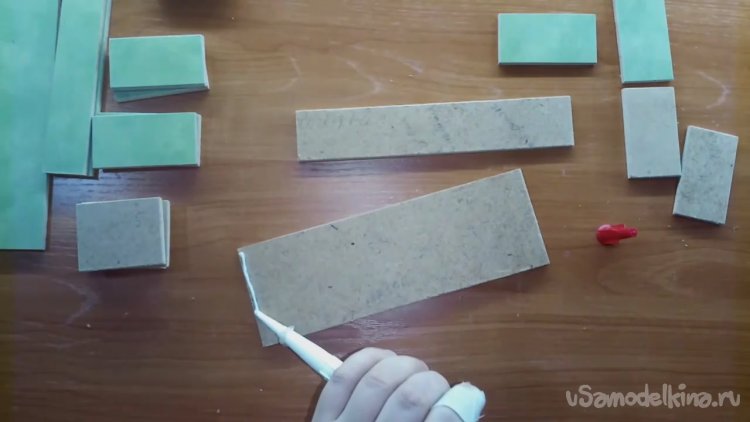

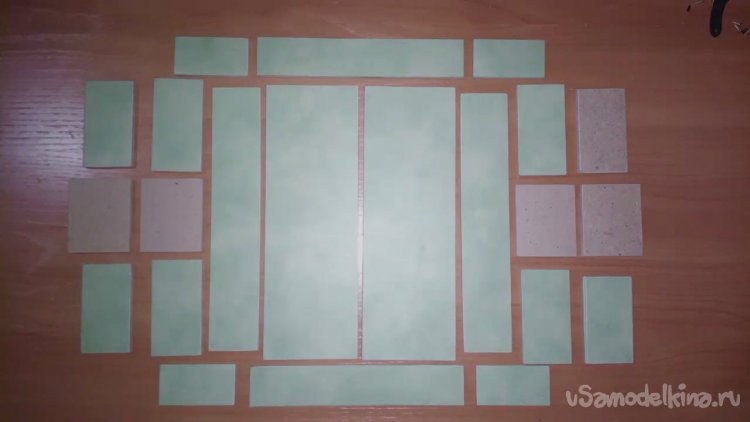

    Напилил детали из стеновой панели МДФ (их ещё называют ХДМ)

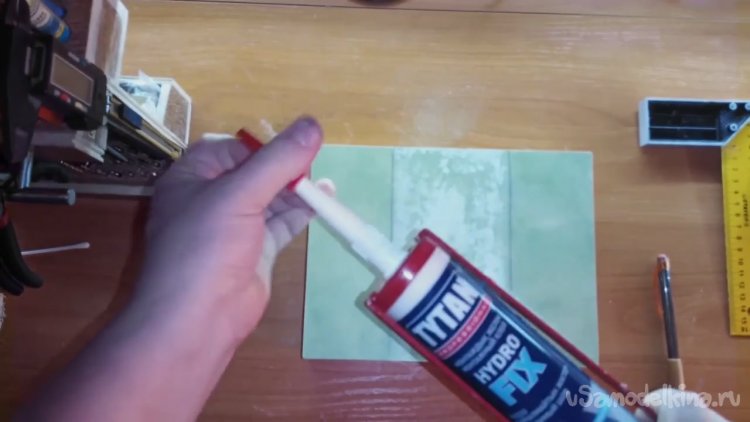

    Промазал клеем TYTAN HYDRO FIX.
    Отличный клей я вам скажу!
    Этот органайзер уже больше 2 лет служит и хоть бы хны ya_za



    Собрал все отсеки.




    Так как плёнка в фотоаппарате закончилась pleasantry

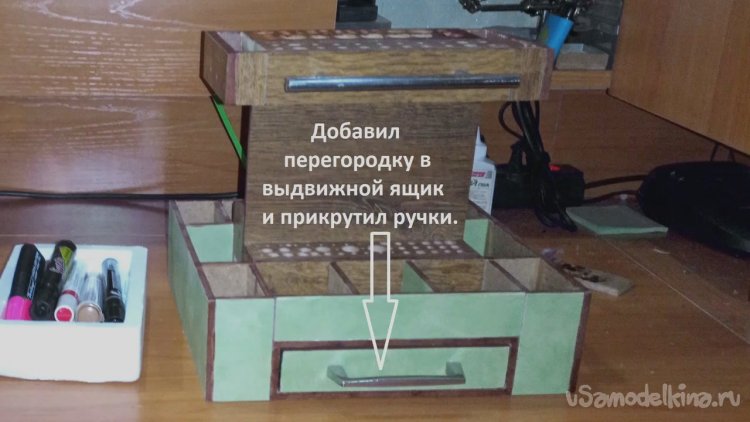

    Расписал на фото все окончательные действия.

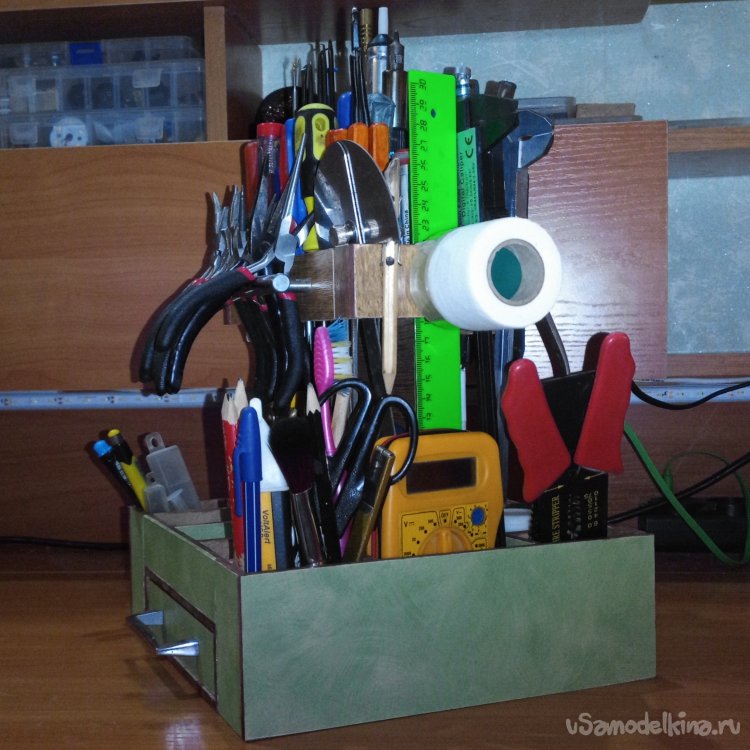

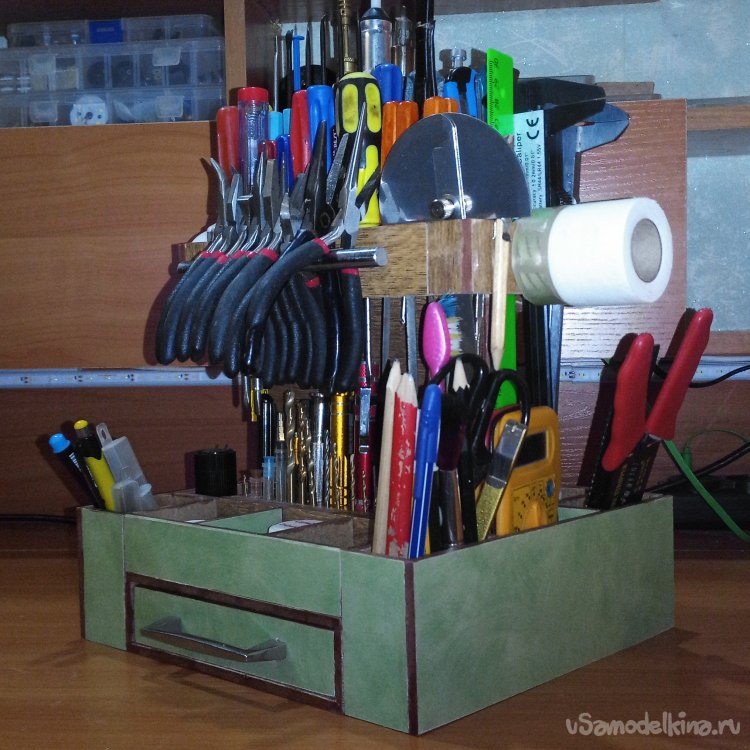

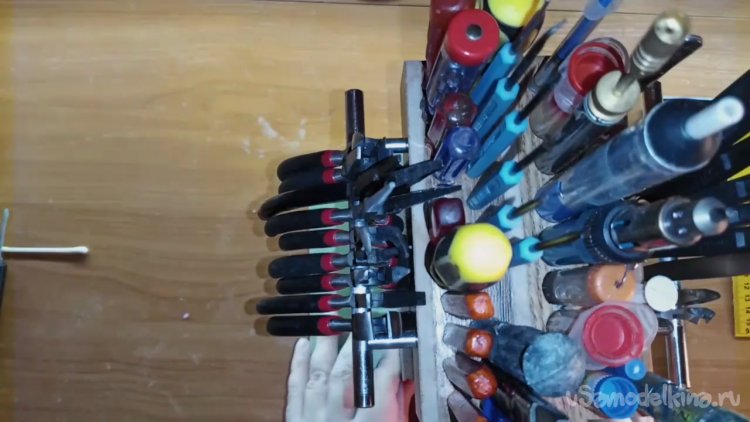

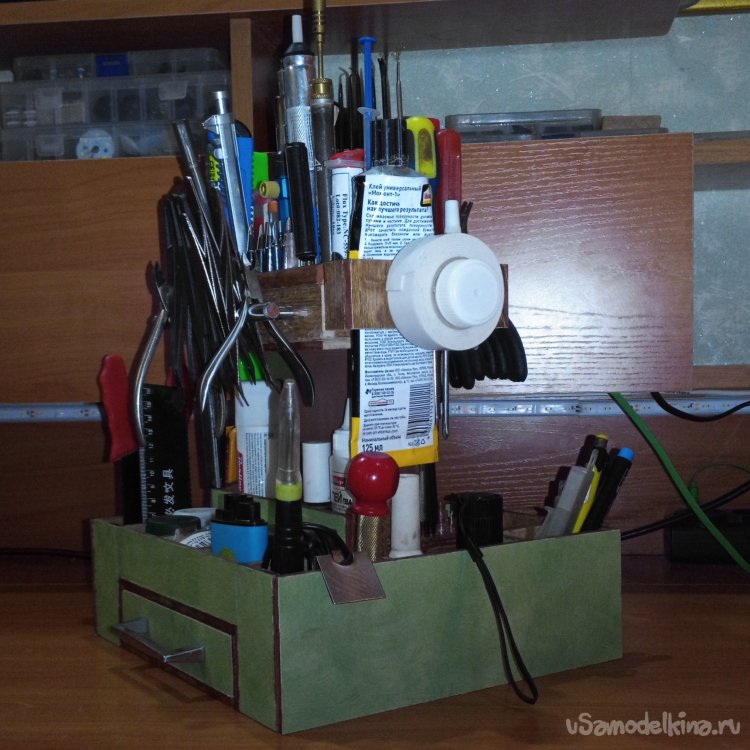

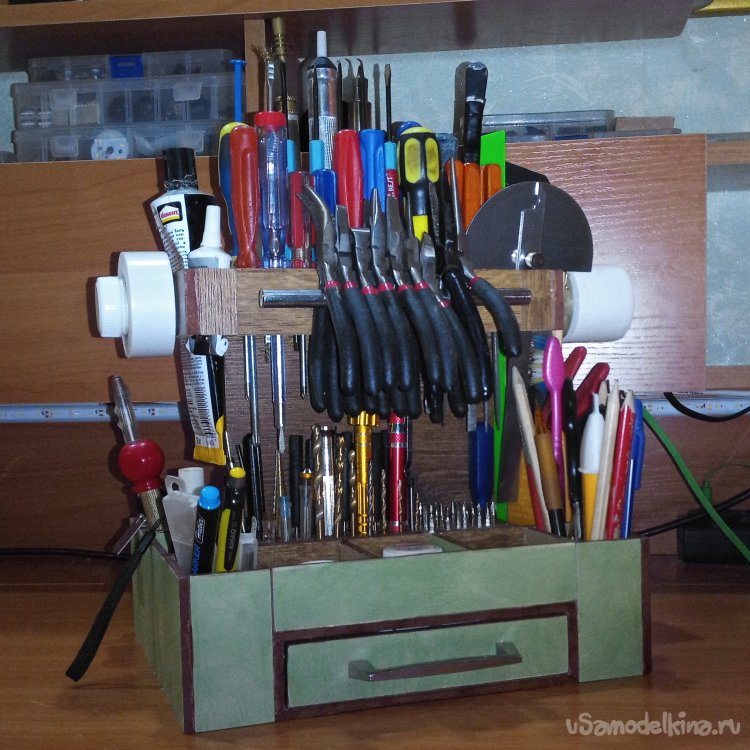

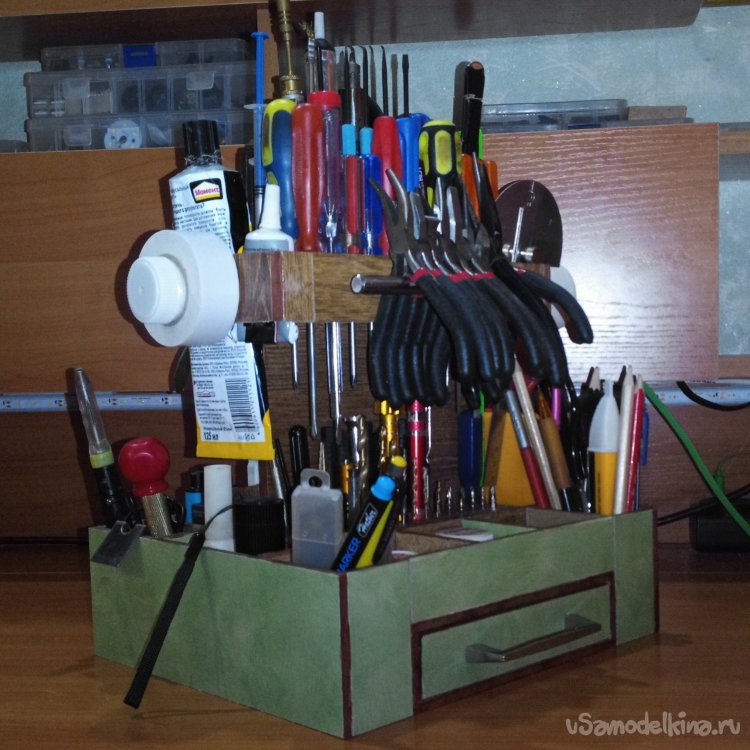

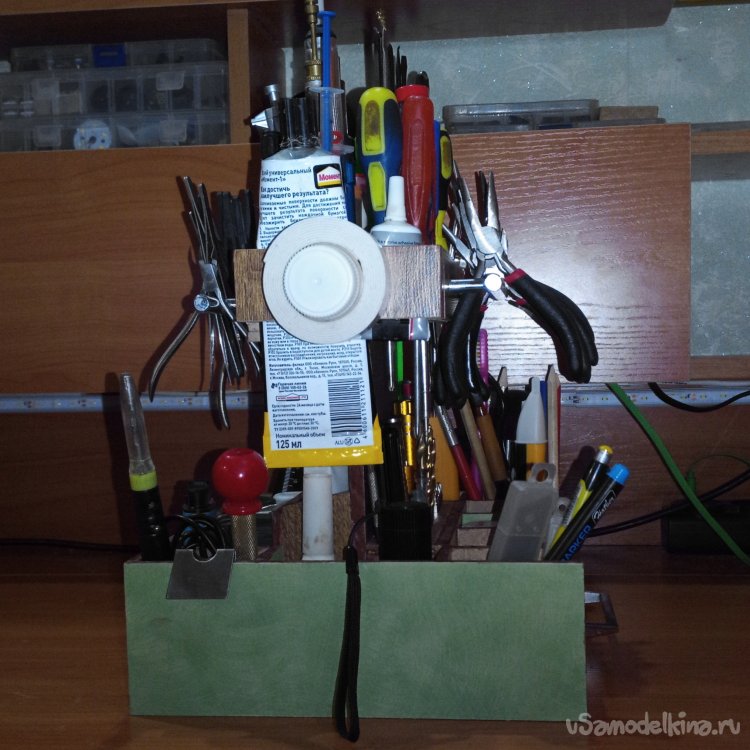

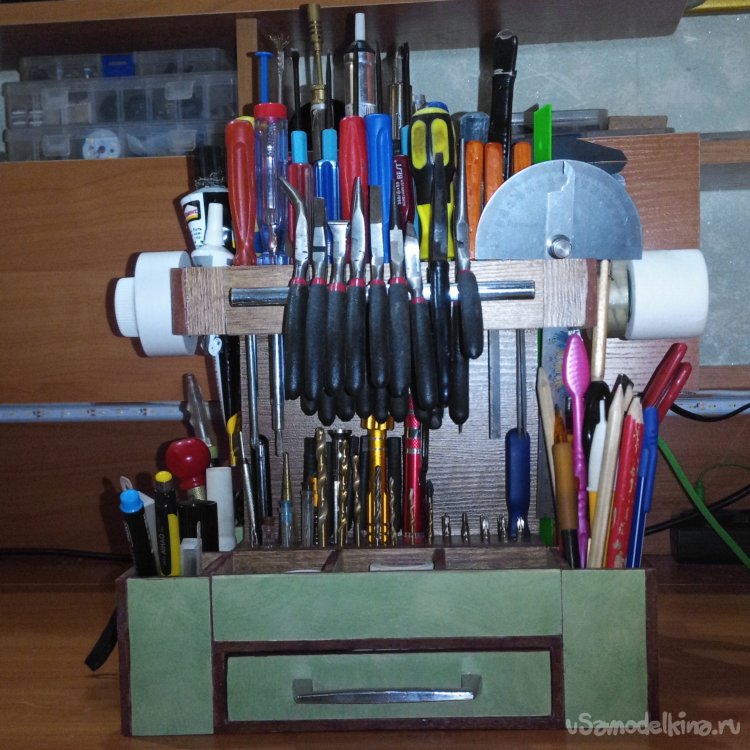

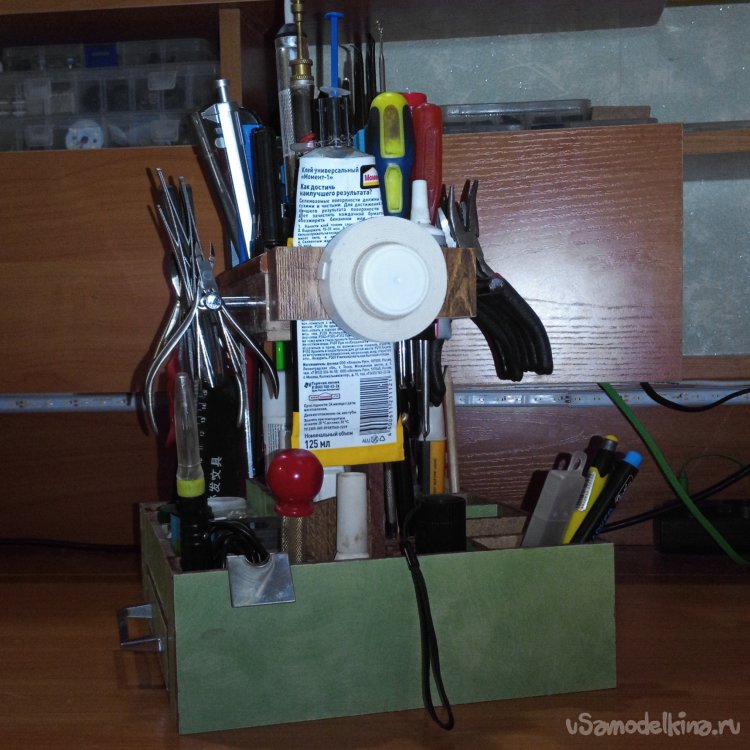

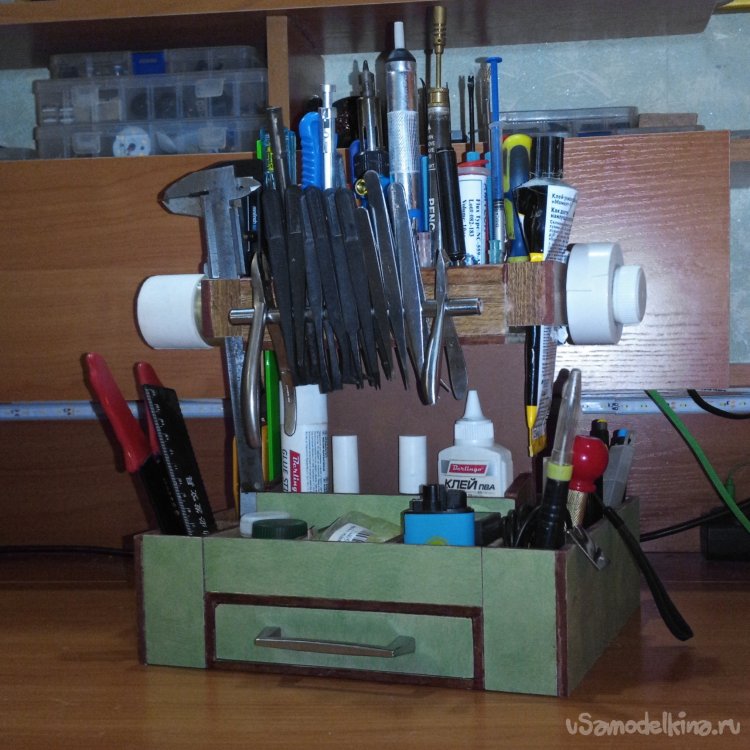

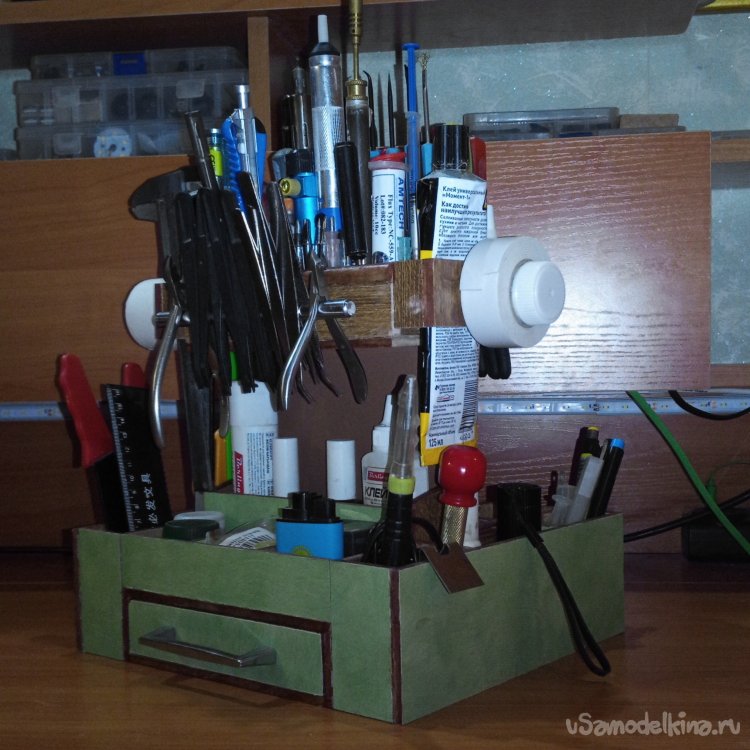

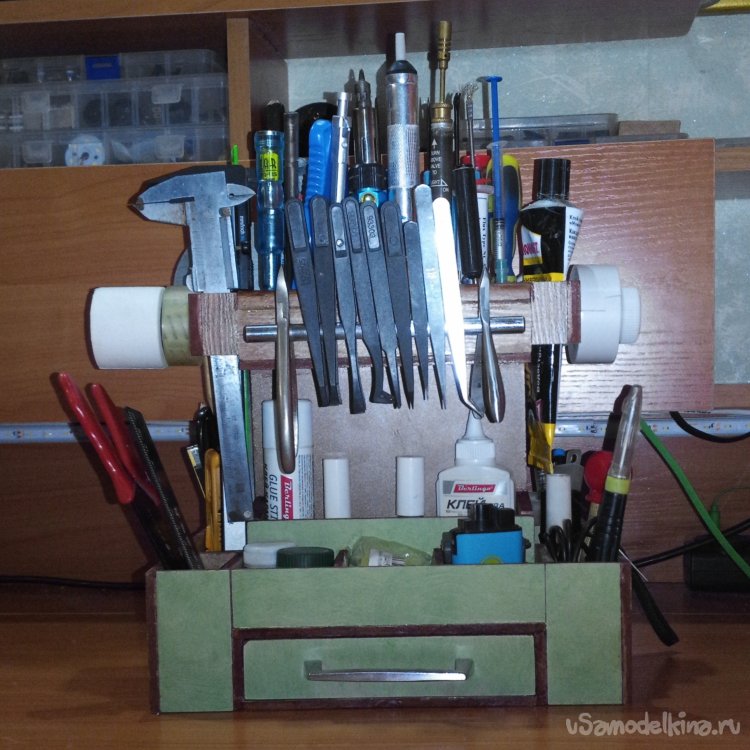

    Напоследок куча фоток итогового результата
    в полном укомплектовании!














    А вот увлекательное видео,
    где загружаю инструментом этот органайзер!



    Уф! Ну вот и закончилась моя статья!
    Всем кто смог дочитать, досмотреть +100500 в карму!

    Огромное спасибо за внимание!
    И заходите в гости почаще, может что интересное увидите!



    Данная статья не является плагиатом, автор этой статьи я и никто больше,
    все материалы и действия в видео и на фото являются моей собственностью и уникальны в своём роде.
    Разрешается использовать эту статью только со ссылкой на первоисточник:
    Видео на YouTube
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Органайзер

    Запуск газовой горелки на парах бензина

    Отличное цветовое решение столика для передатчика

    7.1
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.1
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.1
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 7.11 из 10 (голосов: 25 / История оценок)

    Добавить комментарий

    7 комментариев
    Ники DMNMD

    остаётся придумать крутилку, чтобы не ёрзала по столу!

    в процессе работы задолбаешься её крутить, сила трения всё-таки не малая будет!

    как по мне, так лучше сделать другой вариант органайзера, что-то вроде тумбочки, распахиваются дверки и всё в свободном доступе, и ничего крутить не надо.

    конечно автору виднее, всё зависит от пространства мастерской, но как по мне не лучший вариант, такой органайзер годен для не частых работ, где редко будешь его ворочать.

    сборка сомнительная, клей клеем, но рано или поздно найдётся слабое место и всё это рассыпется по полу ровным слоем. есть в магазах тонкие шурупы (жёлтые или белые, последними прикручивают ал.пороги стыковочные к полу), я бы ими прокрутилбы в слабых местах.

    для таких девайсов желательно использовать фанеру минимум 6мм. в неё можно закрутить шуруп, или склеить на шканты, или сделать шип паз (если не ошибаюсь, кажется так называется).

    моя оценка 50/50. задумка хорошая, но всегда будет это НО...

    спасибо за статью! было интересно!

    Alex K. DIY Автор
    sergeyp,


    ....чтобы инструмент оставался всегда чистым..

    Я так борюсь с пылью: беру свой мини компрессор и сдуваю пистолетом для продувки, а про лёгкий чехол надо подумать, идея хорошая!

    ...ручка для переноски не помешала бы также, хотя..


    Насчёт переноски: я его перемещаю за ручки от выдвижного ящика, мне так удобней, хоть при этом и задействованы две руки.

    P.S.: Да машинка просто шикарная, у моей бабушки такая, она до сих пор работает как часики, главное не забывать смазывать)))


    Alex K. DIY
    sergeyp
    Цитата: Alex K. DIY
    Если честно была идея чехла из мдф


       Не, не! Что нить лёгкое, чуть покрепче полиэтиленового пакета - прозрачная упаковка от какой нибудь куклы Барби подошла бы... Это ведь для защиты только от пыли, чтобы инструмент оставался всегда чистым.. Но это imxo только моё мнение, ручка для переноски не помешала бы также, хотя.. х.б. :)))

       P.s. Машинка один в один как у моей - от её матери досталась в наследство - умели же раньше делать вещи - на века... :)))

    Alex K. DIY Автор
    sergeyp,


    не помешал бы кой- нить лёгкий чехол..

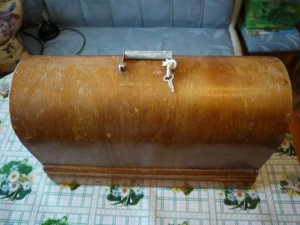

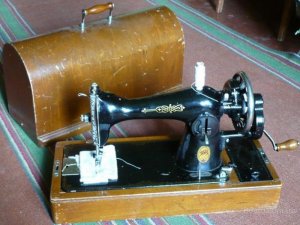

    Если честно была идея чехла из мдф, но по факту получился бы чехол по размерам больше самого органайзера. Что-то вроде по типу швейной советской машинки.... если конечно понял о чём я!)
