    Приспособление для спусков ножа болгаркой


    Здравствуйте совсем недавно я переделал свой гриндер под 600 ленту ее найти было не проблема на днях поехал в город на закуп расходников и нужной ленты я не нашел. Приехал домой, заказал с России ждать до 8 дней, а время поджимает нужно как то решать проблему. Когда я только начинал свое хобби я делал приспособление для шлифовки и выведения спусков потом собрал шлиф станок и приспособление отдал другу. Немного подумал и решил собрать такую же, но немного по другому. Тем более это вполне рабочая штука да и мне она нужна временно пока лента идет. Размеров никаких нет все походу работы. Нашел время и пошел в кузню.

    Понадобится инструмент
    1. Дрель
    2. Болгарка
    3. Лепестковый круг
    4. сварка
    5. Слесарские мелочи

    Материалы
    1. Куча проф трубы разного диаметра
    2. Болты, гайки, уголки

    Сборка

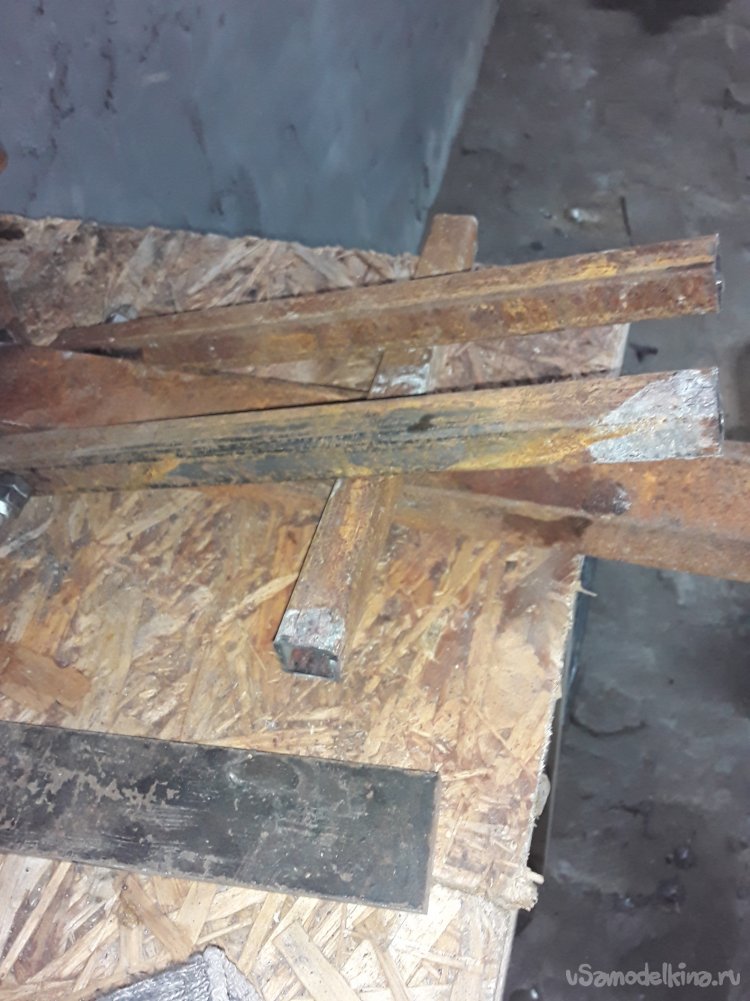

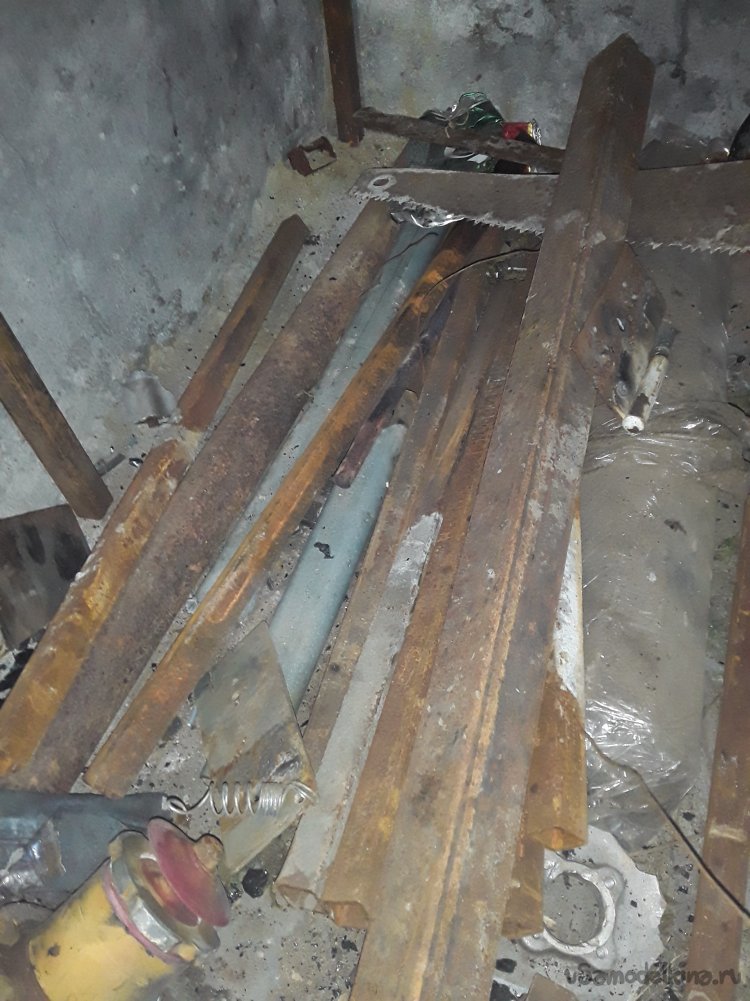

    Вот все что есть у меня из материала думаю этого хватит еще, останется. Есть 20 на 20 квадрат и 20х40 для основания и пару кусков уголка 40 на 40.

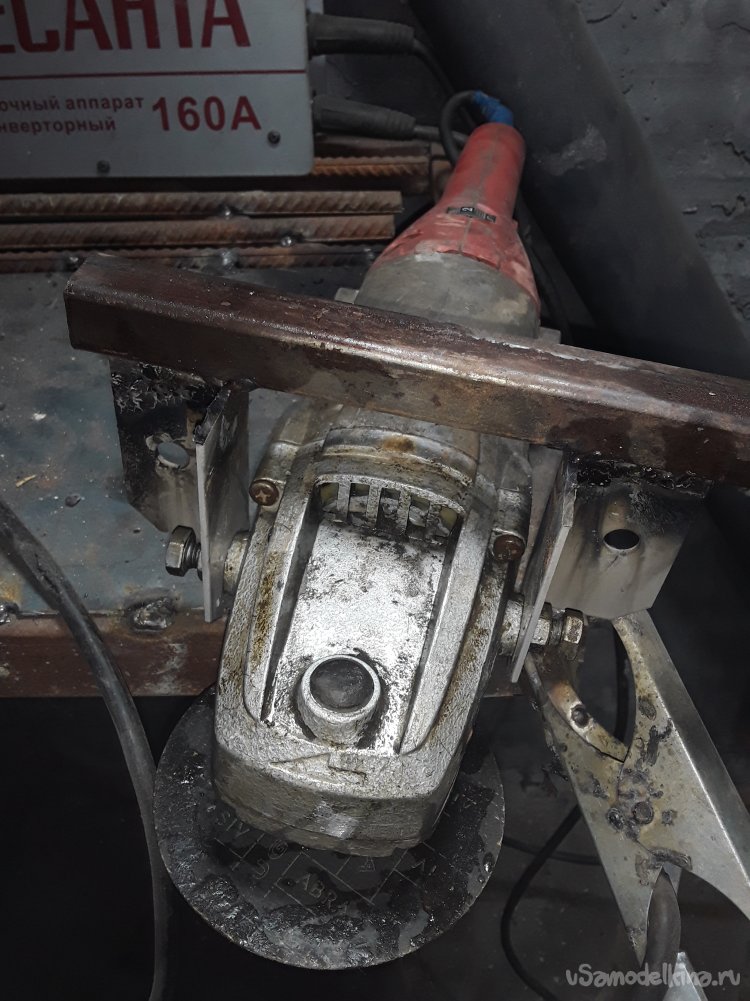

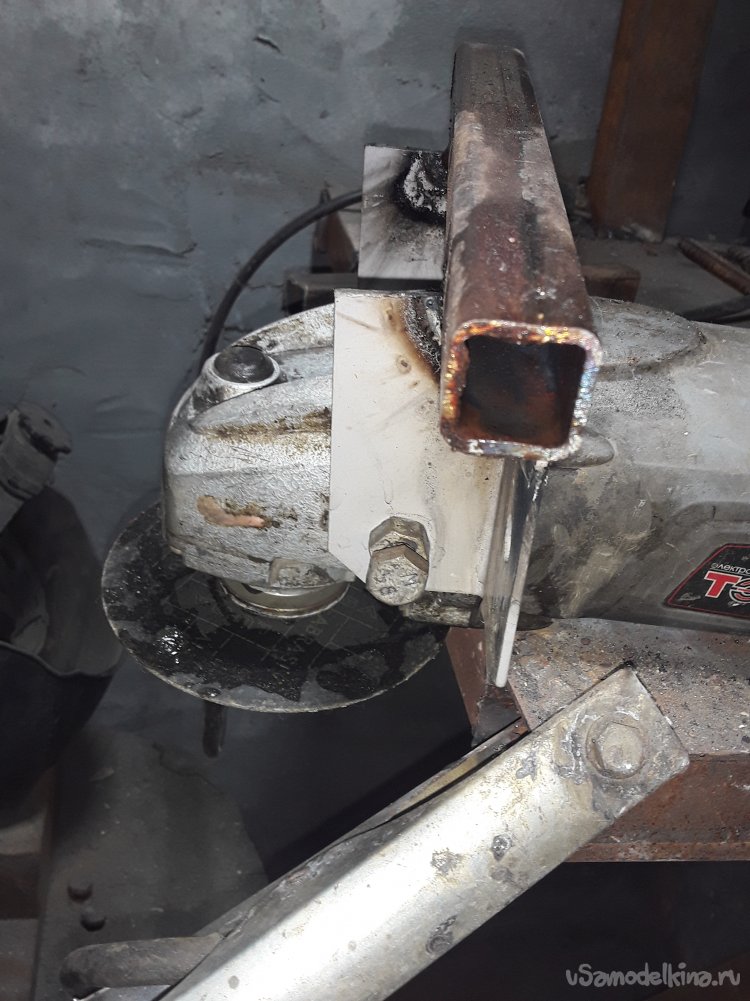

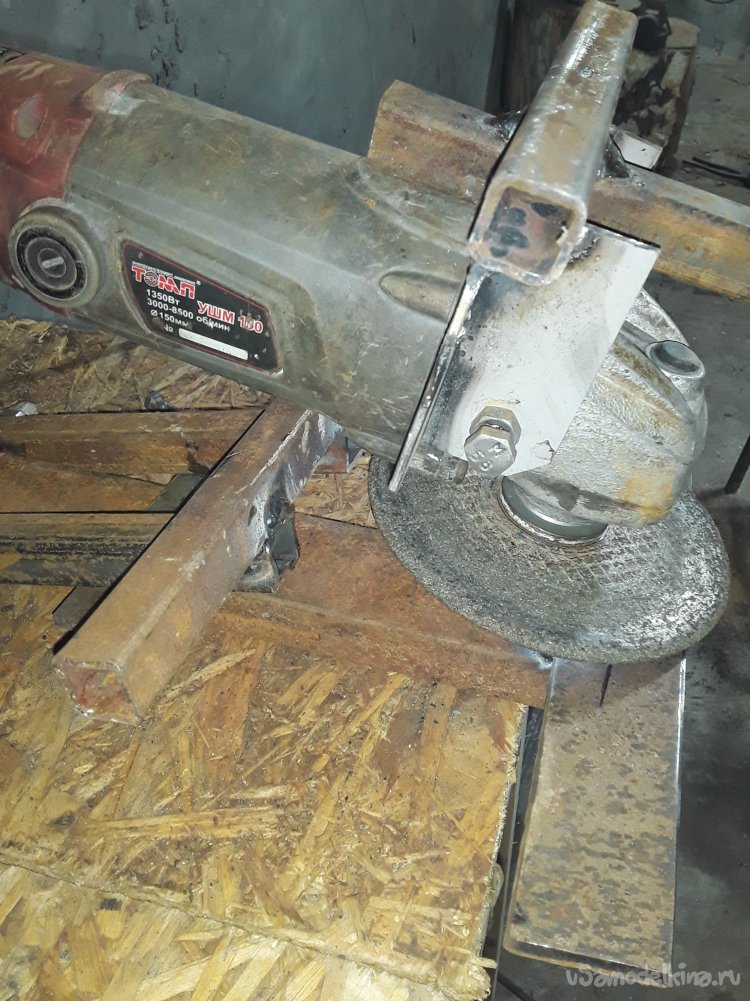

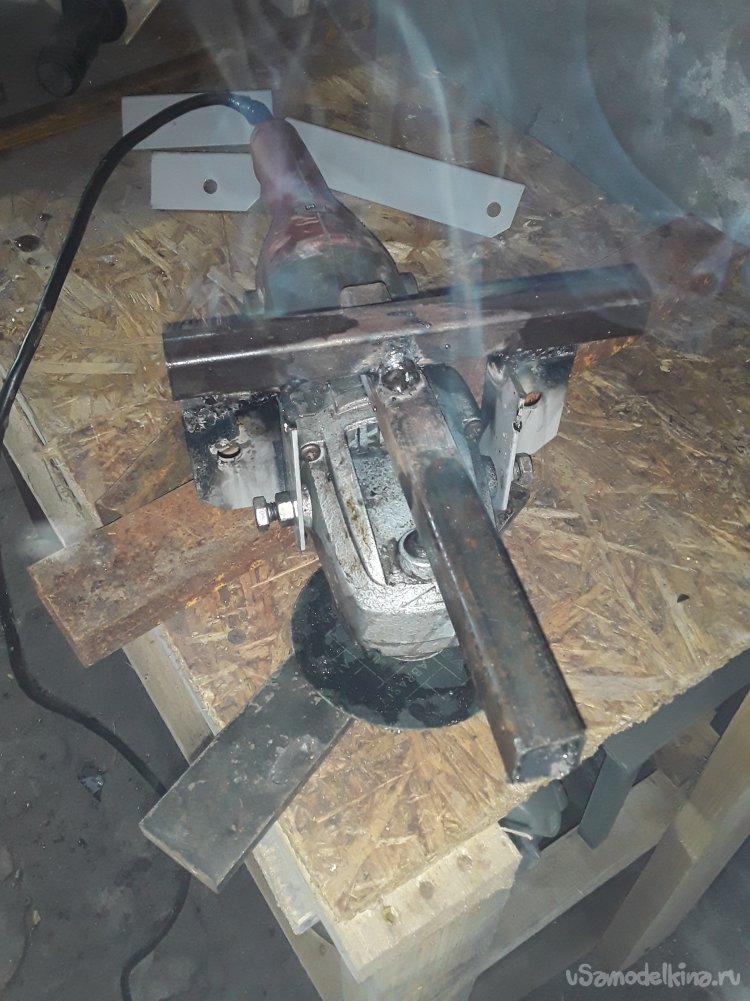

    Для крепления рукояти в корпусе болгарки есть два отверстия с резьбой отмерев примерную высоту от отверстия до конца корпуса отрезаю 2 куска уголка так, чтобы от высоты корпуса еще было 20мм и закручиваю на болты с контра гайкой затем выставляю все ровно и сверху прям на уголки привариваю квадрат 20на20мм так как я оставил 20мм просовываю отрезок квадрата так, чтобы он ровно уперся в корпус болгарки так рукоять не только для удержания болгарки, но и она не дает ей шевелится и прочно держит на своем месте. Длину ручки я взял 30см а так кому как удобно там особо роли длина не имеет. На первой штуки у меня эта ручка была по всей длине болгарки, а в конце через болт крепилась к станине которая регулировала угол шлифовки. Здесь же я хочу немного сделать по другому. Вот и все основное устройство сделано теперь приступаю к скелету.

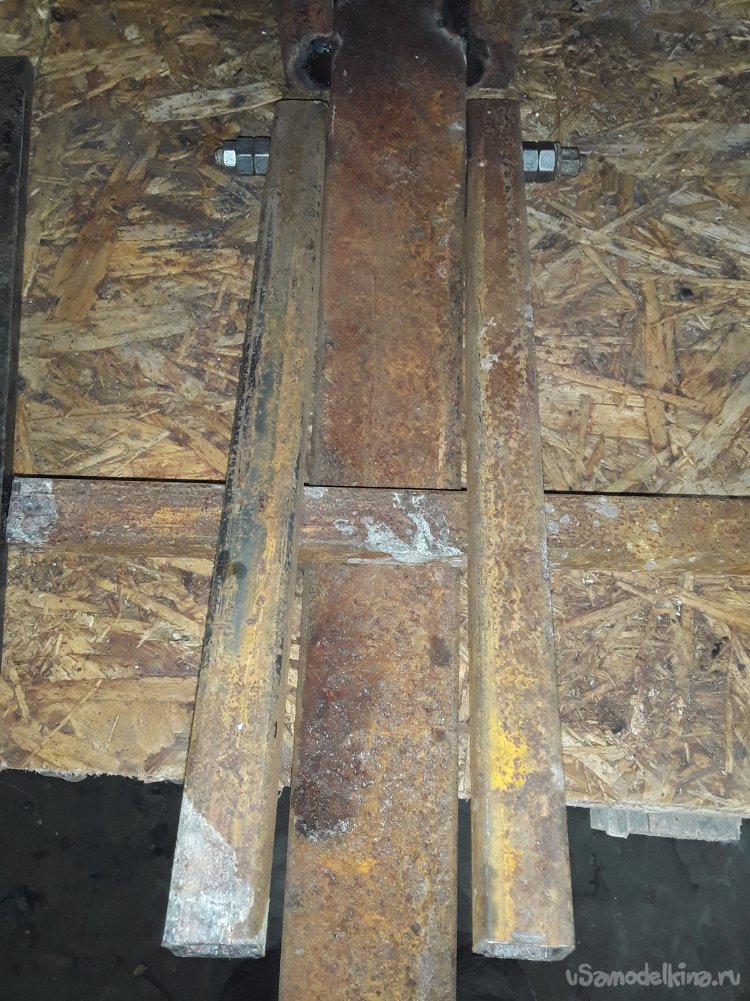

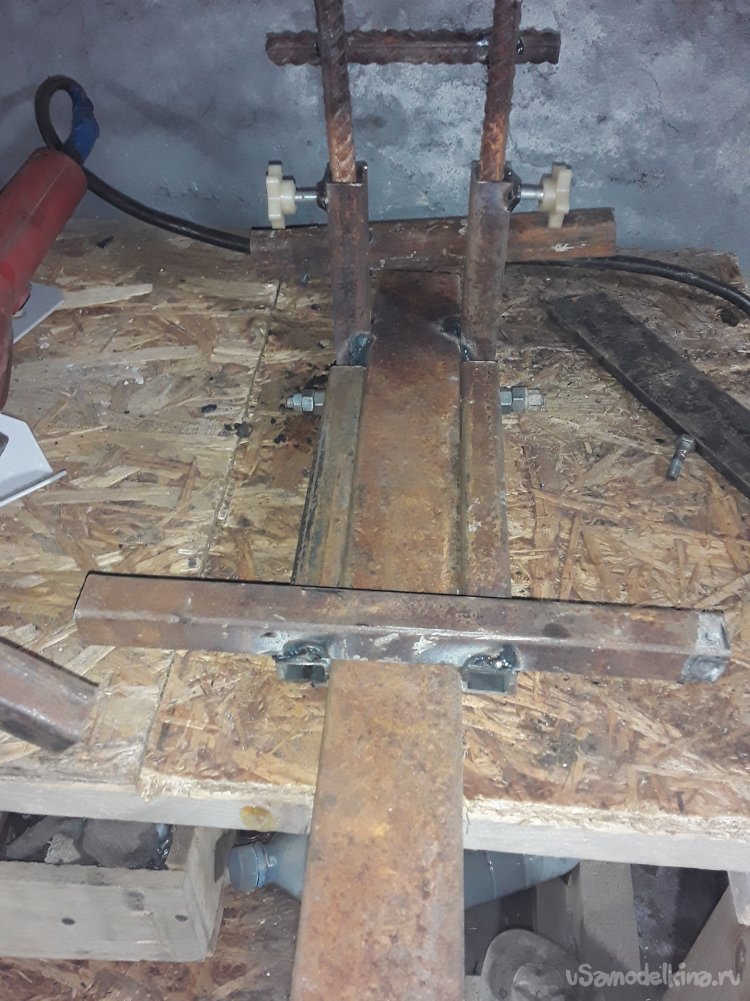

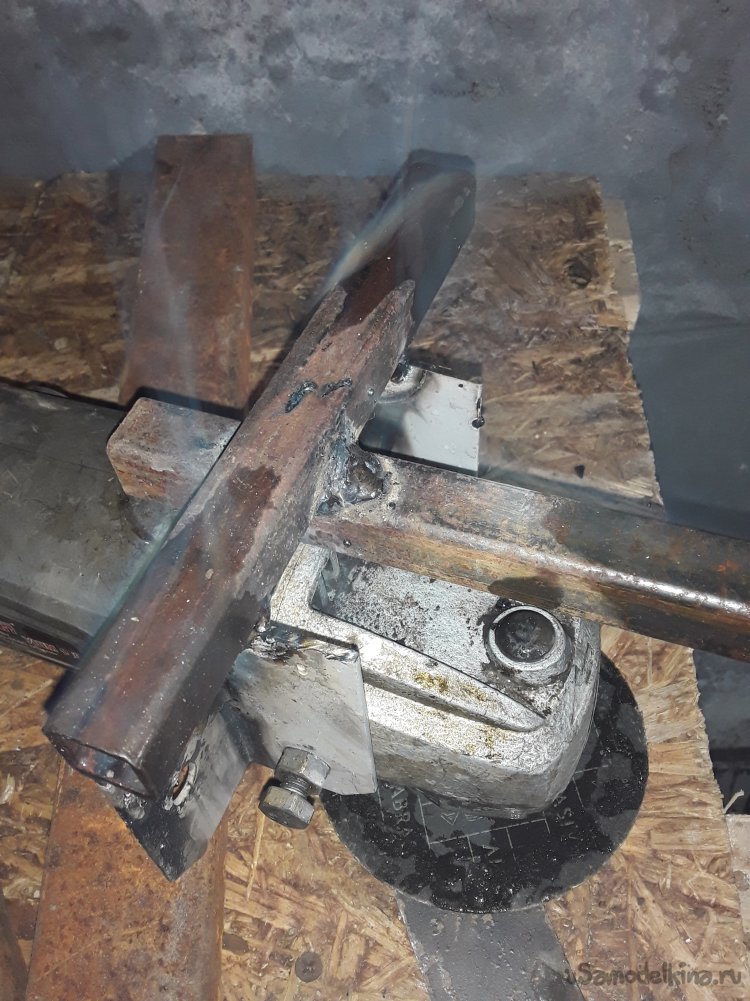

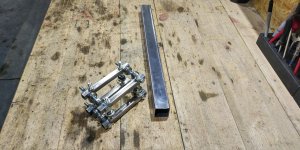

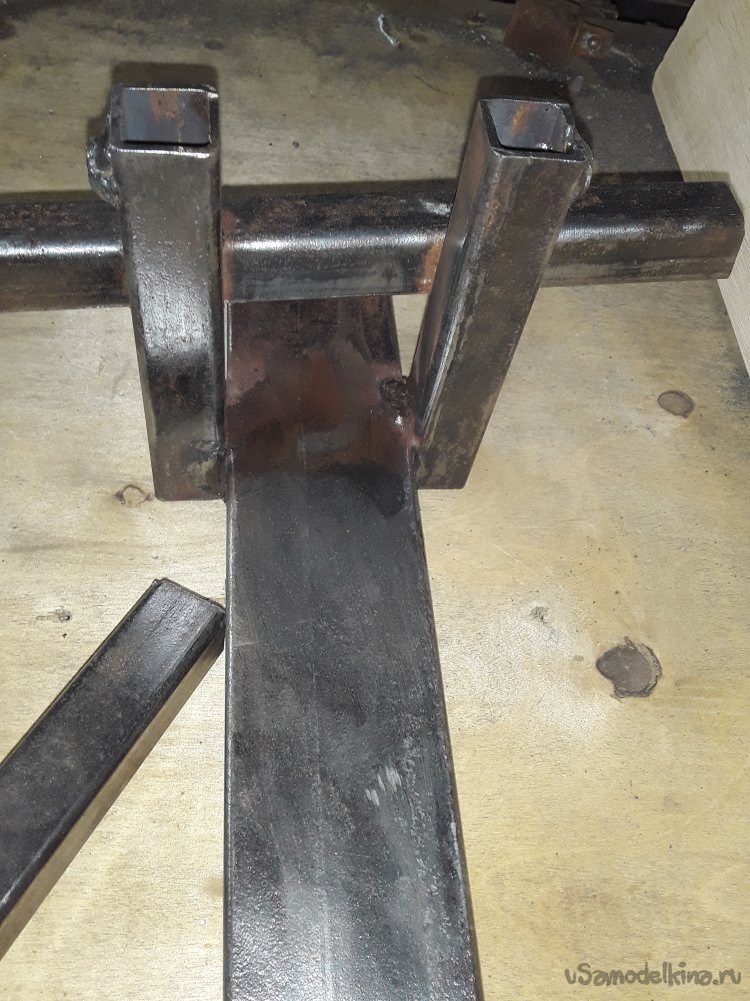

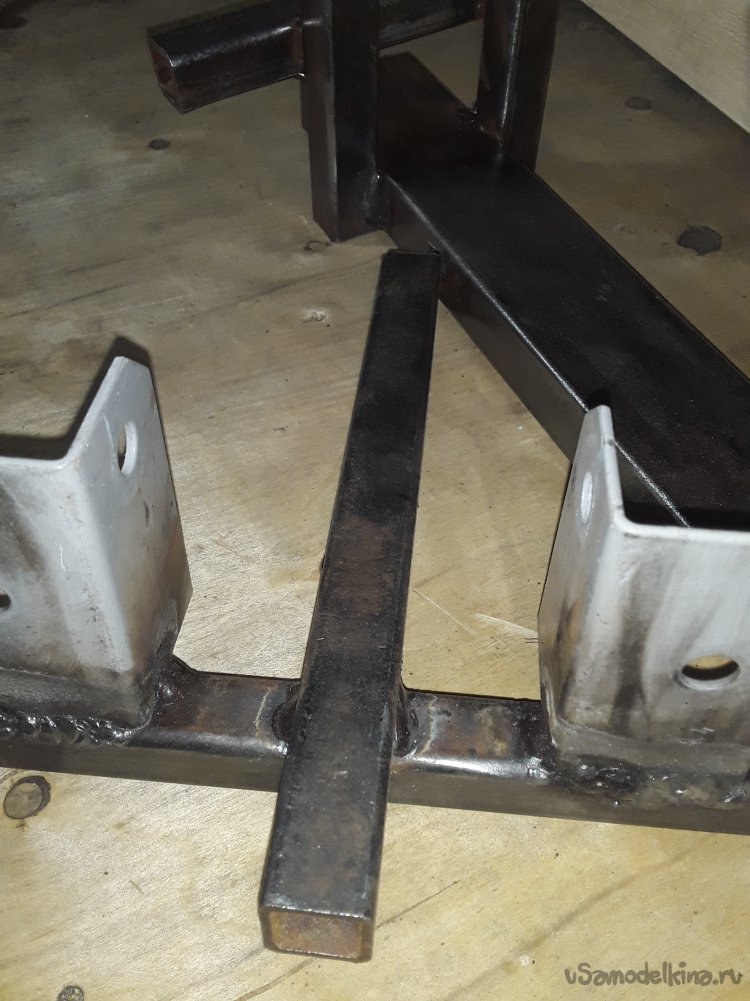

    Для станины взял профильною трубу 20 на 40ми длинной 60см со стенкой 1.5мм. Отступил от края 10см просверлил сквозное отверстие потом поставив примерно как будет стоять болгарка и сделал разметку какой длины нужно делать упорную площадку. Взял два отрезка профильной трубы 20 на 20мм 20см длиной и на краю просверлил сквозные отверстия и через болт м10 все стянул потом, приподнял их и сразу на месте на края приварил такой же отрезок 20 на 20мм квадрат. Это получился упор для болгарки он особо ничего не делает, но им можно регулировать угол заточки, а для шлифовки спусков использоваться будет основной упор. Для фиксирования упора отступив от края привариваю на профиль пластину с отверстиями резьбой так с помощью болта производится фиксирования угла упора.

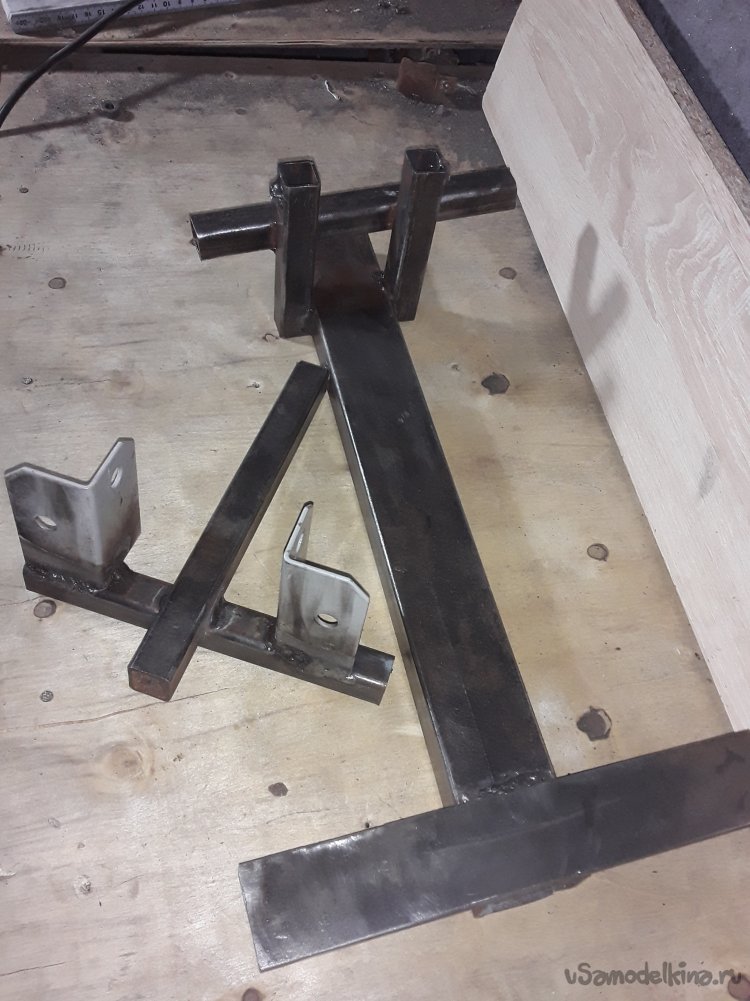

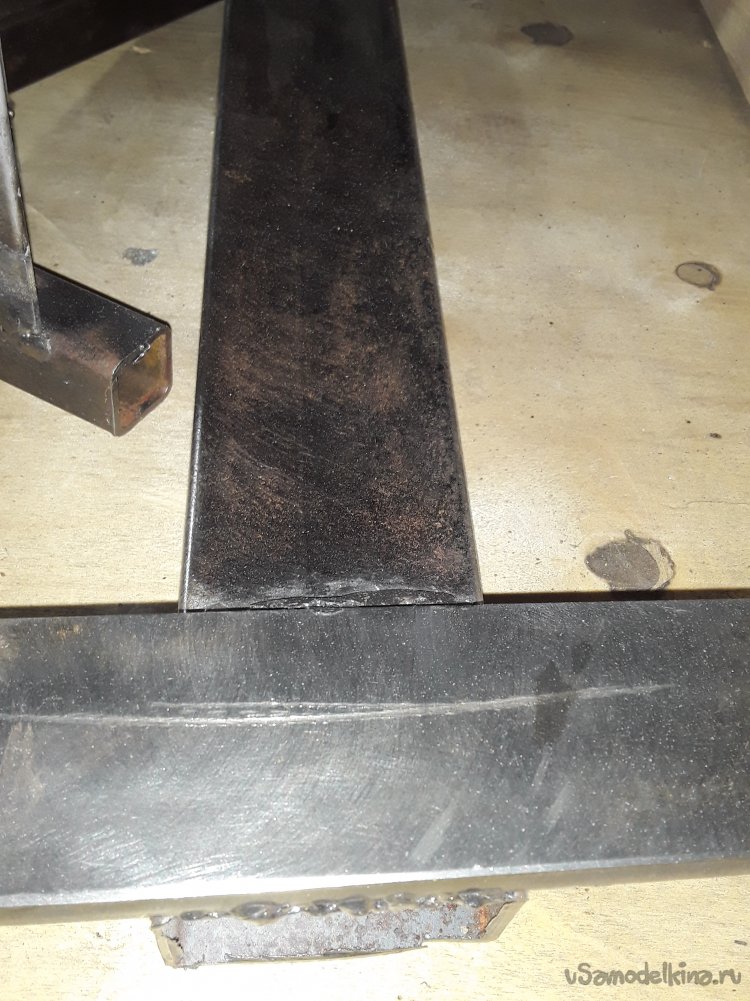

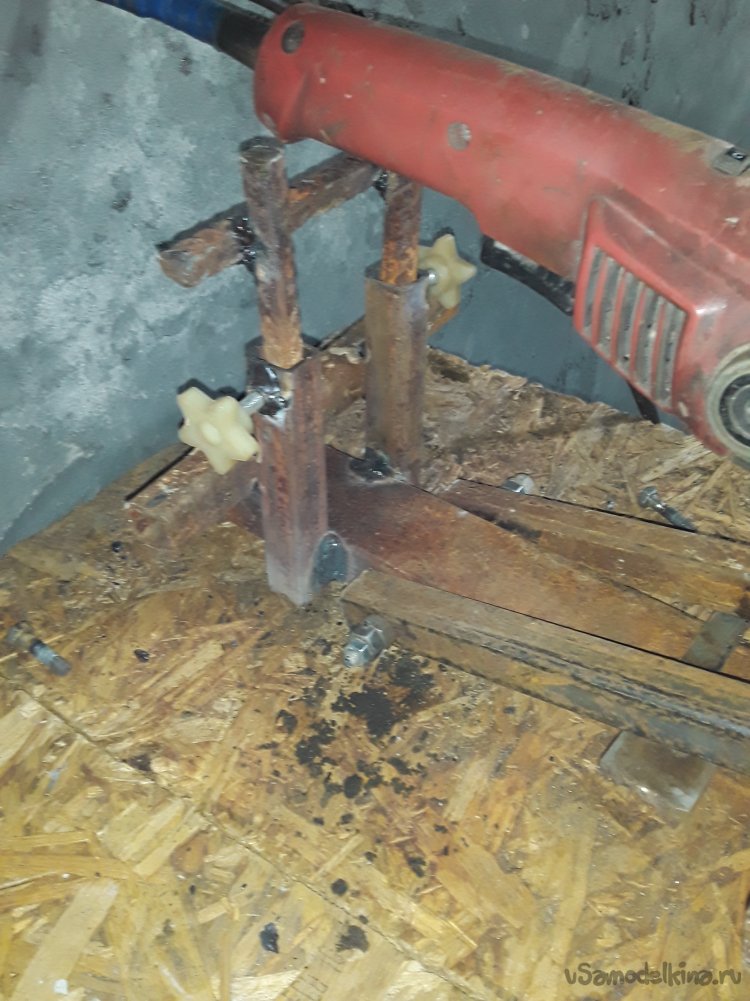

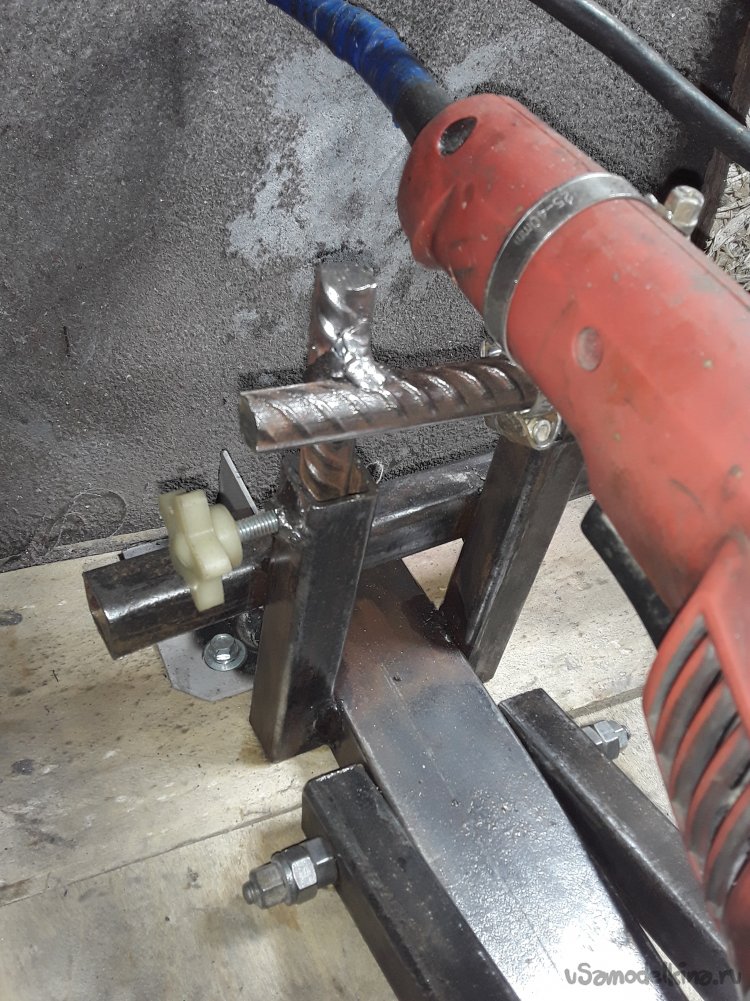

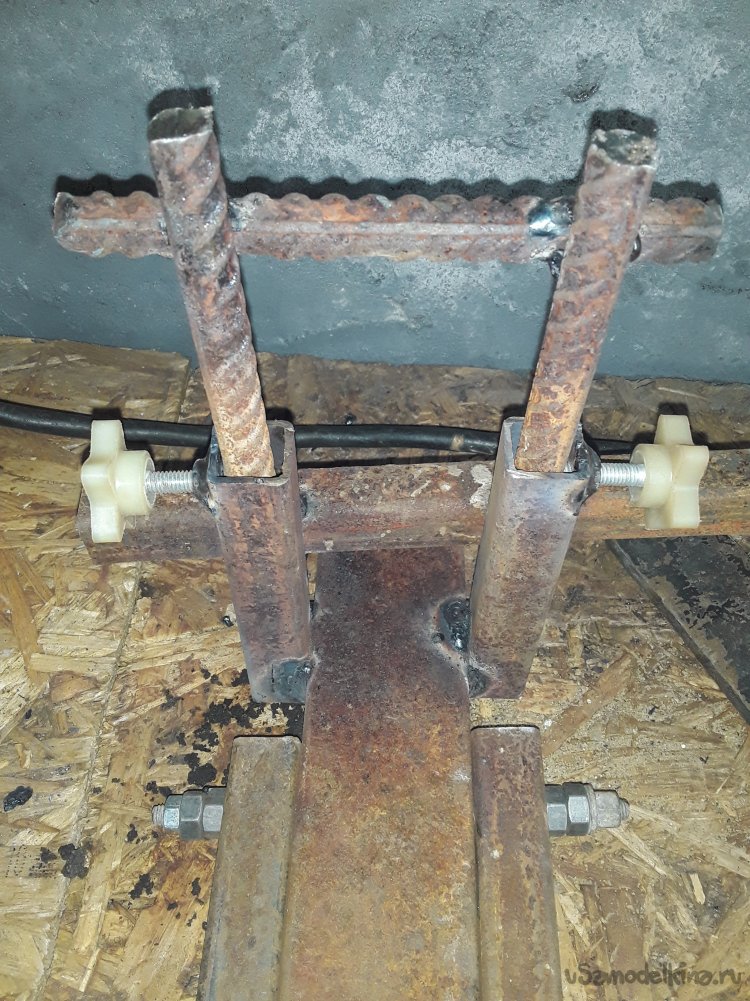

    Для основного упора который будет давать нужный угол шлифовки я привариваю 2шт 10см длинной квадрата на основания не забыв просверлить отверстия и для барашка и приварив туда по 1‐й гайке. Для надежного удержания к квадрату приварил растяжку на всякий случай. Для стойки отрезал 2шт куска по 10см арматуры 16мм можно любой кругляк, но и арматура тоже пойдет тем более при затяжке барашка он упрется в ребристость арматуры и ничего не съедет никуда. Выставив арматуру привариваю п образно кусочек немного оставив по краям арматуру чтобы типа бортики. Ну как то так получается наворотов нет все просто и понятно, а главное работает. Для фиксирования самого клинка на край станины привариваю полосу 50мм шириной 8мм толщенной длиной 30см для зажима используется струбциной.

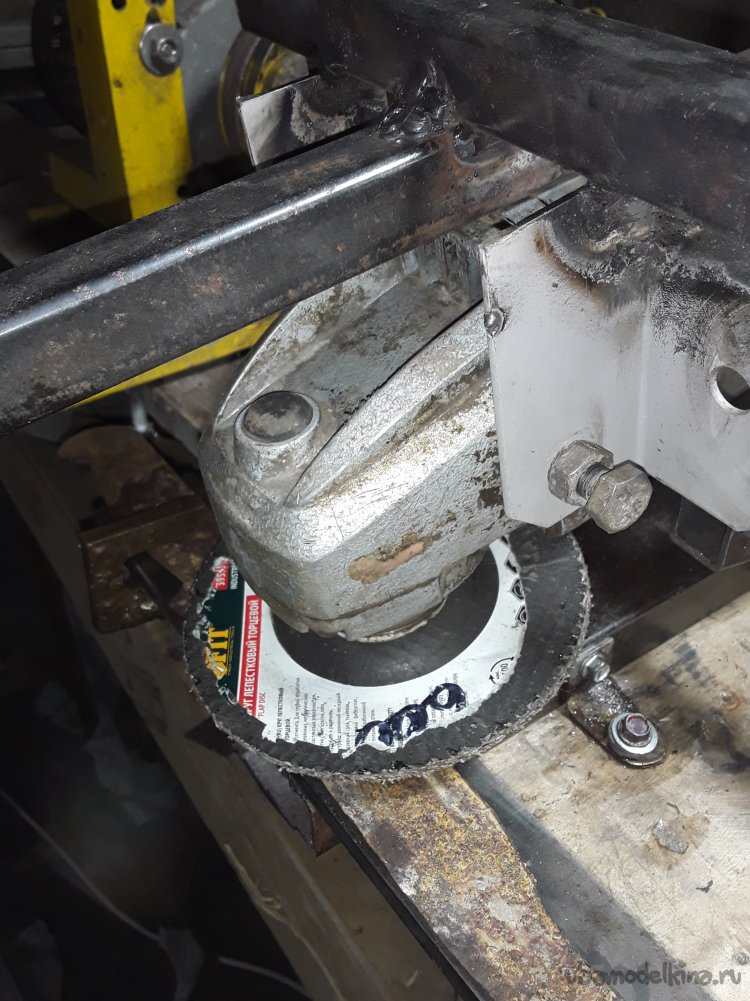

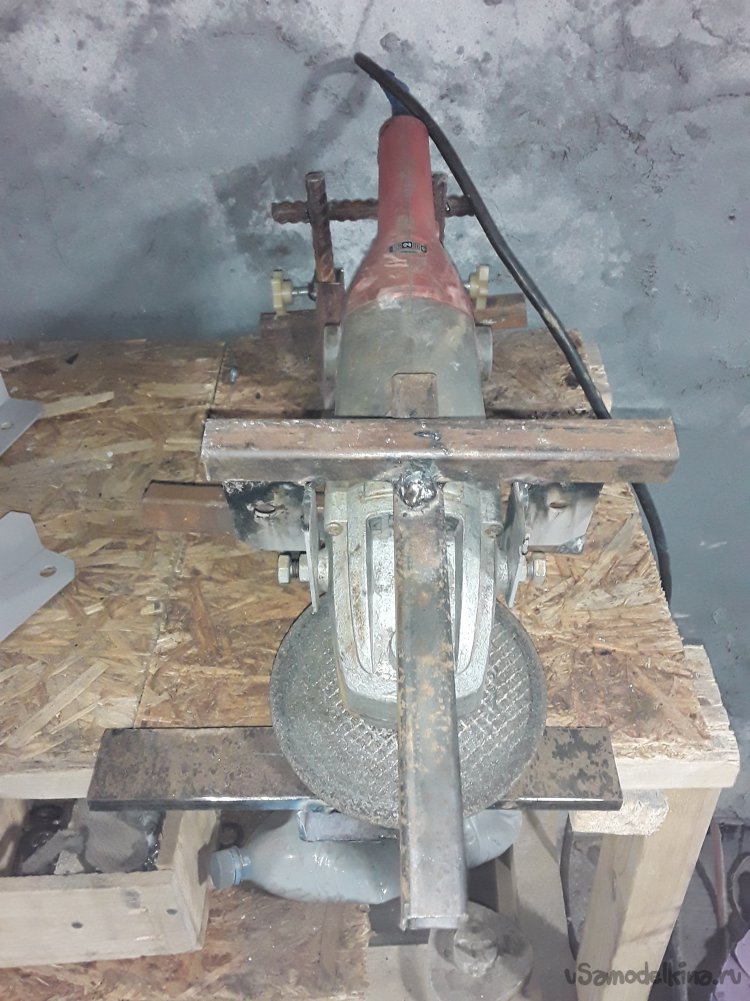

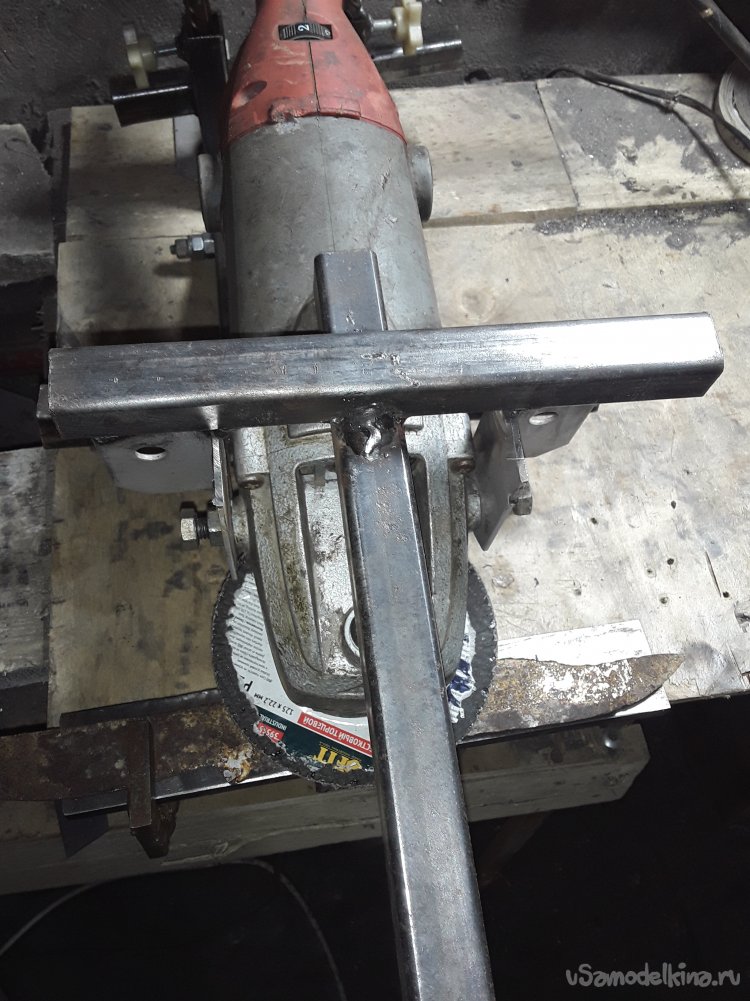

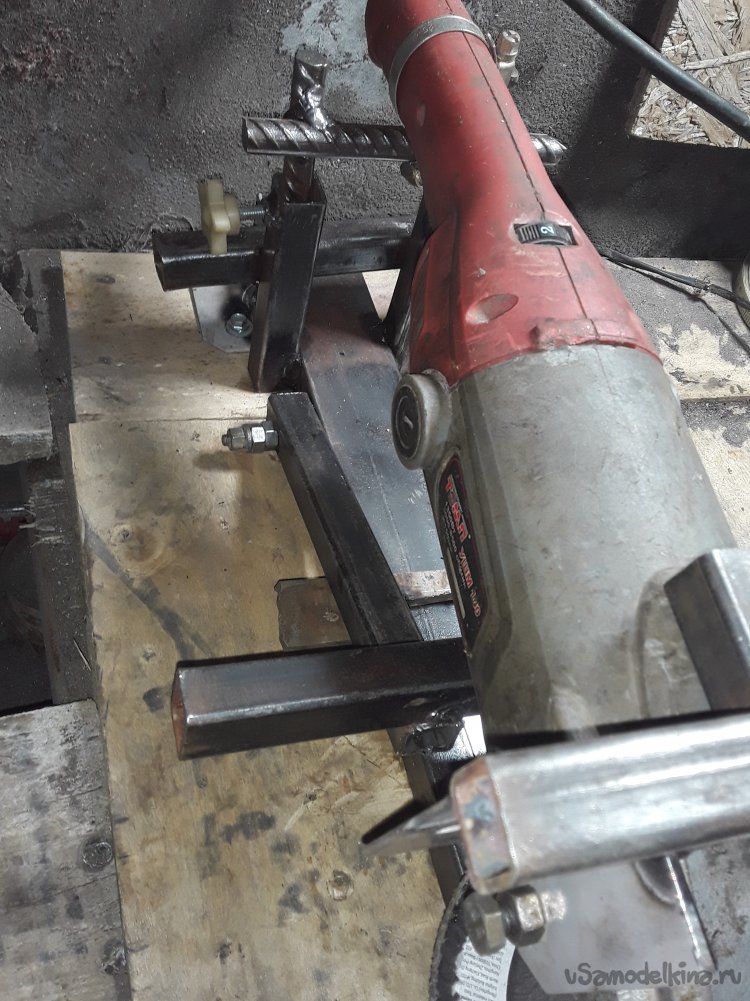

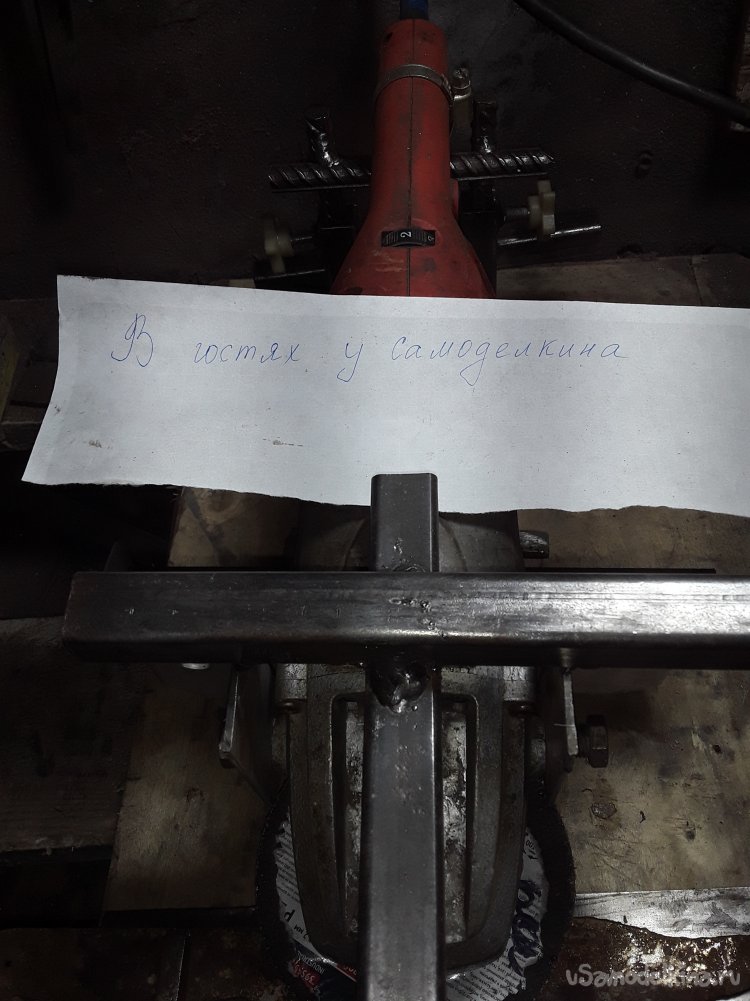

    Вот и все разбираю и зачищаю до блеска сческой на дрели красит решить не буду это приспособление не для постоянной работы да и рабочий инструмент всегда должен ухоливаться поработал, протер тряпочкой потом как придет тепло разберу и покрашу. После зачистки все собираю на свои места и будем проверять. Для того чтобы зафиксировать к основной станине болгарку ничего лучше не придумал как просто одеть на болгарку хомут 35мм а через него на стойку хомут чуть меньше 20мм и все затянуть это решение самое простое и временное тем более этот вариант держит даже вполне хорошо хотя то что временно все на постоянно.

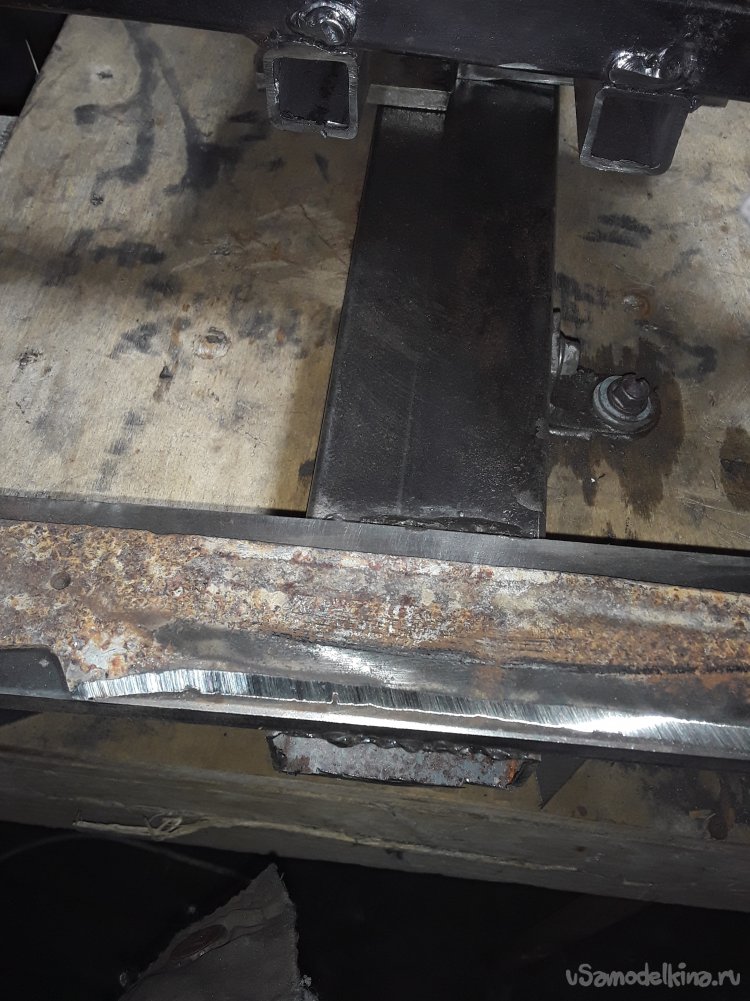

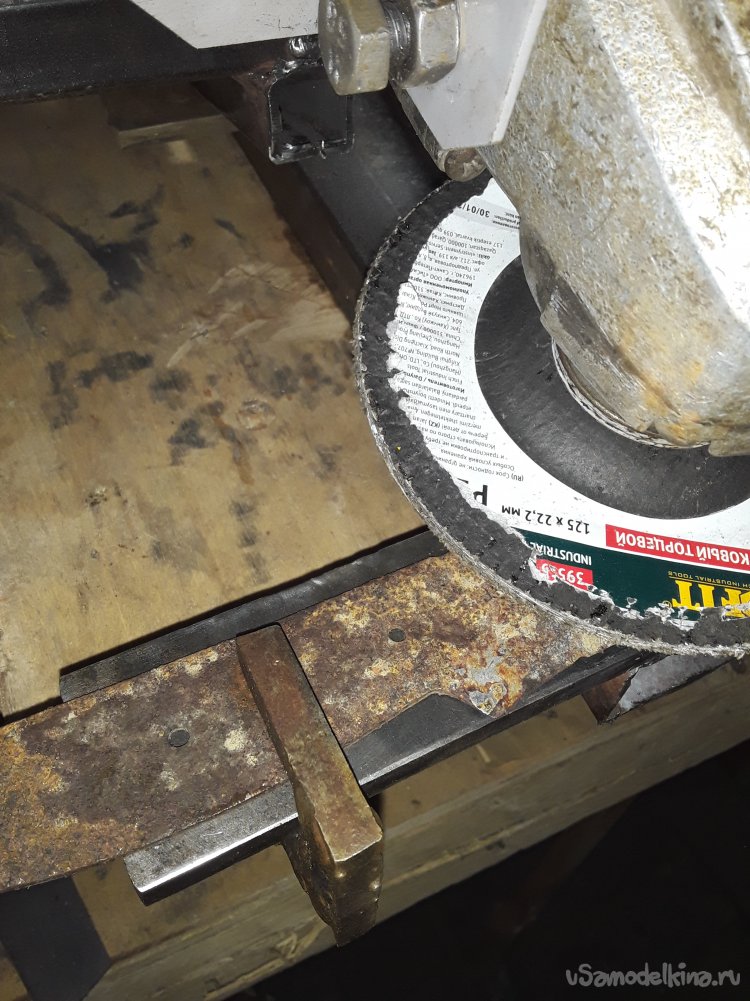

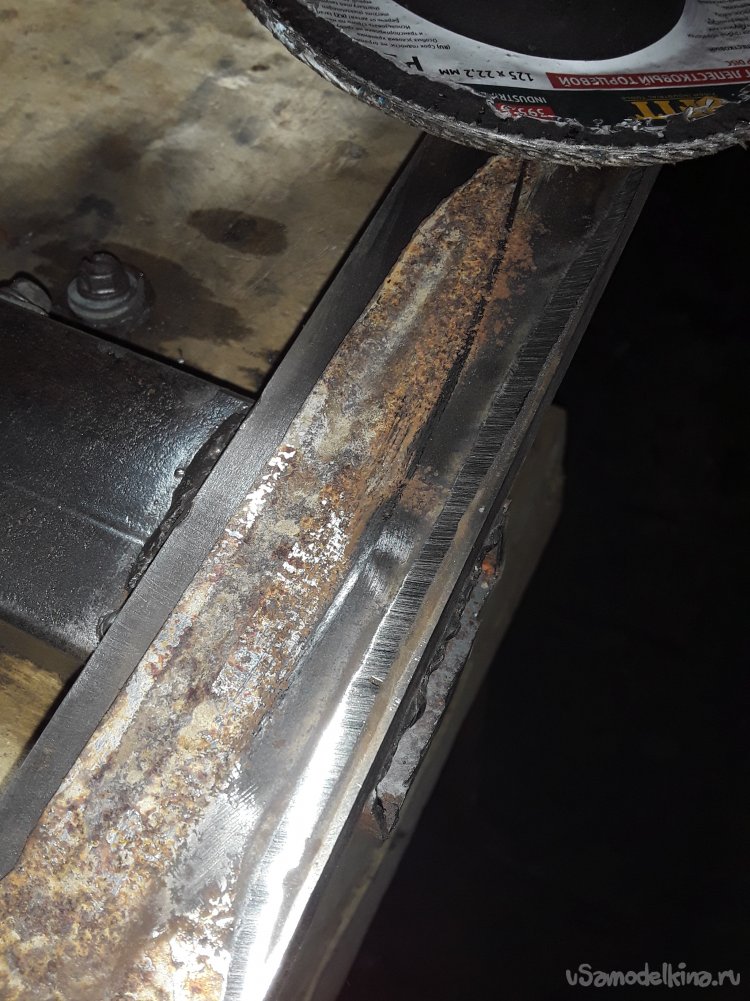

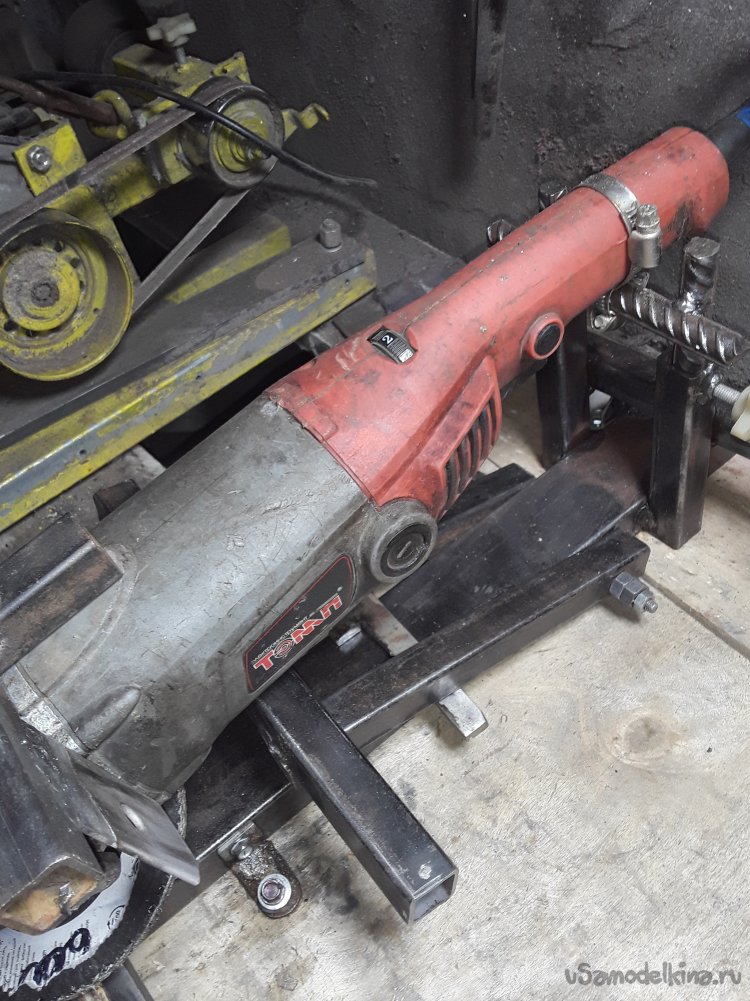

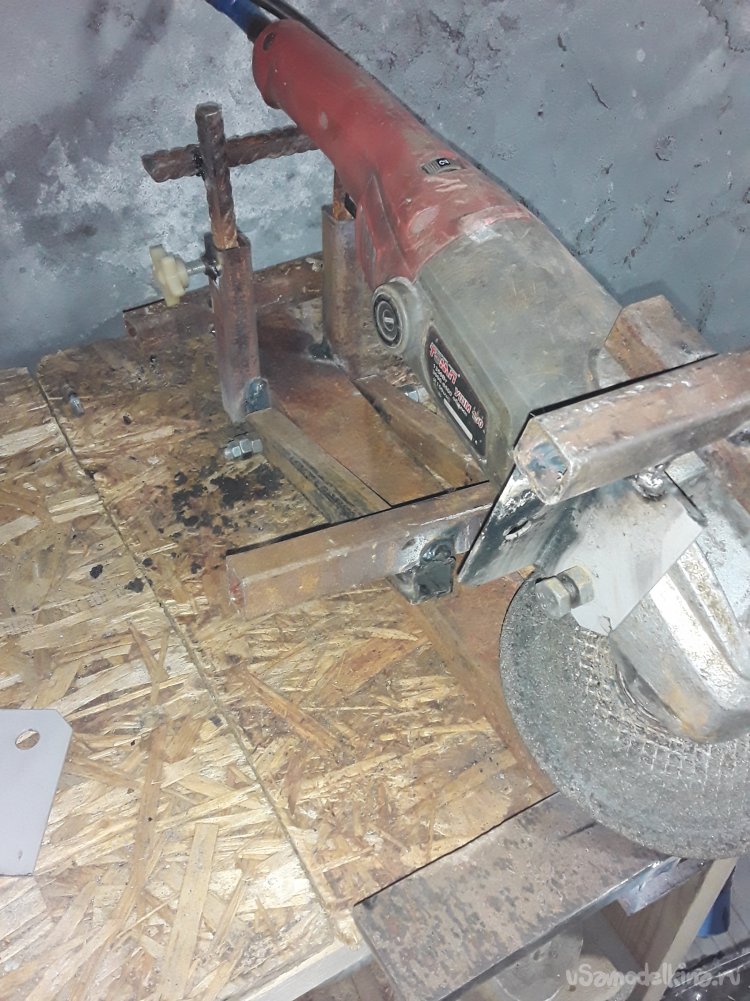

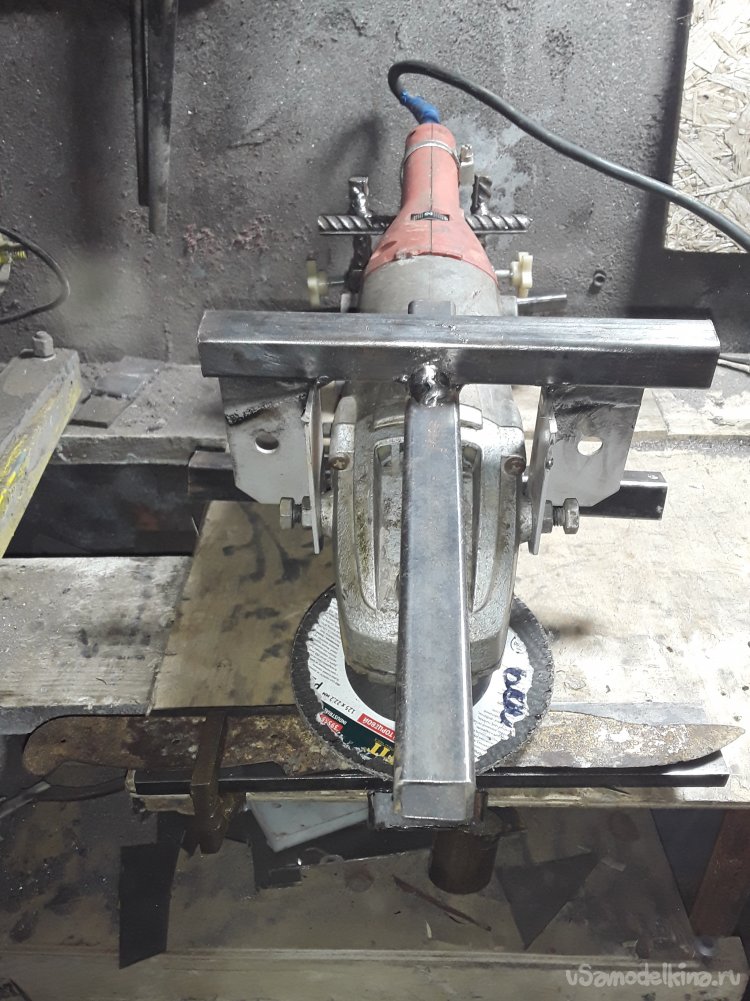

    Пока еще нож не отковал приступить надо вечером, решил проверить на том что найду. А нашел я какой-то ржавый нож который валялся у меня давно тем более его не жалко испортить он весь почти сгнил. Для шлифовки поставил 125мм лепестковый диск с 120 зерном бумаги выставил нужный угол и шлифанул. Для зажима клинка нашел маленький зажим с гайкой все вполне прочно держит. Желательно чтобы на болгарке можно было регулировать обороты и остужать водой клинок чтобы не перегреть, а так с такой присбособой вполне все получается аккуратнее. В следующей статье расскажу про ковку клинка и шлифану на этом приспособлении. Всем большее спасибо за время потраченное на чтение моей статьи надеюсь кому-то пригодится. Всем мира и добра в ваш дом и до новых встреч в гостях у Самоделкина.
