Приспособление для спусков ножа

Приветствую в своей статье про самоделку для финишной полировке, а также заточки ножа. Совсем недавно делал приспособление для формирования спусков или как говорят клина с помощью болгарки. Но это когда клинок имеет толщину до 4мм я все таки все финишные работы всегда делаю вручную так если вдруг произойдёт конфуз будут минимальные потери. Как то собирал приспособление такого рода, но у него есть немного минусов. И поэтому решил собрать другое приспособление с учетом прошлых недоработок.

Понадобится инструмент

1. Дрель

2. Болгарка

3. сварка

4. Слесарские мелочи


Материалы

1. Обрезки профильной трубы 20х20

2. Брус для станины

3. Пластина 8мм для площадки

4. Проволока для направляйки

5. Подшипники

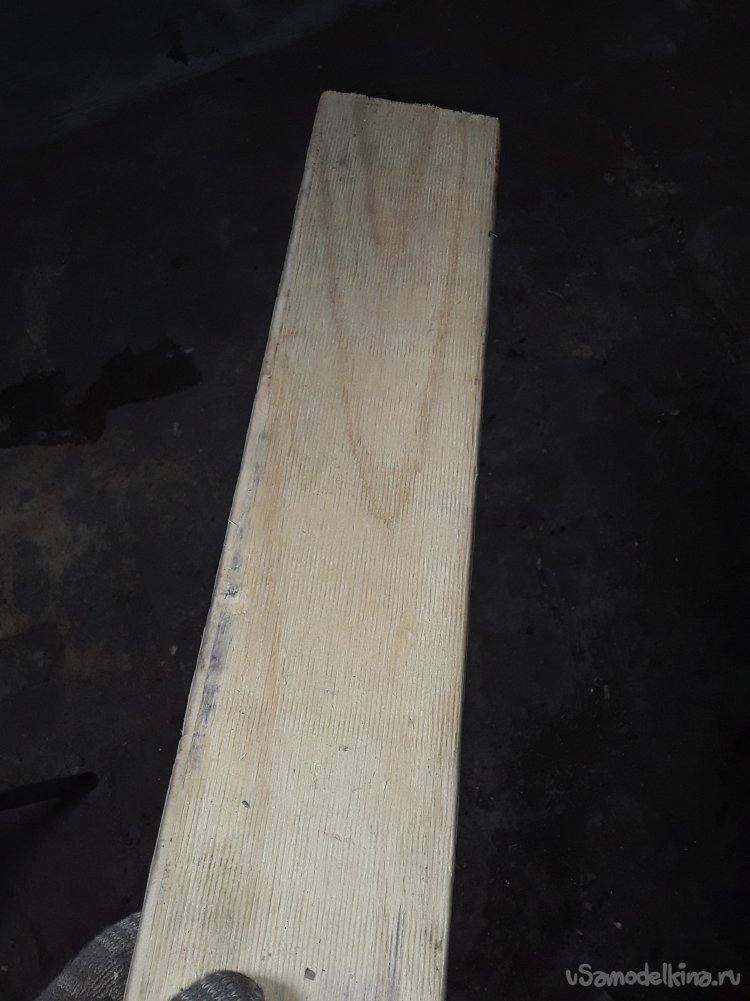

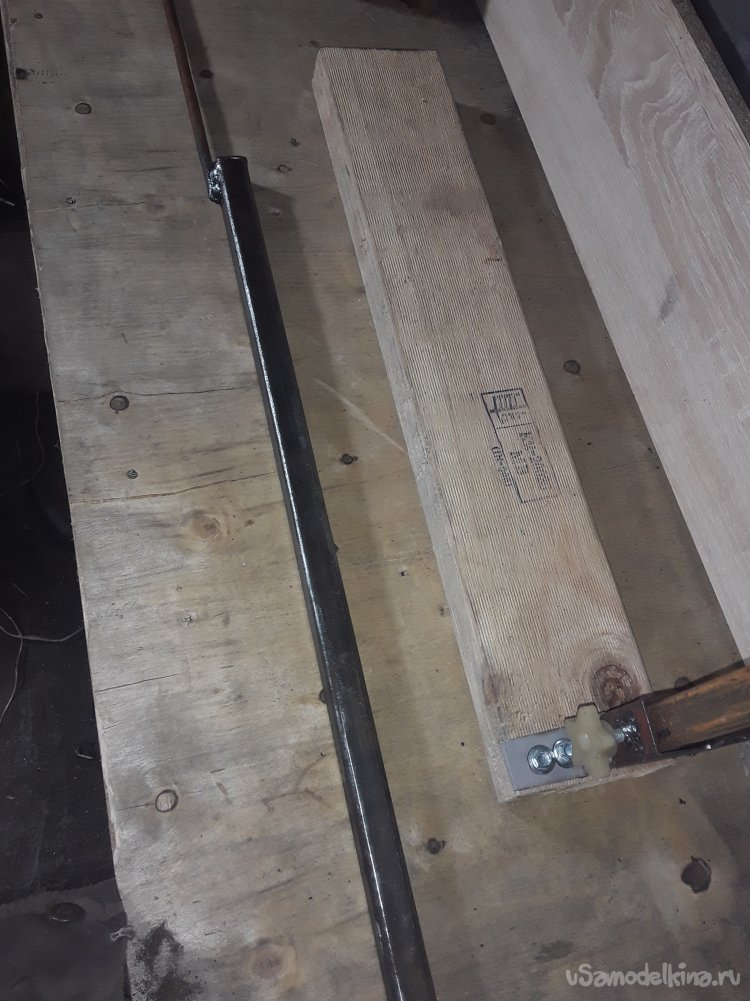

Для станины взял деревянный брус 50 на 100длинной 70см так как там никакой нагрузки особо нет дерево подходит самый раз.

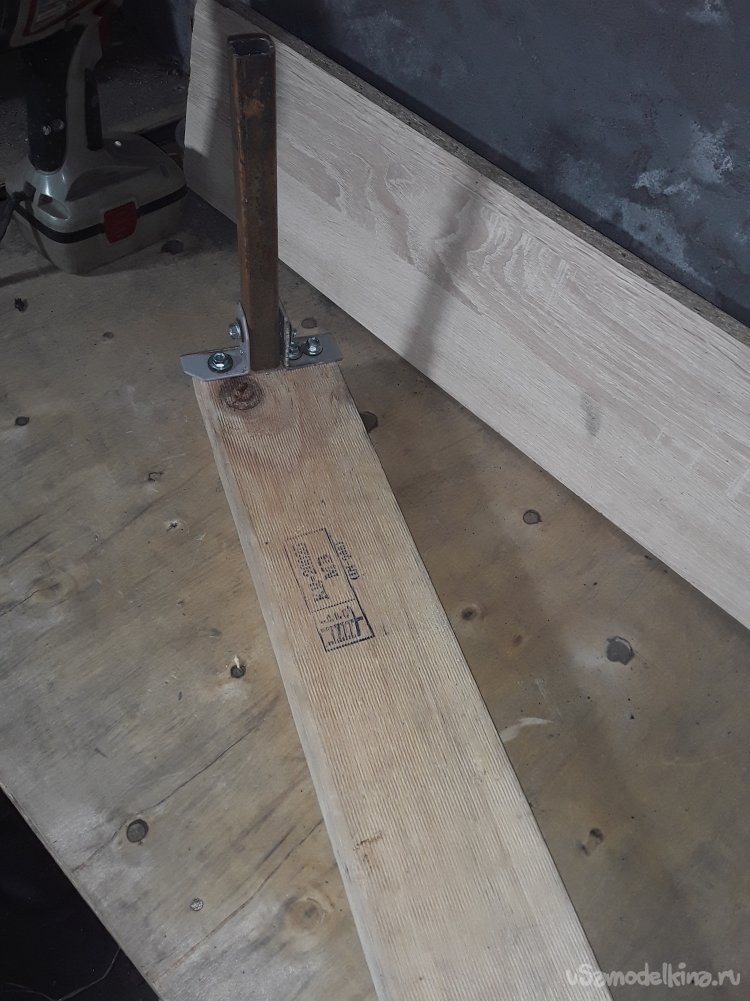

Далее для того чтобы менять угол заточки делаю сначала направляй ку. Для нее беру отрезок профильной трубы 20х20 длиной 20см и с помощью двух отрезков уголка выставляю ровно и прикручиваю на саморезы так вполне все крепко и ничего не болтается. Можно так же просто рассверлить под профиль квадрат и забить туда, но я делаю как проще.

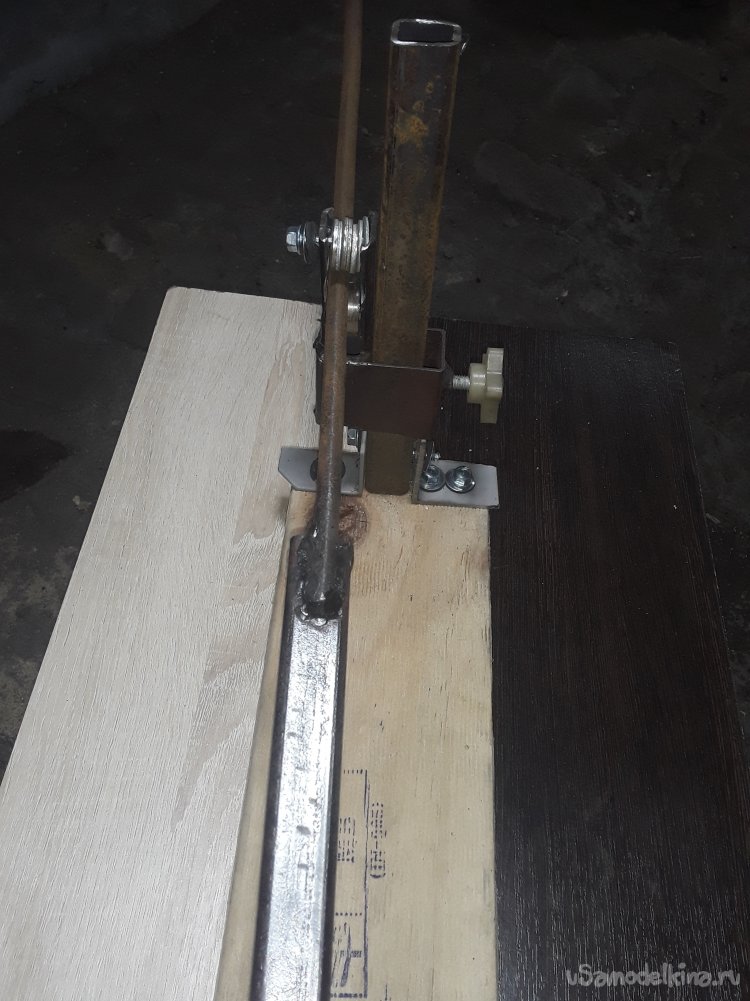

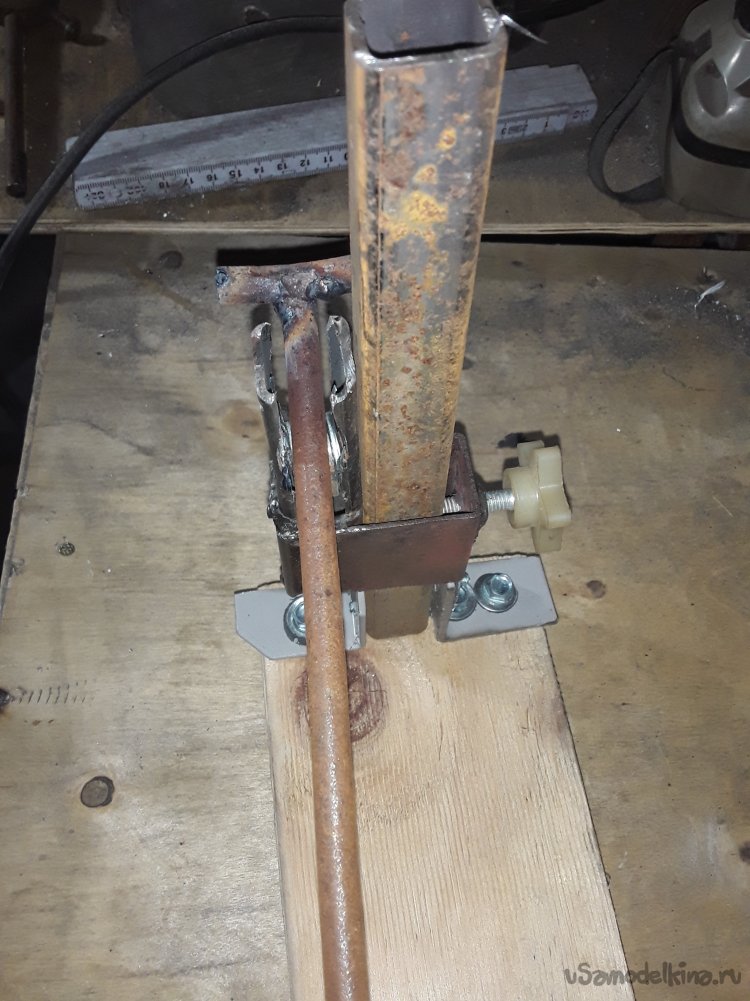

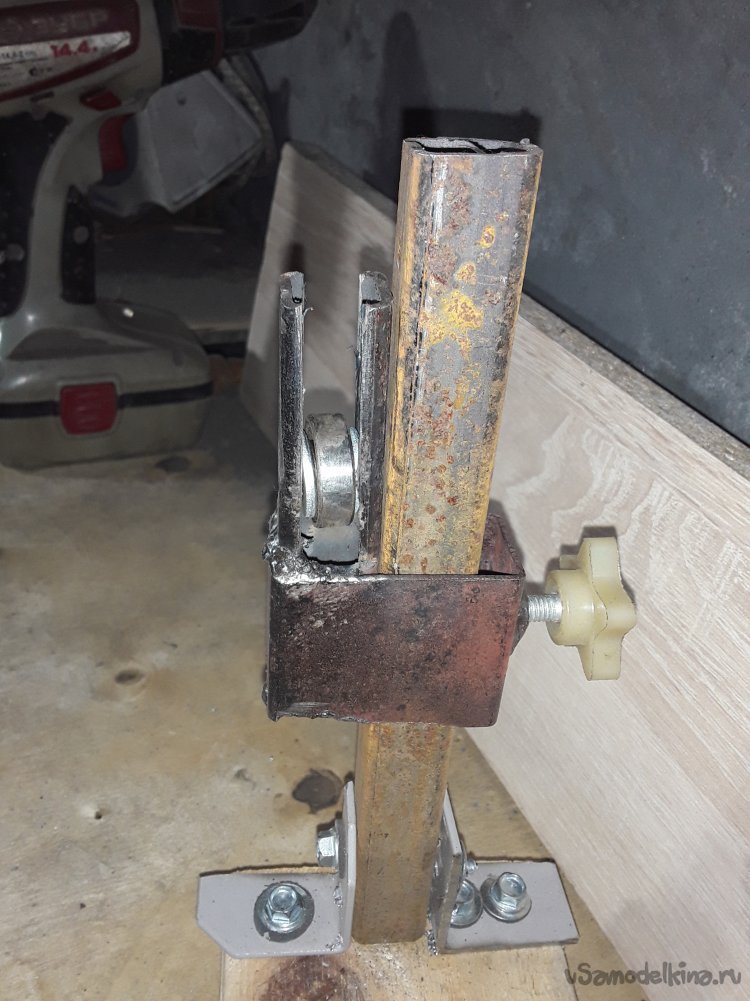

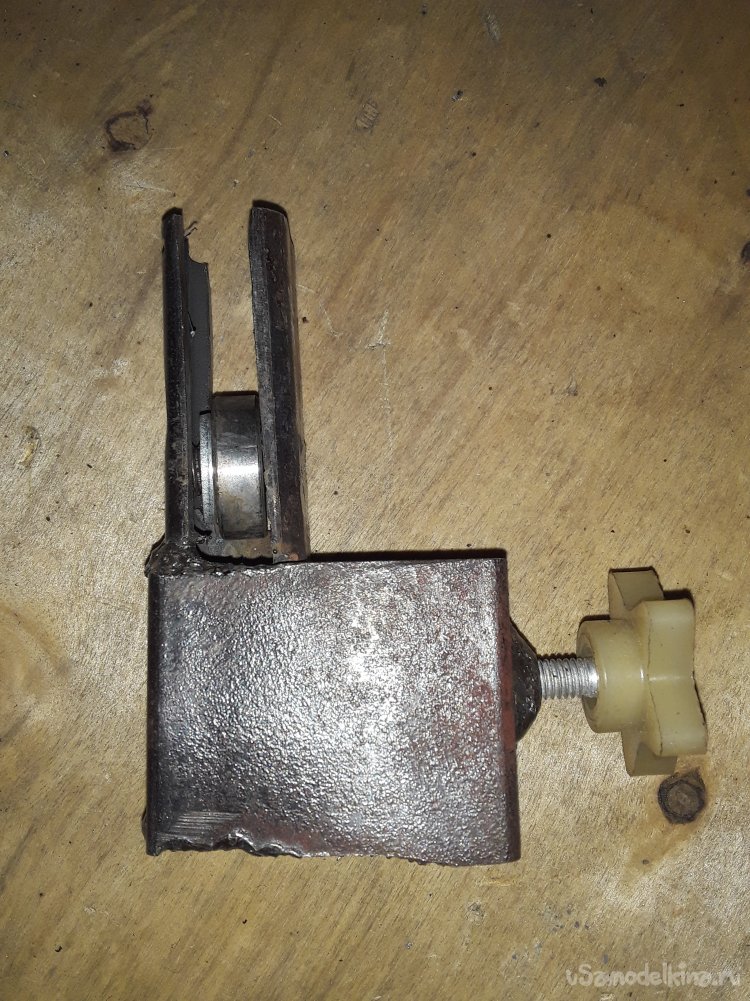

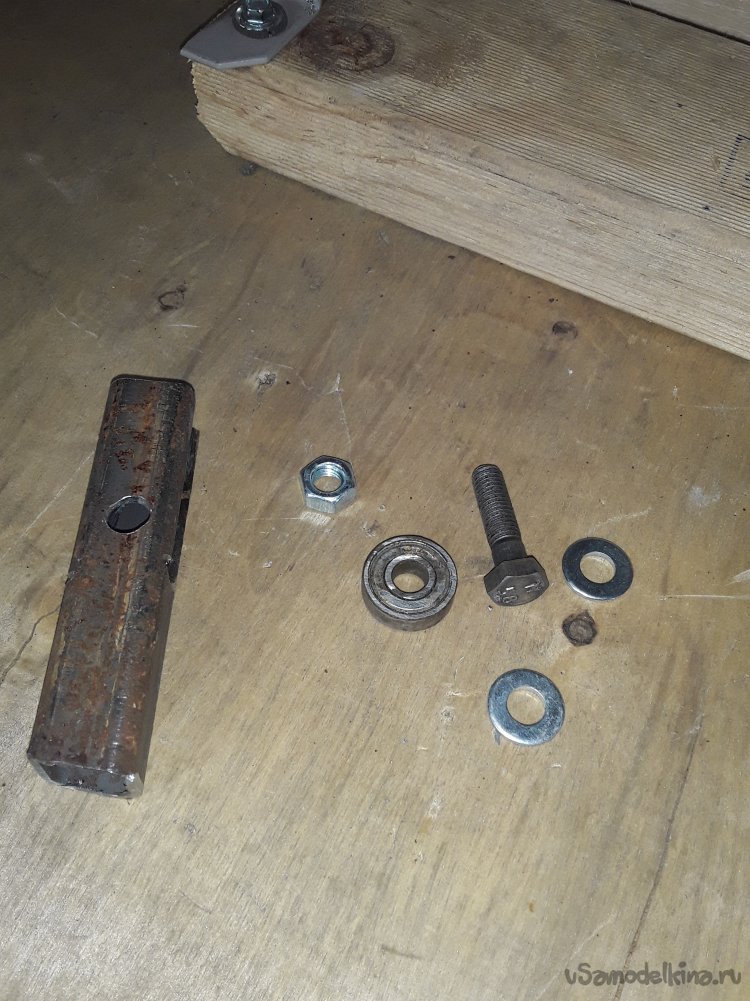

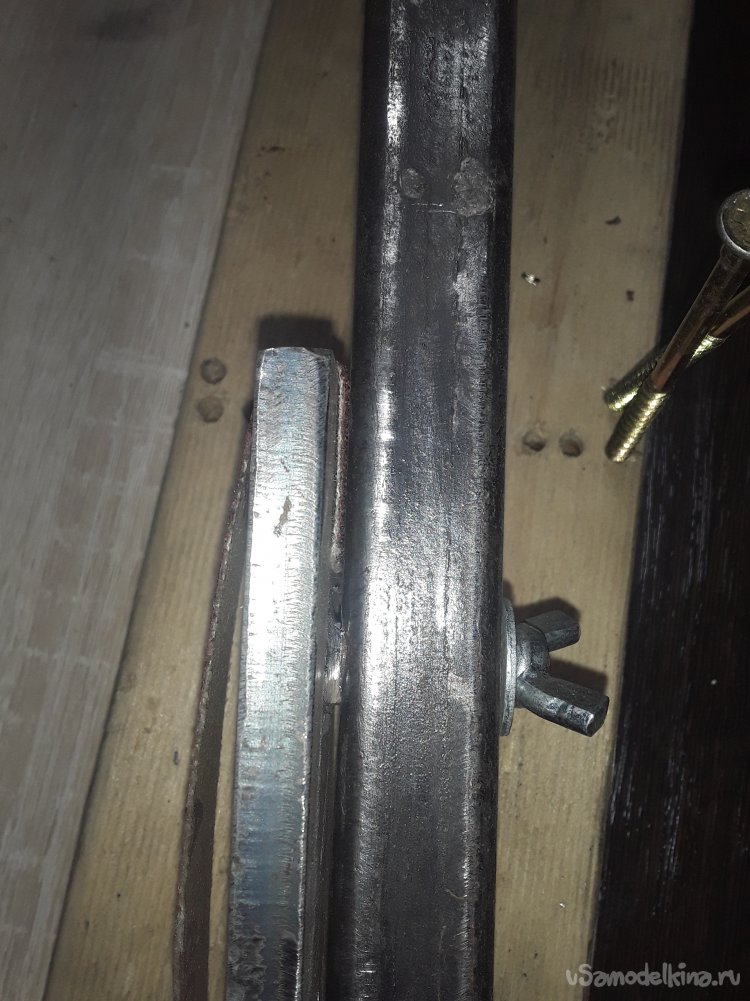

Пришло время самого основного механизма это направляющие для удержания нужного угла заточки. Для этого я взял кусок профильной трубы 20на40мм длиной 5 см и 20на20 8см длиной. Для того чтобы ничего не закусывало и не скрипело использовать подшипники. В профиле 20на20 делаю прорезь немного шире подшипника потом рассверливаю отверстие и через шайбы фиксирую болтом лишнее, отрезаю и провариваю сваркой. Далее вставляю в профиль 20на40 все провариваю, а с противоположного края привариваю гайку под барашек для фиксирования на нужной высоте. Для того чтобы при работе ничего не выскакивало фиксировать так же и сверху, но через набор шайб для того чтобы снять если нужно площадку закручиваю саморезом.

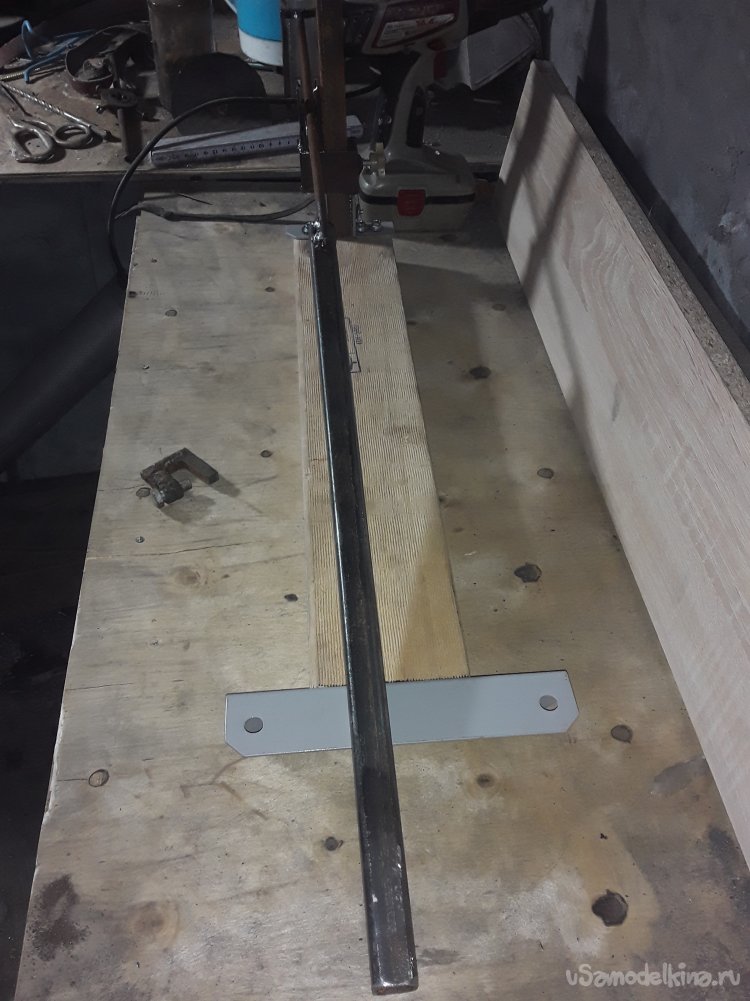

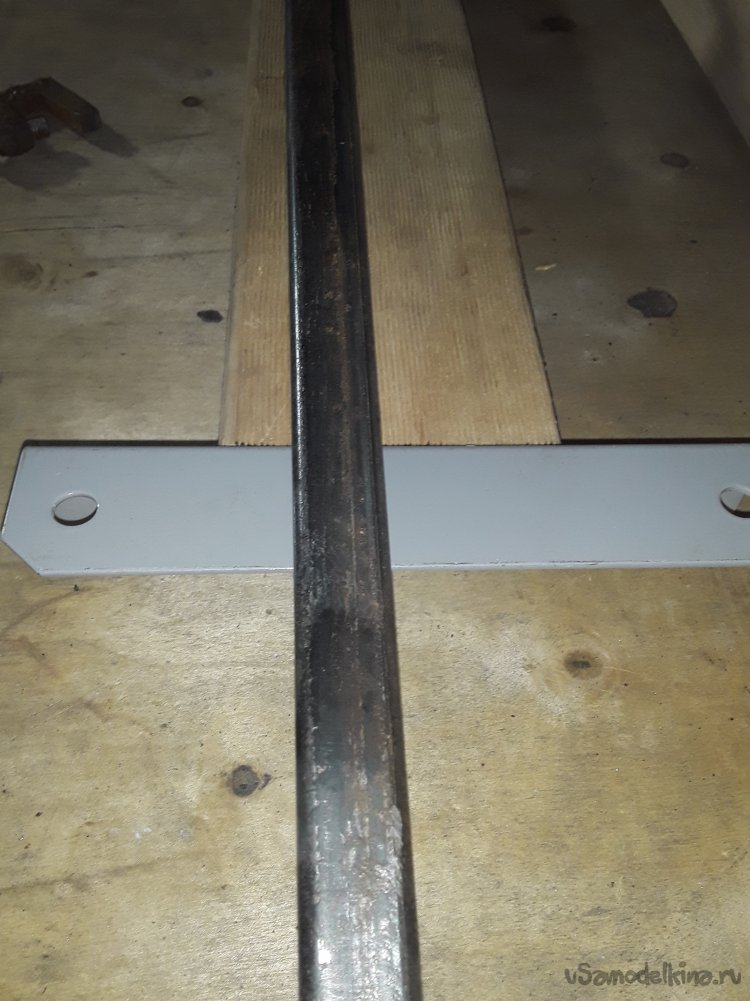

Для удержания клинка к краю бруса прикручиваю кусок уголка 50на50 сам клинок будет удерживаться струбциной или любым имеющимся зажимом. Далее беру кусок стальной проволоки 8мм длиной 30см и профильную трубу 20на20 30см и привариваю проволоку на край, а на конец для ограничителя кусок проволоки так при работе ничего не будет вылетать.

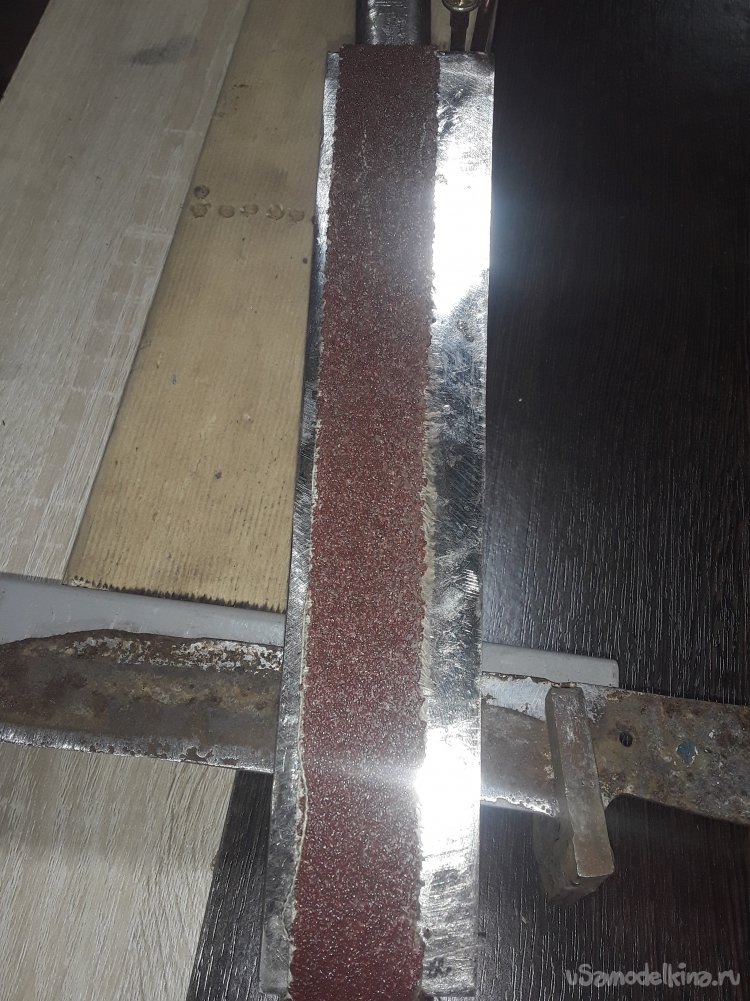

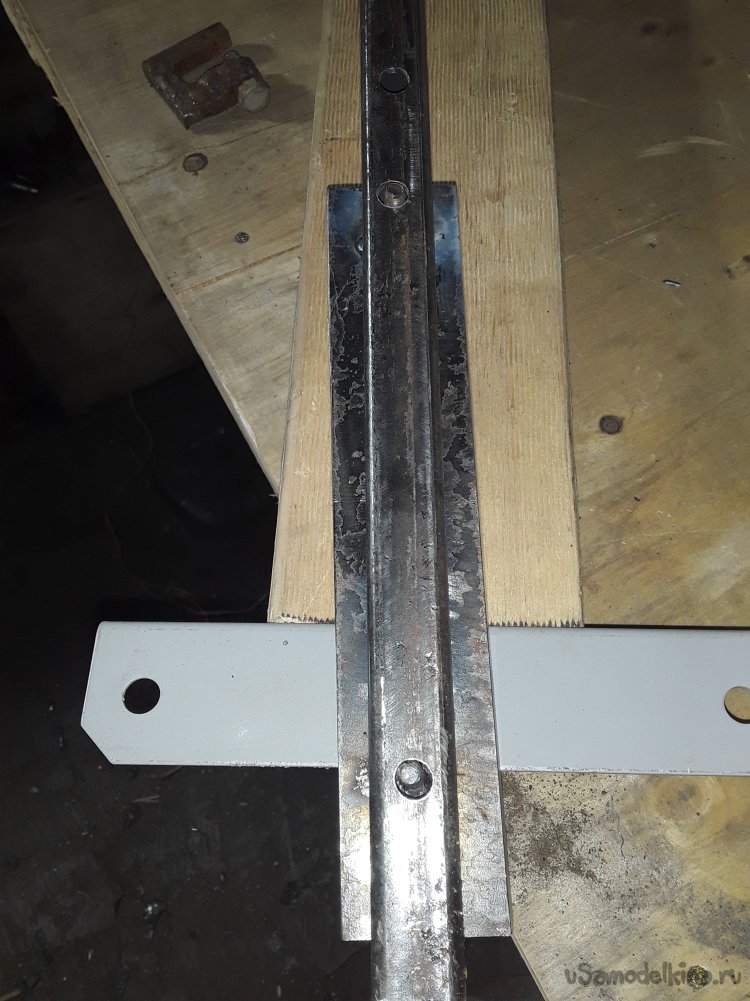

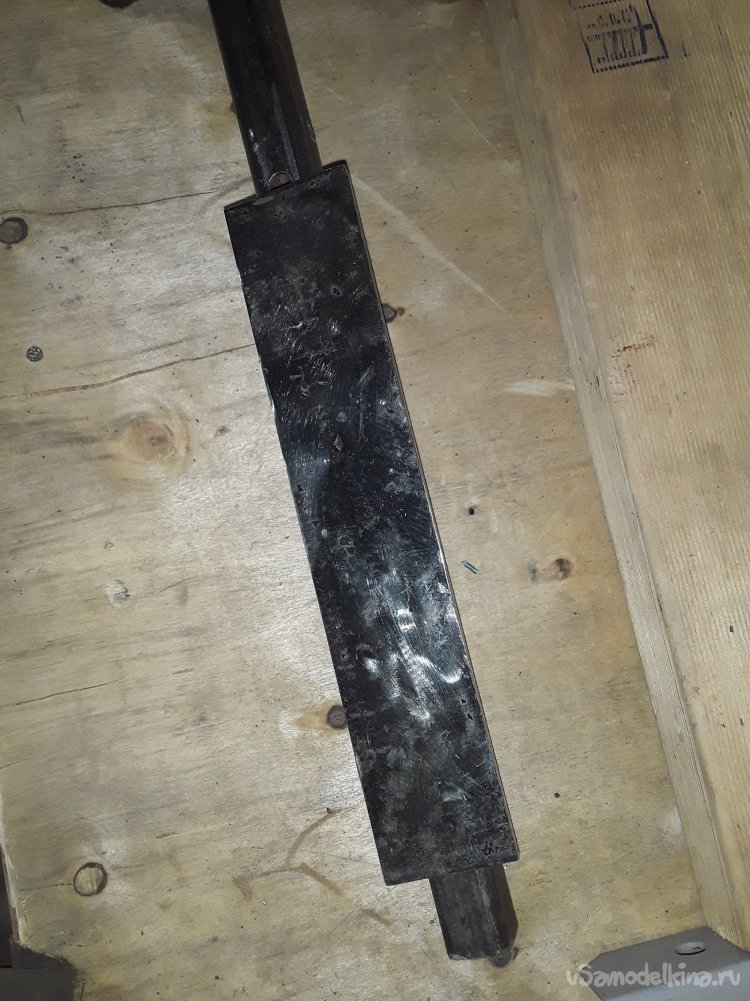

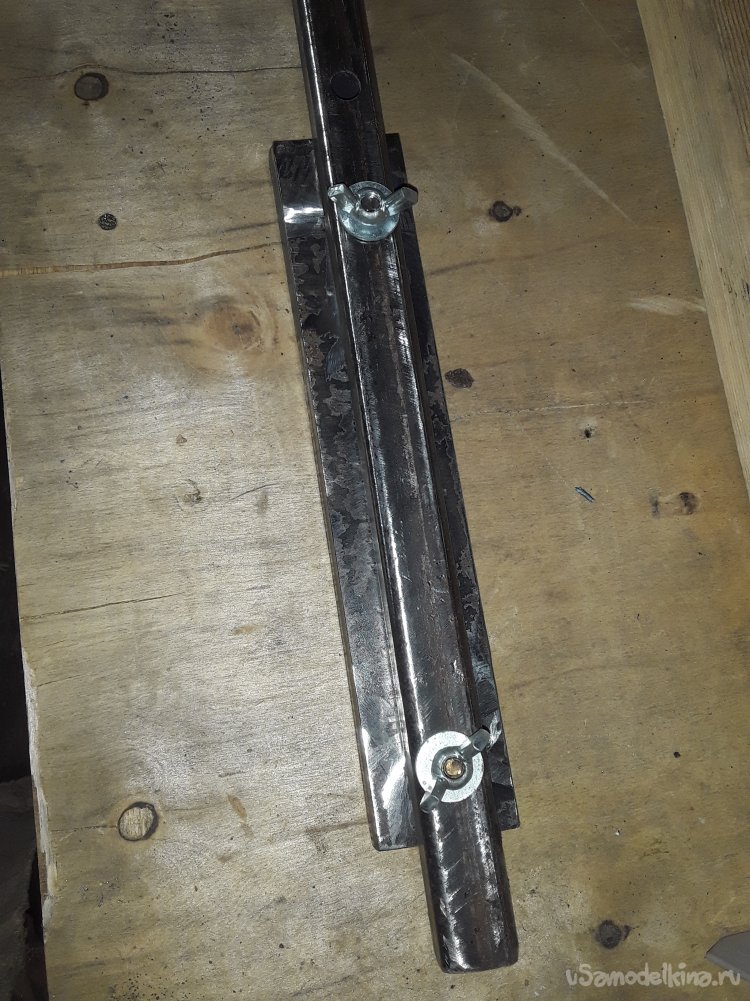

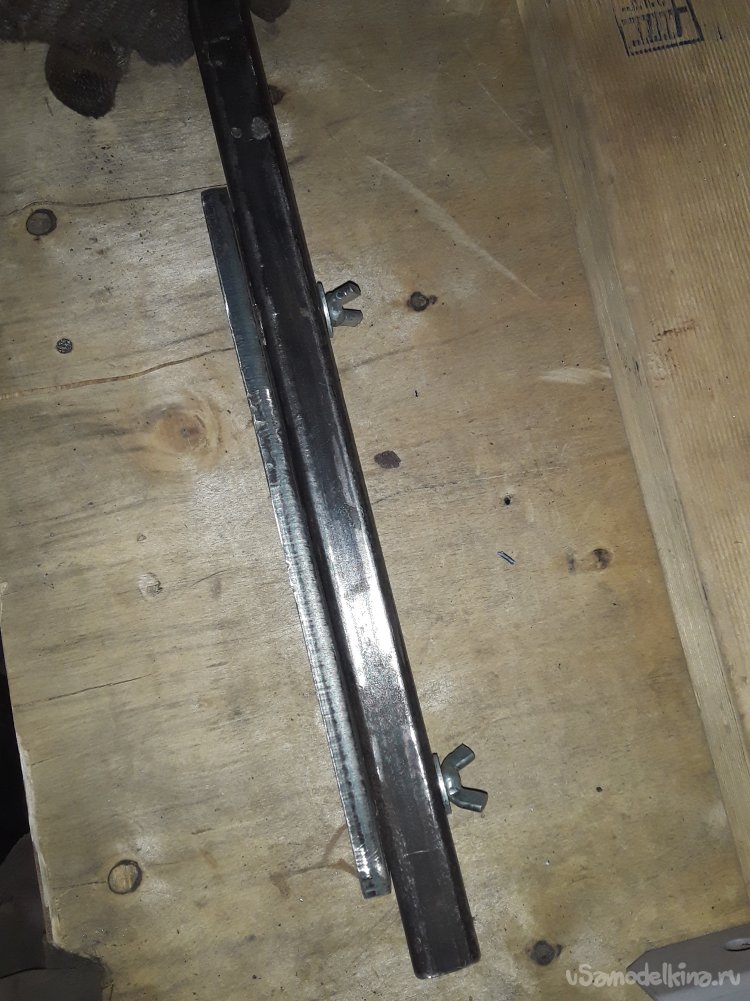

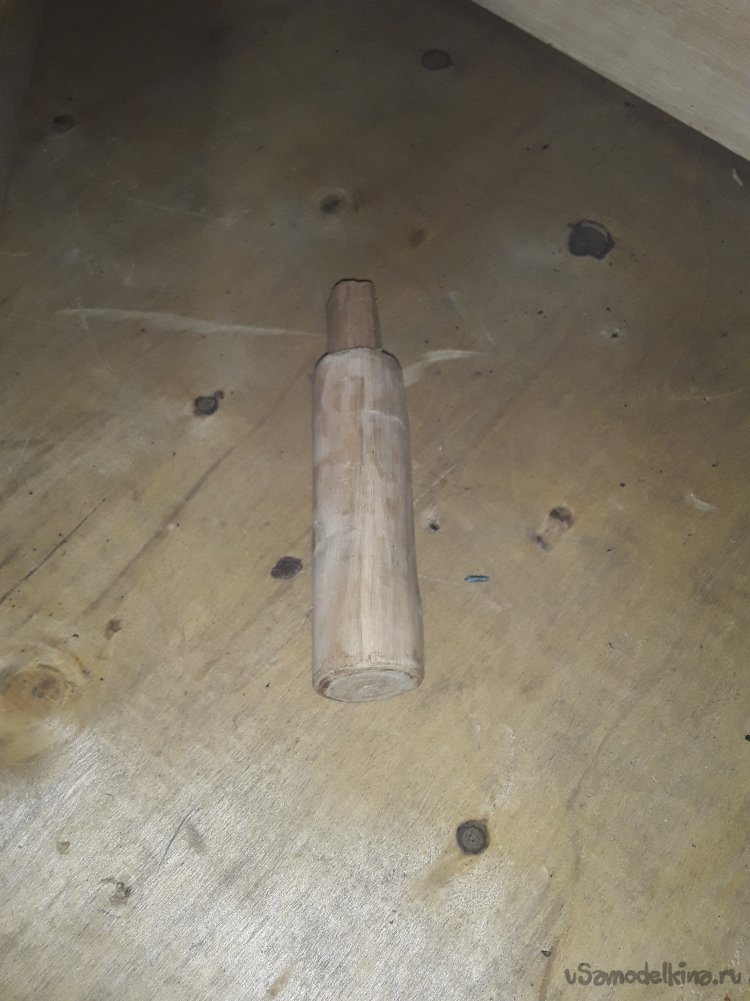

Для площадки взял полосу 8мм и приварил отступив от края два болта и под них просверлил отверстия в рукояти и с помощью гаек все затягивается. Для установки наждачной бумаги просто открутил, поставил и закрутил все держит плотно ничего не вылетает. При сверлении нужно вытянуть до конца рукоять до упора и площадку ставлю почти на край уголка. Теперь все ставлю на свое место фиксирую верхний упор и из кругляка делаю рукоять.

Для ограничения при работе возле упора насверливаю отверстия в брусе и просто ставлю подходящую штуку. Хотя для упора я сделал зажим он не только удерживает нож, но и дает мне сделать окончание спуска.

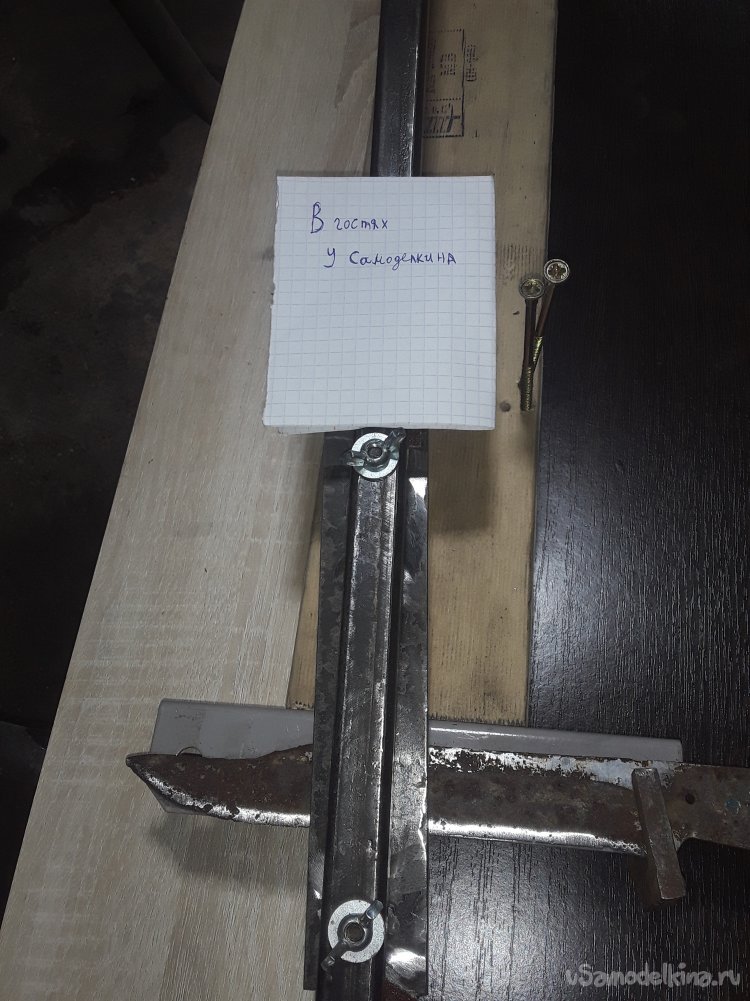

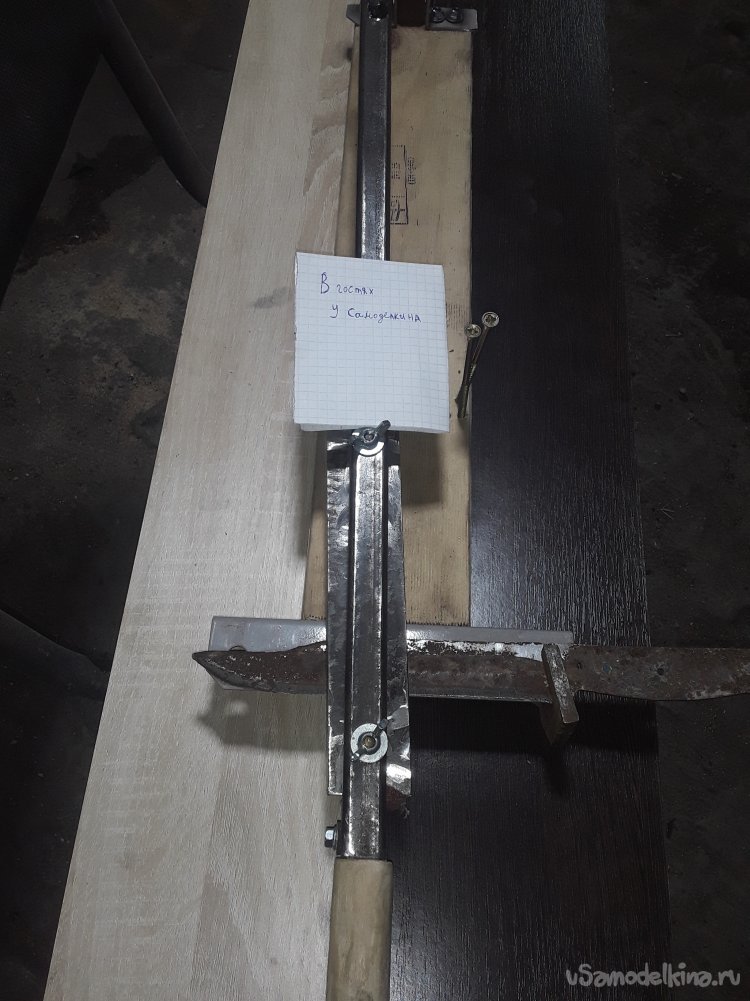

Ну вот и все готово все собранно и работает. Нашел ненужный нож, зажал и немного обработал.

Приспособление получилось очень простым и удобным для работы. На нем можно не только затачивать, но и производить финишную шлифовку мелкой наждачной я так же для нее сделал и напильник им можно формировать спуски очень даже качественно. В общем очень много пользы и самое главное все своими руками. Всем спасибо большое за просмотр моей статьи надеюсь кому-то пригодится всем мира и добра и до новых встреча в гостях у Самоделкина!!!
