Приспособление «Бульдозер»

Всем здравствуйте сегодня хочу вам рассказать про изготовление приспособления для выведения спусков на клинке в народе "бульдозер". Есть опытные мастера которые могут без всяких приспособлений формировать клин красивый и ровный, но я не из таких и именно по этому я нашел один легкий и мало затратный вариант Бульдозера. Данное приспособление очень облегчает труд ноже дела я не пожалел что, потратил на его изготовление время. В сети множество видов и вариантов изготовления так, что ничего нового я не покажу и расскажу, а просто покажу как сделал я.

Понадобится инструмент

• Дрель

• Болгарка

• Сварочный аппарат


Материалы

• Две пластины 8 мм толщиной

• Пружина

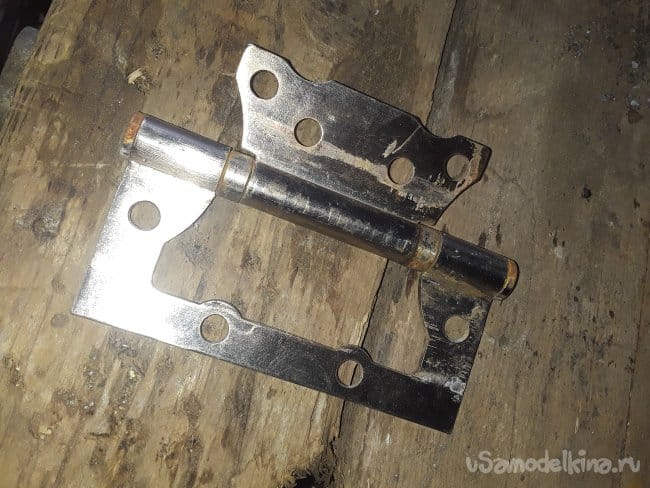

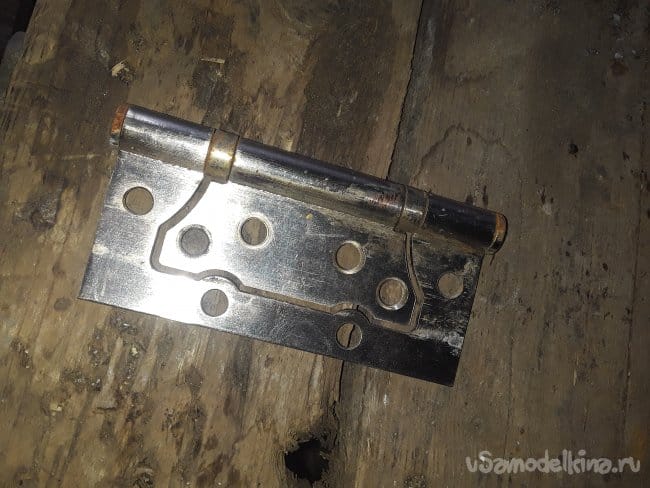

• Навес дверной универсальный

Сборка

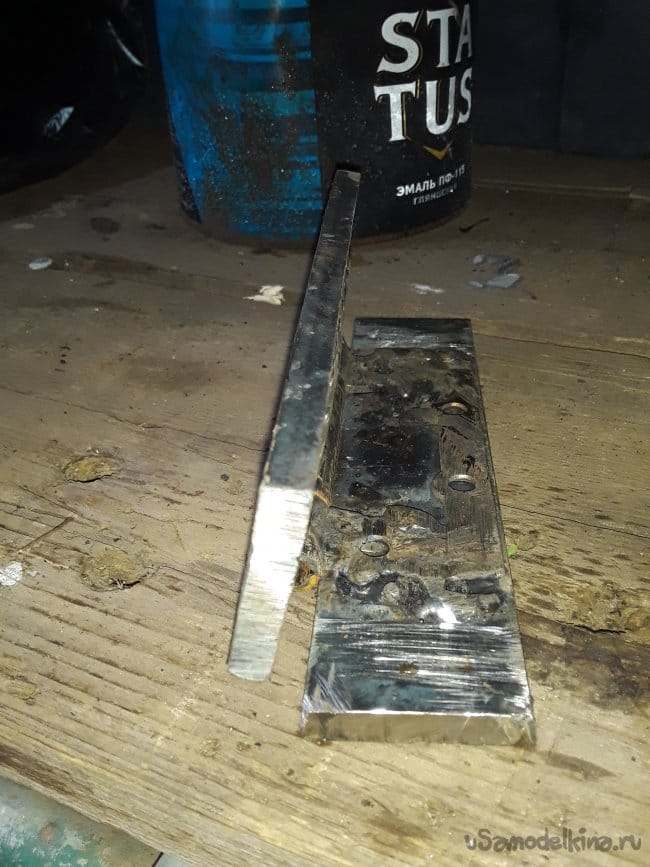

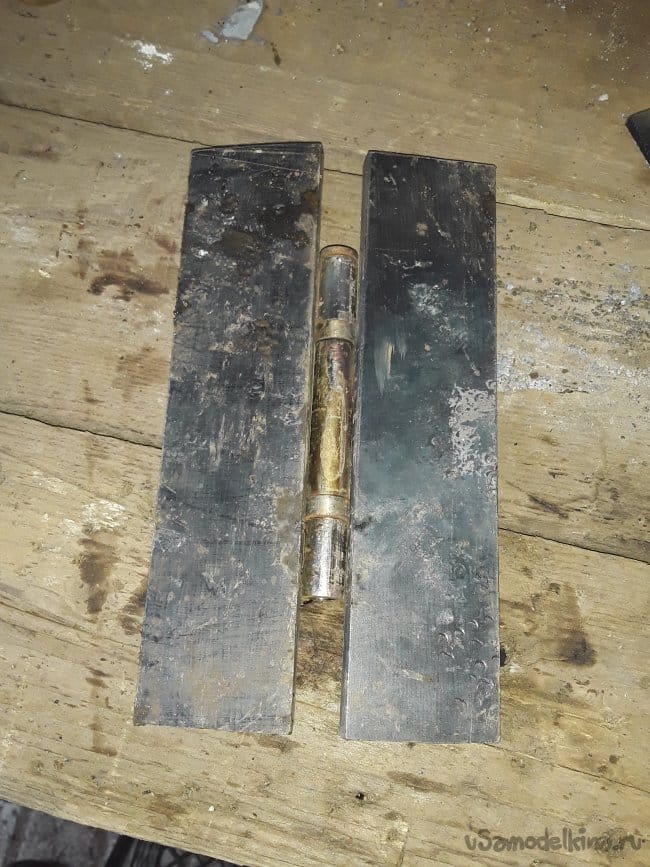

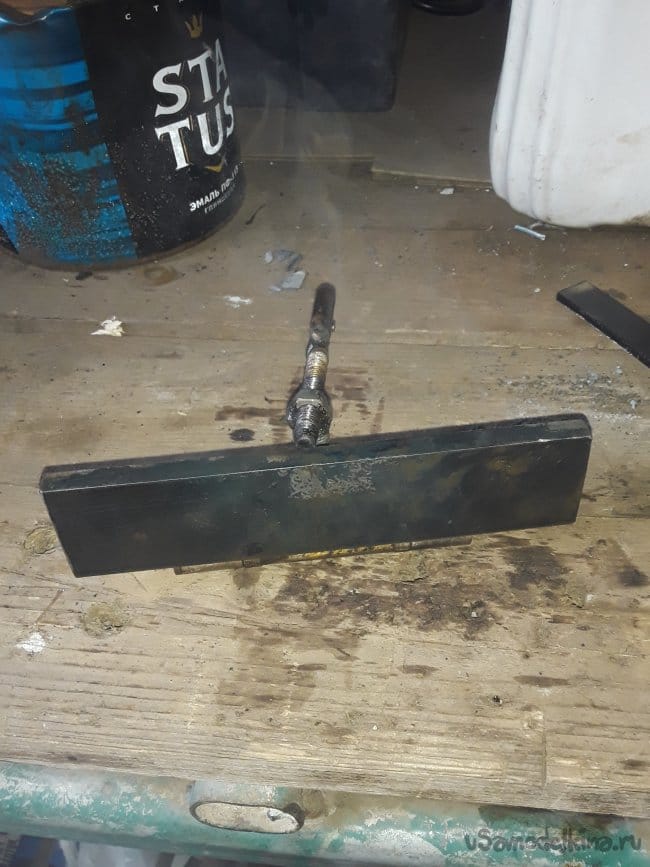

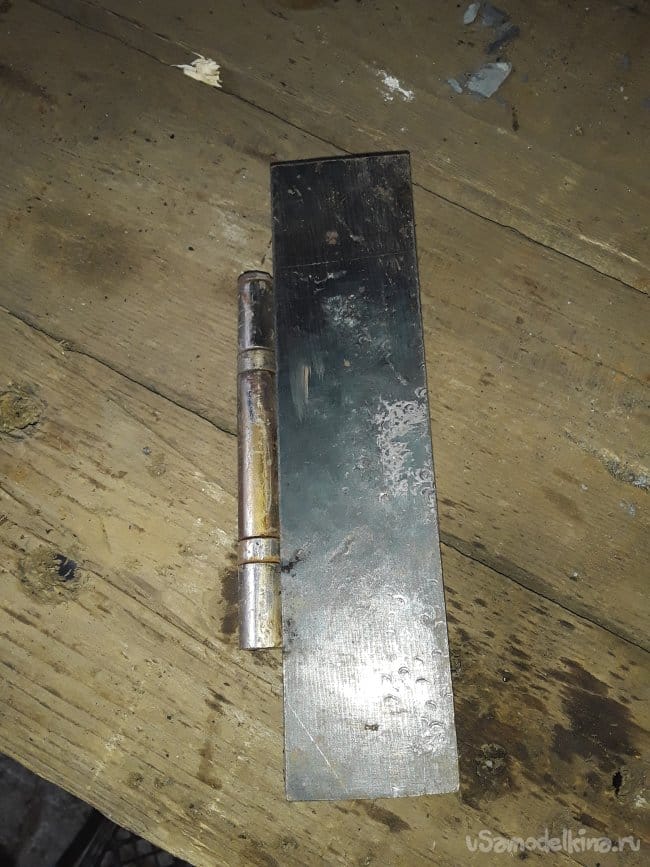

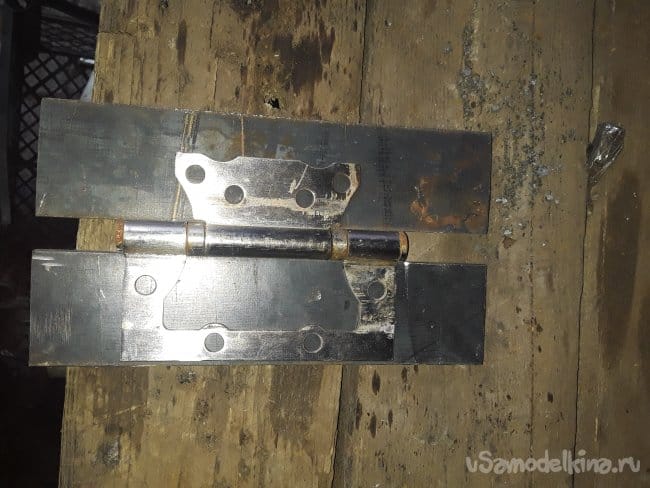

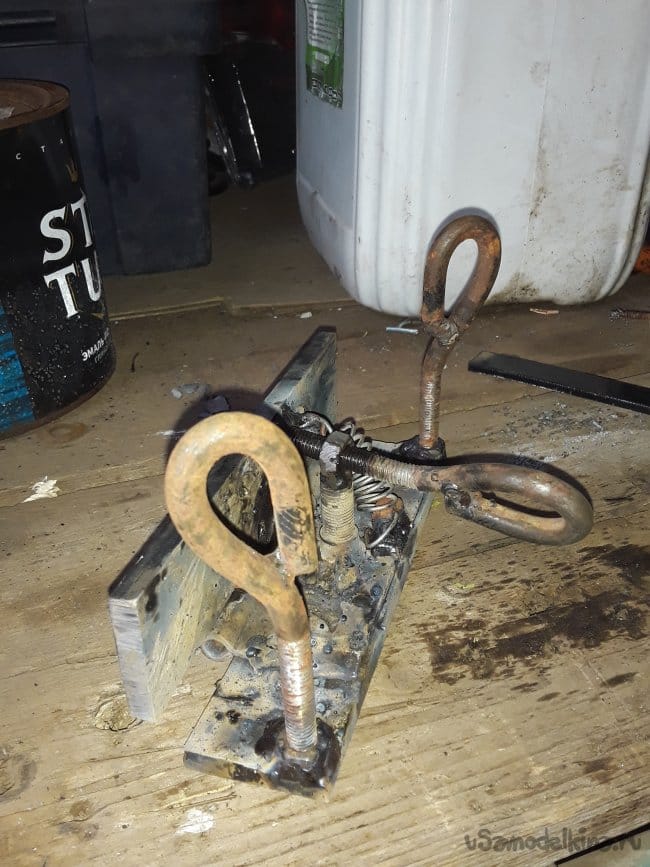

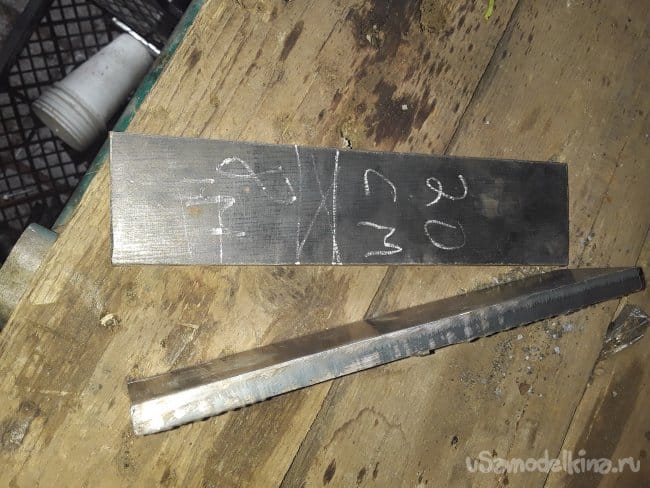

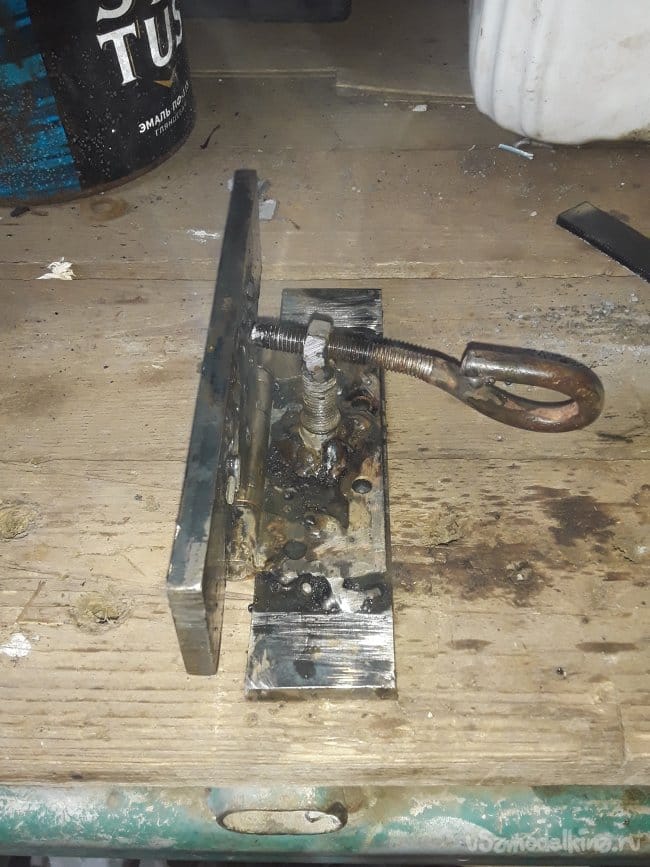

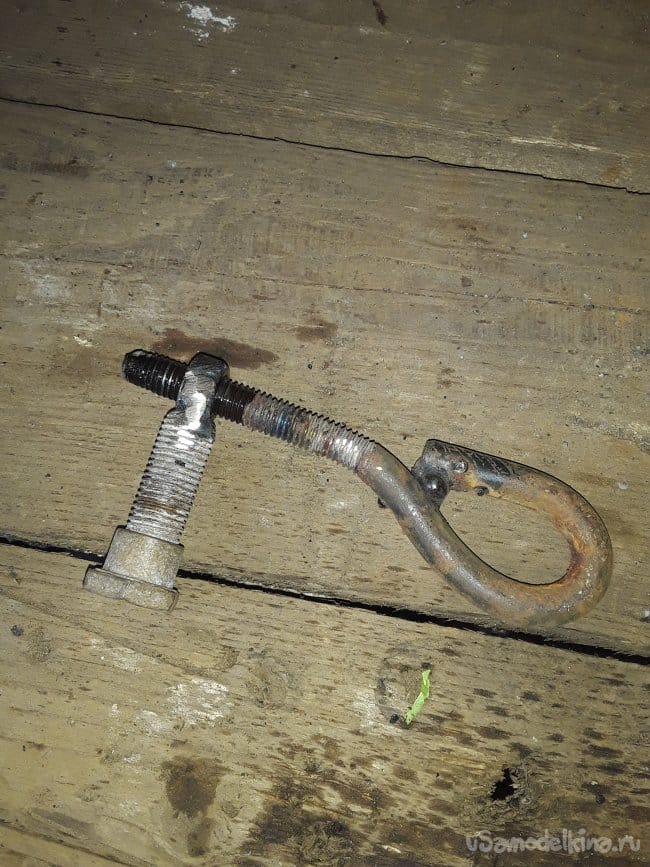

Для надежности взял две пластины 8 мм шириной 5 см и длинной 20 см. Навес универсальный потому что недорогой и нет люфта. И так самое главное это как будут соединены пластины если будет неровный угол то и спуски будут неровными. Крепить можно на болты или на саморезы я же решил приварить все электро сваркой. Самый главный минус - это то, что металл может повести и приспособление будет кривым. При сварке очень часто остужаю метал так риск будет минимальным. Привариваю пластины к навесу контролируя все угломером после сварки шлифую швы. Для регулировки угла привариваю гайку на болт и устанавливаю на свое место. Для регулировки согнул и сварил крючок, нарезал резьбу и закрутил на место болт привариваю все на свои места. Для удобного удержания привариваю две гайки и сгибаю два крючка и примеряю все. Чтобы все работало ставлю пружину, проверяю все работает на пластине где будет крепиться клинок просверливаю два отверстия для удержания клинка от перемещения его верх или вниз.

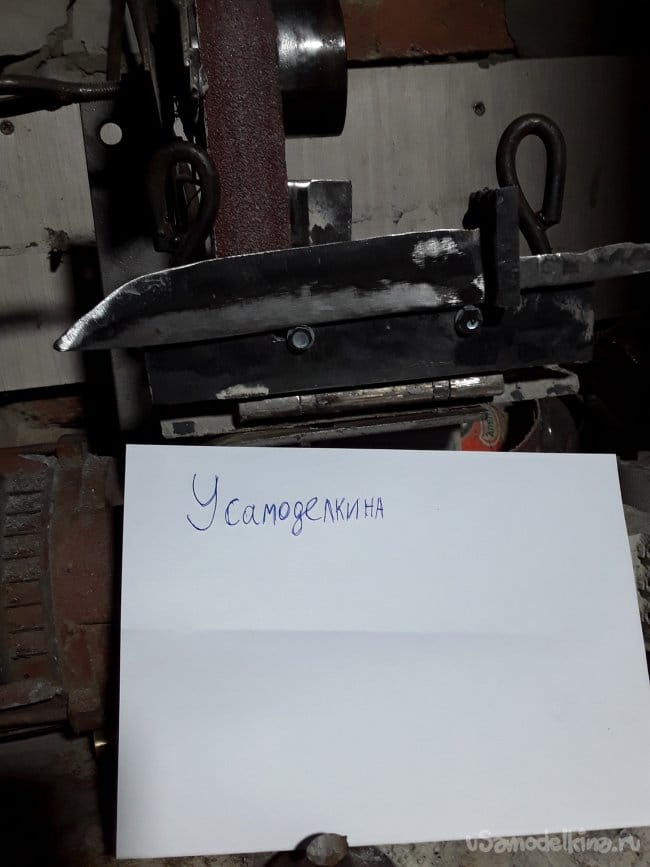

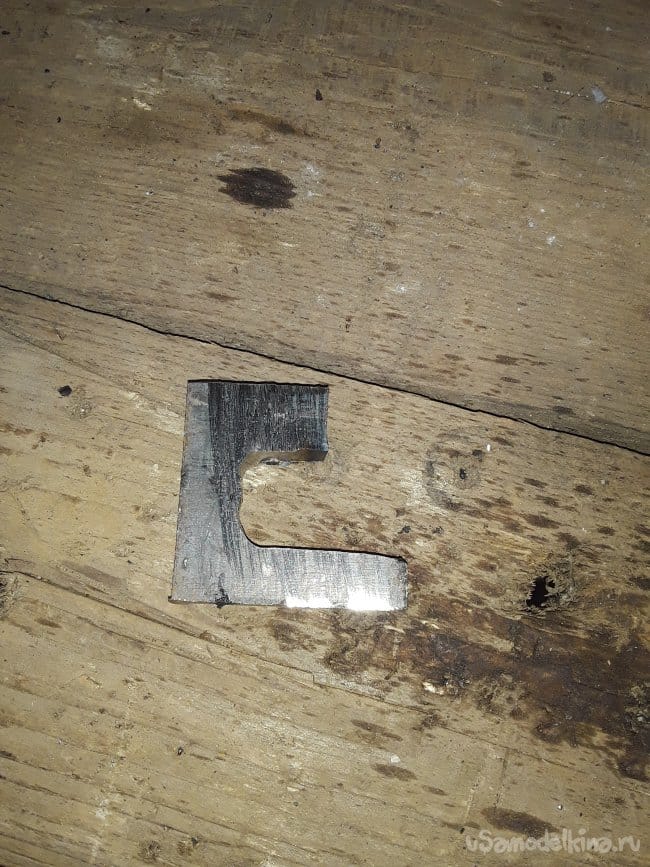

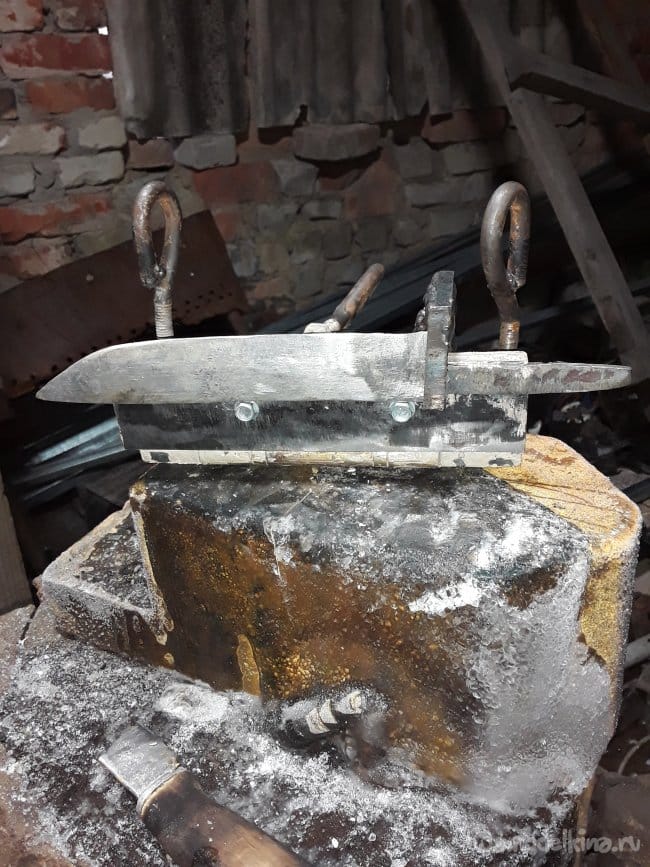

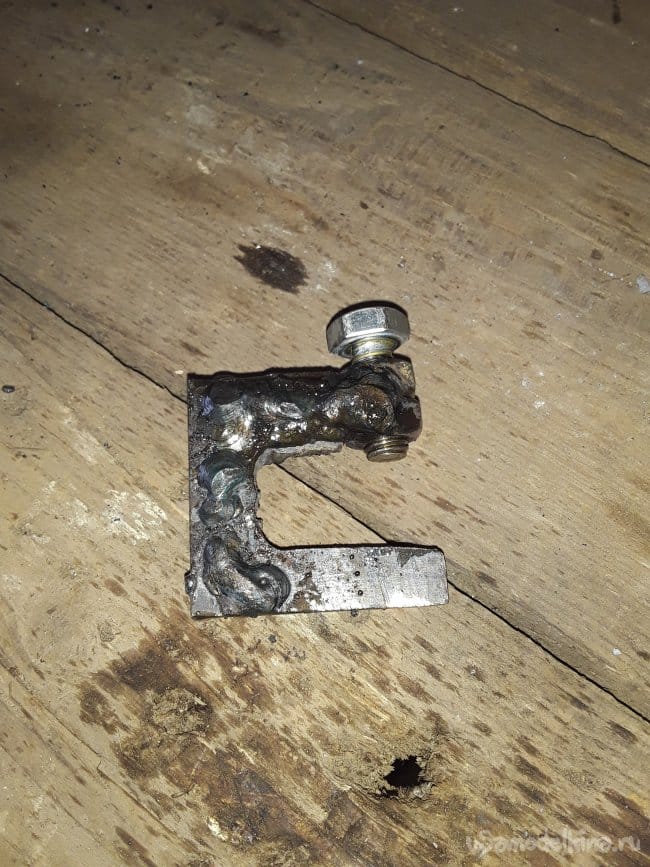

Вот и все теперь зачищаю швы и крашу. На все работы ушел час, а польза на года при работе минусов не нашел угол регулируется легко держать удобно осталось только увеличить столик на Гриндере так, как он очень узкий и короткий как-нибудь переделаю. Для крепления клинка сделал маленькую струбцину


В общем сегодняшняя коротенькая статья подошла к концу не судите строго спасибо за ваше внимание и до новых Самоделок друзья и Всех с днем святого Валентина
