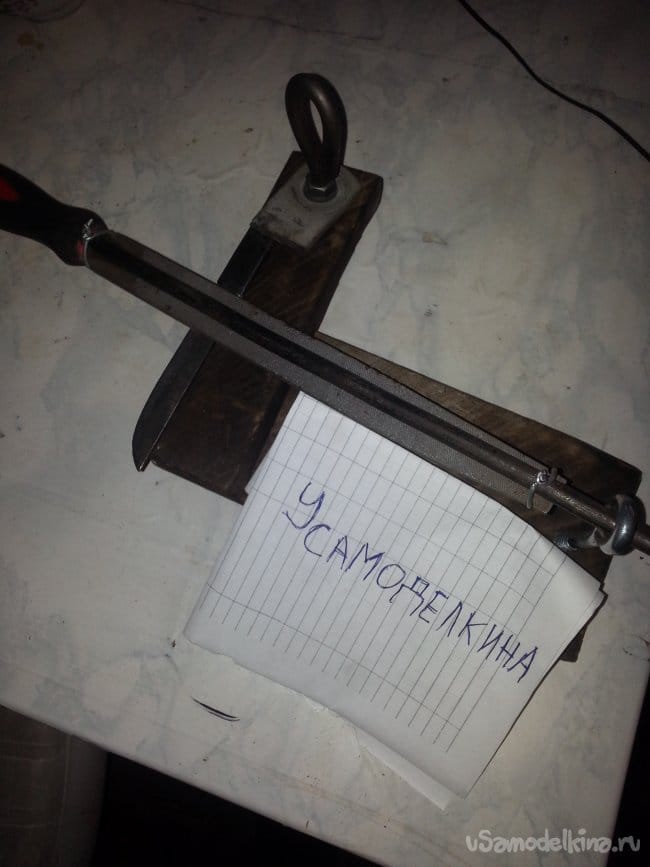

Приспособление для формировки клина (спуска)


Всем здравствуйте. Каждый раз после ковки ножа нужно формировать клин. Очень много для этих целей есть инструментов, кто-то как я ушм зажав в тески формирует, кто-то на Гриндере ну, а если нет ничего кроме напильника, тогда изготавливают такое приспособление как это.

В интернете много разного рода приспособ - эта самая распространённая и легкая в повторении. Форма клина на этой приспособе формируется очень даже легко также можно сделать пару напильников с разным зерном, также можно регулировать и угол клина.

Ну вот и все вроде рассказал теперь приступаю к созданию своего варианта этой хорошей штуки.

Нам понадобится
  1. Кусок доски 2.5 на 100мм 20см
  2. Напильник
  3. Прут 10мм 40см
  4. Крючок с саморезом
  5. И болт с гайками для зажима

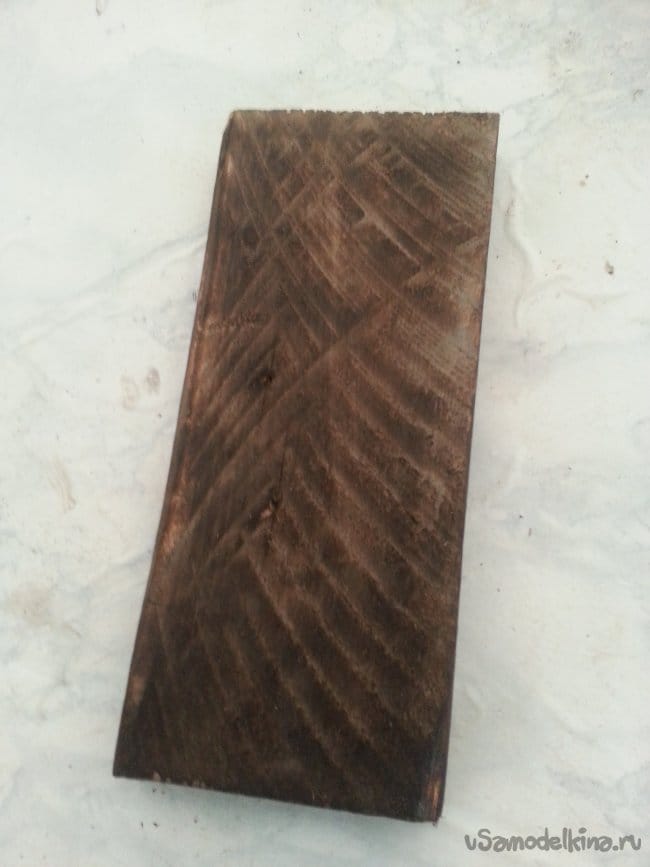

Беру кусок доски 20 см ровную, шкурю и обжигаю для вида вот так

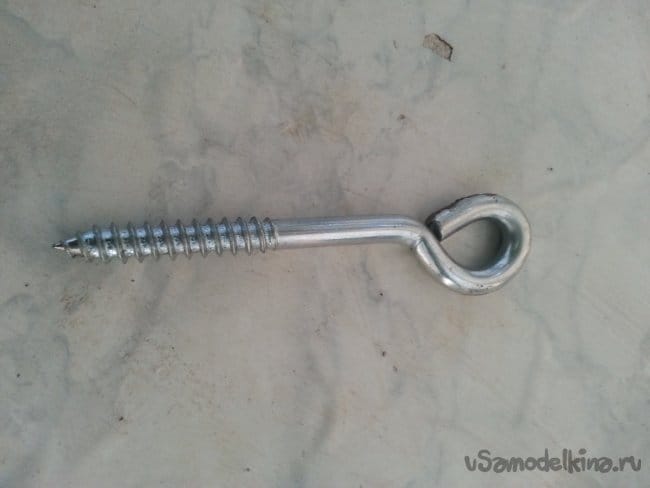

Теперь нужен крючок само нарезной я взял 8 см длиной можно поменьше

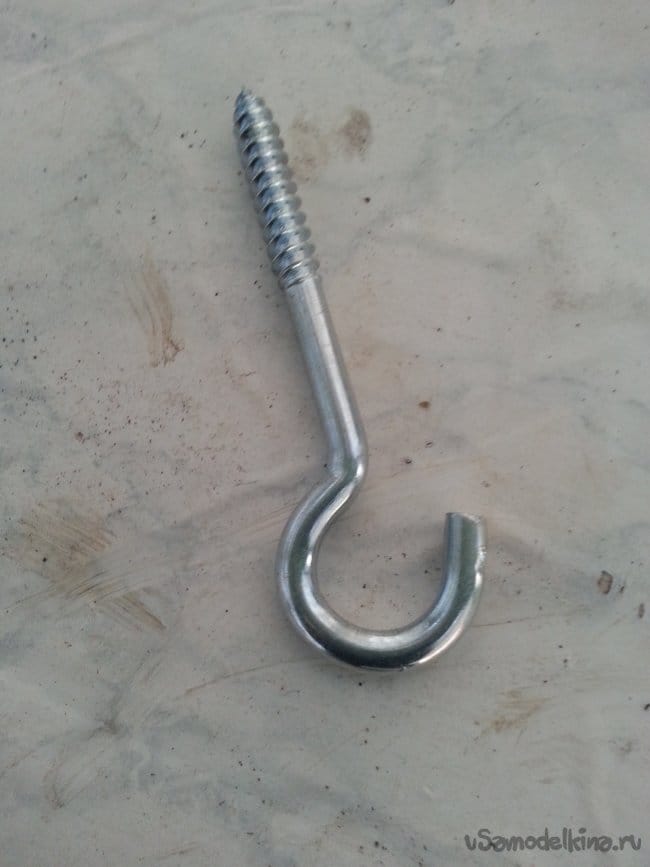

Отрезаю немного и загибаю вот так

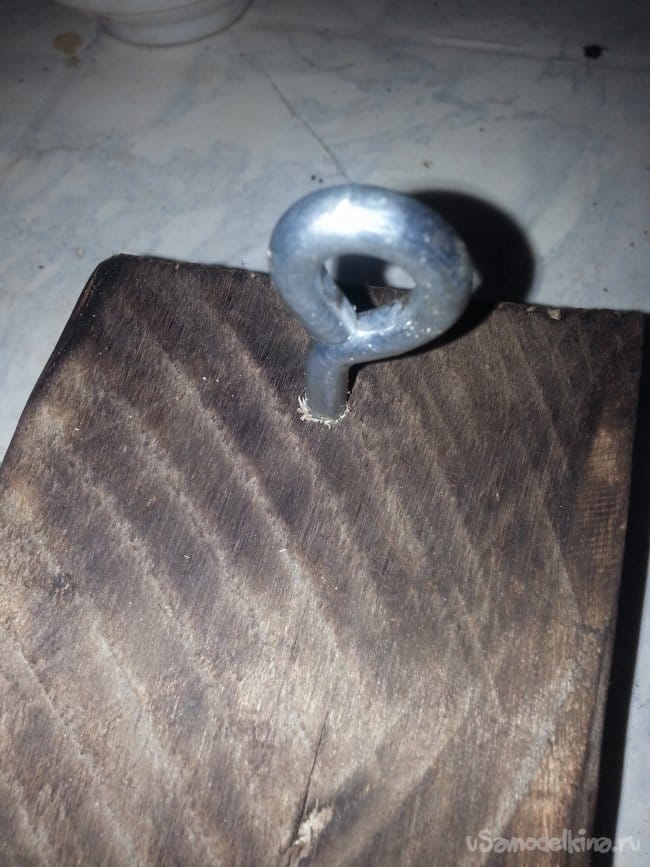

Отступаю от края 1 см и просверливаю небольшое сквозное отверстие, чтобы доска не лопнула. Закручиваю крючок

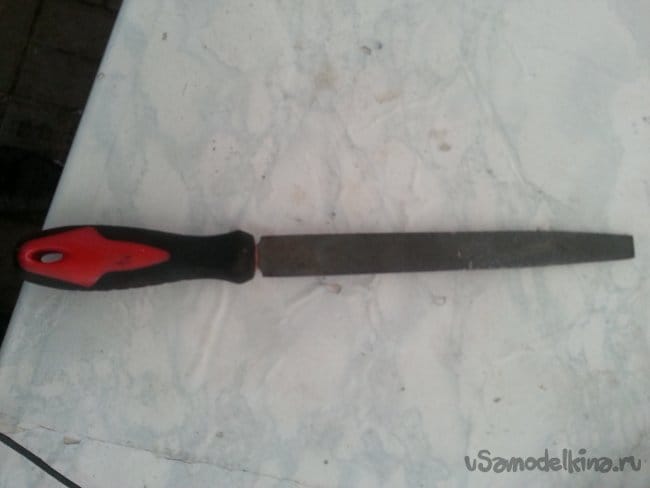

Теперь приступаю к напильнику вот и он 20 см длиной

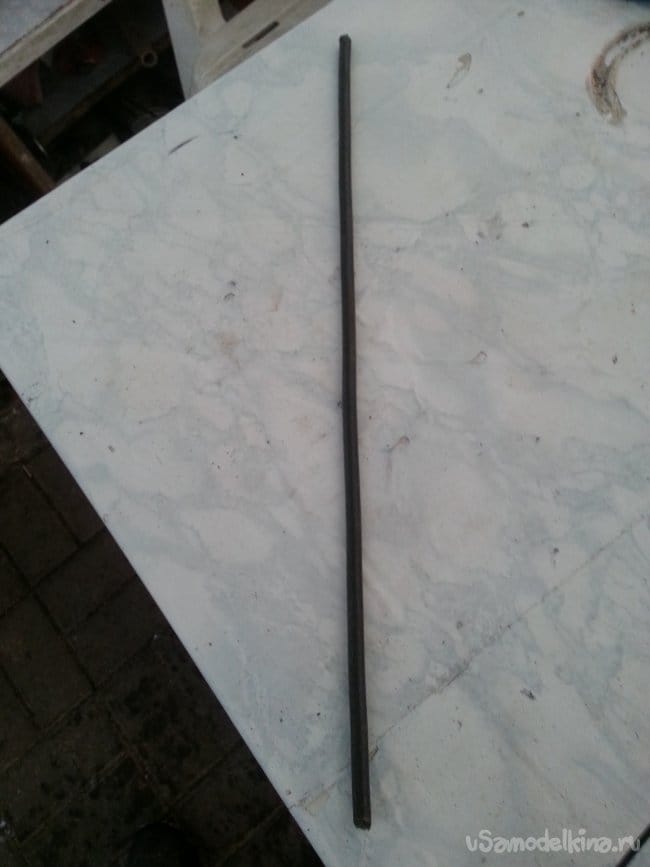

Далее мне понадобится прут 10 мм 40 см длиной

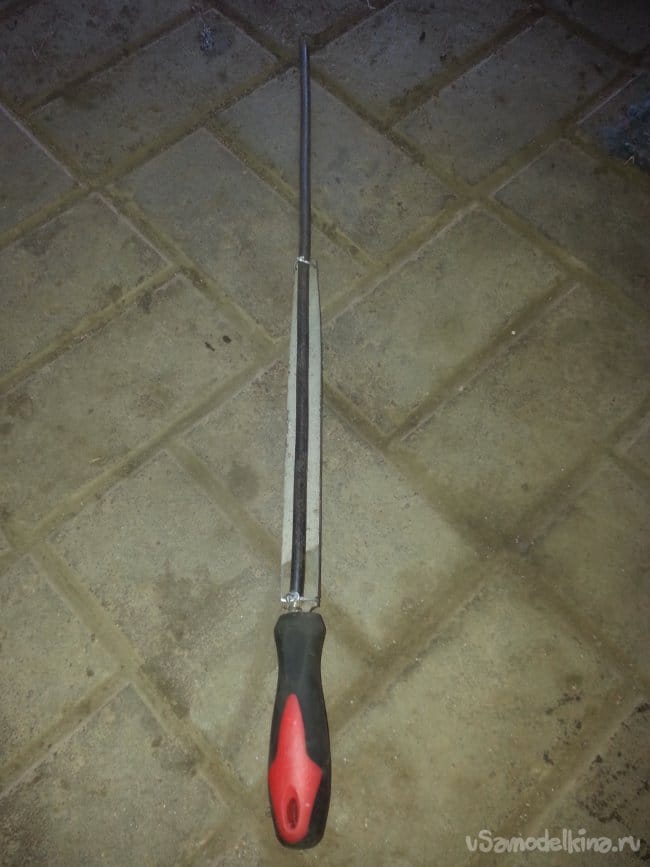

Прикручиваю напильник к пруту проволокой. Можно взять и длиннее напильник и шире так будет быстрее, но у меня только такой под рукой был, еще видел и маленькую приспособу где-то 5 см для чего она не знаю.

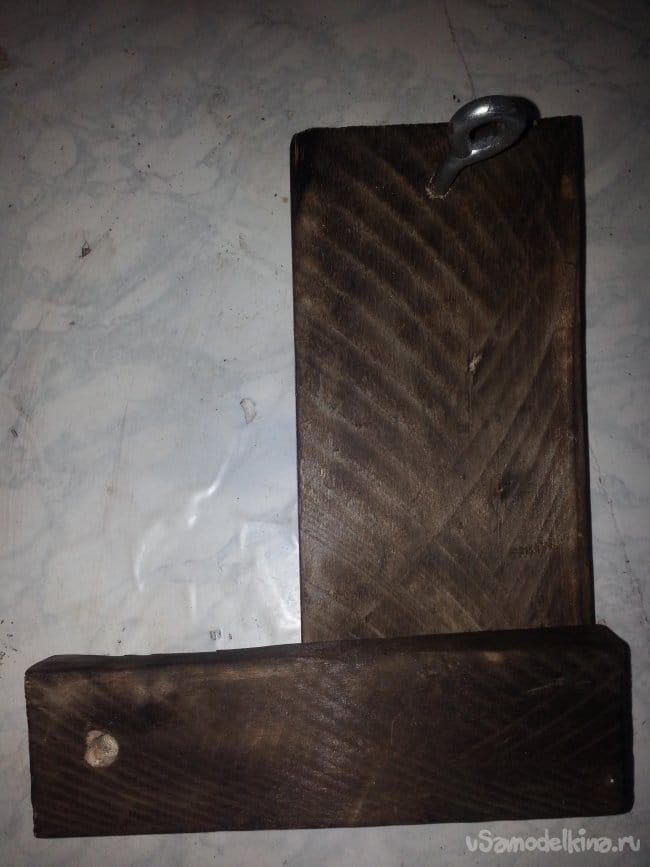

Теперь беру кусок такой же доски и половину ее и прикручиваю саморезами к основной доске. Это для крепления ножа на устройстве просверлив отверстие доя винта

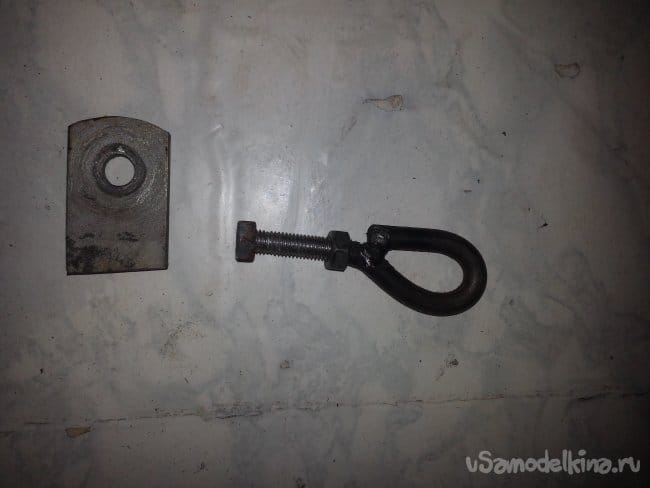

Для крепления можно взять все что угодно. У меня для крепления как раз подошел вот такой крючок с пластинкой

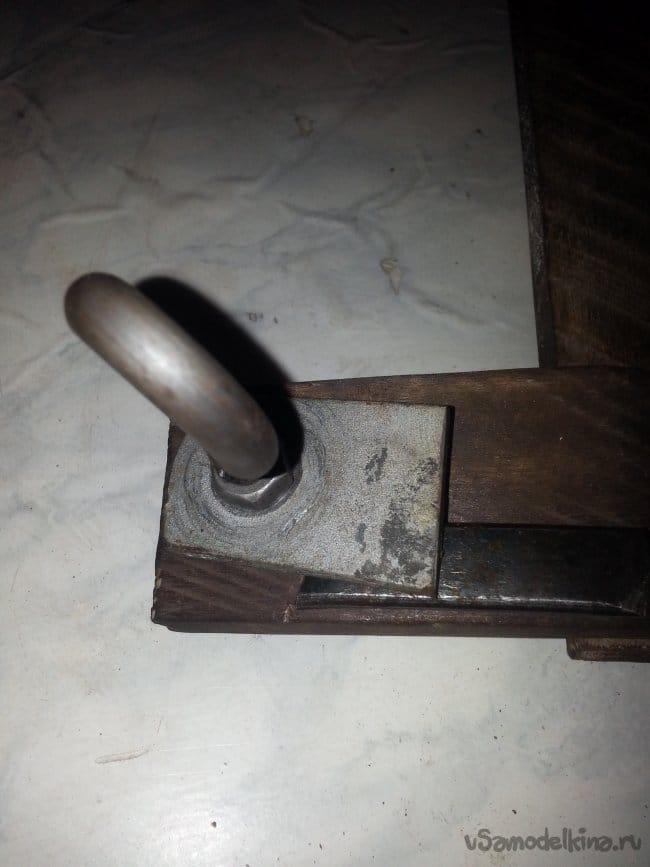

Прикручиваю все на свои места зажимает хорошо

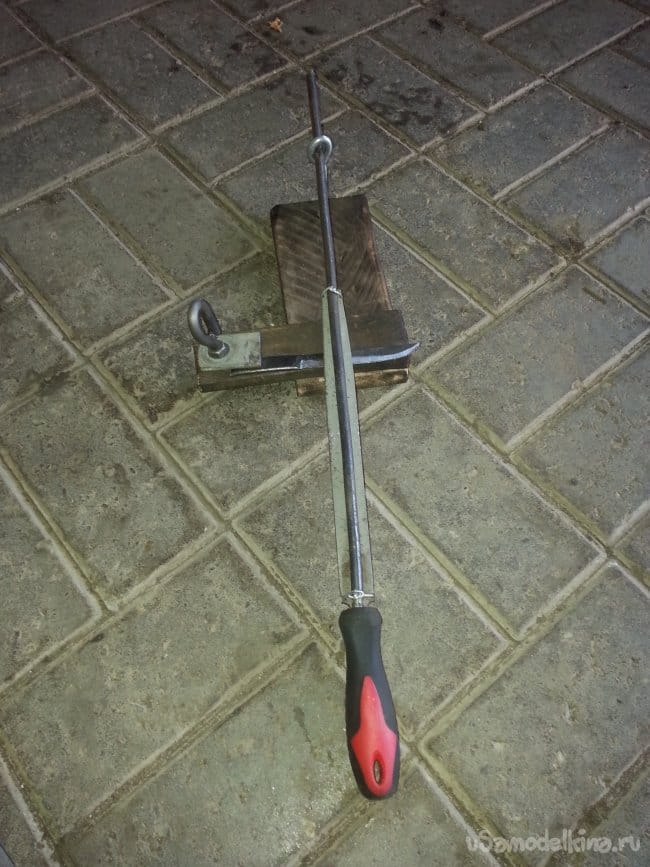

Ну вот и все собираю все на свои места. Приспособление готово на всю работу у меня ушло минут сорок, а пользы и сэкономленного времени масса. Вот в собранном виде

Немного попробовал поработать

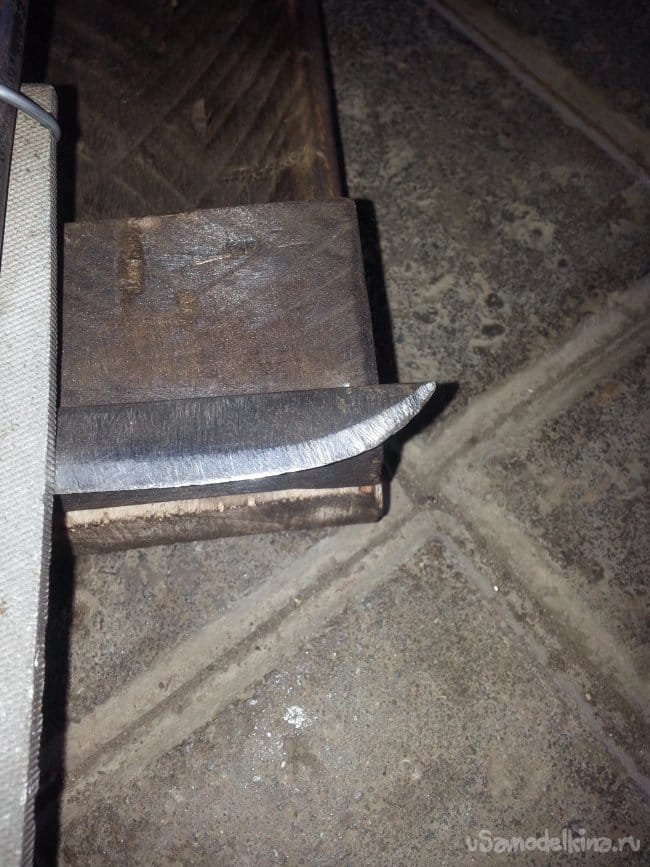

Берет очень хорошо, вот попробовал на ненужной железке

Ну вот и все работает приспособление очень хорошо и по цене всего затрата на напильник, а все остальное валяется во дворе. Нисколько не жалею о потраченном времени, приспособление хорошее, легкое в исполнение и работе, можно работать с почти любой длиной клинка есть возможность менять зерно напильника и можно работать с любым углом клина, да и красивей намного чем на наждаке.

Особо не судите за красоту исполнения. Уверен что приспособление будет служить очень долго.

Всем спасибо за внимание и до новых Самоделок друзья
