    Раздвижной шаблон для фрезерного станка

    Раздвижной шаблон для фрезерного станка


    Вариантов существует таких шаблонов множество. Но меня особо они не восхитили. Или избыточное количество деталей, или способ регулировки замысловатый, или специфические ползуны и направляющие требуются.

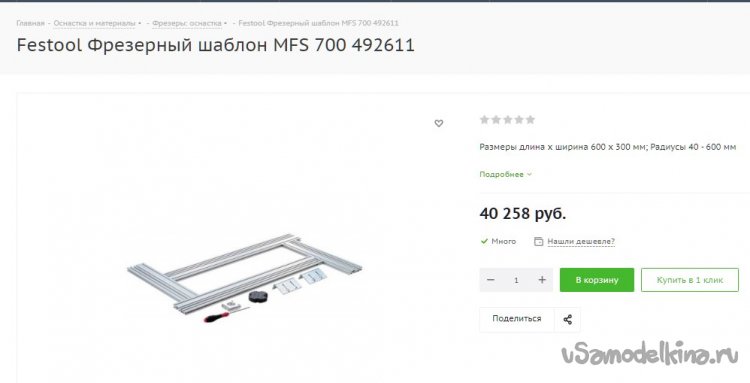

    Вопрос о покупке как-то даже не возникал, однажды я видел абсолютно неадекватный ценник на такое приспособление, поэтому как всегда пошёл по пути наименьшего сопротивления ))

    Ну и основное требование конечно, чтобы у меня были в закромах хоть какие-то пригодные для этого материалы. И такие материалы нашлись.
    Не смейтесь, у меня в закромах чего только не найдётся. Это оказались направляющие стекол форточек от Икаруса. Да-да, жёлтенькие городские автобусы. Те самые.

    Но конечно я не призываю именно такие искать, подойдут любые. Т-трек не самый дефицитный товар. А может у кого они и в заборе торчат, или карнизы оконные для штор бывают такие. Ну в общем я материал выбрал, осталось придумать способ лёгкой настройки фиксации.

    Сначала я вообще сделал без фиксации и разметки. По линейке устанавливал и струбцинами зажимал к столу. Но обнаружился существенный недостаток. Размеры плавали, при фрезеровке отжимались незакреплённые салазки.
    Да и салазки сделал короткие, они не очень плавно двигались. Поэтому довольно быстро заменил их. Для удобства использовал дюралюминий по толщине равный внутреннему просвету профилей.

    Выточил из кругляка дюралевые эксцентрики и запрессовал в них стальные рукоятки. Перед запрессовкой в круглое отверстие, сплющил конец Г-образной рукоятки и запрессовал в эксцентрик.
    На фотографиях понятнее будет чем я тут пытаюсь объяснить, да и видео я снял тоже с разбором механизма фиксации.

    Весь процесс изготовления занял день, с поиском материалов и переделкой.

    Разметку нанёс известным способом переноса распечатки с лазерного принтера на деталь при помощи утюга.

    Линейки миллиметровые нарисовал в программе Sprint-Layout, русскую версию прикладываю, как и файлы линеек.
    Линейки рисовал сам, вы можете менять шрифты и расположение цифр на ваше усмотрение.

    Для изготовления использовал;

    Инструменты: болгарка, токарный станок, дрель, отвёртки, свёрла, метчик М3. утюг, лазерный принтер.

    Материалы: Т-трек дюралевый 12 х 20 мм, болванка дюралевая диаметром 12 мм для эксцентриков. Проволока сталька 4 мм для рычагов, винты м3 х 10 мм 8 штук. Листовая дюраль 8 мм толщиной.

    Расходники; Бумага наждачная, растворитель для обезжиривания при переносе рисунка, ветошь, смазка консистентная.

    Размеры ориентировочные, всегда при изготовлении самоделок, проявляйте гибкость в решениях в зависимости от наличия материалов. Общий принцип ясен, детали и материалы можно менять по ходу изготовления. Можно даже из дерева сделать такой шаблон, но мне проще было из дюраля.

    Надобность в таком шаблоне может и не возникнуть никогда, но я его использовал для изготовления шкатулок из цельного куска дерева. Видео прилагаю этих шкатулок ))

    Вещь не очевидная, приспособление специфическое, поэтому я сначала покажу что с его помощью сделал сам, из цельного куска дерева.


    С самого начала установка размеров была по линейке, а для фиксации зажимал струбцинами к столу.


    Потом нанёс разметку методом ЛУТ.


    Довольно быстро переделал механизм салазок, поставил эксцентриковые зажимы для быстрой фиксации размера.

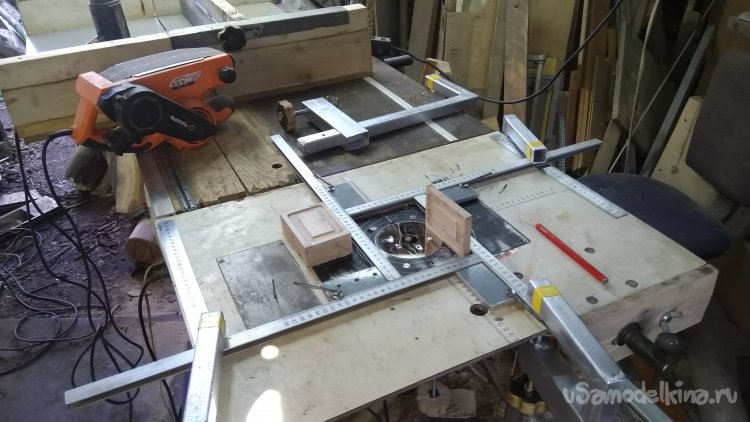

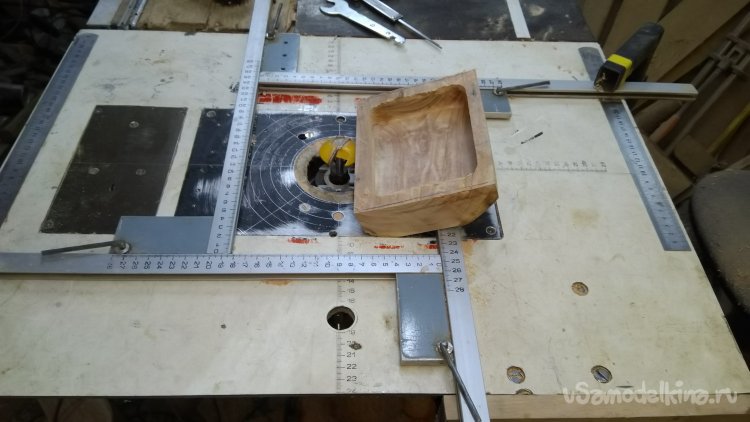

    Шаблон фиксируется на столе струбцинами, тут двумя зажато, но можно и четырьмя.


    Разметка прямо на столе помогает ориентироваться.

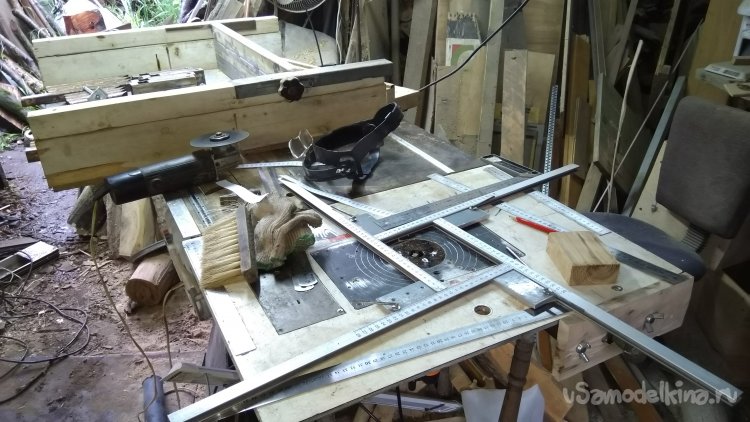

    Тут из кучи железок возникают струбцины, и из поленьев заготовки шкатулок.


    Тут в стадии изготовления струбцин, они понадобились и для шаблона тоже ))


    Эксцентриковые зажимы держат хорошо шаблон от разъезжания, но сам шаблон к столу зажимаю самодельными струбцинами.

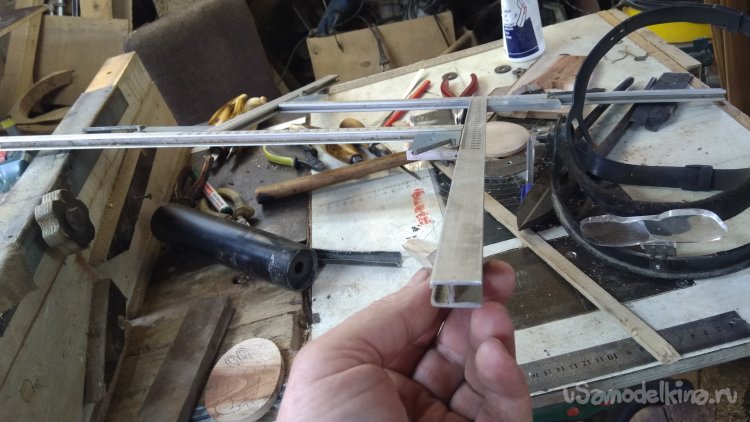

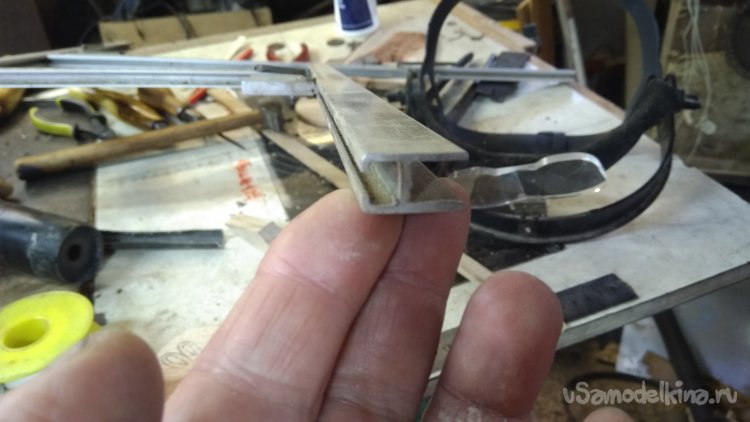

    Профиль можно любой, главное условие чтобы были заплечики за которые будут держаться салазки.


    Размер ограничен не только размером имеющихся профилей, но и удобством работы и предполагаемым размером заготовок.

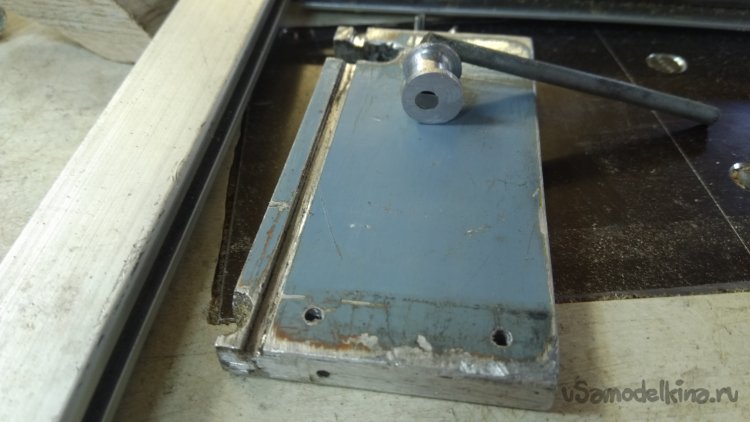

    В салазках пропилил пазы в которых скользят сами профили с заплечиками.

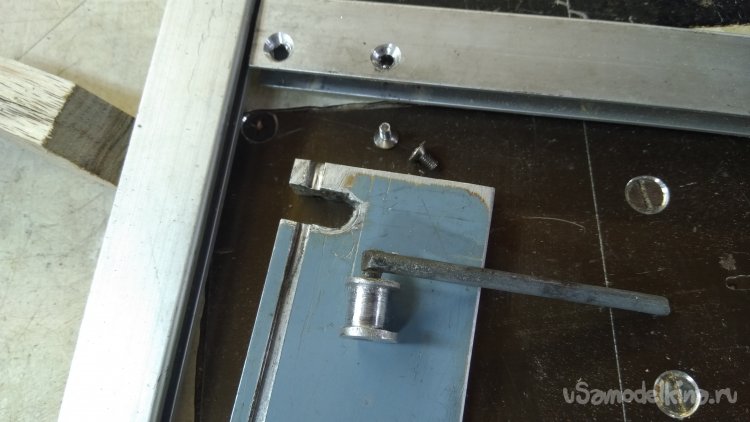

    Эксцентриковая втулка просто вкладывается в пропил сбоку.

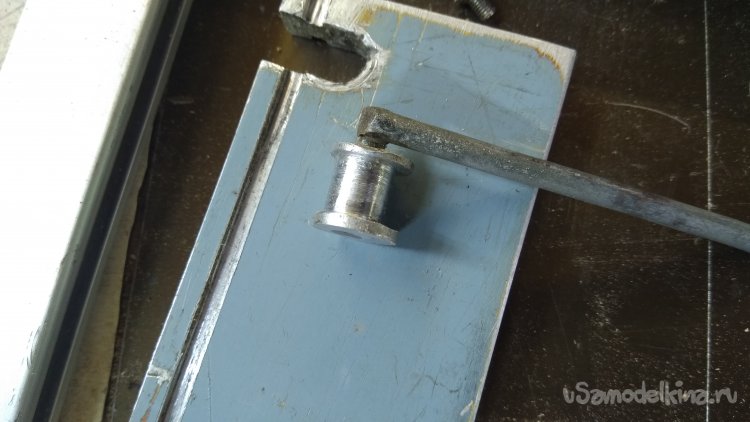

    Сами эксцентриковые кулачки снабжены рычагом из катанки 4 мм диаметром. Тут усилие небольшое, при надёжной фиксации.

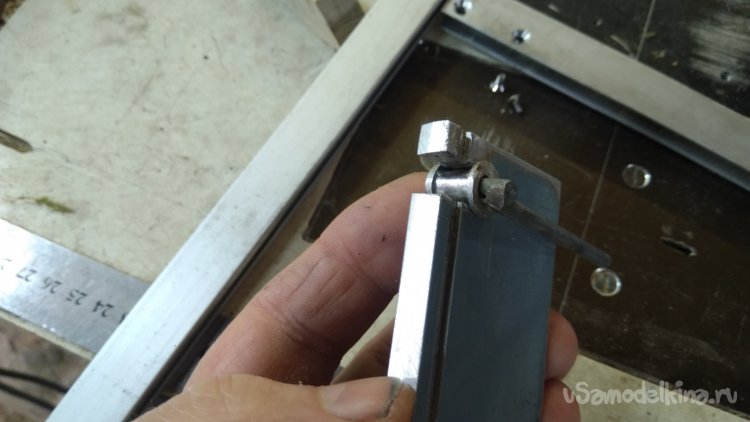

    Вот так выглядит узел фиксации в сборе, примитивизм махровый! Но это работает ))


    Салазки ходят внутри профиля, заплечики тут и направляющие и за них сами салазки зажимаются эксцентриковым зажимом устраняя люфт.


    Видео работы эксцентрикового зажима.


    Sprint-Layout 6Lay портабельная Русская версия.zip
    15-sprint-layout-6lay-portabelnaja-russkaja-versija.zip [1.55 Mb] (скачиваний: 3)

    Миллиметровые линейки в формате .lay. открывать приложенной программой Sprint-Layout 6Lay портабельная Русская версия .zip
    16-dlja-samodelkina-i-rutub-millimetrovye-linejki-v-formate-_lay_-otkryvat-prilozhennoj-programmoj-sprint-layout-6lay-portabelnaja-russkaja-versija.zip [157.26 Kb] (скачиваний: 3)

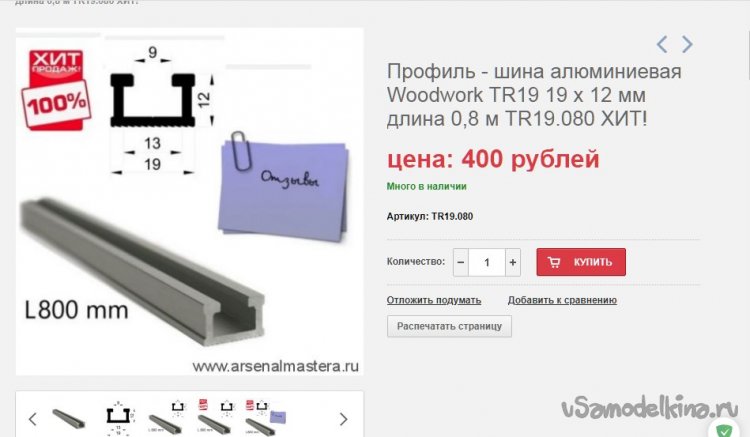

    Некоторых трат видимо не избежать, если конечно у вас забор не загорожен такими профилями ))



    Но умение работать руками может сэкономить немало ))



    Ну и наконец скомпилированный файл со всеми фотками и видео.



    На ютубе есть пара десятков видео с моими поделками. Если кому интересно, могу описать что и как делал.

    Вещь не очевидная, приспособление специфическое, поэтому надо смотреть ))
    Вкратце: для изготовления шкатулок из цельного куска дерева.
