    Рукоять универсальная (продолжение темы)

    Всем доброго времени суток. Предлагаю вашему вниманию вариант небольшой доработки ранее изготовленной универсальной рукояти с добавлением разных видов оснастки.



    Идея состояла в расширении функциональности изготовленной и описанной в ранее опубликованной статье универсальной рукояти. А так же добавление некоторых различных видов дополнительной оснастки.

    В данной конструкции было использовано:
    - Обрезок текстолита толщиной 9мм.
    - Трубка термоусадочная.
    - Крепеж М3, М4.

    Из инструментов использовалось:
    - МФИ «Dremel» на стойке.
    - ЛШМ с приставкой.
    - Сабельная пила.
    - Настольный точильно-шлифовальный станок.
    - Метчики М3, М4.
    - Отвертки.

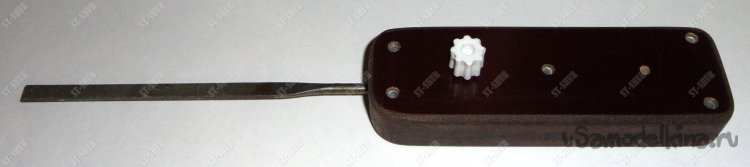

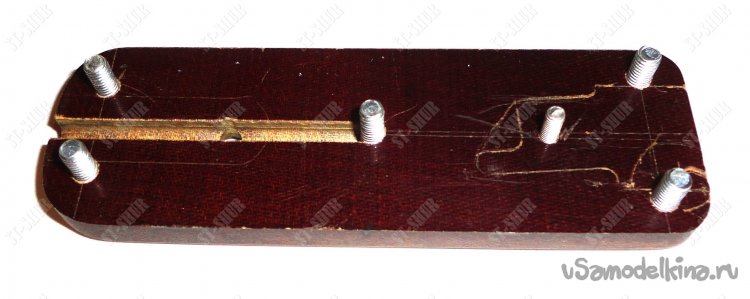

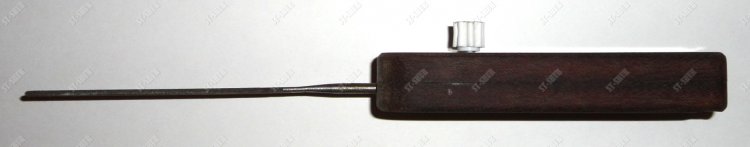

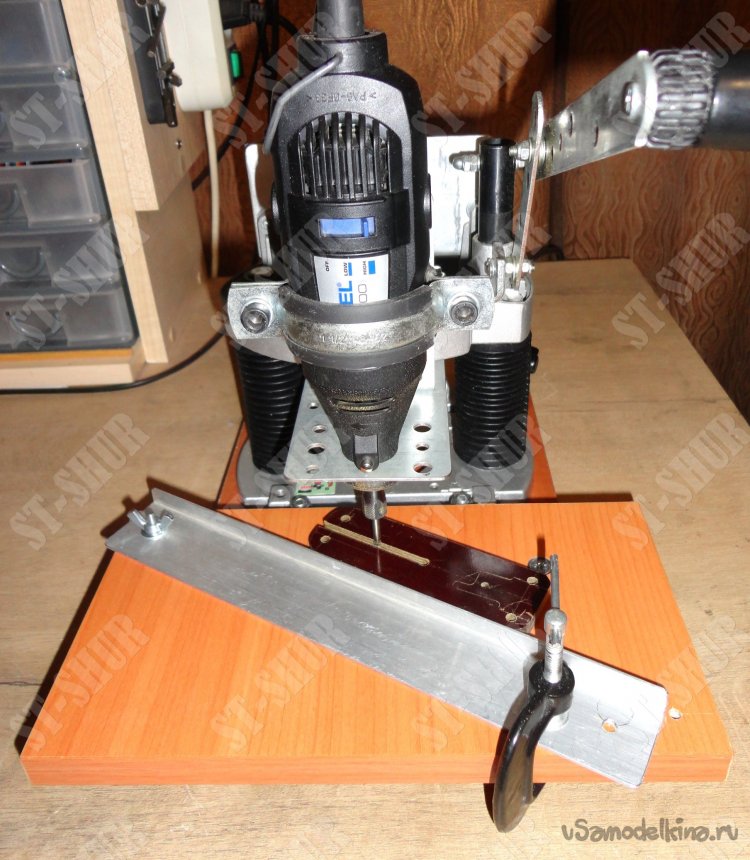

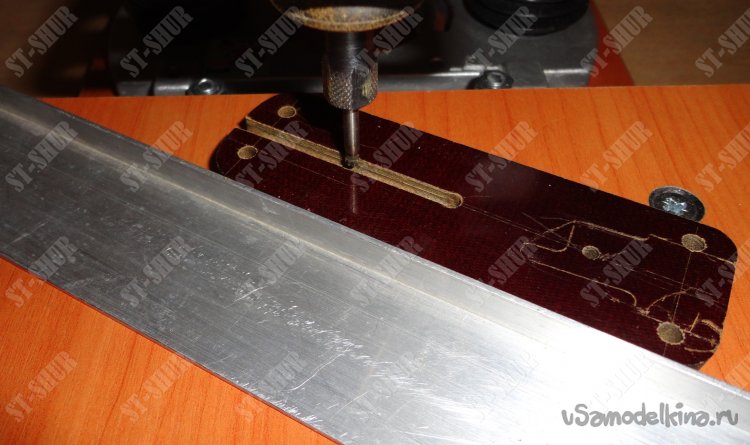

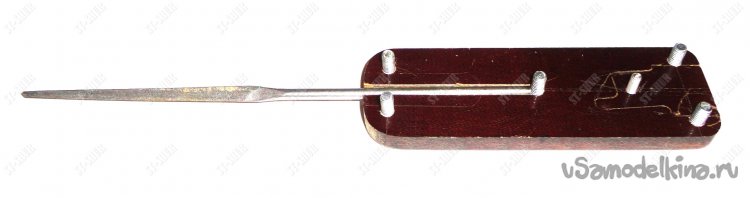

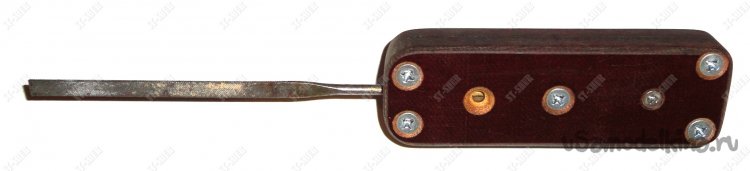

    С помощью МФИ «Dremel» на стойке, с использованием фрезы по металлу (с шарообразной головкой), был проточен паз (шириной около 3,5мм) для хвостовиков надфилей. С помощью винта М4 с «барашком» надфиля достаточно надежно фиксируются в рукояти и при необходимости быстро заменяются.

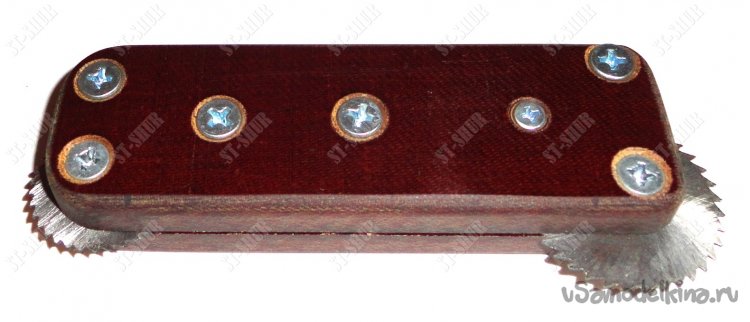

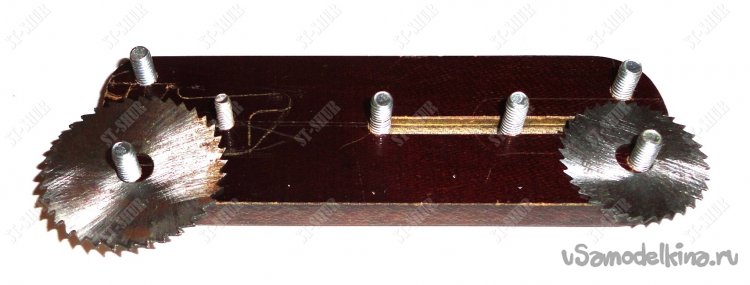

    В качестве «царапалки» для нарезки листового оргстекла и пластика вполне эффективным оказалось использование пильных дисков.

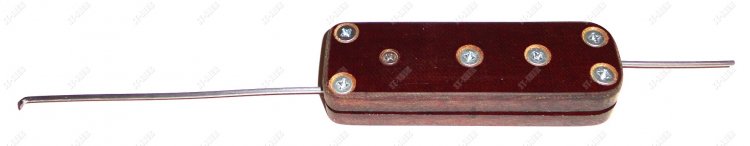

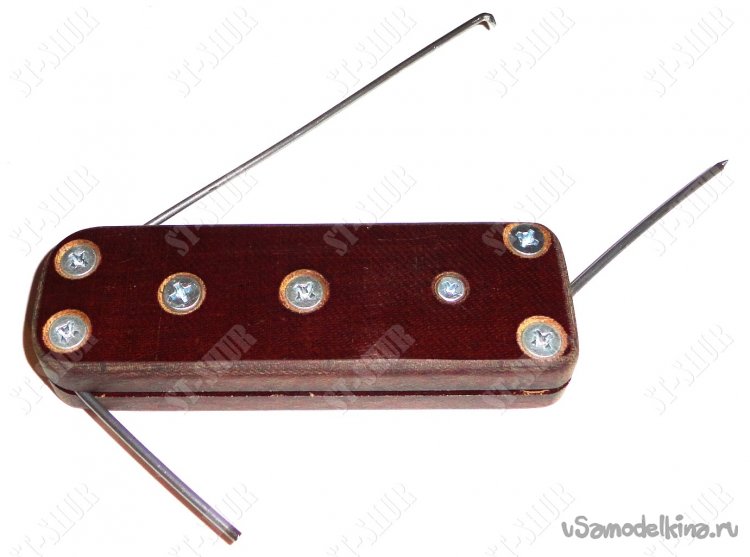

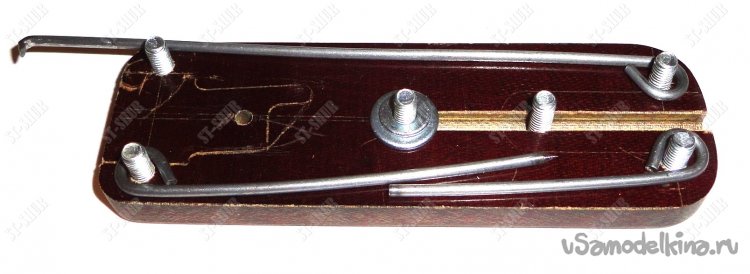

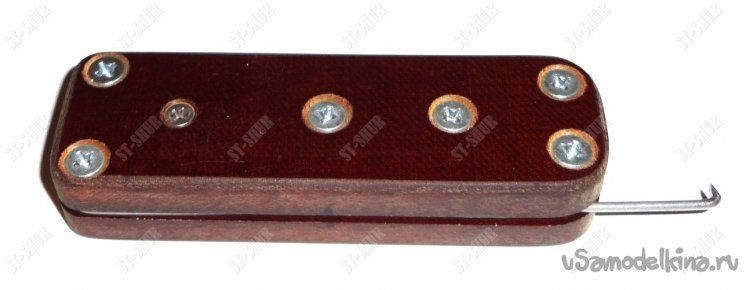

    При различных видах работ, достаточно полезным и удобным стал набор оснастки, состоящий из крючка, "выколотки" и шила (разметчика), с толщиной прутьев 2мм. Данный вариант комплектации имеет возможность складываться при транспортировке и хранении.

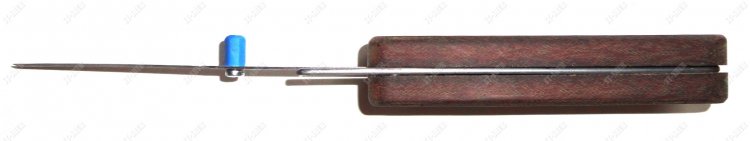

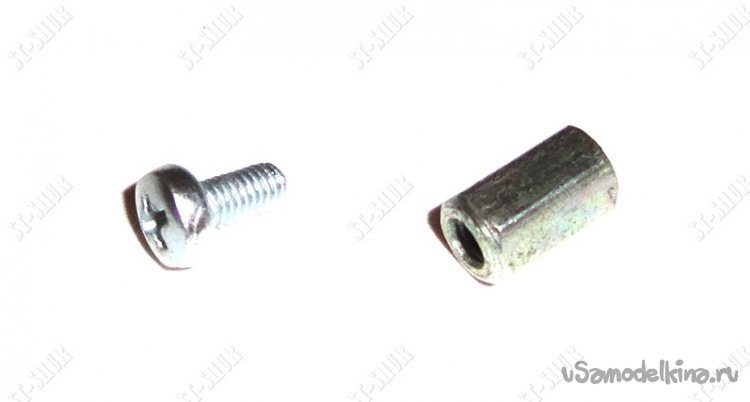

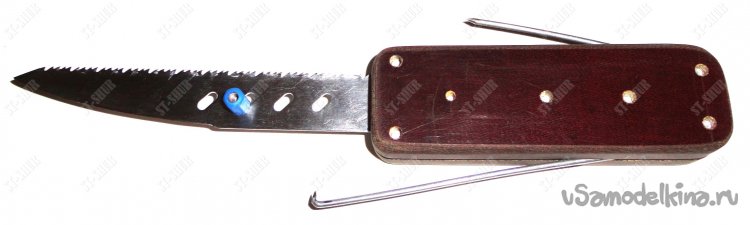

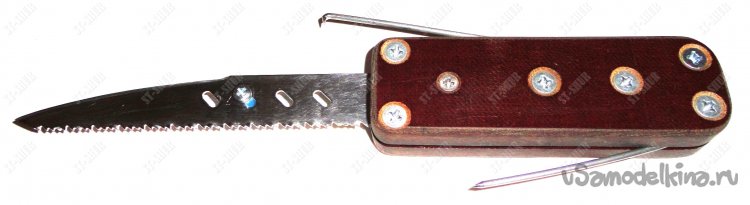

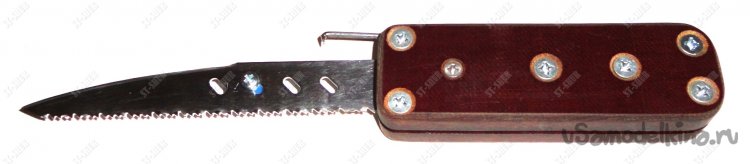

    Из стальной стойки для п/п сделан упор, который в некоторых случаях повышает удобство использования ранее изготовленного клинка с пилкой. На стойку одета термоусадочная трубка. При установке дополнительных шайб между частей рукояти имеется возможность установки разных видов оснастки в различных комбинациях (в зависимости от производимых работ).







    Таким образом (по моему субъективному мнению) простейшая рукоять постепенно преобразуется в своеобразный набор достаточно компактного многофункционального инструмента.

    Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.

    Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.

    Май 2022г.
    Станислав Шурупкин.
    Email: st-shur@mail.ru
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Графитовые мини-развертки для стеклодувного дела

    Гравёр с коллекторным мотором от стиральной машины. Со стабилизацией оборотов

    8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.5 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    15 комментариев
    st-shur Автор
    pitiunt,


    ссспасиба


    Пожжжалуйта!!! derisive

    st-shur Автор
    Korolev,


    А мультитулы может и имеют свою "нишу", но, КМК, не в мастерской.


    В мастерской согласен. А вот тоскать на выезде кучу "всего", да еще без автотранспорта это совсем не удобно!!! yes

    Korolev
    st-shur,
    Боюсь благодаря грязи и отработанной смазки от красотищи ваших рукоятий мало что останется!

    Инструмент должен удобно лежать в руке, иметь "гарду/больстер" для пальцев, тем более, когда он используется длительно: пилить, точить. А мультитулы может и имеют свою "нишу", но, КМК, не в мастерской.

    pitiunt
    Цитата: st-shur
    проталкиволка


    Волка? Протолкнуть? ))

    pitiunt
    Цитата: st-shur
    не имеет красоты и эстетичности, как рукояти ваших ножей!


    Мои ножи не далее ушли от палки-копалки чем ваше .. э-ээ, устройство ))
    Только ещё и узкоспециализированные у меня ножи. У меня даже молотки разные под разные задачи. Стальные, медные, алюминиевые, резиновые, капроновые, деревянные, бронзовые. И ещё и по весу различаются. Все рукоятки насмерть присобачены ))

    st-shur Автор
    pitiunt,


    Эволюция палки-копалки


    Согласен что данная "приспособа" не имеет красоты и эстетичности, как рукояти ваших ножей! Но вы попробуйте провести "ТО" с десяток перфораторов или другого инструмента. Боюсь благодаря грязи и отработанной смазки от красотищи ваших рукоятий мало что останется! Тем более если отмывать их придется различной "химотой". stop

    pitiunt

    Эволюция палки-копалки  yahoo

    st-shur Автор
    Korolev,


    Но вообще-то я не только надфили имел ввиду, там, кроме всего прочего, ещё и пильные диски «царапалки», и "выколотка", по которой нельзя постучать ...


    Согласен что одну из оснасток я не совсем корректно назвал "выколоткой", это скорее "нажималка-проталкиволка". В основном использую при ремонте электроинструмента для сжатия стопорных шайб (внутренних), и выдавливания тонких осей, где "постучать" не требуется.  yes Ну а пильные диски достаточно хорошо справляются с функцией "царапалки" для пластика, пока не выточил специализированную! derisive


    Korolev
    st-shur,
    К сожалению имевшиеся у меня в наличии рукояти с надежными металлическими цангами подходят для хвостовиков до 2,5мм.

    А моим копеешным похрен, что 2,5, что 3,5.  yes Но вообще-то я не только надфили имел ввиду, там, кроме всего прочего, ещё и пильные диски «царапалки», и "выколотка", по которой нельзя постучать ...  smile

    st-shur Автор
    Korolev,

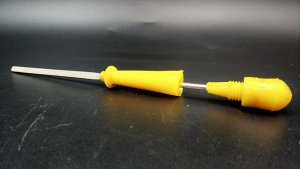

    Ну, кому как, мне например, такими как-то сподручнее:
