Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления достаточно простого приклада для рекурсивного арбалета пистолетного типа «Yarrow Model D».
Идея состояла в изготовлении разборной конструкции приклада для арбалета пистолетного типа из имевшихся под рукой обрезков пиломатериалов, для повышения удобства удержания и прицеливания. Идея включала в себя:
- максимальную простоту конструкции,
- возможность достаточно легкой замены отдельных элементов конструкции,
- удобство быстрой сборки и разборки,
- отсутствие, какого либо вмешательства в конструкцию заводского изделия (сверление и т.д.).
В данной конструкции было использовано:
- Обрезки фанеры толщиной 12мм.
- Обрезки деревянных реек.
- Обрезки листовой резины толщиной 2мм.
- Мебельные винтовые стяжки диаметром 5мм.
Из инструментов использовалось:
- Электролобзик.
- МФИ «Dremel» на стойке.
- Дрель на стойке.
- ЛШМ на станине.
- Вертикальный фрезер.
- Струбцины.
- Отвертка.
- Напильник.

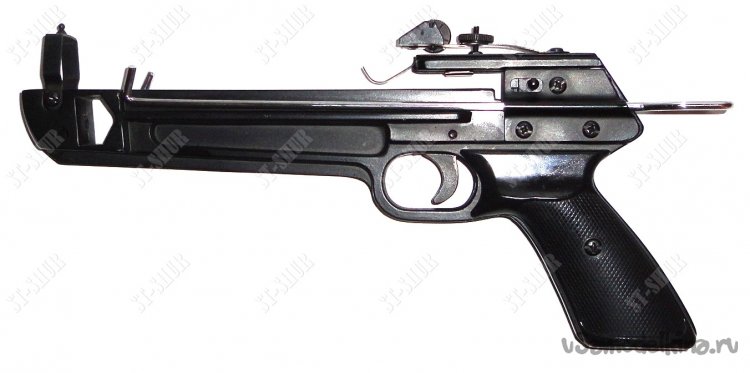

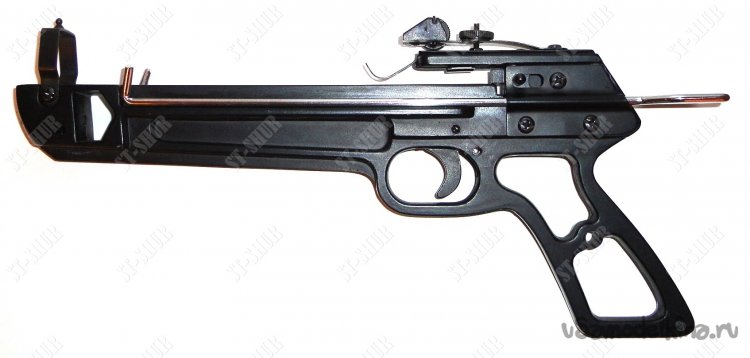

Вполне простая и надежная конструкция корпуса арбалета «Yarrow Model D» выполнена из алюминиевого сплава. Пластиковые накладки на рукоять фиксируются всего одним сквозным винтом с гайкой, а предотвращение смещения обеспечивается «наплывами» на накладках.

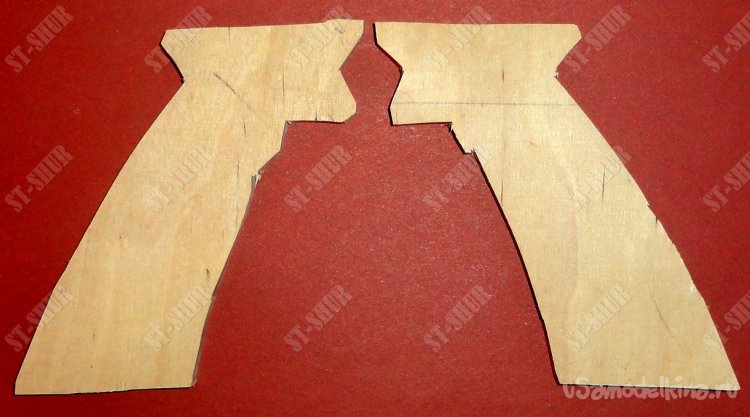

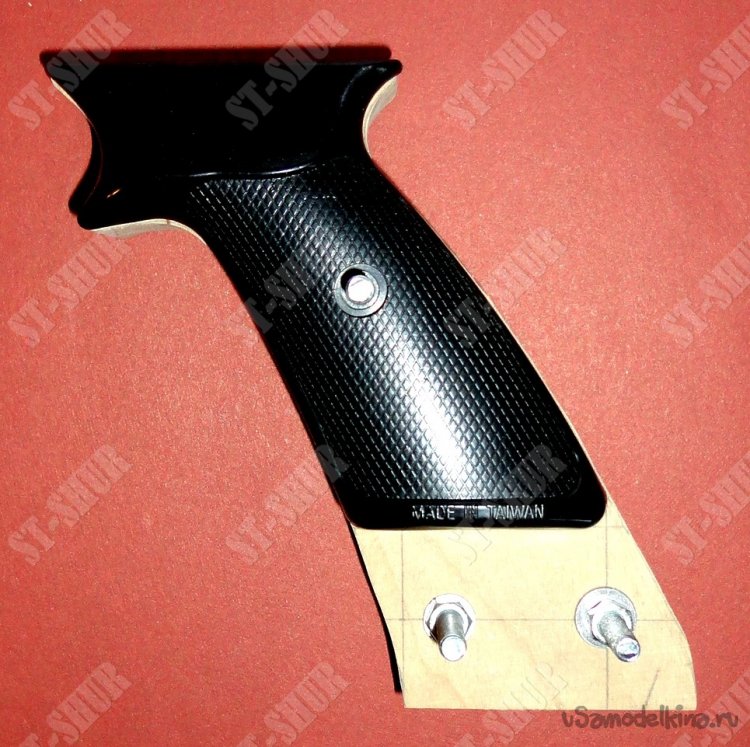

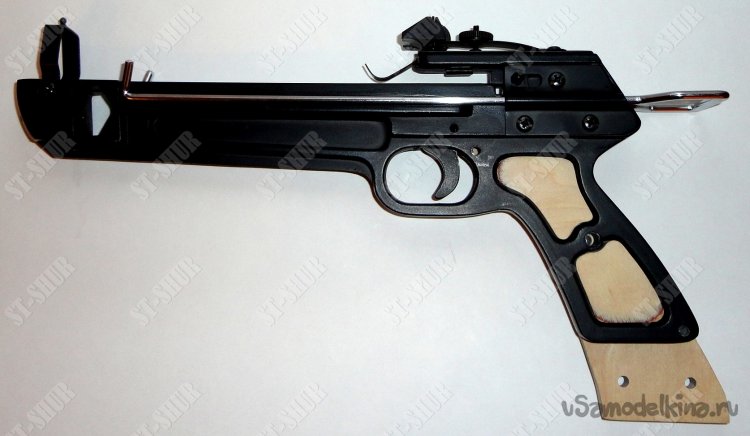

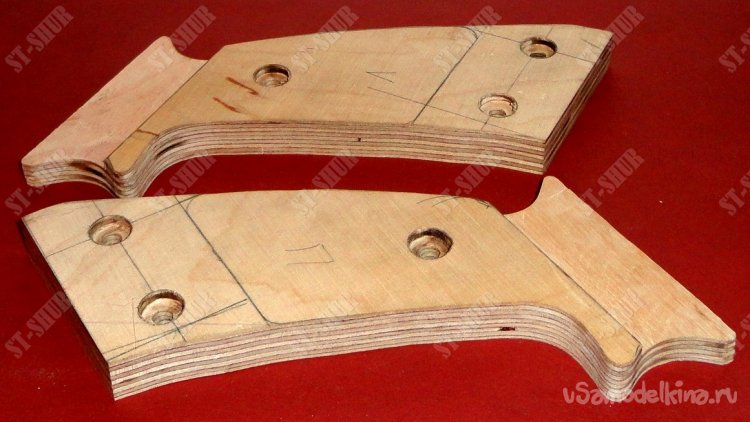

Поэтому основной задачей было изготовление новой пистолетной рукояти большей длины. Боковые детали рукояти были вырезаны из обрезков фанеры толщиной 12мм с помощью электролобзика.

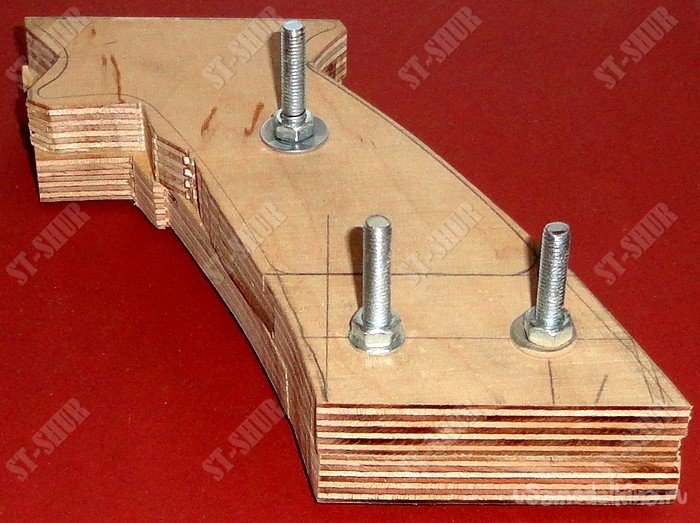

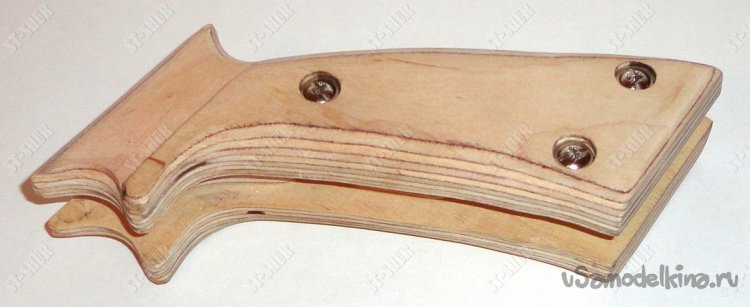

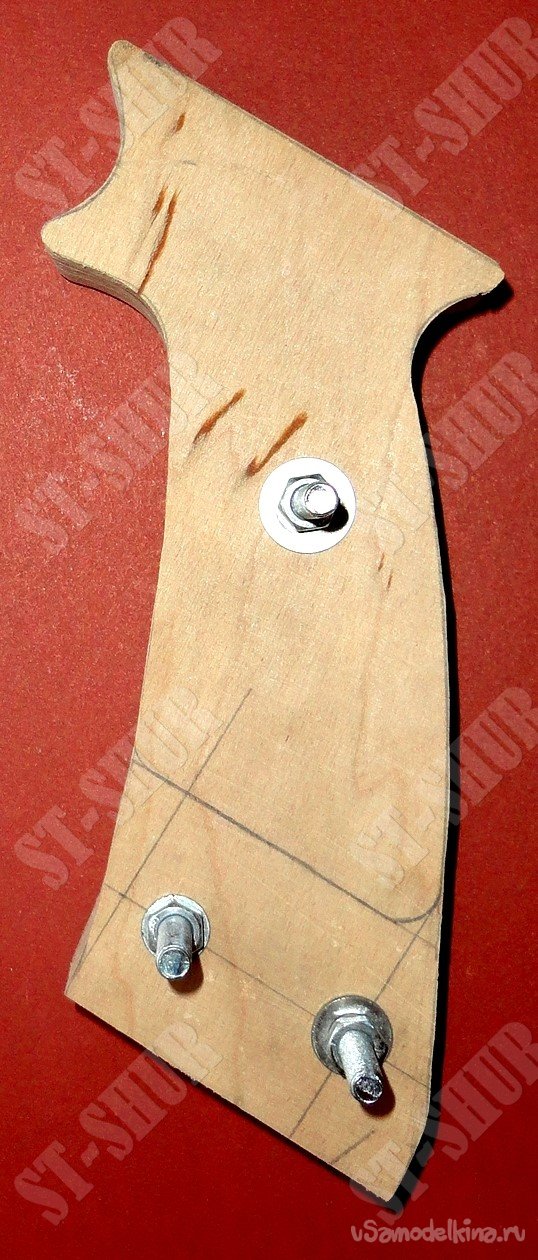

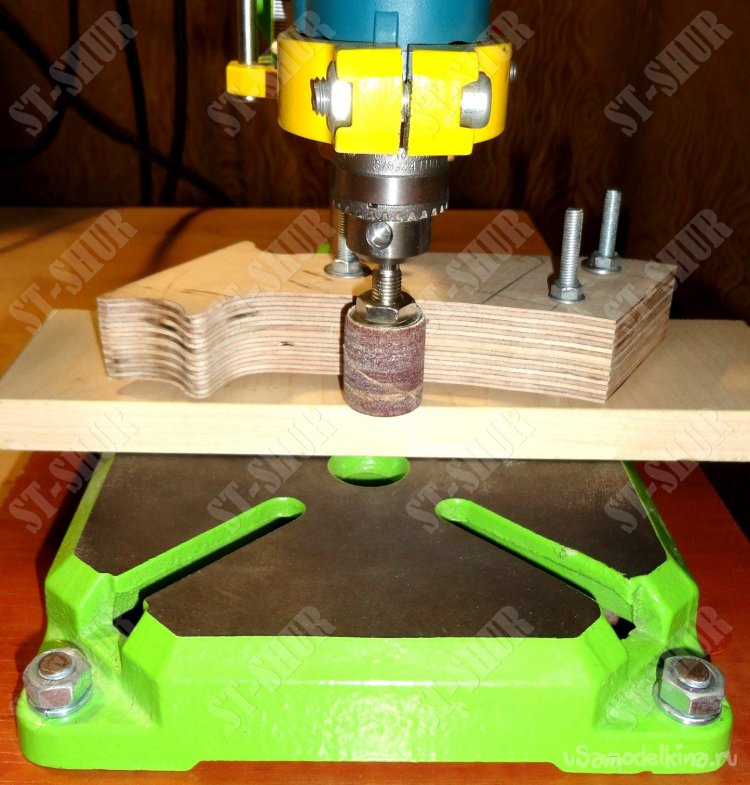

После чего детали были скреплены винтами М5 и обработаны с помощью дрели с наждачной насадкой.

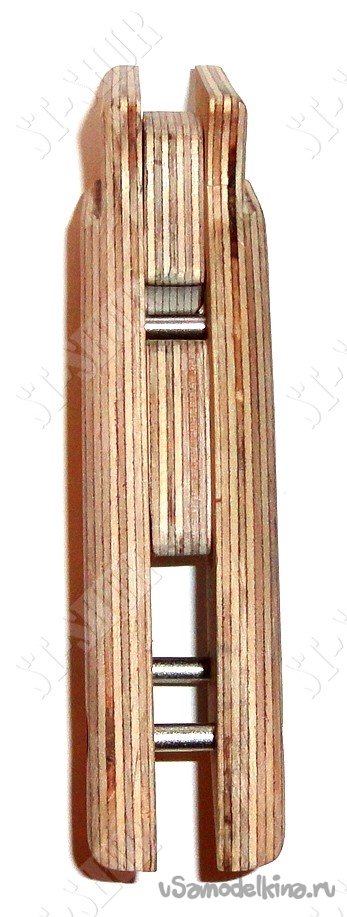

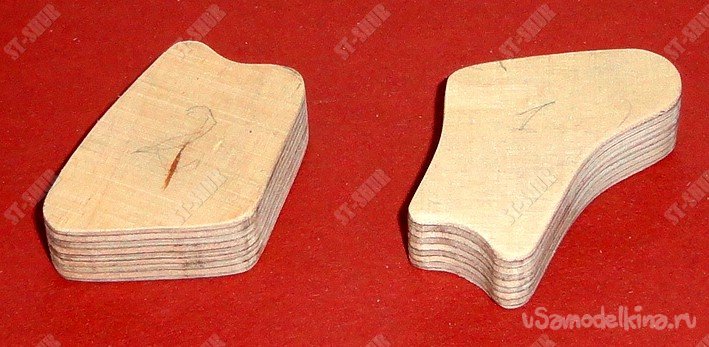

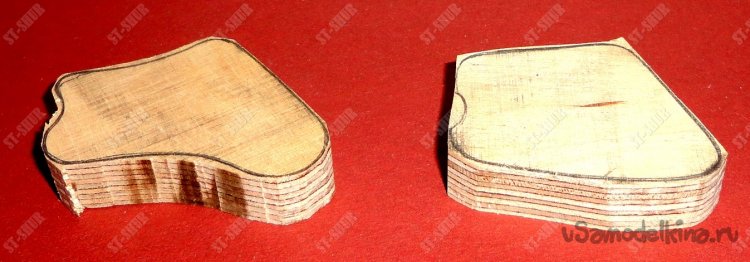

Аналогичным способом были изготовлены фиксаторы положения для деталей пистолетной рукояти.

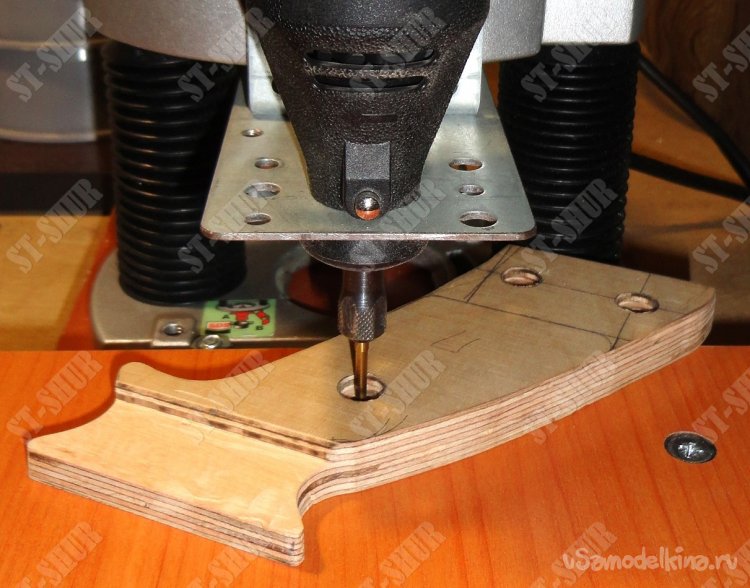

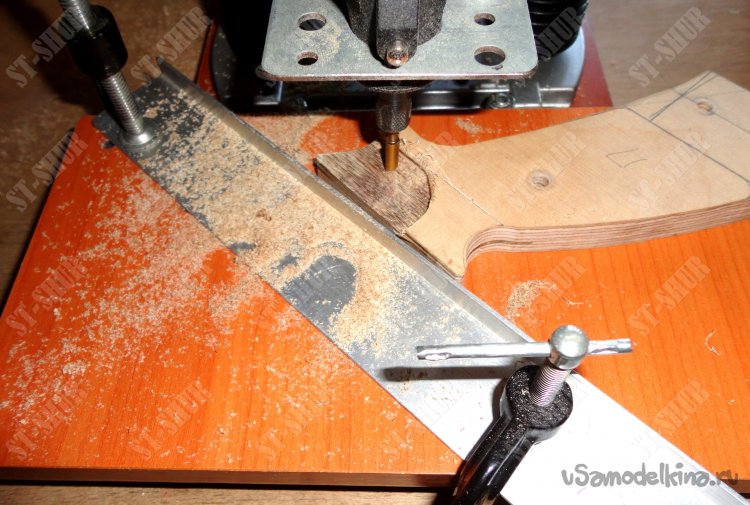

С помощью МФИ «Dremel» на стойке, с использованием направляющей, были изготовлены «ложа» для большого и указательного пальцев и углубления для шляпок мебельных стяжек.

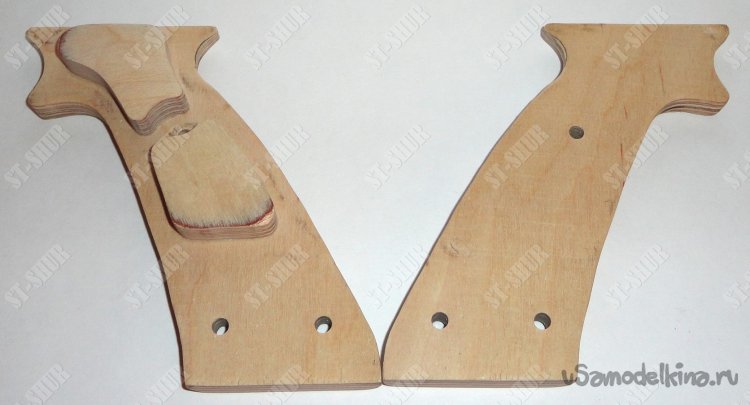

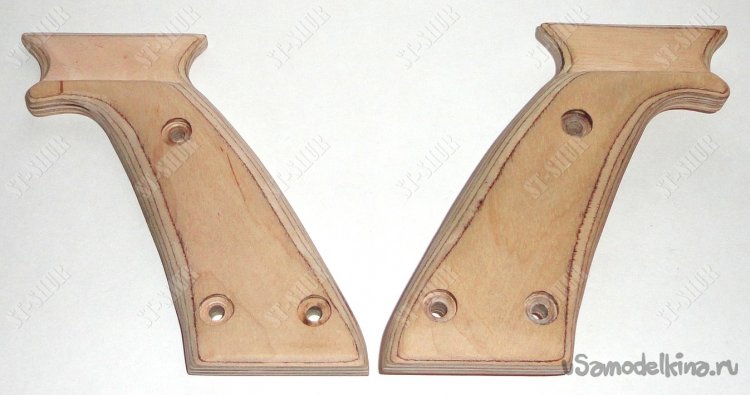

Потом на правую часть рукояти с помощью столярного клея «Момент ПВА-столяр» были наклеены фиксаторы. Далее детали рукояти были доработаны с помощью МФИ «Dremel» с наждачной насадкой.

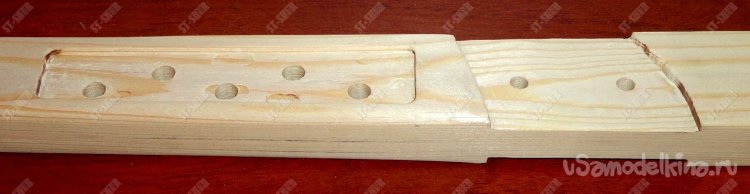

Основание приклада изготовлено из обрезка рейки сечением 20х40мм. Исходя из своего телосложения (путем примерок), длинна основания была выбрана 51см. Фрезеровка посадочных мест для рукоятей, пятки приклада и держателя для стрел произведена с помощью МФИ «Dremel» на стойке.

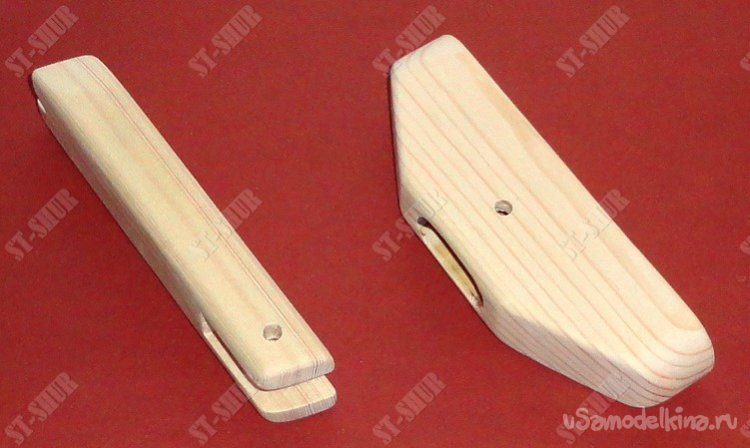

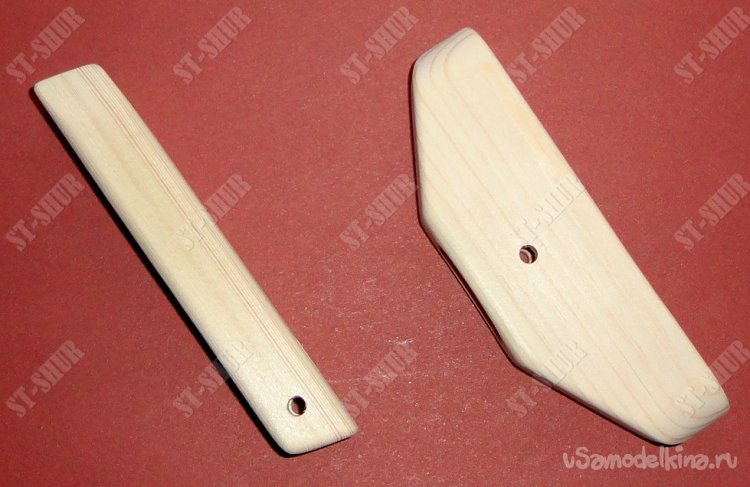

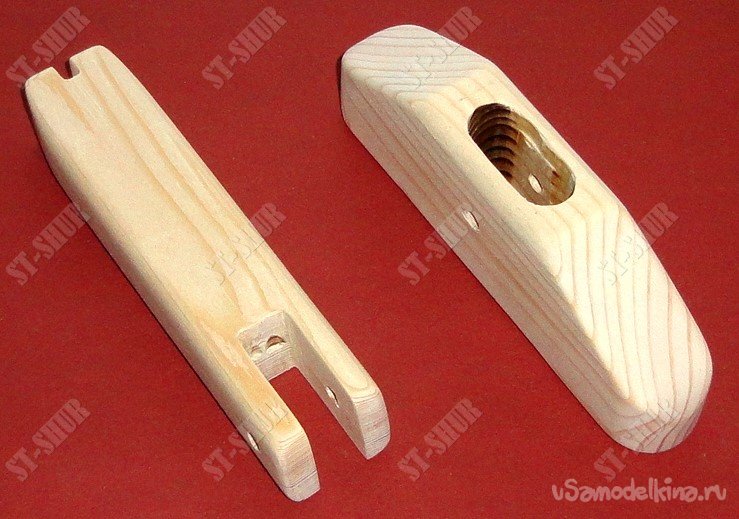

Пятка приклада изготовлена из обрезка рейки сечением 25х50мм. Паз глубиной 30мм и длинной 30мм в пятке приклада изготовлен с помощью вертикального фрезера с фрезой диаметром 12,7мм. Передняя рукоять изготовлена из обрезка рейки сечением 20х30мм. Соединительный и опорный пазы в данной рукояти изготовлены с помощью МФИ «Dremel» на стойке.

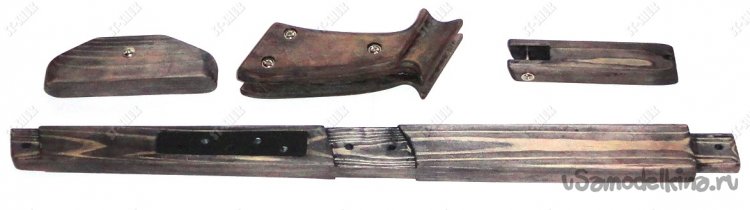

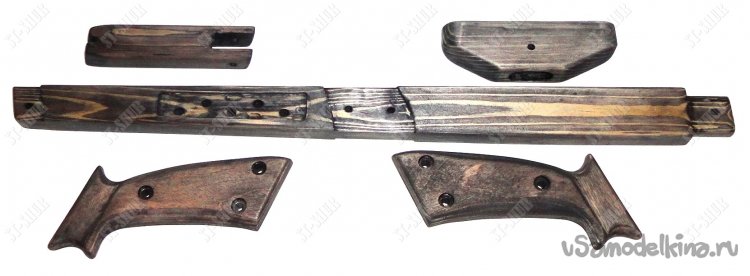

Далее детали конструкции были отшлифованы с помощью наждачной бумаги разной зернистости (до P400) и обработаны лаком «ХВ-784» цвет «эбеновое дерево».

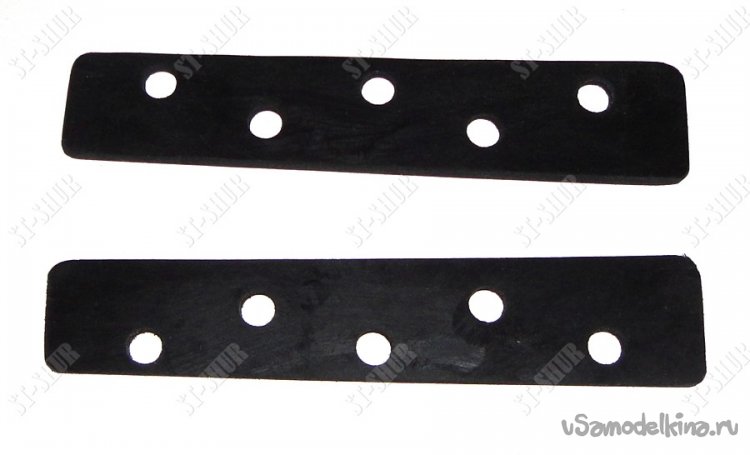

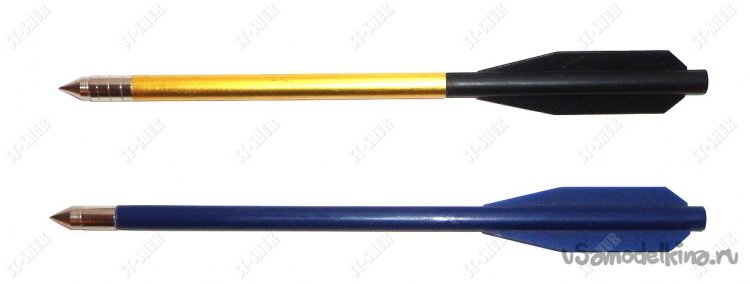

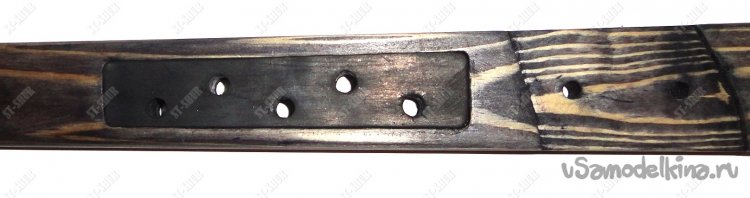

Так, как конструкции металлических и пластиковых стрел (и разных производителей) слегка отличаются в диаметре (от 6,1мм до 6,5мм), то пришлось сделать «универсальный» держатель, добавив в конструкцию две вставки из листовой резины толщиной 2мм, которые были вклеены в заранее отфрезерованные места в основании приклада.

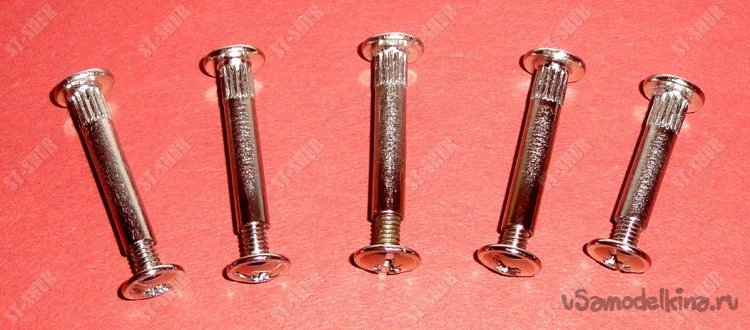

Для соединения деталей конструкции приклада между собой и корпуса арбалета используются стандартные винтовые мебельные стяжки (комплект из 5 шт.), что достаточно удобно для периодической сборки и разборки всей конструкции.

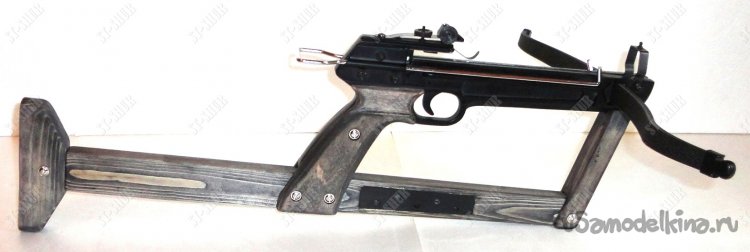

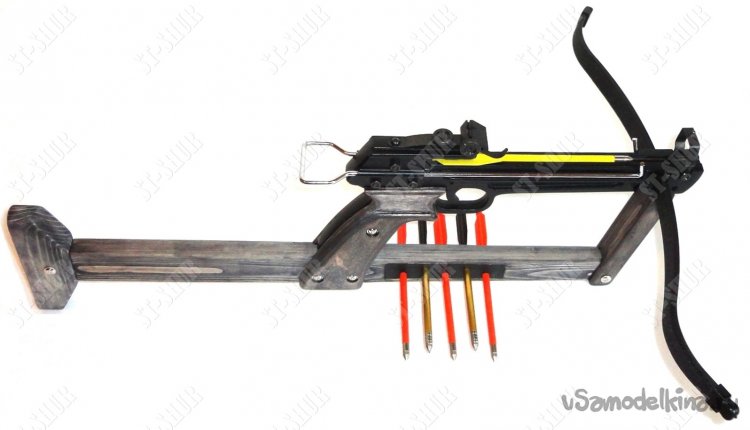

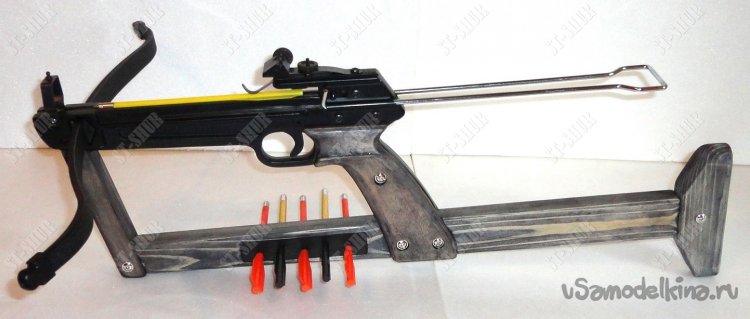

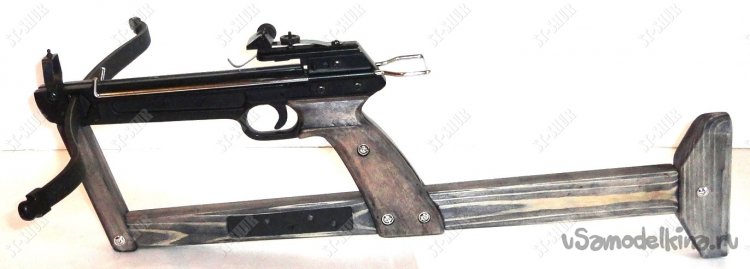

Таким образом, получился довольно компактный набор общим весом всего 360гр., в котором надежно фиксируется корпус арбалета.

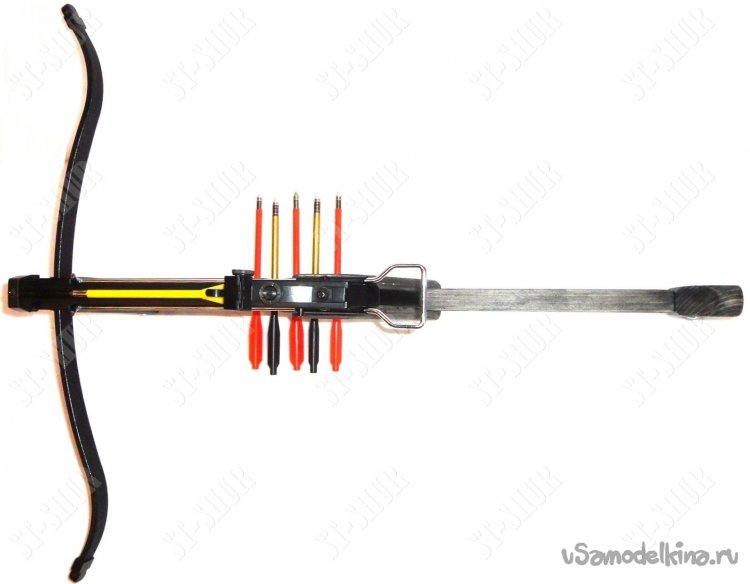

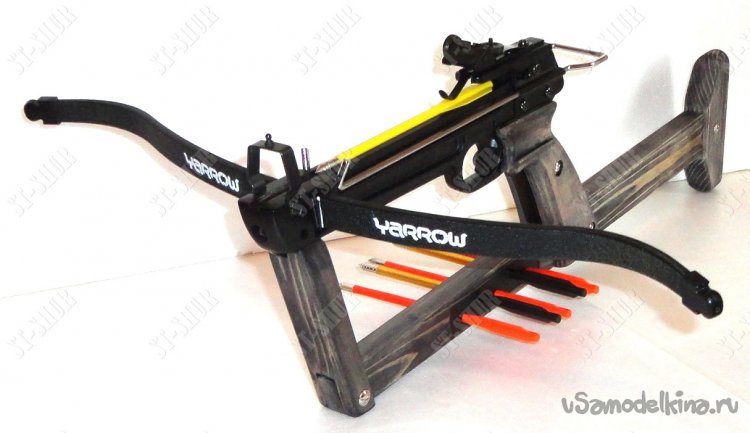

Приспособление для взведения тетивы отрабатывает свою функцию, без каких либо проблем и помех со стороны изготовленной конструкции. Так же получилось достаточно надежное приспособление для удержания «под рукой» пяти стрел располагающихся в «шахматном» порядке.

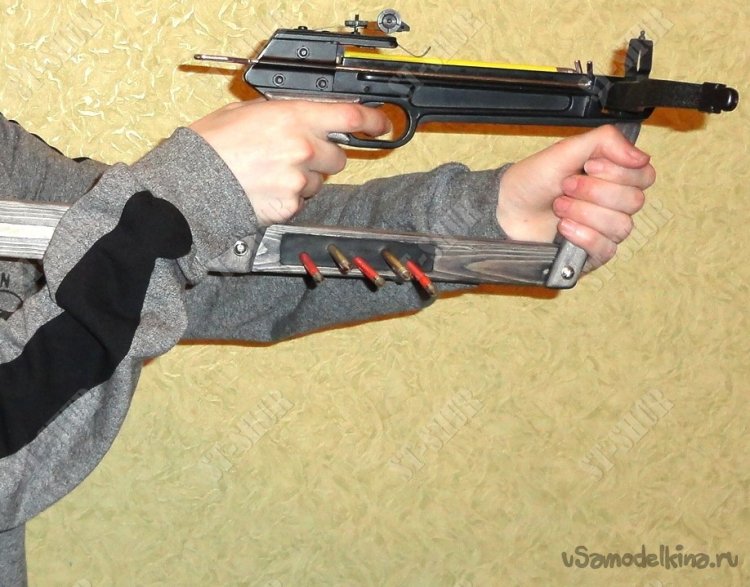

Удерживать арбалет обеими руками получается вполне практично и удобно. При этом находящиеся в держателе стрелы совершенно не мешают рукам.

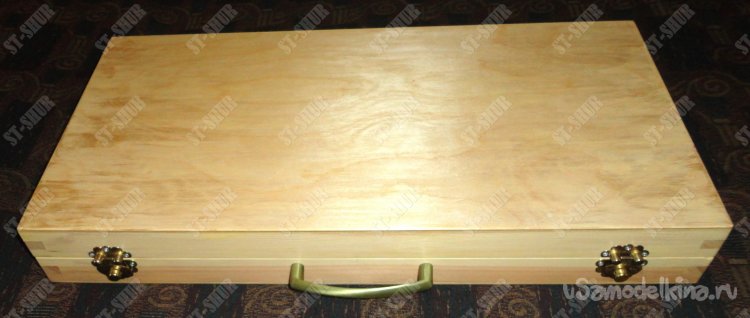

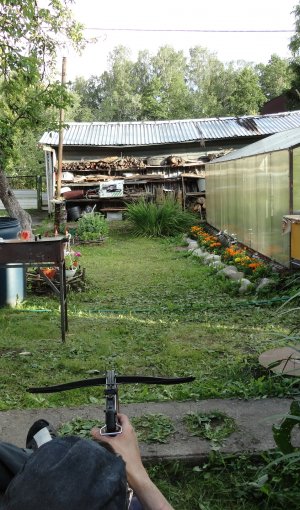

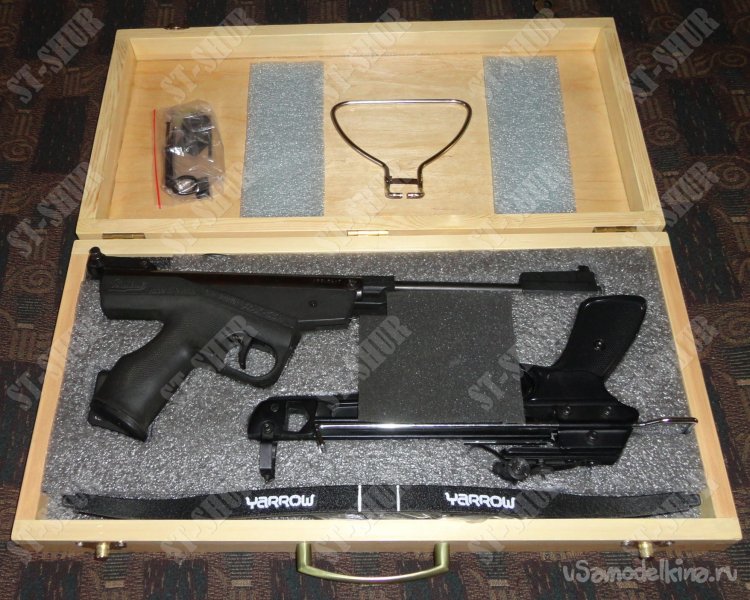

Таким образом, скомплектовался вполне «интересный» набор для спортивной и развлекательной стрельбы к дачному сезону, в который еще входит пневматический пистолет ИЖ-53М и кейс для перевозки и хранения этих «игрушек».
Съемная передняя рукоять и пятка приклада (плечевой упор) подразумевают их достаточно простую замену на более «эргономичные», в случае необходимости при возможных доработках конструкции. При изготовлении были использованы обрезки пиломатериалов, которые в противном случае, скорее всего, попали бы просто в костер или печь.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Апрель 2023г.
Станислав Шурупкин.
