Предлагаю вашему вниманию свои варианты достаточно простых приспособлений для изготовления тетивы к рекурсивному арбалету пистолетного типа.
Идея была сделать приспособления для повышения удобства процесса изготовления тетивы для арбалета и в эксперименте по изготовлению тетивы из достаточно дешевых материалов имевшихся в ближайшем магазине (строительных и хозяйственных товаров), т.е. без приобретения специализированных материалов (нитей).
Идея включала в себя:
- максимальную простоту конструкции,
- использование готовых изделий, с их минимальной доработкой,
- использование имевшихся в наличии материалов.
В данной конструкции было использовано:
- Обрезки вальцованной рейки сечением 20х30мм.
- Обрезки рейки сечением 15х30мм.
- Круглый деревянный профиль диаметром 10мм.
- Обрезок акрилового стекла толщиной 5мм.
- Крепеж М4, М5.
- Опорное мебельное колесо.
- Металлическая шпулька от швейной машинки.
Из инструментов использовалось:
- Электролобзик.
- МФИ «Dremel» на стойке.
- Дрель на стойке.
- Струбцины.
- Надфиль.
- Газовый паяльник.

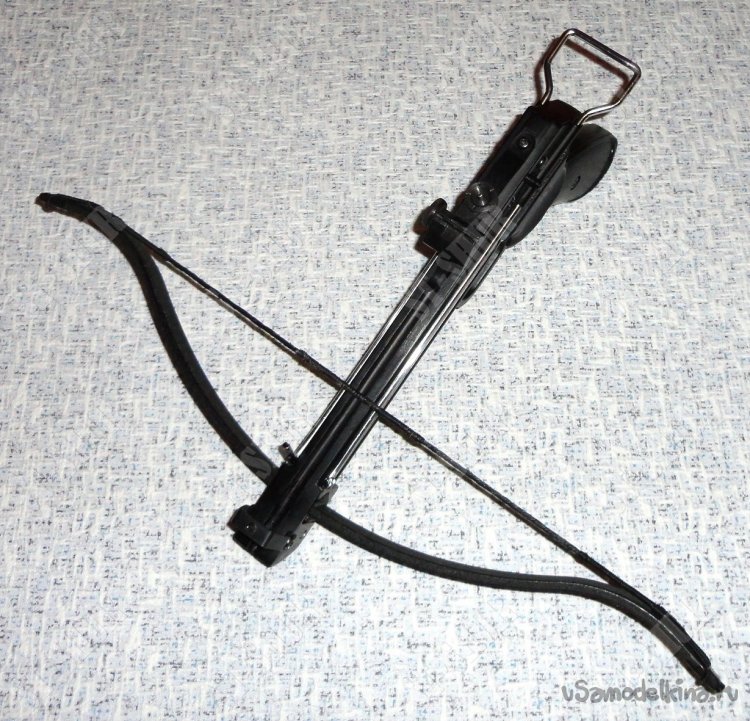

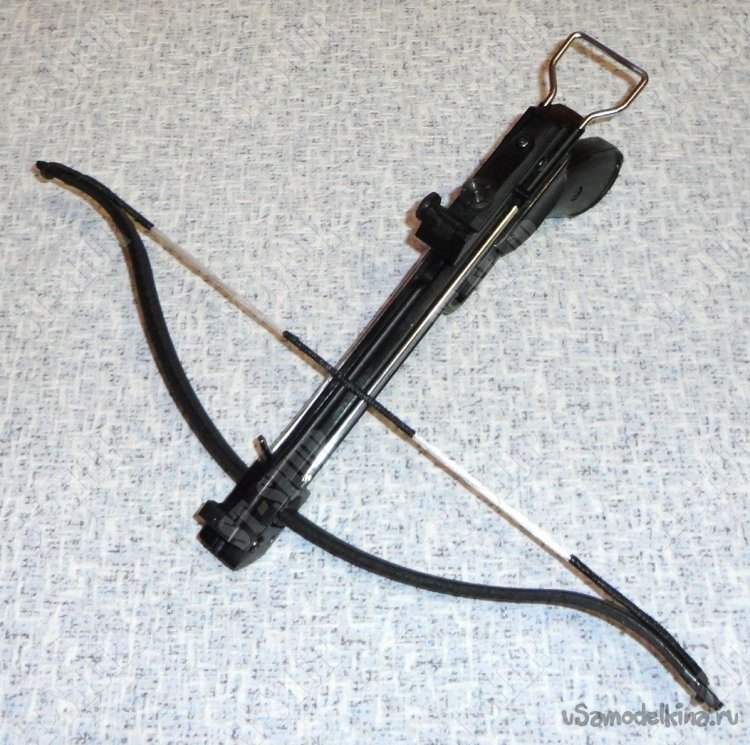

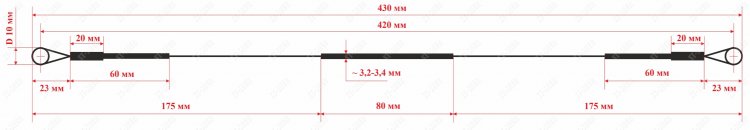

Конструкция делалась для изготовления тетивы к арбалету пистолетного типа «Yarrow Model D» в соответствии с размерами его оригинальной тетивы.
Размеры деталей конструкции были обусловлены наличием (и размерами) имевшихся обрезков реек и необходимыми размерами тетивы для конкретной модели арбалета.

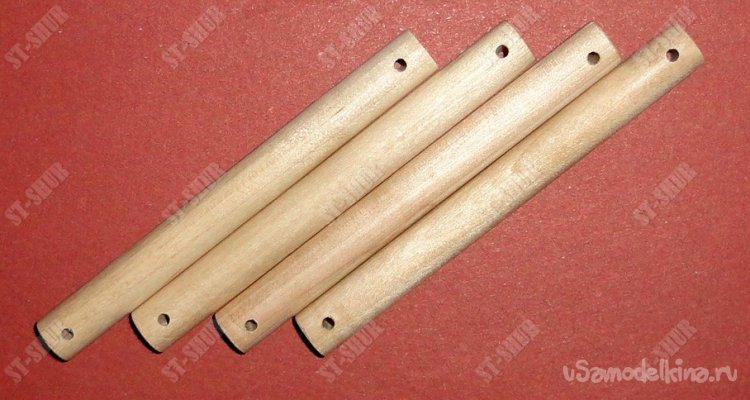

В качестве стоек были использованы круглые профили от детского деревянного конструктора, диаметром 10мм, длинной 92мм. Имеющиеся в этих деталях отверстия, диаметром 2,3мм, оказались очень полезны для временной фиксации нитей при намотке тетивы.

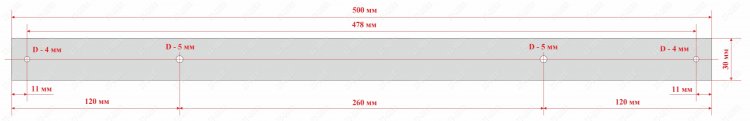

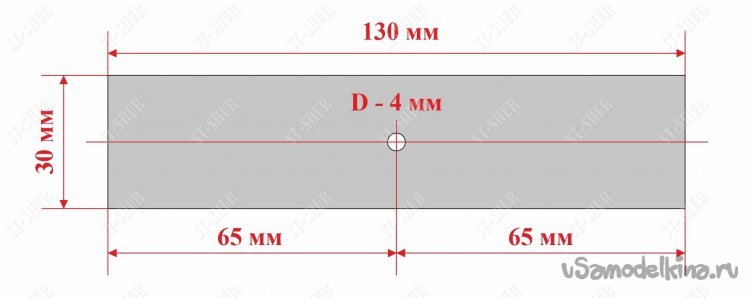

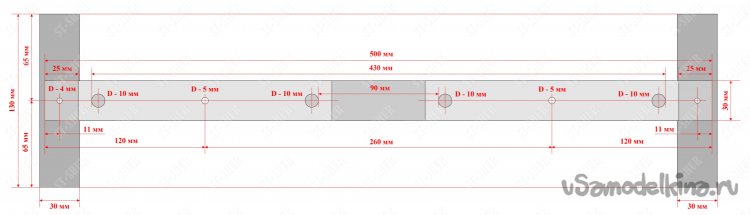

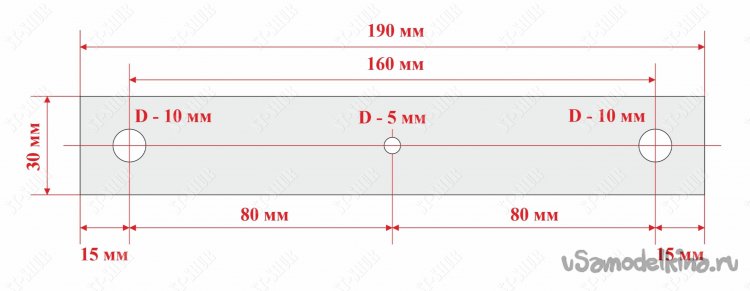

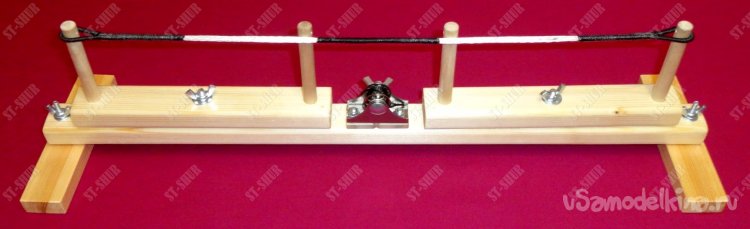

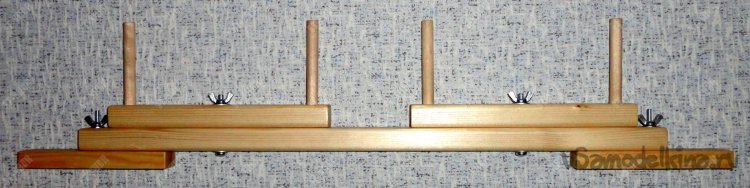

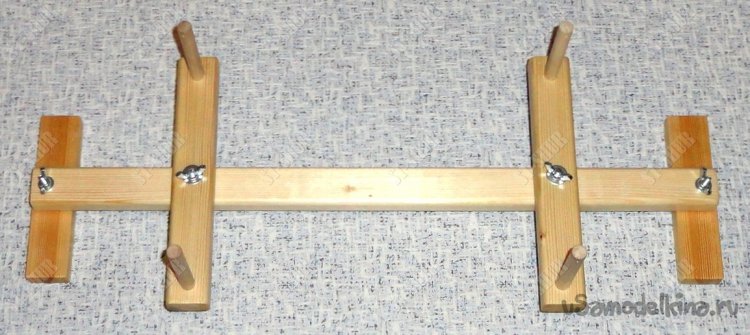

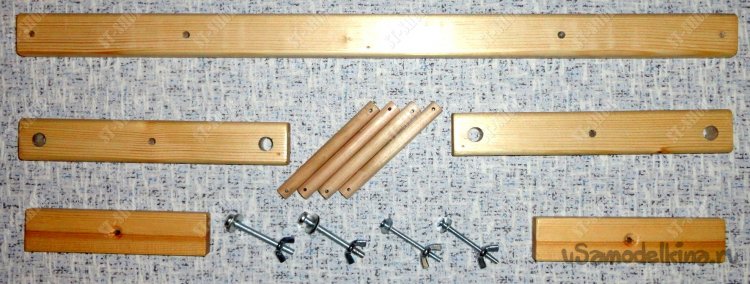

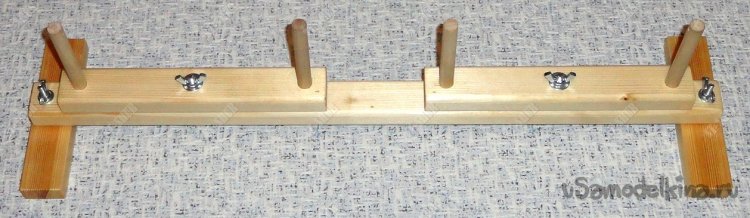

Основание приспособления и поворотные плечи были изготовлены из вальцованной рейки сечением 30х20мм. Ножки сделаны из обрезков рейки сечением 30х15мм. Стойки достаточно плотно устанавливаются в отверстия поворачивающихся деталей (плечей) и пока не требуется их дополнительная фиксация. Деревянные элементы конструкции (кроме стоек) были обработаны быстросохнущим бесцветным лаком ХВ-784.

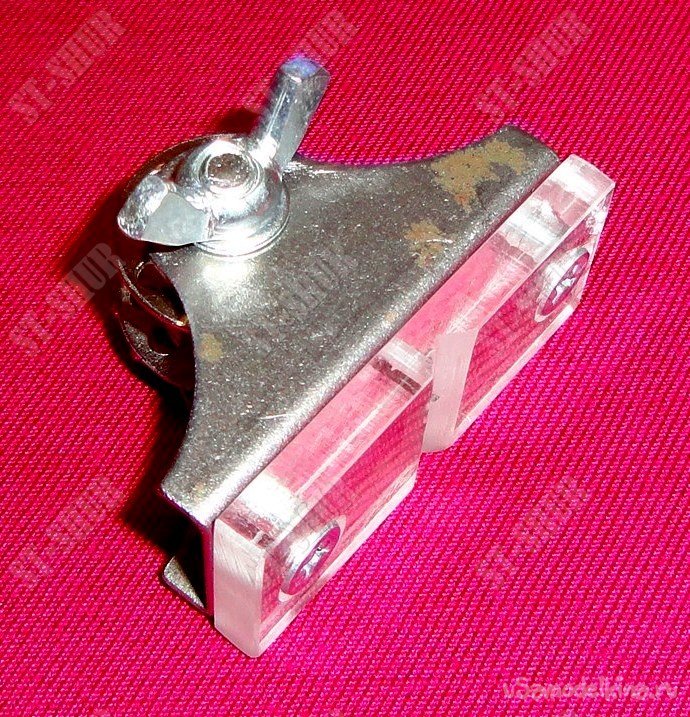

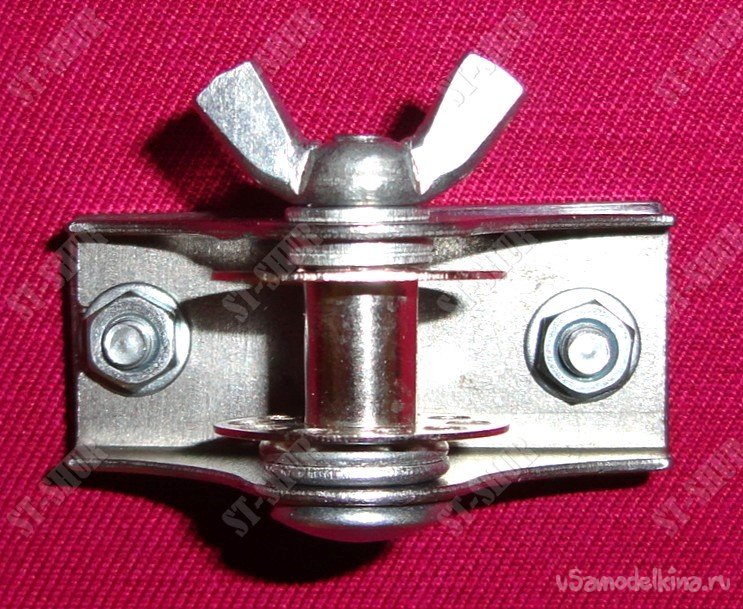

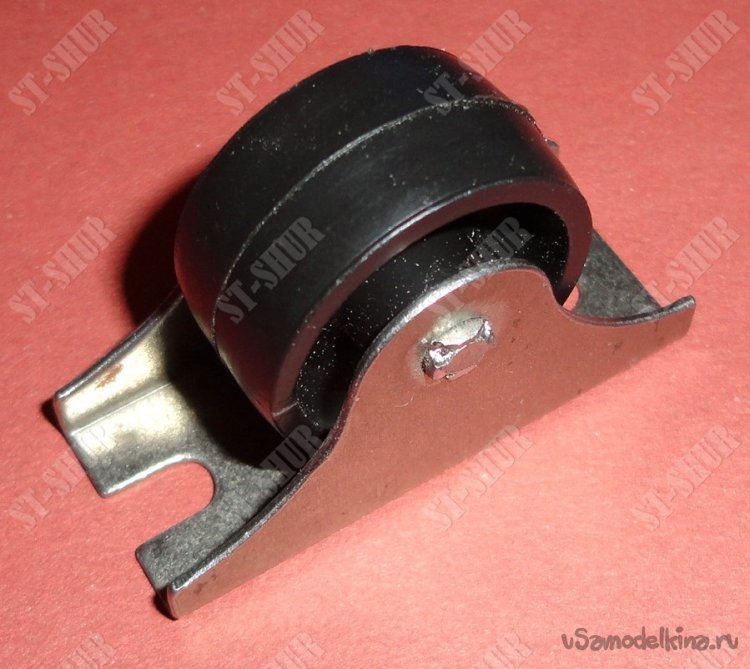

В качестве корпуса для обмоточной машинки была использована конструкция опорного мебельного колеса.

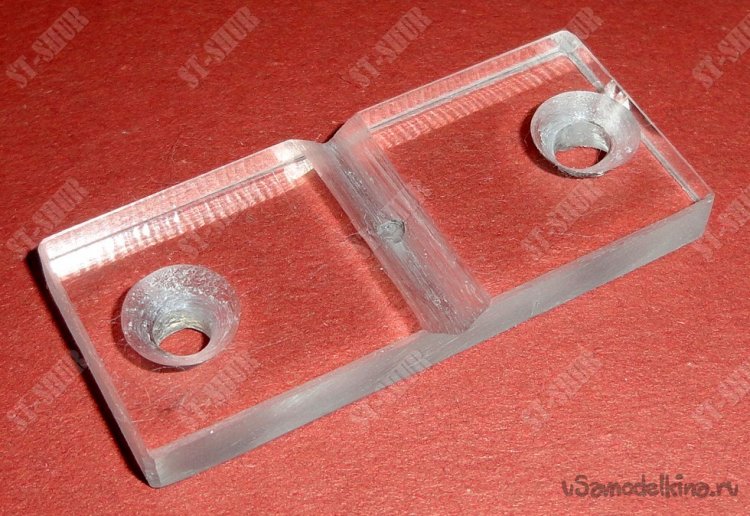

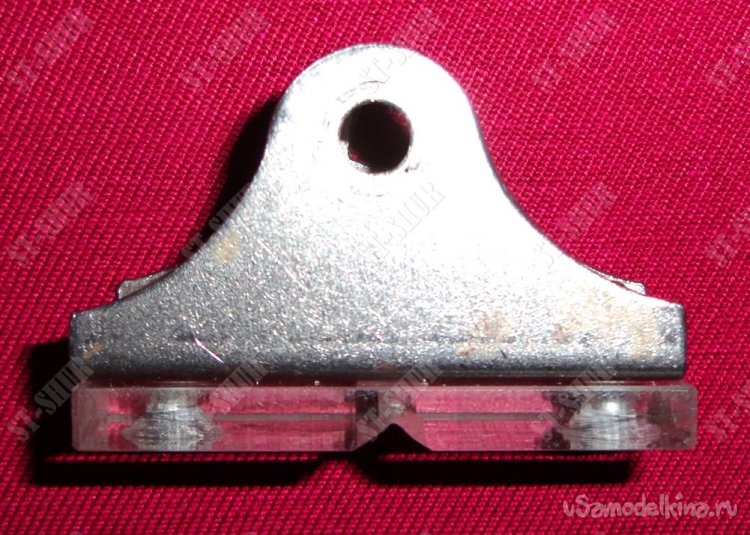

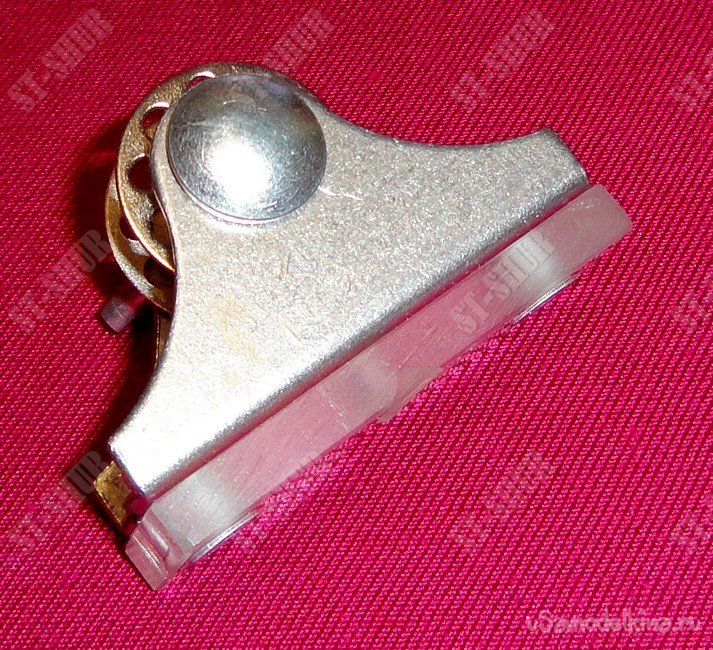

Подошва машинки изготовлена из акрилового стекла толщиной 5мм и крепится к корпусу винтами М4. Направляющий паз был отфрезерован с помощью МФИ «Dremel» на стойке.

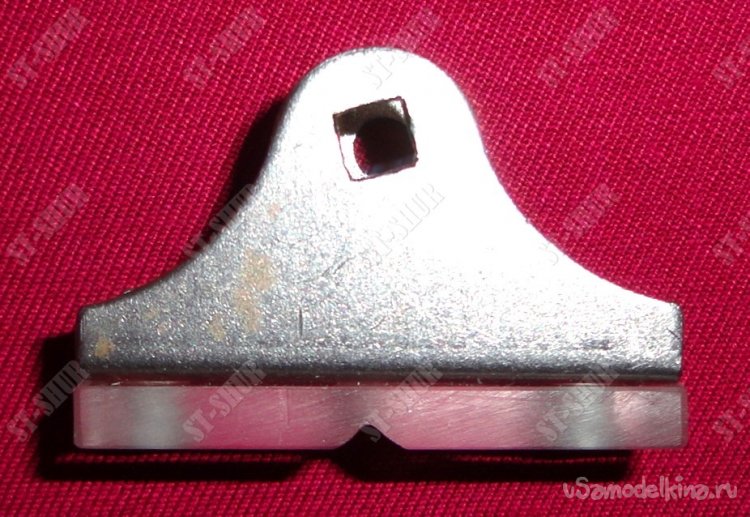

В металлическом корпусе машинки и пластиковой подошве просверлено сквозное отверстие для нити диаметром 2мм. С одной стороны корпуса отверстие для оси шпульки было доработано до квадрата под мебельный болт с резьбой М5.

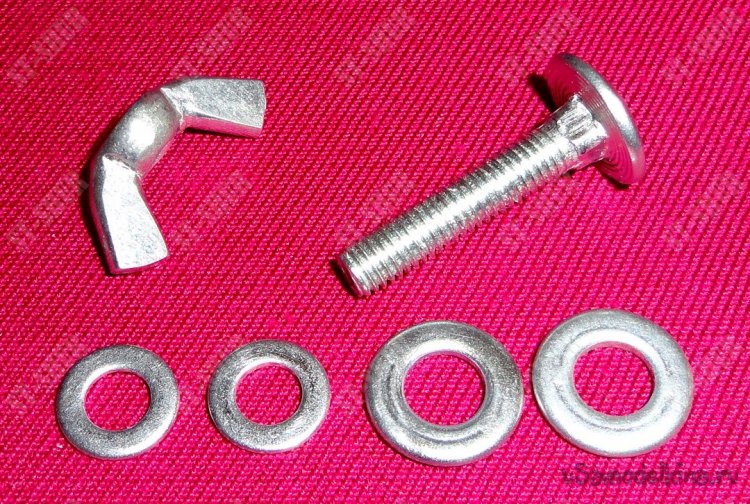

После подбора шайб металлическая шпулька (от швейной машинки) может поджиматься гайкой «барашком», тем самым достаточно удобно регулируется сила натяжения нити при обмотке тетивы.

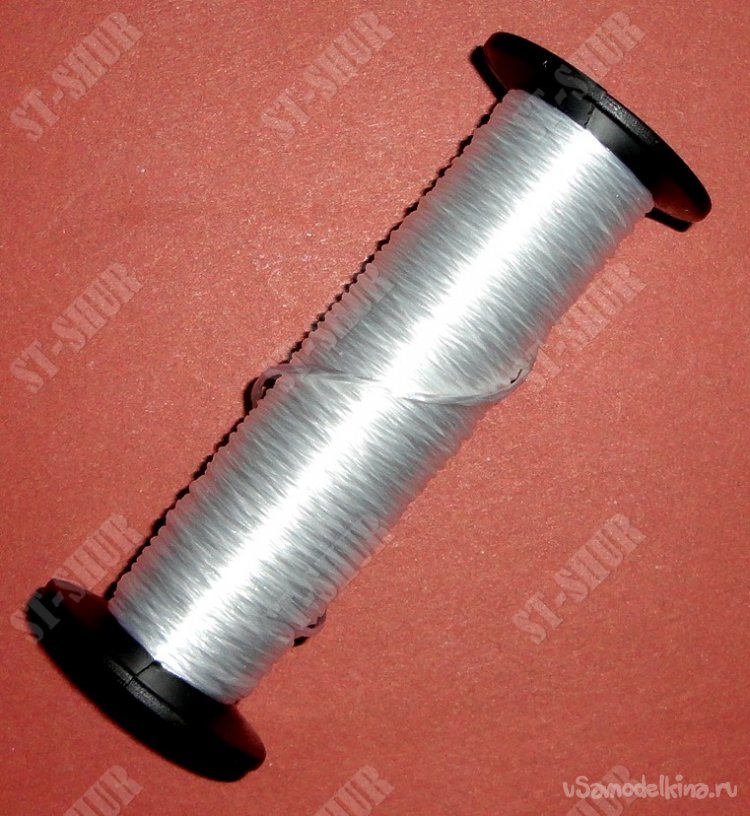

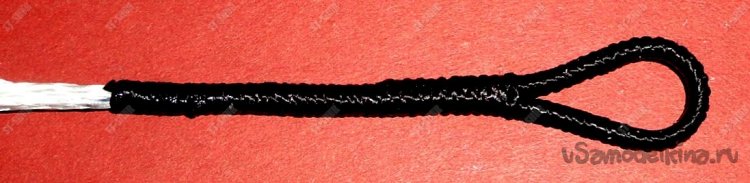

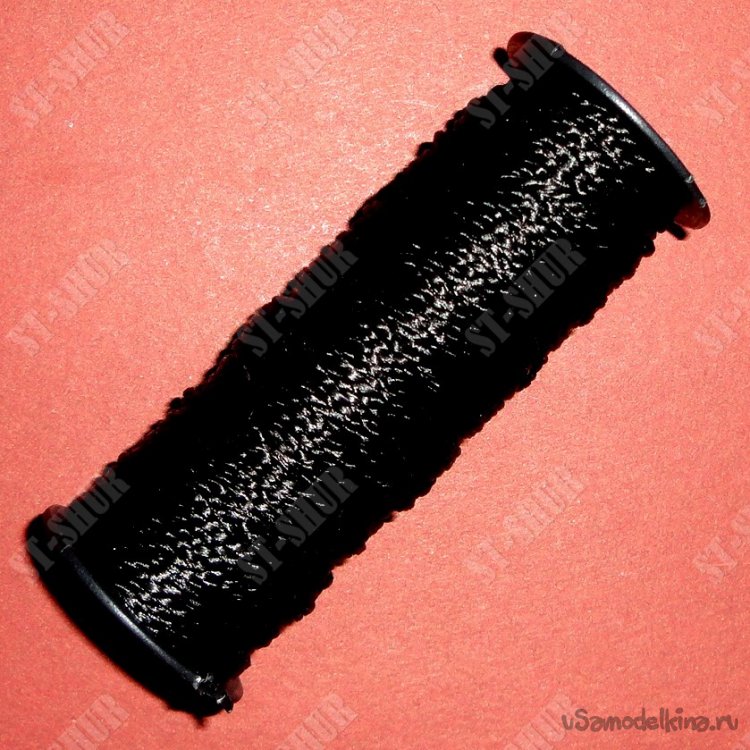

Для изготовления тетивы были использованы достаточно дешевые материалы, имевшиеся в ближайшем магазине «Строитель» (т.к. приобретение специализированных нитей пока не планируется). Для тетивы был использован лавсановый шнур-причалка (белый) диаметром 1мм «Remera». Для обмотки петель и центральной части использована капроновая нить (черная) диаметром 1мм «Momoi Fishing».

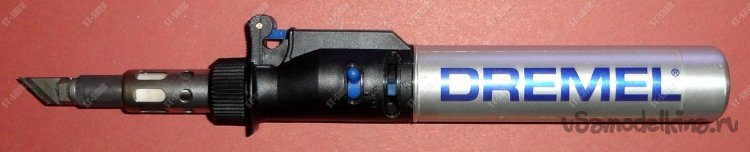

Остающиеся после заделки концов остатки нитей, очень удобно обрезаются с помощью газового паяльника.

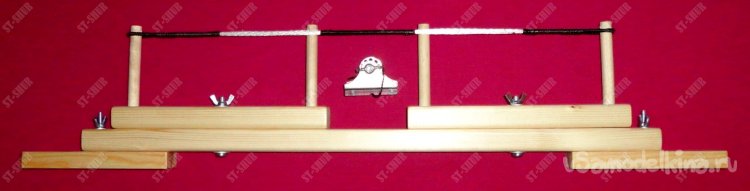

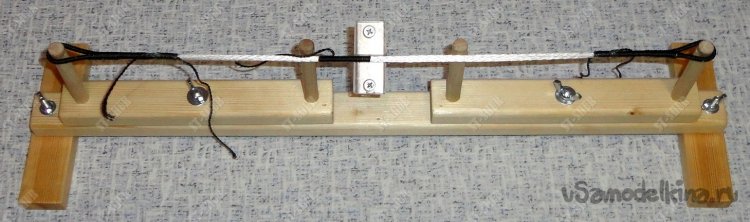

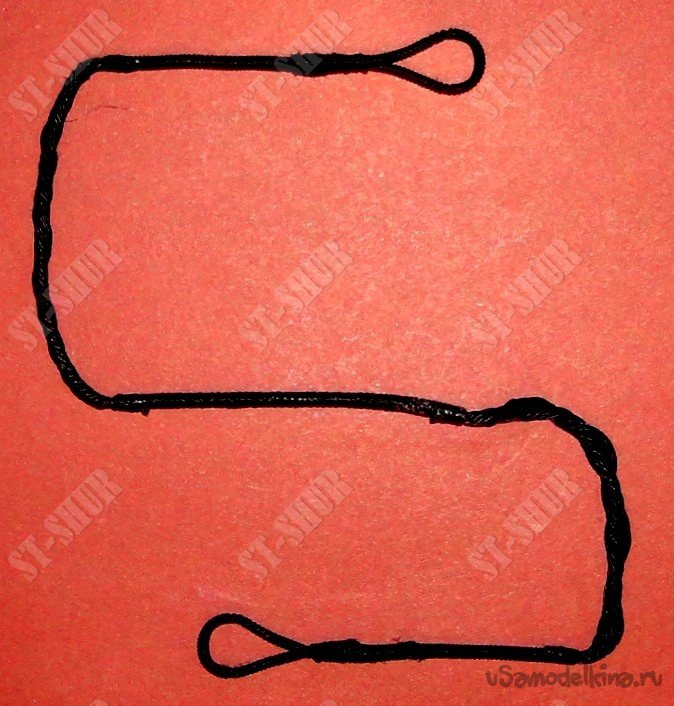

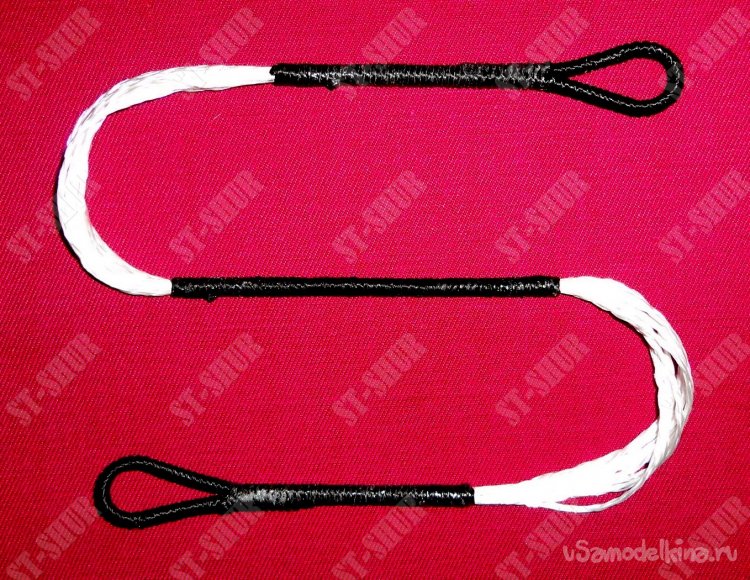

Таким образом, получился достаточно простой вариант набора приспособлений для изготовления тетивы типа «бесконечная петля».

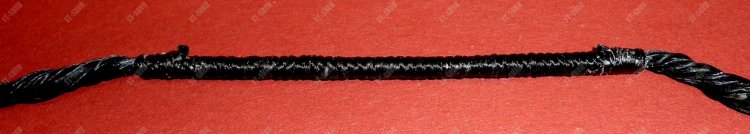

Заодно была обновлена центральная обмотка оригинальной тетивы (в связи с сильной изношенностью).

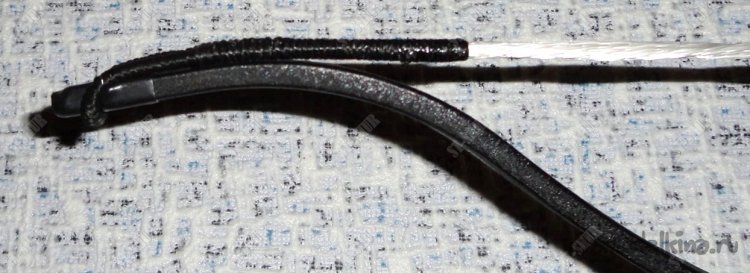

Вместо (развалившихся от времени) пластиковых законцовок для тетивы (пока) используются обрезки термоусадочных трубок.
Потом был проведен (для сравнения) отстрел арбалета с использованием оригинальной и самодельной тетивы.

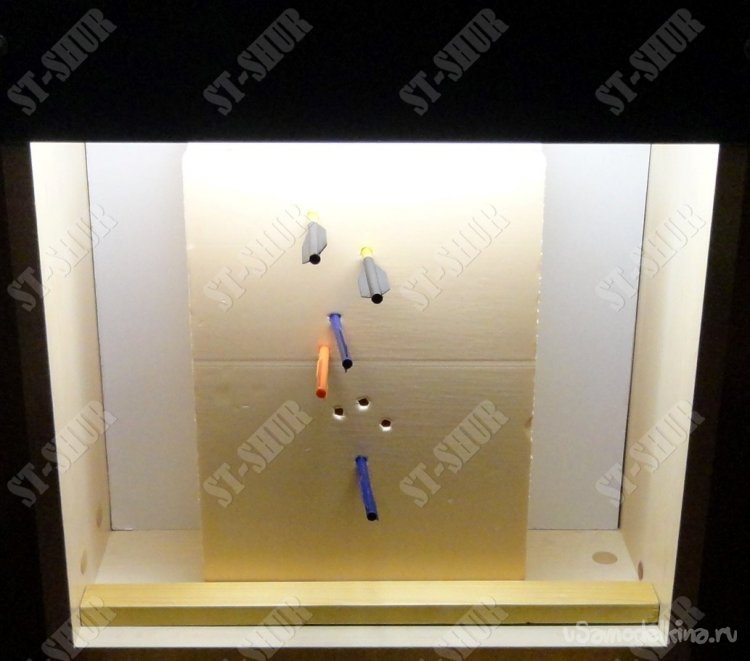

Судя по одинаковой глубине проникновения болтов в стрелоулавливатель, какой либо разницы в мощности я пока не заметил. Живучесть и износостойкость изделия покажет дальнейшая эксплуатация.
В ходе эксперимента, при изготовлении тетивы было использовано 10 параллельных нитей лавсанового шнура. В результате толщина обмотки центральной части получилась 3,8-3,9мм, т.е. немного толще, чем в оригинальной тетиве. В связи с отсутствием под рукой специального воска, обмотка центральной части была пропитана парафином от обычной хозяйственной свечи.
Если в описании что-то упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Сентябрь 2024г.
Станислав Шурупкин.
