Предлагаю вашему вниманию свой вариант изготовления прокладок ствола к ИЖ-38 и приспособлений для ТО пневматического оружия.
Идея заключалась в эксперименте по изготовлению прокладок ствола (уплотнения перепуска) и приспособления для повышения удобства разборки-сборки своих пневматических «игрушек» с целью технического обслуживания (замена манжет поршня, смазка), из «подручных» материалов.
В данной конструкции было использовано:
- Обрезки доски толщиной 25мм.
- Обрезки ЛДСП толщиной 16мм.
- Обрезок резины толщиной 10мм.
- Крепеж М4, М6.
- Шурупы диаметром 4мм.
Из инструментов использовалось:
- Электролобзик.
- Дрель на стойке.
- Шуруповерт.
- Настольный точильно-шлифовальный станок.
- Струбцины.
- Отвертка.
- Нож канцелярский.

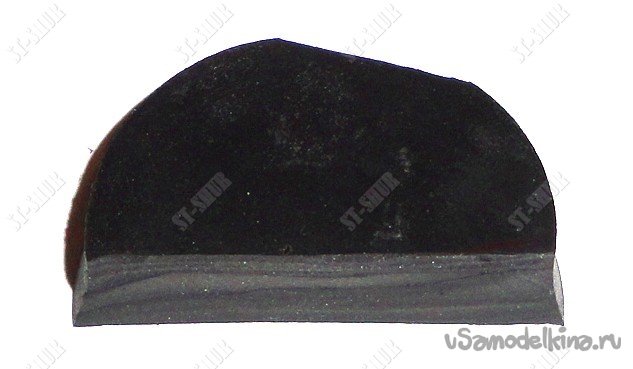

В качестве материала для прокладок были использованы обрезки резины толщиной 10мм.

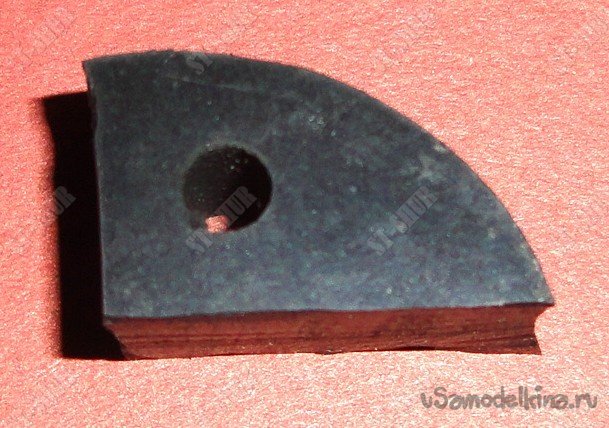

С помощью дрели на стойке в обрезках были просверлены отверстия (сверлом диаметром 4мм).

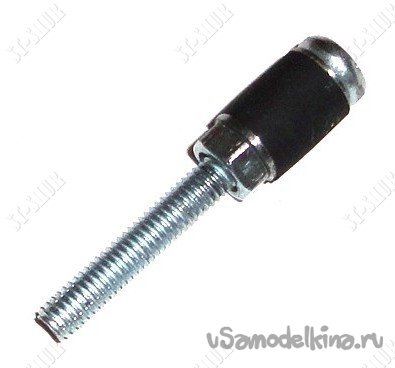

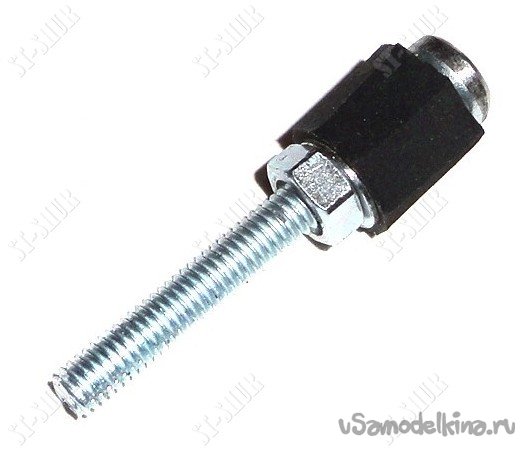

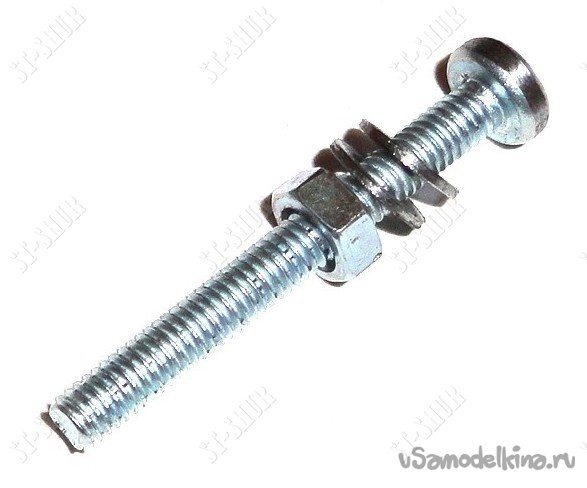

Заготовки были закреплены на винте с резьбой М4. Края обрезаны канцелярским ножом.

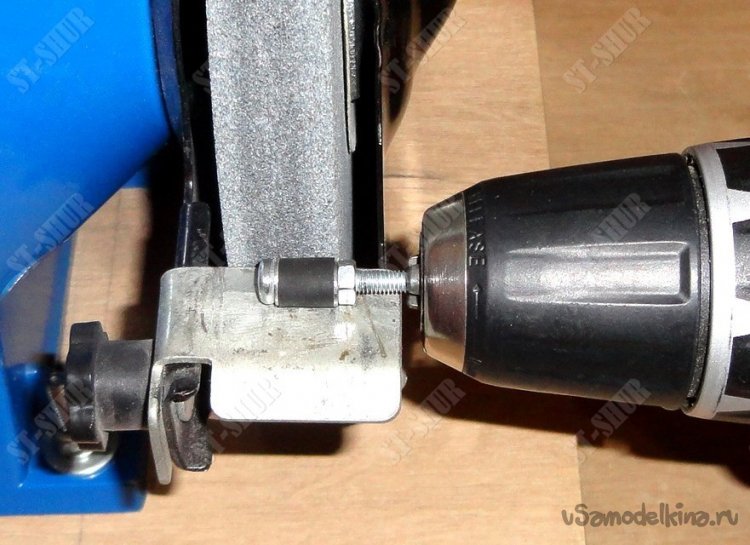

Далее с помощью шуруповерта заготовки обтачивались на точильно-шлифовальном станке до диаметра 8,4-8,5мм.

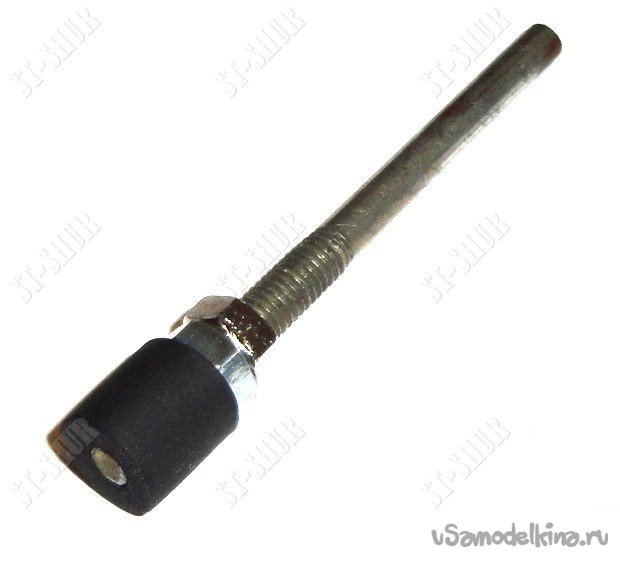

Потом заготовки были одеты на шпильку с резьбой М4 и обточены до длины 8,2-8,3мм.

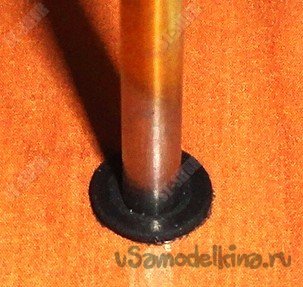

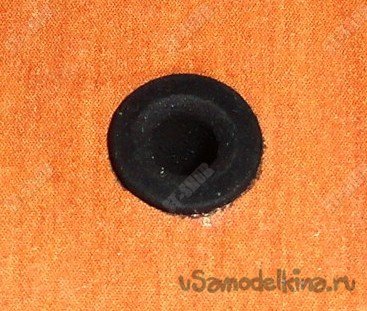

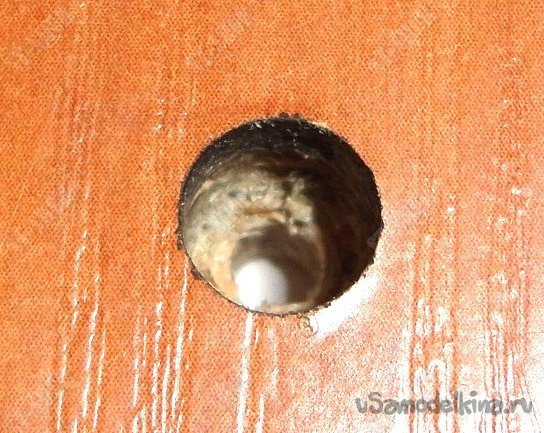

В обрезке ЛДСП было просверлено отверстие диаметром 8мм, куда достаточно плотно устанавливались получившиеся заготовки. После чего была произведена повторная сверловка отверстий прокладок и с одной стороны сделана неглубокая зенковка.

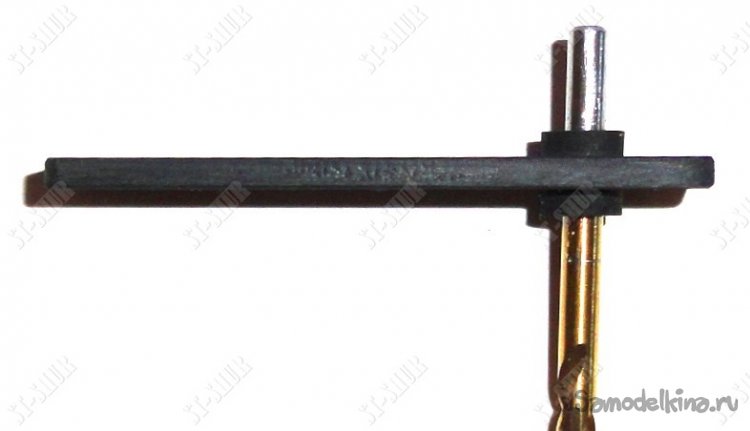

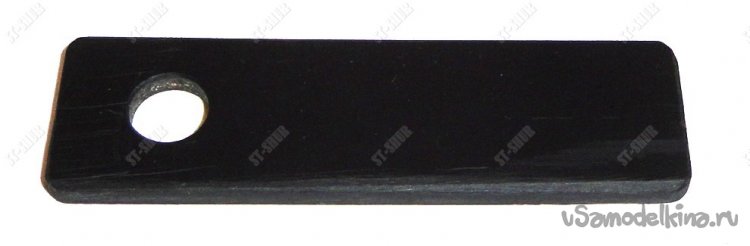

Для удобства контроля размеров прокладок (при их изготовлении) из обрезка пластика толщиной 3,5мм был изготовлен своеобразный «калибратор».

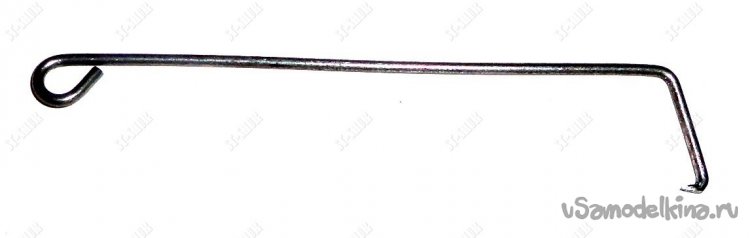

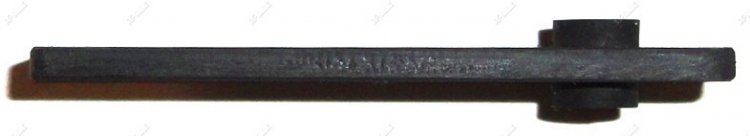

Для удобства извлечения прокладок из корпуса ствольной коробки был сделан простенький крючок.

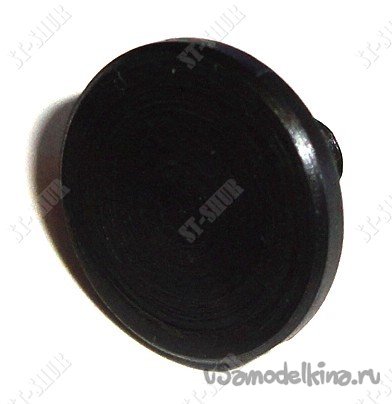

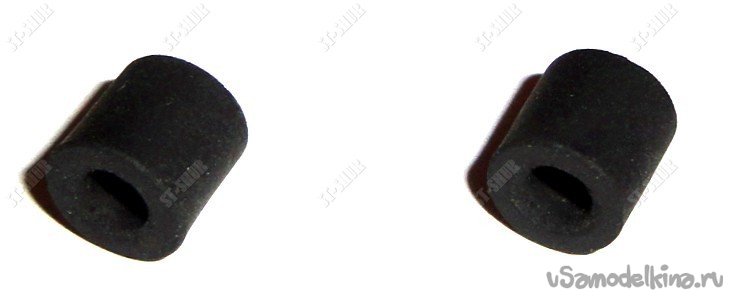

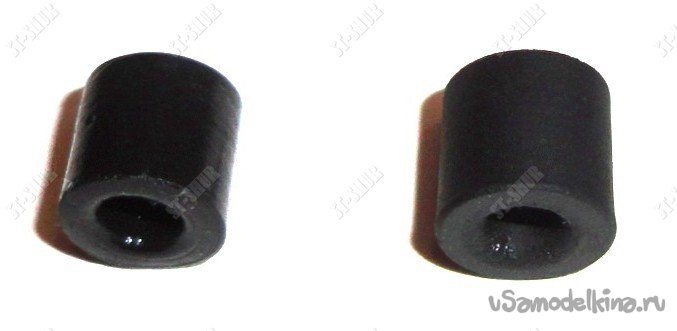

На фото: слева - оригинальная заводская прокладка, справа - вариант получившейся самодельной прокладки.

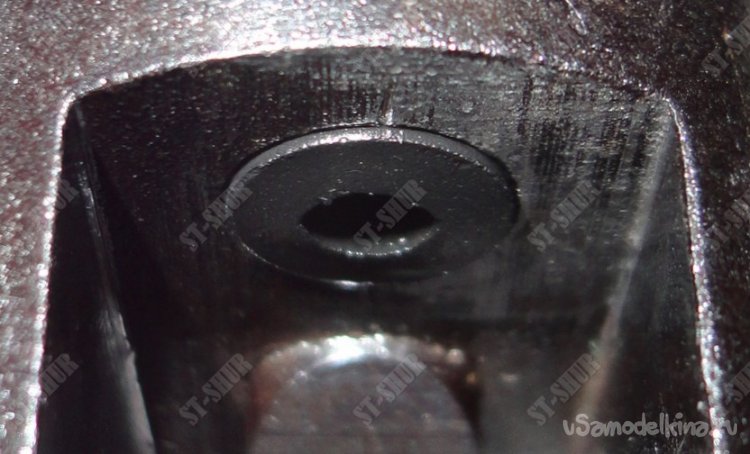

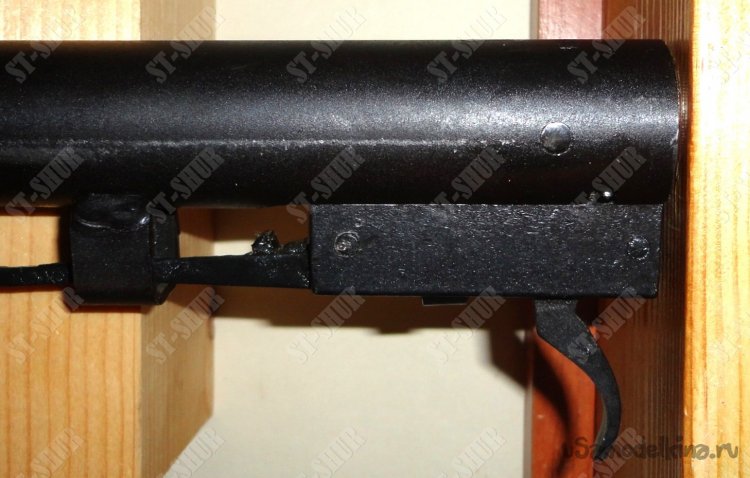

Установленная в ствольную коробку ИЖ-38 самодельная прокладка.
После пробного отстрела (судя по глубине проникновения одинаковых пулек в доску), различий от использования оригинальной и самодельной прокладок пока замечено не было.

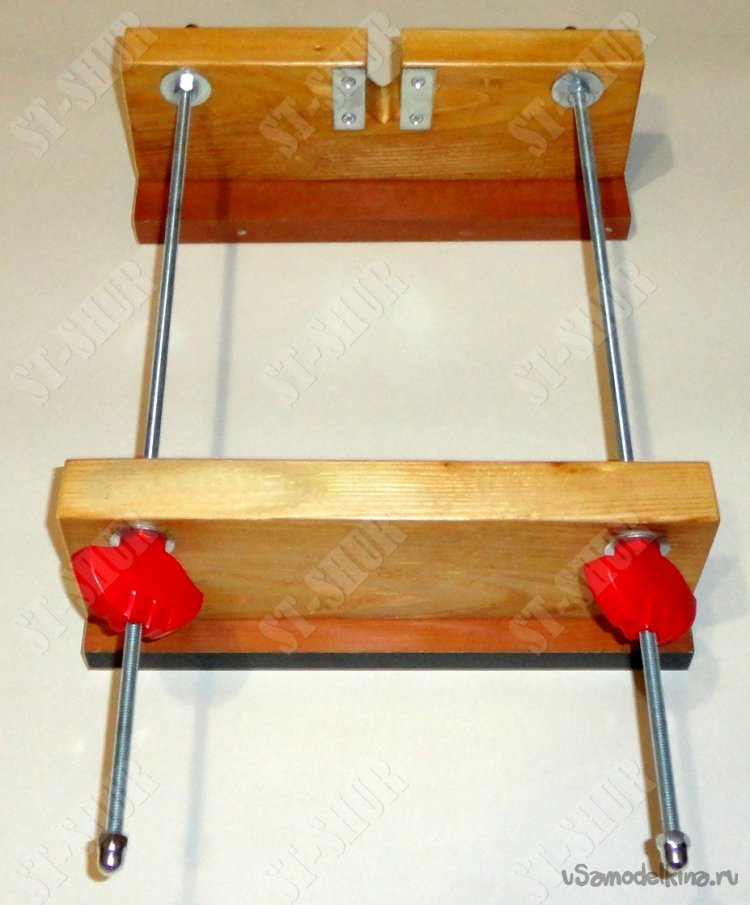

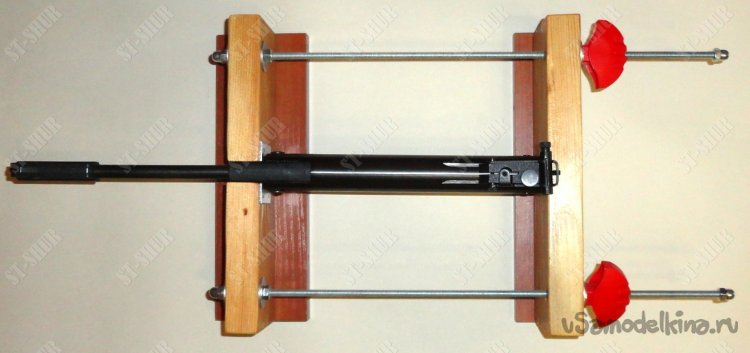

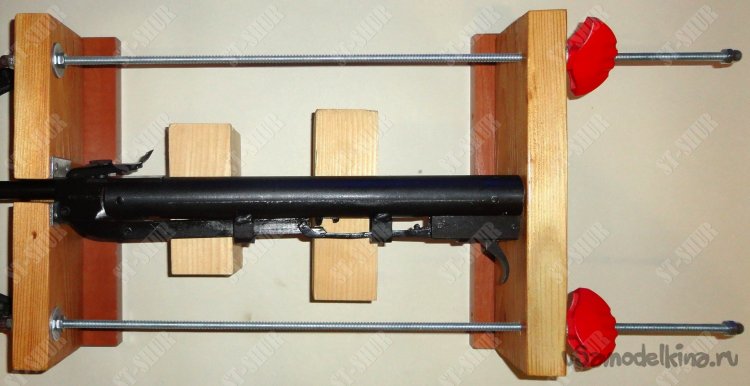

Для удобства самостоятельной разборки-сборки своих «пневматичек» было изготовлено простейшее приспособление, из подручных материалов.

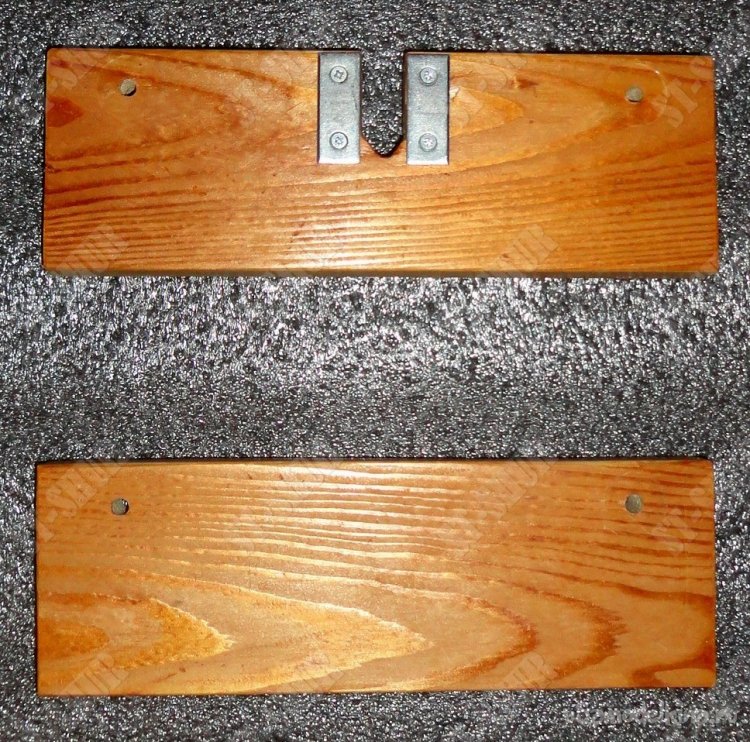

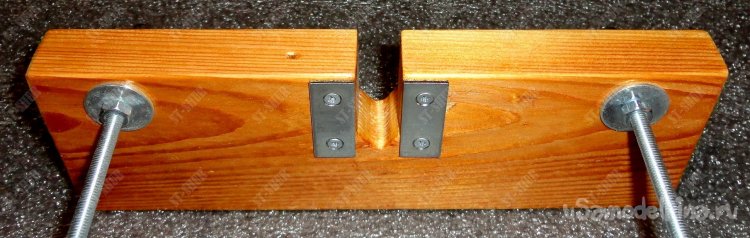

Упоры были изготовлены из обрезков доски толщиной 25мм и получились размерами 240х80х25мм. На переднем упоре были закреплены готовые металлические соединительные пластины 40х15х2мм.

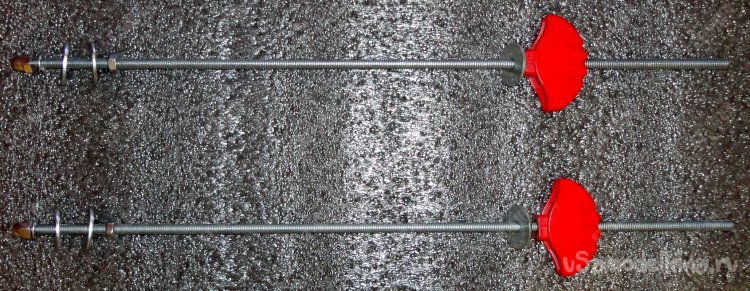

Поскольку в запасе имелись достаточно удобные «вертушки» с резьбой М6, то были использованы и обрезки шпилек с резьбой М6. Для использования при разборке-сборке ИЖ-53М и ИЖ-38 вполне хватает шпилек длинной 500мм. В низу упоров были привинчены подставки из ЛДСП толщиной 16мм (для удобства фиксации приспособления на столе с помощью быстрозажимных струбцин).

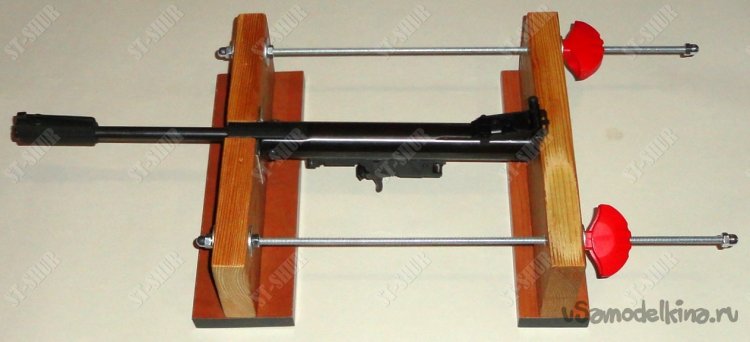

Так как пистолет ИЖ-53М имеет пластиковую муфту ствола, то предусмотрен упор «рогами» компрессора. Иж-38 упирается металлической муфтой ствола. Для удобства под ствольную коробку подкладываются деревянные бруски. Поскольку шпильки приспособления расположены на уровне центра цилиндров ствольных коробок, то конструкция не перекашивается во время эксплуатации.

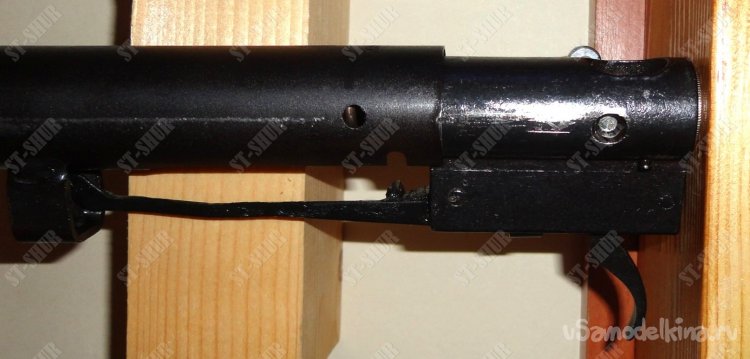

При извлечении и установке спускового механизма ИЖ-38 под его затыльник подкладывается металлическая монетка (1 руб.). Спусковой крючок может временно фиксироваться винтом М5.

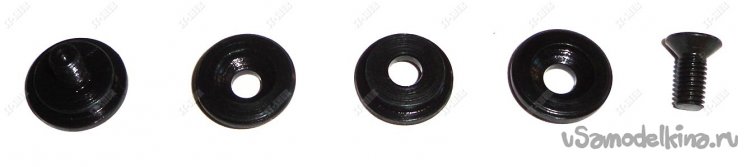

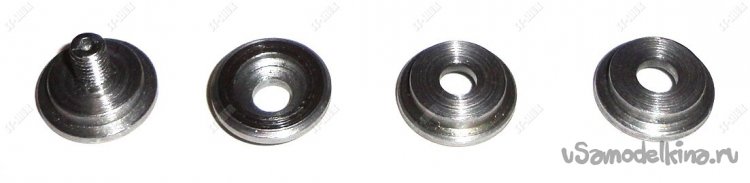

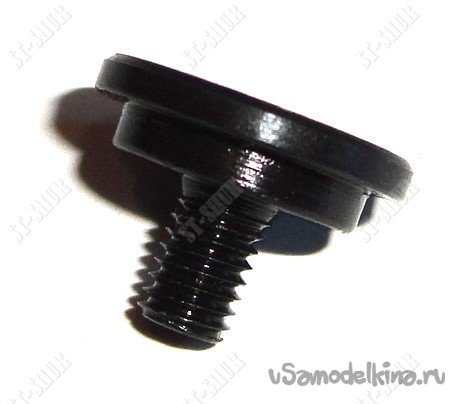

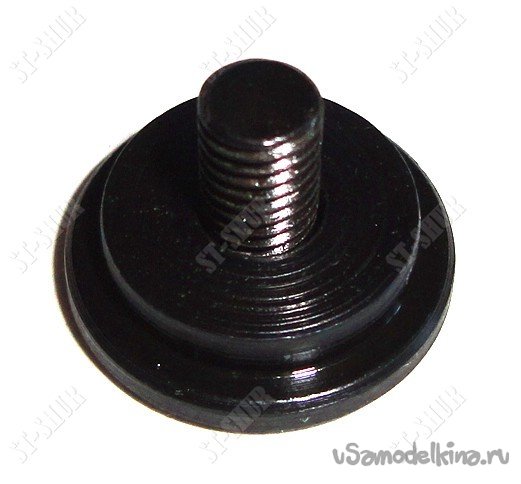

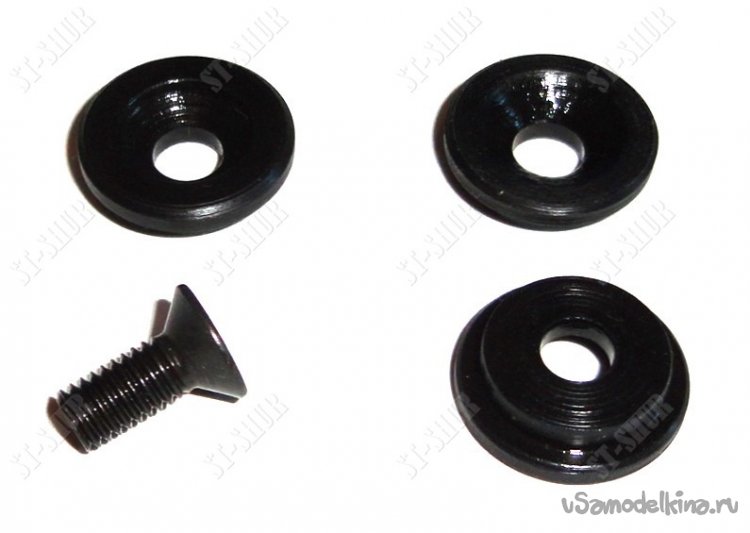

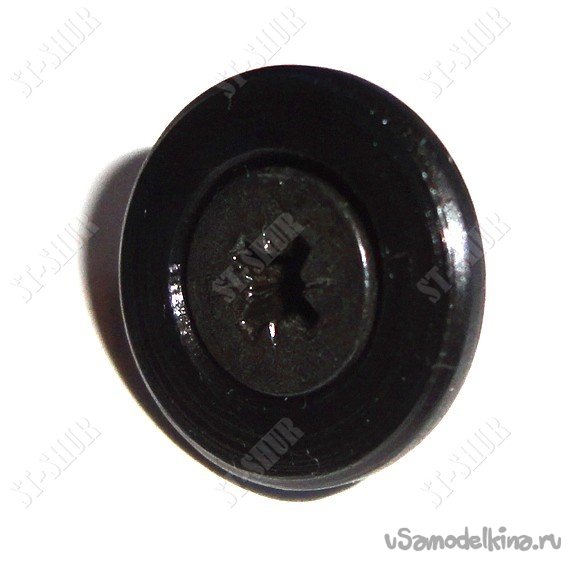

Для возможности использования в ИЖ-38 пластиковых (полиуретановых) манжет поршня, пришлось заказать металлические «грибки» для поршня, в виде винта и шайб.
Полученные изделия были обработаны составом для холодного воронения (оксидирования) «НЕВА».
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
